🎩 Pi2 Design 502DAC — нас всех спасла ARM-шляпа! Сетевой плеер за 100$ — хайп тут!

raspberrypi

(стерео бармен) #1

Pi 2 Design – это небольшая американская компания из штата Род-Айленд. На радарах любителей ARM-побрякушек они попали в 2016 года, когда засветилась их кампания на kickstarter.

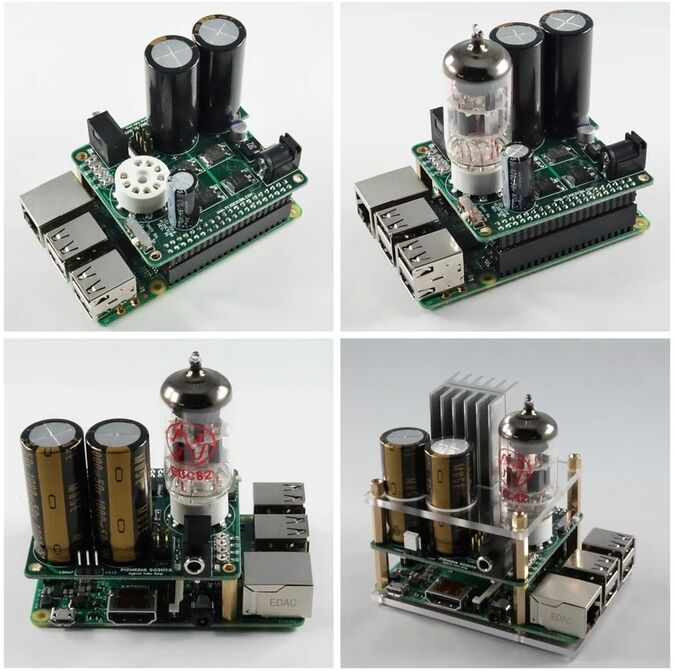

Тогда они представили плату расширения для Raspberry Pi с ЦАПом на PCM5102A и усилителем для наушников на 12AU7/6922 лампе! Пресса их тогда очень хорошо поддержала и они отлично все отгрузили!

но сегодня речь о плате, которая ворвалась на рынок ARM-шляп и хорошо там окопалась.

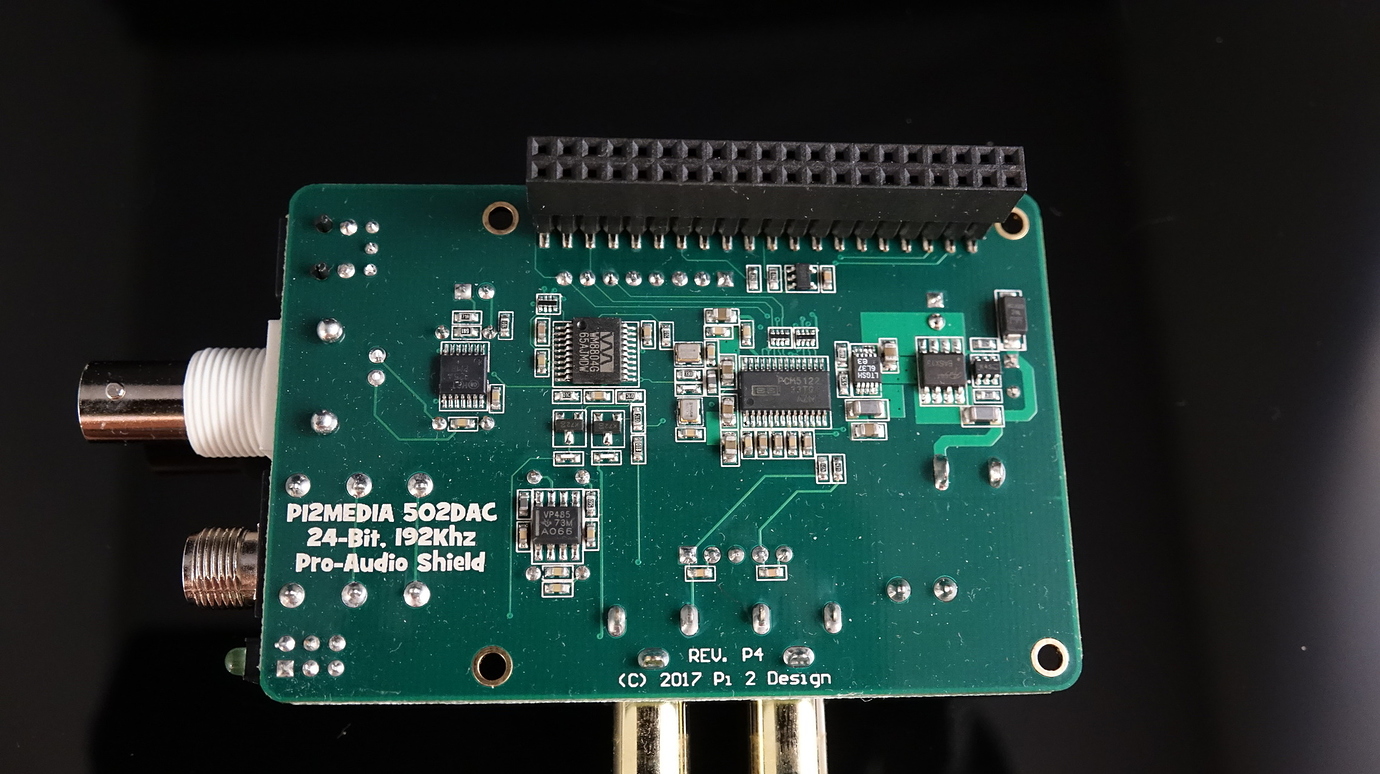

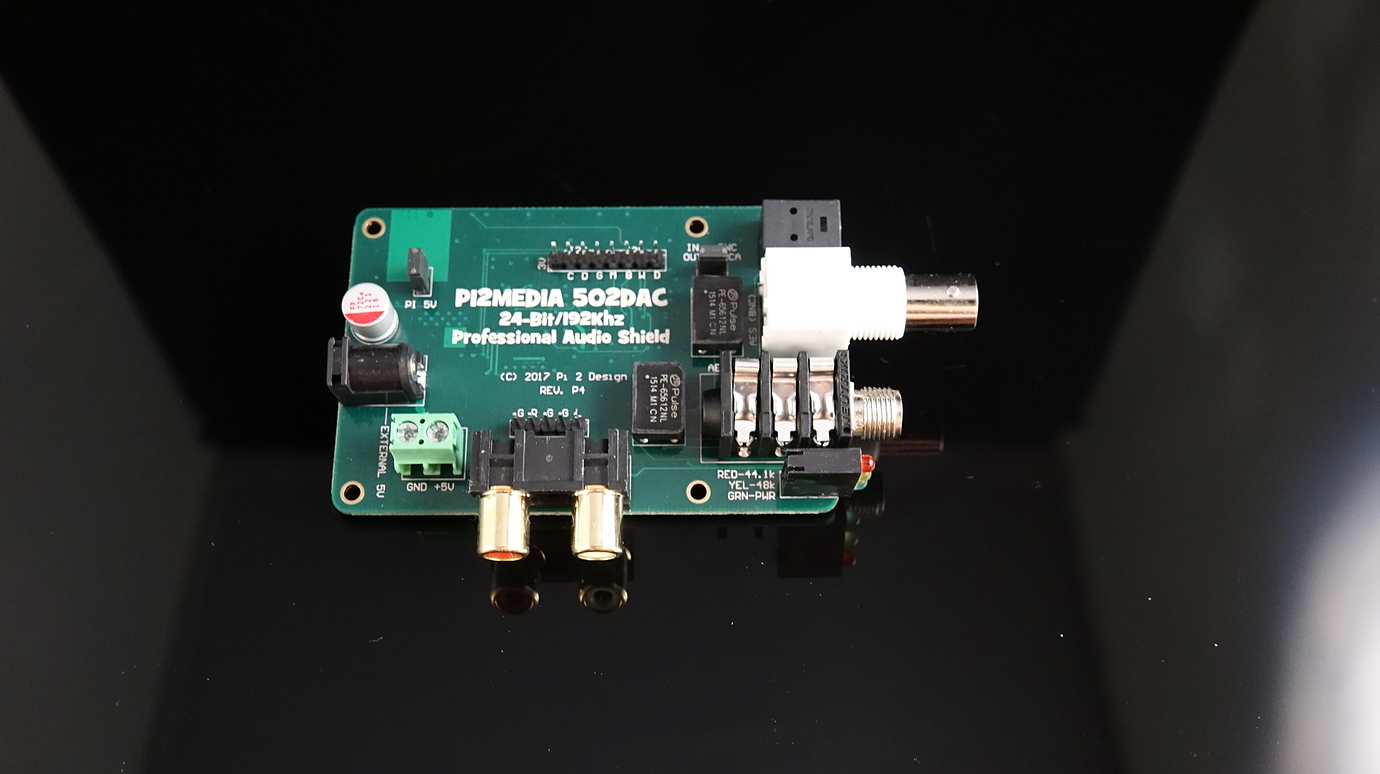

Pi 2 Design 502DAC — плата расширения для Raspberry Pi с ЦАПом и цифровым выходом

История версия 502 платы




На рынка плат расширения для Raspberry Pi в 2017-2018 года примерно такая ситуация:

Основные конкуренты — это продукция старожилов arm-шляпостроения HifiBerry и индусов Allo.

Что такого примечательного в Pi 2 Design 502DAC?



Бездушный язык запчастей:

  • PCM5122 24-Bit@192Khz DAC
  • WM8804 AES/EBU Digital Audio Transmitter
  • Dual Low Noise, Low Jitter NDK NZ2520SD Oscillators
  • Bit Perfect 16-Bit and 24-Bit Digital Transport

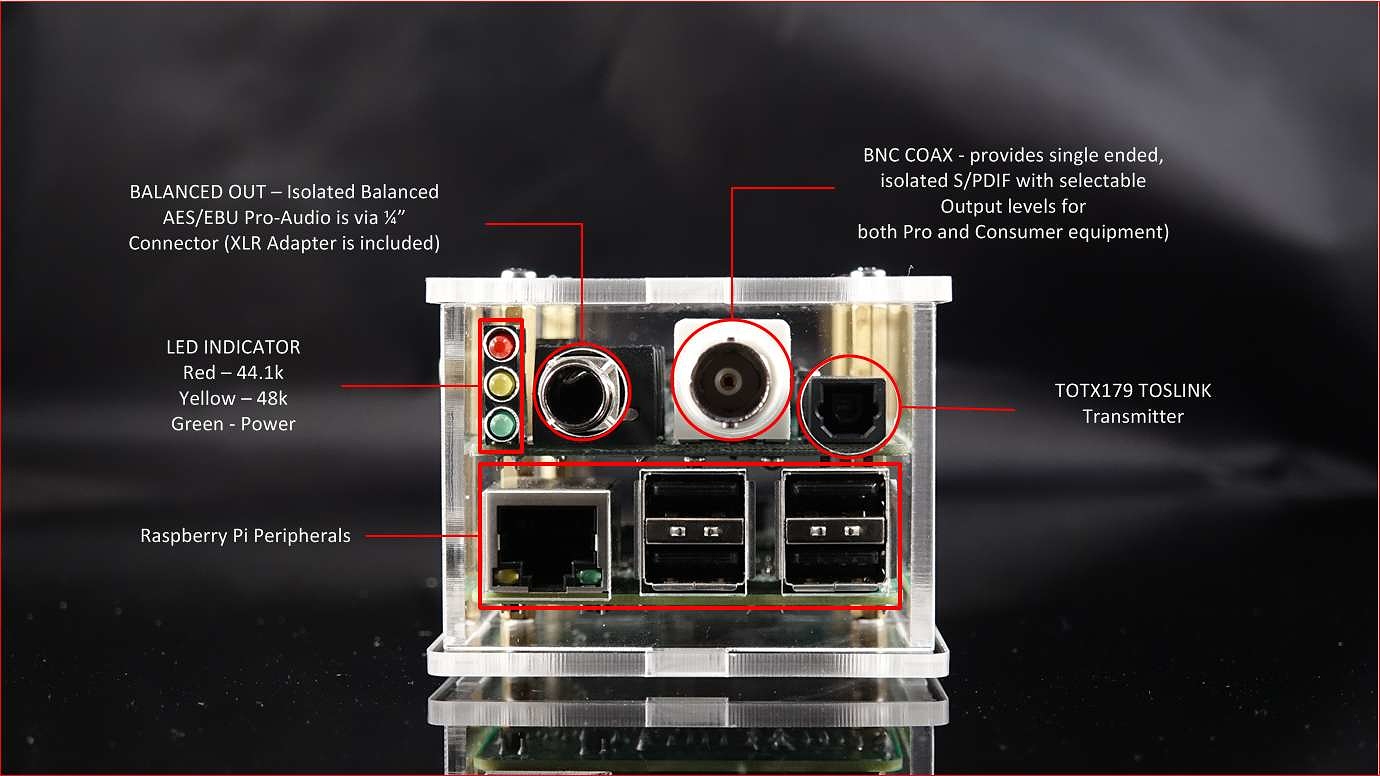

  • Transformer Isolated Single Ended AES/EBU via 75 ohm BNC (RCA Adapter included)
  • Transformer Isolated Balanced AES/EBU via 1/4" TRRS Jack (XLR Adapter included)
  • Optical TOSLINK Transmitter for S/PDIF

Можно даже подсчитать сколько это стоит, а продают за 109$ + доставка из штатов.

Как его использовать?

Pi 2 Design 502DAC можно использовать как источник цифры и как полный плеер.

Почему 502DAC хорош?

В звучании 502DAC в отличии от большинства USB-паровозов и ARM-шляп на первое место выходит именно бесцифритное звучание, пластичность, которая свойственная хорошим CD-транспортам!

Питание

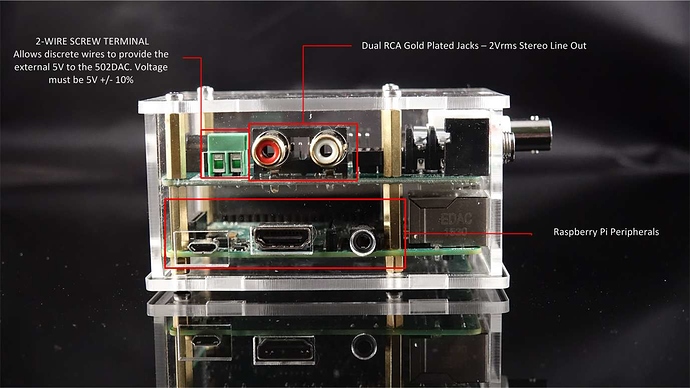

Для 502DAC нужно обязательно устроить хорошее линейное питание, причем отдельно запитать Raspberry Pi и отдельно 502DAC.

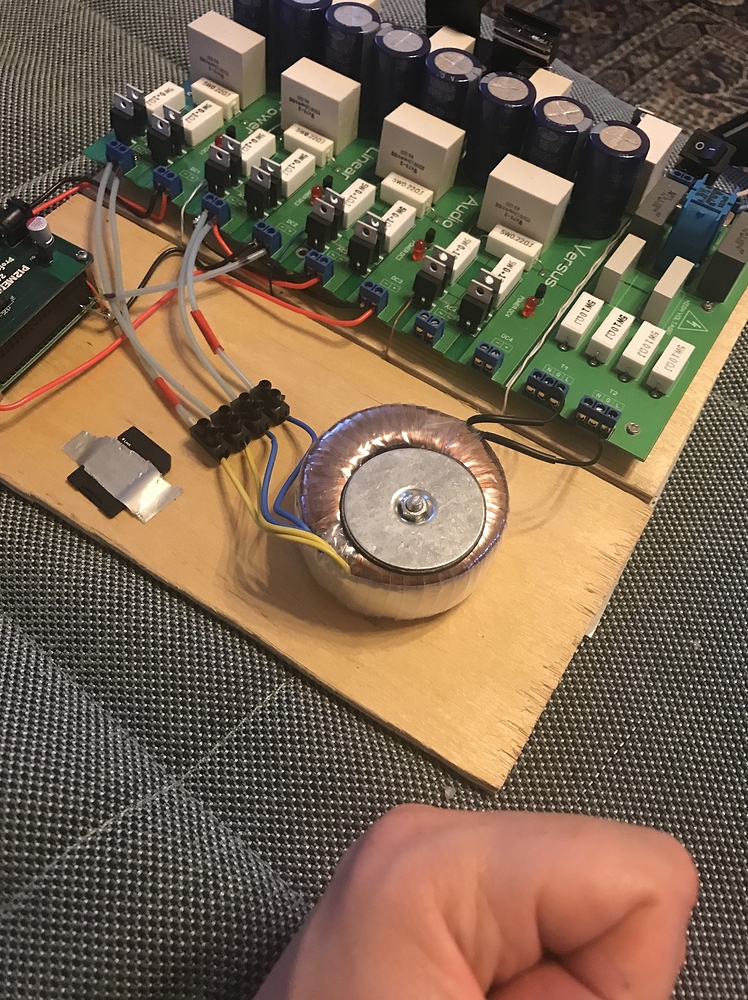

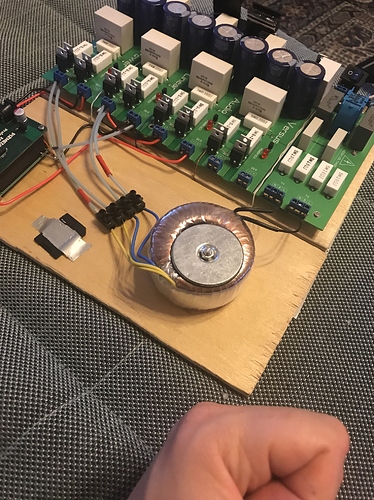

Вот с таким питание 502 и огонь и баргин
И как цап и как spdif

Как купить?

Плата бывает доступна для заказа тут 502DAC rev.4 + Raspberry PI 3b
Можно также заказать в Штатах

Обзоры и сравнение

@kind502 vs Digione
@birdieажиотаж вокруг 502
@Sammur502 vs Digione
@StarLexнакормил 502
@DmitryMakamazing sound!
@Virgoвыносит HifiBerry
@gervej502 против SOTM
@ZAG502 и бревно SoundAware D100
@rsergio502 против MSB Analog

Довольные владельцы тут

Я ничего в этом не понимаю. ARM? Шляпа? Малина? Объясните что происходит.

Вам сюда — ⛑ Лечим боязнь сборки ARM-источника по видео.


Pioneer N-70A Мнения. Отзывы
Бюджетный стример/плеер на основе мини-платы ARM Raspberry Pi (собираем сами!)
Бюджетный стример/плеер на основе мини-платы ARM Raspberry Pi (собираем сами!)
:biohazard: ATCекта — клубимся здесь.
совет по TEAC UD-503
Бюджетный стример/плеер на основе мини-платы ARM Raspberry Pi (собираем сами!)
Бюджетный стример/плеер на основе мини-платы ARM Raspberry Pi (собираем сами!)
Бюджетный стример/плеер на основе мини-платы ARM Raspberry Pi (собираем сами!)
Singxer SU-1 — новый USB конвертер, «на порядок» лучше Berkeley Alpha USB
Комплект для бедняги
Улучшить качество цифры с помощью транспорта Amanero.
Юноше, обдумывающему покупку ЦАПа — слушай, не покупай! :moneybag:
Чем плох Naim DAC?
:strawberry: Cетевые плееры на ARM/RaspberryPi — ЦАП-шляпы в 2019 году — от 30$ до 449$
Продам ЦАП Audio Note DAC 1.1 signature
:biohazard: ATCекта — клубимся здесь.
Бюджетный стример/плеер на основе мини-платы ARM Raspberry Pi (собираем сами!)
:1st_place_medal: Зал славы Bargain Audio — наличие Звука при смешном ценнике
Куда уйти от usb?
-=SAMOPLЁT=- кабели без риска из ископаемой медной моножилы WE
Прослушка файлов через ноутбук
:cn: Китайские цифровые источники против всех — Shinrico D3S, Shinrico D7, REDCORE, Wilmer Workshp DSD Trans SE и другие
ArcaOS (OS/2) - путь к аудионирване
#3

Этим же примечателен Pi2Media 502DAC. При этом нет проблем ни с железом, ни с софтом.
Но французские товарищи считают, что DigiOne по звуку получился чуть лучше.


(стерео бармен) #4

Очень хорошо сыграл. Правда питание было царское.


( Дмитрий) #5

У Pi2Media на борту LT3042 вообще-то, что многое про питание объясняет, c Дигиуаном видимо та же самая петрушка.


(Radoslav) #6

Завтра сравню. У меня сейчас и то и другое в наличии.


(🇧🇾 Владимир) #7

что конкретно? простите


(Radoslav) #8

Pi2Media 502DAC и Digione.
Если разберусь…


#9

Как ЦАП или как транспорт?


(Radoslav) #10

Нечего смотреть.
Тем более питание не допилено. Кстати - идея dimasa - питание на АРМ заведено через пины шины. Оказалось главным рывком, по детальности на уровне решения на ЮСБ получается. Питанием допиливаю прозрачность. Получилось очень хорошо. Кто в АРМе знает, что смысловая основа на уровне СД. Теперь и звуковая тоже.


(Radoslav) #11

Да. Нюанс что питание на дигионе заводил также через пины шины и тут же запиталовочерез pi3. То есть как бы разрыв делал. Мудреная конструкция. Дигионе однозначно более аудиофилский вариант - прозрачность выше, акцентировать четче. Но в месте с этим 502 более слитно и ИНТЕРЕСНО играет. Поэтому вау-эффект однозначно присутствует, но интересней было слушать 502. Потом когда стал 502 слушать через выход AES - прозрачность подтянулась на уровень 502. Поэтому для меня тут 502 фаворит. Правда одно но - сравнивались законченные решения. А решения были в случае с 502 на базе Moode , а Дигионе - Volumio


( Дмитрий) #12

Чего-то я сразу не вкурил, что digione питается от Малины, а не наоборот, как принято у Hifberry. Это косяк, конечно. Поправимый, конечно, но формат этажерки уже не покатит. Что бы там индусы не говорили о самодостаточности их продукции, но питание digione надо пилить однозначно. То что заходит на нее через малину со всей ее грязью - это провал.


(Radoslav) #13

Ну вот я и заводил с отдельного БП на дигионе и с отдельного на PI через пины


(Radoslav) #14

5 в
Pin 2 и 6
https://www.google.ru/search?newwindow=1&client=ms-android-xiaomi&tbm=isch&sa=1&q=raspberry+pi+3+pins+gpio&oq=raspberry+pi+3+pin&aqs=mobile-gws-lite…#imgrc=D2ujNT7TNKinJM:


(Radoslav) #15

И еще раз. Главный прорыв во всех этих конструциях был не когда дополнительно платку (на примере 502 испытывал) запитываешь отдельно, а когда в малину не через микроЮСБ разъем, а через пины питание вводишь. Вот тут не прорыв, а прорывище :slight_smile:


(Петр) #16

О как. Да теперь более понятно мне стало.
Спасибище.
Как нынче здесь стало модным - в тур ее!!!


(Radoslav) #17

БП, который использую - вот

только мне на 5 В переделали. 3А идет на доп плату, 2А идет на малину.
Провод только в комплекте который был - все убивал. С ферритовыми колечками. Сделал свой - куда лучше. Тепрь моножилу 47 лаб жду.


(Radoslav) #18

Смысл еще чтобы запитать каждую плату своим источником


(Radoslav) #19

Я как выше писал - советую 502. Абсолютно меломанский устройство. Проблем с mpd у digione не почувствовал. Но я за 502


(Евгений) #20

Радослав, а вы ее с хайфайбери сравнивали? Или только с дигитон?


(Radoslav) #21

С дигионе. Но поскольку говорят что дигионе лучше hiberry, то…
