Бюджетный стример/плеер на основе мини-платы ARM Raspberry Pi (собираем сами!)

raspberrypi

(стерео бармен) #1

Зачем это все?

Это попытка собрать за небольшие деньги (70-400$) собрать готовый сетевой источник или сетевой плеер (сразу аналоговый сигнал на усилитель). Такой сетевой источник поддерживает игру файлов с сетевых папок, NAS, поддерживает Airplay и играет музыку из стриминговых сервисов Tidal, Qobuz, Spotify.
Очень попытка удачная!

Для ясности, ARM — это тип процессора, вот у вас в ноутбуке стоит процессор Intel, а на мини-платах стоит ARM-процессор. Такой процессор потребляет очень мало энергии, выделяет мало тепла, ему не нужен вентилятор. Вся мини-плата обычно размером с кредитную карту. Мощности такой мини-платы хватает на воспроизведение аудио высокого разрешения, в том числе формата DSD.

Когда подобный ARM-компьютер за 50$ играет сравнимо или даже лучше чем сетевой стример за условных 2000$ от условной компании Nail или Limm, то у людей случается настоящий когнитивный диссонанс («So, is it bye-bye Naim NDX»; «couldn’t tel a difference between Pi and my Naim NDX», «My ND5 in to Naim DAC/XPS vs Raspberry Pi with HiFiBerry Digi+ in to the same». ).

Я ничего не понял! Объясните!

Для старта нужно всего 4 базовых вещи. Дальше возможны улучшения, добавления, оптимизации, но эти 4 вещи нужны для запуска. По времени это занимает от 15 до 30 минут.

  1. Плата Raspberry Pi 3.
  2. Блок питания на 2 Ампера.
  3. Одна из плат расширения (еще её называют шляпой).
  4. Карта Micro SD на 8GB.

1. Плата Raspberry Pi 3 (Малинка :strawberry:)

Чтобы стартовать с ARM-источником нужно купить мини-компьютер. Он называется Raspberry Pi 3.
Стоит такая плата 2200-3000 рублей. Их продают на Avito, на Aliexpress, на eBay. Выбирайте удобный способ покупки.

Выглядит плата так:

2. Блок питания на 2 Ампера

Сгодится блок питания от iPad или Android телефона. Важно, чтобы на нем было больше 2A.
Нужен кабель USB — Micro USB, чтобы запитать Raspberry.

3. Одна из плат расширения (еще её называют шляпой)

Сама по себе плата Raspberry Pi 3 содержит аналоговый выход 3.5", но он только для проверки. Есть еще 4 выхода USB, но они тоже не подходят для вывода цифры на серьезном уровне.

Но заметьте целую батарею штырей на плате Raspberry. На эти штыри без всяких усилий можно установить плату расширения. Выглядит это так.

Индустрия уже уже выпустила десятки плат расширения (шляп). Эти платы либо выводят аналоговый выход сразу на ваш усилитель, либо выводят цифровой поток на ваш ЦАП. Впрочем есть комбинированные варианты. Цена этих шляп варьируется от 15$ до 250$. Подробнее о шляпах чуть ниже ↓↓↓↓↓

4. Карта памяти Micro SD на 8GB.

Карта памяти нужна, чтобы установить софт (операционную систему с плеером). Сейчас есть 4 основных ОС — Volumio, Moode,DietPi, PiCorePlayer (тут мы их обсуждаем).
Для новичков советую скачать и установить Volumio.

Наверное собрать все вместе и запустить это очень сложно? Linux учить надо, да?

Во-первых, когда из разных комплектующих своими руками собирается что-то работающее — это невероятно увлекательно. Во-вторых, это экономично, да, уже сейчас за 399$, 999$ или 9000$ можно купить неплохие стримеры, но это неспортивно.

В третьих, вы создаете гибкий конструктор, в нем можно улучшить тактовый генератор, или поставить другой плеер, или по-другому организовать хранение файлов или подключить новый стимминговый сервис (например, Spotify) — в фирменных источниках все зависит от производителя, со своими источником можно делать всё что угодно. Ну и наконец, это несложно — сложность варьируется от простого прищелкивания платы расширения до небольшой пайки.
Ну и сам Linux не так страшен. Установить на него специальную аудифильскую ОС Linux тоже просто. Дальнейшая настройки и использование не потребуют от вас знания секретных команд. Потребуется время, чуть внимания, но вы это сможете!

Наверняка им неудобно пользоваться? Я всю жизнь выводил звук с компа по USB и мне норм.

Предполагается, что такой ARM-компьютер будет работать без монитора и клавиатуры, подключенным к локальной сети по Wi-Fi или сетевым кабелем, а для удобного управление проигрыванием обязательно нужен iPhone/iPad или телефон/планшет с Android или Windows Phone. Это действительно удобнее, чем тулить у компьютера.

Посмотрите, как это можно быть красиво и удобно:

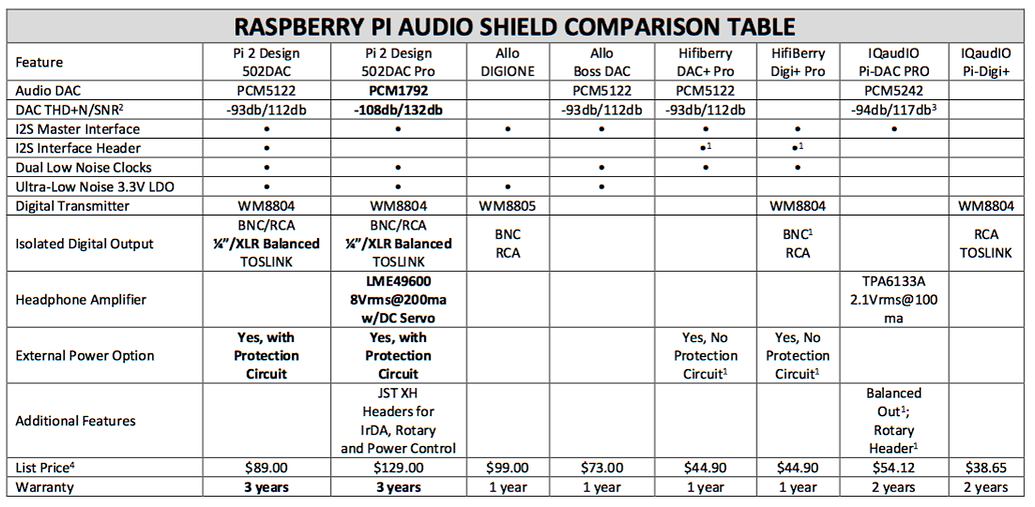

Платы для вывода цифры/аналога (Шляпы 2018)

Качество результат очень сильно зависит от используемой платы вывода. На рынке есть десятки производителей, но уже сформировались лидеры

  1. Pi2Design 502DAC 100$ — обсуждаем тут
  2. Allo Digione — обсуждаем тут
  3. HiFiBerry Pro Digi
    Пробуем и другие!

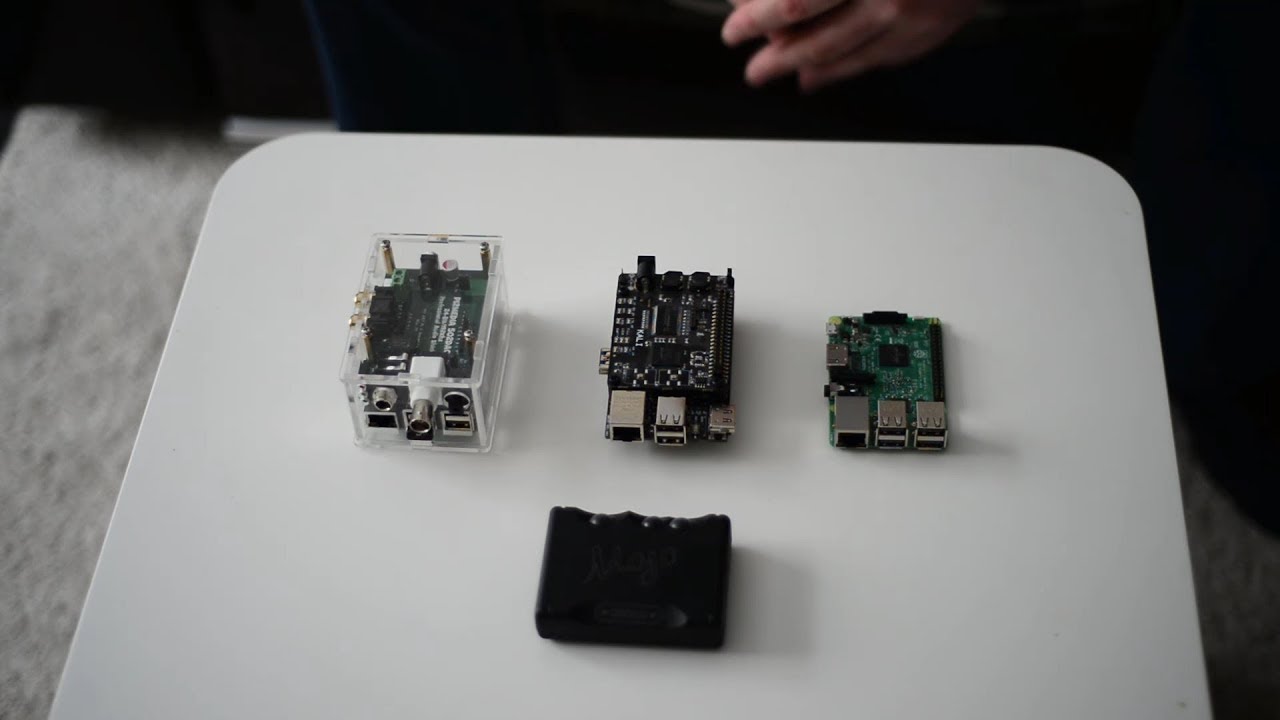

Кино от @yurivv69

Тренды

Я вам легко назову четыре основных тренда в компьютерном аудио прошлого и этого года:

  • использование ARM-плат для создания сетевых источников и сетевых плееров
  • запуск большого количества вспомогательных плат для высококачественного вывода цифры или аналогового сигнала с ARM-платы
  • появления и развитие специальных дистрибутивов ОС Linux (+плееров), заточенных под «аудиофильское» проигрывание файлов
  • Интеграция этих специальных дистрибутивов и сервисов потокового аудио (Spotify, Tidal, Deezer, Qobuz)

Если вы не чувствуете в себе сил, то можно приобрести уже готовое изделие на ARM-платах — Auralic Aries, Audio 359 Player, Sonore μRendu.

Приступим!


Соединение ARM компьютера с ЦАП по I2s
Авторская тема OlegSA: обсуждение разных цифровых источников
Chord Mojo + Chord Poly — революция портативного аудио. И на этот раз "почти"
куплю транспорт TinyMPD
:label: Volumio, Moode, RuneAudio, DietPi, PiCorePlayer — плееры и софт для ARM компов — обсуждаем только звучание и настройки
Pioneer N-70A Мнения. Отзывы
(Vladimir) #9

Приветствую уважаемое сообщество! :grinning:
Очень хотелось-бы продолжения темы!


(стерео бармен) #10

Мне стыдно :disappointed:


(Vladimir) #11

За что? :grin:
Так продолжения не будет? Интересно же…


(Ivan) #12

Начну за Диму, если он не против :wink:

  1. Выбор платы. На дынный момент выбирать на мой скромный взгляд стоит из следующих вариантов
    Raspberry Pi2
    Odroid(различные модификации)
    Beaglebone

Что выбрать из этого, каждый решает сам для себя. Каждый из этих вариантов доступен на мировых торговых площадках. Лично для своих экспериментов я взял Raspberry, но я больше ориентировался на быструю доступность покупки. Плюсы Raspberry: легкая доступность, огромное сообщество разработчиков, отлаженный техпроцесс, все дополнительные фишки(корпуса, платы вывода и т.д.) , будут доступны для RPi в первую очередь. Из минусов стоит отметить весьма скромную аппаратную часть, сетевой контроллер с поддержкой только 100 мбит/сек, usb 2.0. Надо понимать, что все эти минусы являются достаточно относительными, и может именно вы не обратите на них Ваше внимание. На этом первая часть подходит к концу. Если будет кому интересно, то я напишу подробно про Odroid и Beaglebone. И дальше перейду к софту, на котором это все может работать и самое главное давать очень неплохой звук, за очень маленькие деньги. Вот так.


(Vladimir) #13

Здравствуйте! Да, интересно!


(Игорь) #14

Конечно, очень интересно ,особенно вывод звука и результат.


(Геннадий) #15

Иван, тоже интересно про Beaglebone. Есть ли готовые продукты на его основе. А как BB в сравнении с Raspberry?


(стерео бармен) #16

#17

Raspberry Pi Zero ($5)


(стерео бармен) #18

Звук вот так выводят с Zero


(стерео бармен) #19

Sonore Sonic Orbiter SE

http://www.rendu.sonore.us/Sonic-Orbiter.html


(Петр) #20

платой от wireda уже многие успели попользоваться.
Интересует еще проект от herznn"


#21

Cubox за $300? Ах-ха-ха.


(Константин) #22

Было бы интересно услышать про связку Odroid и какого нибудь цап, вроде Metrum Eva и другого. В сравнении с малинкой, Odroid в плане железа по продвинуйте, да под него есть дистрибутивы RuneAudio и Volumio.


(Константин) #23

Интересно услышать про Odroid.


(Алексей Киселев) #24

а там плата от wired так и так используется, но кучка еще всего помимо ее
причем, плата от Анатолия может быть и в несколько другой комплектации без лишних деталей.
в том смысле, что купить ее у него гораздо дешевле.


(Петр) #25

Алексей, а можно сюда или в личку как это выглядит, с чем едят, сколько стоит и в какие корпусы можно все аккуратно разместить. я думаю к марту ко мне приедут деталь от wireda и кабелек. Я может тогда заранее учту возможность абгрейда. Пока именно rca интересует с возможностью дальнейшего абгрейда до is2


(Алексей Киселев) #26

завтра фотки скину


(Алексей Киселев) #28

подкрасить фрезерованные отверстия нужно, палмер сегодня дособеру и коммутацию раскинуть.
в макете все проверялось, теперь имплантация в корпус.
