Кирилл, и рад бы отписаться об изменениях, но из-за мебельщиков окончание ремонта постоянно откладывается. Как только установлю, так сразу сделаю отчёт.
2 лайка
Давай погрею
4 лайка
Сергей вэлкам!
хорошо что получается делать интересные решения в виде plug&play китов - что само по себе интересно, пока правда маркетинг отошел на второй план и тяжело дается, подробные фото с описанием в медленном процессе, там еще сделанный кит для Maitner MA3 ждет своего описания.
Есть фоточка блока питания для NAD, получилось солидно
26 лайков
Денис, у меня неприятность с одним девайсом произошла.
Не возьмётесь посмотреть?
Или может быть есть кого порекомендовать?
1 лайк
Добрый день Геннадий, лучше обратитесь к @shendrik
сам обращался - рекомендую, проще хорошо упаковать-отправить с предсказуемым результатом чем искать кого-то в шаговой доступности с непредсказуемым
3 лайка

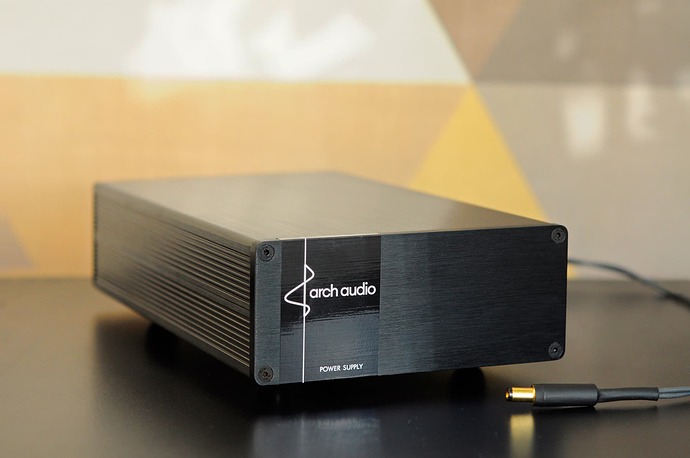

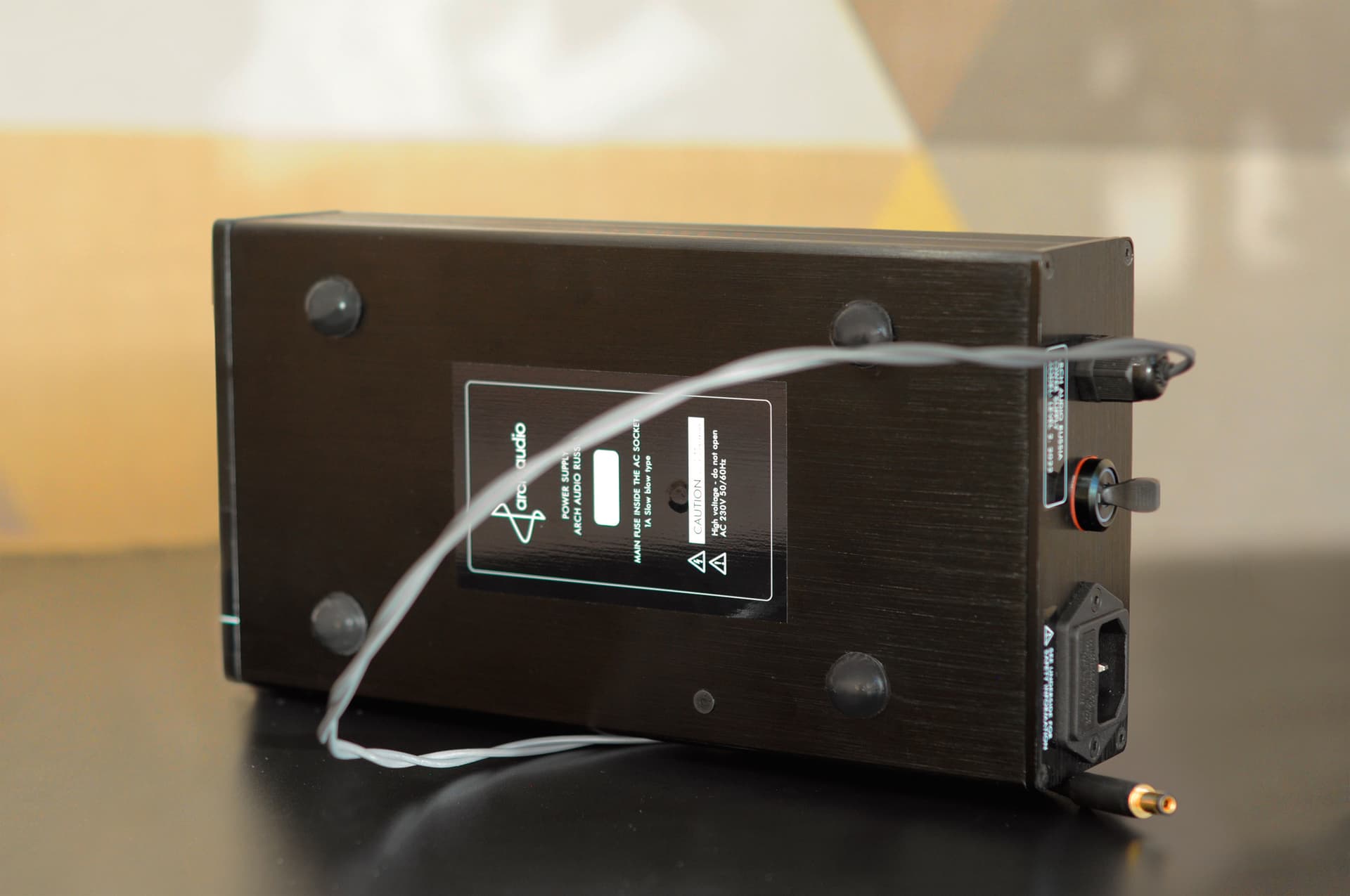

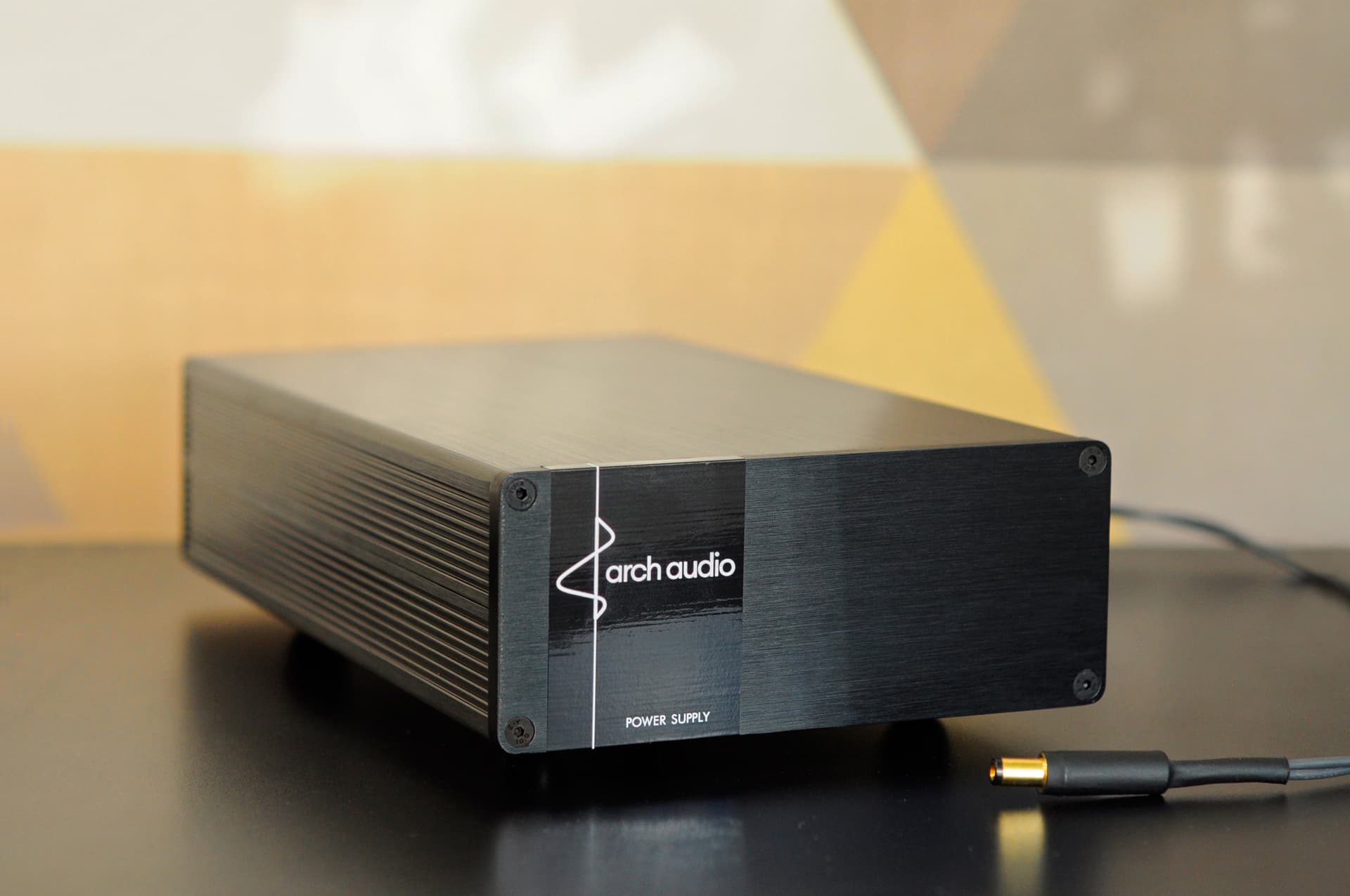

Наконец-то оформил свои блоки питания как законченное устройство с логотипом и названием, теперь проще понять что это такое – взяв в руки, найти описание, отзывы , и в целом смотрится лучше. Остановился на износостойких наклейках с уф печатью - выглядят приятно, больше свободы в оформлении и добавлении небольших изменений в дизайн, плюс смогу отправить комплект владельцам бп, которые купили раньше этого знакового момента, если они захотят заняться брендингом
Немного полезной информации:
-
размеры корпуса 270x130x60мм
-

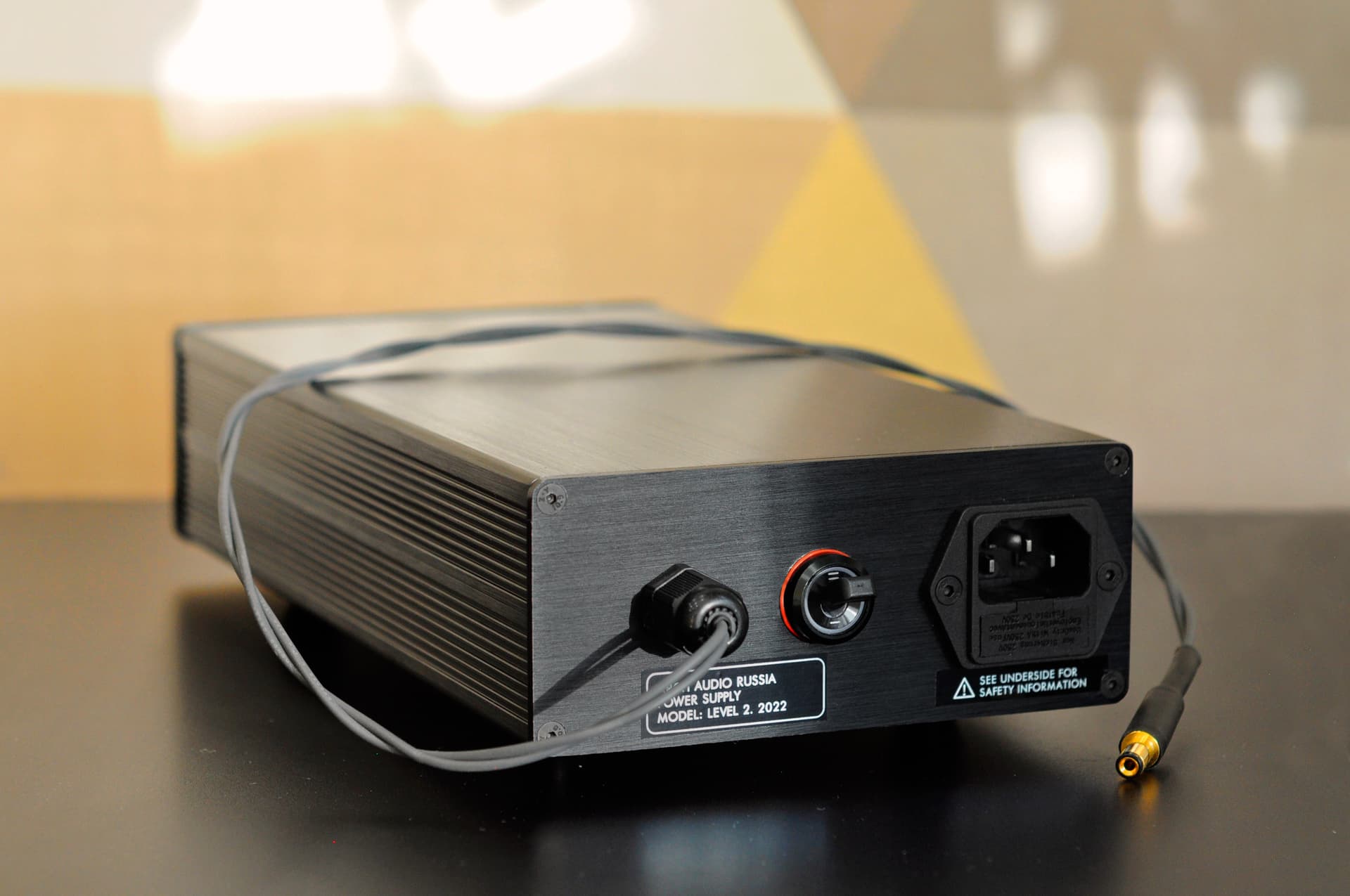

DC разъем 5×2.5mm/5×2.1mm, также возможно установить другой кастомный размер
-

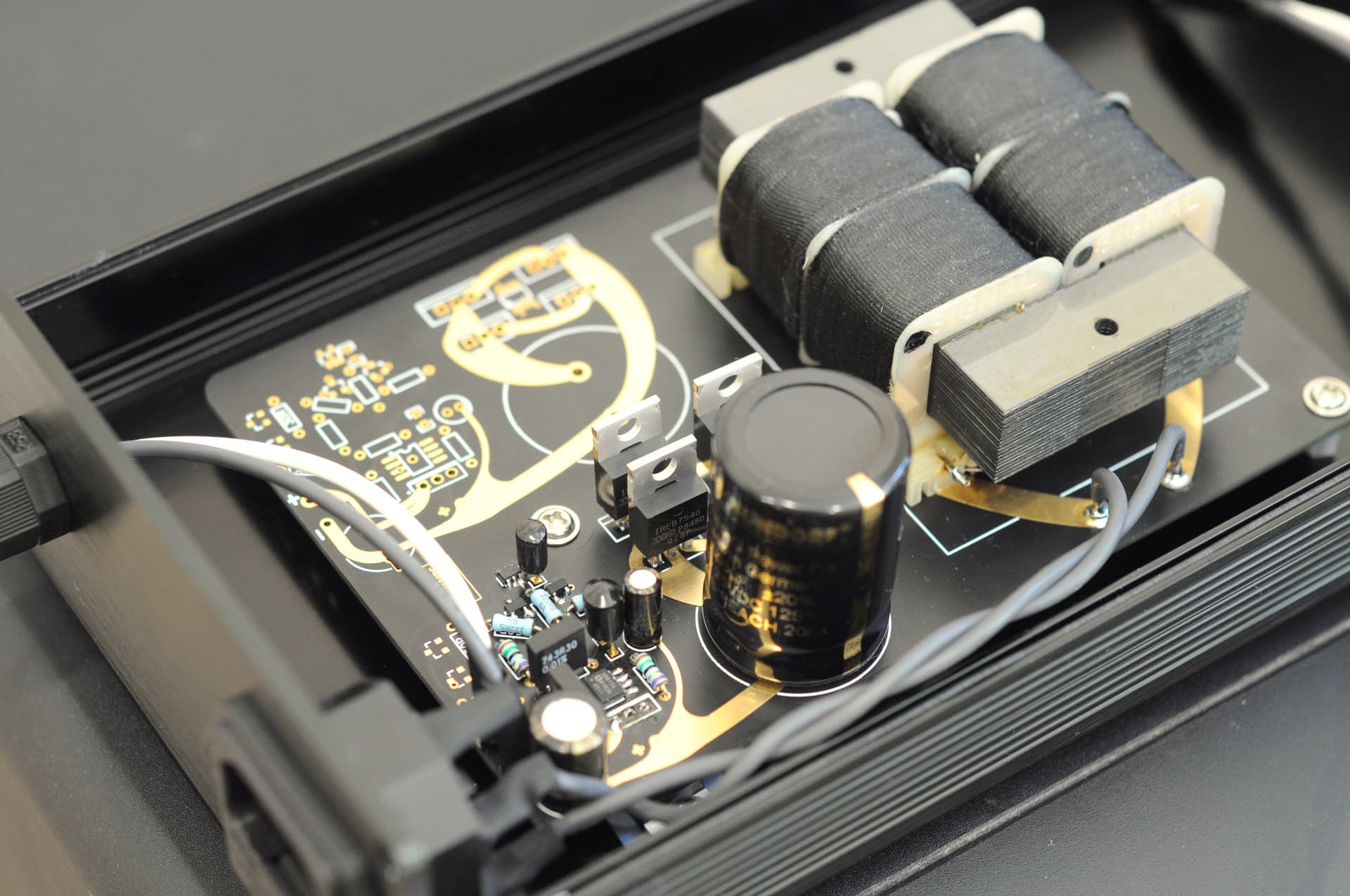

силовой трансформатор Bel Signal Tфransformer hum-bucking (semi-toroidal)
-
“naked” плата с частичным отсутствием маски на дорожках
-
выпрямитель на mosfet транзисторах
-
вся (внутренняя и выходная DC) проводка выполнена монтажным кабелем Oyaide 102SSC
-
дискретный стабилизатор напряжения с одним или двумя источниками тока для чувствительных частей схемы, уменьшающих влияние сети и потребителя на источник опорного напряжения и схему управления выходным напряжением
-
использование высокоточных Vishay Foil и Vishay Metal Film резисторов с сверх низким собственным шумом
-
конденсаторы Mundorf AG, Elna Cerafine, Elna Silmic2, Amtrans
-
мощность ограничена трансформатором, для большей части устройств подходит Bel Signal с заявленным током от 2A до 3,8A(зависит от выходного напряжения), но ограничения корпуса по охлаждению дают комфортную постоянную мощность в районе 1-1,9А (кратковременная до 4А). Для мощных устройств типа NAS вполне подходит индивидуальное исполнение с трансформаторами Talema и более просторным корпусом.
Из основных особенностей моих блоков питания - использование хорошо звучащих и качественных деталей в тандеме с дискретной схемотехникой, которая позволяет точнее настроить итоговый результат и использовать более качественные и точные элементы чем усредненная кремниевая микросхема, и самое основное это особое внимание к настройке баланса между ними, для получения звука с высокими техническими параметрами и одновременно наполненного и слитного.
В качестве выпрямителя используется решение на mosfet транзисторах вместо стандартного диодного моста. Формированием выходного напряжения занят дискретный стабилизатор, используемый во всех моих доработках аудио аппаратуры, с немного расширенными возможностями - самые чувствительные к шуму/нестабильности элементы схемы питаются от источников тока, а компоненты подбираются в некий симбиоз из проверенных решений в аудио и проф. сферах, где требуется точность и стабильность. Это звуковой симбиоз Mundorf/Elna, медных фольговых конденсаторов Amtrans и высокоточных резисторов Vishay Foil и Vishay Metal Film, предпочтение отдается точным сериям с низким температурным коэффициентом сопротивления, тк такие компоненты обладают большей стабильностью при сложной “цифровой” нагрузке и максимально низким шумом; в самых чувствительных местах точность резисторов 0.01% с ТКС 3ppm, в менее критичных 0.1% 15ppm. Обычно такие характеристики используют для r2r матриц, в большей части блоков питания используются резисторы 1% 50-100ppm и уже 0.1% 25ppm довольно большая редкость.
Но хорошие детали сами по себе ничего не гарантируют, поэтому концепция и реализация заметно важнее.
Трансформатор Bel Signal с неконцентрическим расположением обмоток (что снижает емкость между обмотками и электромагнитные помехи) по итоговому звуку ближе к классическому Ш-образному трансформатору и хорошо вписывается в питание цифровых устройств тк приближает итоговое звучание в сторону телесности и насыщенности, дополняя и несколько компенсируя использование традиционно тонально богатых медных фольговых конденсаторов Amtrans, но не таких основательных в нижнем диапазоне чем электролиты и хорошо сочетается с таким же эффектом от использования naked позолоченных дорожек без маски на печатной плате.
Выпрямитель на mosfet транзисторах вместе с питающими отдельные части схемы источниками тока дают более чистый с хорошей проработкой тихих нюансов звук, при этом не теряя в подробностях и наполнении/основе; технически источники тока “отвязывают” части схемы друг от друга и от питания сети, а подбором транзисторов достигается баланс когда аналоговая плавность обладает хорошей динамикой и не переходит в затянутость и слабую отработку всплесков, тк в моем опыте привычные диоды играют более “напористо/динамично” чем мосфет, хотя заметно грязнее и “шумнее”.
В итоге я попытался добиться такого баланса чтобы звук блока питания давал максимально предсказуемый результат при подключении к любому цифровому(по большей части) или аналоговому устройству, за счет ровного баланса во всех аспектах: тональном,частотном или тембральном при максимальной проработке, но без ухода в псевдо детальность, подчеркивание отдельных частот и подсветки.
Эти блоки питания отлично подходят для питания сетевой инфраструктуры (роутер, свитч), цапов/стримеров с внешним блоком питания и любых других где не требуется большая мощность.
В данный момент есть две основные версии, которые на корпусе будут обозначены привычной всем маркирокой Level1 и Level2 и отличаются только наличием дополнительного источника тока в Level2 варианте. Level2 играет чище и яснее, но не критично по сравнению с Level1 версией с одним источником тока,
Level1 – 21тр. (основная версия которую всегда рекомендую)
Level2 – 24тр.
Level3 – 29тр. (специальная версия Level2 с применением более точных резисторов и качественных конденсаторов)
Сейчас есть один тестовый БП (level2), который можно взять для сравнения с стоковым или не стоковым блоком питания(стримера, роутера, цапа или другого слаботочного устройства критичного к питанию) и проверить влияние в своей системе; очень интересно услышать/почитать мнения, особенно в сравнении с хорошими брендовыми.
Вэлкам!
107 лайков
Хотел бы от себя добавить (не в качестве рекламы), что выбирая блок питания для малиношляпы (в качестве файлового транспорта для внешнего цапа) попробовал несколько интересных моделек, но именно версия питания от Дениса дала ощутимый пинок к музыкальности, слитности и мэджику всей конструкции. Браво!
18 лайков
Денис, написал вам в ЛС.
1 лайк
Что значит “дополнительный источник тока”? Это двухканальный источник питания?
1 лайк
это дополнительная часть схемы стабилизации, скорее как некий бонус к эффективности БП. Здесь указана стоимость разных версий исполнения для одноканального БП.
11 лайков
Добрый вечер, Денис.
Интересует ваш блок питания для питания роутера на чистом берегу.
Можете ли доработать по питанию (замена импульсных стабилизаторов, конденсаторы) роутер Asus RT-AC1200?
1 лайк
Отличный promotion!
Хорошо составленный текст.
Respect!
3 лайка
Денис, правильно понял, что вольтаж можно регулировать самому? В каком диапазоне?
Я так и не придумал как можно организовать ручную подстройку напряжения без потери основных преимуществ блока питания; основа подстройки это регулирование “эталонного” опорного напряжения, которое является основой характеристик любого блока питания и самый распространенный способ регулировки это подстроечный(переменный резистор) или схемы с его применением, а у меня концепция в использовании подобранных серий сверх точных резисторов как основы, которые на другом полюсе от переменных, их применение(переменных) у меня это сразу потеря разрешения, локализации, тонких нюансов, и в целом мутность, те потеря основного смысла моих блоков питания. Так что пока даже выходное напряжение у тестового БП я выставляю вручную подбором нужных резисторов, но в целом это все некий общий подход где результат важнее дополнительного удобства. И при заказе или желании послушать тестовый БП самый продуктивный вариант это написать что будет питаться от БП, и характеристики(фото параметров указанных на корпусе) стокового БП, тк даже тут много нюансов, обычно в мощности; например у мощных роутеров может быть блок питания на 6А, но без подключенной периферии в виде огромных жестких дисков и заложенного запаса, реальное потребление обычно составляет 0,5-0,8А. Смена компонента тоже решаема тк я всегда готов взять любой свой бп и выставить нужное напряжение(в технически возможных пределах).
В общем, чтобы и удобно и отлично играло как задумано пока не реализуемо в моем случае и пока даже не понятно стоит ли это вообще реализовывать
21 лайк
позолоченная фильская DIP-панелька с резисторами?
опасно, владелец в порыве вдохновения может перепутать местами резисторы и получится сильно другое напряжение чем нужно или какие-то другие нюансы в виде плохого контакта и соответствующего результата; с блоками питания и так все не просто тк есть устройство которое они питают с его особенностями, а хотелось бы получать положительный результат от БП без лишних/дополнительных сложностей.
11 лайков
Делал блок питания L-Adapter SALAS с сайта diyaudio - так там было красиво реализована ступенчатая регулировка напряжения, по моему, от 1,5В до 20В с помощью 2.54mm pitch jumper socket. Удобно )
Денис, добрый день. Напишите, пожалуйста, мне в личку. Вопрос по доработке БП.
1 лайк
Денис приветствую есть вопрос про nod 130 и его доработке ,напиши в лс пожалуйста
1 лайк
Долгожданная рубрика – улучшаем там, где неприлично и страшно даже заглядывать внутрь, все-таки новое, модное, современное и конечно дорогое!
Meitner MA3 для @Konstantin.K
Для меня МА3 оказался отличным погружением как в хороший звук, так и в современную аудио экономику.
MA3 вырос из Emm Labs DV2 получив его основу - практически идентичные плату цап и плату с цифровыми входами, а также полностью идентичную плату цифровой обработки, плюс в MA3 добавился стример и он стал дешевле в три раза, и это все от “пионера цифрового звукаx”* , в общем можно брать!
Есть несколько основных отличий MA3 от DV2: материал печатной платы ЦАПа, ручная выборка части деталей(видимо также на плате ЦАП), и … многоканальный блок питания, в DV2 импульсный(или гибридный) блок питания собственной разработки, а в МА3 OEМ решение импульсного БП от (эксклюзив!) Integrated Power Designs, и made in USA, что приятно - REL-110-4014, вполне можно купить и прикоснуться к современному хайэнду, цена около 160$.
Это все намекает на интересный опыт и конечно интересный результат, по пути философии Meitner, только в более широком смысле
Consistent with EMM’s core philosophy, the MA3 is a “lifetime product,” citing 16-year-old EMM DACs that are still in use. The MA3, Meitner said, can be continually upgraded.
конечно, помимо поддержания статуса актуального устройства на всю жизнь хотелось бы получить и хорошую прибавку в звучании без потери звуковых преимуществ в стоке, то есть некое развитие основной архитектуры а не додумывание и переделку того, где уже все хорошо.
С такими вводными данными нужен выверенный и готовый к установке блочный проект вписывающийся в лаконичные plug&play – где все понятно и просто, а все сложности уже решены, который без каких либо переделок и вмешательств в конструкцию устанавливается на родные посадочные места и стоковые коннекторы, при этом дающий максимально возможный прирост.
Это конечно проект одной из самых важных частей любого аудио устройства – проект нового четырех канального блока питания!
Новый блок питания это некая попытка сделать максимальную выжимку из реализации моих БП с основой в виде дискретного стабилизатора и выпрямителя на мосфет транзисторах; плюс максимально подстроенную под MA3 как в техническом плане, так и адаптации итогового баланса в звуке. Техническая часть это в основном проблемы: проблемы нагрева линейного блока питания относительно импульсных аналогов, гораздо большие габариты, крепление, надежность и точная подгонка.
Настройка совместимости звукового и “музыкального” баланса это заметно интересней.
Хотя по логике БП это в принципе основополагающая часть любого устройства и у топового DV2 основное (но не единственное) отличие от MA3 это БП, но, при этом Майтнер делает ставку на некое нивелирование требований к блоку питания до основополагающих: отдать большой ток в моменте и поменьше “шуметь”, а дальше все должен обеспечивать концепт максимального разделения основных потребителей и питании каждого потребителя своим источником, в физическом воплощении обычно это стабилизатор, что в общем реализовано в МА3 и в DV2. Блок питания MA3 по Meitner, одновременно не так важен, тк остальные части ЦАП питаются от своих источников и при этом это основное отличие от Emm Labs DV2. Кот Шрёдингера в аудио
Задачи Константин подбирать умеет, и разработка коммерческого продукта и конкурсы интересные!
В стоке МА3 выделяется, прежде всего, балансом - звук тембрально и тонально ровный; в целом высокое и достаточное, также очень равномерное и сбалансированное разрешение, это все очень хорошо описывается самим Мейтнером:
We hope that we make as transparent a sound—I would say ‘no sound’—as possible. We are in the anticoloration business
И в теории сочетается с концепцией моих блоков питания, так и доработками цифровых аудио компонентов, с поправкой на то что здесь надо настроить баланс еще точнее и аккуратнее при этом показать заметные улучшения, а учитывая хорошую “технику исполнения” в стоке, уже нельзя вынуть что-то интересное из “количества” звука и ширины/глубины сцены, или подстройки общего баланса.
Уже нужно вытаскивать общее разрешение, которое раскроет новые подробности в звучании, даст больше проработки задним планам и проработку самых тихих звуков и некой стабильности образов и их наполнения, и совместить это с почерком и окрасом качественных аудио деталей. Все таки голое разрешение даже с хорошим балансом может увести звук в излишнюю “документальность”, а хочется звук живой, с красивым тембром и ритмическим рисунком, которые не рушат общий баланс.
Новый блок питания получил основу из моей самой интересной но наиболее требовательной к настройке Level3 версии, с измененной компоновкой и разводкой платы, подобранными номиналами конденсаторов, и новыми транзисторами. Из особенностей: в аналоговой части питания принесена некая жертва плавности и соотношению сигнал/шум в пользу динамичности и “raw эффекта”, где вместо уже стандартных для себя выпрямителей на транзисторах я поставил диоды, и не зря, все таки импульсный бп по своей природе(с возможностью отдать в моменте гораздо больше тока и энергетики) более “живой” хотя “упрощенный” по сравнению с ЛБП, учитывая, что баланс в этом плане был уже довольно тонко настроен терять энергетику было совсем не очень. Вся цифровая часть в свою очередь сохранила питание на mosfet транзисторах, что ей всегда на пользу, заметно большую чем аналогу.
По звучанию с новым блоком питания, в объеме и заполнении пространства я не заметил больших улучшений, аппарат на таком уровне что “базовые” вещи делает близко к максимуму уже в стоке, небольшое и все равно очень ценное расширение было скорее за счет лучшей читаемости окончаний звуков и их лучшей связанностью между собой. Что важно лично для меня - звуки немного сдвинулись в своей весовой категории, они стали более наполненными, объемными и глубокими (мой личный оммаж мультибитной школе) и уже не играли на грани когда тонкий баланс может сдвинуться (например одним из элементов кабельной обвязки или соседним компонентом системы) и звуки из легких и подвижных превратятся в легковесные, и это наполнение без эффекта вальяжности и замедления. А выросшее разрешение и проработка добавили как лучшую читаемость всех звуков так и четкое и понятное тембральное и ритмическое взаимодействие. Так что это с одной стороны тот же сбалансированный звук и при этом более наполненный, гармоничный и натуральный. Важный момент в восприятии музыки, диапазон интересного в ней сильно расширился, я довольно много слушал классики и целом сложной в восприятии музыки, где в стоке чего-то не хватало.
Вот он, лаконичный и аккуратный, пока еще с стоковым импульсным блоком питания от USA Integrated Power Designs:
Ниже весь короткий процесс снятия стокового импульсного блока питания и установки нового линейного:
А вот новый блок питания более детально. Из появившихся эксплуатационных особенностей: установлен держатель для предохранителя, в стоковом БП он впаян в плату и не сменный, это плюс в дополнительной игре в аудиофильские предохранители и минус в том что они далеко не бесплатные. Радиатор охлаждения силовых транзисторов двух составной и своей нижней частью упирается на дно корпуса MA3 через теплопроводящую прокладку, для более ровного распределения тепла от основного радиатора. Нагрев в закрытом виде на верхней крышке в районе радиаторов минимален как и в стоке, основной нагрев так и остался от платы цапа, которая заметно нагревает всю заднюю часть.
Также добавилось ощущение, что теперь внутренняя часть оттягивает все внимание на себя и такую красоту нужно использовать только с открытой крышкой, что не практично, но достаточно вернуть трансформаторам Talema штатные светлые накладки с фактурой жестянки, и можно спокойно использовать в закрытом виде, с ними выглядит не так богато, так что если такая проблема возникнет, решение уже найдено!
За три месяца плотных сравнений, разработки, тестов и настройки получился отличный продукт дающий как явно слышимую прибавку в звуке так и более значимый аспект получения удовольствия и от многократно переслушанной музыки так и от расширения фонотеки за счет новой.
И конечно хочется зафиксировать эту работу в готовом продукте, каким она задумывалась и получилась. Именно эту версию китового блока питания можно заказать и протестировать, пока с задержкой в районе 1-1,5мес., но с возможностью прослушки, стоимость этого решения для Maitner MA3 – 150тр. Вэлкам!
Можно даже на почту: [email protected] но лучше в личку.
