KROMP
(Павел)
29.Март.2022 17:07:24
1

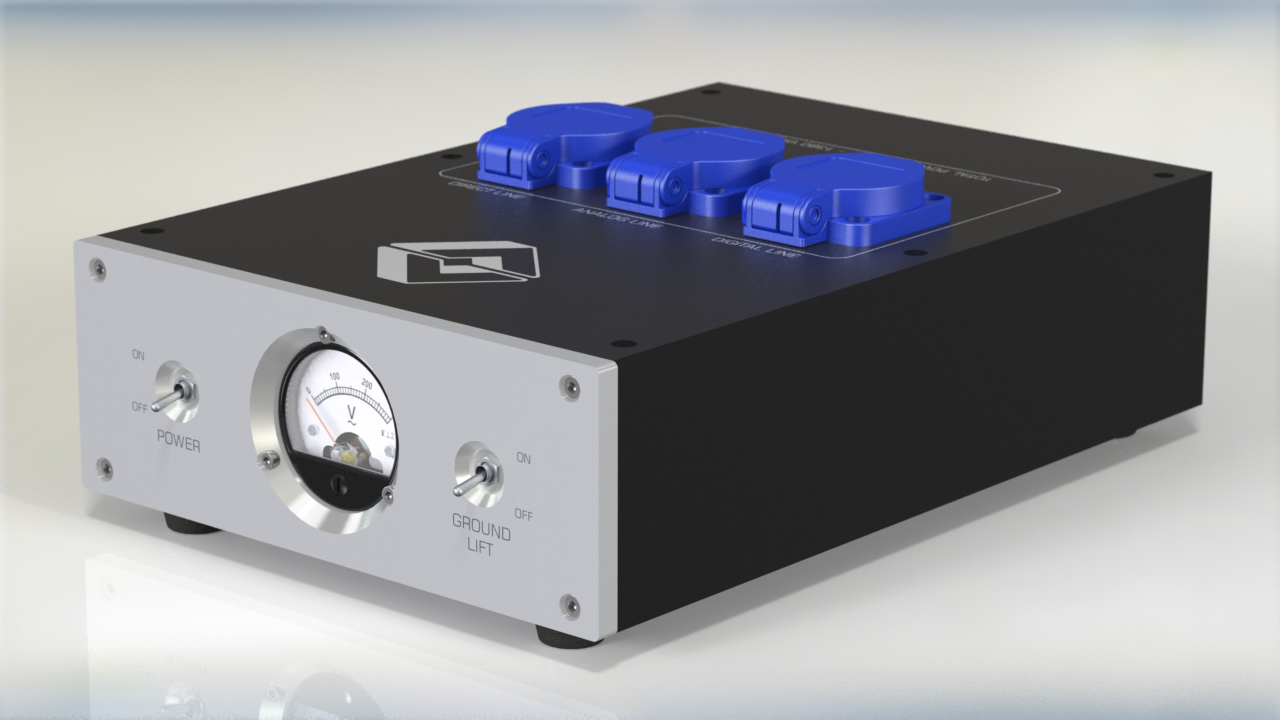

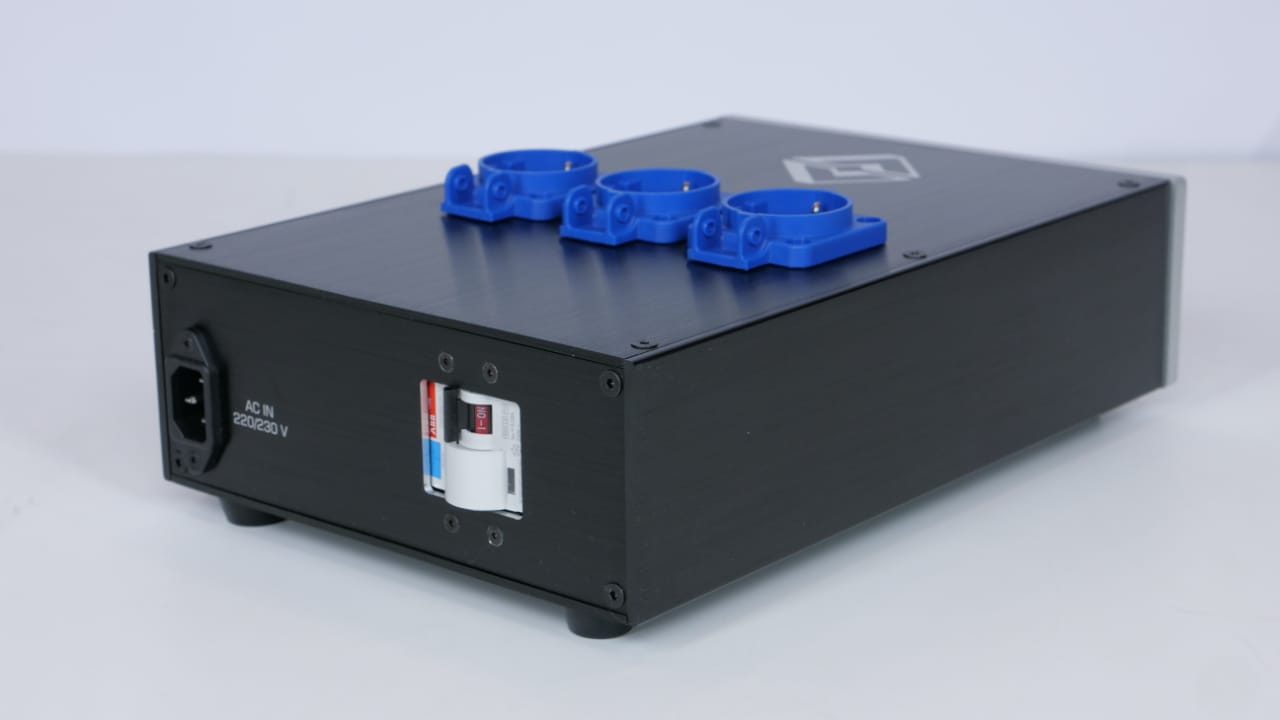

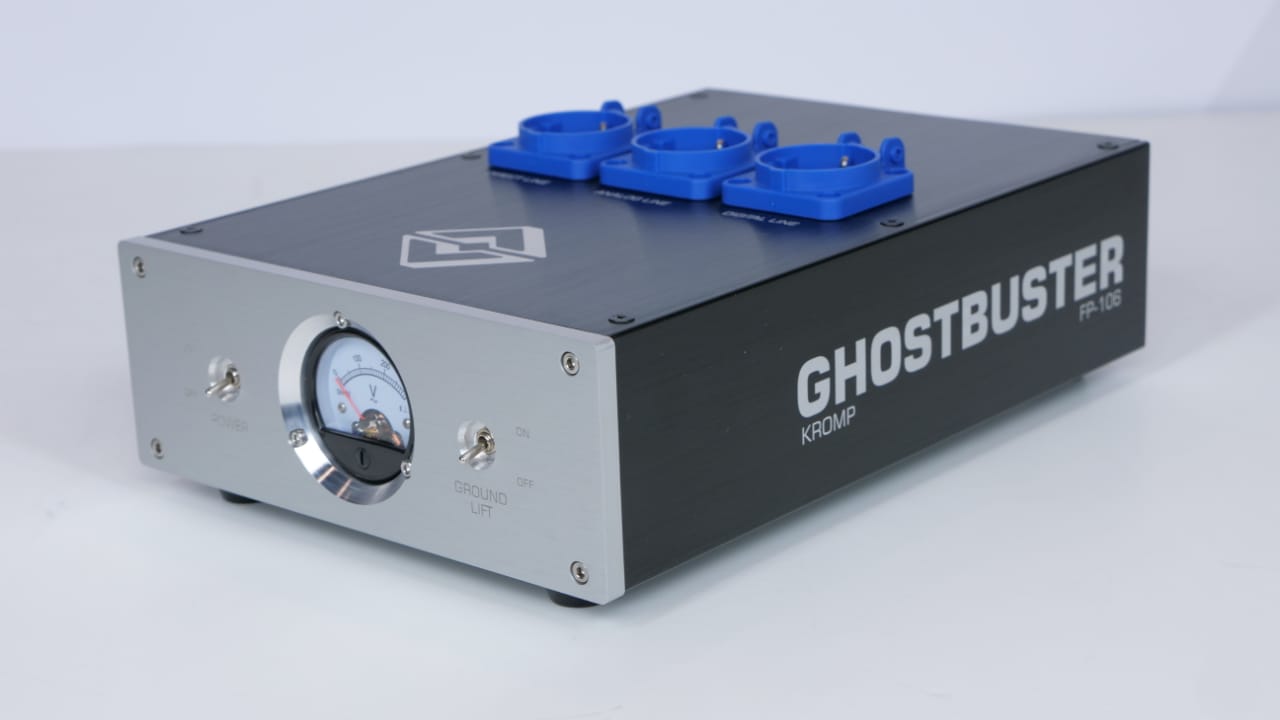

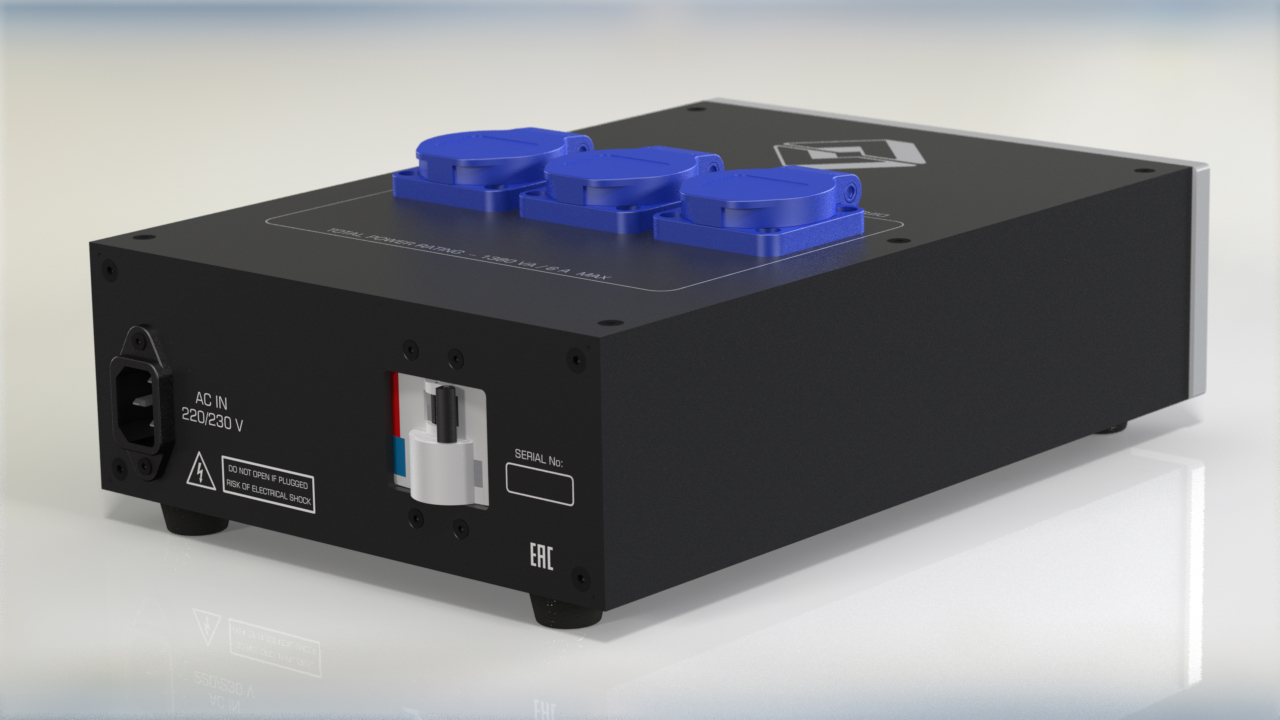

В продаже KROMP GHOSTBUSTER FP-106 !!!
Туровые версии 2021 года.
Кратко:
3 разделенных линии питания - DIRECT, ANALOG, DIGITAL;
Подавление синфазных и дифференциальных помех на каждой из выделенных линий;
Специальный метод навивки синфазных и дифференциальных трансформаторов;
Два типа защиты от импульсных перенапряжений в сети;
Защита от долговременного превышения напряжения;
Два типа защиты от сверх токов;
Функция ground lift;
Функция подавления земляных петель;
Функция мягкого старта;
Защита техники и человека от аварий.
90% аппарата - это заводское исполнение, без особого колхоза. Платы повышеного уровня (толще плата и напыление дорожек, специальное покрытие иммерсионное серебро). Лучшие компоненты от таких производителей как ABB, BOURNS, SIBA, EPCOS, ST, VISHAY.

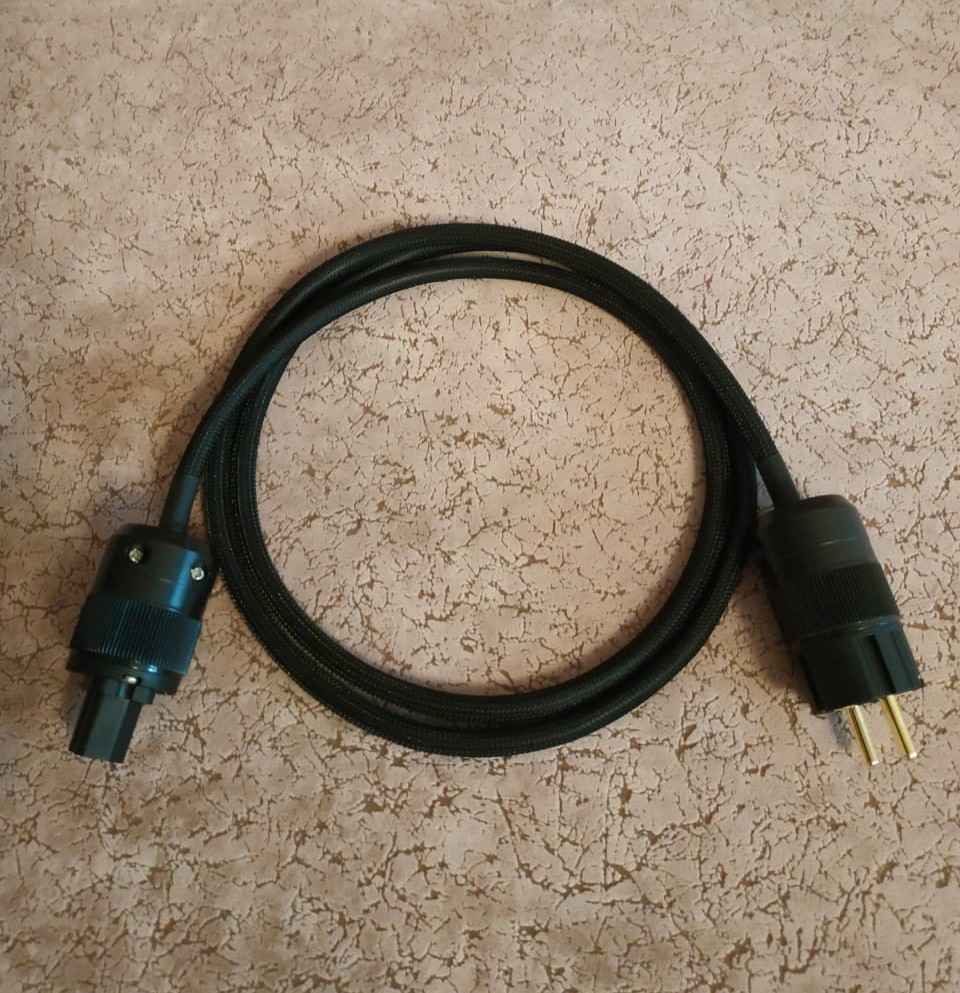

Цена 40 000руб. В комплекте также кабель 1.2м и мануал. Упаковка ящик входит в стоимость, пересылка за счет покупателя. В наличии 2 шт.
Мой номер в профиле.
Подробно о фильтрах читаем здесь:
Здравствуй дорогой читатель, не важно кто ты, эксперт или простой обыватель, если тебе интересна тема hi fi аудио, в той или ной степени я постараюсь найти общий язык и изложить доступным способом свой опыт и идеи касающиеся темы фильтрации сетевого питания. Не полемики ради, лишь желание поделиться чем-то полезным. Спасибо.
Проблематика электропитания приборов
Все мы уже знаем, либо слышали не раз о важности качества питания hi fi техники. Безусловно, качеству питания аудио усилителей, проигрывателей, цифровых источников и т.д. всегда уделялось весомая роль при разработке. Ведь что такое звук из колонок? Собственно, это электрический сигнал, преобразованный в механическую энергию (колебания), в свою очередь этот сигнал, на выходе вашего усилителя/источника, рождается из электрического тока (энергии) системы питания. Будь то сеть переменного тока, блок питания или аккумуляторы, эта электроэнергия, попадая внутрь прибора и является первичным сырьем для производства звука или изображения на выходе. Подобно качеству воды при производстве пива.
Однако путь электрической энергии очень замысловатый, множество страданий и метаморфоз происходят с электрическим током внутри приборов (и я уже молчу про высокочастотные методы модуляции сигнала). Вот допустим, возьмем классический усилитель звука – сначала на входе питания мы понижаем сетевое напряжение через трансформатор, затем выпрямляем его и стабилизируем, затем подаем на полупроводниковые приборы, которые создают из постоянного тока сигнал переменной формы. При этом сигнал, как правило, еще очень слабый и нам вновь нужны каскады полупроводниковых усилителей чтобы больше раскачать наш переменный сигнал и т.п. Таким образом, вся электроника внутри работает на системе питания, которая предопределяет нюансы звучания. Поэтому, если внутри усилителя/источника существуют проблемы с системой питания – результат сразу же бросается в наши уши.
Как всё начиналось
Будучи студентом, имея собственную систему hi fi начального уровня, у меня, как и у многих эстетов звукового дела, время от времени появлялось стремление ее улучшать, изменять и дорабатывать. Во всех тонкостях я старался разобраться самостоятельно, благо образование инженера и желание в этом помогали. В 2013 году у меня появились первые идеи собственного фильтра питания, усилителя, колонок и ЦАПа – линейки аппаратов чтобы полностью создать концепцию своего звука, близкого мне по душе. Так родилась концепция авторского бренда KROMP.
[лого]
Можно спросить себя – зачем усложнять жизнь и придумывать что-то новое, если существует уже тонны разнообразной техники, но с другой стороны – выбрать подходящий аппарат или связку аппаратов, это тоже как путешествие в бесконечность, можно плавать не останавливаясь. Однако от идеи создавать свои усилители и ЦАПы я отказался в дальнейшем (некоторые прототипы всё же были сделаны), остановившись только на фильтрах питания и акустических системах, так как посчитал что каждому нужно заниматься своим делом. Существует огромное количество талантливых разработчиков и хороших схем, которые трудно перепрыгнуть. Всё-таки надо беречь своё время и силы.
В 2015-2017 годах я экспериментировал с акустикой, создавая различные проекты как домашнего, так и сценического исполнений. Спросите почему сценическое? Одно время я плотно работал со сценическим профессиональным оборудованием, в частности ремонтировал его. И знаете – мне порой было искренне жаль, что подача и концепция звука на сцене сильно отличалась от такового в комнате аудиофила. Приятный тонкий вокал или хороший мягкий бас на сцене — это большая редкость. Вместо этого – скрип голосовых связок и анаболический бас от профессиональных сабвуферов. А ведь так хочется качественный звук, хотя бы на небольшой сцене, которую слушают пускай даже 30 человек. Мне приносит это больше удовлетворения, чем работа над инсталляцией для одного-двух слушателей.
[1-2]
Проект KROMP KROKER HOME (2016) – двухполосная полочная система с щелевым фазоинвертором, включающая в себя многослойный массивный корпус и концепцию минимального межосевого расстояния. В погоне за взрослым звуком и достойным внешним видом была проработана моя первая домашняя акустическая система. Слегка тёмная подача звука с быстрой серединой. Динамики Visaton. 60Вт RMS.
К сожалению, не удалось найти фото самой акустики, остались лишь проекты. Также существует модель KROKER STUDIO с упрощенным внешним видом и более ровной АЧХ.
[2-2]

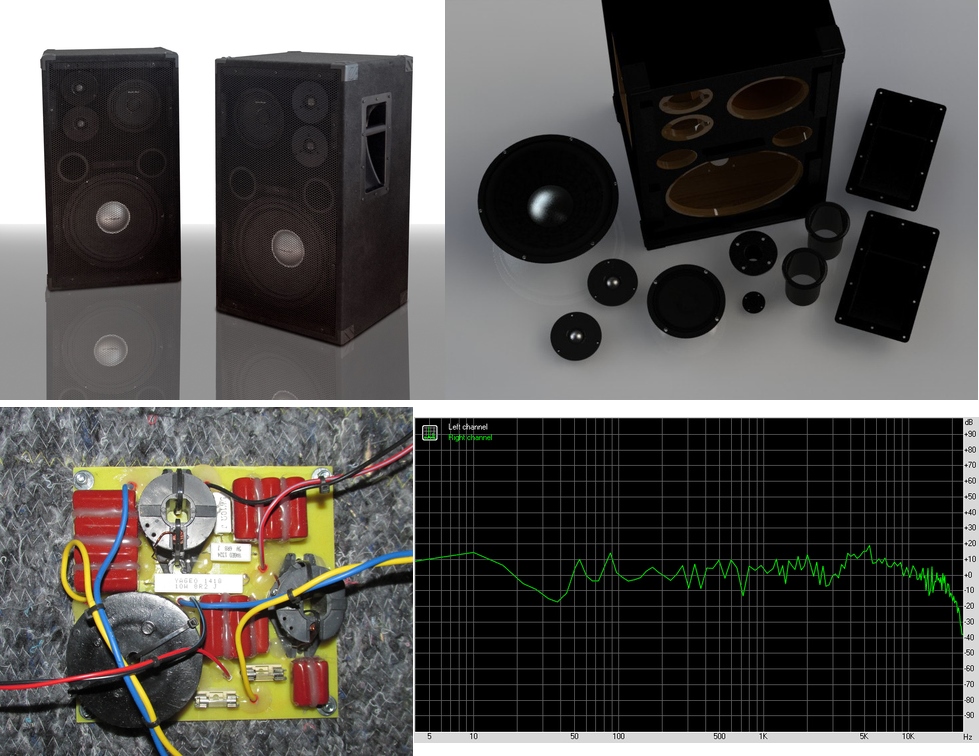

Проект KROMP TERRORDOME 12” (2018) – трёхполосная пассивная сценическая система в деревянном корпусе с полноценным фильтром. Два фазоинвертора, мощный 12” басовик с резиновым подвесом, 80Вт средник и две большие купольные пищалки – чтобы соответствовать мощности. Получился довольно мягкий четкий звук на средней громкости, который сразу вызывал уважение. Однако имея невысокую чувствительность, система немного проигрывала фирменным собратьям по максимальным уровням громкости. Было собрано несколько комплектов, в основном для частных банкетных залов и мини кинотеатров. Динамики – какие-то версии Alphard, какие-то версии Beyma. 300Вт RMS.
Пару лет я был оторван от темы большого аудио и полностью переключился на портатив. Занимался модом hi fi плееров, писал статьи и разрабатывал несложные усилители для наушников. Тогда меня затянул процесс перебирания различных завязок портативных наушников и плееров, эксперименты с операционными усилителями и дискретными схемами. Словом, это как еще один мир внутри hi fi вселенной.
https://drive.google.com/file/d/1zUJeYXqNRRw0PPjCV0lhNH1BODl8ayBJ/view
FIIO X5 Ultimate MOD rev.03
Принцип разработки
Перед тем как начать разработку какого-либо устройства, я, как правило, никогда не тороплюсь. Скорее даже мне больше присущ элемент ленивого анализа и мысленного полёта. Я читаю и разбираюсь сначала во всех известных методах и компонентах, затем пытаюсь анализировать их целесообразность применения и приступаю к эксперименту. Это повторяется вновь и вновь, иногда откатываясь к исходным позициям, если новая модель оказывалась хуже предыдущей, что конечно огорчало меня, но не останавливало. Шаг за шагом я проложил маленькую шаткую дорожку в своей научной вселенной, которая потихоньку ведет меня к лучшим результатам. Я убедился, что даже самые каменные теории иногда дают трещину и расстраивают своим результатом на практике, и наоборот самые неожиданные эксперименты порой оказываются лишь результатом моих ярких вымыслов и с помощью теории я нахожу новые объяснения.
Что же первостепенно? Анализ проблем в электросети дает стратегию на построение конструкции и схематики фильтра. Синфазные и дифференциальные помехи, электромагнитные наводки, перенапряжения и т.д. – все эти проблемы уже имеют сформированные пути решения. Комбинация и баланс этих решений и составляет основную часть разработки.
Существуют два принципиальных подхода в инженерии:
Расширенный просчет, после подтверждение практикой и корректировка результата
И наоборот, вначале голимая практика и опыт применения, а затем проверка расчетами
На своем пути я применяю оба подхода в зависимости от ситуации: где-то нарабатываю экспериментально – разбираю/разламываю комплектующие и материалы, испытываю на прочность, нагрев, изучаю состав и конструкцию; где-то произвожу сначала несколько этапов простых расчетов, а затем уже покупаю комплектующие и делаю эксперимент.
Если нужно применять предохранители – я читаю и изучаю предохранители. Покупаю, разбираю, нагреваю, замеряю скорость срабатывания и переходные сопротивления. Если хочу использовать конденсаторы – я читаю про все виды конденсаторов, их конструкции и свойства. Покупаю, разбираю, разматываю, нагреваю, пробиваю высоким напряжением, замеряю токи утечки, графики импульсной энергии dI/dt. И так касаемо каждого элемента моего фильтра питания – каждый был разобран и расчленен перед тем как поспасть в схему.
Каждый раз из груды кирпичей я пытаюсь выбирать самый крепкий. Я стараюсь применять принцип избыточности во всем. Это выражается в расчетах сечения проводников, расчетах толщины диэлектрика, зазорах, номиналах компонентов и т.д. На данный момент я разработал с десяток моделей фильтров питания и с два десятка ревизий схем. Каждый раз оставаясь неудовлетворенным тем или иным аспектом я пробую новые схемы и идеи.
При разработке нужно всегда проверять результат экспериментом. Смоделировав импульсную характеристику фильтра, прогнав ее через модель питания транзистора – мы не всегда получим аналогичный результат при живом прослушивании. Поэтому прослушивание является самым последним и важным экзаменом вашего творения. Как показывает практика, человек – это самый капризный и чувствительный прибор одновременно. Он может чутко различать разницу в узком диапазоне частот, в то время, не ощущать другие изменения. Это зависит от того насколько узко человек сфокусировался на определенной задаче. Здесь также имеет место и психосоматика, что также учитывается при анализе результатов прослушивания.
Фильтры питания KROMP
Когда я только столкнулся с задачей фильтрации напряжения для меня она выглядела довольно банально как для инженера, потому как схемы и принципы были уже давно изложены и казались простыми. Первый свой аппарат я разработал в виде трехуровневого LC-фильтра с одной розеткой (на фото KROMP rev. B01).
[KROMP rev.B01 - 09.2013]
KROMP rev. B01 (2013)
Первый опыт и сразу в бой – нарисовал длинную схему фильтрации, дабы создать длинный путь для помехи, а номиналы компонентов и сечения проводников наоборот выбрал в аккурат номиналам, исходя из денежной экономики. Всё довольно просто и банально, ну и как многие уже могут догадаться эффект от такого фильтра был не самый удачный. Тогда еще я не воспринимал всех страданий аудиофилов.
Я посчитал нужным разобраться в чем же дело, и более подробно изучить тему. Тем более, что я уже читал некоторые книги и статьи по фильтрам питания/фильтрам НЧ. Перелопатив бумажные материалы и изучив конструкции с четыре десятка фильтров, меня настолько удивил и взволновал неоднозначный подход …
Туры проходили здесь:
Создатель Павел @KROMP
Занимаюсь разработкой фильтров питания шестой год, реализовано уже несколько предыдущих моделей. Разработка своя не срисованная, но и эзотерикой не пахнет. Закос под средний уровень Хи Фи.
Перечитано много различной литературы в этой области, применены труды таких людей как Bill Whitlock, Henry Ott, Jim Brown, Дмитрия Андронникова, десятки статей от EPCOS, SIBA, Schaffner. Проводились различные испытания как на надежность, защитные свойства, так и на влияние работы аудиоаппаратуры.
На данный момент есть два экземпляра. Хочу отдать в тур для того чтобы получить обратную связь и отзывы.
Духовно это конкурент ISOL/Isotek но со своим видением, и пока со своими небольшими минусами. Идеологически близок подход поляков GIGAWATT PC, но без эзотерики и с гораздо меньшим ценником.
Описание аппарата такое:
3 разделенных линии питания - DIRECT, ANALOG, DIGITAL (возможно использовать дополнительные распределители для увеличения подключений);
Подавление синфазных и дифференциальных помех на каждой из выделенных линий;
Специальный метод навивки синфазных и дифференциальных трансформаторов;
Два типа защиты от импульсных перенапряжений в сети;
Защита от долговременного превышения напряжения;
Два типа защиты от сверх токов;
Функция ground lift;
Функция подавления земляных петель;
Функция мягкого старта;
Защита техники и человека от аварий.
90% аппарата - это заводское исполнение, без особого колхоза. Платы повышеного уровня (толще плата и напыление дорожек, специальное покрытие иммерсионное серебро). Лучшие компоненты от таких производителей как ABB, BOURNS, SIBA, EPCOS, ST, VISHAY.
Спасибо.

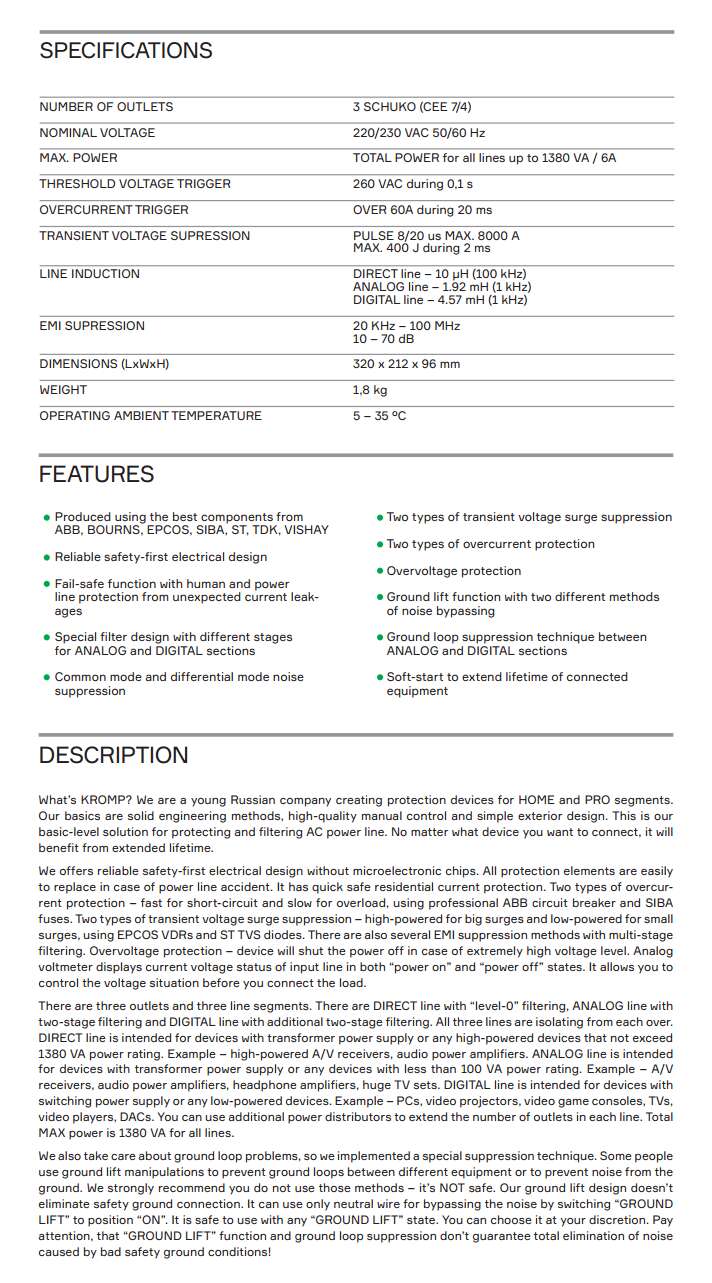

[SPECS.jpg]
[1.jpg]
[2.jpg]
Ввиду ограниченности по времени тур пока только по Москве.
@dennis — отзыв
@MigelDonDragon — отзыв
@Kirillizza — отзыв
@NightTiger — отзыв
@Alex_Nestoyanov — отзыв
Фильтр питания KROMP GHOSTBUSTER - новая ревизия в тур
Хочу представить новую ревизию авторского фильтра питания. Это результат работы над ошибками, которые были у прошлых моделей два года назад.
Разработка своя не срисованная, но и эзотерикой не пахнет. Закос под средний уровень Хи Фи.
Духовно это конкурент ISOL/Isotek но со своим видением. Идеологически близок подход поляков GIGAWATT PC, но без эзотерики и с гораздо меньшим ценником.
Перечитано много различной литературы в этой области, применены труды таких людей как Bill Whitlock, Henry Ott, Jim Brown, Дмитрия Андронникова, десятки статей от EPCOS, SIBA, Schaffner. Проводились различные испытания как на надежность, защитные свойства, так и на влияние работы аудиоаппаратуры.
Есть два экземпляра, хочу отдать в тур по Москве чтобы вновь получить обратную связь и отзывы.
Описание аппарата:
3 разделенных линии питания - DIRECT, ANALOG, DIGITAL (возможно использовать дополнительные распределители для увеличения подключений);
Подавление синфазных и дифференциальных помех на каждой из выделенных линий;
Специальный метод навивки синфазных и дифференциальных трансформаторов;
Два типа защиты от импульсных перенапряжений в сети;
Защита от долговременного превышения напряжения;
Два типа защиты от сверх токов;
Функция ground lift;
Функция подавления земляных петель;
Функция мягкого старта;
Защита техники и человека от аварий.

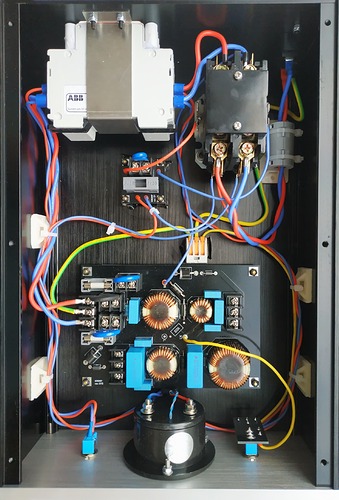

90% аппарата - это заводское исполнение, без особого колхоза. Платы повышеного уровня (толще плата и напыление дорожек, специальное покрытие иммерсионное серебро). Лучшие компоненты от таких производителей как ABB, BOURNS, SIBA, EPCOS, ST, VISHAY.
GROUND LIFT – функция фильтрации по трехпроводной или двухпроводной схеме, однако защитная земля не разрывается при этом никогда. Если же земля отсутствует в розетке – рекомендуется GROUND LIFT в положении ON.

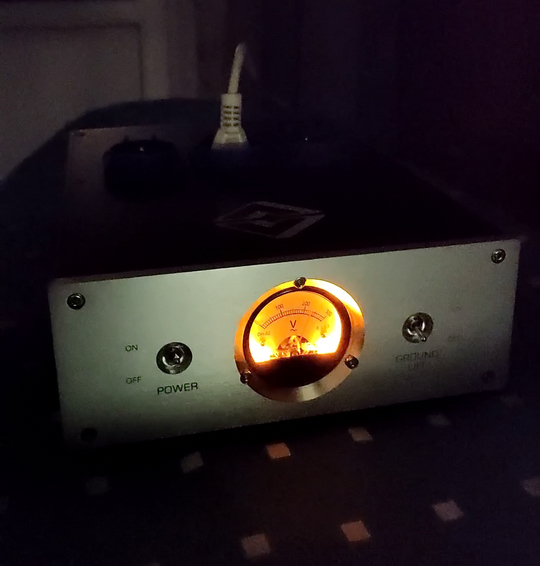

[IMG-20190920-WA0019]
[IMG-20190920-WA0020]
[IMG-20190917-WA0001]
[IMG-20190909-WA0005]
[IMG-20190909-WA0004]
[vlcsnap-2021-12-03-22h13m59s445]
Что изменилось с прошлой ревизии:
Замена разьема питания IEC на Furutech Gold;
Изготовлены новые катушки на новых магнитопроводах и увеличенным сечением провода – существенное устранение гула от фильтра;
Изменена схема фильтрации – немногого укорочен путь фильтрации для повышенной динамики;
Перевод катушки контактора на постоянный ток – используется схема с меньшим пусковым током и меньшим гулом;
Замена держателей предохранителя на другие с меньшим контактным сопротивлением.
Ценовой уровень 500 $
Спасибо.
ОБЗОРЫ
МОСКВА
@KjU — обзор
@M64 — обзор
@Gimmy — обзор
@dnm — обзор
@Timofeus — обзор
ПИТЕР
@DonPedro — обзор
УЛЬЯНОВСК
@Alexhit — обзор
САМАРА
@Sluhach — обзор
