Фильтр питания Black Box - слушаем ушами, внутрь не заглядываем — ЗАВЕРШЕН

Создатель Павел @KROMP
Занимаюсь разработкой фильтров питания шестой год, реализовано уже несколько предыдущих моделей. Разработка своя не срисованная, но и эзотерикой не пахнет. Закос под средний уровень Хи Фи.
Перечитано много различной литературы в этой области, применены труды таких людей как Bill Whitlock, Henry Ott, Jim Brown, Дмитрия Андронникова, десятки статей от EPCOS, SIBA, Schaffner. Проводились различные испытания как на надежность, защитные свойства, так и на влияние работы аудиоаппаратуры.
На данный момент есть два экземпляра. Хочу отдать в тур для того чтобы получить обратную связь и отзывы.
Духовно это конкурент ISOL/Isotek но со своим видением, и пока со своими небольшими минусами. Идеологически близок подход поляков GIGAWATT PC, но без эзотерики и с гораздо меньшим ценником.

Описание аппарата такое:
3 разделенных линии питания - DIRECT, ANALOG, DIGITAL (возможно использовать дополнительные распределители для увеличения подключений);
Подавление синфазных и дифференциальных помех на каждой из выделенных линий;
Специальный метод навивки синфазных и дифференциальных трансформаторов;
Два типа защиты от импульсных перенапряжений в сети;
Защита от долговременного превышения напряжения;
Два типа защиты от сверх токов;
Функция ground lift;
Функция подавления земляных петель;
Функция мягкого старта;
Защита техники и человека от аварий.
90% аппарата - это заводское исполнение, без особого колхоза. Платы повышеного уровня (толще плата и напыление дорожек, специальное покрытие иммерсионное серебро). Лучшие компоненты от таких производителей как ABB, BOURNS, SIBA, EPCOS, ST, VISHAY.

Спасибо.

Ввиду ограниченности по времени тур пока только по Москве.

@dennisотзыв
@MigelDonDragonотзыв
@Kirillizzaотзыв
@NightTigerотзыв
@Alex_Nestoyanov — отзыв

9 Симпатий

А ценник девайса?

1 Симпатия

Вот для кого предназначена эта спецификация? Это же русский производитель пишет на русском форуме. Почему англицкий?..

Интересно…

Давайте послушаем как есть, без цены и спецификации на русском, чтобы от звука ничего не отвлекало :grinning:

1 Симпатия

Без цены - не интересно даже читать отзывы, не то что слушать…

9 Симпатий

Без цены, чисто как музейный экспонат? Или товарищ продаж не желает?

1 Симпатия

Жаль что Москва only((( 90% потенциальных покупателей мимо. Нахожусь в начальной точке поиска сетевого фильтра. Послушал бы с удовольствием.

благодоря автору устройства @KROMP, аппарат у меня!
фото нет по просьбе автора (но визуально и тактильно, лично мне нравится)
а вот первые впечатления есть:
общее впечатление от первых минут прослушивания: хуже не стало! не словил ощущения что не нравится, музыка не ушла, не стало меньше, медленней и тому подобных формальных значений.
но формально я разницу услышал…
stay tuned)

2 Симпатий

Вчера погрел, потом послушал. Первые впечатления - потемнела тишина, улучшилась разборчивость, но есть опасения, что пострадал воздух. Уточню, что подключал ламповый усилитель в Analog, ЦАП в Digital, СD плеер в Direct через фильтр Гладиатор и понижайку Koden.

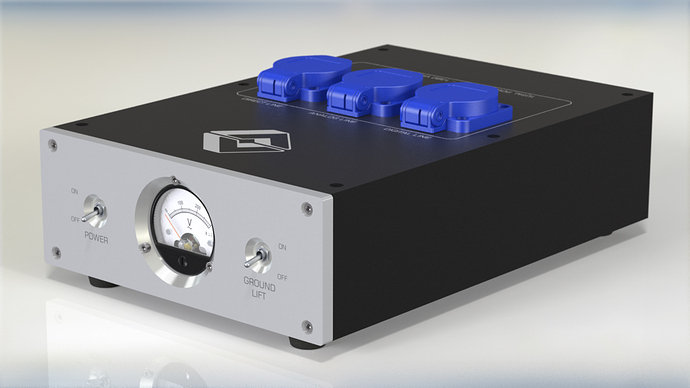

Сегодня подключил: подключал ламповый усилитель в Direct, ЦАП в Analog, СD плеер в Digital через фильтр Гладиатор и понижайку Koden. Плюсы остались, воздух вернулся. Супруга только сегодня заметила фильтр :grinning: “Ой какой красивый!” - сказала она увидев лицевую панель, так что WAF на уровне (вкус у супруги хороший). Мне тоже очень нравится лицевая панель, очень стильная!
Ground Lift в моём случае делает звук более открытым (линия только фаза и ноль).
Сегодня сильнее гудят все трансформаторы. Как в сентябре сильнее похолодало начали гудеть трансы, хотя до этого ничего подобного не было. Начинается к вечеру, когда сильнее, когда слабее, просто капец какой то.

5 Симпатий

Всем добрый день!

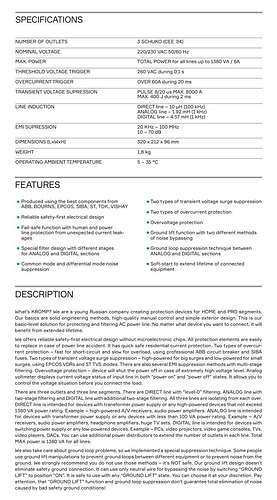

Как уже отметили аппарат разрабатывается с документацией на английском языке - действительно разработка направлена на экспорт (предыдущая модель продавалась только туда.). Мелкую серию буду планировать в России. Самые первые экспериментальные версии расходились штучно также в России. Если есть какие-то вопросы по переводу – отвечаю на них без проблем.

Ценообразование в процессе, дело это тонкое – большое количество факторов влияет, да даже количество аппаратов в производство влияет на 40% на конечную стоимость, но как уже указывал - это “средний уровень хай фай”.

Денис, расскажи еще про твою систему питания - как я понял для сети используешь преобразователь с батарейным питанием. Какие вариации подключения испробовал? GROUND LIFT используешь в каком положении?

GROUND LIFT – функция фильтрации по трехпроводной или двухпроводной схеме, однако защитная земля не разрывается при этом никогда. Если же земля отсутствует в розетке – рекомендуется GROUND LIFT в положении ON.

Кирилл, а что если предположить, что описываемый «воздух» берется в аудиотракте из сети питания? При задействии фильтра шумовая полка верхнего спектра падает, что и может вызывать подобный эффект. Есть ли разница между ANALOG и DIRECT?

2 Симпатий

Разве что предположить :grin: Под воздухом понимается прорисовка пространства, объёма, но так же и связь этого объёма с помещением. Звуковая картинка органично переплетается с объёмом помещения. Избыточная фильтрация же приводит к ощущению своеобразного вакуума в котором локализуются КИЗы, да, между ними темнота, но целостность музыкального полотна страдает.

1 Симпатия

ну вот и выоды по итогу 4х вечеров внимательного прослушивания:

цель знакомства с фильтром:
мне не нужно улучшение звука, у меня он есть! но не всегда((( когда есть -звук конечной. но он бывает несколько дней, а потом неделю нет, а потом снова неделю есть. нет зависимости от времени суток, выходные\будни. так вот я ищу способ зафиксировать звучание на уровне когда он есть.

достав из коробки, приятно впечатлился внешностью, габаритами.
подключил систему так: комп и моник в розетку 1, мейтнер (импульсный БП) в розетку 2, lavardin в розетку 3 и засел слушать:

первое что услышалось -гул.
загудело… что бы это значило? неужто фильтр гадит?
как оказалось, значило это увеличение отдачи по басу, оказывается мои полочники могут выдавать гораздо больше баса, чем я ранее слышал. а выяснил так: передвинул акустику - отодвинул от боковых стен и выдвинул ближе к середине комнаты. тут то бас перестал гудеть и стало просто слышно больше низкочастотной информации. (но в комнате стало тесно и неудобно, но бас…)

затем обратил внимание (вот тут непонятно: толи я обратил внимание, толи фильтр так акцентирует?) на тихие посторонние звуки\шумы которые не учавстуют в музыке, но рассказывают об атмосфере записи. без фильтра я их слышал если анализировал звук, а с фильтром они вдруг обратили на себя внимание. этот эффект не знаю как обьяснить, если это просто разница звучания с\без фильтра, то ту просто эффект привычно\непривычно, поэтому
не могу знать как лучше\хуже (мне и так и так нравится).

ну и общее впечатление от первых минут прослушивания: хуже не стало! не словил ощущения что не нравится даже когда услышал гул, музыка не ушла, не стало меньше, медленней и тому подобных формальных значений.
формально я разницу услышал, но она незначительна для меня, самое главное, приятность и интерес не уменьшились.

ну а смысл моего нтереса, пока не найден. нужно больше времени\репрезентатвной выборки.
(смысл устранить разницу в звучании системы -неделю играет, неделю не играет)

на 3ий вечер поймал то что ловил: включив систему в фильтр, 2 дня наслаждался музыкой, 3ий вечер -и вот оно: нет звука\музыки. меняю подключение компонентов к фильтру и… неа, музыка не вернулась, просто звук немного поменялся от перемены проводов\розеток. надо дальше разбираться\экспериментировать с подключением компонентов.
след вечер понес фильтр к знакомому недалеко: послушали пару треков без фильтра -нет звука. подключаем систему через фильтр: показывает напряжение в сети 210-215, слушаем теже треки. музыки не появилось (но влияние на звук услышали и оно положительное: вокал стал четче, тихие звуки погромче), нет эмоций и слушать не хочется. приношу домой, подключаю фильтр к совей системе -симптомы теже. выключаю.

итог: аппарат мою задачу не решает. но! когда у меня звук был -с фильтром нравилось больше чем без фильтра, звучание прям вот дорогим становилось. в моей системе он определенно улучшает звук, увеличивая НЧ диапазон и общее разрешение.
но когда звука нет -он бессилен

готов передать фильтр по эстафете

5 Симпатий

сегодня вот звука нет(((

Это не по питанию, это по эфиру.

вот тоже такие мысли посещают, у нас на районе много спец\гос\сикрет. учережденией. но это выше моего понимания -не победить(((

Может это связано с напряжением в розетке? Не пробовали измерять?

Я измерял. Совсем не влияет. У меня был усилить Quad 909, так он и при 200 вольтах в сети отлично звучал, вместе с сд-плеером Филлипс 304.

точно, от цифр напряжения не зависит. и при 215 может не быть звука и при 225. и наооборот.
периодически замеряю тестером

Надо замерять THD в сети, но для этого нужны дорогие приборы.
Фильтры могут бороться с EMI помехами, но вот синусоиду изменить они не могут.
