При создании стримеров и прочих устройств на базе Raspberry Pi, часто встаёт несколько вопросов:
Как удобнее расположить оба устройства в корпусе? Как безболезненно запитать отдельно Малинку и ЦАП, так чтобы не гнуть пины GPIO и не лезть в конструкцию самой платы ЦАПа?
Каждый решал эти и другие вопросы по своему, кто-то паял на макетной плате переходники, кто-то делал шлейфы, кто-то соединял всё это отдельными проводочками…

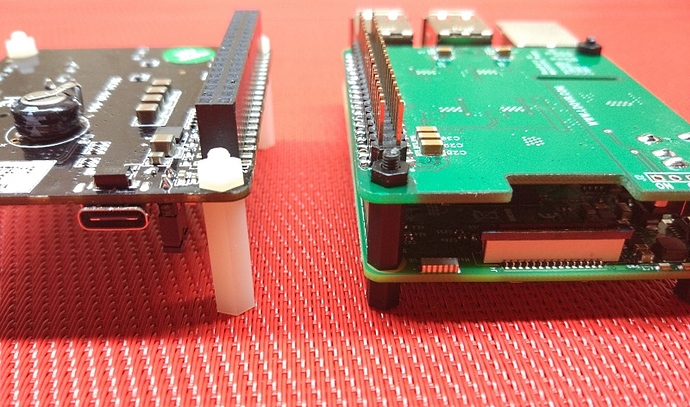

Выглядело это не опрятно и резало глаз эстетам и перфекционистам, хотя и выполняло свои функции:
Я тоже прошел этот путь, и пришел к выводу что нужна простая, недорогая плата-переходник, для нормального соединения двух устройств, позволяющая экспериментировать с раздельным питанием.
В результате поисков в сети Интернет, я не нашел готового решения, которое удовлетворяло бы мои требования, поэтому решил сделать такую плату сам. Что из это получилось, можно увидеть ниже:

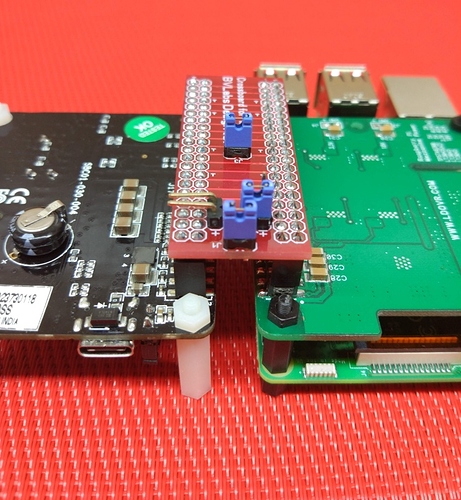

Плата Crossboard for HAT v.1
Данная плата позволяет разнести два устройства в одной плоскости, не строя этажерок.

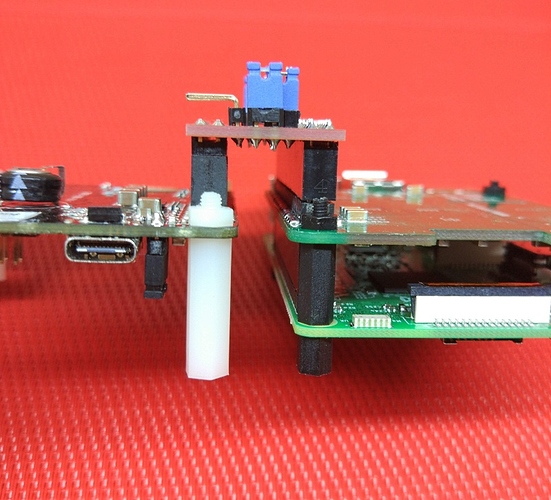

Выглядит это вот так:
Это позволяет совбодно разместить любой радиатор на Малинке, который не будет мешать устройству которое ранее было над ним, бонусом идет хорошее охлаждение и минимум наводок, так как плата ЦАПа расположена в стороне.
Теперь что касается раздельного питания. Есть три варианта питания:
1. ЦАП и Малина питаются от разъема microUSB на Малине, это решение на фото выше.

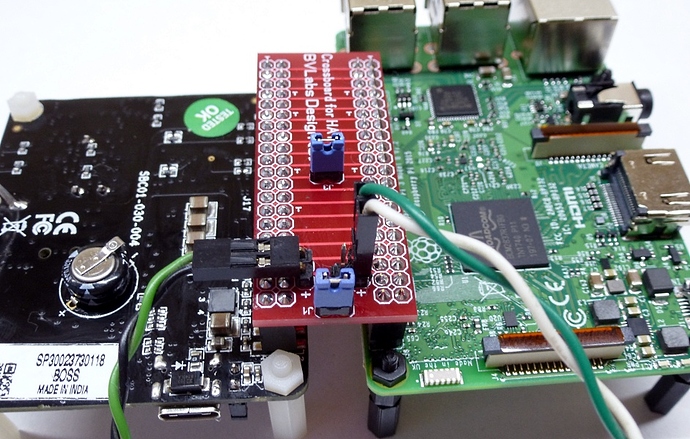

2. Малина питается от разъема microUSB, ЦАП питается от отдельного источника:
3. Малина питается от своего внешнего источника питания, ЦАП питается от своего:
Два голубых джампера на плате позволяют отключить питание 3.3В от Малины до ЦАПа.
Земли можно коммутировать на своё усмотрение:
Там же, снизу можно коммутировать подачу напряжения с Малинки на ЦАП на постоянной основе с помощью СМД перемычки. Есть место для установки шунтирующегео, помехоподавляющего, конденсатора со стороны разъема для ЦАПа.
Как вы понимаете, можно ставить разъемы как с прямыми выводами, так и с угловыми, всё зависит от вашей фантазии и конкретной реализации законченного устройства.
Ну вот вроде и всё, жду конструктивной критики и предложений по улучшению или добавлению нового функционала.
