Винтажные CD-плееры

Под винтажными CD-плеерами мы понимаем плееры первого-второго поколения, с 1982 года до начала 1990-х. Первые плееры были на основе очень надежных транспортов Philips CDM-0, CDM-1, CDM-2. Ну и мультибитные чипы Philips TDA1540D/P и Philips TDA1541 — это многих славный путь!

Полезные ссылки

Серия статей от @YG на stereo.ru

  1. Что умеет и как звучит самый первый CD-проигрыватель? / Stereo.ru
  2. Philips CD104: тест самого популярного из винтажных CD-проигрывателей / Stereo.ru
  3. ​Изучаем самый популярный мультибитный ЦАП Philips TDA1541 / Stereo.ru
  4. Сравнительный тест винтажных CD-проигрывателей на ЦАПе Philips TDA1540: самый музыкальный чип / Stereo.ru
  5. Пять CD-проигрывателей на ЦАПе Philips TDA1541: японский технофетишизм (часть 1) / Stereo.ru
  6. Пять CD-проигрывателей на ЦАПе Philips TDA1541: лебединая песня (часть 2) / Stereo.ru
  7. Сделать Bitstream и умереть: что натворил Philips, чтобы цифровое аудио стало дешевым? / Stereo.ru
  8. Изучаем вершину Bitstream-концепции: чипсет DAC7 / Stereo.ru
  9. Эволюция ЦАПов Philips Continuous Calibration: окупай-удешевляй / Stereo.ru
  10. Запускаем внешний конвертер на базе легендарного Philips TDA1540 / Stereo.ru

Еще про винтаж

  1. Обзор высококачественных проигрывателей компакт дисков с 14-ти битными цифроаналоговыми преобразователями
  2. Две темы на hifidelity https://hi-fidelity-forum.com/forum/thread-4593.html и https://hi-fidelity-forum.com/forum/thread-64711.html
  3. Отличная серия статей по старым плеерам Philips и Marantz https://www.hifi-advice.com/blog/review/digital-reviews/cd-player-reviews/classic-philips-and-marantz-cd-player-comparison/

Старые плееры часто требуют внимания и заботы

Продолжая обсуждение из CD-транспорт — выбор лучшего тут:

Чтобы не засорять другиеветки, перенесу пока обусждения сюда.
Проблема что хорошо играющим CD плеерам уже хорошо за 20 лет… и им нужен уход.
Вот и я после долгожданного преобретения Philips CD880, пытаюсь заставить его играть.
Его видимо в пересылке хорошо роняли… теперь заикается сначала диска. Вторую половину играет нормально.
Сейчас решил разобрать и смазать…

19 симпатий

Послежу, тк такая же проблема с плеером на vam 12.5. После замены головы перестал читать некоторые диски, которые раньше читал. Сбивается по ходу воспроизведения. Как правило не играет первые треки на диске.

Мой линн карик тоже на некоторых сбивается. Мастер сказал не спеши менять голову, могу почистить.

Ну голову я поменял уже)) после замены стали наблюдаться вышеописанные симптомы + шумит/стучит при расскручивании диска. Может конечно я что-то не так собрал, х/з…

Вадим, может будет полезно:
https://translate.google.com/translate?sl=en&tl=ru&u=https%3A%2F%2Fdindiki.com%2F%3Fcdm1-laser-service&result=Получить+перевод
https://dindiki.com/?cdm1-laser-service

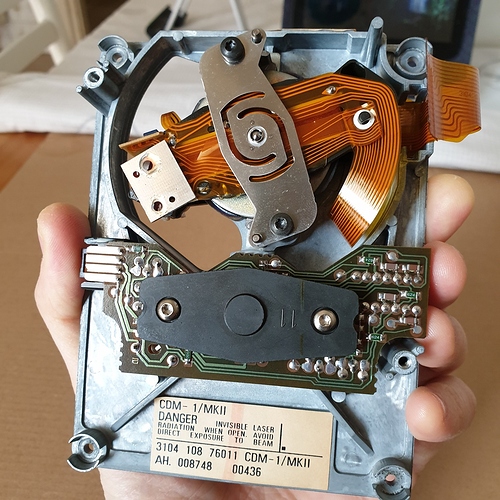

Там про CDM-1, но вникнув в CDM-1 mkII понимаю, что многое похоже.

2 симпатии

Спасибо Максим.

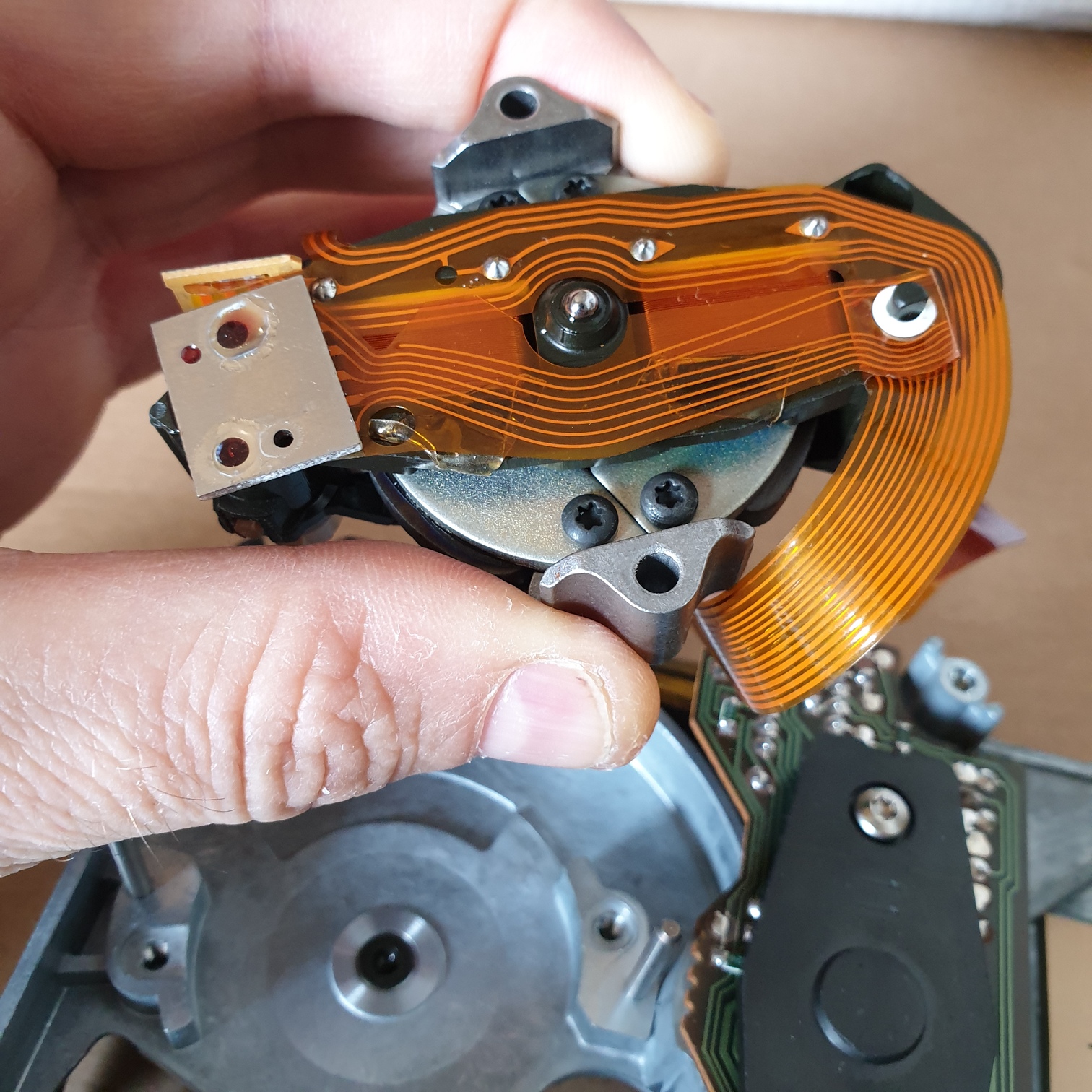

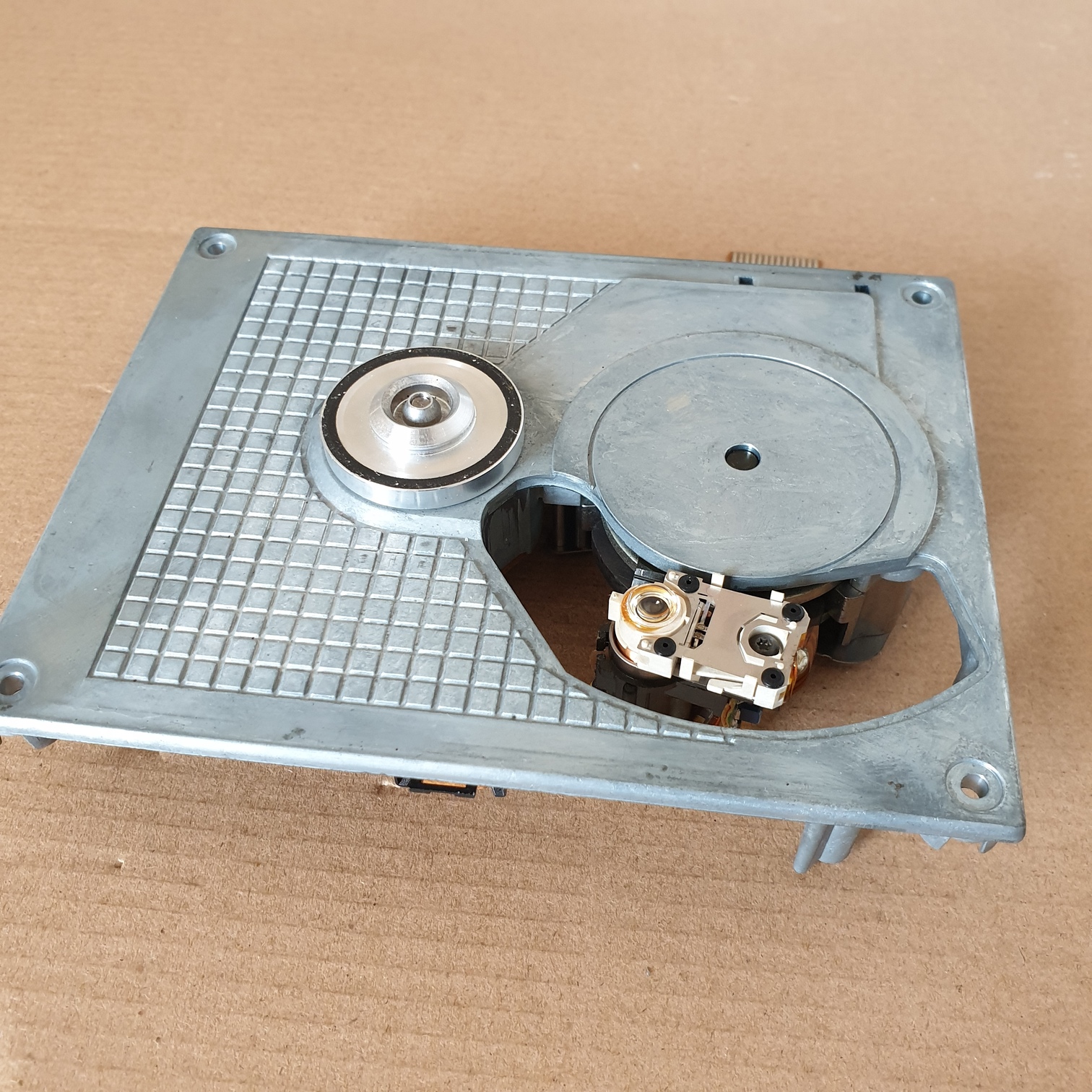

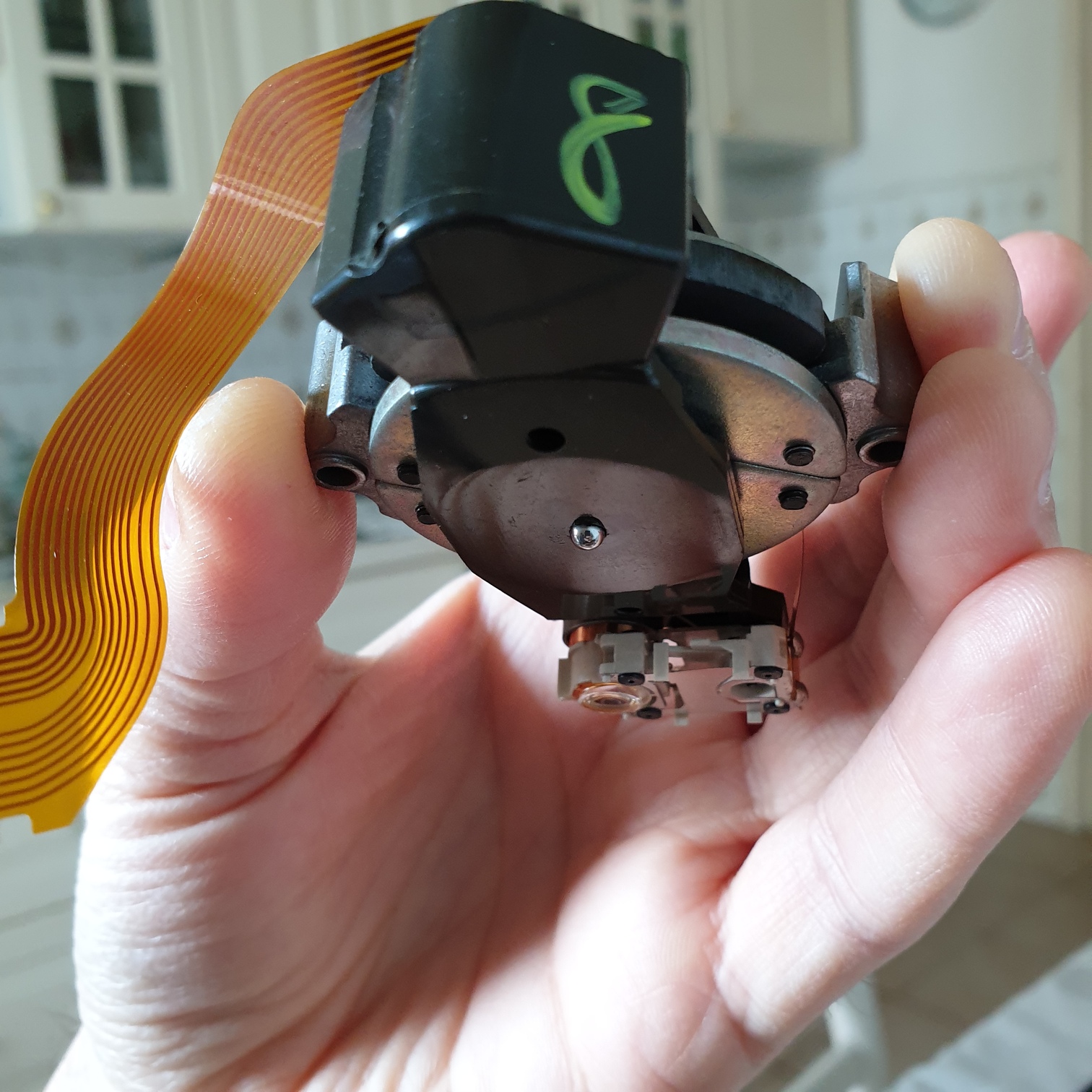

Мой плеер заиграл, разобрал, смазал и наклеил обратно ту пластмасску как писал.
Подозреваю она важна но и без нее можно настроить, т.к. есть аппарат без этой пластиюмасски (тоже отпала) и играет. Подозреваю что можно фокус подстроить и скомпенсировать ее отсутствие, но я крутить ничего не хотел. Рад что все заиграло. Понравилось что в этих плеерах можноо все до винтика разрбрать и исправить в большенстве случаев.
Буду в этой теме и дальше описывать свои приключентя с винтажными CD.

6 симпатий

Вадим, а у нас с @Lexx69 пока не получается победить мой Маранц :frowning: Может поделитесь подробностями как настраивали? Только мой наоборот вначале что-то играет, а потом заикается…

Какой марантц? CDM ?
разбирали, смазывали?

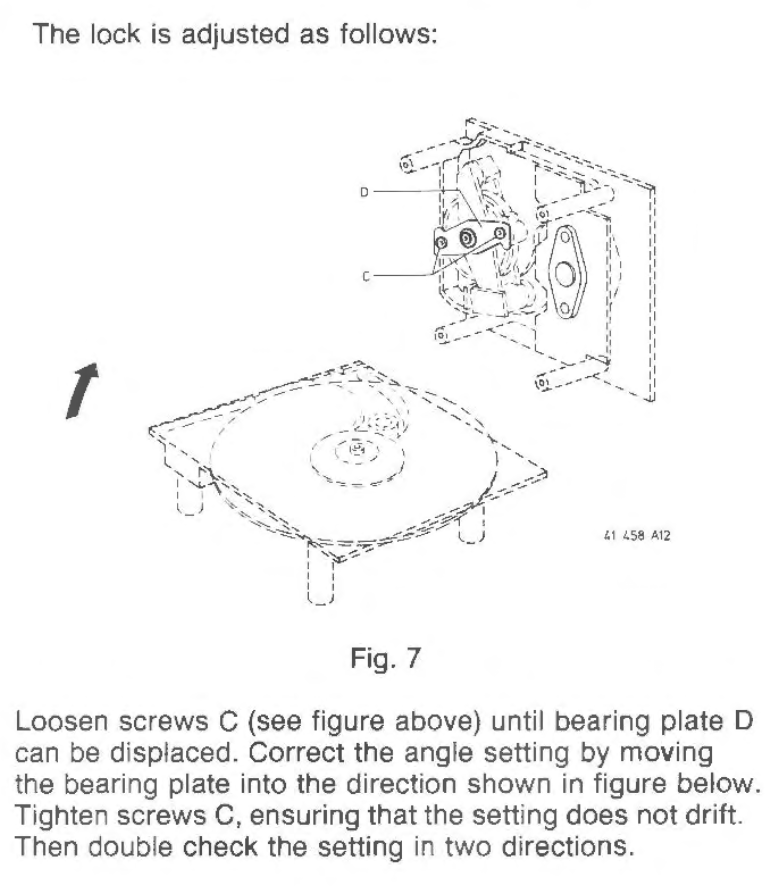

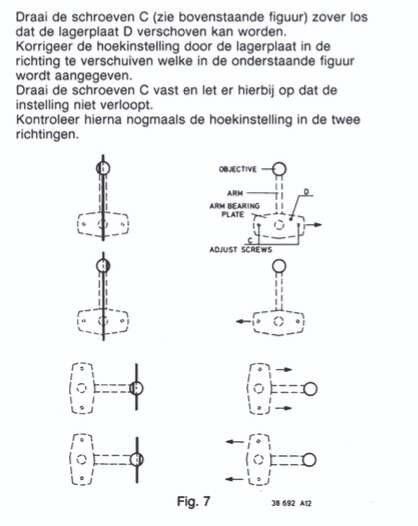

Marantz CD 75SE mkII на CDM-1 mkII. И разбирали и смазывали, но все равно запинается. Электролиты все мелкие поменяли. Пишут, что после разборки надо угол выставлять, а как он регулируется понять не можем. Пластина показанная в СМ не двигается как положено:

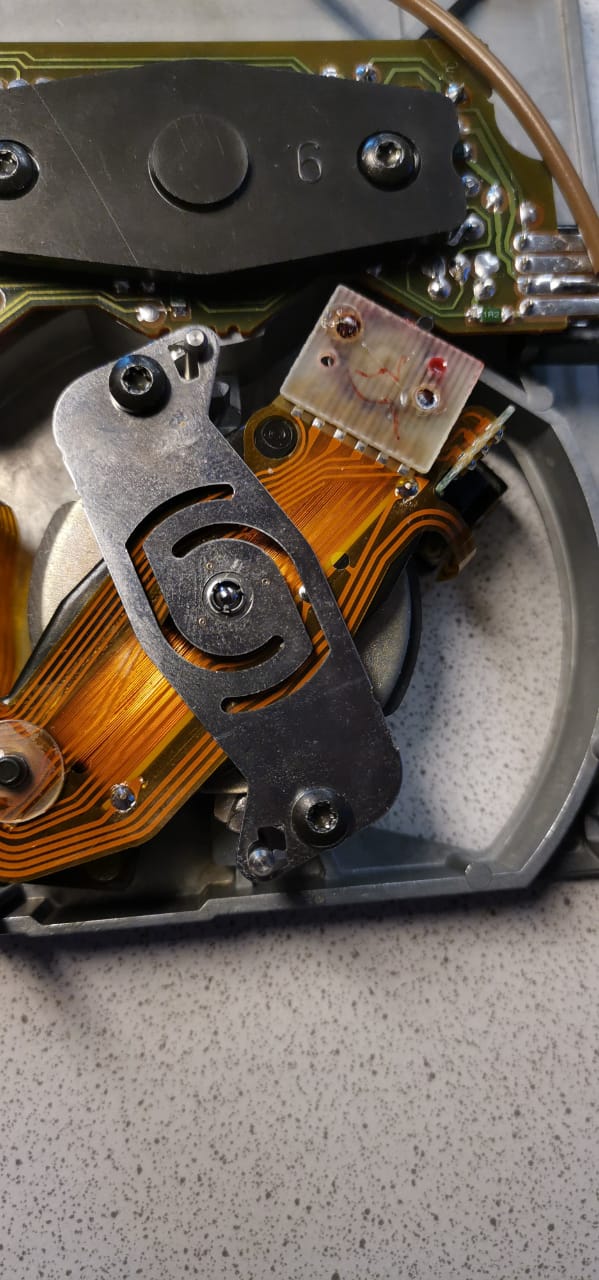

Вот эта:

похоже это пластинка мотора? нет?

Нет оси Armа.

точно?! как по мне на схеме речь о моторе :wink:
и я бы это пока не трогал

Да, правда, это ось рычага лазера.

Разве мотор?


А куда тогда копать?

Где копать, будем думать. Синий конденсатор филипс сменили?

Ага, поменяли.
Значит эту регулировку ошибочно вставили от CDM-1. Там похоже можно ось сместить.

даже незнаю… возможно, но такие ошибки в сервис мануале… хмм.
По твоей проблеме, я бы собрал, без передней дверки, чтобы понаблюдать как линза работает. И попробовал настроить оффсет фокуса.

Изменением положения пластины под мотором можно тоже слегка сместить ось от вертикальной – соответственно плоскость диска не будет параллельна лазеру (во всех его положениях от начала до конца).

2 симпатии

тоже вариант

по своей проблеме, ошибки были с первой половиной диска, пришел к выводу что это из-за скорости, т.к. вначале скорость вращения выше, то и более быстро надо реагировать фокусу. Вот у меня без пластинки это похоже вышло за пределы настройки.
Хотя, с другой стороны, вибрация вверх вниз к концу выше, но и скорость меньше.

1 симпатия

Она вставляется в пазы основания, регулировать нечего.

Спасибо, классная статья! Жаль - перевод машинный… надо сидеть, «олитературивать» его))
