Конструктивно двигатели проигрывателей серии SL и SP-10MK2 различаются в нескольких аспектах.
В серии SL двигатель имеет открытую конструкцию как сверху, так и снизу. Сверху это модно увидеть просто сняв платтер. Снизу это выглядит вот так.
Спойлер

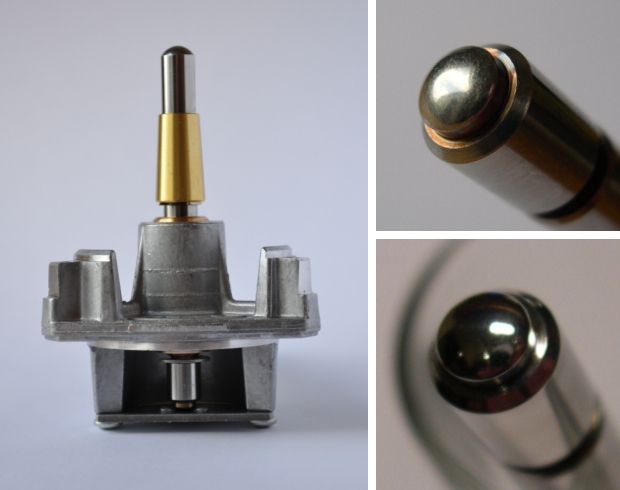

Вал двигателя (шпиндель) упирается в металлический ограничитель закругленным металлическим концом. В MK2 эта часть двигателя открыта, в последних модификациях серии ее сделали закрытой.
В SP-10MK2 в этом узле используется подшипник скольжения, который упирается в крышку двигателя. На конец вала надет колпачок из торлона. Этот материал применяется в узлах, работающих с постоянным трением. Он устойчив к высоким температурам и износу, хорошо работает на сжатие и его можно применять со смазкой.

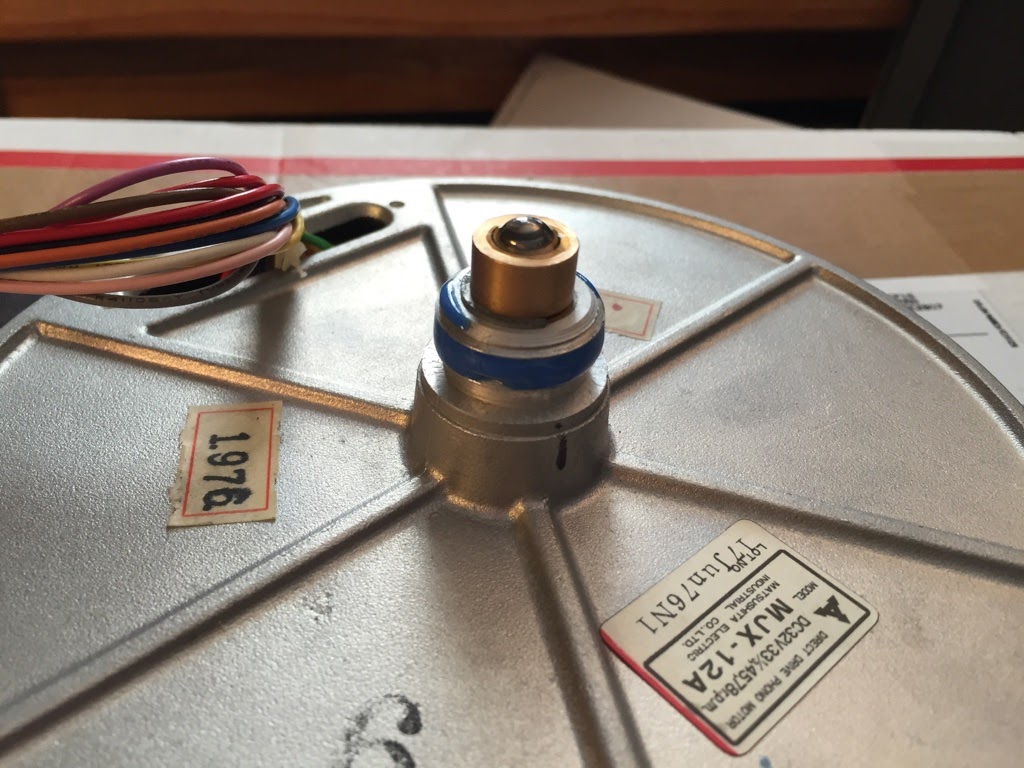

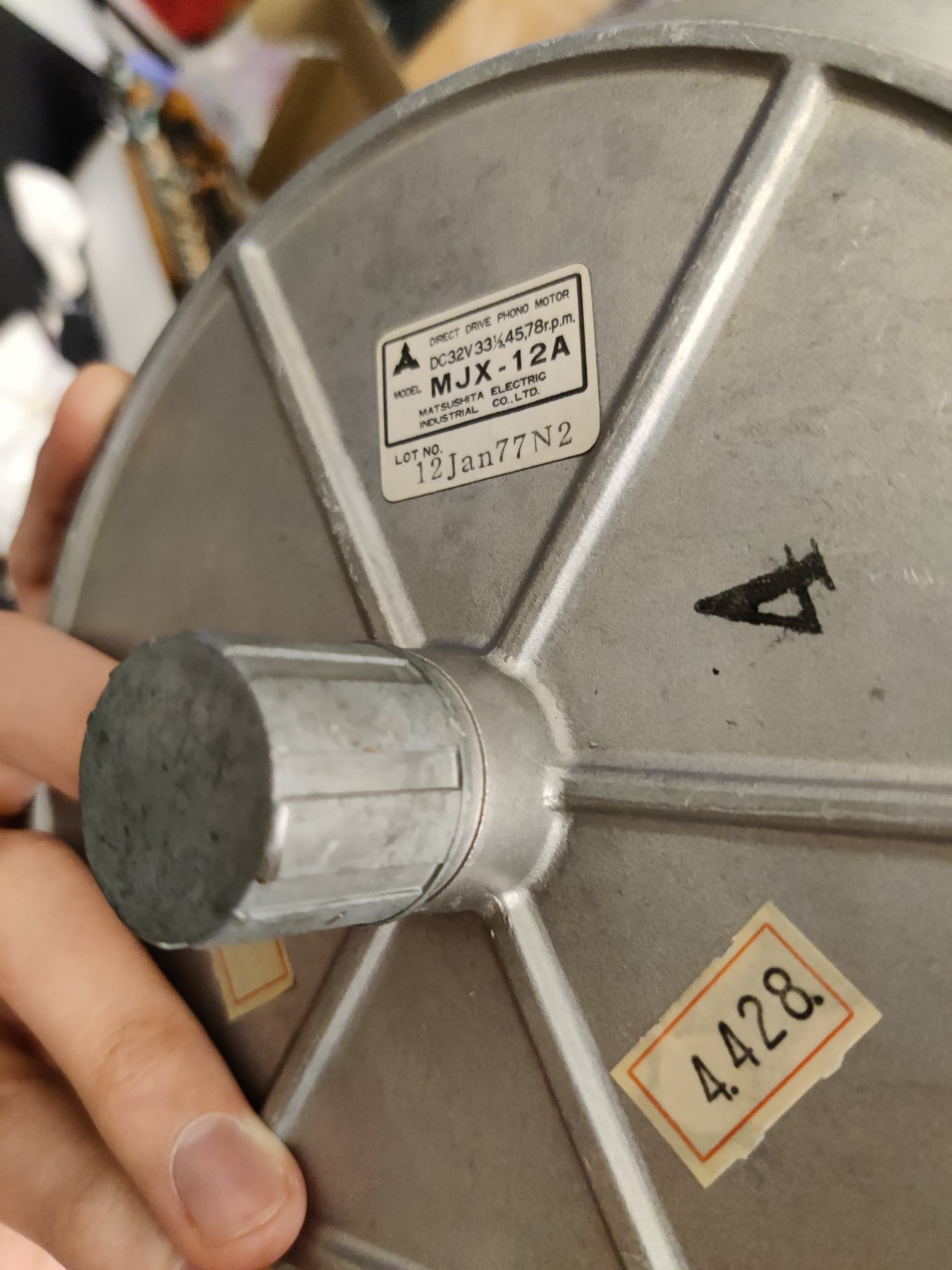

Фото не все мои, потому что я не все фотографировал в процессе работы. На первом двигатель со снятой крышкой, хорошо видны внутренности. На втором обратная сторона крышки двигателя на котором виден магнит и вал без колпачка из торлона. На третьем обратная сторона двигателя, видна этикетка с датой изготовления, моделью и питанием двигателя. Также видна крышка подшипника двигателя. На четвертом фото крышка подшипника снята, виден сам подшипник. На пятом вал с колпачком из торлона.
Также пара слов о том, что забыл упомянуть ранее. Моторы SP-10MK2 широко использовались на радио BBC, они пришли на замену Garrad. Также у мотора имеется скорость на 78 оборотов, для прослушивания пластинок из шеллака и отсутствует питч контроль. Мотор обладает кварцевой стабилизацией скорости.
Дальше расскажу про устройство тормоза и покажу как выглядит электроника внутри.
