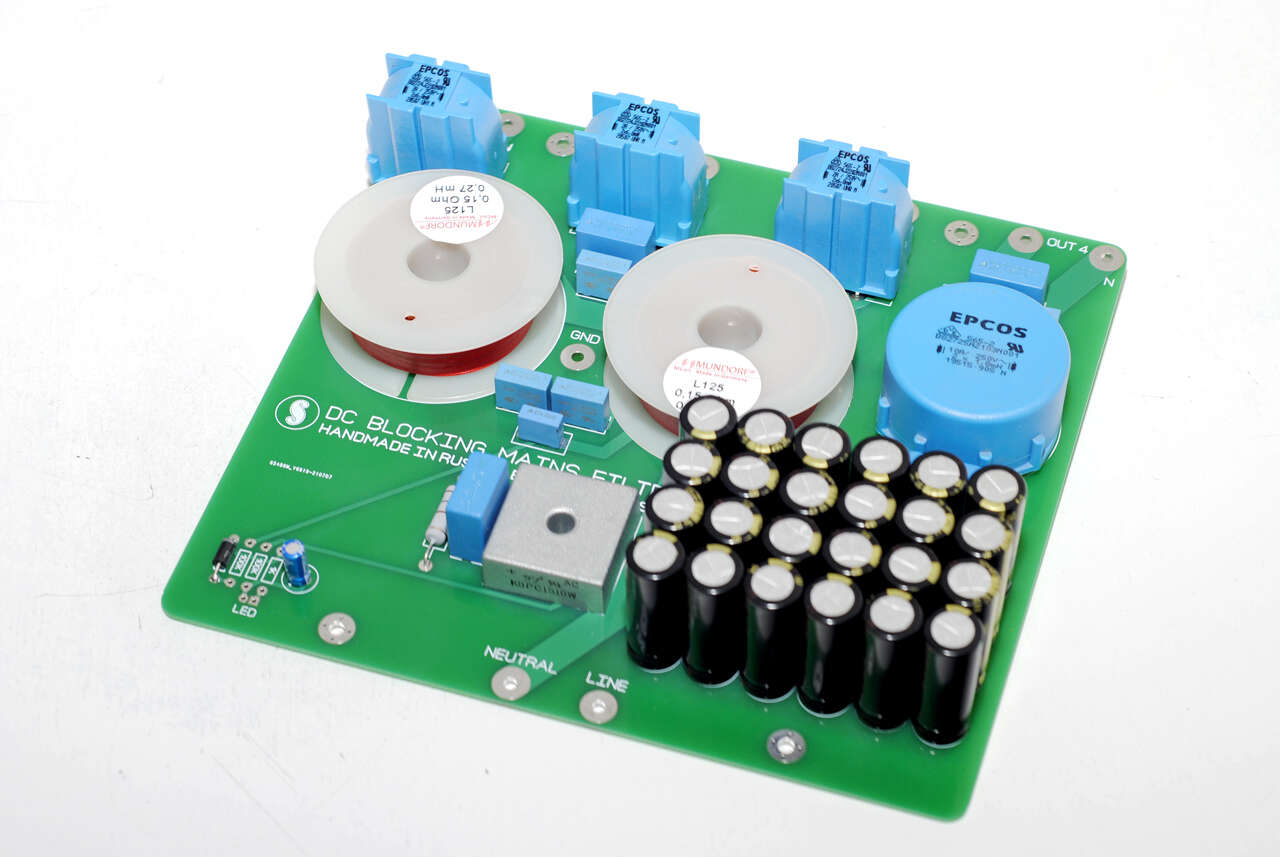

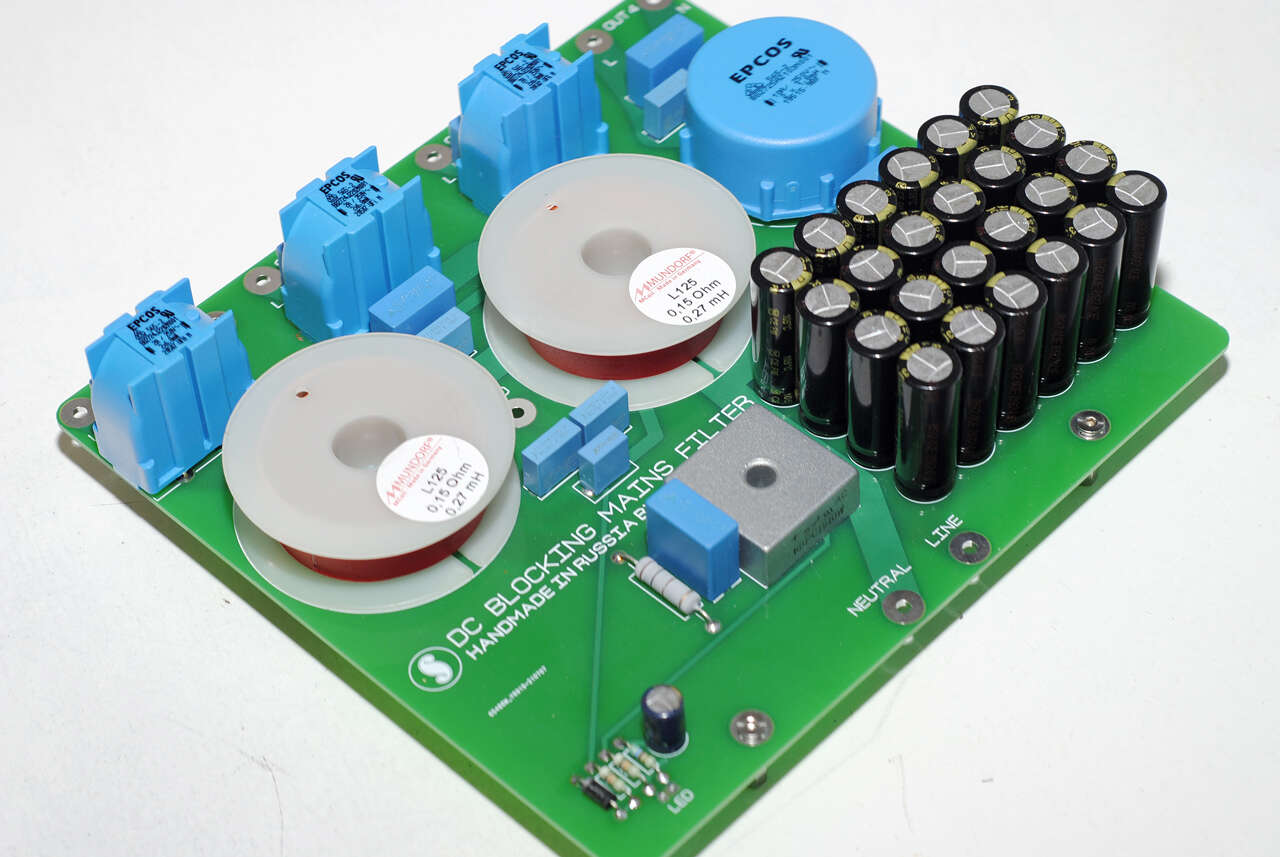

Сетевой фильтр на 3+1 розетки (DC Blocking)

Сетевой фильтр-распределитель на 3+1 розетку. Три розетки для слаботочных (до 2А) потребителей и одна под сильноточный (до 10А). Встроенный фильтр постоянной составляющей сети.
Каждый потребитель имеет свой независимый фильтр. Разводка земли “звездой”.
Собран на комплектующих следующих производителей: Mundorf, EPCOS, Panasonic. кабель внутренней разводки - Canare 4 кв.мм.

Стоимость 35000 руб.

20 симпатий

Один экземпляр нашел владельца. Возможно изготовление на заказ.

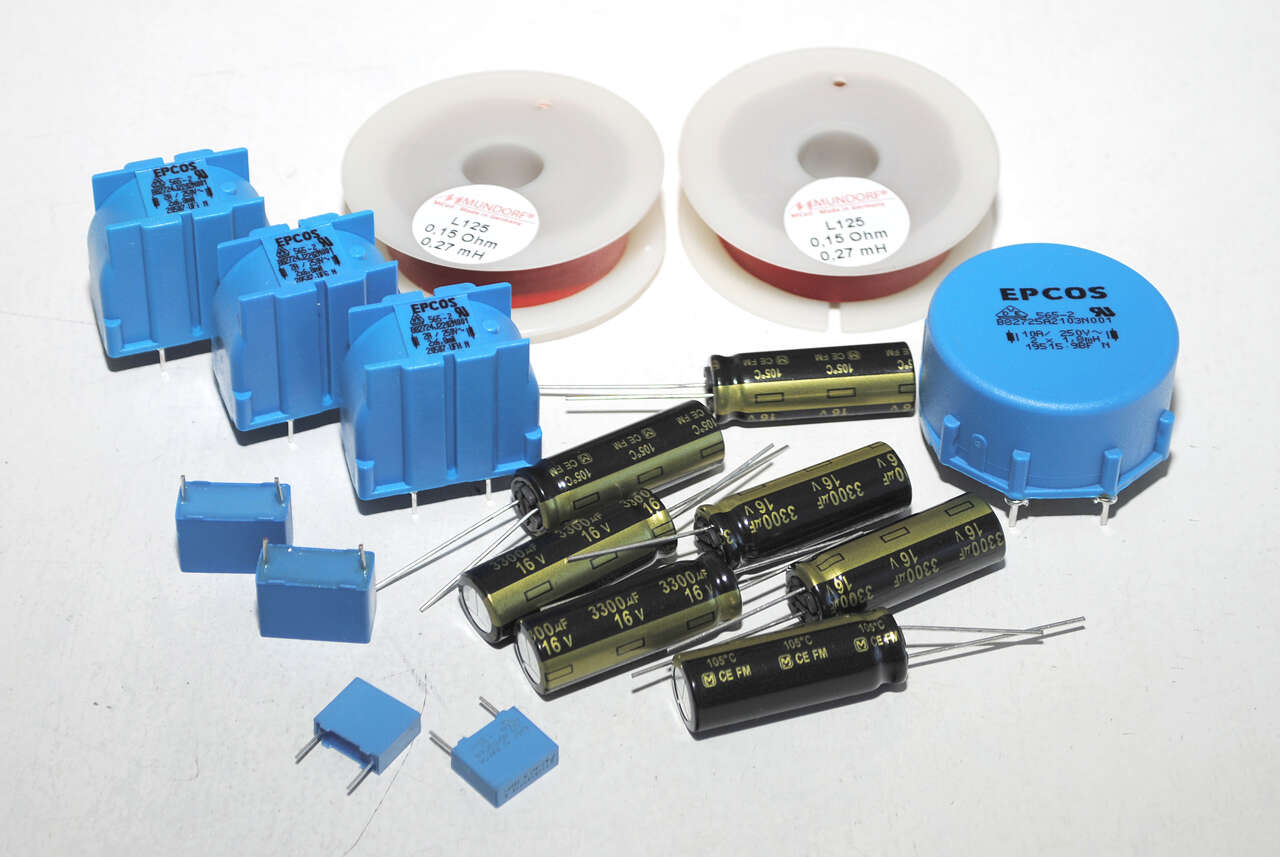

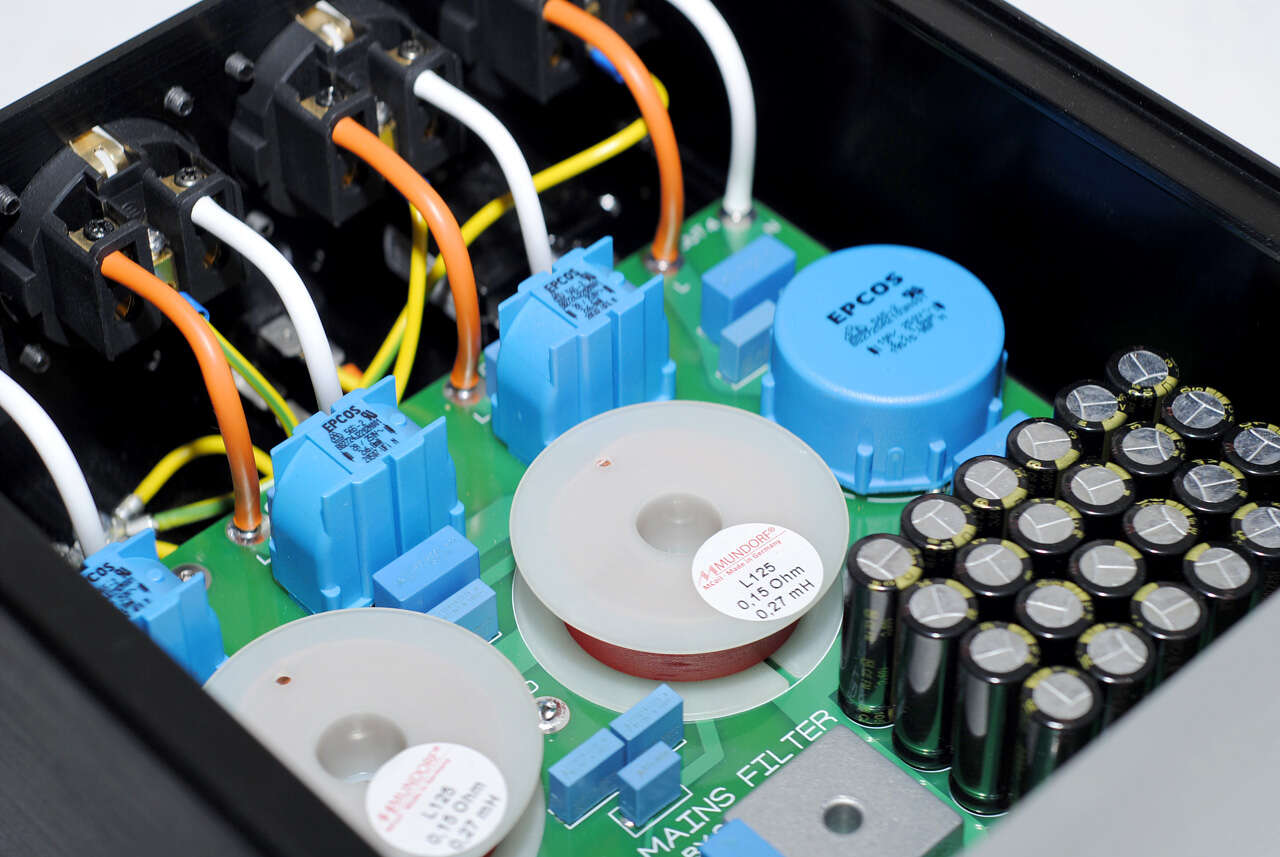

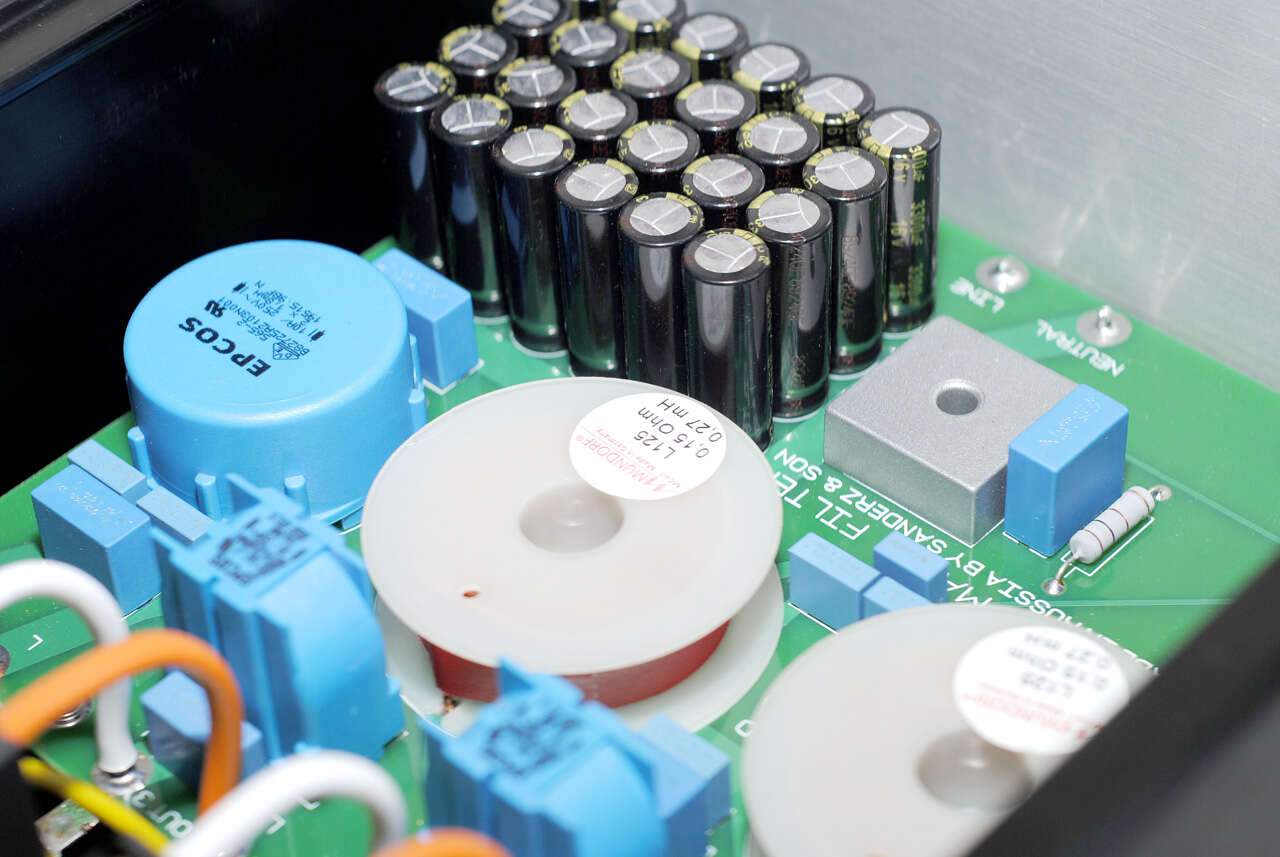

Комплектующие, использующиеся при изготовлении фильтра-распределителя.

3 симпатии

Возможно изготовление на заказ.

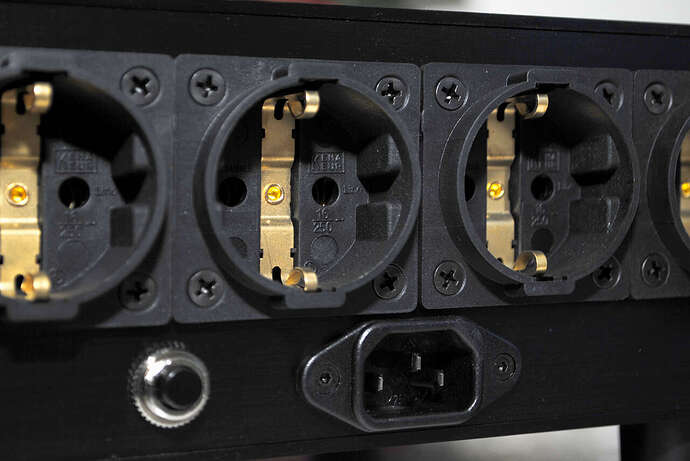

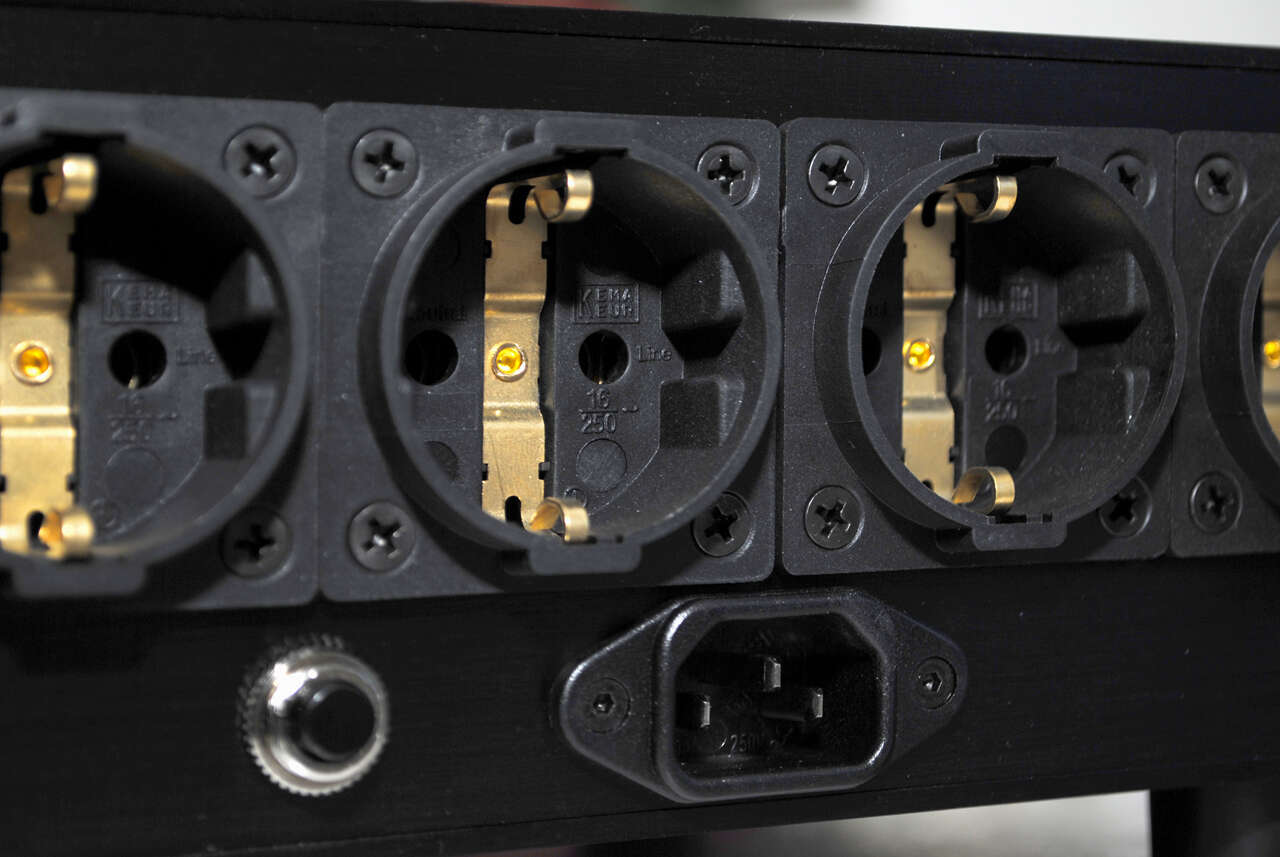

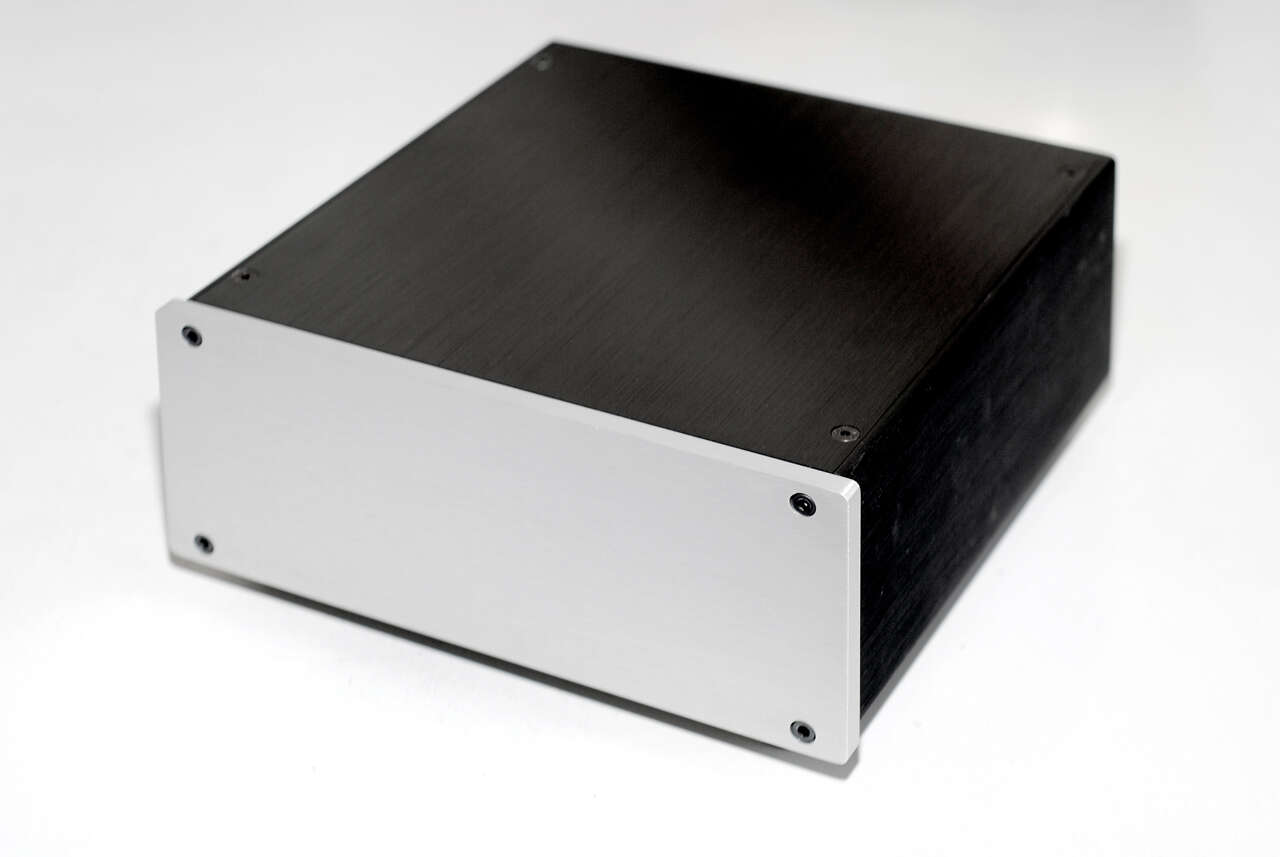

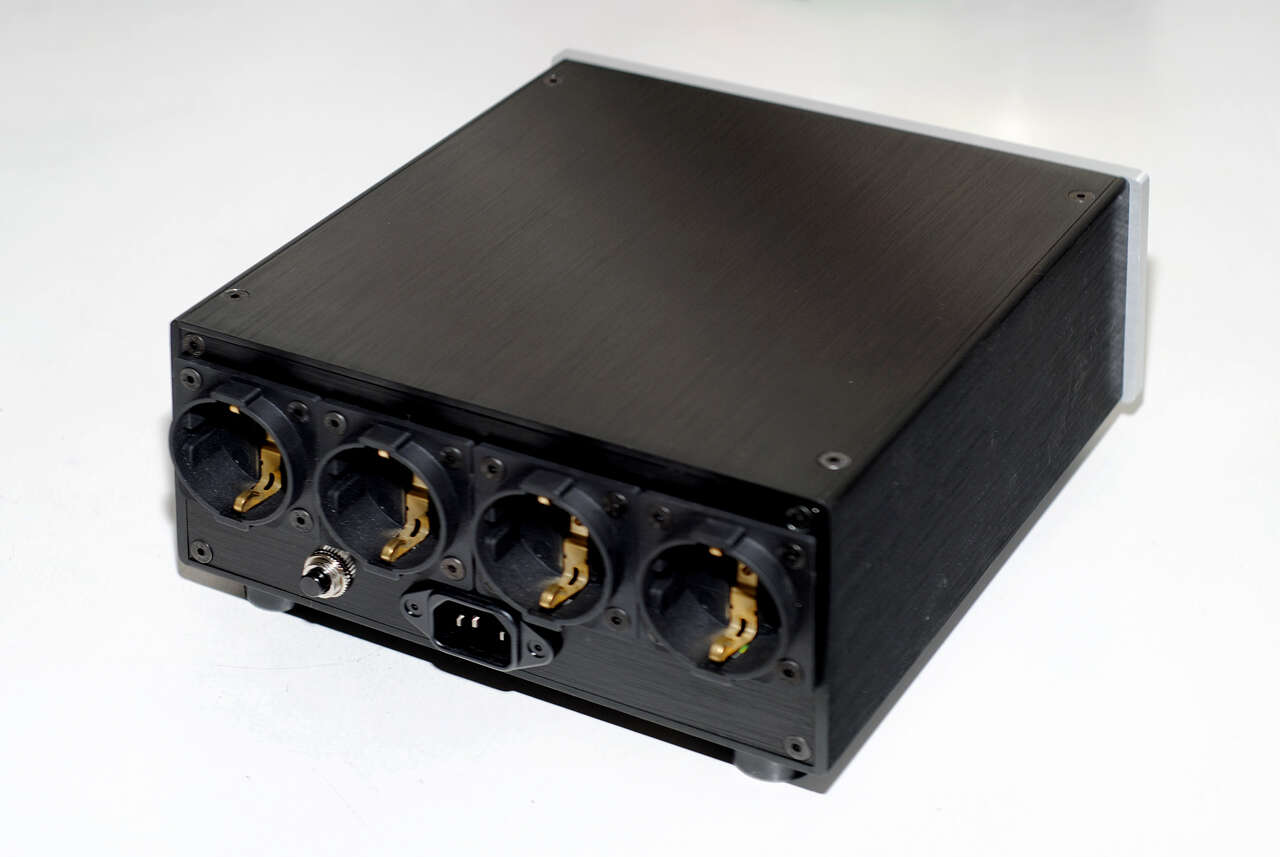

Сетевой фильтр на 3+1 потребителя.

3 симпатии

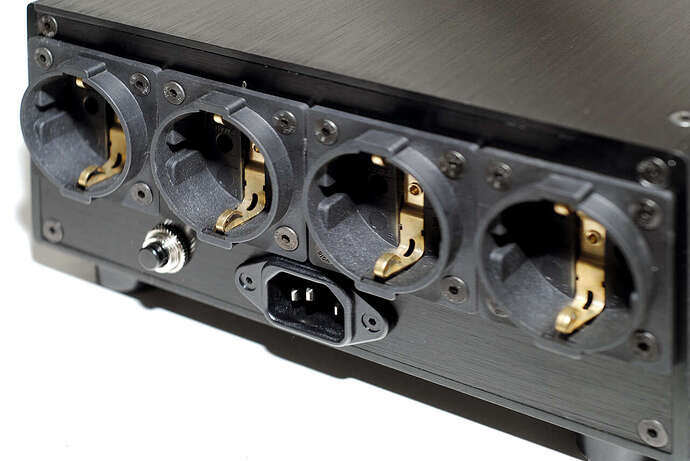

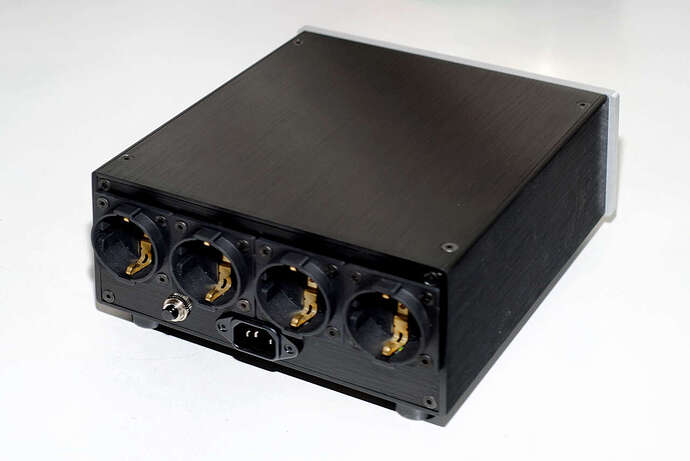

Возможна версия фильтра на четыре малоточных (до 2А) потребителя со встроенным фильтром постоянной составляющей сети. Стоимость - 35000 руб.

.

2 симпатии

Отличный вариант (4+0) для улучшения звучания ЦАПа, преампа, кучи ЛБП для паровозиков. Особенно учитывая, что любой сетевой фильтр может подъедать динамику на усилках и их лучше подключать напрямую

2 симпатии

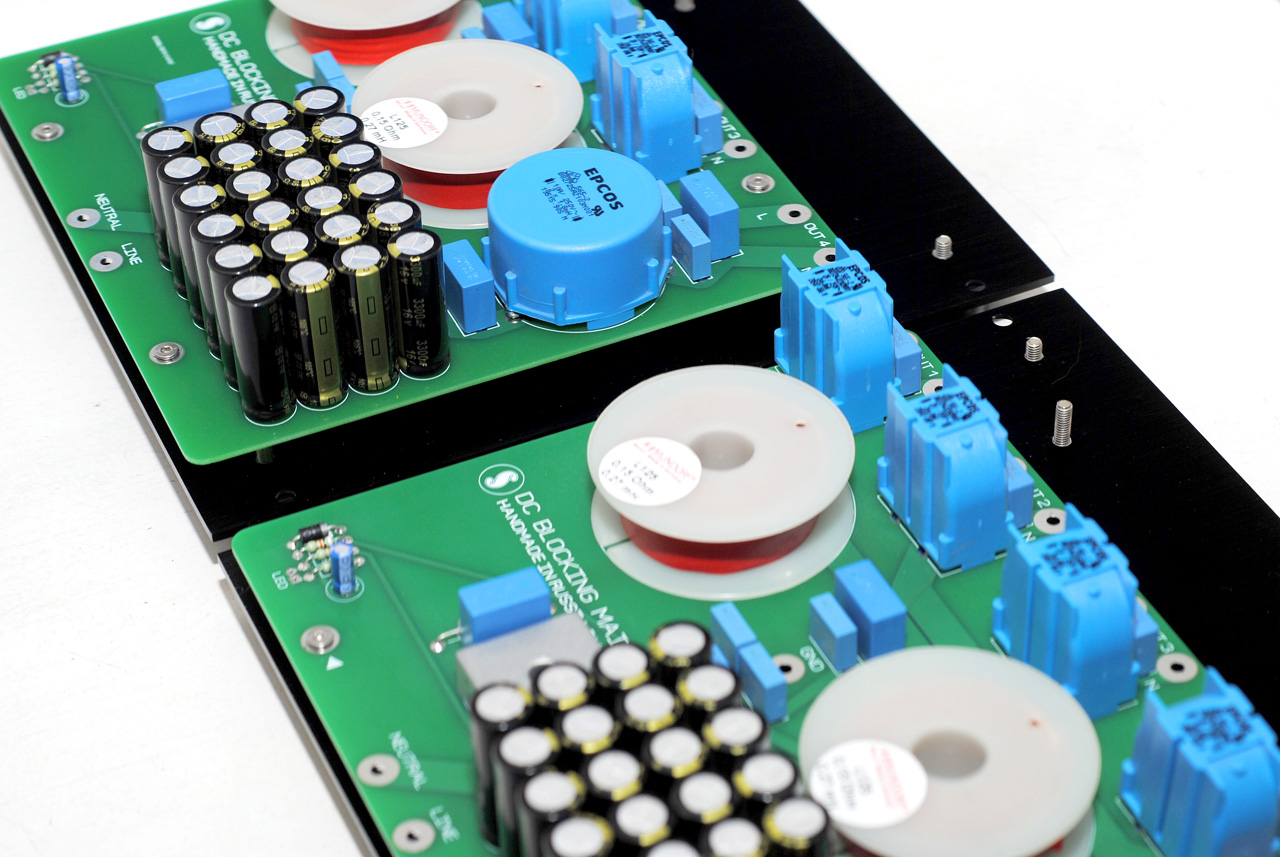

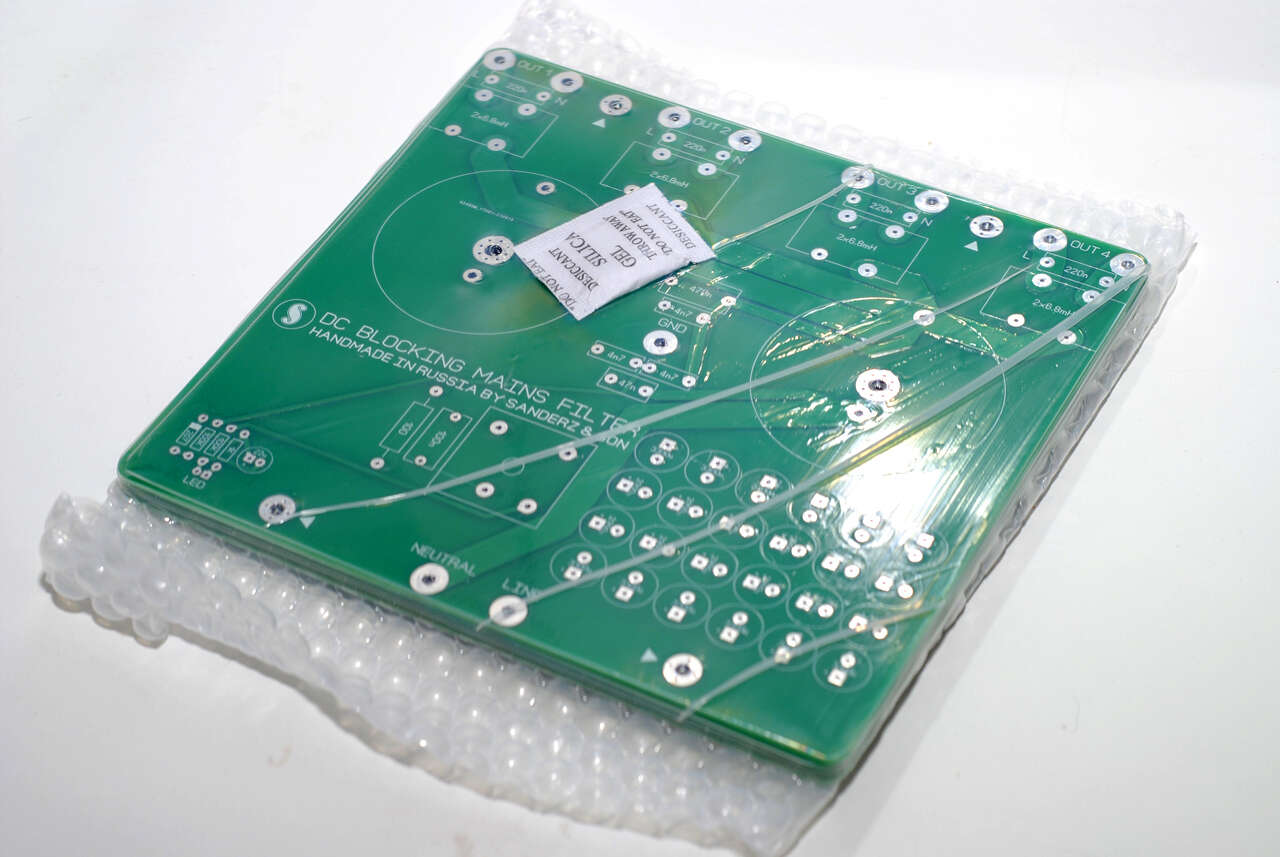

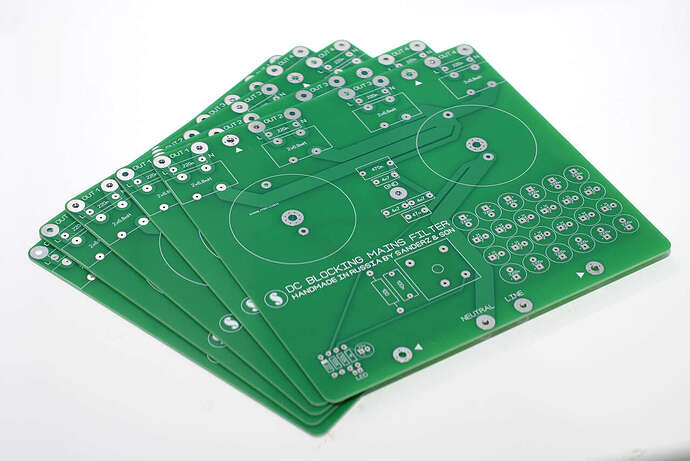

Платы под этот вариант приехали.

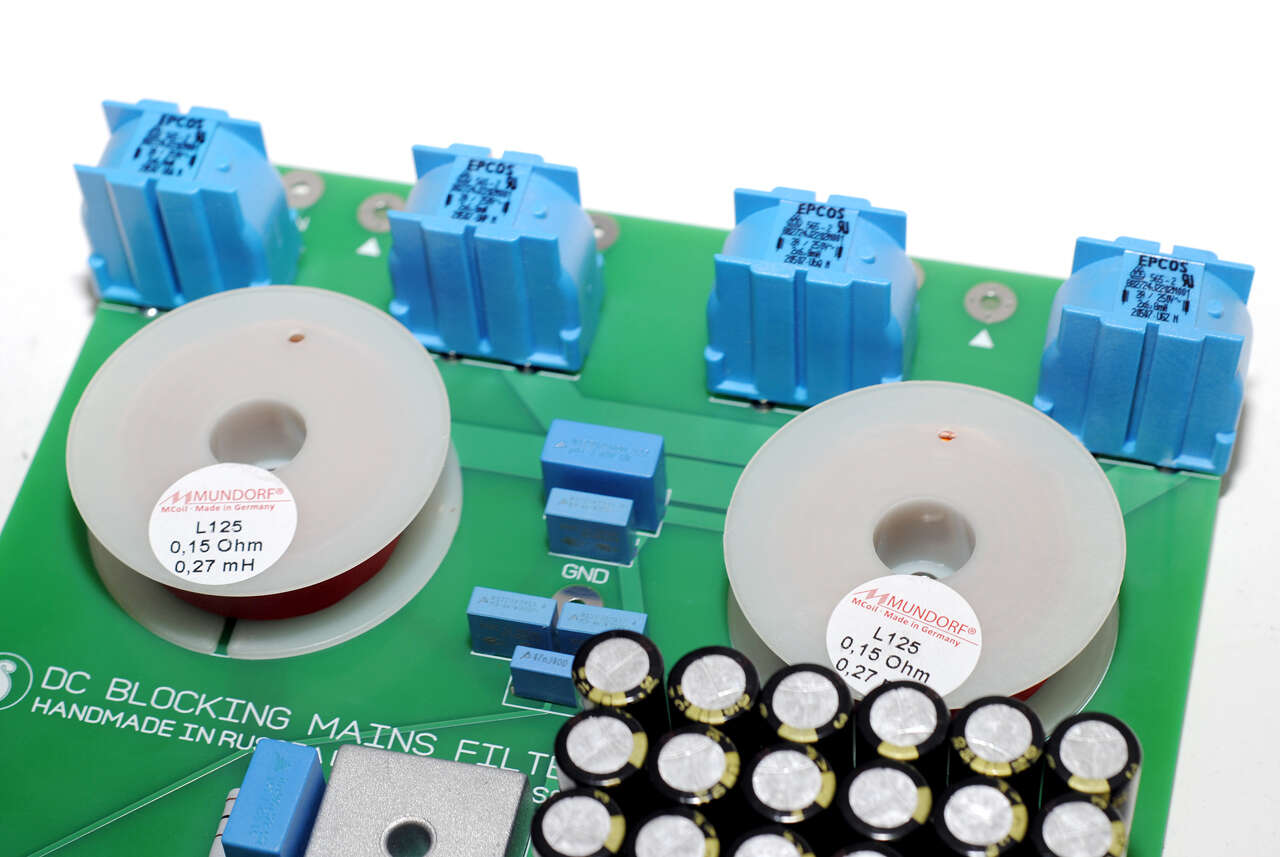

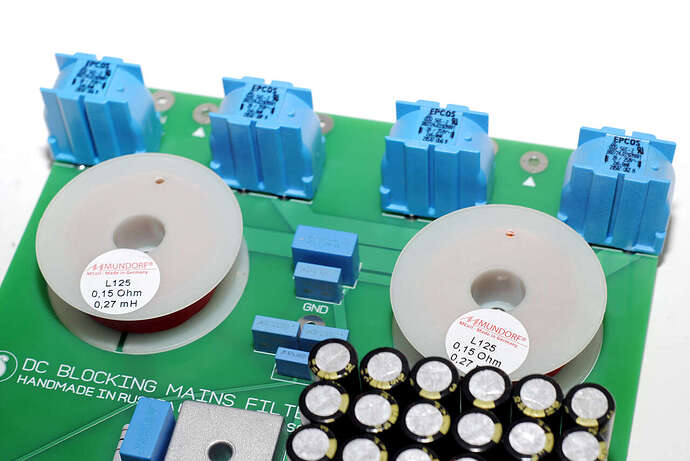

Началась сборка первого заказанного экземпляра фильтра на четыре потребителя (ток до 2А).

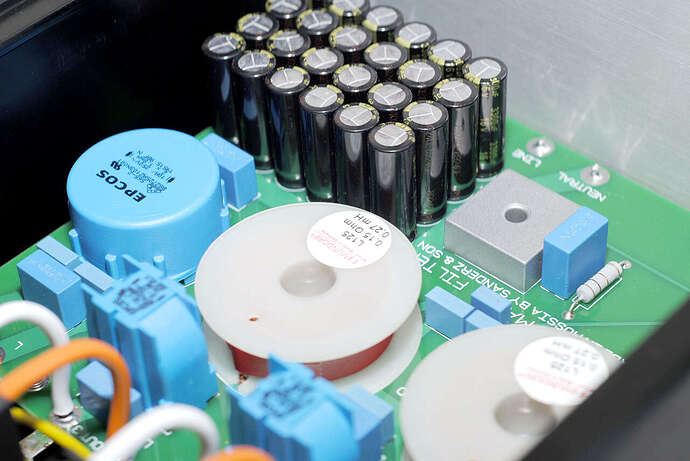

И параллельно идёт работа над фильтром на 3+1 потребителя.

3 симпатии

Принципиальную схему глянуть можно?

А можно фото печатной платы с обратной стороны?

1 симпатия

Для каких целей? :unamused:

Если честно, просто любопытно:-) Пытаюсь понять со своими скудными знаниями принцип работы.

1 симпатия

Принцип работы ничем не отличается от принципа работы любого “промышленного” EMI фильтра. Информации по ним море. :slight_smile:

Просто на фото видно 2 катушки Mundorf, а в описании фильтра сказано, что “каждый потребитель имеет свой независимый фильтр” - поэтому и интересно, что с другой стороны платы:-)

1 симпатия

Дифференциальный фильтр и фильтр постоянной составляющей сети - общие для всех потребителей. Синфазные фильтры - индивидуальные.

1 симпатия

Благодарю за пояснение. Заинтересовало ешё 2 момента - предназначение элементов с надписью LED в нижнем левом углу платы и какой в устройстве используется предохранитель?

1 симпатия

Светодиод индицирует правильность подключения фазы к фильтру, если горит - правильно.
Предохранителя, как такового, нет, есть автомат на 15ампер.

1 симпатия

Светодиод будет ли виден сквозь корпус устройства?
Реагирует ли он на правильность подключения фазы от фильтра?

1 симпатия

Для индикации светодиод должен быть вынесен на переднюю или заднюю панель. Индикации подключения к фильтру нет. Если кабели к аппаратам сделаны правильно и входные инлеты в аппаратуре тоже, то индикация и не нужна. Просто наши настенные розетки не стандартизированы по подключению к ним фазы и нейтрали, могут быть разные варианты (два).

1 симпатия

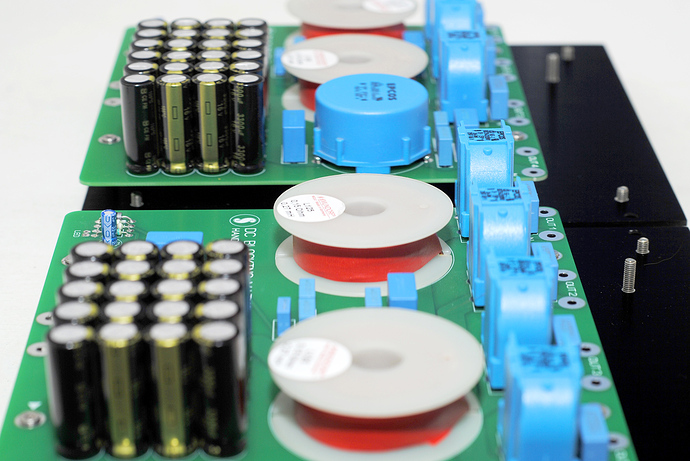

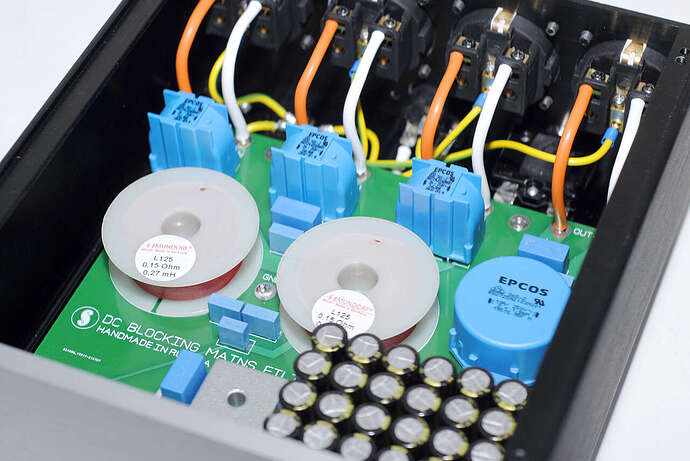

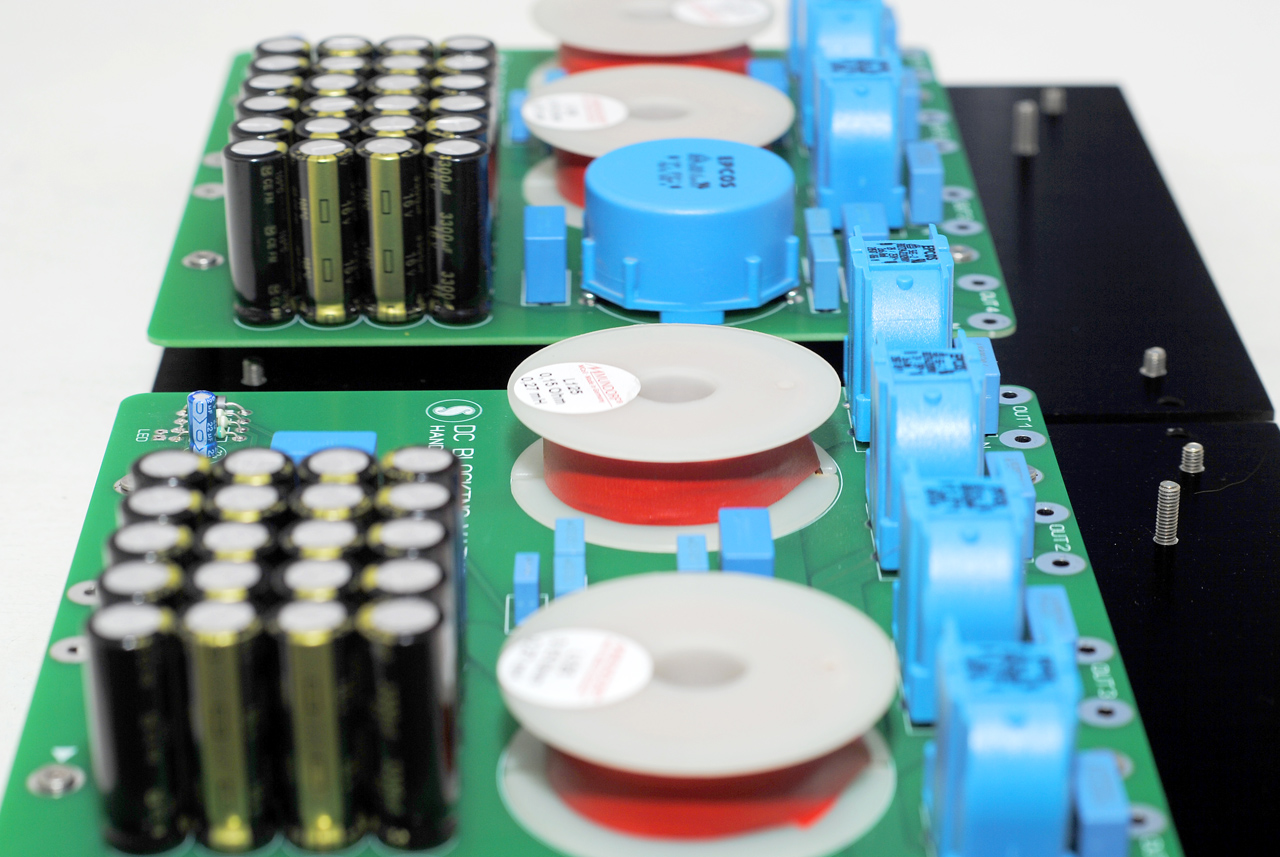

В работе два фильтра-распределителя с фильтром постоянной составляющей сети.

3 симпатии
