Shoker
14.Август.2023 15:16:04
1
Предлагаю к продаже платки ЛБП:

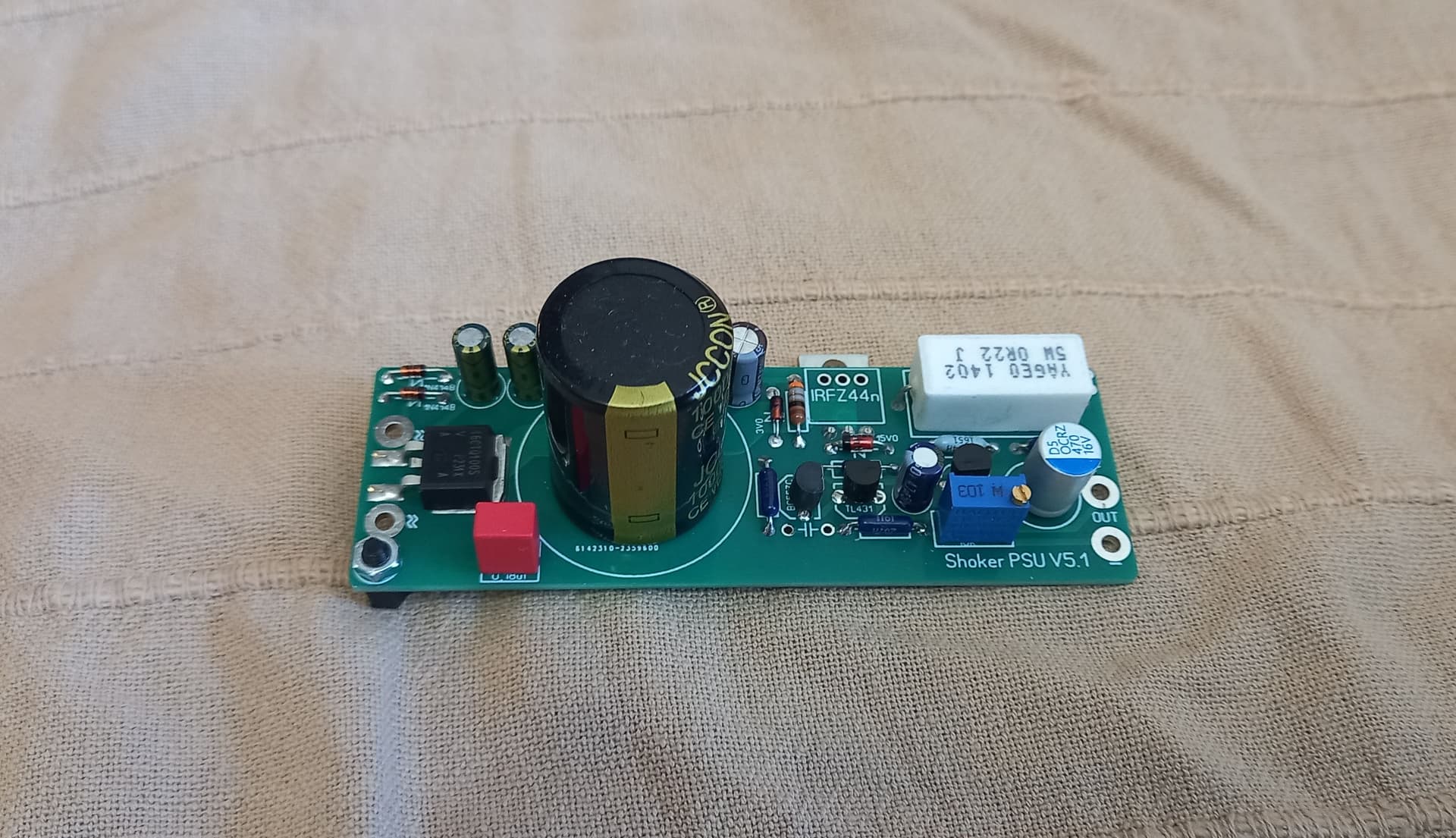

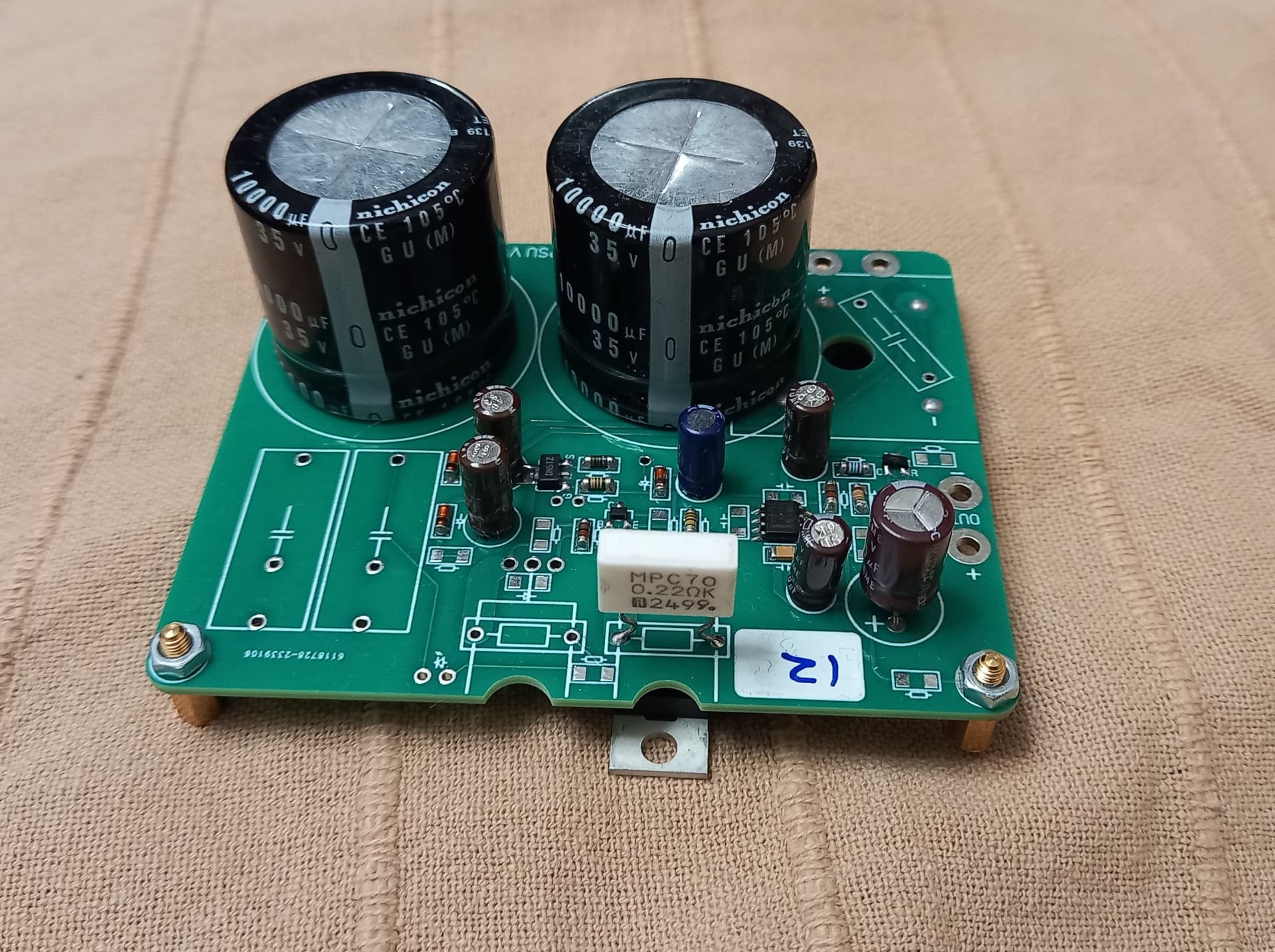

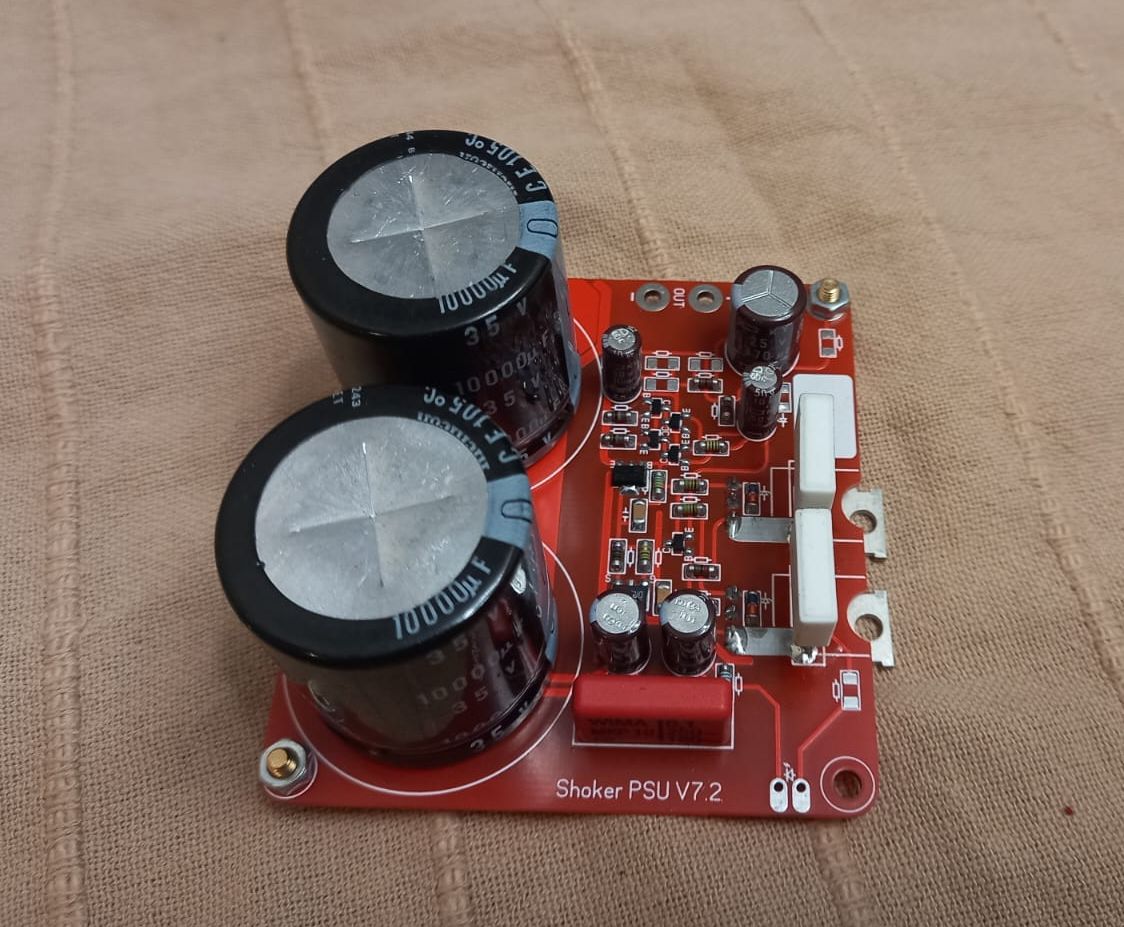

Платки на малошумящем ОУ. Выходное напряжение от 12 до 24в, выходной ток 2,5А либо 5А:
Цена 2,5А версии 5,5 т.р., 5А версии 6 т.р.

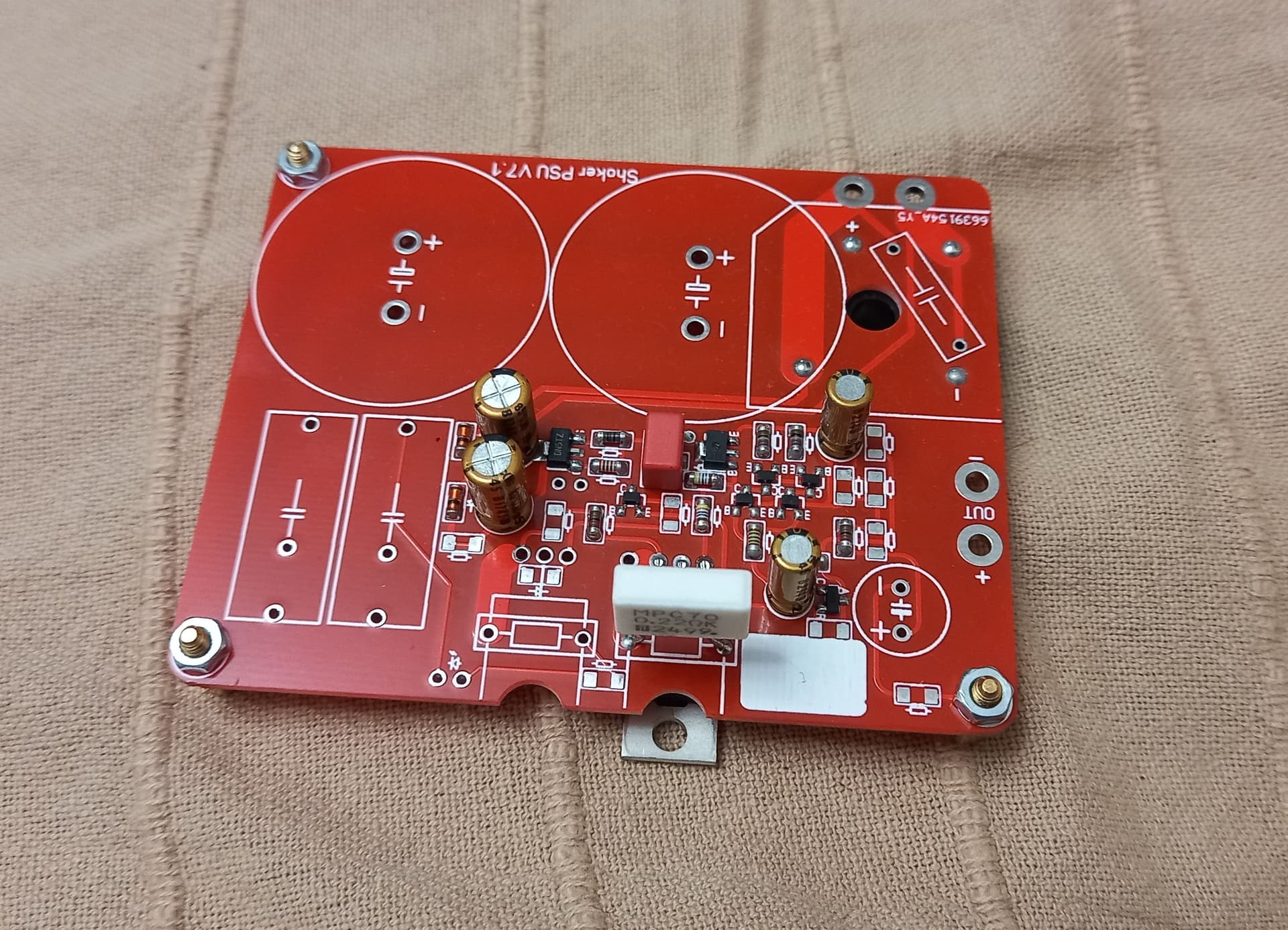

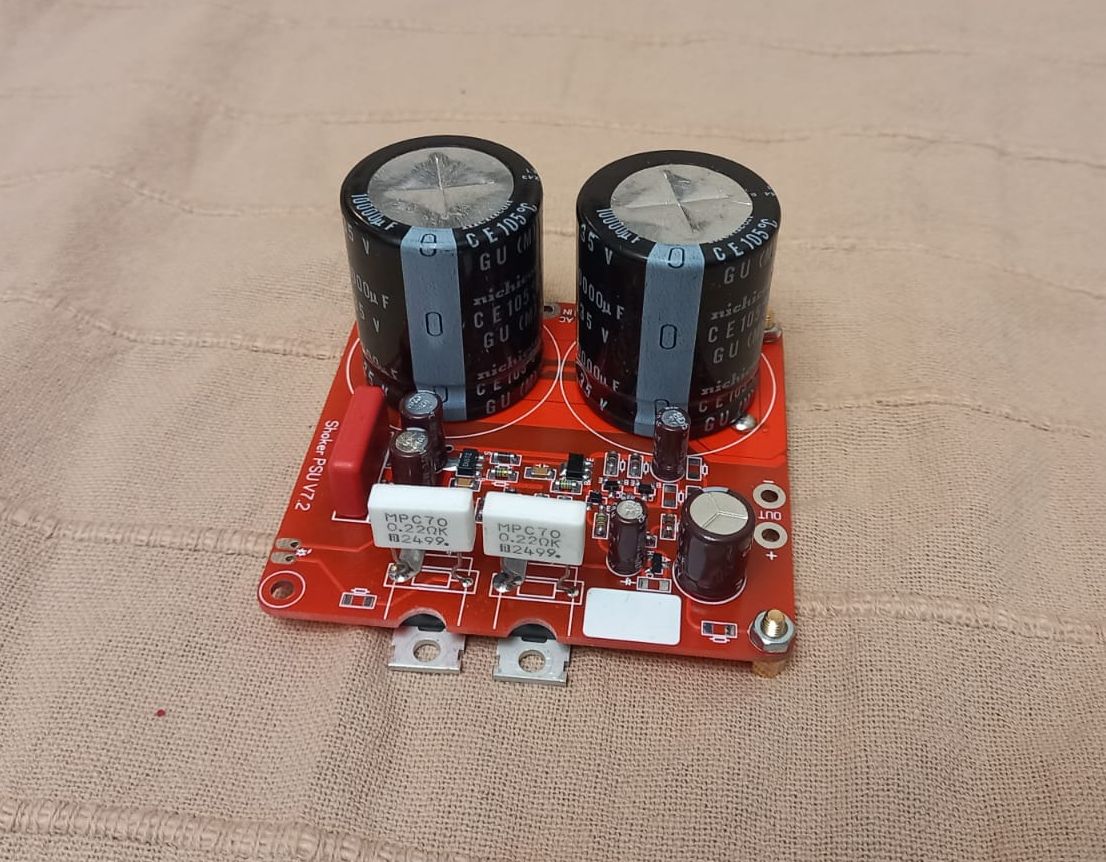

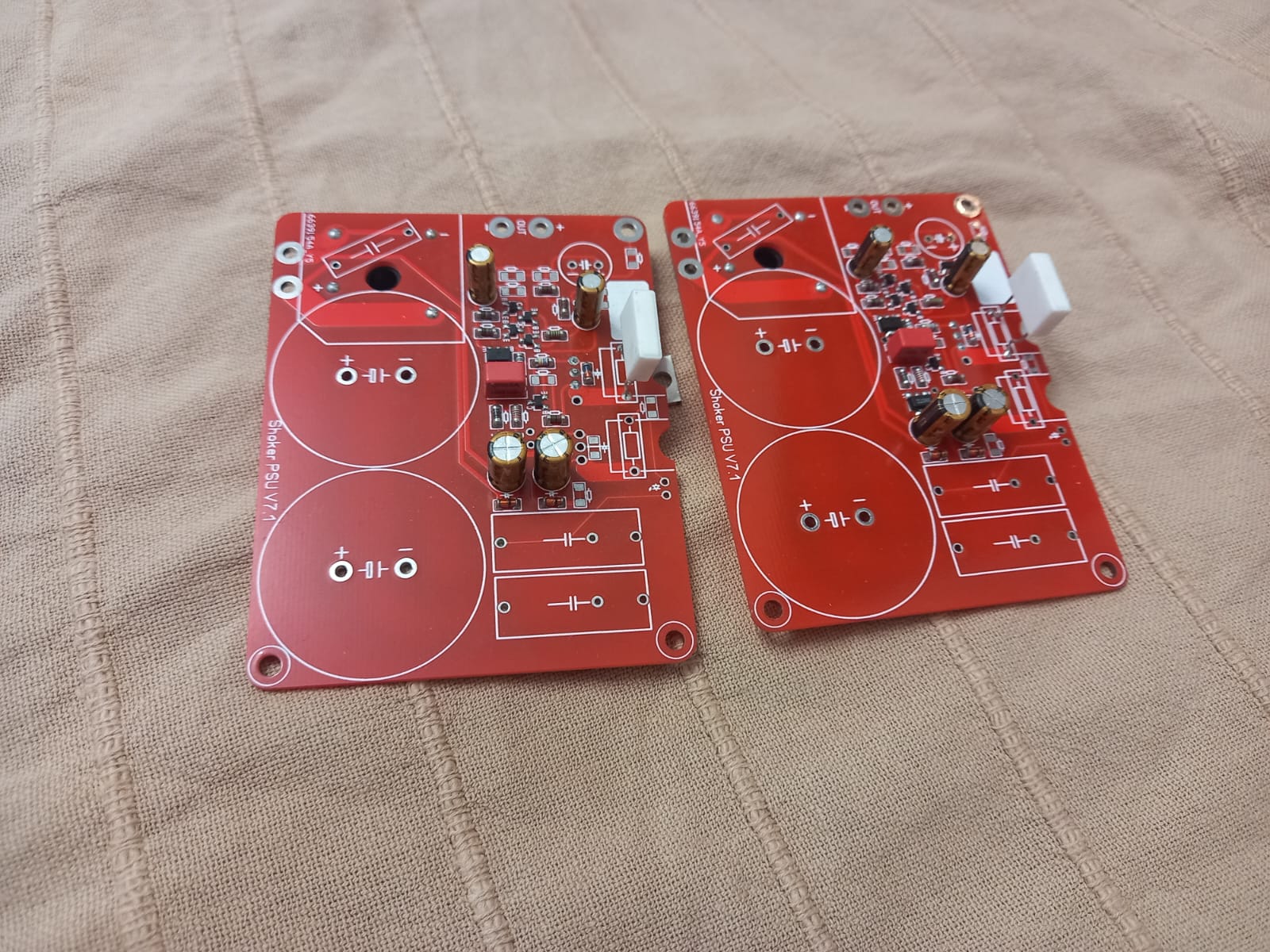

Полностью дискретные платки (на фото пока что без основных электролитов, но продаются только готовые платы, скомплектованные по согласованию). Выходное напряжение от 5в до 24в, выходной ток 2,5А либо 5А:
Цена 2,5А версии 6,5 т.р., 5А версии 7 т.р., это в комплектации на Nichicon либо Nippon. Если надо мундорфы/керафайны это обсуждается отдельно.
Чуть подробнее про платки тут - Усилители и другая продукция от @Shoker - #1141 от пользователя Shoker
11 лайков
Здравствуйте!
К этим платам дополнительно нужен только трансформатор? Или нужен полный нестабилизированный БП? Сколько будет стоить вариант в максимальной комплектации?
kretsu
16.Август.2023 10:58:55
4
Здравствуйте, интересует плата на 12 В для питание роутера
Shoker
02.Сентябрь.2023 14:30:07
5
Появилось несколько недорогих полностью собранных плат ЛБП. Платы регулируемые, от 2,5 до 14 с лишним вольт (при необходимости можно расширить до 15в и даже чуть больше).
Очередной практически завершённый проект. Изначальная идея - сделать относительно недорогую линейку ЛБП, т.к. стандартные изделия стали получаться очень дорогими и подходят не всем.
В результате получилось несколько дороже чем хотелось, но зато блоки “обросли” нормальными брендовыми конденсаторами, получили сетевой фильтр и подстройку напряжения.
Диапазон регулировки от 2,5в до 15в, выходной ток до 2,5 ампер. Схема не слишком навороченная, но очень эффективная (шумы не более 20 микровольт), с мощным полевиком в качестве регулирующего элемента и минимальным падением на регуляторе не более 0,7в при полной нагрузке.

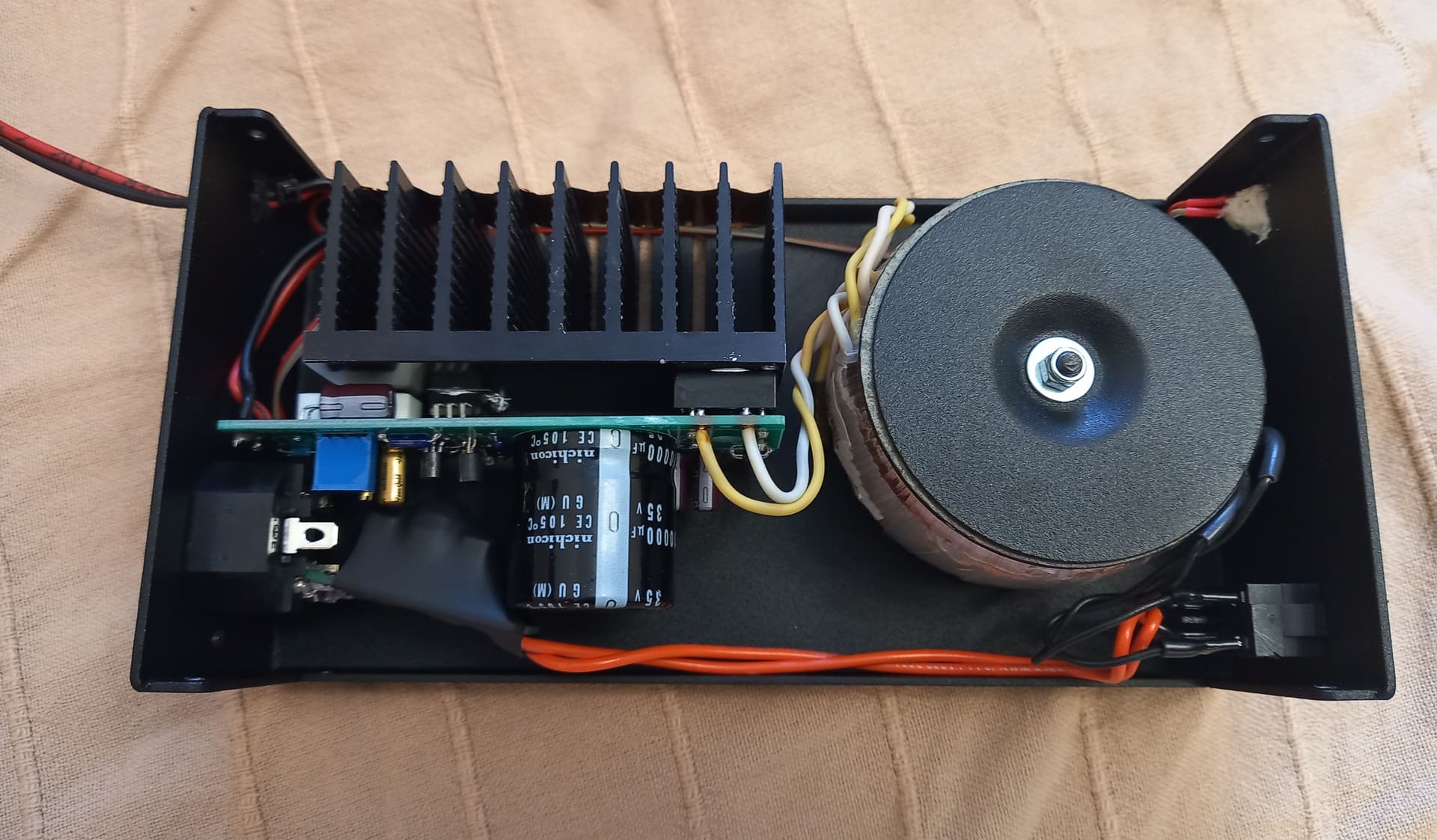

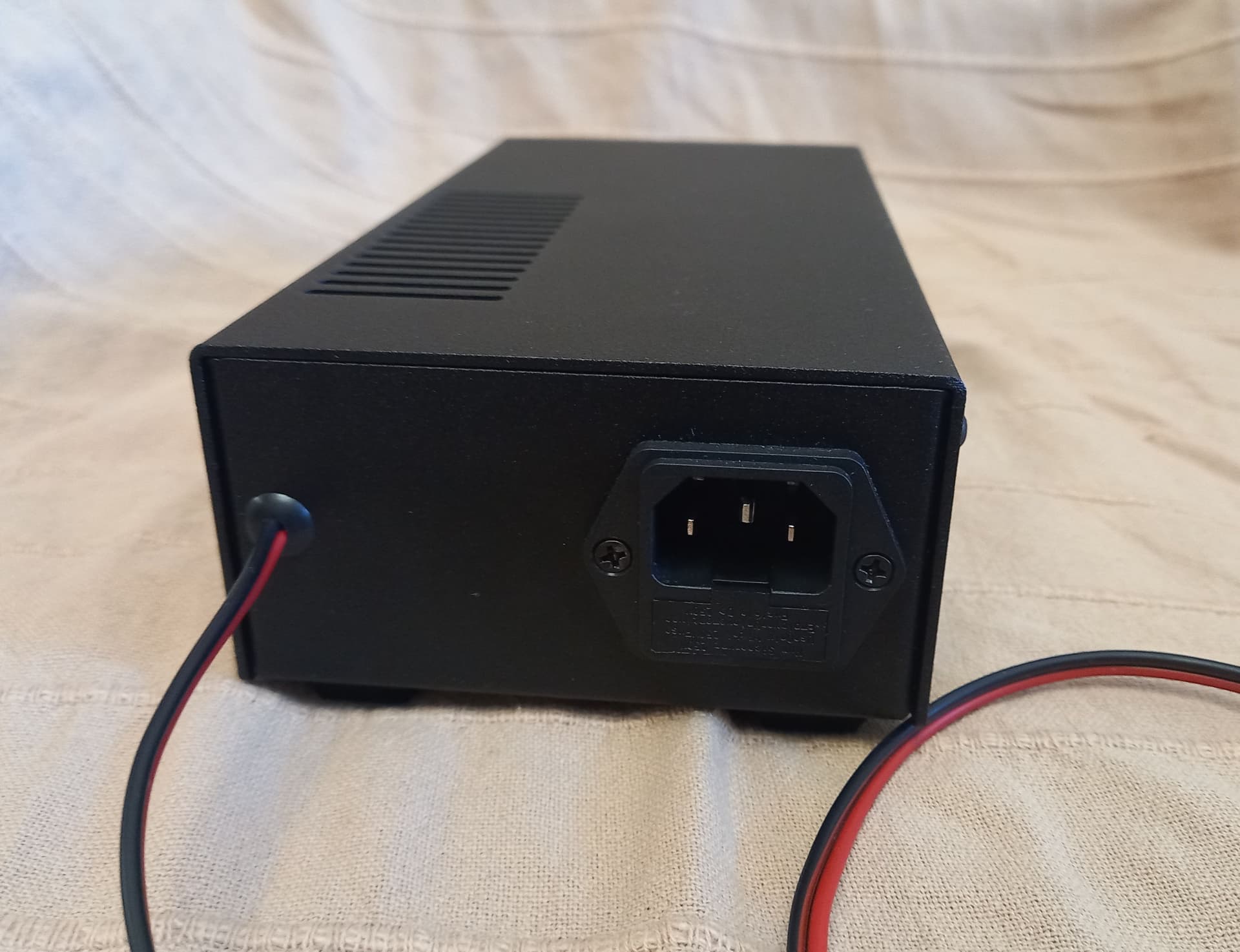

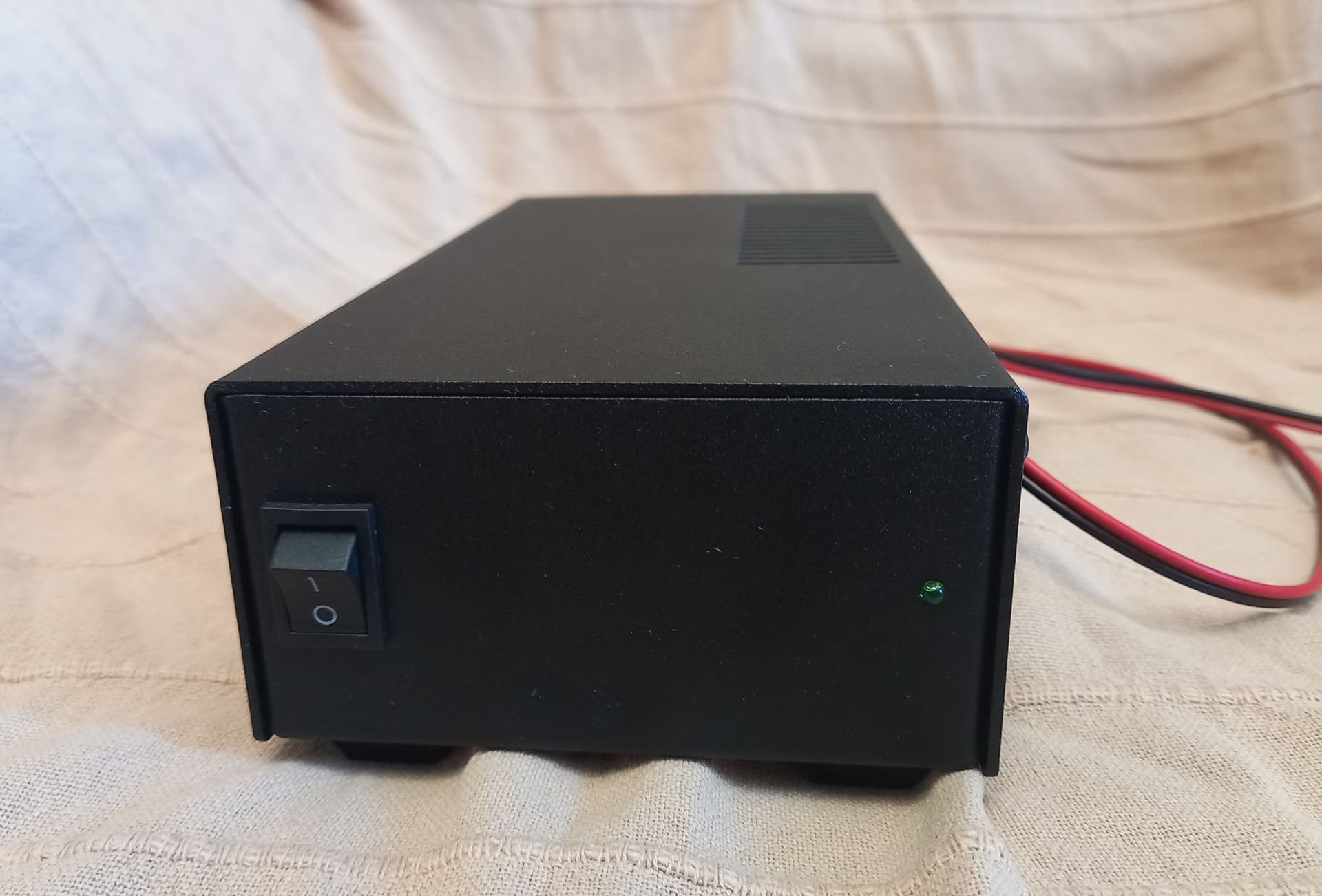

Выходные кабели не съёмные, длиной около 70см. Габариты блока 105мм/60мм/210мм (ширина/высота/глубина). Корпус стальной, внутри массивный радиатор на котором смонтирована плата.
[20230902_140153]
[20230902_140157]
[20230902_140203]
[20230902_140441]
[20230902_140450]
Пока что запустил только один БП для тестов. На остальные не хватает буквально одного номинала конденсаторов, они едут и вот вот будут у меня. Цену напишу в маркете когда всё будет в наличии.
Для тех кому и такой вариант кажется дороговатым - есть ещё более бюджетно собранные платки стабилизаторов, практически такие же как в этих блоках. Они полностью собраны и их можно приобрести (попозже выложу в маркете):
[20230902_142913]
Выпрямители на диодах шоттки (16ctq100), конденсатор 10 тыс.мкф + плёночный шунт (wima), на выходе твердотельный электролит на 470мкф. Регулировка от 2,5 до почти 15в.
6 лайков
Здравствуйте.Интересует бюджетная платка для питания роутера.
Egorii
18.Ноябрь.2023 11:18:54
10
Здравствуйте !
Shoker
18.Ноябрь.2023 11:32:02
11
Здравствуйте
1 лайк
