Очередной практически завершённый проект. Изначальная идея - сделать относительно недорогую линейку ЛБП, т.к. стандартные изделия стали получаться очень дорогими и подходят не всем.
В результате получилось несколько дороже чем хотелось, но зато блоки “обросли” нормальными брендовыми конденсаторами, получили сетевой фильтр и подстройку напряжения.
Диапазон регулировки от 2,5в до 15в, выходной ток до 2,5 ампер. Схема не слишком навороченная, но очень эффективная (шумы не более 20 микровольт), с мощным полевиком в качестве регулирующего элемента и минимальным падением на регуляторе не более 0,7в при полной нагрузке.

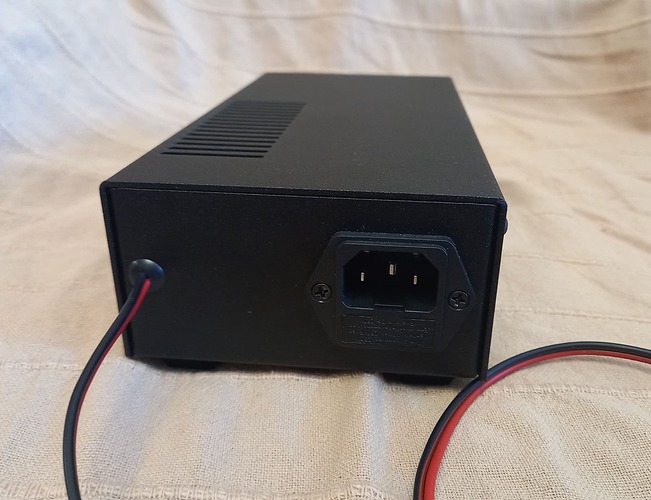

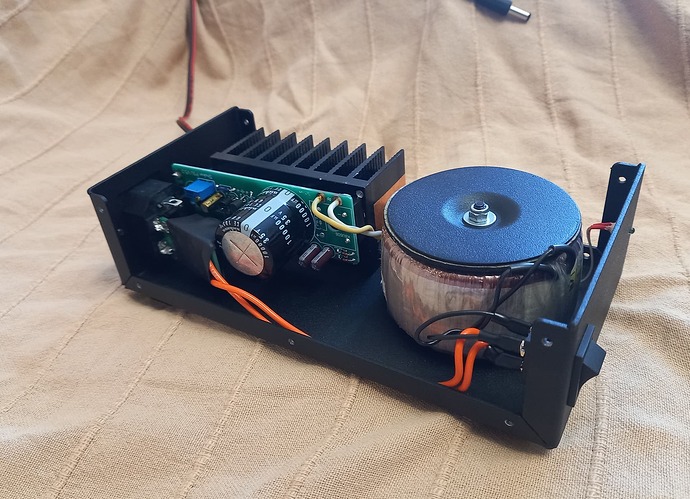

Выходные кабели не съёмные, длиной около 70см. Габариты блока 105мм/60мм/210мм (ширина/высота/глубина). Корпус стальной, внутри массивный радиатор на котором смонтирована плата.
Пока что запустил только один БП для тестов. На остальные не хватает буквально одного номинала конденсаторов, они едут и вот вот будут у меня. Цену напишу в маркете когда всё будет в наличии.
Для тех кому и такой вариант кажется дороговатым - есть ещё более бюджетно собранные платки стабилизаторов, практически такие же как в этих блоках. Они полностью собраны и их можно приобрести (попозже выложу в маркете):
Выпрямители на диодах шоттки (16ctq100), конденсатор 10 тыс.мкф + плёночный шунт (wima), на выходе твердотельный электролит на 470мкф. Регулировка от 2,5 до почти 15в.
