Ну помилуйте, сударь, что мне бедному тут делать без вас? Я так-же удаляюсь. Развлекаться буду сейчас в ночном клубе…
Там покруче будет… .
2 лайка
Вот это правильное решение,развлекайтесь в ночном клубе,а не мешайте интересующимся людям конструктивно общаться в теме с целью познания,приятного вечера
Читаю и эту тему. И в данной теме тоже периодически обсуждаем разделительные трансформаторы.
Интервью с разработчиком про Powergrip YG-3:
3 лайка

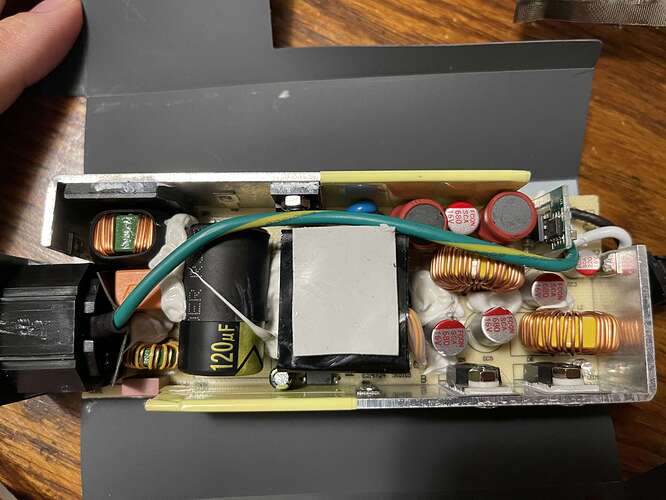

Аудиофильский адаптер питания iPower Elite с шумом 1 мкВ с функцией активного шумоподавления Active Noise Cancellation 2 на основе военных технологий.
3 лайка
И при этом - импульсник)

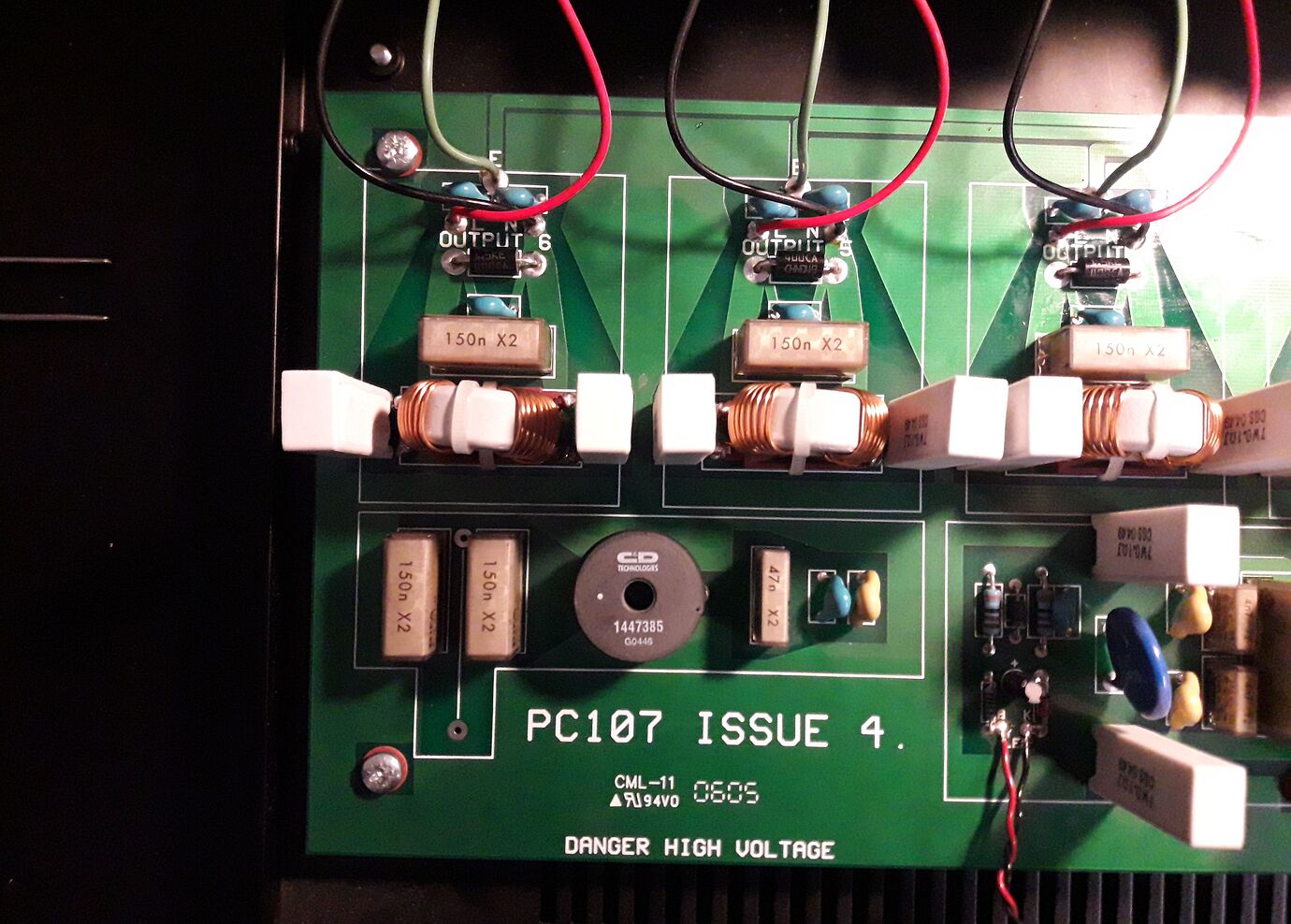

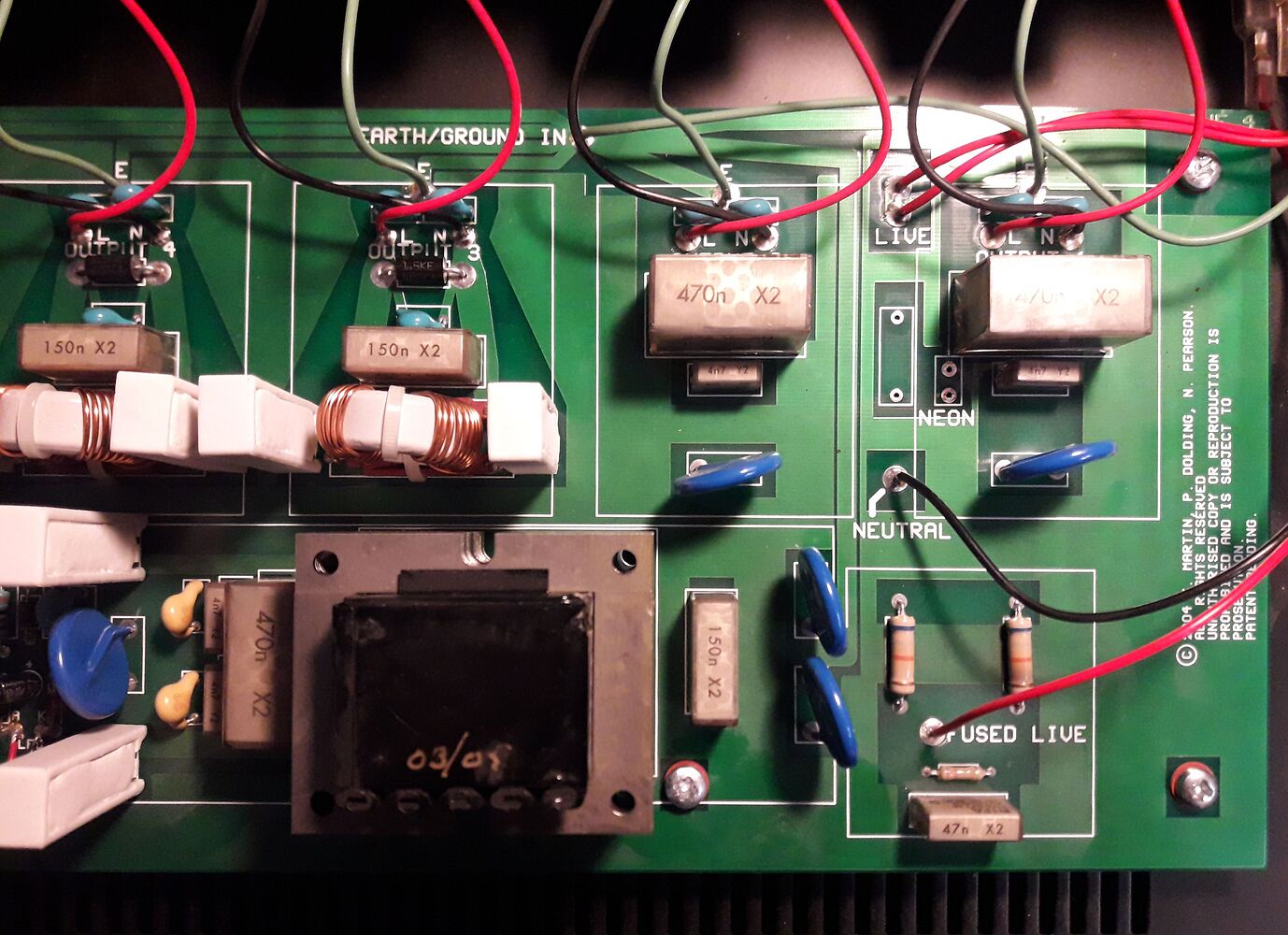

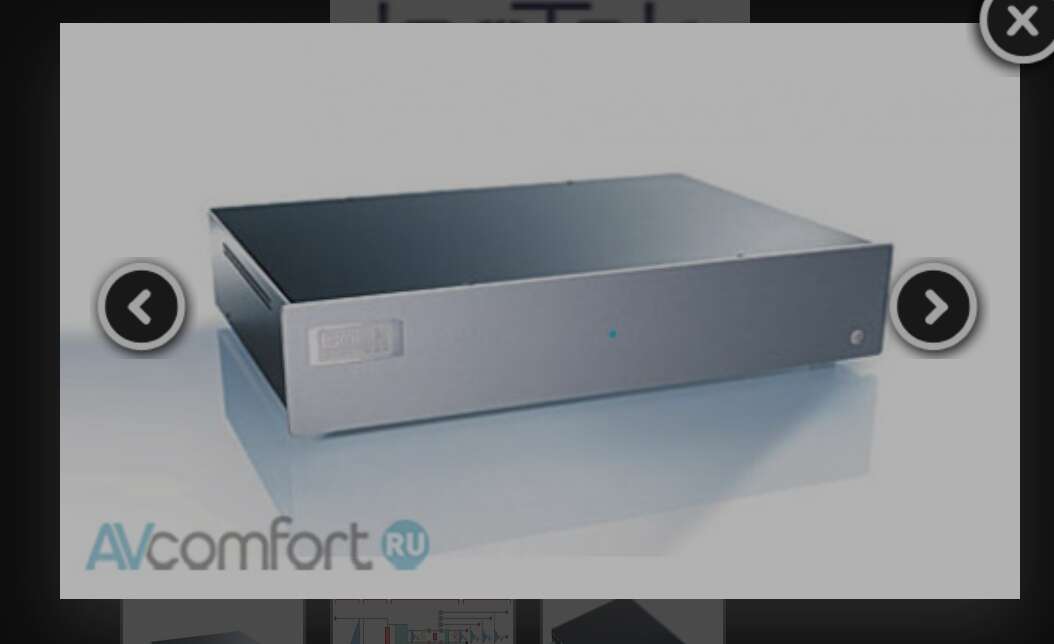

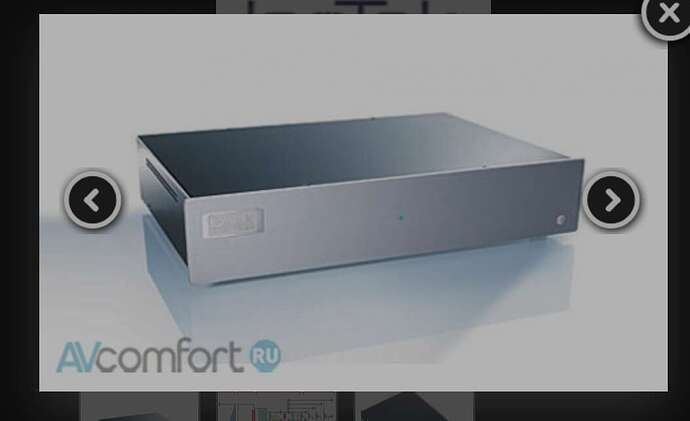

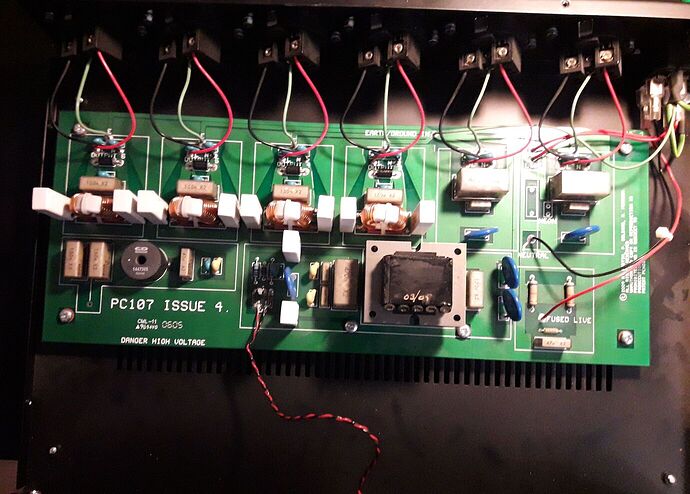

Isotek mini sub

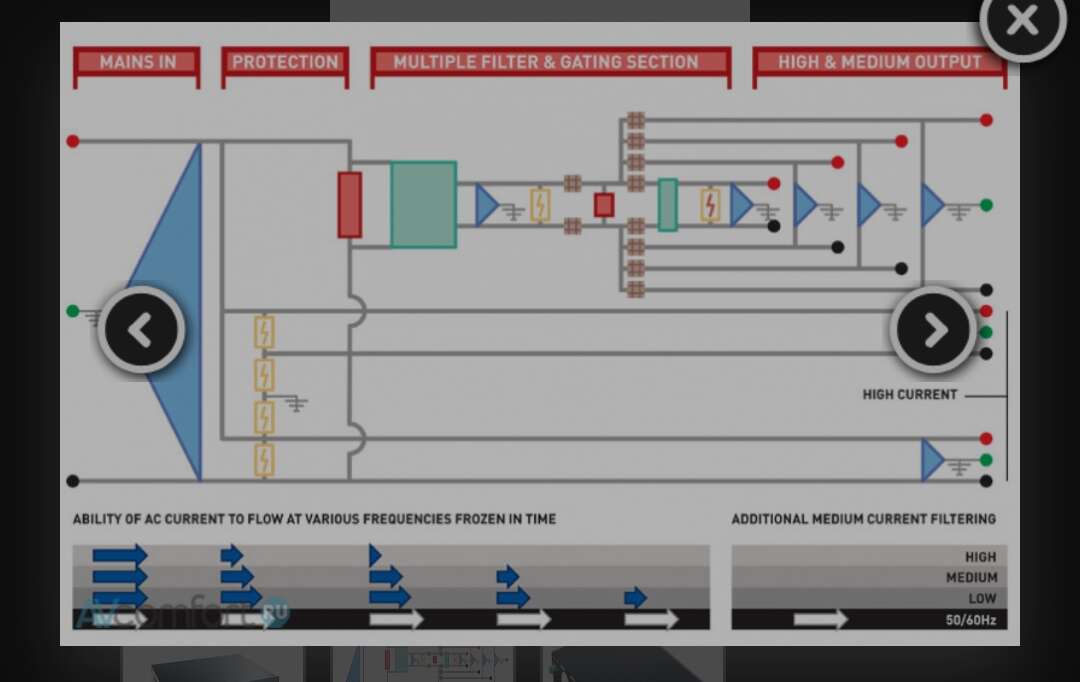

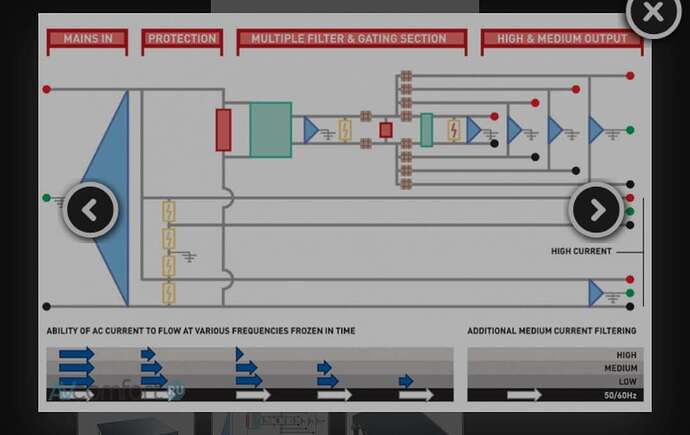

Модель IsoTek Mini Sub GII/Vision GII представляет собой высококачественный сетевой фильтр в полноразмерном корпусе с 6 выходами. Выходы 1 и 2 имеют высокую номинальную мощность и могут использоваться для таких устройств, как, усилители мощности, интегральные усилители, проекторы, плазменные панели и т.п. Остальные четыре выхода предназначены для компонентов с низким потреблением мощности: CD-проигрывателей, предварительных усилителей, фонокорректоров и.т.п. (в варианте Vision они используются для DVD-проигрывателей, AV-процессоров, и.т.п.). В выходных розетках предназначенных для усилителей применяется схема аналогичная фильтру Gemini (шунтирующий фильтр, дельта фильтр, технология Polaris-X и варисторная схема). В остальных розетках, предназначенных для маломощных компонентов используется значительно более сложная схема последовательно-параллельной фильтрации, которая позволяет достичь снижение уровня шумов и помех с крутизной спада 42Дб на октаву. Она состоит из последовательных фильтров(дросселей) в сочетании с шунтирующими фильтрами (конденсаторов RIFA). А для большей эффективности добавлены варисторы и многоуровневые дельта – фильтры.
В отличие от модели Orion в устройстве Mini Sub & Vision каждый из выходов с 3 по 6 снабжен дополнительной системой фильтров второго порядка для устранения взаимных наводок. Для защиты Вашей аппаратуры применены две отдельные схемы защиты от перегрузки – одна по току, а вторая по напряжению. Система Gating применяемая в GII Mini Sub & Vision оптимизирует работу последней ступени фильтра по току. Gating используется в розетках предназначенных для маломощных устройств. Эта система также предотвращает попадание помех от источника потребления обратно в сеть. Сочетание качественной внутренней разводки и применение технологии Polaris-X эффективно устраняет перекрестные помехи и изолирует источники сигнала и другие слаботочные компоненты от мощных усилителей.
При относительно невысокой стоимости, он обеспечивает улучшение звука Ваших Hi-Fi, Hi-End компонентов и изображения видеоаппаратуры. В линейке продукции компании IsoTek модель Mini Sub GII/Vision GII стоит между продуктами Solus и Nova. Отличие модели IsoTek Vision GII от модели IsoTek Mini Sub GII заключается в видоизменении одной ступени фильтрации, что обеспечивает улучшение работы видеооборудования…
2 лайка
Денис, схема на полевых транзисторах генерирующая сигнал в противофазе и пассивные изолирующие фильтры давят все помехи почти до нуля))

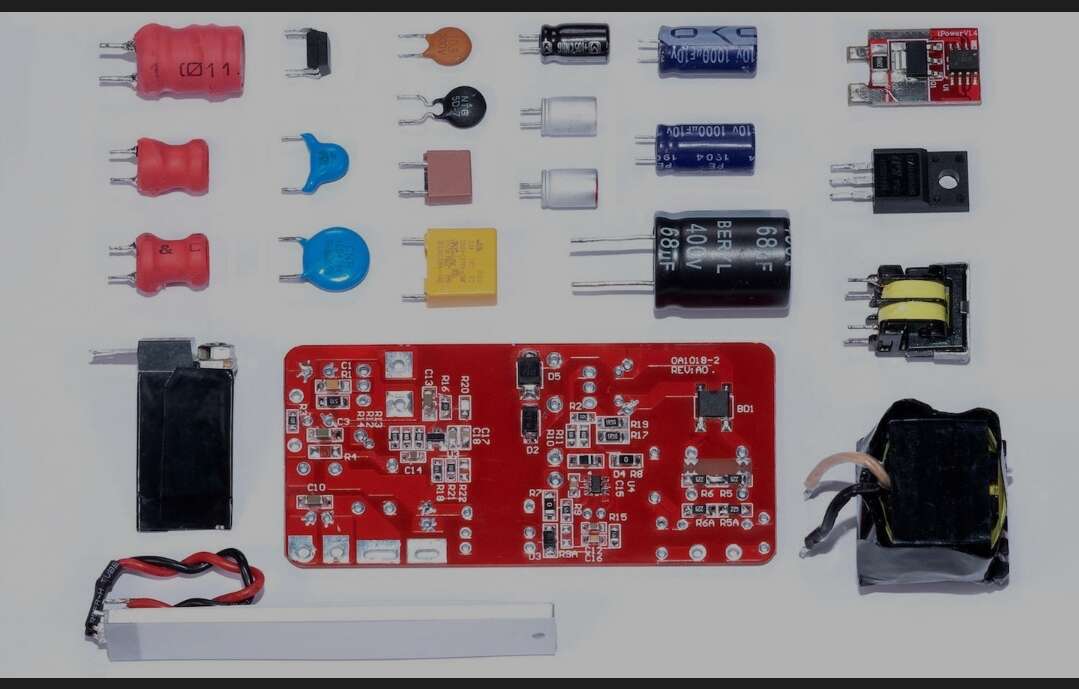

Кстати на следующем фото детали блока питания Ifi прошлого поколения видны по-лучше:
Особой аудиофильности не наблюдается, по-моему все детали обычные - общего назначения.
Ansuz Acoustics Mainz8 D·TC - 20 000 евро за сетевой распределитель
2 лайка
Сетевой коммутатор Ansuz PowerSwitch надёжно нейтрализует шум
1 лайк
Ладно после замены проводов аналоговые устройства меняют звучание, но после замены свича где-то не по далеку - это уже по-моему фантастика. Эта пластиковая штука с кожаной крышкой и батареей катушек наверно сама фонит не слабо - это наверно и слышат обзорщики. Поэтому наверно на фото патч-корды с ftp 7 категории. Полагаю если взять железный NetGear, подключить через линейный БП и использовать такие же патч-корды, то будет не хуже. Почему-то таких сравнений ни где не видел. В сравнениях обычно топовые свичи подключают с топовыми патч-кордами и хорошими БП, а дешевые со стандартным БП в соседнюю розетку и непонятными патч-кордами.
оригинальный немецкий обзор, в статье почему-то ссылка битая. у них там еще есть тестирование аудиофильских свичей. пока не читал - много букв
1 лайк
В общем я похоже прав, особого чуда там нет, а в том что они там тестируют берут деньги только за корпус с БП.
Две картинки для наглядной иллюстрации

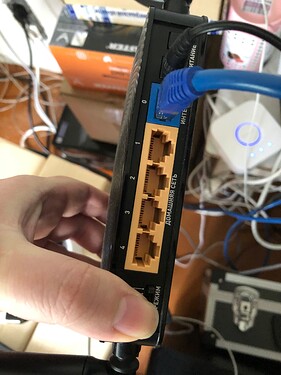

обычный домашний роутер, полностью пластиковый. польза от использования ftp вместо utp тут конечно будет (потому что для ftp обычно используют качественный кабель, а для utp у китайцев даже для 6ой категории зачастую бывает стальная проволка вместо меди и хороший кабель в обычных магазинах еще надо хорошо поискать), но небольшая, т.к. экран ftp-кабеля с устройством получается не связан

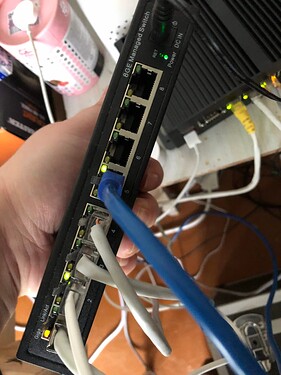

что-то напоминающее приличный свич - металлический корпус, rj45 разъемы с железной штукой, которая имеет контакт с коннекторами и тут ftp кабель работает как задумано, если он правильно обжат конечно.
дак вот, как я понял из описания на официальном сайте и немецкого обзора. эта блестящая железная штука со второй картинке в аудиофильском свиче просто связана с электрической землей, как в любом приличном свиче. а разные катушки только обеспечивают 5В для их “активного” экрана только при использовании их убер патч-кордов, которые даже автор обзора считает безумно дорогими. они на экран кабеля подают 5В напряжение. моё предположение - они используют кабель sftp и общий экран используется как задумано по стандарту (иначе обычному устройству на другой стороне поплохеет), а экран несущих жил под напряжением.
Еще интересный момент: в дешевой версии у них просто обычный свич без катушек, но с 5В для активного экрана
Думаю такое можно вполне попробовать сделать самому, но если нет опыта разделки utp, то это весьма геморройное занятие. Проще такие эксперименты начинать с силовыми кабелями - аудиоквест в топовой линейки кабелей использует что-то похожее, они греют диэлектрик 72В.
Они сравнивают свитч с картинки выше (напоминаю стоит 2 килоевро) с этим свичем (за 400 евро. это на самом деле тоже довольно круто, приличный свич раньше стоил где-то 150 евро, давно не интересовался темой) с обычными патч-кордами и говорят, что стримминг из интернета даже с ним лучше чем напрямую с роутером (ну роутер в техническом плане так себе, просто функций у него много, так что не удивительно), но конечно не так как с обозреваемым устройством. Для чистоты эксперимента надо было ему тоже линейный БП подключить и поставить ножки isoacoustic и сверху прижать чем-нибудь Думаю главный секрет улучшения в этом - судя по фотке это обычный свич, с улучшенным питанием в тяжелом корпусе и навороченными ножками. А если еще поделить сеть на сегменты, хотябы через VLAN, думаю автора обзора ждет еще одно открытие
Корпус из древесного композита (фанеры?) довольно спорный момент.
Еще в описании причин почему могут быть проблемы с сетевыми устройствами позабавило то, что 18 килоевро человек может на свич потратить, а сделать качественную прокладку сети дома нет.
1 лайк
Про свичи много полезного в теме Сетевое хозяйство меломана…
2 лайка
Сетевые фильтры с ldsound.ru:
Схема помехоподавляющего сетевого фильтра:
http://ldsound.ru/pomexopodavlyayushhij-setevoj-filtr/
Сетевой фильтр для аудиоаппаратуры своими руками:
http://ldsound.ru/setevoj-filtr-dlya-audioapparatury-svoimi-rukami/
Трансформаторный фильтр 220 Вольт
Трансформаторный фильтр из 3-х фазного трансформатора:
Помехоподавляющая RC-цепочка в реле (сетевой снаббер):
2 лайка
Постоянное напряжение в сети — мифы и реальность
Очередной Сетевой фильтр-распределитель на 3+1 розетку от Сандерс.
Три розетки для слаботочных (до 2А) потребителей и одна под сильноточный (до 10А). Встроенный фильтр постоянной составляющей сети.
Каждый потребитель имеет свой независимый фильтр. Разводка земли “звездой”.
Собран на комплектующих следующих производителей: Mundorf, EPCOS, Panasonic. кабель внутренней разводки - Canare 4 кв.мм.
4 лайка

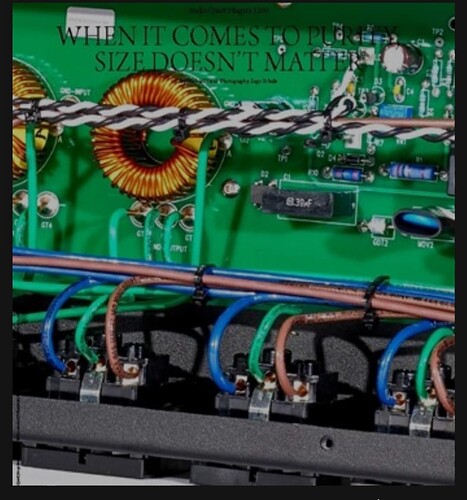

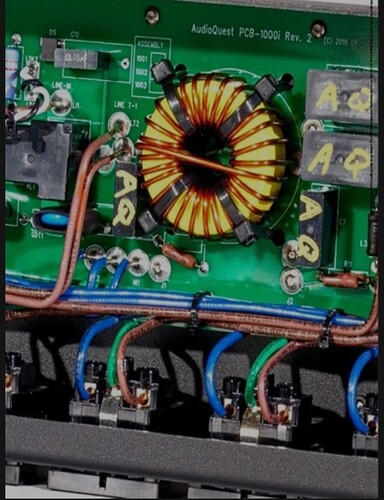

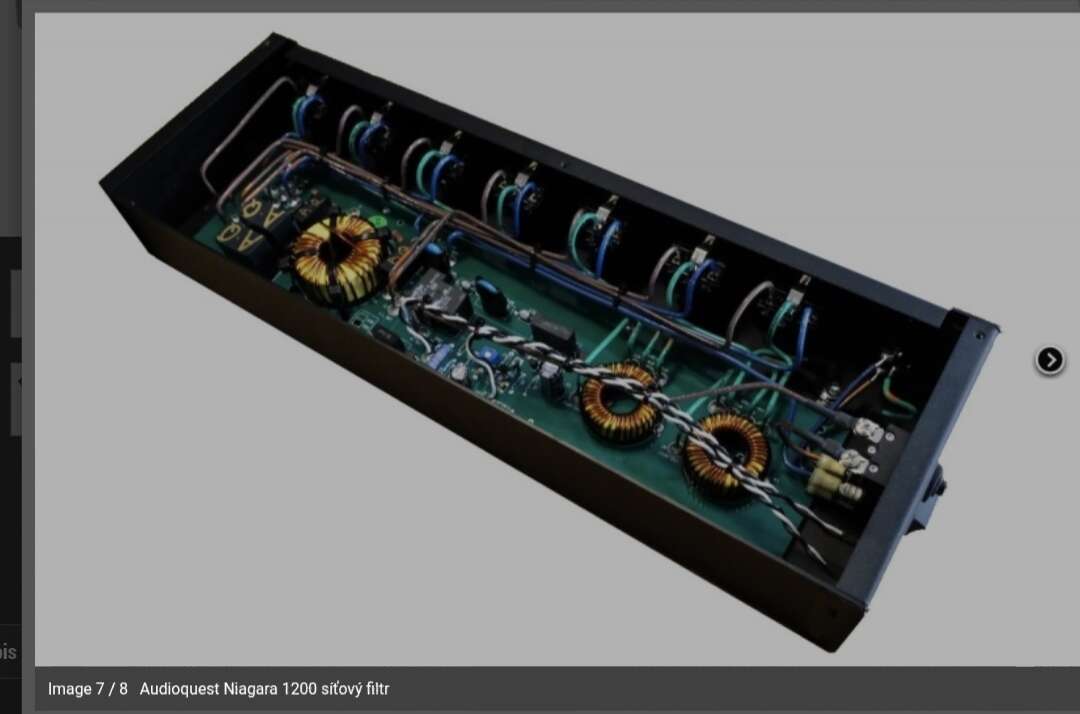

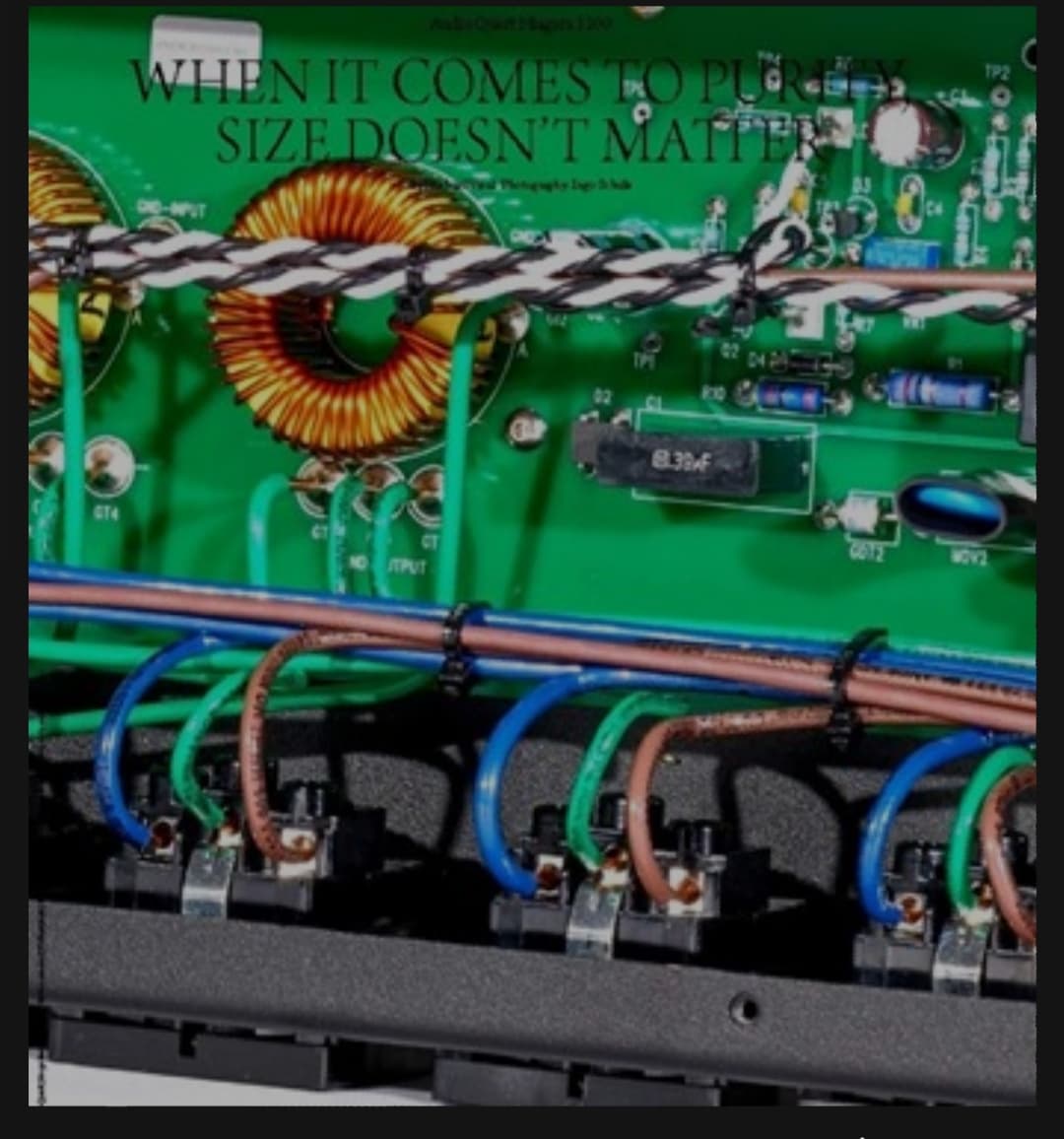

AudioQuest Niagara 1200 – система кондиционирования питания
Пост Сергея Бугаева на форуме об использовании в фильтрах Y кондесаторов:
2 лайка
Вроде все правда, но защитное заземление через нейтраль тоже может работать, потенциал на ней тоже должен быть нулевой.
