Продам новый аудио бп высокого уровня, подойдёт для sotm(ов), edel, juli, цапов, конвертеров, усилителя для наушников, стримеров и других аудио компонентов, регулируемый (от3.3в до 15в).
Цена 12тр. без корпуса.
Используются только качественные аудио детали, но и дорогие, фишка применение новейшего стабилизатора Linear Technology с рекордными (0.8uV) ultralow noise regulator 3042.
Основные элементы:
тороидальный транс talema.
монтажная плата двухсторонняя, детали располагаются с двух сторон, что позволяет уменьшить длину дорожек и саму плату, это в свою очередь положительно сказывается на качестве тока.
диодный мост, быстрые диоды шоттки IR/Vishay.
входные конденсаторы audio panasonic FC /ELNA for audio, общая ёмкость 20000uf.
мощные 5W резисторы NOBLE япония, влияют положительно на ограничение тока заряда электролитов в фильтре. а так же уменьшает амплитуду и увеличивает длительность импульса тока через диоды выпрямителя. Это гораздо сильнее влияет на уменьшение уровня высших гармоник, чем просто фильтр.
стабилизатор LINEAR LT3042 (0.8uV) сша регулируемый.
выходной audio конд. ELNA silmic ll 470-1000uf япония.
аудио конденсаторы WIMA германия.

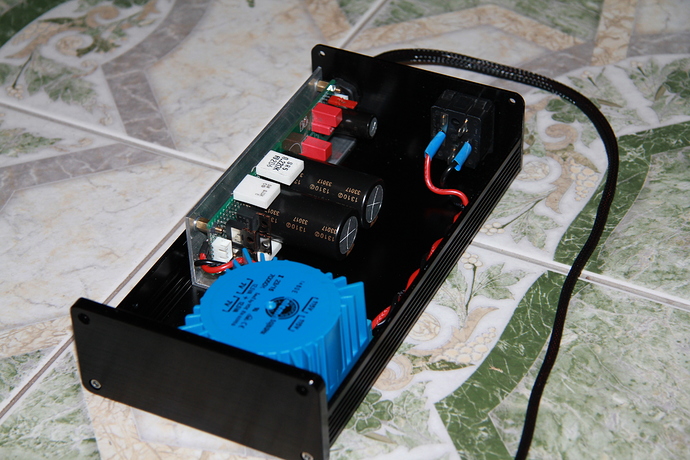

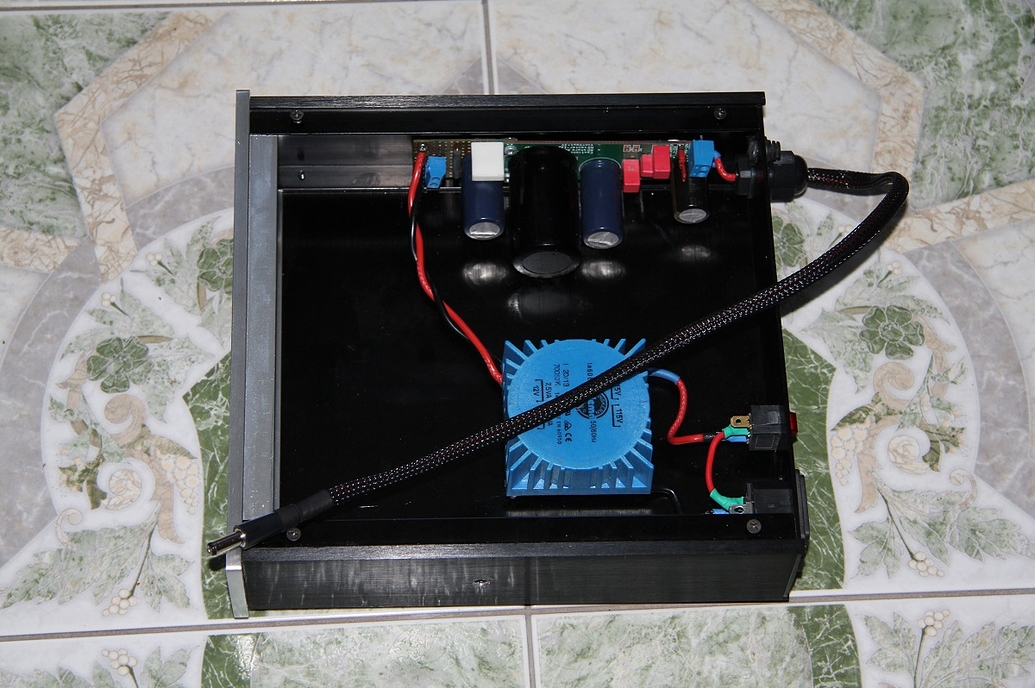

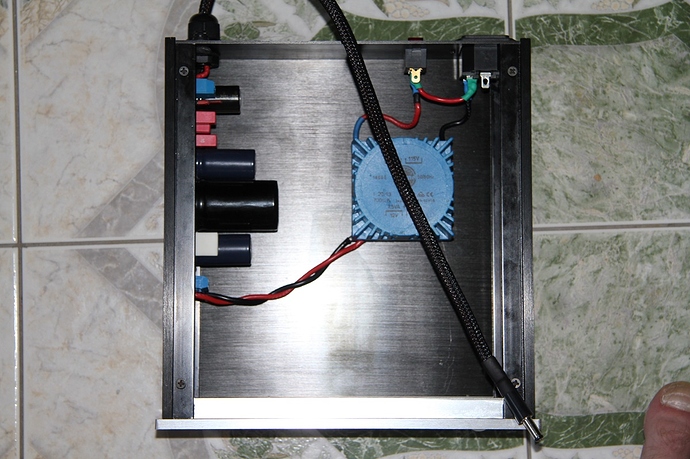

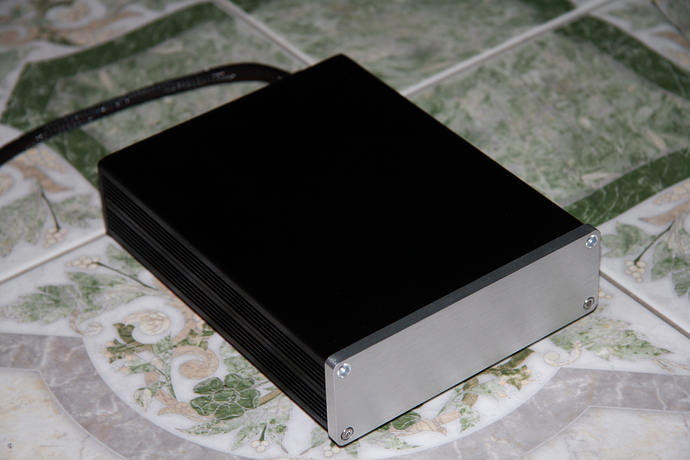

Разводка акустический кабель аудиоквест из чистой меди. Корпус полностью алюминиевый , передняя панель 8мм, верхняя, нижняя и задняя крышки 2-3мм.

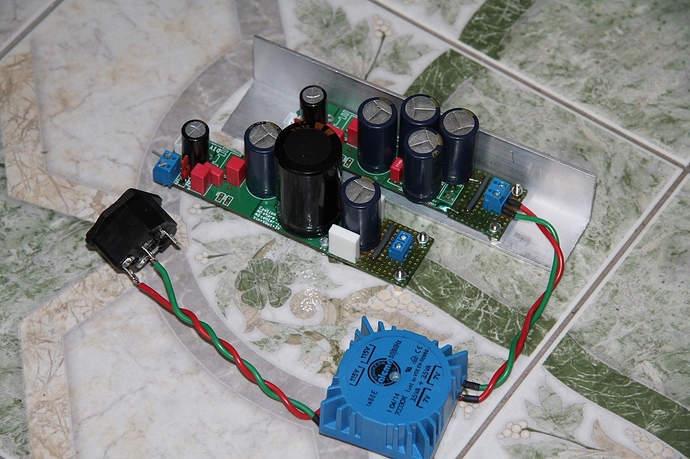

Приветствую, на последнем фото, это не корпус, а алюмин. уголок выполняющий роль радиатора и удобного крепления как для платы, так и для удобного и простого крепления на 2 болта к корпусу.
Этот уголок я ставлю на все платы бп с корпусом и без.
для разных целей - тестировать автозвук в домашних условиях и в свободное от этого время быть просто идеальным блоком питания для лампового предусилителя, почему спросили?
Спрошу встречно, а зачем 3042, если 3045 используются без дополнительного транзистора для устройств с малым потреблением до 1а (3045 х 2)?
И в чём гибкость?
ДО 1А/1.5A , вопросов нет
а вот больше.
поставить 4/6 3045 не проблема.
но тепло отводить нужно , для первичного питателя низкую дельту все равно не поставить.
+легко отвести тепло на корпус с транзистора и диодов…
