Устройство разработано в первую очередь для схем включения, где не предусмотрен встроенный регулятор громкости (например, CD-проигрыватель, выход которого подключен на ламповые моноблоки). Разумеется, возможны другие всевозможные варианты включения аттенюатора.
Аттенюатор собран по схемотехнике А. Никитина, имеет высокую точность согласования каналов, обеспечивает нейтральность звучания за счет применения высококачественных резисторов и сигнальных реле.
Функции управления устройством:

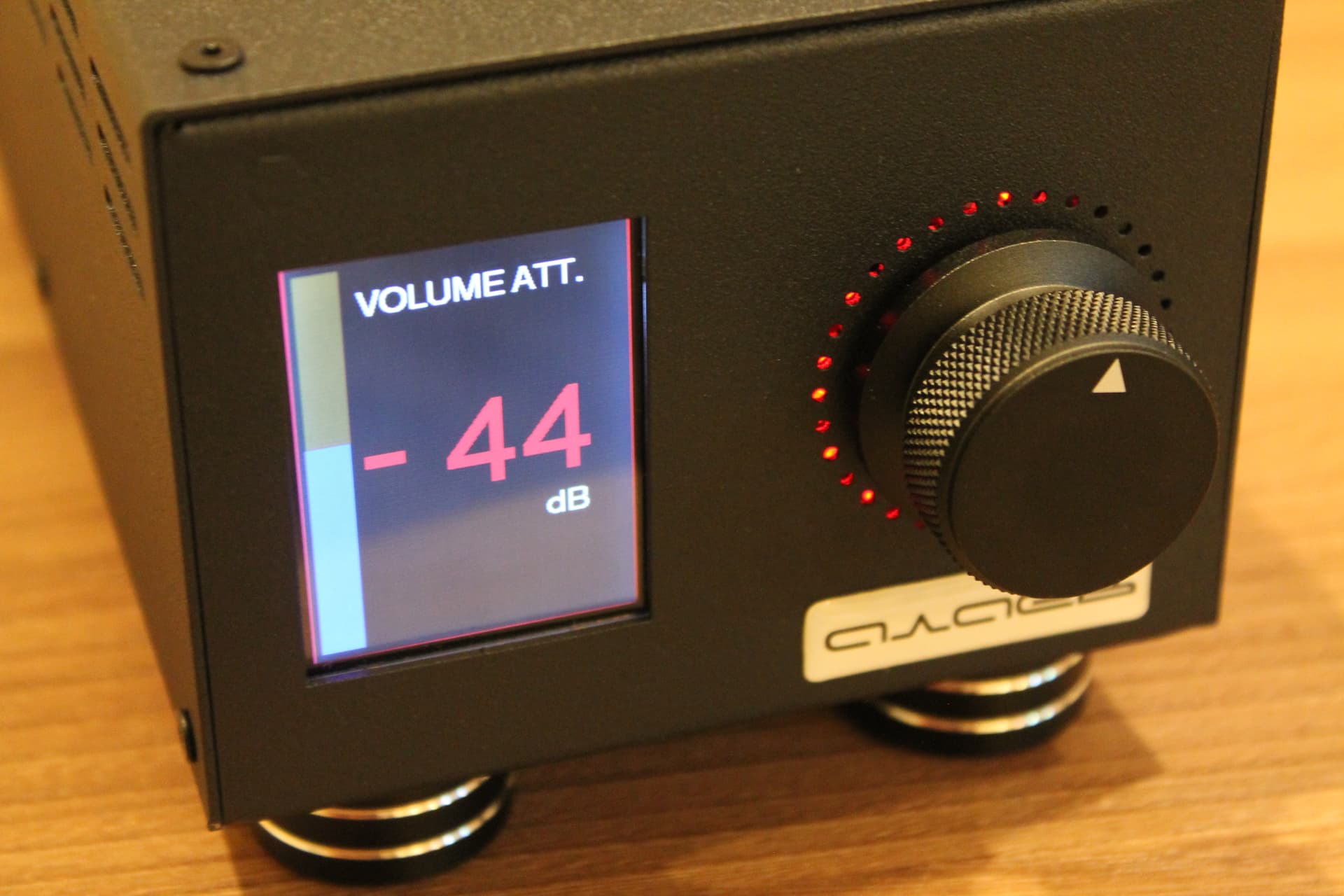

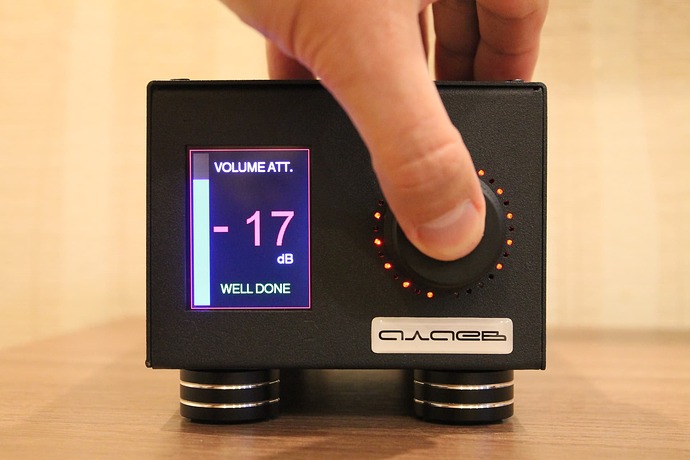

• вращение ручки энкодера влево/вправо – уменьшение/увеличение уровня громкости соответственно;

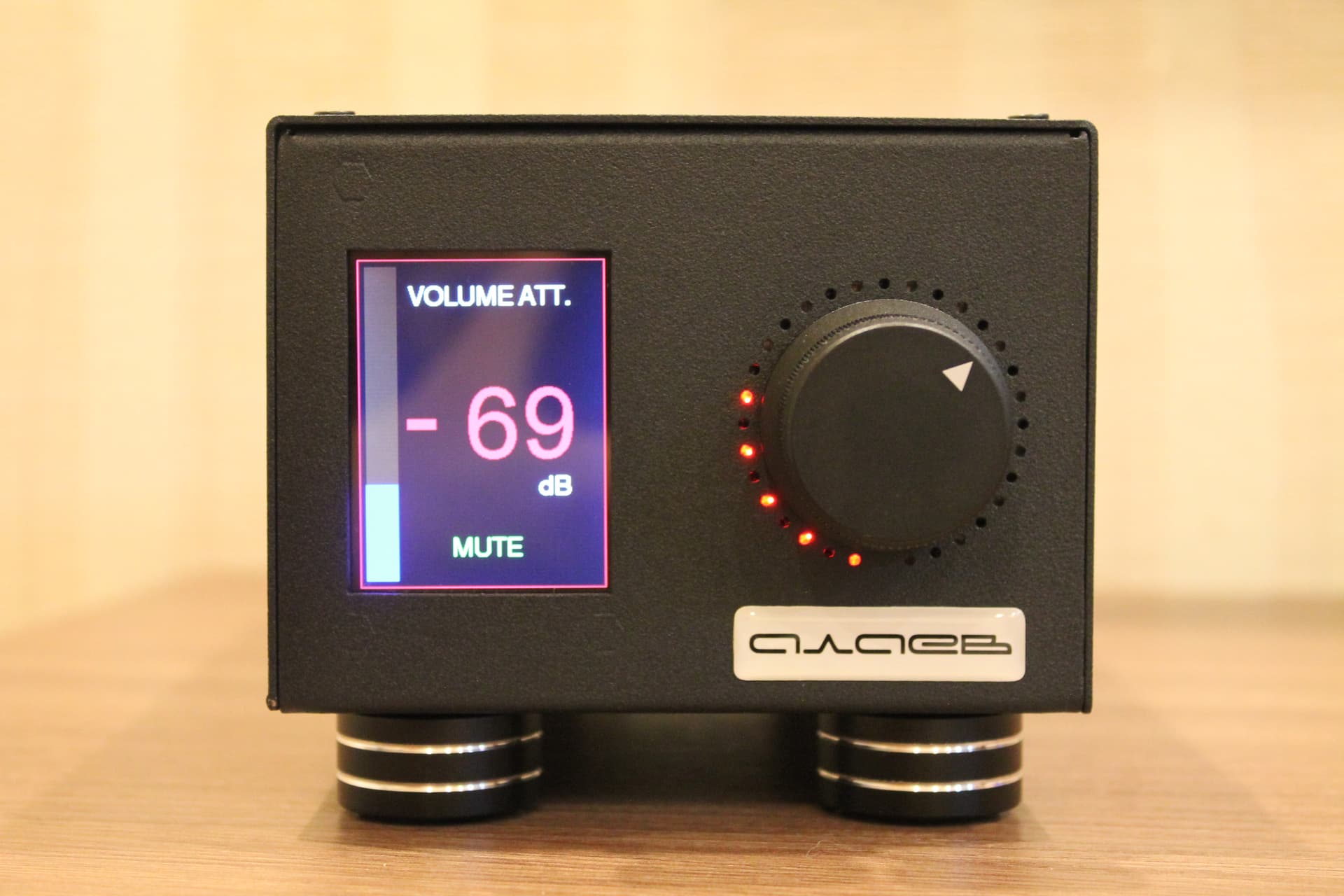

• короткое нажатие ручки энкодера – включение режима «MUTE», аттенюатор переходит в режим ослабления уровня громкости до установленного значения «-69 дБ», если требуется другой уровень ослабления – параметр может быть изменен по желанию Заказчика, повторное короткое нажатие ручки энкодера возвращает прежний уровень громкости;
• длительное нажатие ручки энкодера – сохранение в памяти устройства установленного уровня громкости, после выключения питания, устройство включится с сохраненным ранее уровнем громкости;
• двойное короткое нажатие ручки энкодера – изменение типа отображения круговой шкалы (точка или заполняющаяся шкала), тип выбранной шкалы запоминается устройством во время сохранения в памяти уровня громкости при длительном удержании ручки энкодера в нажатом положении.

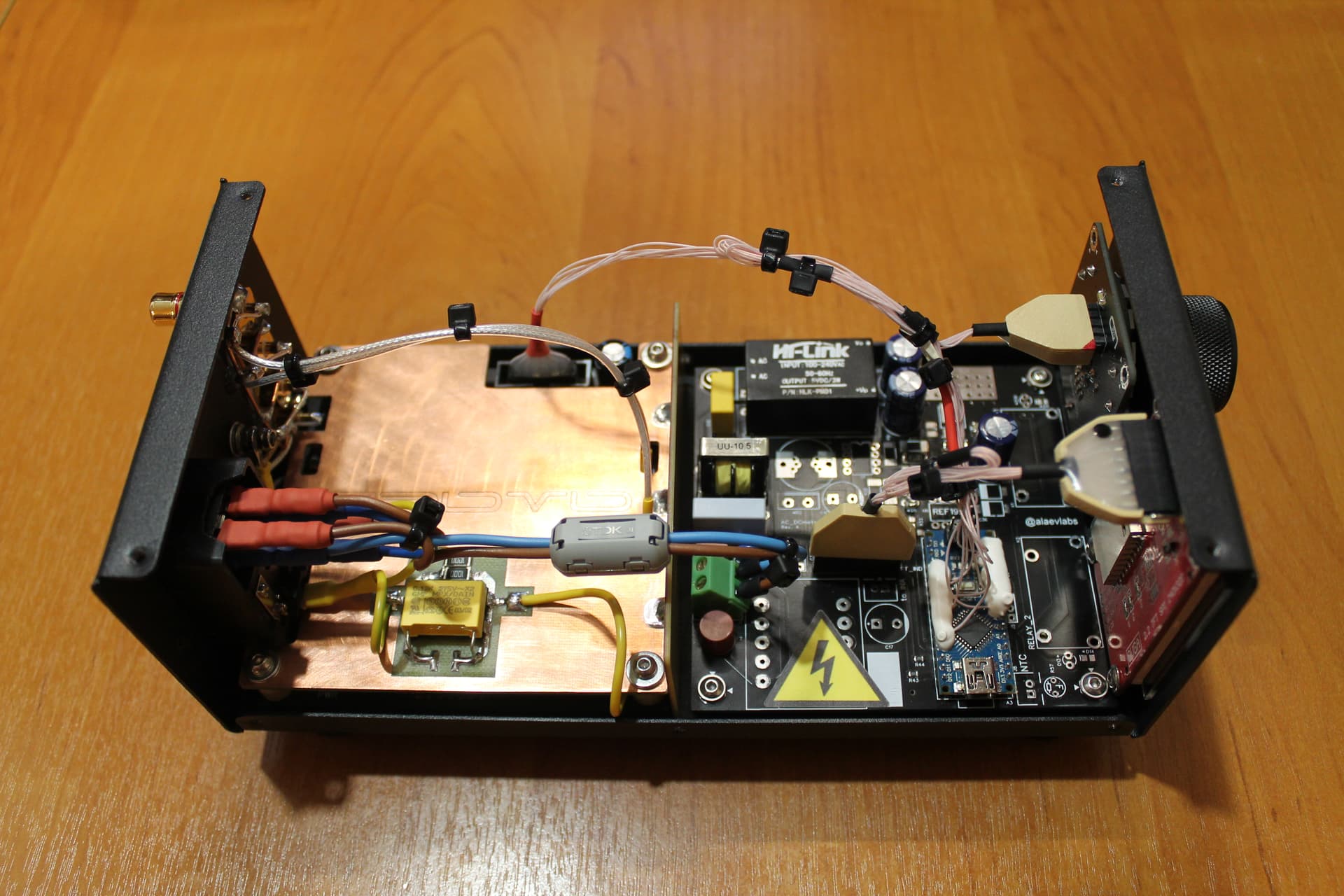

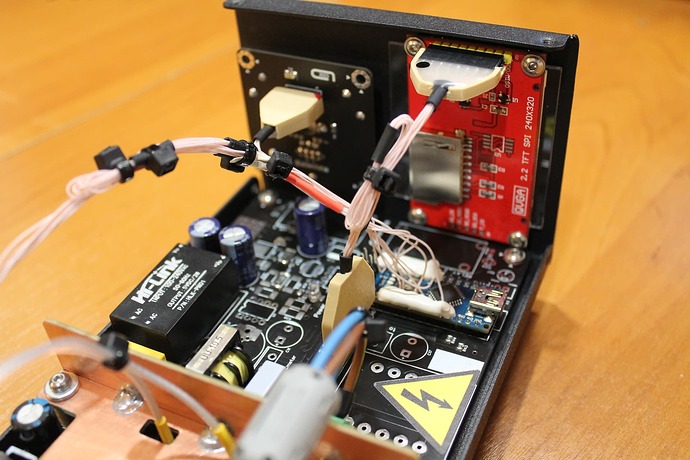

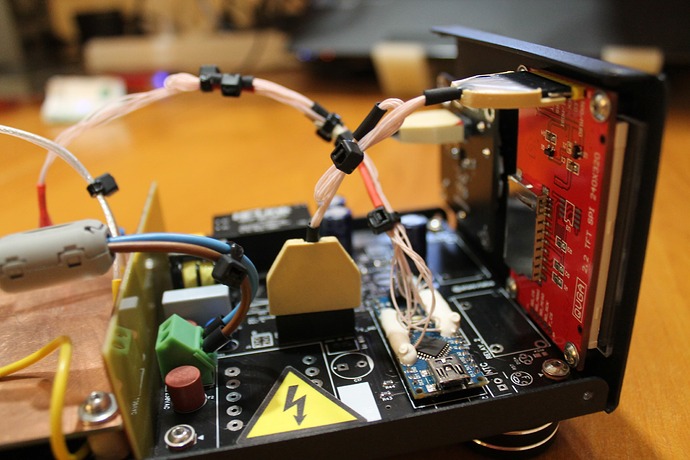

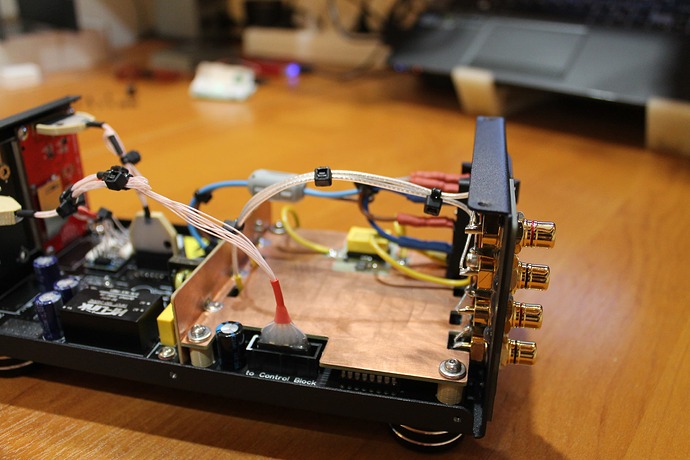

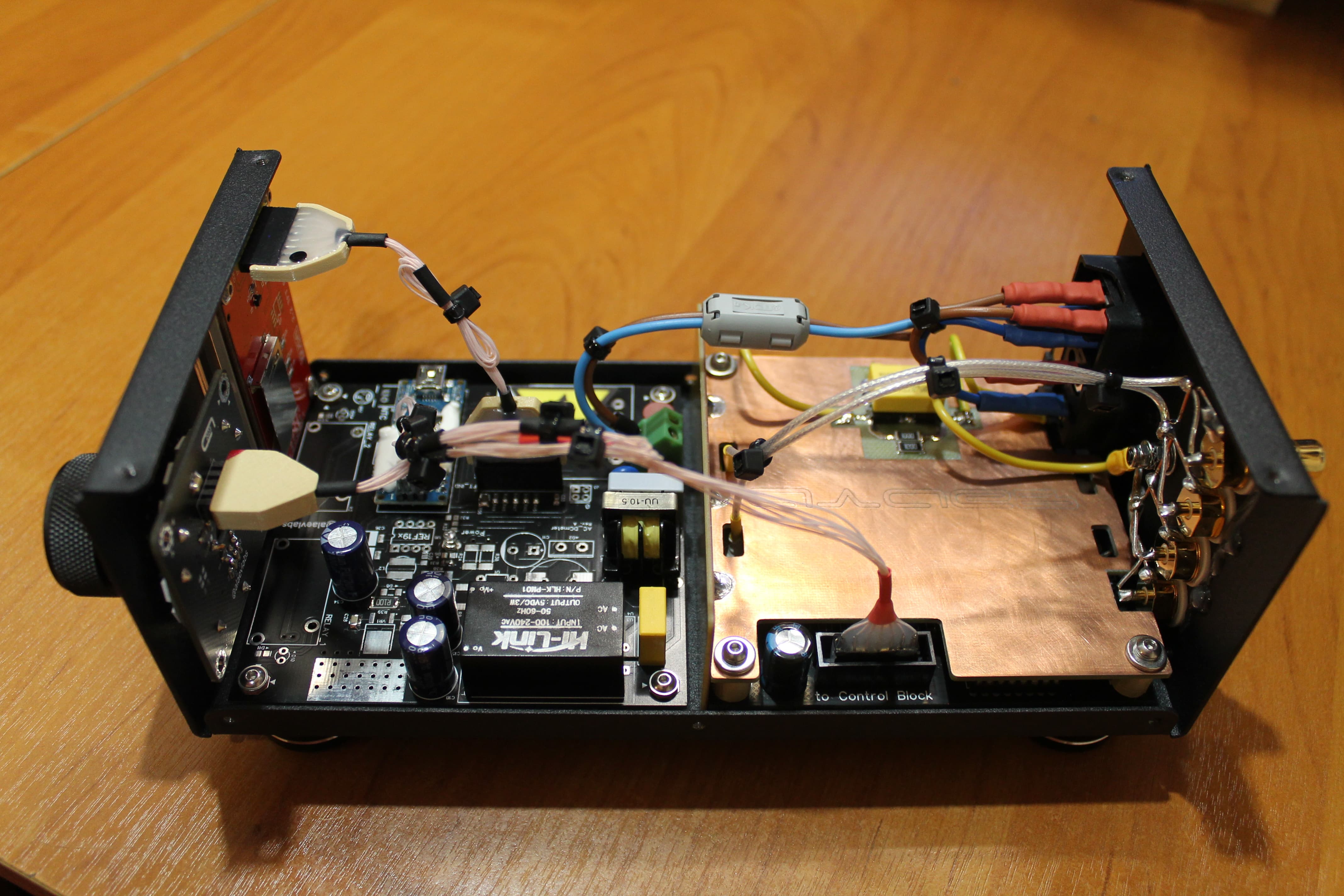

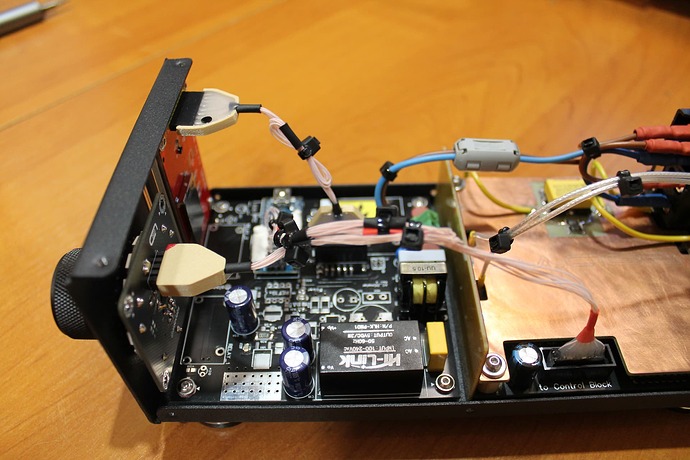

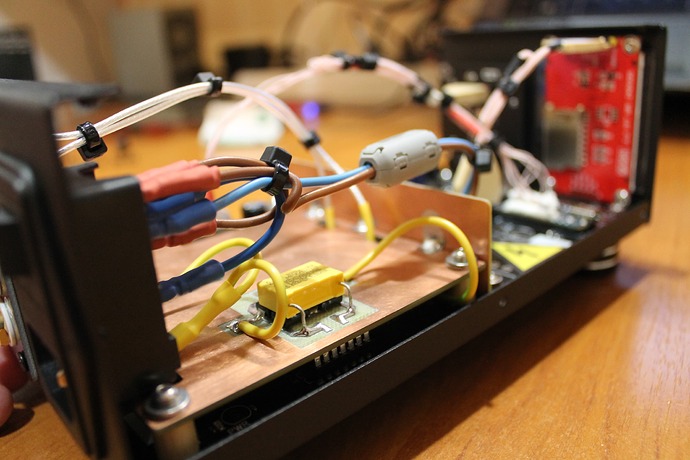

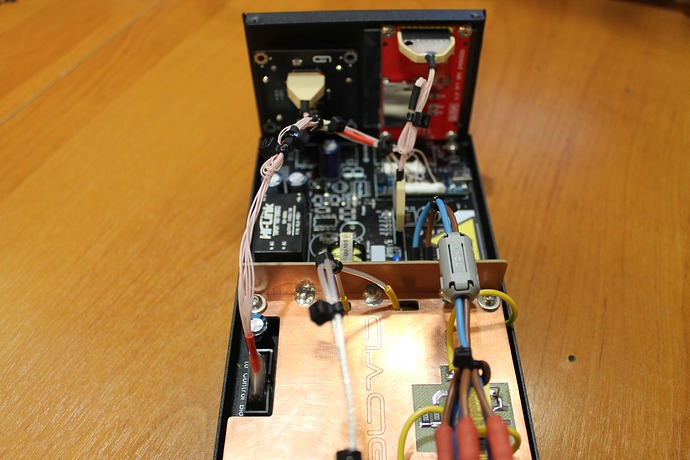

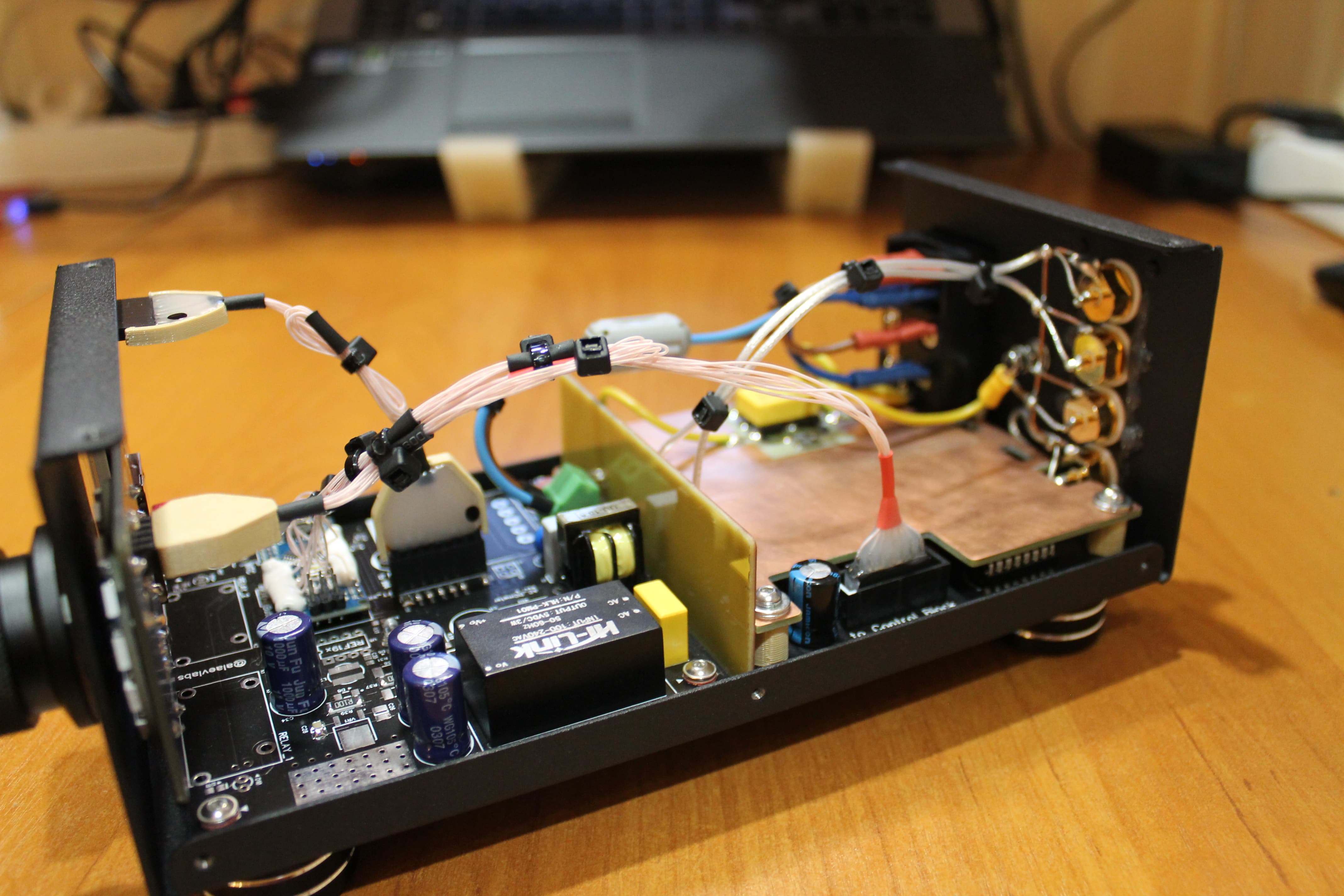

Фотографии внутренностей устройства:
В процессе разработки устройства выкладывалась дополнительная информация, ее можно посмотреть здесь:
Технические характеристики:
• аттенюатор стереофонический для небалансного сигнала;
• входное сопротивление – 50 кОм;
• степень ослабления от 0 до 99 дБ с шагом 1 дБ;
• закон регулирования – логарифмический;
• сигнальные реле Fujitsu Components (серебряно-никелевые позолоченные контакты);

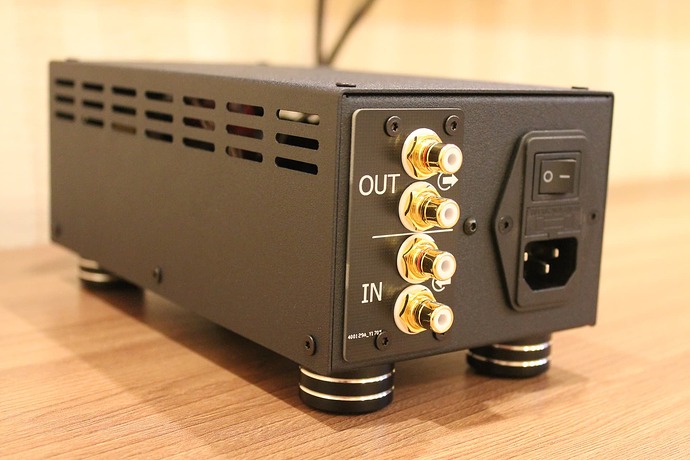

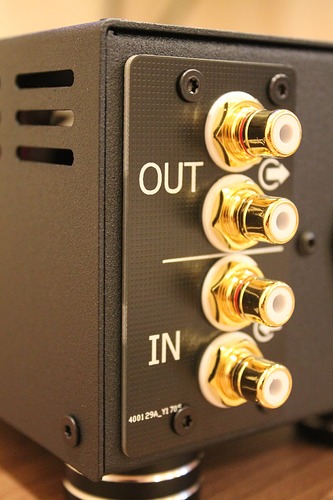

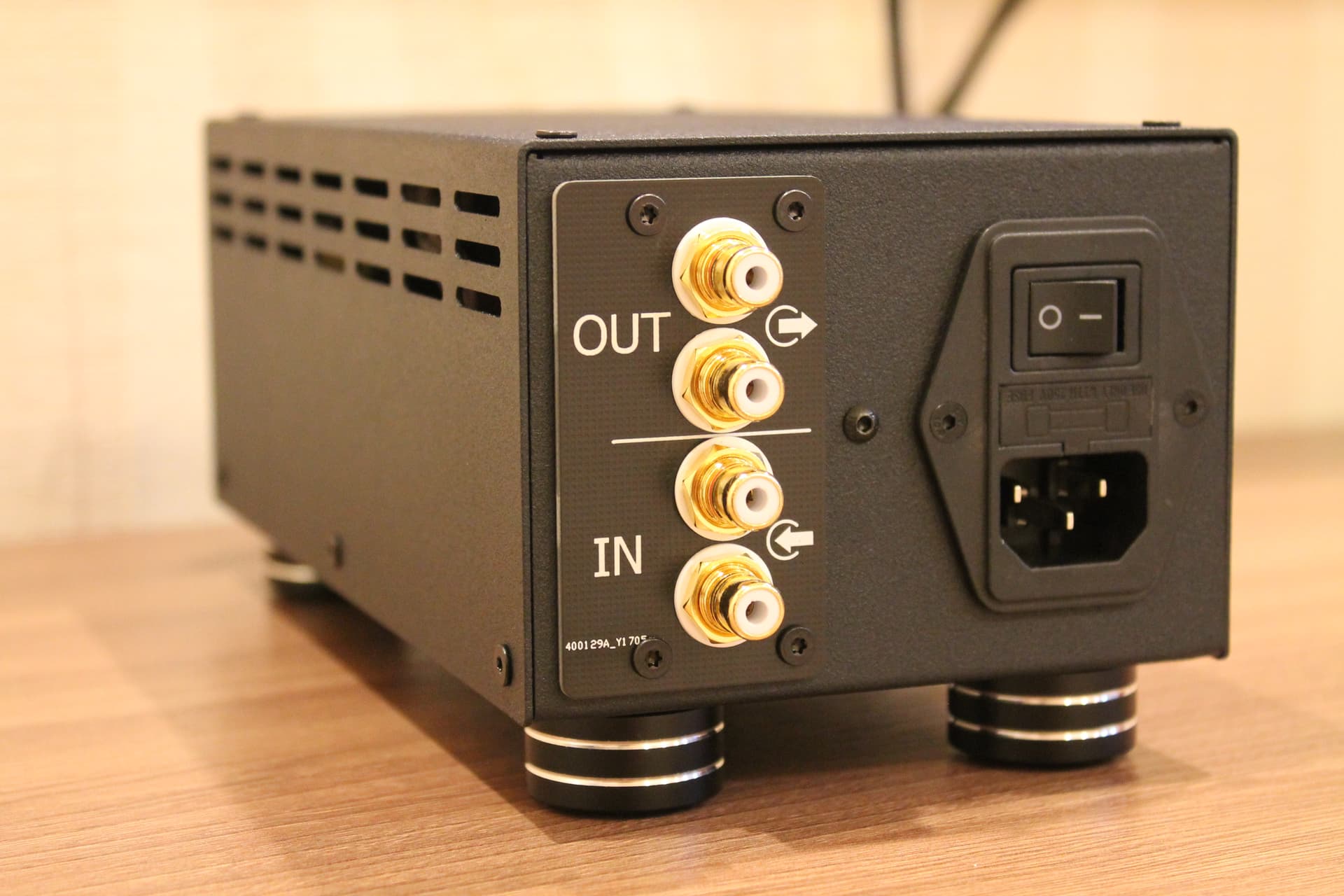

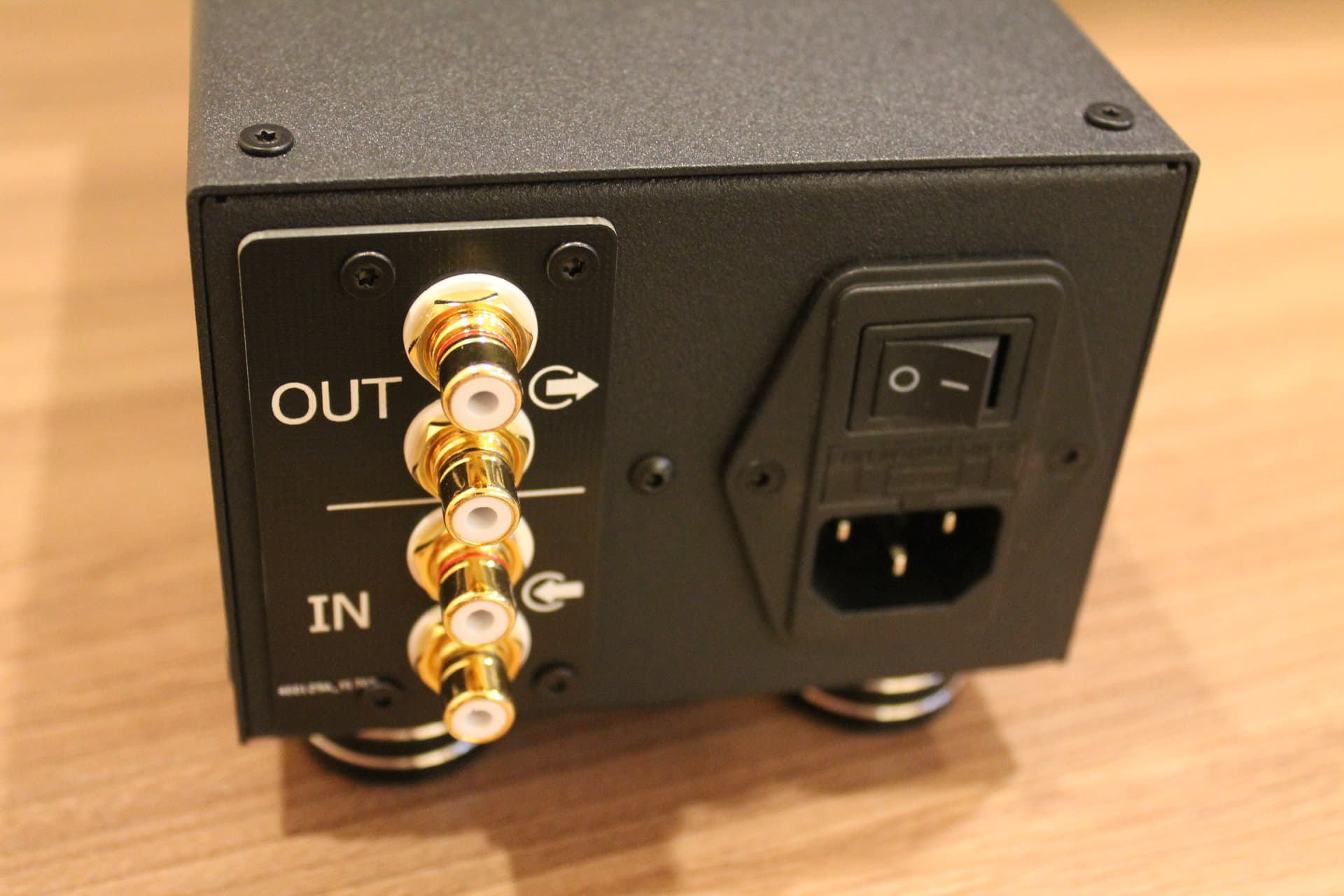

• количество входов/выходов – 1/1;
• монтаж входных и выходных сигнальных цепей выполнен серебряным проводом;

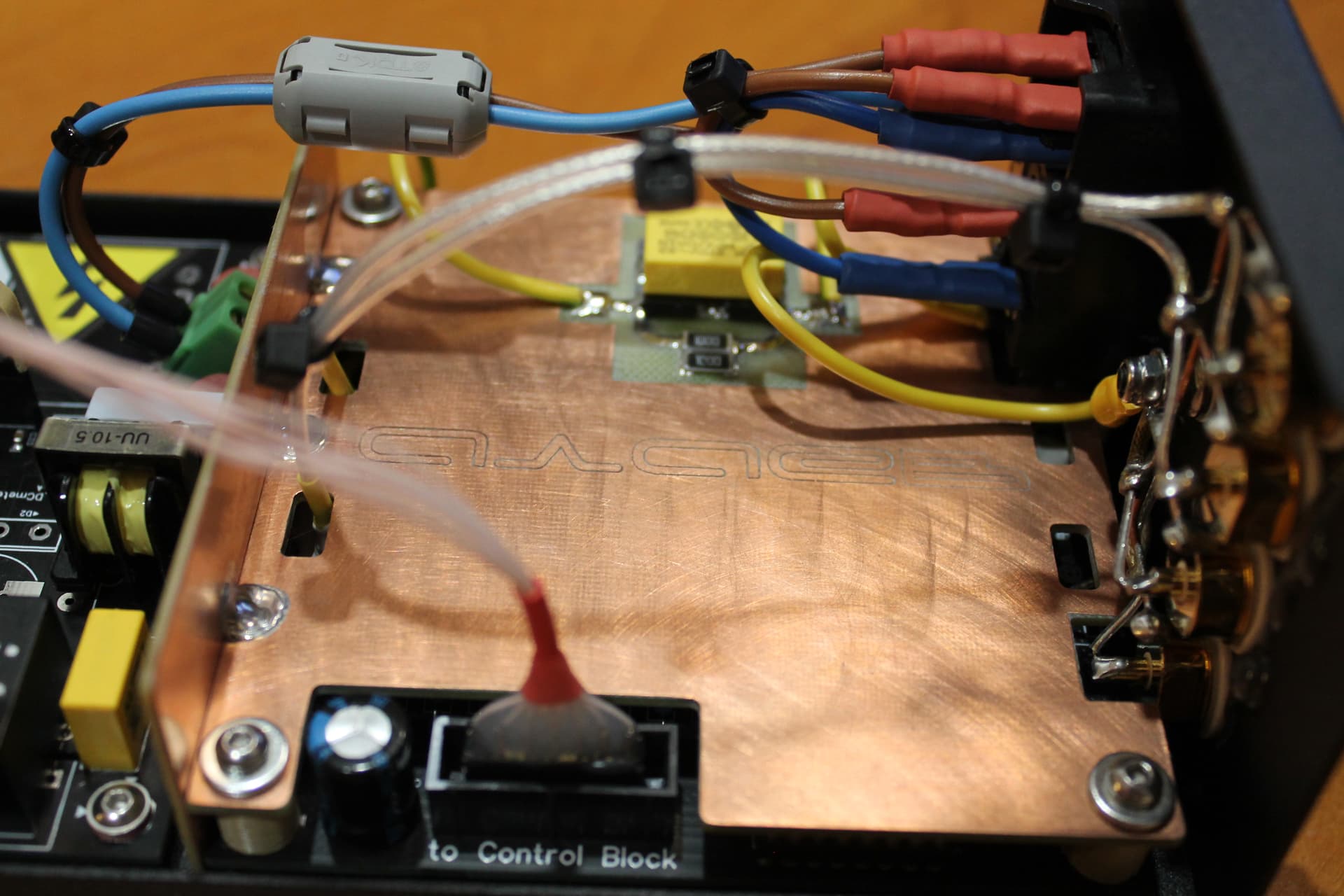

• все сигнальные цепи экранированы двухсторонним фольгированным текстолитом, на котором реализована схема развязки сигнального и защитного заземления.

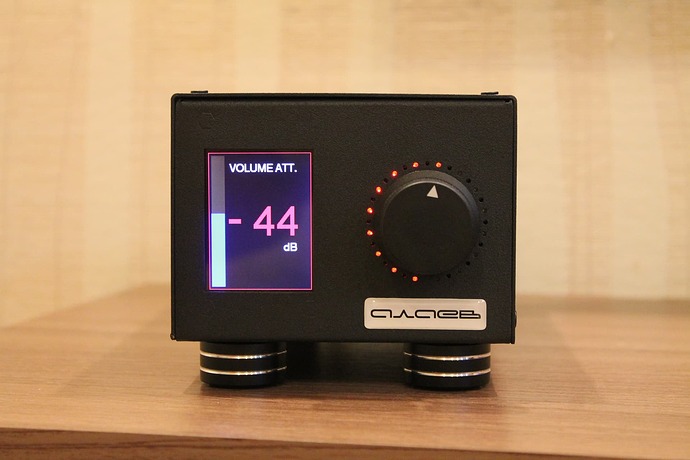

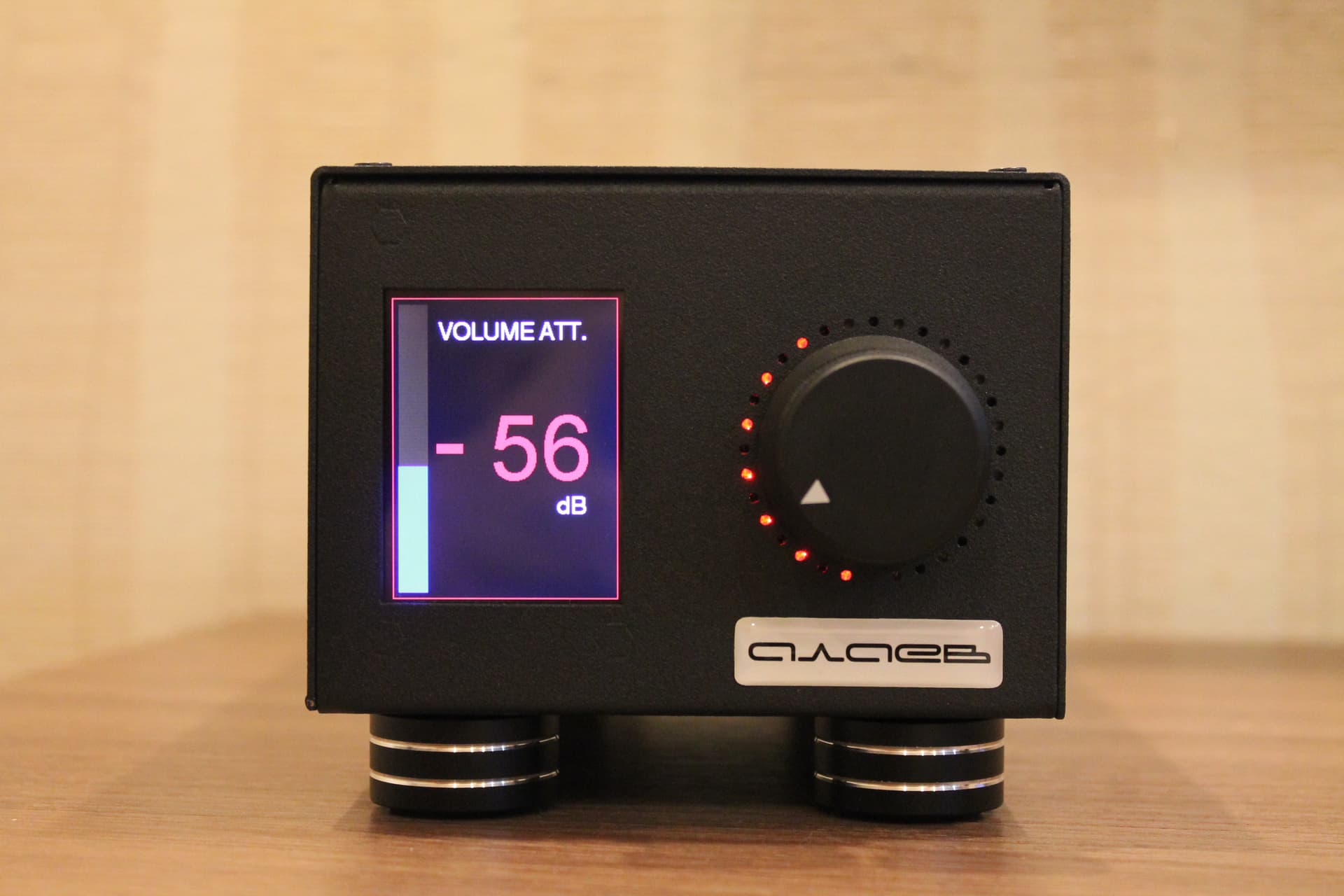

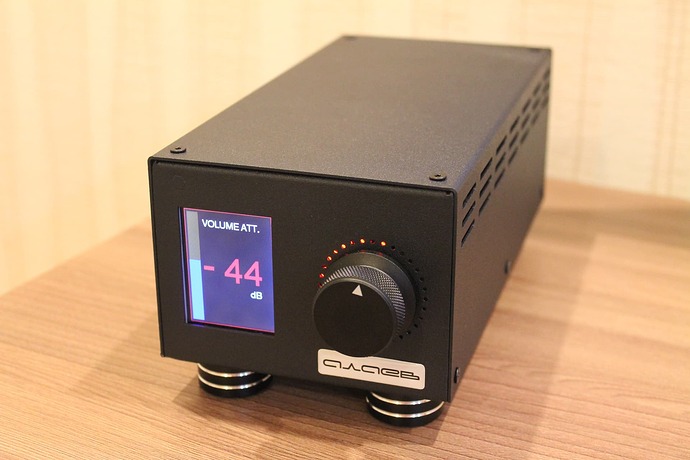

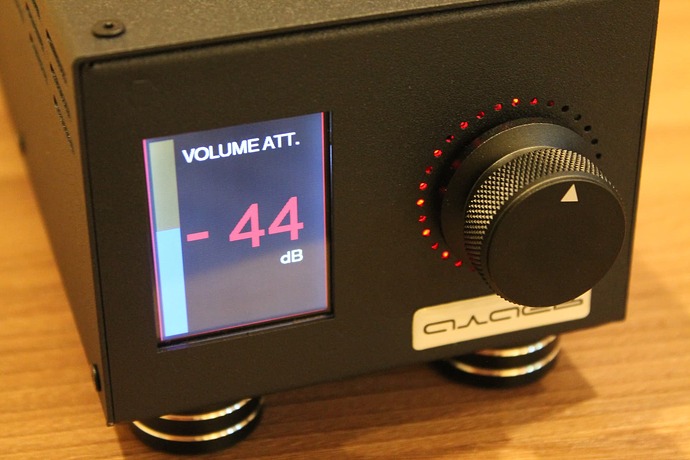

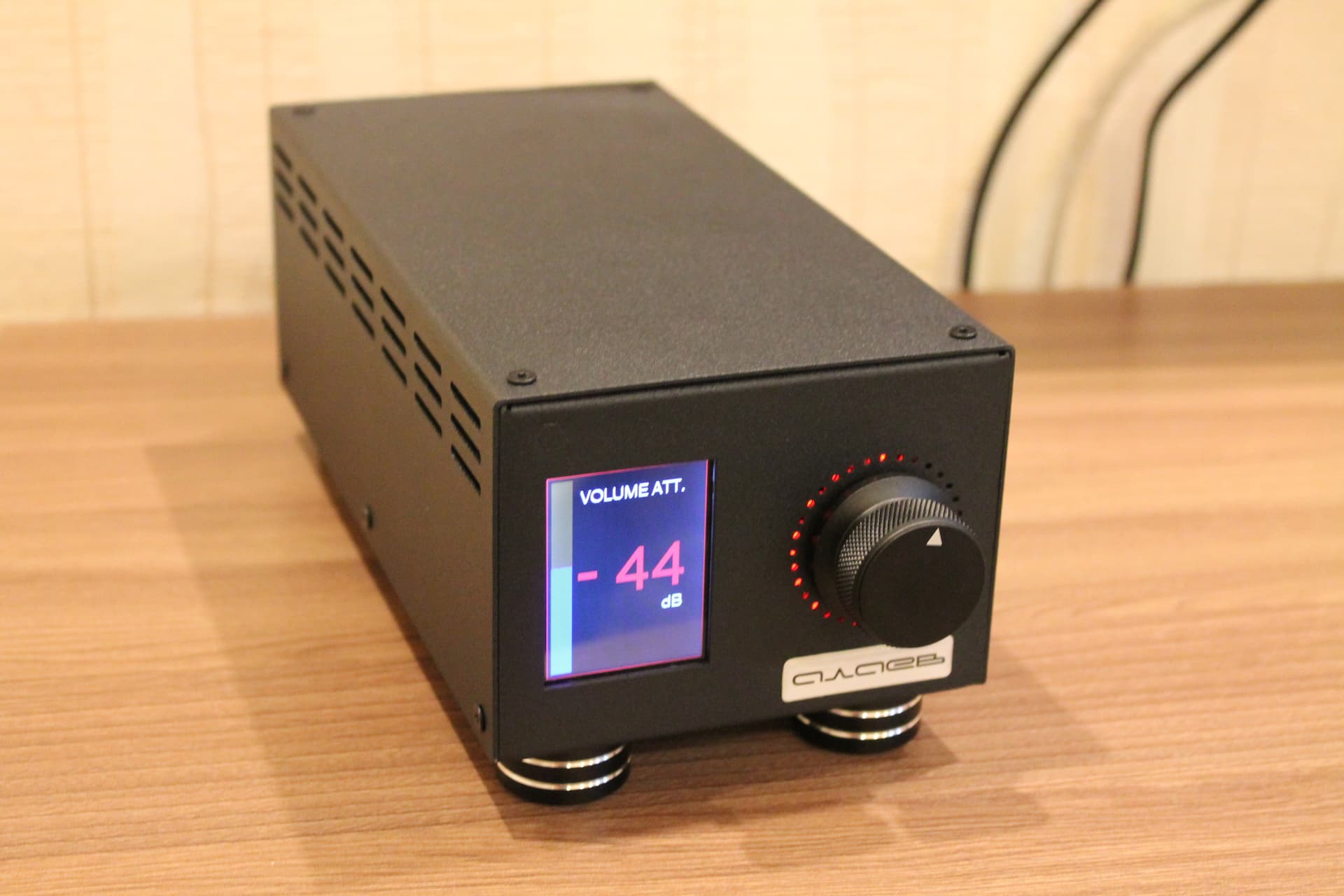

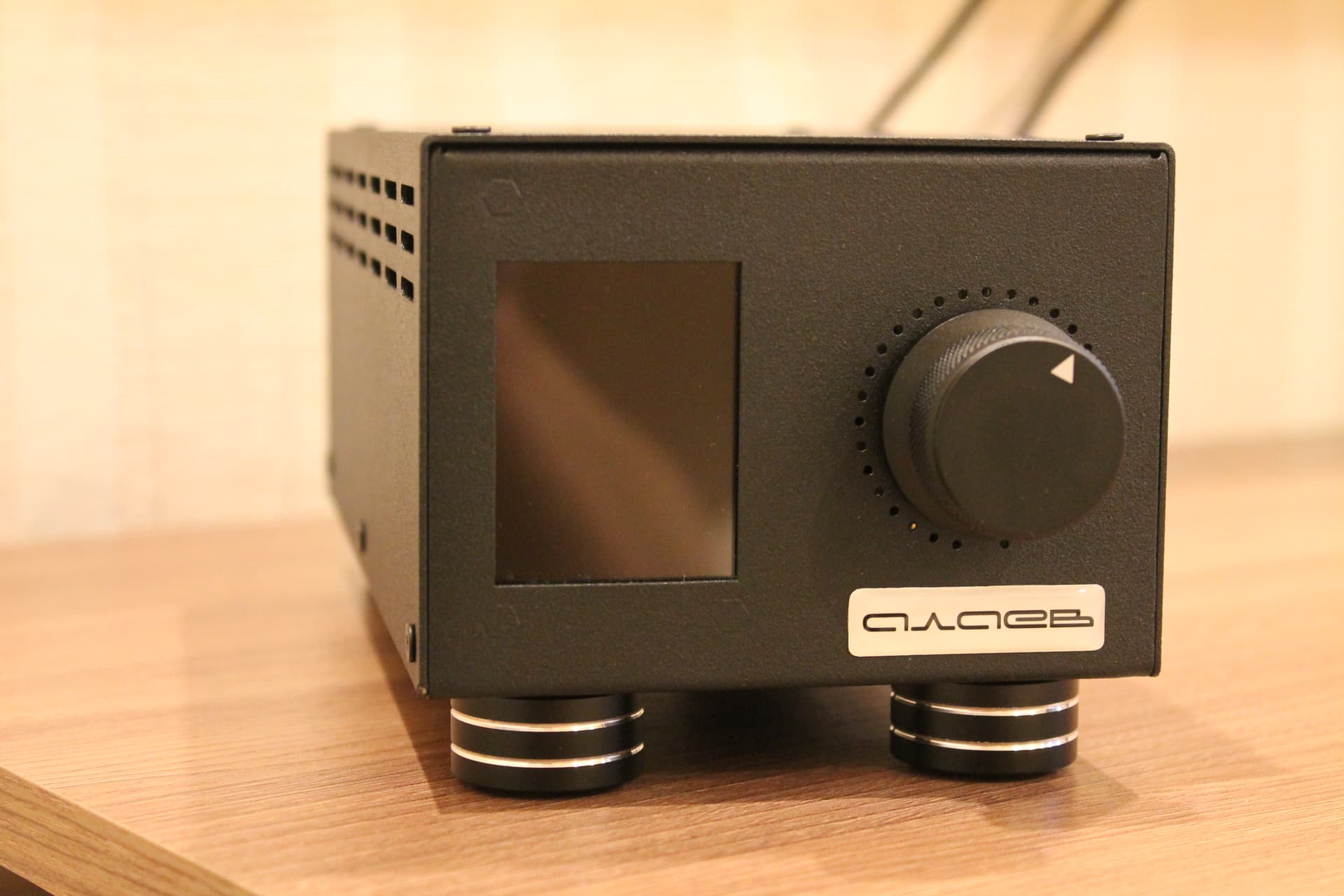

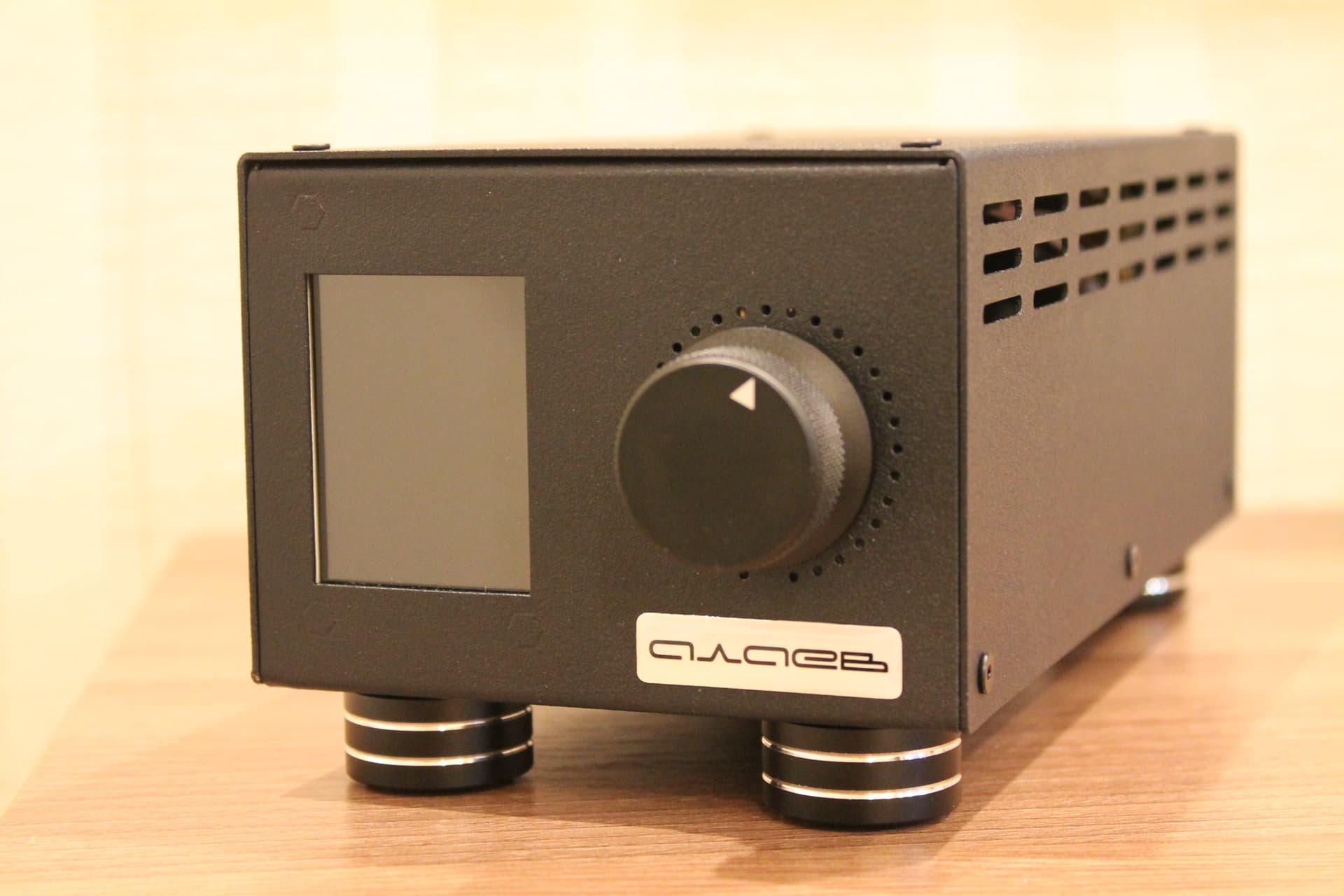

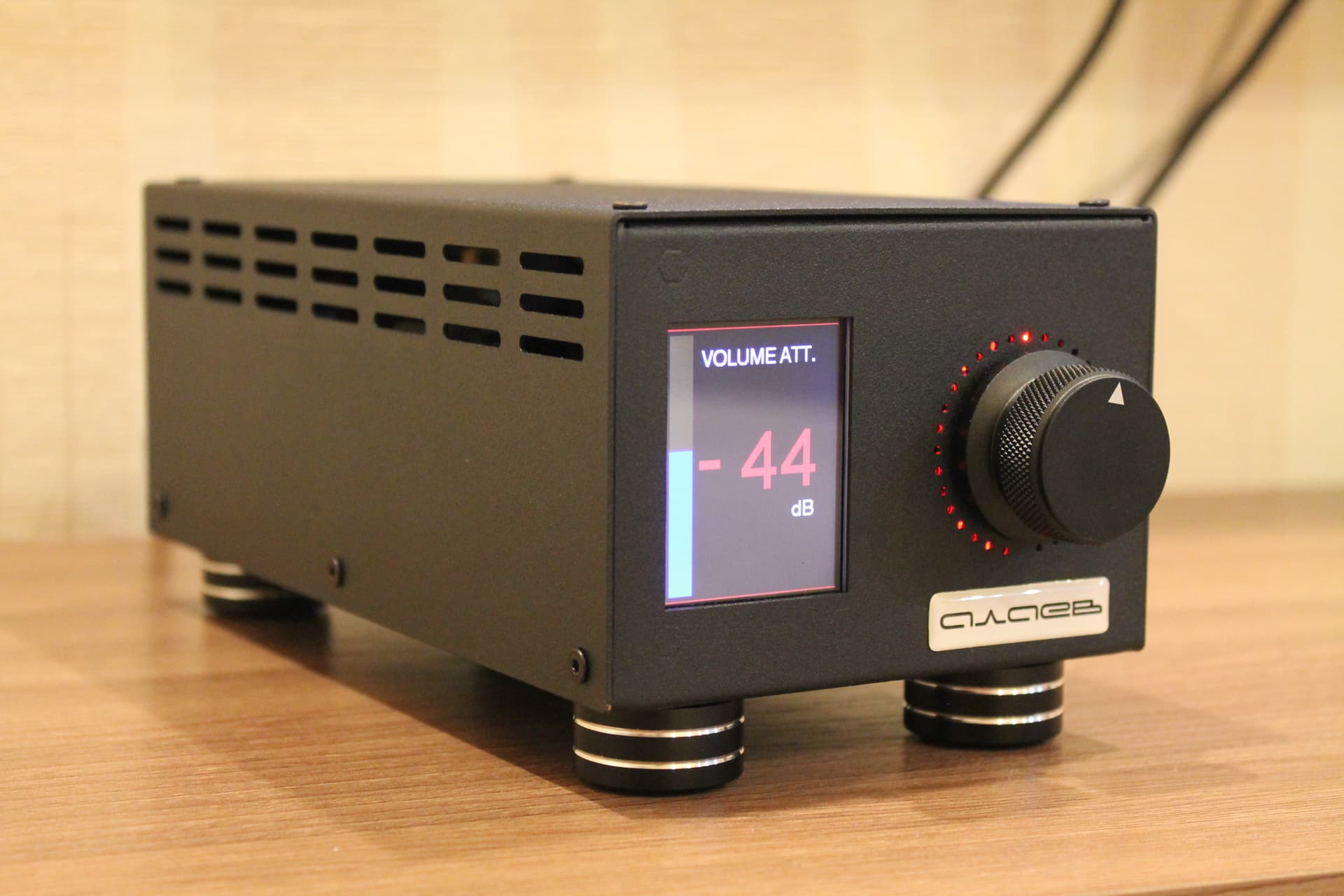

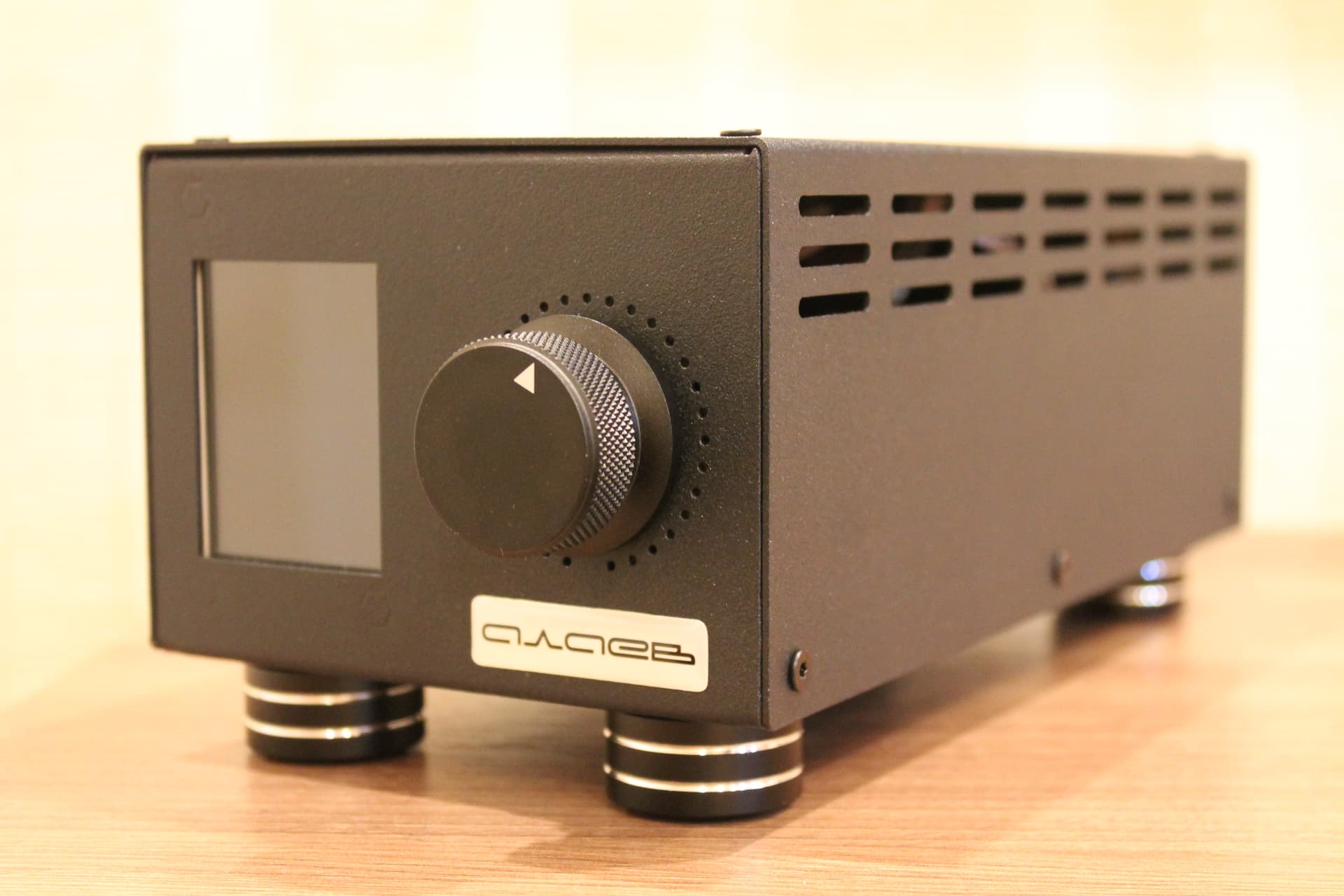

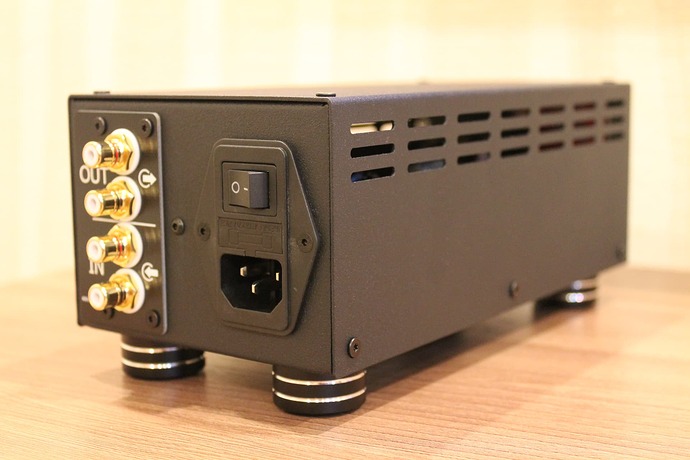

Внешний вид и дизайн:
• Цветовая палитра индикатора (фон, цвет символов и прочее) может быть изменена по желанию Заказчика. На фото представлена версия дизайна, которую выбрал разработчик проекта. Если в вашей аудиосистеме превалируют определенные цвета, то можно изменить цветовую палитру аттенюатора для максимальной совместимости по вашему техническому заданию.
• Цветовая палитра круговой шкалы может быть изменена по желанию Заказчика, также шкалу можно отключить совсем по вашему техническому заданию.
• DIY-модули от @Yan для различных аудиопроектов

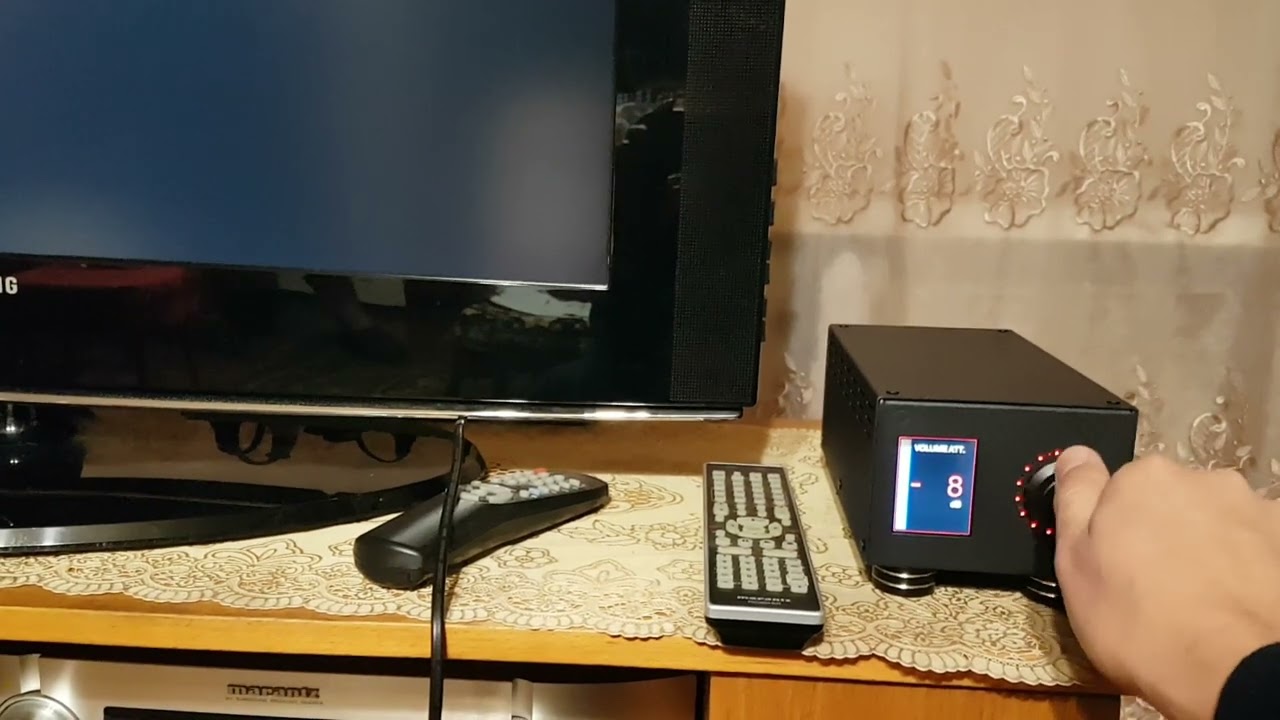

• https://www.youtube.com/watch?v=SAr6gleijGM&t=25s
• к сожалению, фотографии не передают в полной мере цвета TFT-дисплея, как я ни старался, цветопередача на фото не соответствует действительности, к примеру: цифровое значение в реальности ярко красное, вертикальная шкала небесно-голубая, а системные сообщения ярко зеленые. Фото этого не передает.
Продажа ведется из города Саратова, доставка до покупателя осуществляется за его счет. Выбор способа доставки и ТК по согласованию (обычно CDEK, BoxBerry, Почта России). На изделие предоставляется гарантия в течение 12 месяцев и также бесплатный возврат в течение 14 дней на случай, если покупателя что-то не устроило (можно без объяснения причин), в этом случае обратную доставку также оплачивает покупатель.
Стоимость пассивного релейного аттенюатора составляет 19500 р.
