DIY-модули от @Yan для различных аудиопроектов

Модуль индикации и управления энкодером.

Модуль предназначен для применения в различных DIY-проектах, в первую очередь в аудио, например, для регулировки громкости.

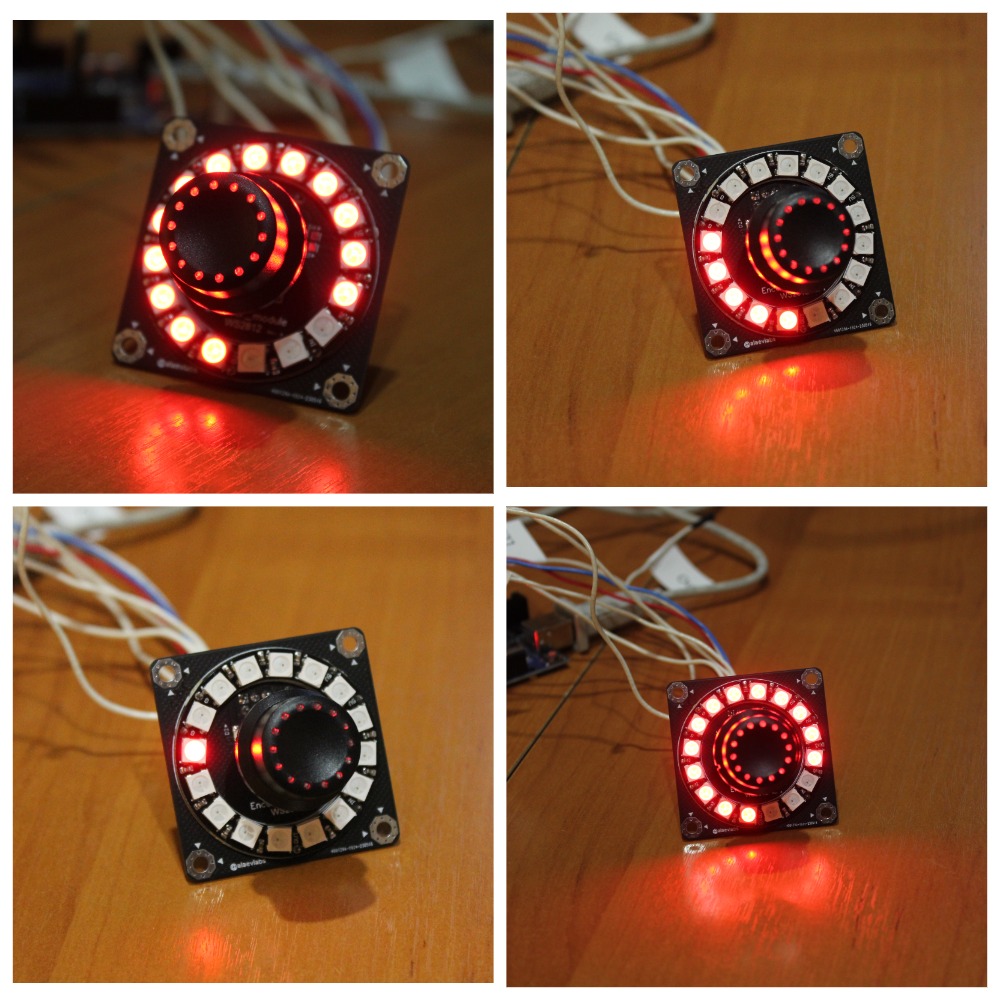

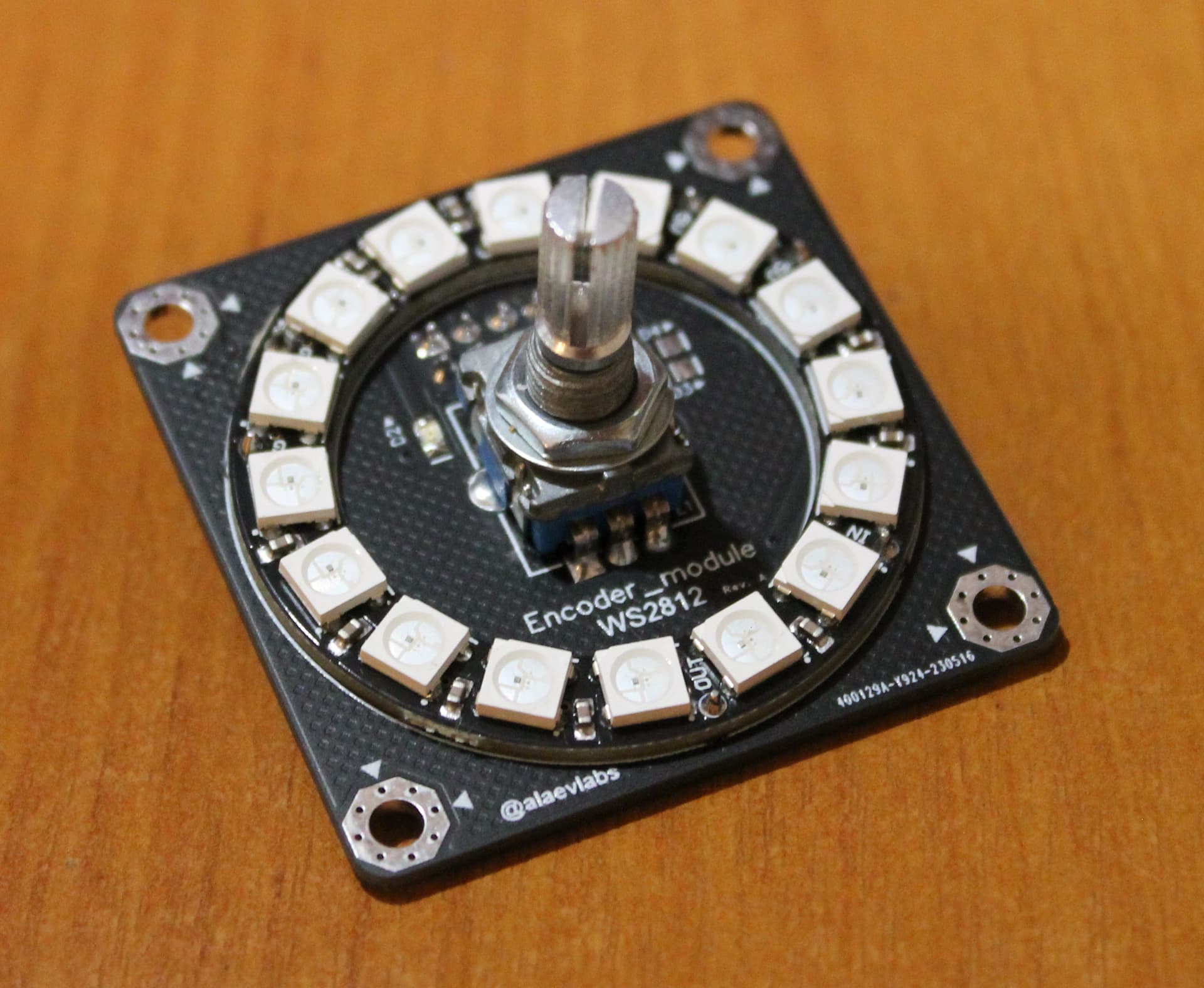

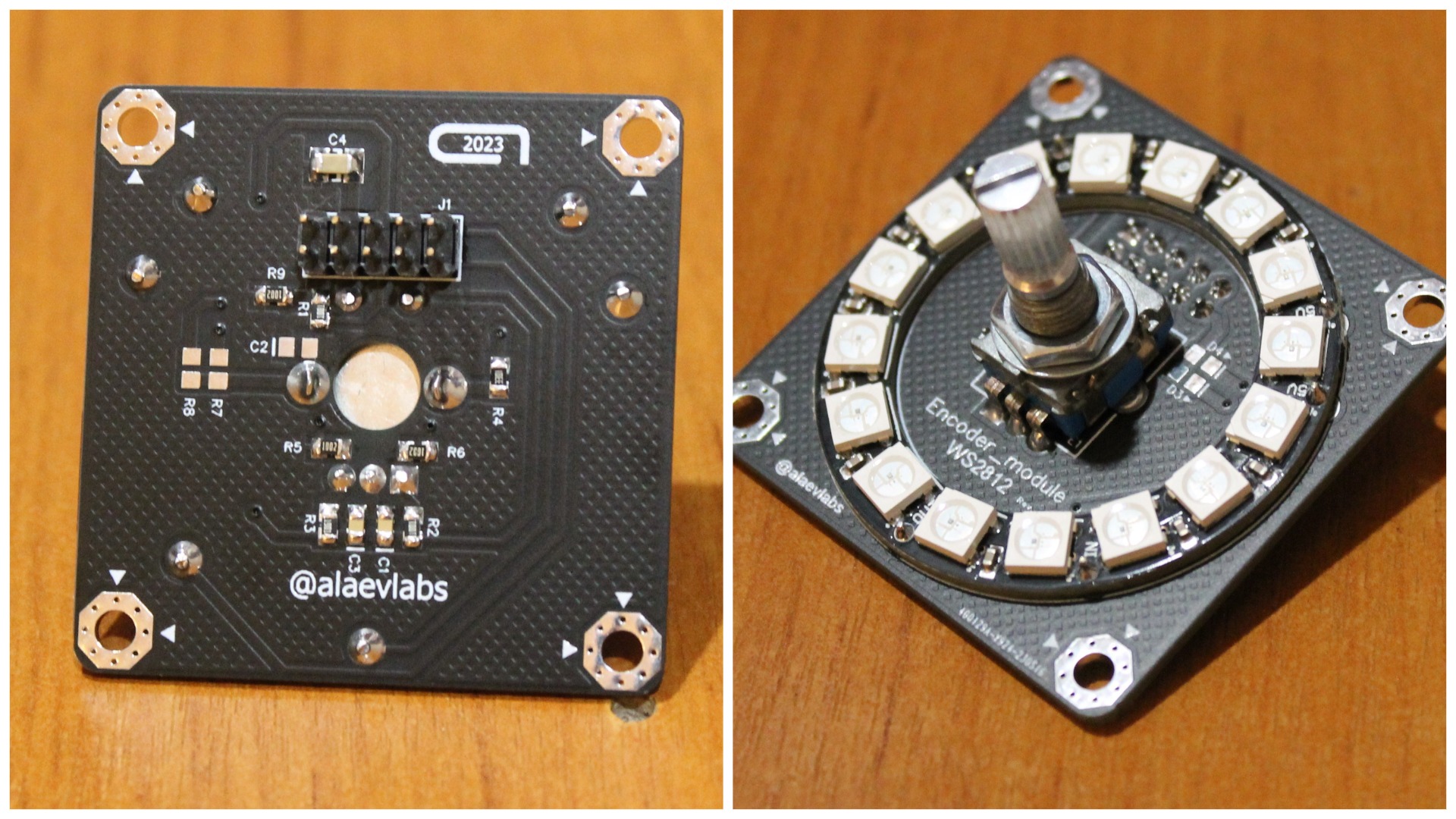

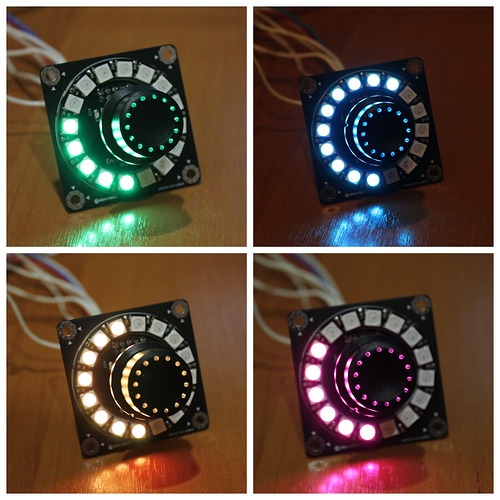

Внешний вид собранного модуля:


Описание модуля

Индикация реализована на 16-ти битном адресном кольце WS2812, позволяющем отображать более 16 млн. цветов и оттенков, до 255 градаций яркости. Алгоритм индикации может быть любым и зависит только от вашей фантазии или технического задания. Для примера я сделал два типа отображения: dot (точка) и bargraph (заполняющаяся шкала). Подробнее можно увидеть в демонстрационном ролике.

Энкодер имеет кнопку на валу, поэтому возможны различные комбинации вращений и нажатий. Модуль имеет аппаратную фильтрацию для подавления дребезга контактов при вращении энкодера и нажатия на его кнопку. На модуле также предусмотрены три индикатора (два постоянных) и один управляемый, которые могут использоваться для ручек-регуляторов с возможностью подсветки.


Габаритные размеры модуля 48 х 48 мм. Крепление модуля осуществляется либо с помощью монтажных отверстий на модуле, либо с помощью вала энкодера посредством отверстия в панели DIY-устройства.

Стоимость пустой печатной платы - 500 р.
Стоимость полностью собранного модуля - 2500 р.

19 лайков

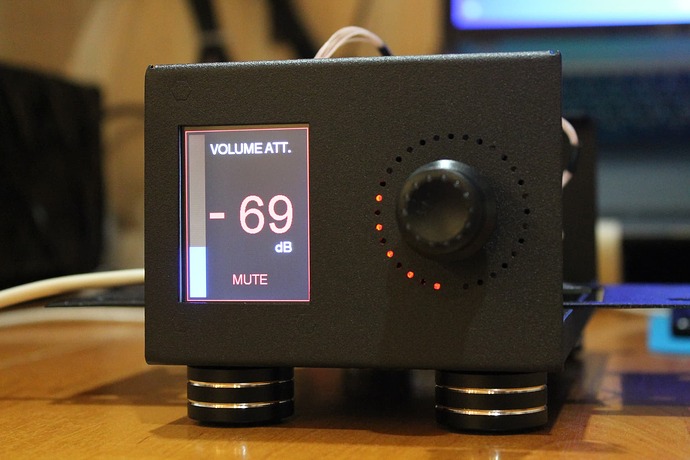

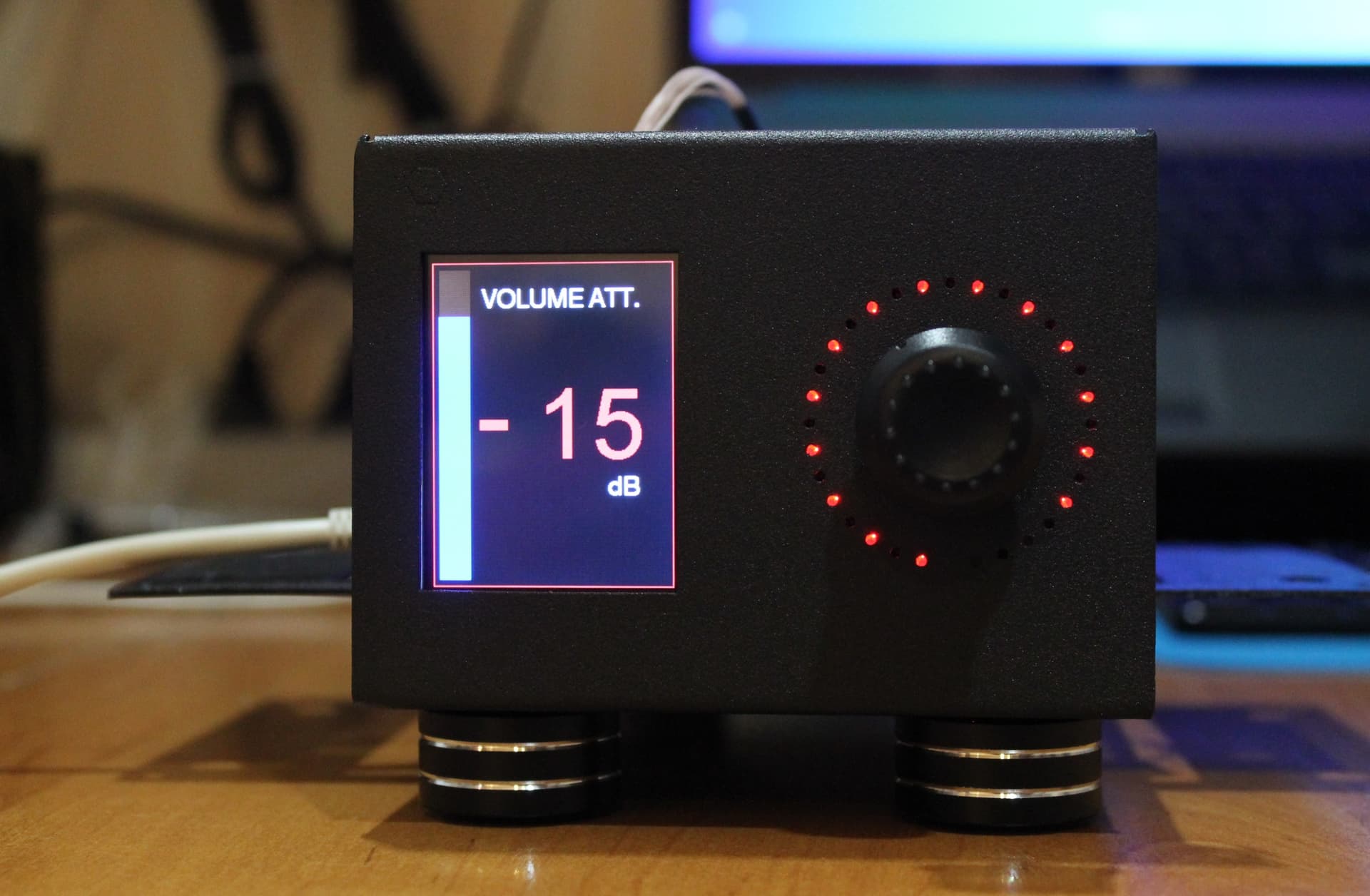

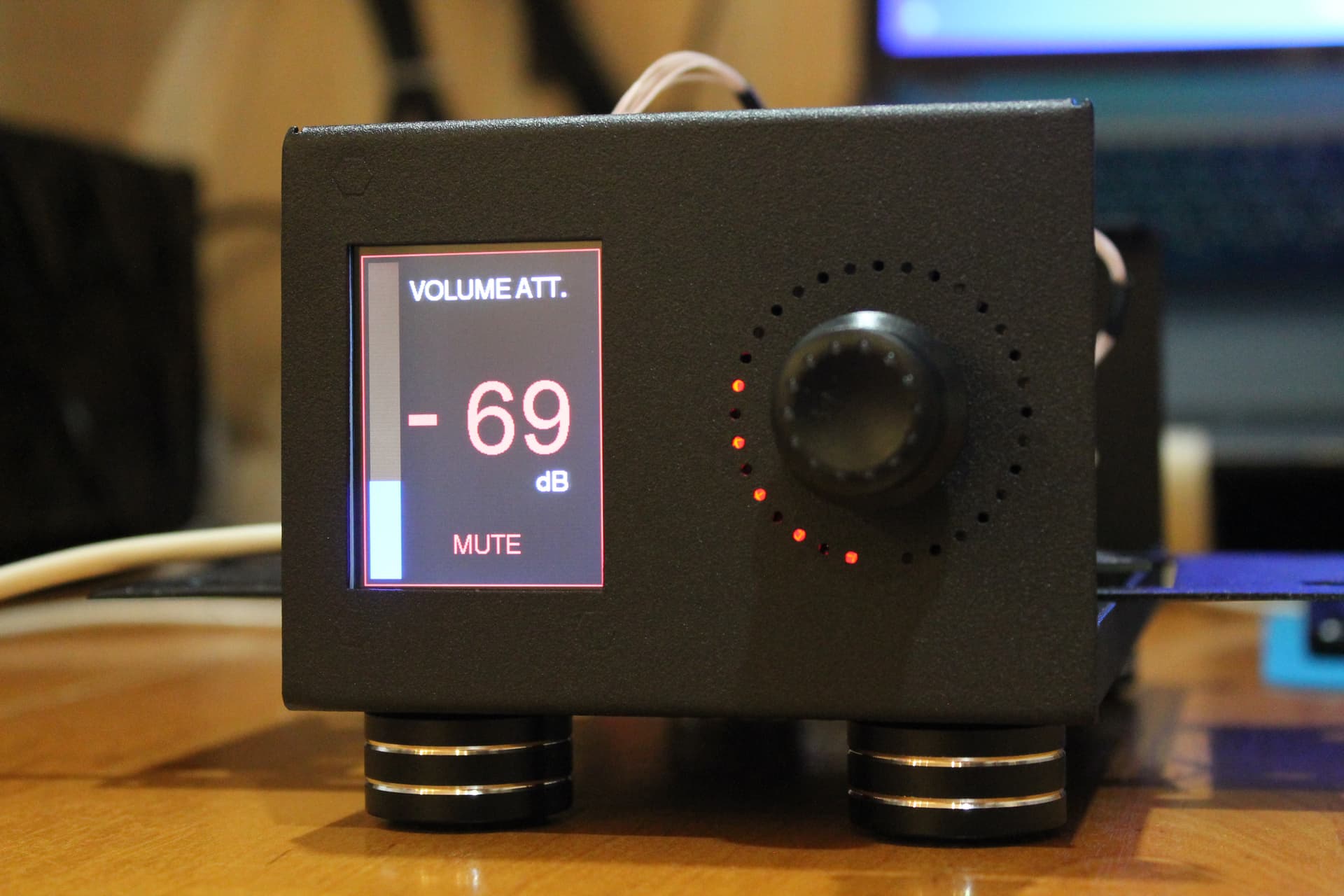

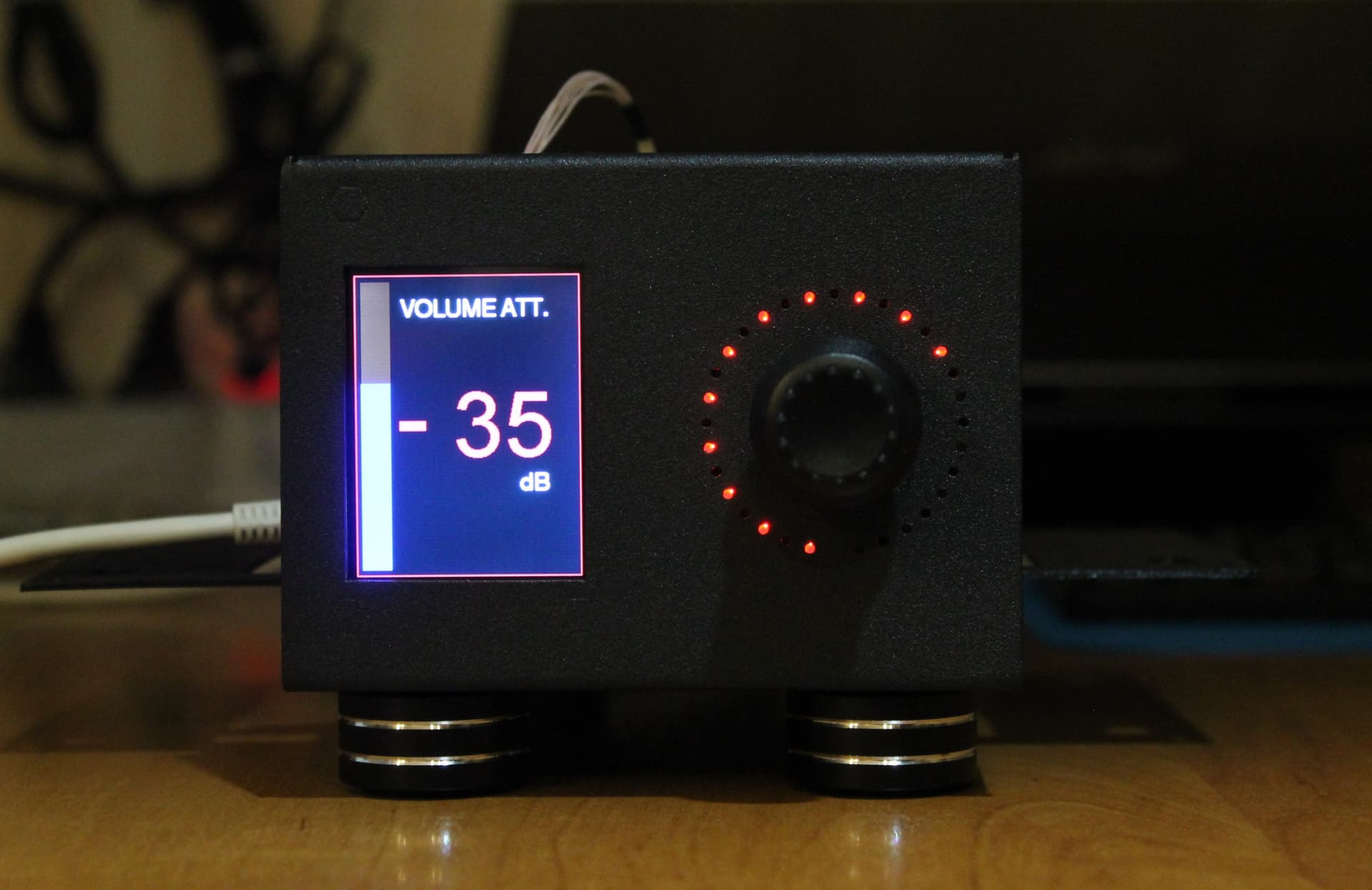

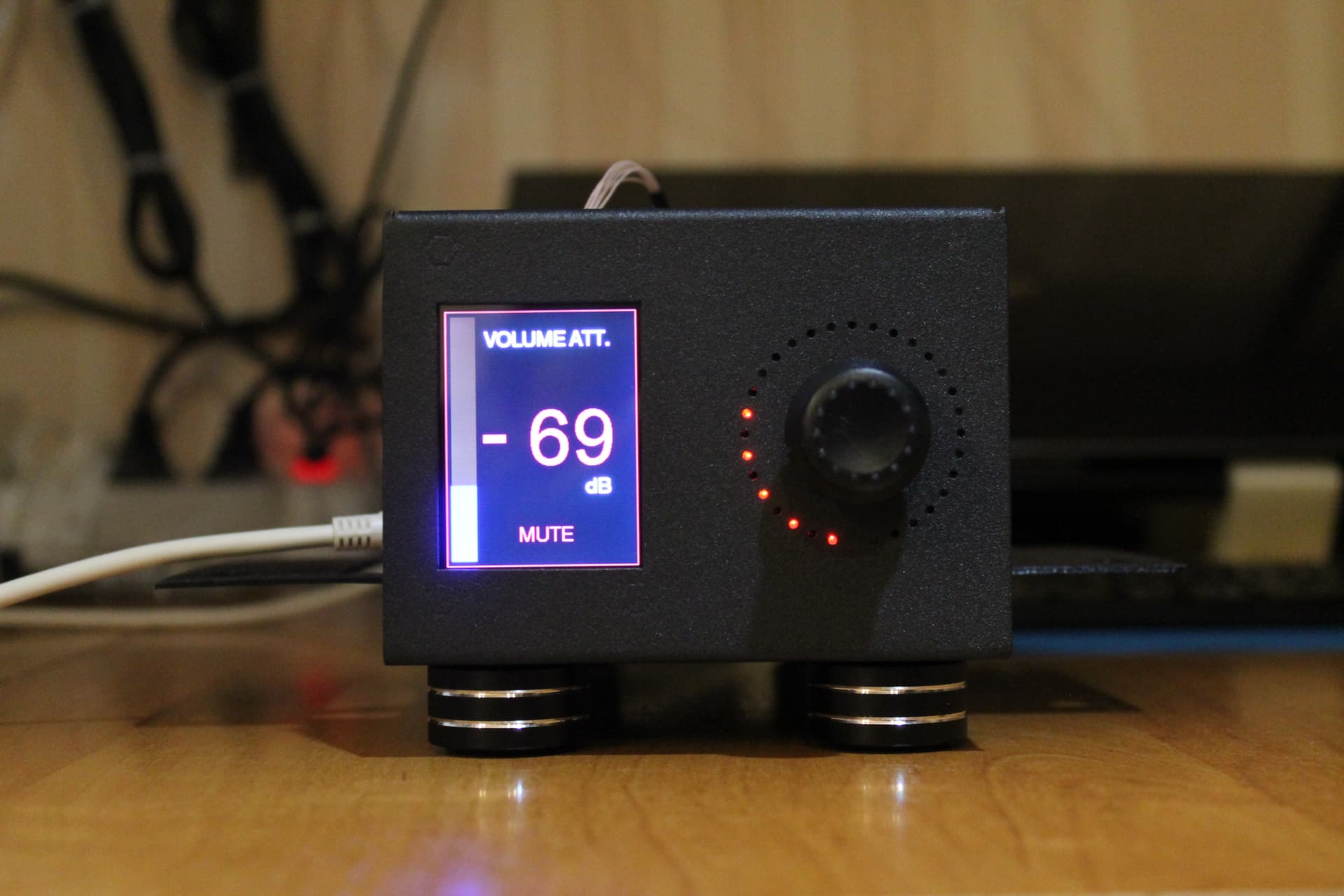

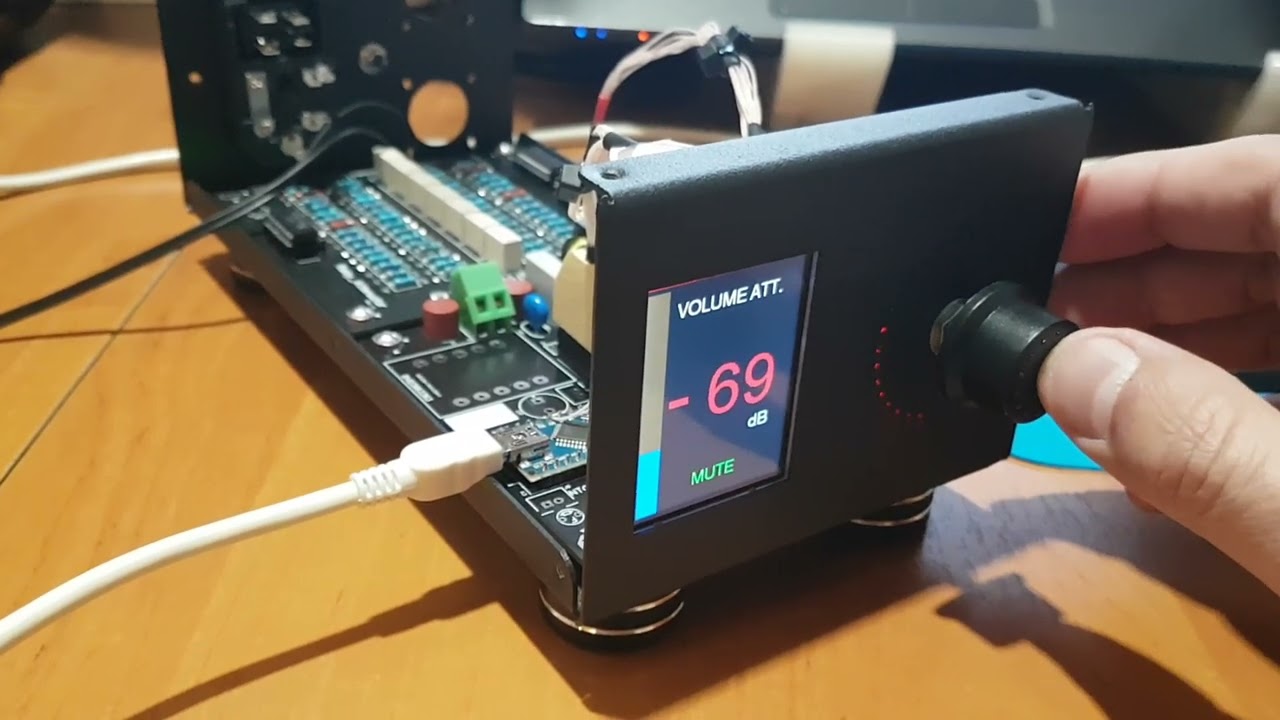

Несколько фото практического применения модуля индикации и управления энкодером.
Проект находится на стадии разработки и согласования внешнего вида и дизайна, но некоторый результат уже достигнут.

12 лайков

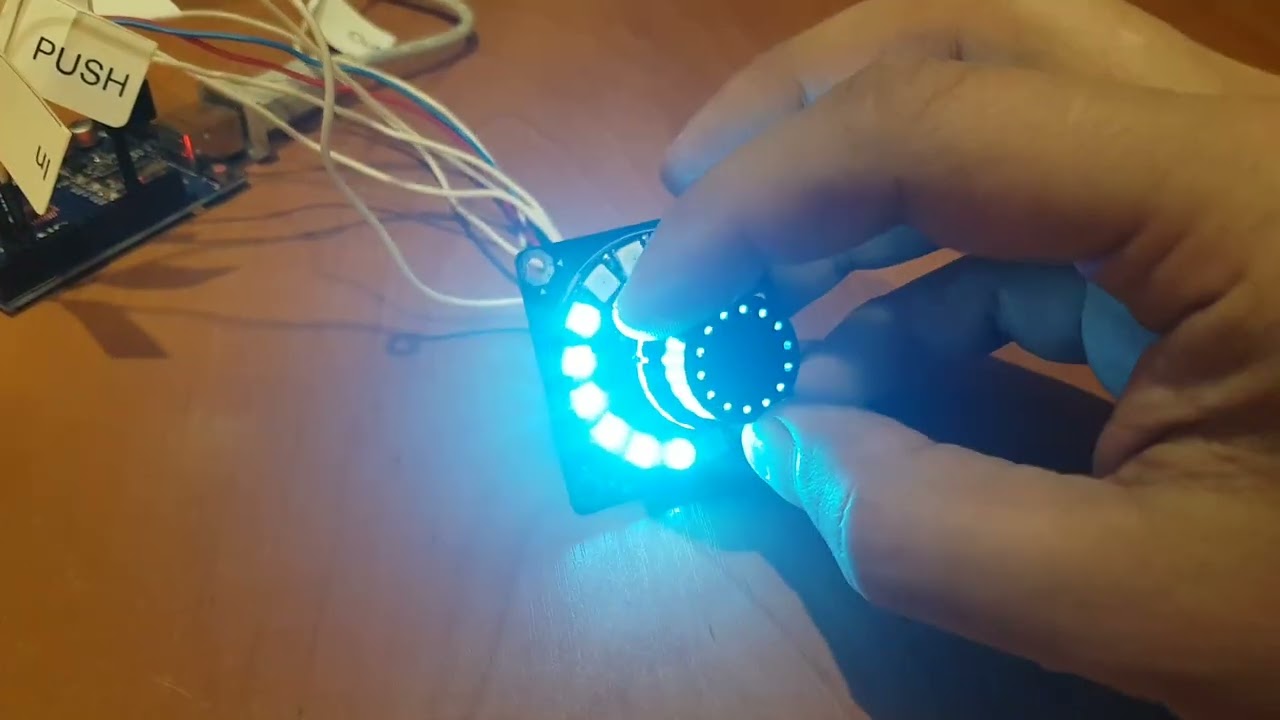

Добавил видео, как это выглядит при вращении энкодера.

3 лайка

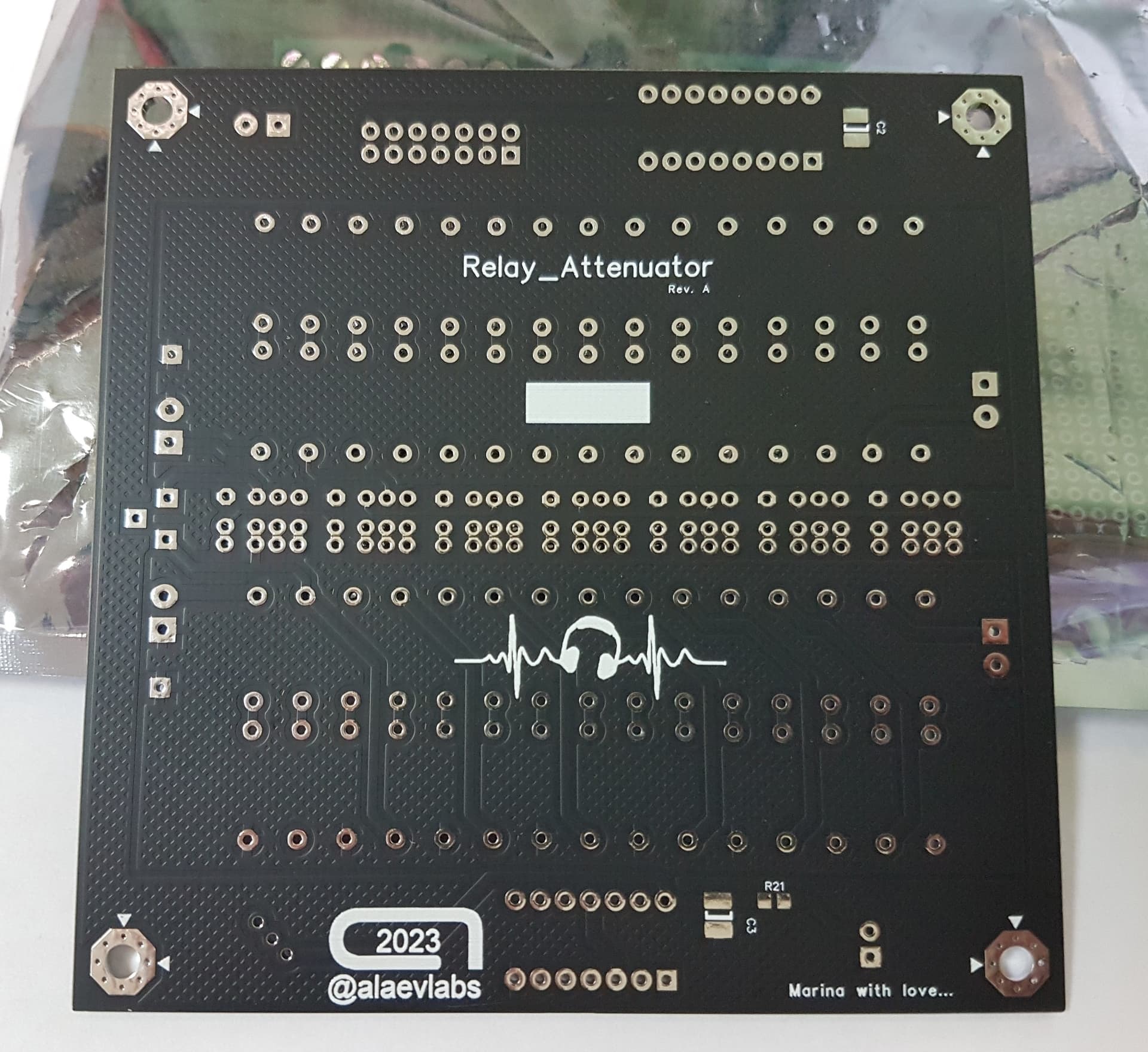

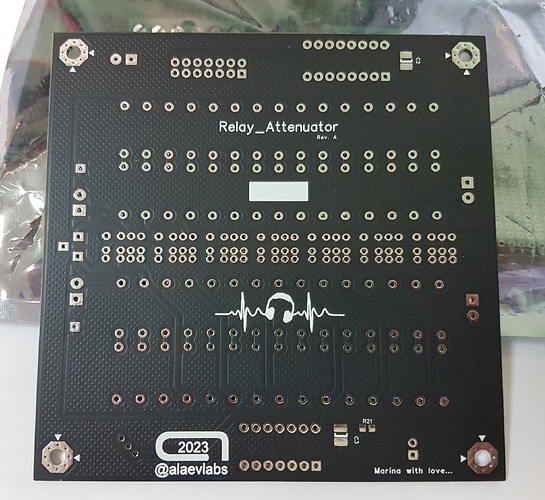

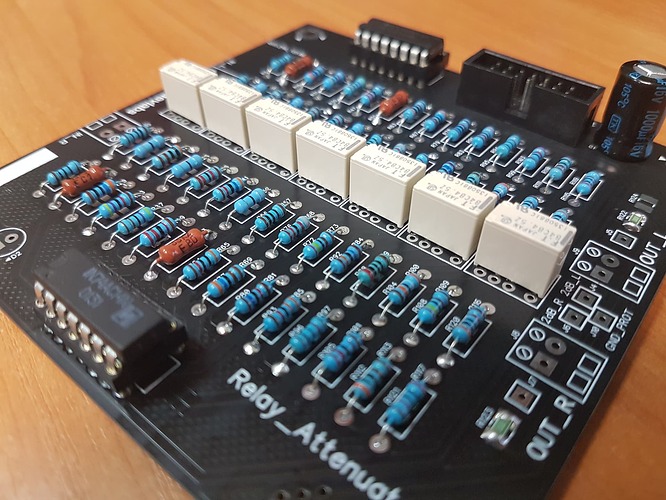

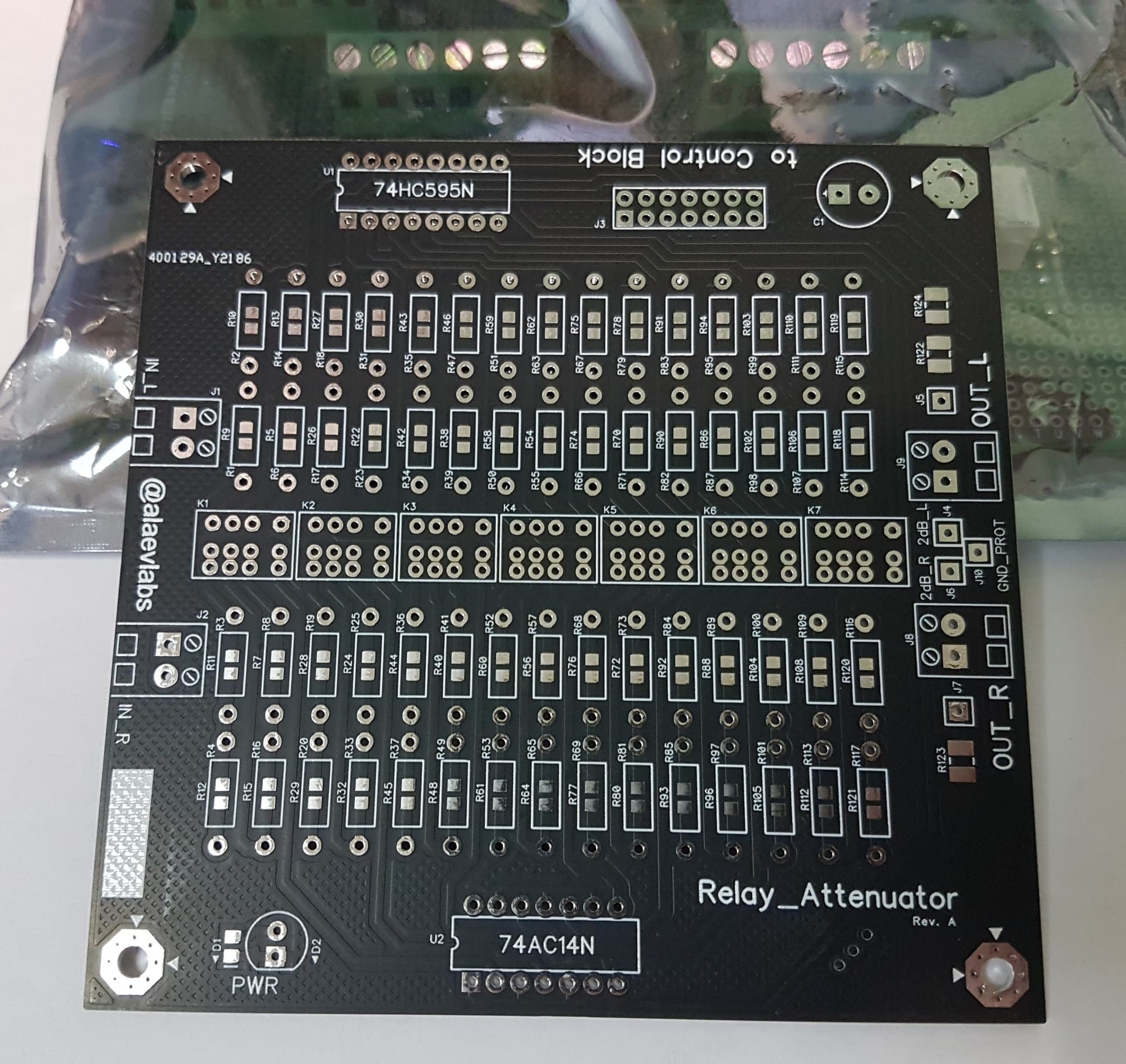

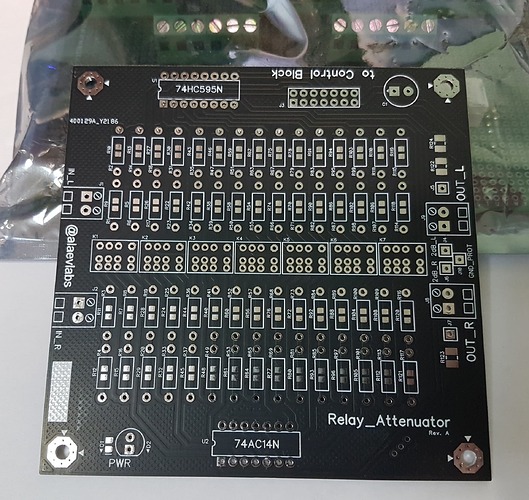

Модуль стереофонического регулятора громкости на базе релейного аттенюатора.

Принцип работы сформулирован очень давно господином А. Никитиным (загуглите, кому интересно), а вот практические конструкции у всех получаются разные, поэтому я обозначу только основные моменты, которые посчитал важными для своей реализации этого проекта.

  • Регулятор стереофонический (можно использовать в монофоническом режиме для балансного сигнала).
  • Степень ослабления аттенюатора зависит от принципиальной схемы и может быть установлена (0…64, 0…100 и 0…127 дБ).
  • Шаг регулирования 1 или 2 дБ.
  • Входное сопротивление аттенюатора определяется его схемотехникой (обычно 10 кОм, 50 кОм или 100 кОм).
  • Регулировка громкости осуществляется по логарифмическому закону.

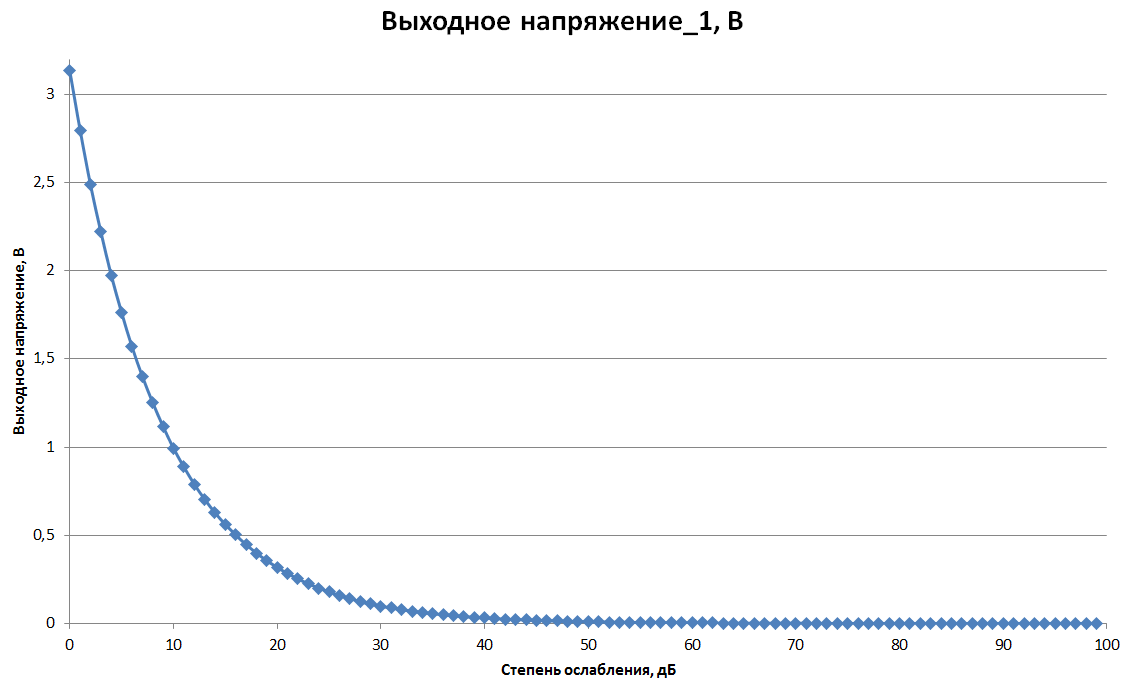

    Ниже представлена выдержка из протокола испытаний модуля.

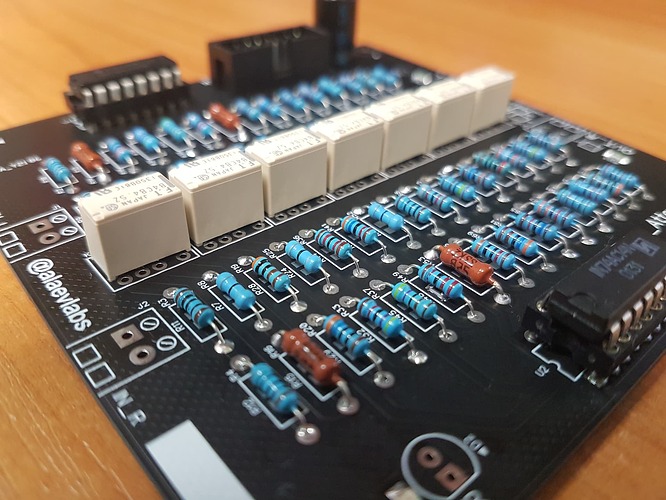

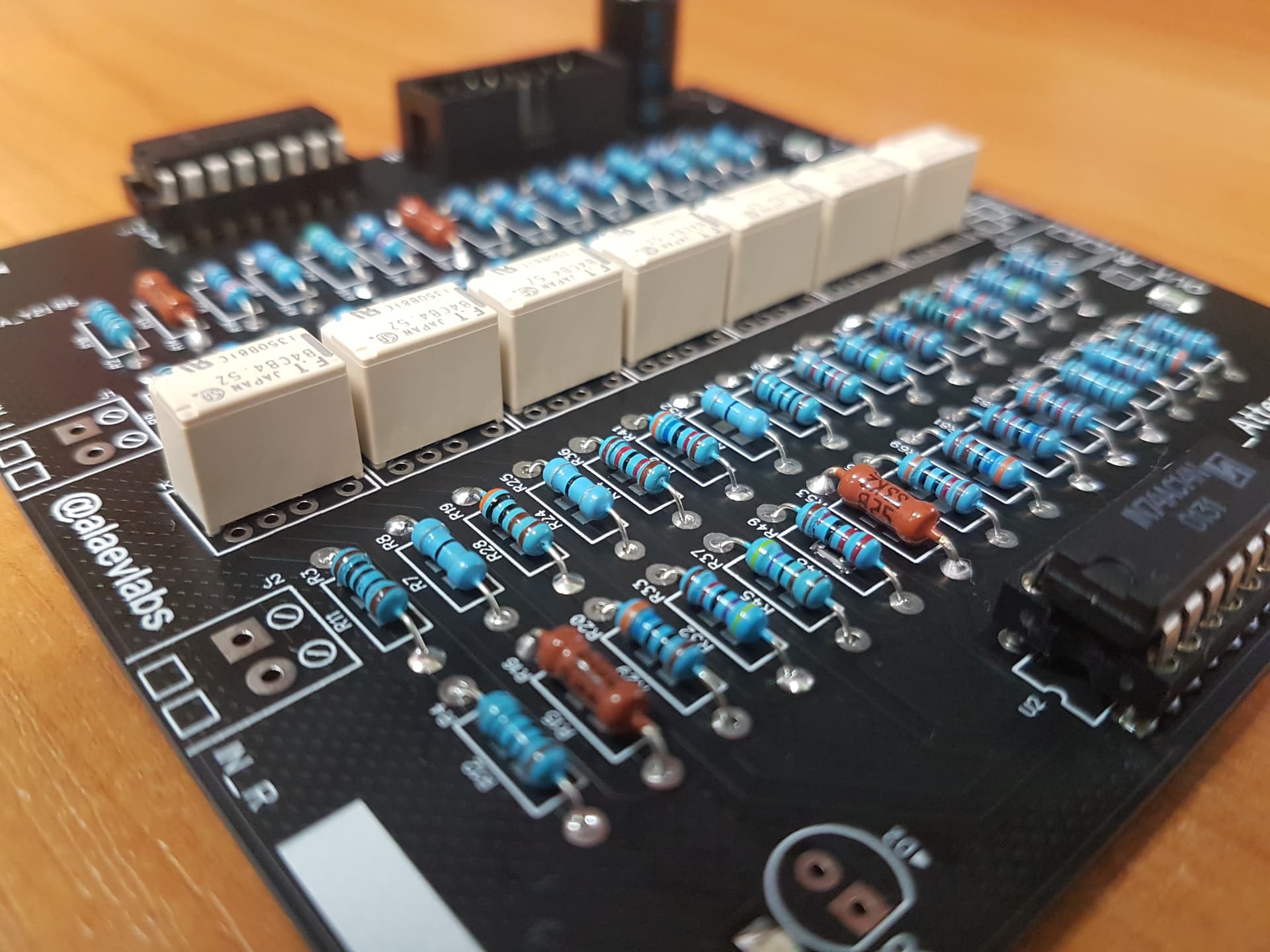

Отладочный модуль был собран на входное сопротивление 50 кОм. Используя нехитрые вычисления можно изготовить аттенюатор на любое входное сопротивление. Коммутация сигнала осуществляется высококачественными сигнальными реле Fujitsu Components (серебряно-никелевые позолоченные контакты), посадочное место под реле универсальное и допускает применение реле других типов и конструкций, что очень актуально в условиях ограниченных поставок качественных комплектующих.

Возможные аналоги (требуется уточнение):

Спойлер

Ormon G6JU-2P-Y DC4.5
IM03GR (TE)
IM03TS (TE)
IM03NS (TE)
IM43TS (TE)
IM43GR (TE)
V23079B1201B301 (TE)
V23079D1001B301 (TE)
TRGQS-5VDC-R (TS)
302270050010 (FINDER)
G6S2F5DC (OMRON)
G5V2H15DC (OMRON)
G6S25DC (OMRON)
G6K2F5DC (OMRON)
G6K2FY5DC (OMRON)
G6K2PY5DC (OMRON)
G5V25DC (OMRON)
BT-5S 5VDC (BESTAR)
A-5W-K (FUJITSU)

Отличный вариант:
AXICOM IM
AXICOM FR2

Хороший вариант:
Omron G6SU-2F, G6SU-2G, G6SU-2
Omron G6JU-2P-Y
Panasonic AGQ2
Panasonic AGN2
Panasonic TX2
Panasonic TXD2
Panasonic TXS2

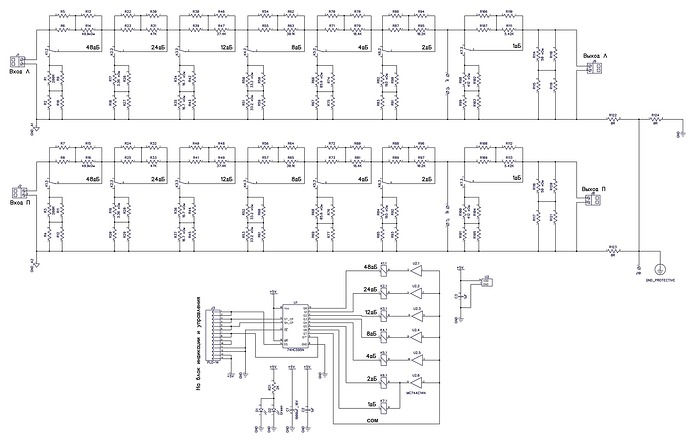

Принципиальная схема модуля представлена ниже:

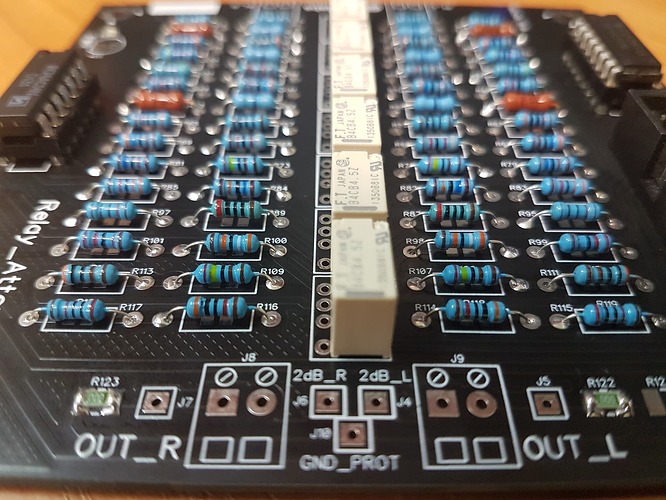

Резисторные сборки имеют дублирующие посадочные места, что позволяет, во-первых, использовать как высококачественные выводные резисторы, так и резисторы в SMD-исполнении, во-вторых, дублирующие посадочные места позволяют обеспечить максимально точный подбор плеч аттенюации для левого и правого канала, что гарантирует их идентичность и симметричность. Особенно это важно для работы с балансным сигналом.

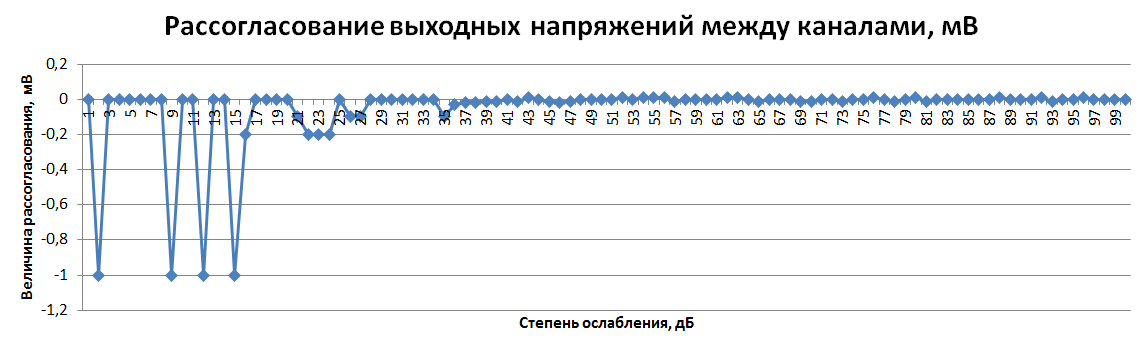

Ниже представлен график идентичности левого и правого канала. Максимальное отклонение не превышает 1 мВ относительно уровня входного сигнала 3В (0,03%).

Управление модулем осуществляется с помощью микроконтроллера (может быть любым на усмотрение разработчика). Модуль предназначен для интеграции в различные аудио-проекты в качестве управляемого микроконтроллером регулятора громкости.

Стоимость пустой печатной платы - 500 р.
Стоимость собранного модуля на входное сопротивление 50 кОм - 6500 р.

12 лайков

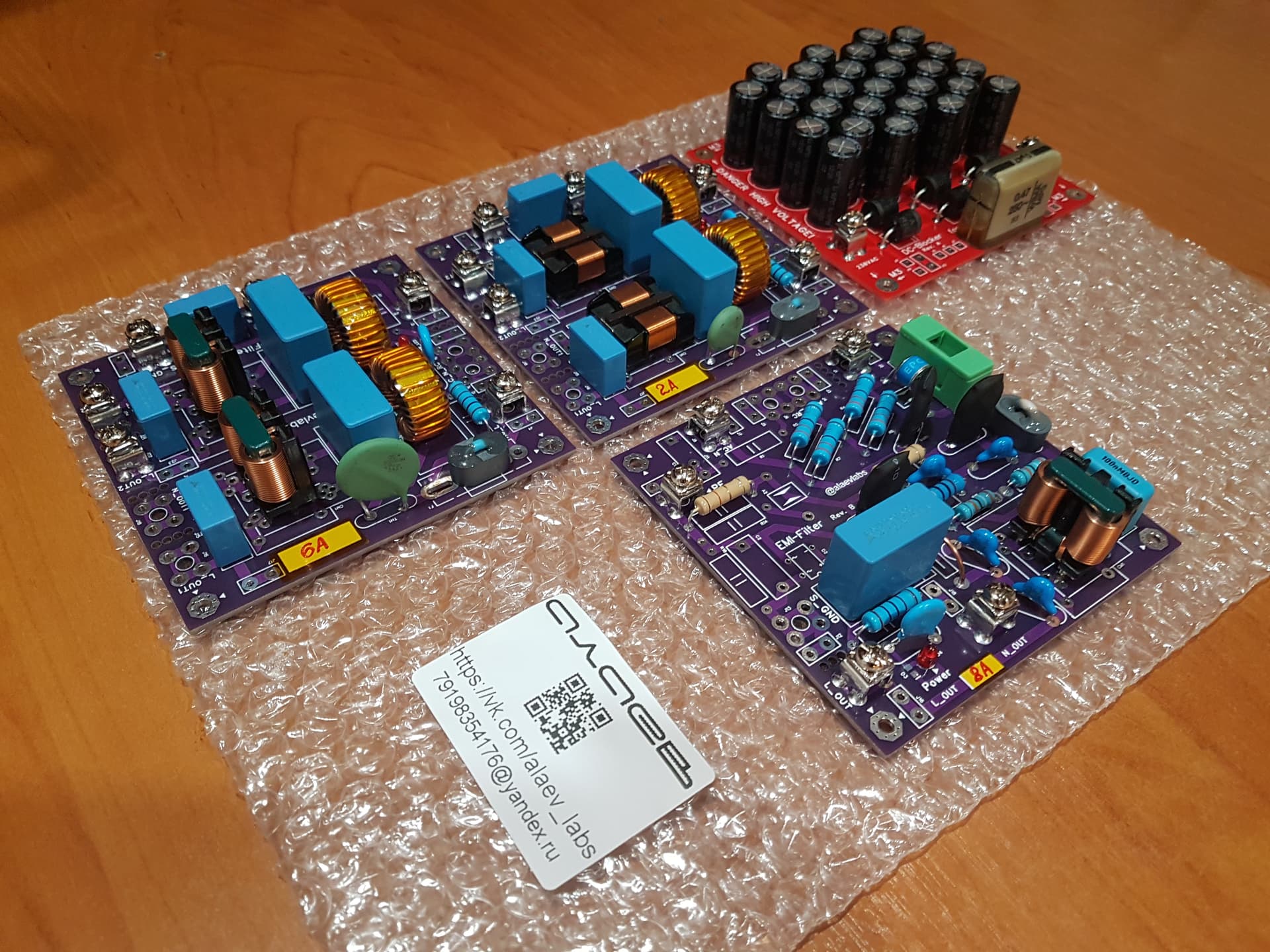

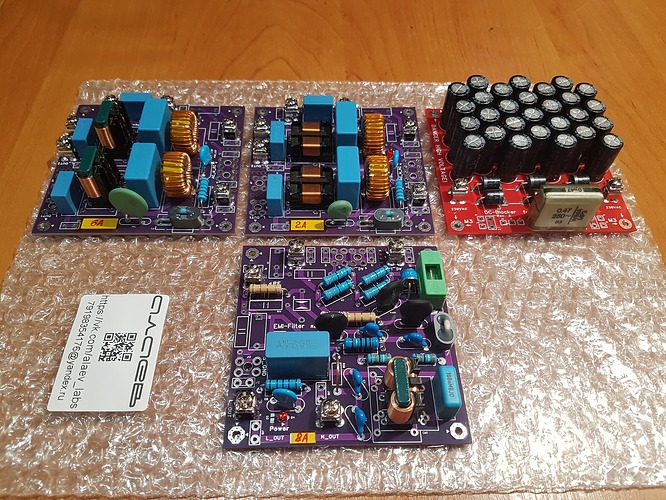

Электронные модули для самостоятельной сборки фильтра сетевого питания для аудиоаппаратуры



3 лайка

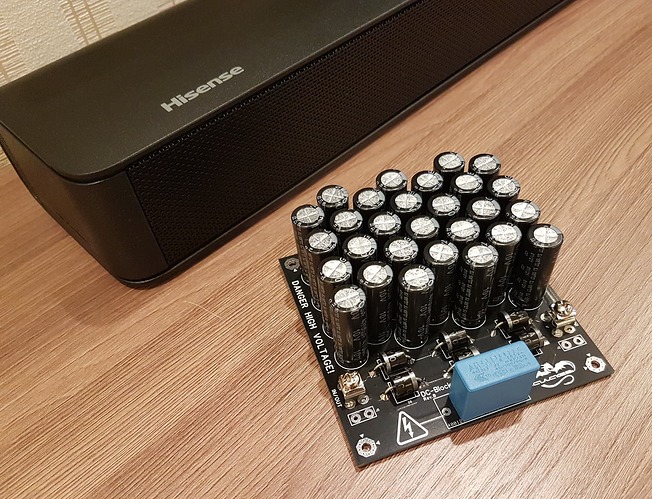

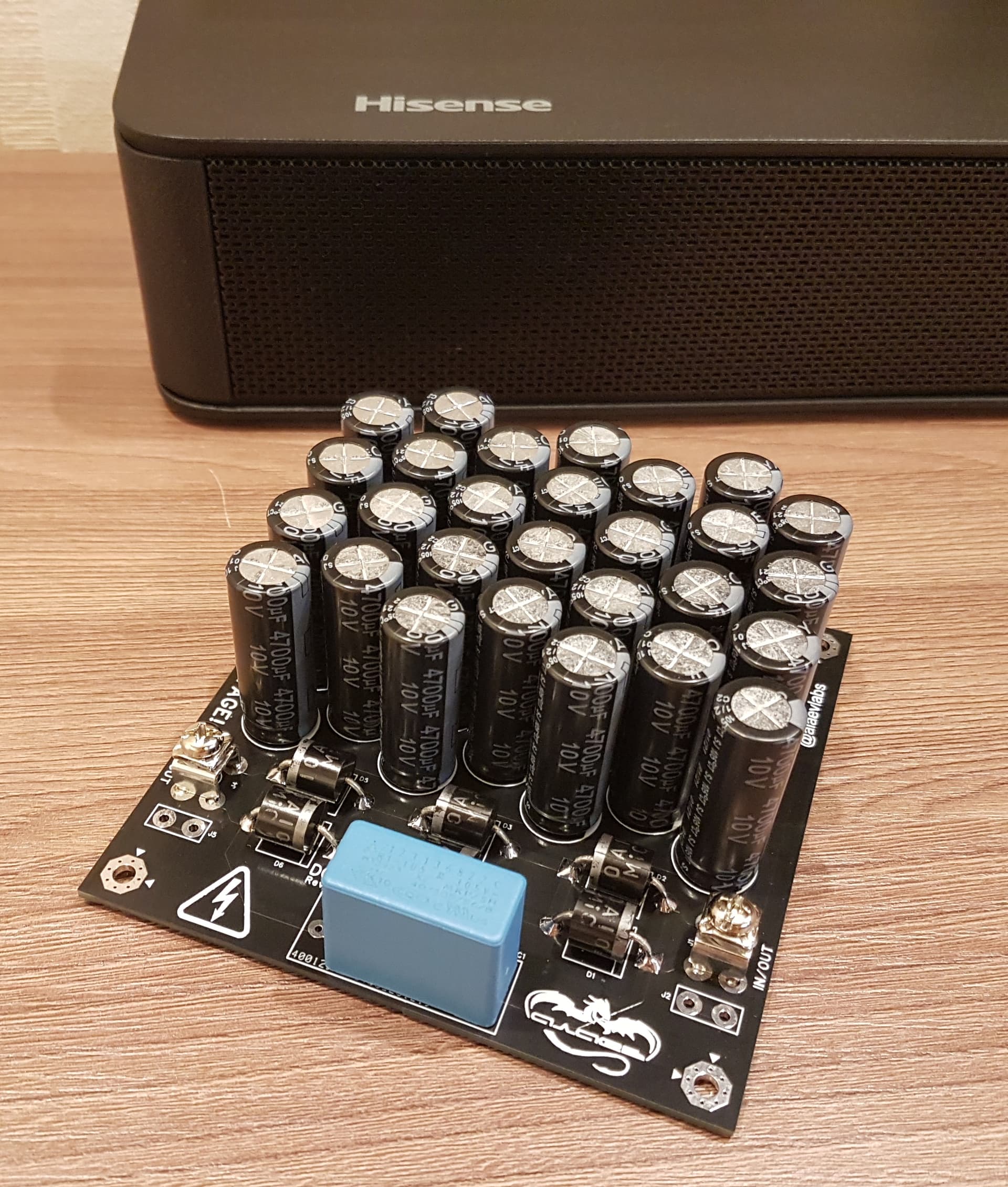

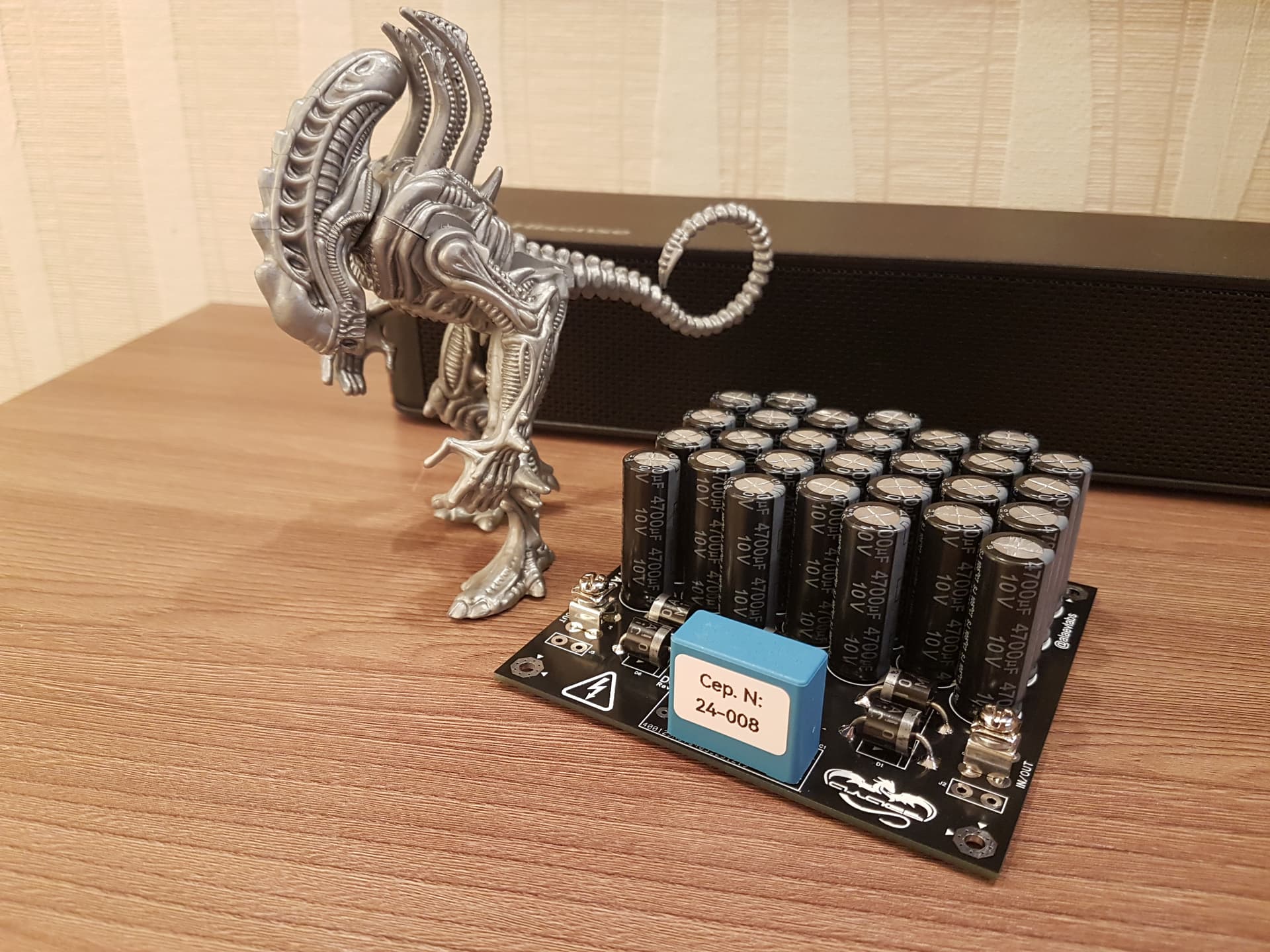

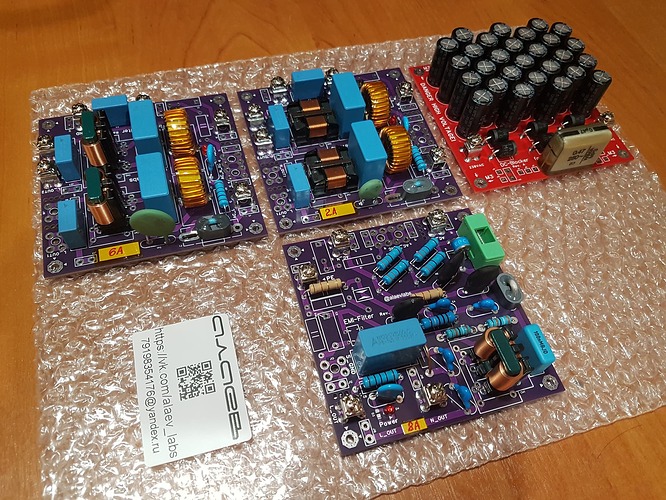

Модули DC-blocker в новой ревизии сборки.
Модули DC собираются на конденсаторах производства фирмы Yageo серии SJ увеличенного срока службы. Монтаж и подключение с помощью винтовых клемм Degson Electronics.

5 лайков

В Тур?

Слабовато для тура. Будет полноценная сборка фильтра сетевого питания - предложу в тур.

1 лайк

Отдельный DC-blocker не планируется?

Планируется. Сейчас решаем вопрос с конструктивным оформлением. Будет в корпусе с поддержкой большей чем 1 кВт мощности и модулем защиты от броска тока во время включения (актуально для мощных торов у которых пусковой ток в десятки ампер).

3 лайка

6 лайков

Поделюсь своими маленькими впечатлениями про DC BLOCKER от Яна, интересно было попробовать так как транс у УМ гудел, реагировал на приборы с пусковыми токами типа фен и прочее, да и в разное время по разному подгуживал… В общем это конечно неприятная составляющая многоквартирных коробок… И так поставил эту удивительную платку в имеющийся корпус, для разводки использовал кабель Fujikura 3*2мм, что то типа звезды, конечно все еще будет переделывать и дополнятся))) но 1 - гул пропал ( нет реакции на приборы да и вцелом тишина в любое время суток, 2 - и не менее важное и возможно более интересное, детальность, черный фон, ясность и слитность!!! и это при том что временно из системы был убран акустический tellurium silver, а на его место встал (временно) какой то начальный wireworld. Ян огромное Вам спасибо!!!

7 лайков

Илья, приветствую и благодарю за отзыв! Очень рад, что наше творчество приносит пользу!

2 лайка

В последнее время появились запросы на изготовление фильтра сетевого питания имеющего настенное крепление. Применение не в полной мере аудиофильское, а в большей степени бытовое для защиты оборудования коттеджей и загородных домов, находящихся в сельской местности, где качество сетевого питания заметно хуже, чем в городской инфраструктуре.
Защита требуется в первую очередь для оборудования, участвующего в жизнеобеспечении помещения. В первую очередь это газовые двухконтурные котлы, чувствительные к помехам сетевого питания и перепадам напряжения. Во вторую очередь это климатическое оборудование (различные системы кондиционирования и сплит-системы), холодильники, морозильные камеры и бытовая аппаратура (телевизоры, аудиотехника и так далее).

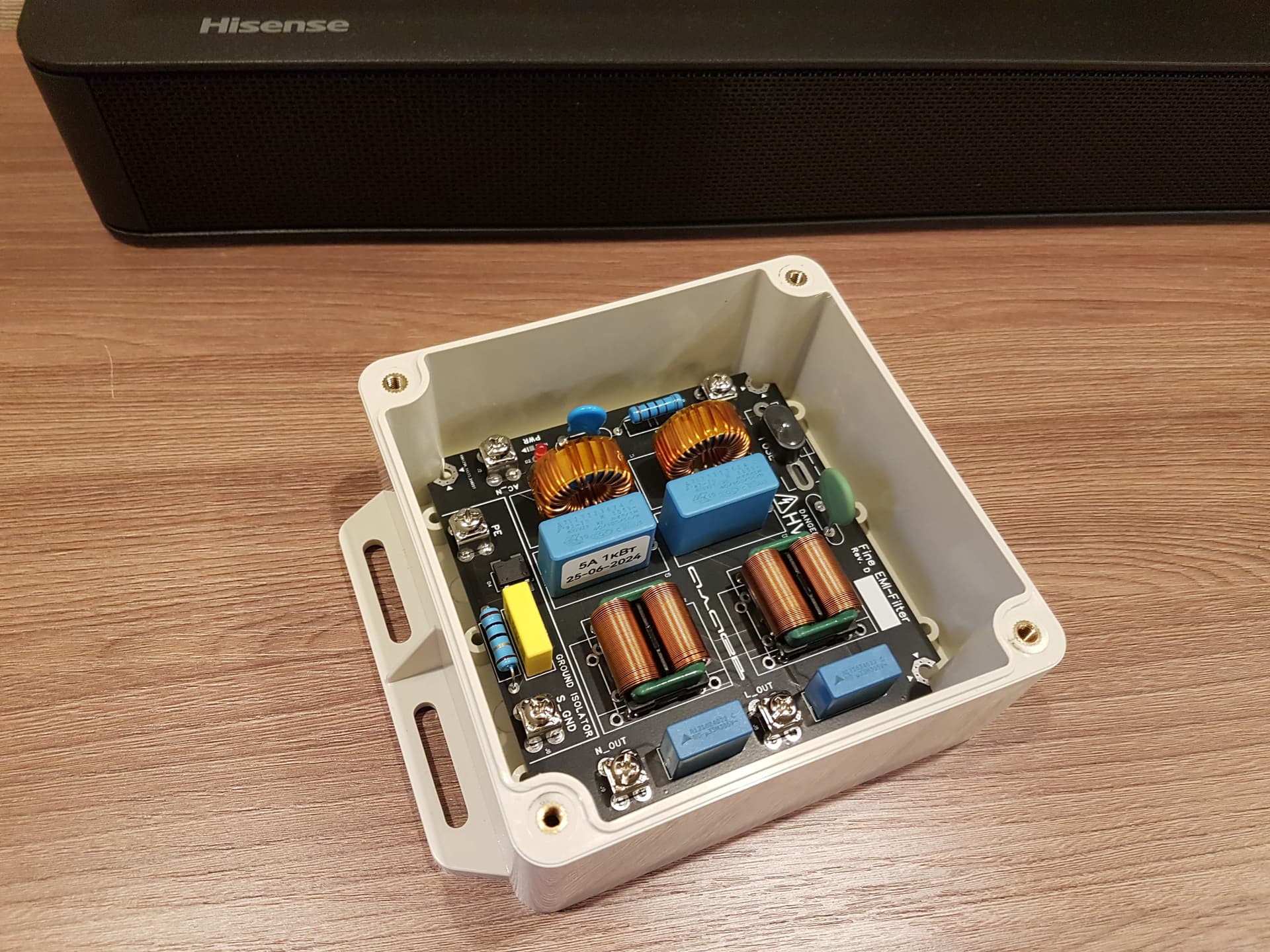

В качестве отклика на подобные запросы мы доработали конструктив модулей фильтра сетевого питания и теперь их можно размещать в корпусе, имеющем средства для настенного крепления. Разработка ориентирована на применение распространенного в продаже корпуса Z386CMF (120x120x60) ZTM-ELECTRO, позволяющего установить сальниковые вводы/выводы и обеспечить герметичность конструкции (при необходимости). Также конструктив позволяет применить глухую крышку или прозрачное смотровое стекло. Фильтр сетевого питания в таком конструктиве располагается в непосредственной близости от защищаемого устройства и обеспечивает его питание.

4 лайка
