Электронные модули для самостоятельной сборки фильтра сетевого питания для аудиоаппаратуры

[Yan (Ян)]

Последнее время в ЛС участились запросы на приобретение отдельных модулей фильтра сетевого питания, поэтому я решил создать новую тему, где можно было бы предложить участникам бара приобрести готовые модули, которые можно было бы использовать согласно своим собственным предпочтениям и убеждениям.

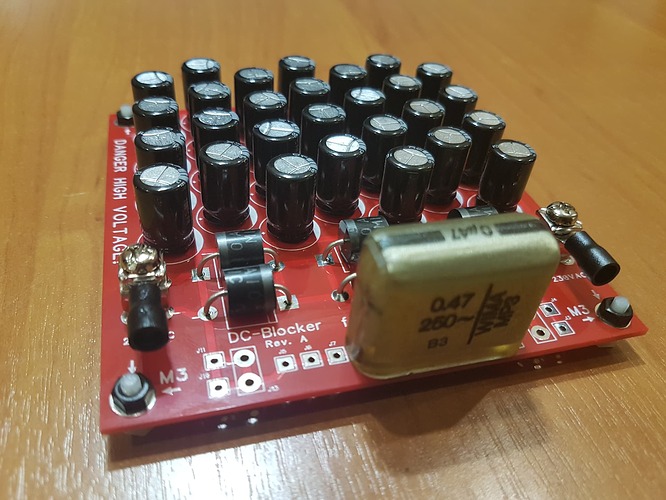

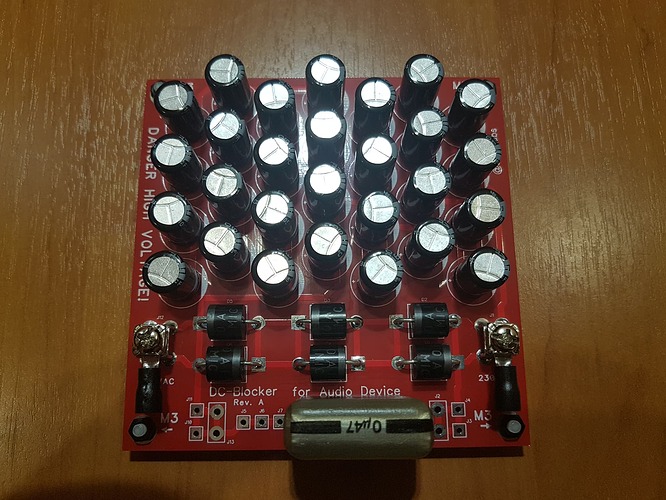

Начать я решил с фильтра подавления постоянной составляющей (DC-blocker), со временем здесь будут представлены все модули, необходимые для сборки фильтра своими руками.

Технические характеристики:

• Фильтр подавления постоянной составляющей рассчитан на подключаемую нагрузку мощностью не более 1 кВт (1000 Вт) или выходной ток не более 5 А;
• Максимальное значение поглощаемой постоянной составляющей – 3 В;
• Емкостная сборка реализована на электролитических конденсаторах
  1000 мкф х 16в 105гр. 1016 8000ч Ul.low ESR эл-лит, EEUFR1C102
  увеличенного срока службы, производства фирмы Panasonic (28 шт.).

Электрическая безопасность при работе с представленным модулем имеет первостепенное значение, так как фильтр не имеет гальванической развязки от цепей сетевого напряжения. Никогда не полагайтесь на пластиковую изоляцию электролитических конденсаторов. Все части должны быть тщательно смонтированы с особым вниманием к личной защите от компонентов, находящихся под напряжением. Рекомендуется размещать фильтр в заземленный металлический корпус для защиты от случайного прикосновения. Фильтр может устанавливаться как в линию фазного, так и в линию нейтрального провода, при этом требования к безопасности не меняются.

Продажа ведется из города Саратова, доставка до покупателя осуществляется за его счет. Выбор способа доставки и ТК по согласованию (обычно CDEK, BoxBerry, Почта России). На изделие предоставляется гарантия в течение 12 месяцев и также бесплатный возврат в течение 14 дней на случай, если покупателя что-то не устроило (можно без объяснения причин), в этом случае обратную доставку также оплачивает покупатель.

Стоимость модуля фильтра подавления постоянной составляющей сети составляет 4500 р.

[Yan (Ян)]

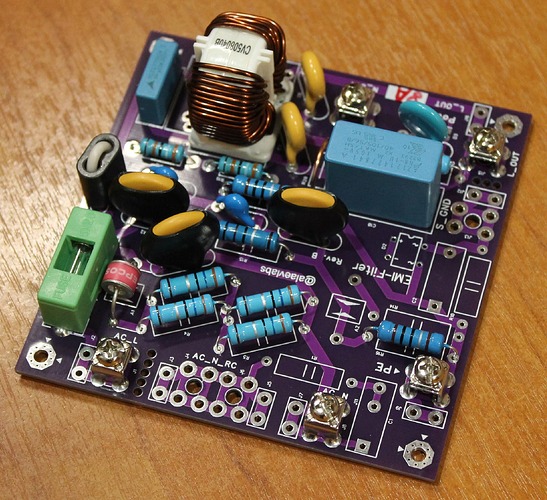

Модуль защиты от импульсных перенапряжений,
первичный фильтр подавления электромагнитных помех

Модуль предназначен для обеспечения защиты аудио аппаратуры от перенапряжений и предельных токов, фильтрации синфазных и дифференциальных помех. Может быть использован для создания собственных DIY-проектов или интегрирован в уже имеющиеся готовые изделия.

Дополнительные материалы можно найти в соответствующей теме бара.

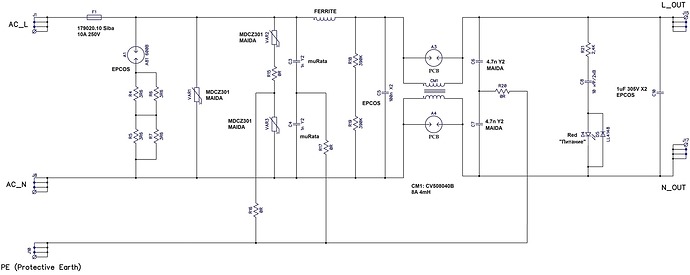

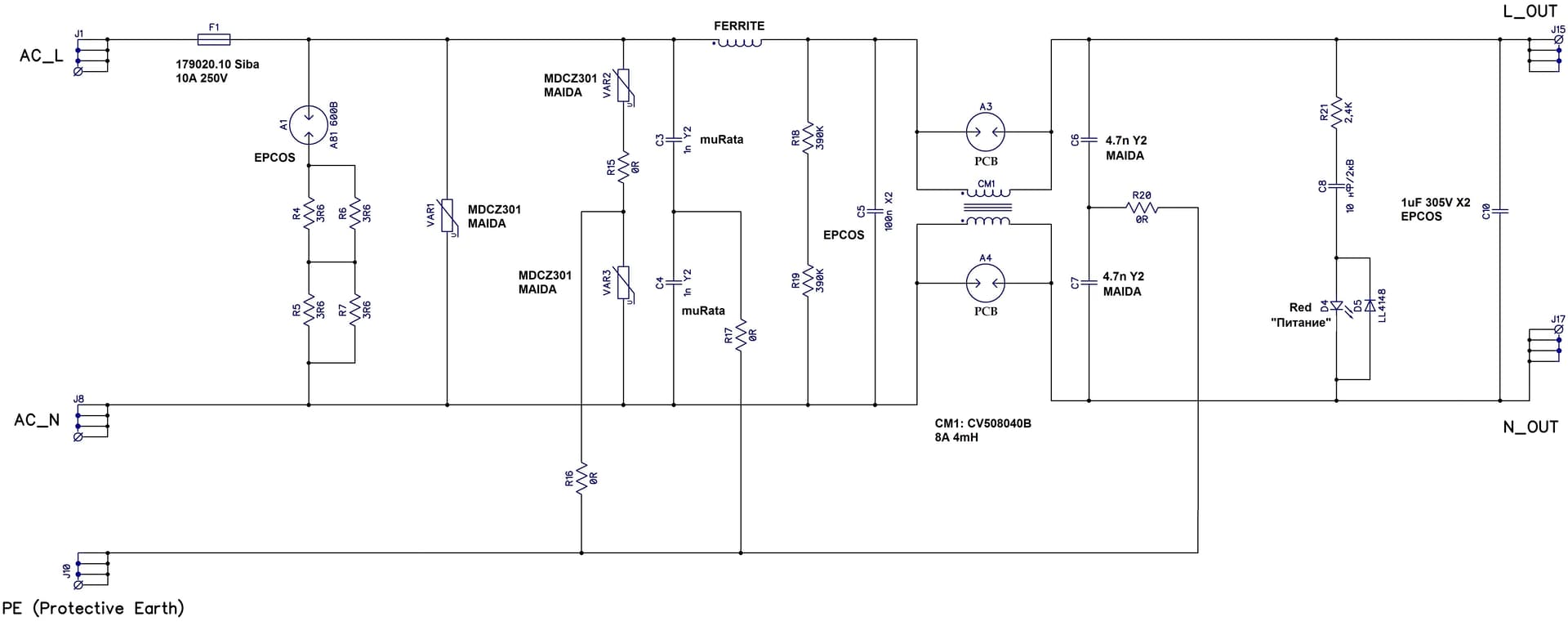

Подключение модуля

Подключение сетевого питания («AC_L» - фаза, «AC_N» - нейтраль, «PE (Protective Earth)» – защитное заземление) осуществляется к винтовым разъемам J1, J8, J10 соответственно.
Подключение аудио аппаратуры («L_OUT» - фаза, «N_OUT» - нейтраль) осуществляется к винтовым разъемам J15, J17 соответственно.

Защита от перенапряжений и предельных токов

Модуль фильтра имеет три базовых защиты от перенапряжения и предельных токов:

• быстродействующий плавкий предохранитель Siba;
• разрядник EPCOS, обеспечивает эффективную защиту от грозовых и электростатических разрядов;
• варисторы MAIDA, обеспечивают эффективную защиту от импульсных всплесков напряжений.

Фильтрация синфазных и дифференциальных помех

Эффективное подавление синфазной помехи осуществляется с помощью мощного синфазного дросселя СМ1, рассчитанного на ток до 8 А. Конденсаторы C6 и C7 вместе с синфазным дросселем СМ1 образуют Г-образный фильтр – классическое решение для эффективного подавления синфазной помехи. Подавление дифференциальных ВЧ-помех осуществляется с помощью конденсаторов С5, С10. Для наилучшей эффективности подавления дифференциальных ВЧ-помех следует использовать дополнительный модуль («конечный фильтр подавления электромагнитных помех»).

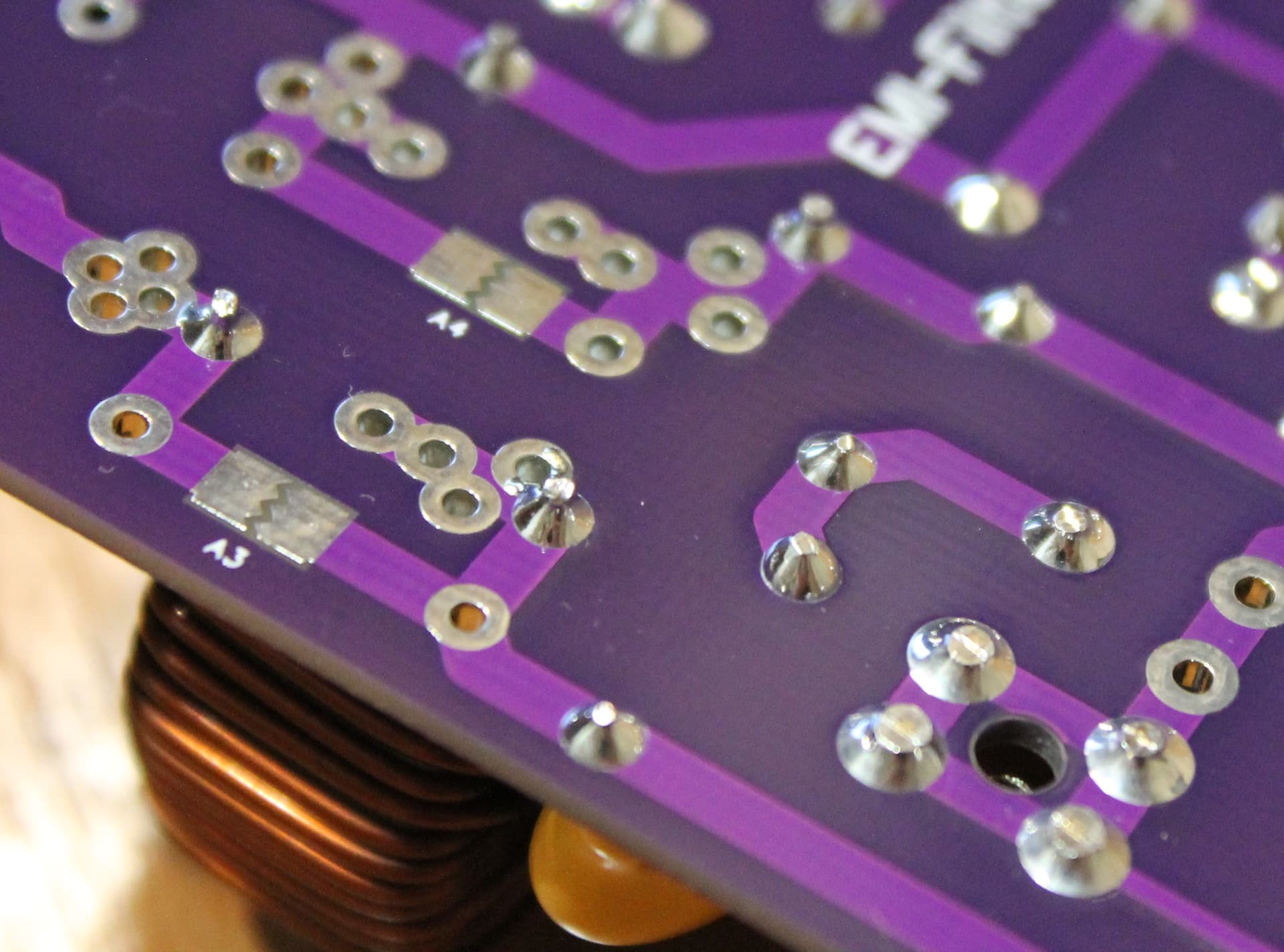

При разработке модуля учитывалось высокое напряжение и низкий импеданс электропитания, интервал между дорожками выбран в 2,5 мм, что потенциально допустимо на открытых участках примерно до 800 В, на закрытых маской - до 1,5 кВ. Новая ревизия сборки (ревизия «B») имеет улучшенную схемотехнику за счет применения искровых промежутков (А3, А4), подавляющих всплески перенапряжения, возникающие на синфазном дросселе СМ1 в результате резких динамических нагрузок.

Технические характеристики:

• максимальный ток нагрузки – 8 А;
• максимальная мощность подключаемой нагрузки – 1600 Вт;
• время срабатывания предохранителя на ток короткого замыкания – порядка 10 мс;
• импульсный ток (по характеристике 8/20 мкс) при срабатывании разрядника – 20 кА, время срабатывания порядка 100 нс;
• среднеквадратичное напряжение срабатывания варисторов - 300 В, поглощаемая энергия 140 Дж, время срабатывания не более 25 нс;
• габаритные размеры 100 х 100 х 35 мм.

Продажа ведется из города Саратова, доставка до покупателя осуществляется за его счет. Выбор способа доставки и ТК по согласованию (обычно CDEK, BoxBerry, Почта России). На изделие предоставляется гарантия в течение 12 месяцев и также бесплатный возврат в течение 14 дней на случай, если покупателя что-то не устроило (можно без объяснения причин), в этом случае обратную доставку также оплачивает покупатель.

Стоимость модуля защиты от импульсных перенапряжений, первичного фильтра подавления электромагнитных помех - 6500 р.

[Yan (Ян)]

Конечный фильтр подавления электромагнитных помех

Модуль предназначен для высокоэффективной фильтрации дифференциальных помех и дополняет собой модуль защиты от импульсных перенапряжений и первичный фильтр подавления электромагнитных помех.
Конечный фильтр подавления электромагнитных помех предназначен для питания высокочувствительной к шумам и помехам аудио аппаратуры, в первую очередь это фонокорректоры, микрофонные усилители, предусилители, ЦАП и др.

Может быть использован для создания собственных DIY-проектов или интегрирован в уже имеющиеся готовые изделия.

Дополнительные материалы можно найти в соответствующей теме бара.

Подключение модуля

Подключение сетевого питания (AC «L» - фаза, AC «N» - нейтраль, «PE (Protective Earth)» – защитное заземление) осуществляется к винтовым разъемам J3, J10, J2 соответственно.
Подключение аудио аппаратуры (AC «LO2» - фаза, AC «NO2» - нейтраль, SGND (Signal Ground) – заземление аудио аппаратуры, «развязанное» от шины защитного заземления) осуществляется к винтовым разъемам J17, J19, J12 соответственно.
При разработке модуля учитывалось высокое напряжение и низкий импеданс электропитания, интервал между дорожками выбран в 2,5 мм, что потенциально допустимо на открытых участках примерно до 800 В, на закрытых маской - до 1,5 кВ.

Технические характеристики:

• максимальный ток нагрузки – 6 А;
• максимальная мощность подключаемой нагрузки – 1200 Вт;
• габаритные размеры 100 х 100 х 30 мм.

Продажа ведется из города Саратова, доставка до покупателя осуществляется за его счет. Выбор способа доставки и ТК по согласованию (обычно CDEK, BoxBerry, Почта России). На изделие предоставляется гарантия в течение 12 месяцев и также бесплатный возврат в течение 14 дней на случай, если покупателя что-то не устроило (можно без объяснения причин), в этом случае обратную доставку также оплачивает покупатель.

Стоимость конечного фильтра подавления электромагнитных помех - 6000 р.

[Yan (Ян)]

Конечный фильтр подавления электромагнитных помех

Исполнение на выходной ток до 2А с гибридными фильтрами серии PLY17 фирмы MuRata.

ply17.pdf

Модуль предназначен для высокоэффективной фильтрации синфазных и дифференциальных помех и дополняет собой модуль защиты от импульсных перенапряжений и первичный фильтр подавления электромагнитных помех.
Данное исполнение фильтра оптимально подходит для “развязки” цифровых и аналоговых потребителей по сети питания.
Может быть использован для создания собственных DIY-проектов или интегрирован в уже имеющиеся готовые изделия.

Дополнительные материалы можно найти в соответствующей теме бара.

Технические характеристики:

• максимальный ток нагрузки – 2 А;
• максимальная мощность подключаемой нагрузки – 400 Вт;
• габаритные размеры 100 х 100 х 30 мм.

Продажа ведется из города Саратова, доставка до покупателя осуществляется за его счет. Выбор способа доставки и ТК по согласованию (обычно CDEK, BoxBerry, Почта России). На изделие предоставляется гарантия в течение 12 месяцев и также бесплатный возврат в течение 14 дней на случай, если покупателя что-то не устроило (можно без объяснения причин), в этом случае обратную доставку также оплачивает покупатель.

Стоимость конечного фильтра подавления электромагнитных помех - 6500 р.

[Yan (Ян)]

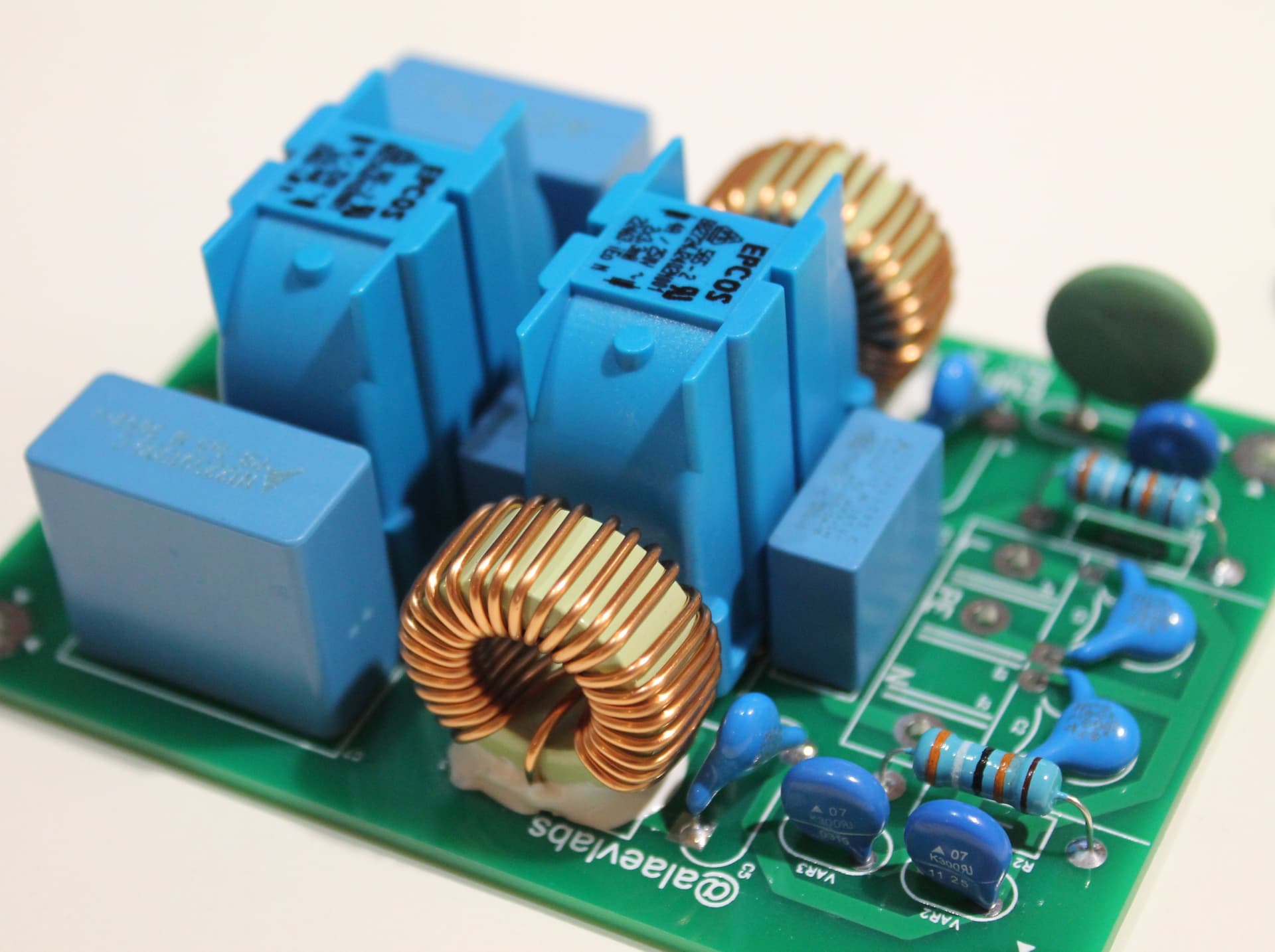

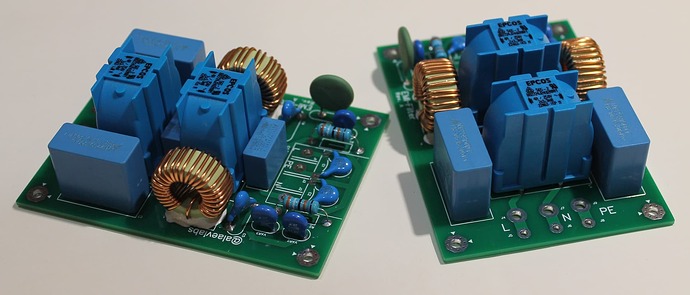

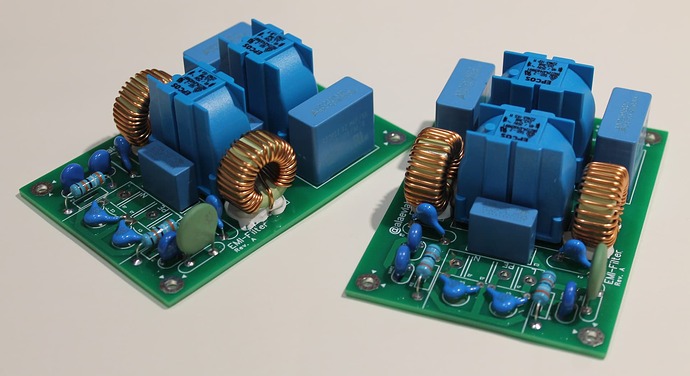

Фильтр подавления электромагнитных помех

Модуль предназначен для фильтрации синфазных и дифференциальных помех. Оптимально подходит для совместной работы с аудиоаппаратурой средней чувствительности к уровню сетевых помех (предусилители, интегральные усилители, усилители мощности и т.п.) в режиме работы «точка-точка» (одно питание – один потребитель). Может быть использован для создания собственных DIY-проектов или интегрирован в уже имеющиеся готовые изделия.

Подключение модуля

Подключение модуля осуществляется с помощью пайки к соответствующим контактным площадкам («L», «N», «PE»).

Фильтрация синфазных и дифференциальных помех

Эффективное подавление синфазной помехи осуществляется с помощью синфазных дросселей EPCOS, рассчитанных на ток до 4 А. Подавление дифференциальных ВЧ-помех осуществляется с помощью фильтрующих конденсаторов muRata. Варисторы EPCOS обеспечивают эффективную защиту от импульсных всплесков напряжений.

Технические характеристики:

• максимальный ток нагрузки – 4 А;
• максимальная мощность подключаемой нагрузки – 800 Вт;
• среднеквадратичное напряжение срабатывания варисторов - 300 В, поглощаемая энергия 23 Дж, время срабатывания не более 25 нс;
• габаритные размеры 100 х 71 х 40 мм.

Продажа ведется из города Саратова, доставка до покупателя осуществляется за его счет. Выбор способа доставки и ТК по согласованию (обычно CDEK, BoxBerry, Почта России). На изделие предоставляется гарантия в течение 12 месяцев и также бесплатный возврат в течение 14 дней на случай, если покупателя что-то не устроило (можно без объяснения причин), в этом случае обратную доставку также оплачивает покупатель.

Стоимость фильтра подавления электромагнитных помех - 4500 р.
