Особенно умиляет радиатор на пластиковом кожухе)))
то-же пластмассовый ?! )
Под радиатором - вырез. Его отчетливо видно на фото открытого БП.
Радиатор крепится к корпусу, что тут удивительного
БП компактный, разместить можно где угодно… а при учёте того, что я не использую цифровой кабель, так и вообще красота.
Дизайн интересный, стимпанковский, не китайские параллелепипеды. Визуально вещь.
Совковый минимализм)
Кстати, вот эту картинку не видел

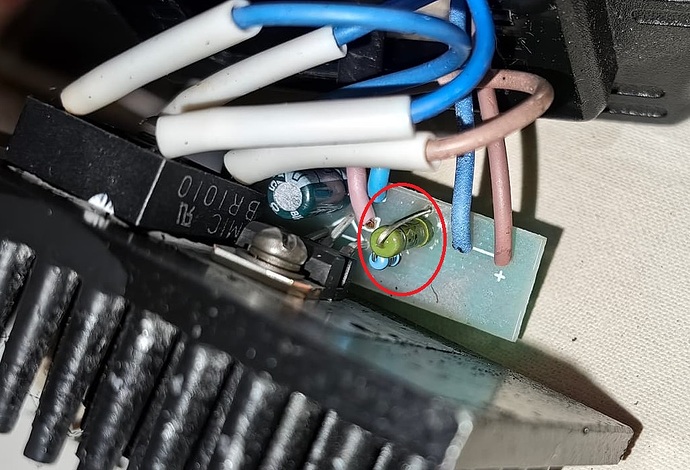

красным обведен делитель. Там два резистора, один вероятно номиналом 100-150 ом, у второго номинал больше, так вот второй резистор большего номинала имеет смысл шунтировать небольшой емкостью, 100мкФ 25 вольт вполне подойдет. Порода электролита в этом месте значения не имеет.

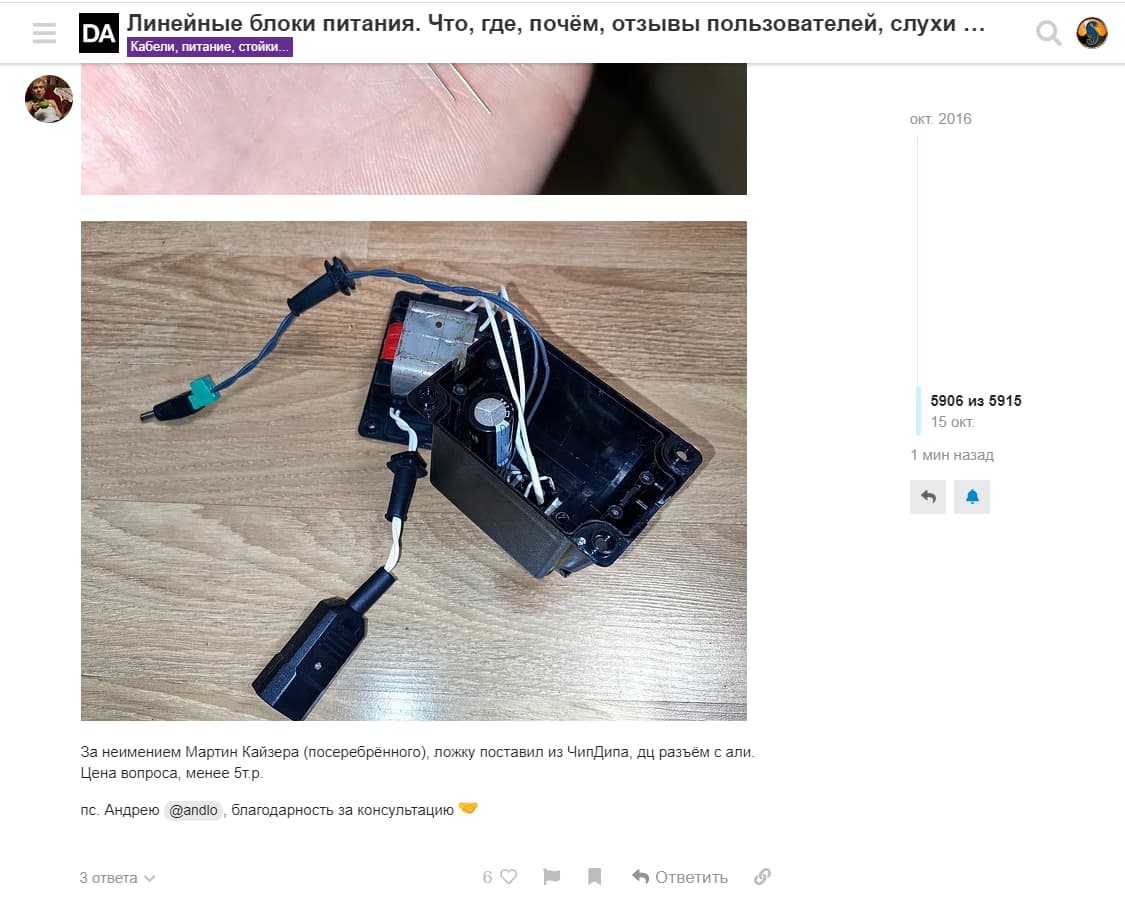

На фото Алексея вообще не очевидно.
Это очень дельный совет, в даташите этот конденсатор обозначен как Cadj. Порою вижу у некоторых известных производителей, что “забывают” про этот конденсатор - неужели экономят даже на этом?
Но порода всё-таки важна, и её влияние тоже “слышно”, но в меньшей мере, чем выходной конденсатор. Встречал разные мнения, кто-то ставит обычный и шунтирует плёнкой, кто-то тантал, а кто-то даже советовал туда Oscon.
Сам я ставлю в это место Panasonic FC 100uf. Раньше, когда хорошие конденсаторы легче было добыть, в особо ответственных случаях ставил Cerafine и SilmicII, но сейчас и Panasonic FC будет супер.

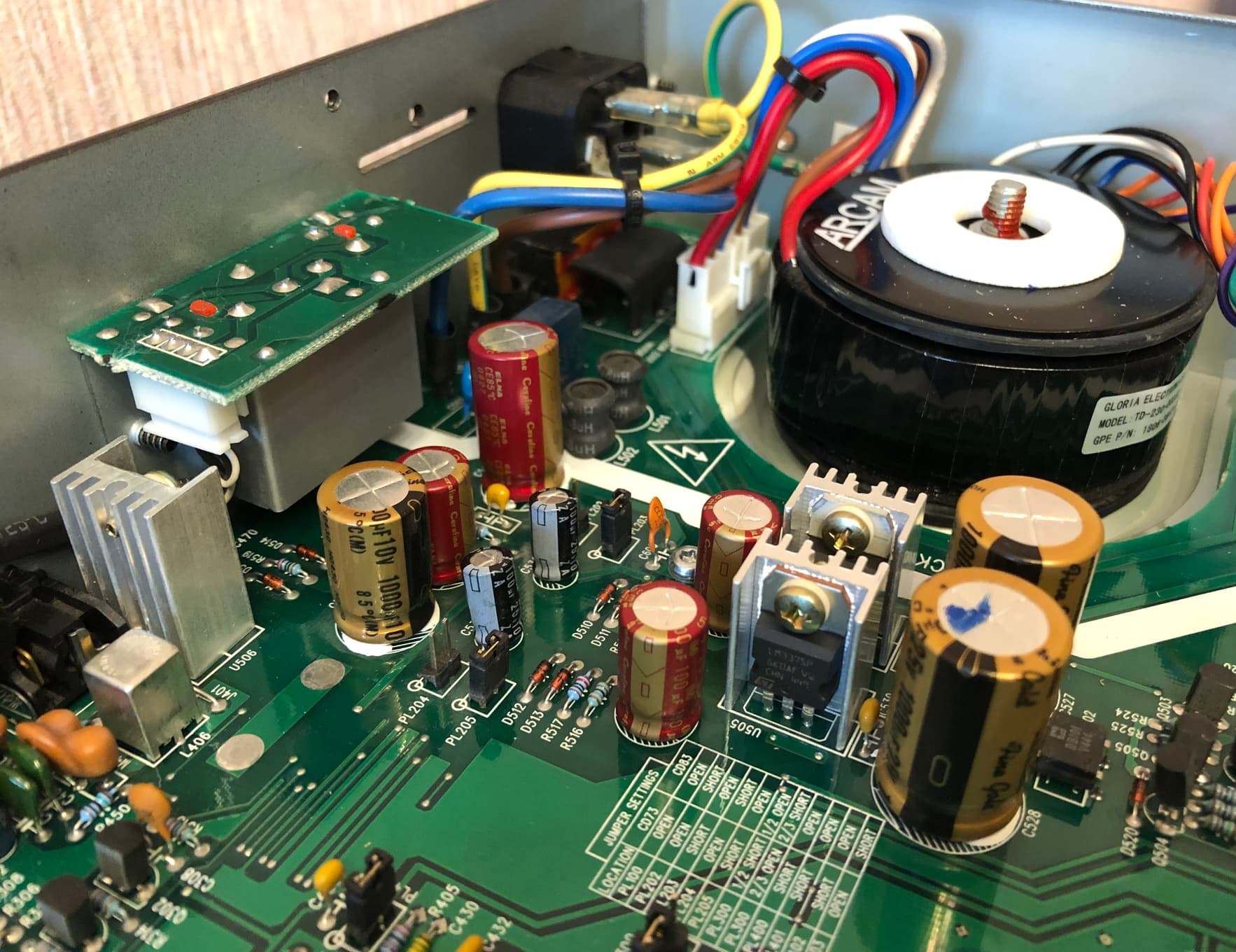

А вот например производитель Arcam в свои проигрыватели в это место больше внимание уделяет и ставили они туда красный Cerafine, а на выход Rubycon ZA.
Ну вот и я
в особо ответственных случаях ставил Cerafine
Я про то,что в схеме конденсатор на Cadj установлен Cerafine
Ну так и я конкретно это место имею в виду - весь пост касался исключительно Cadj. А на выход я Cerafine не ставлю.
А если углубляться, то и сами резисторы делителя не менее важны. Прецизионные термостабильные с малым тепловым шумом предпочтительнее - и замена резисторов также хорошо слышна.
Здравствуйте,не осилил всю тему,решил спросить.Возможно уже был ответ на такой вопрос,поэтому сильно не пинайте…
Имею стример блюсуанд ноде 2i с польской платой,решился на приобретение лбп в районе 10-15 тыщ,можно бу.Какой взять что б не совсем Г,ну или соотношение цена/качество?
Можно еще в темах Обсуждаем устройства с Bluesound (BluOS) — Node 2, Node 2i, N130, Powernode 2i, Vault и Сетевой стример/плеер Bluesound Node 2i — малина для ленивых! — ЗАВЕРШЕН и Bluesound Node N130 — обновленный стример проверяет Москву — ЗАВЕРШЕН поспрашивать у владельцев

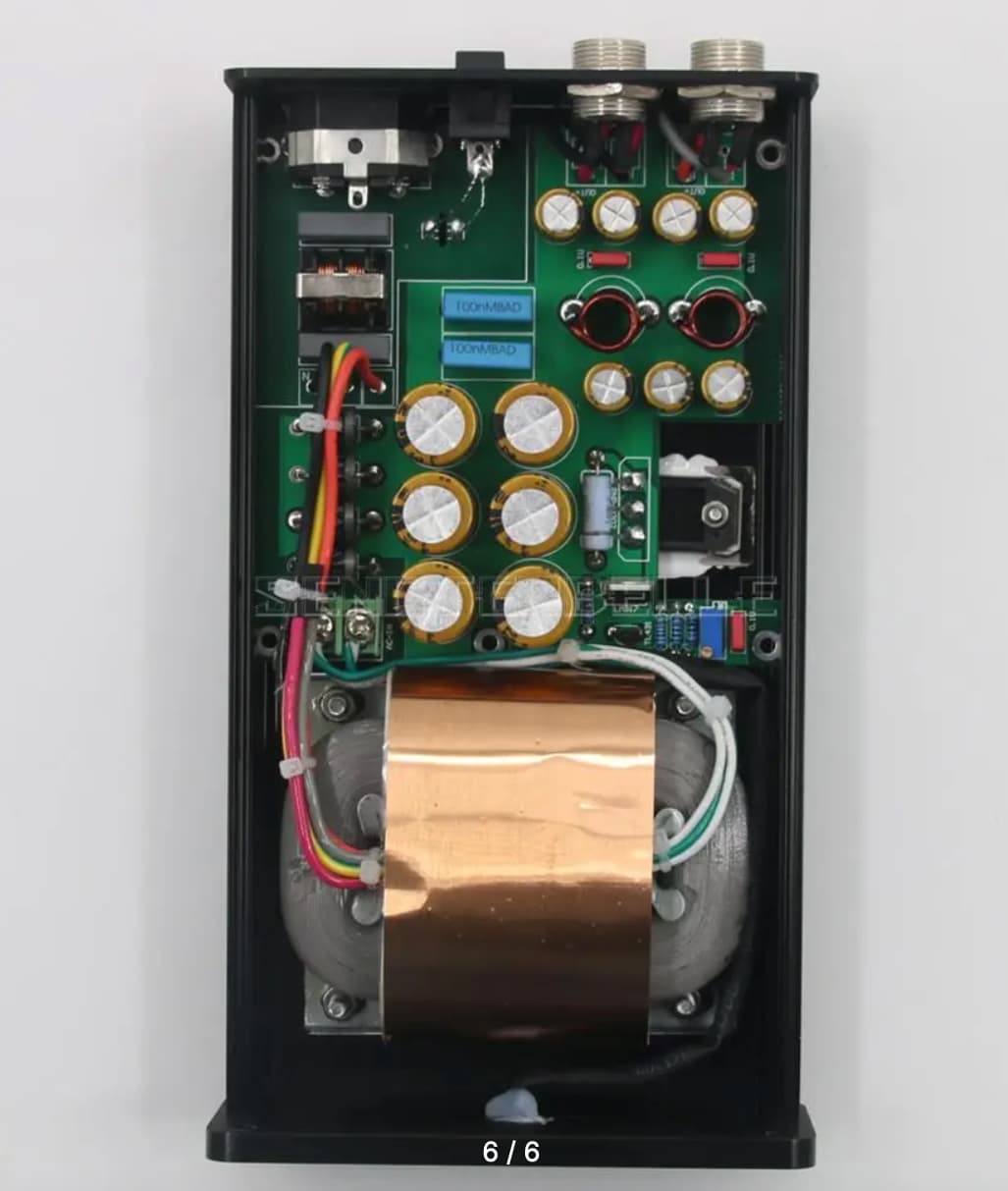

Да, стабилизированный. И на 2 разных напряжения, +5 вольт и второе регулируется, хз на сколько)
Нормальный, так полвека почти делают. Но выходы просто распараллелены, хоть и чуть отвязаны друг от друга CLC фильтрами.
Если китайцы не накосячат.
Таким можно запитать свитч и стример одновременно?
