Audio Note Meishu Phono, которому повезло во второй раз

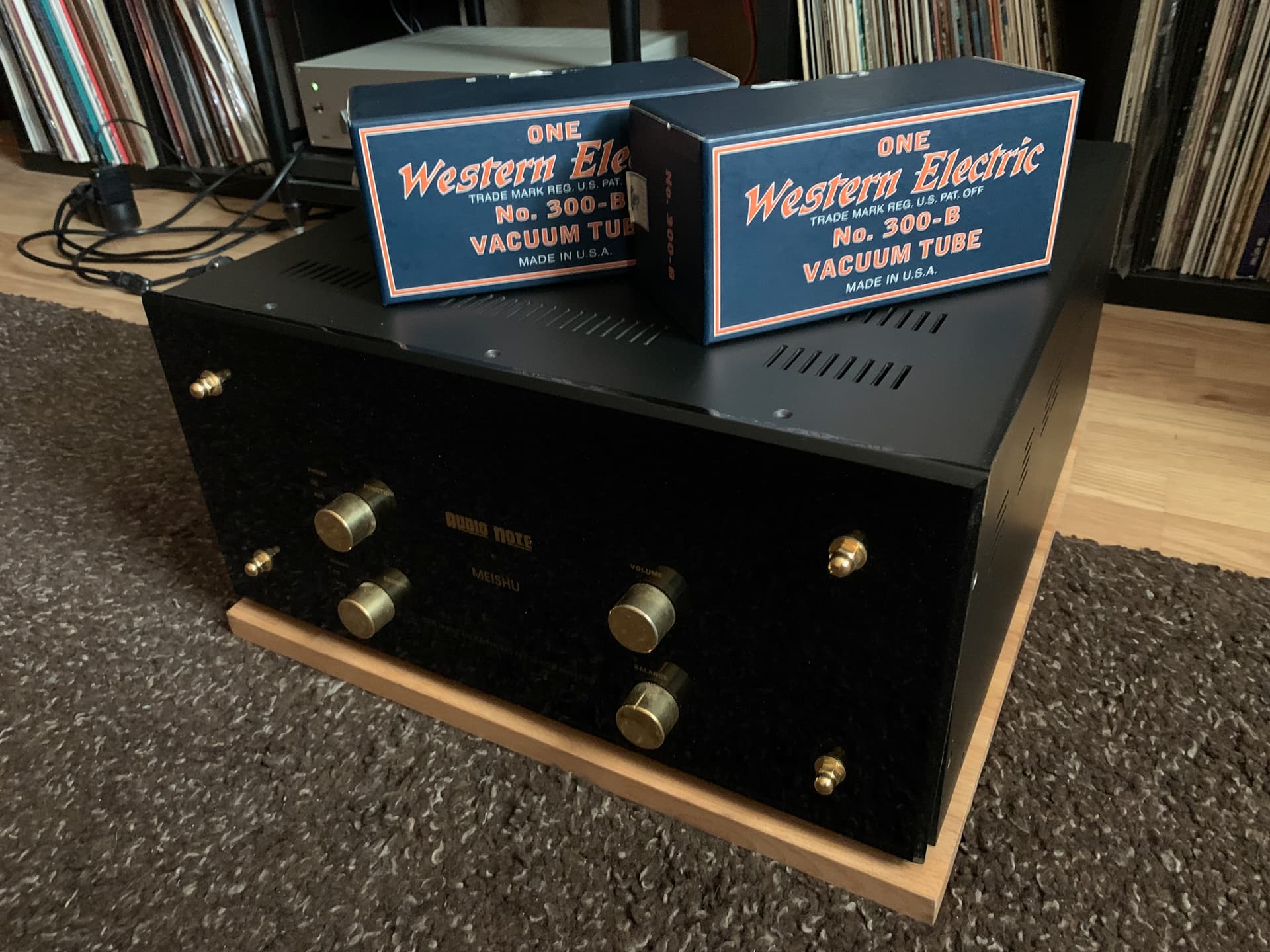

Некоторые из вас ещё помнят историю с довольно уникальным экземпляром, который был у нашего уважаемого Сергея, @simpleart.
Пару-тройку лет Сергей радовался исправленному и налаженному усилителю, хотя оставались еще кое-какие нужные работы, которые стоило сделать. Но… дело до них так и не дошло, зато усилитель, с малопонятными целями, был отдан другому человеку, чтобы он в нём покопался. Одной из целей была «сделать апгрейдовый даунгрейд», поставив серебряные межкаскадные конденсаторы, но совершенно непотребного номинала. Сделано всё было довольно тяп-ляп, но терпимо.
Достаточно скоро усилитель был кому-то продан и было жаль, что он мог попасть к человеку, не способному оценить это сокровище, а то и вовсе пойдет по рукам и сгинет.
Однако, выяснилось, что усилитель попал к доброму хозяину и нашему собарнику, который и обратился ко мне с просьбой закопать то, что накопали и доделать те вещи, до которых у предыдущего хозяина не дошли руки.
Прежде всего надо было вернуть усилителю голос.
Серебряные конденсаторы после предусилителя были непомерно маленькой ёмкости, но отказываться от них совершенно не хотелось, да и не было нужды.

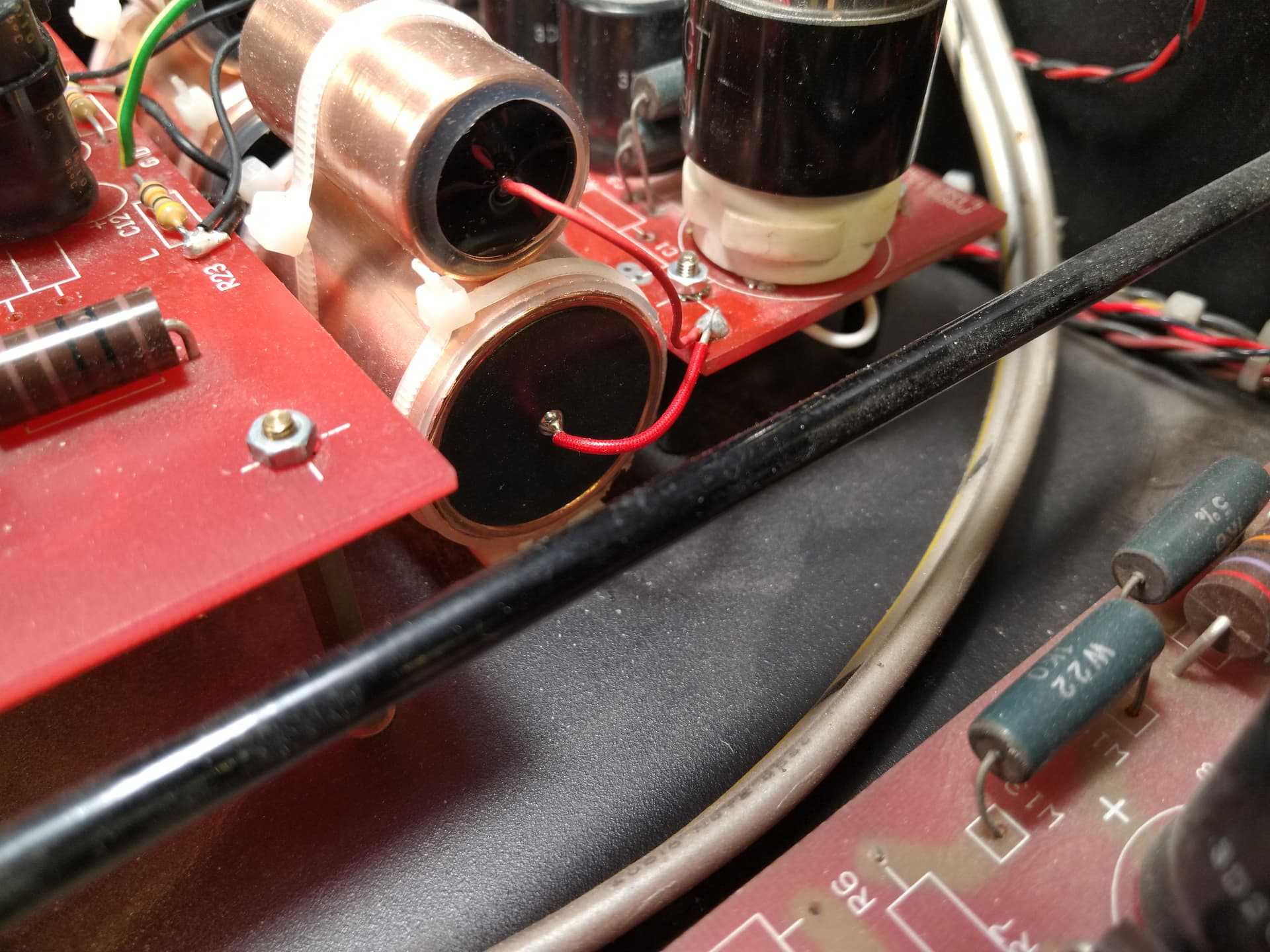

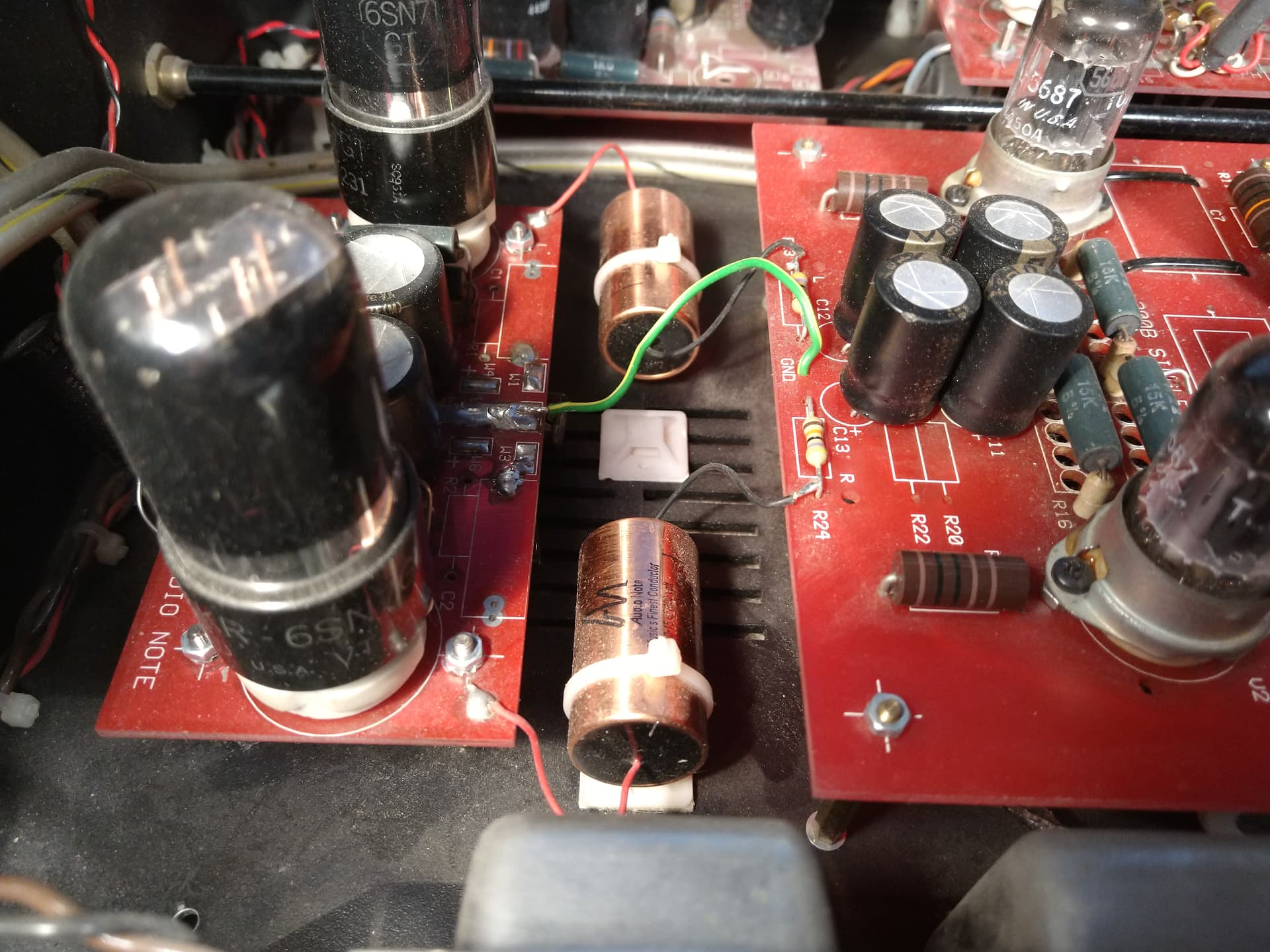

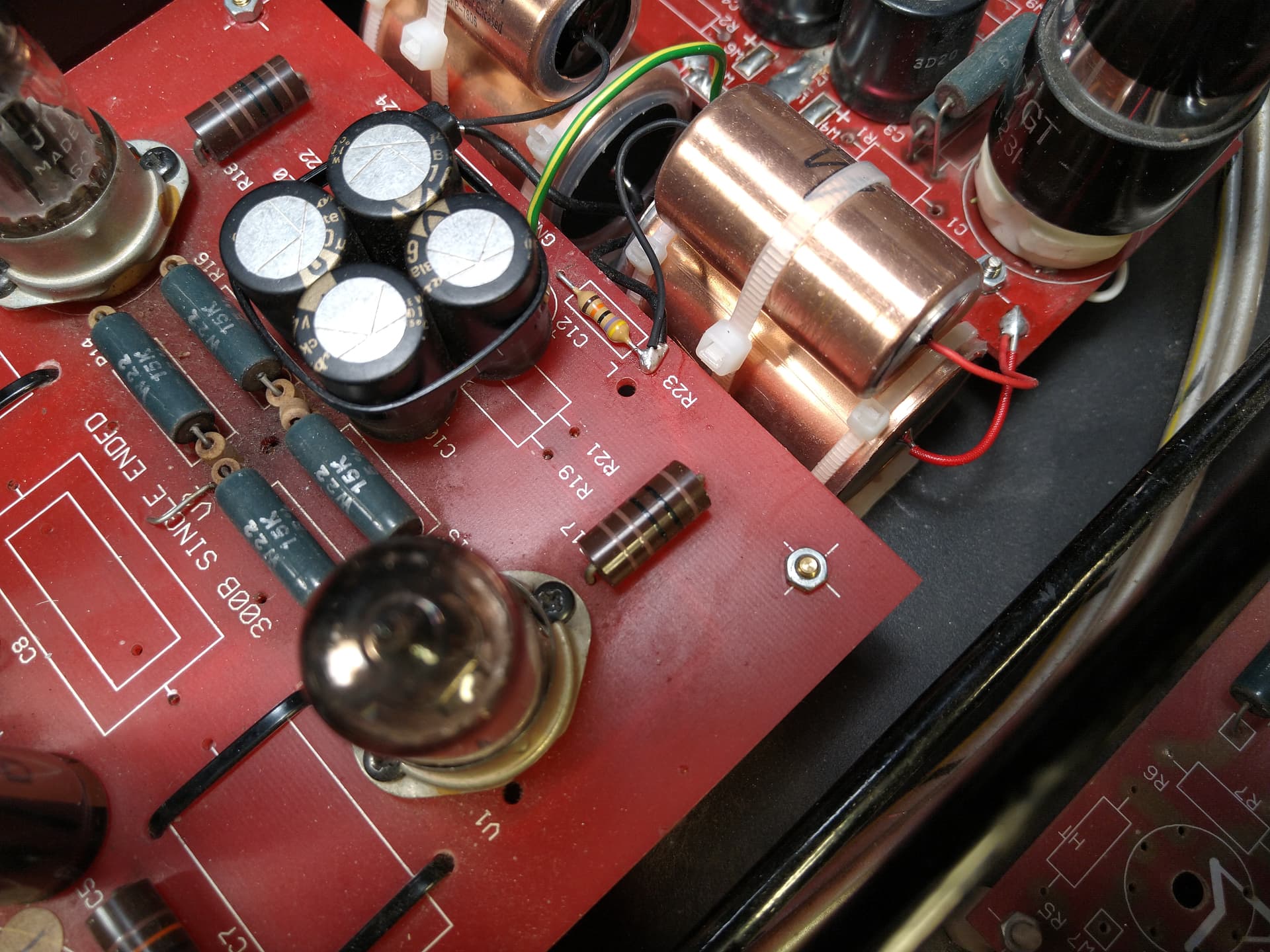

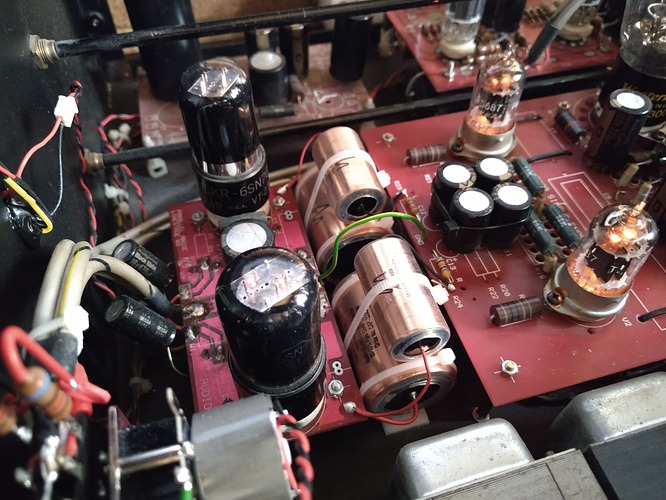

Как и известный г-н «Фунтик» в Англии, я считаю возможным и даже полезным сочетать медную и серебряную фольгу. Поэтому были добавлены новые аудионотовские «бочонки», с тем, чтобы общая ёмкость вернулась к положенному значению. Само собой разумеется, всё это было аккуратно и тщательно закреплено и припаяно.
Общая ёмкость и медная фольга вернули звучанию «тело» и теплоту, а серебряная фольга обеспечила точность атаки, тонкий, прозрачный, трепетный верх.

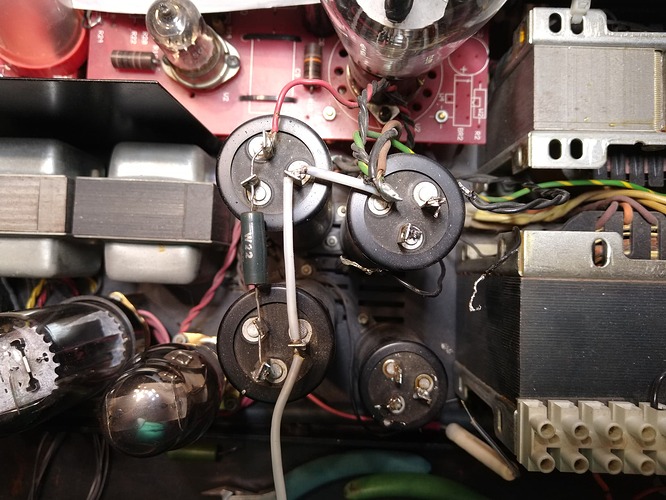

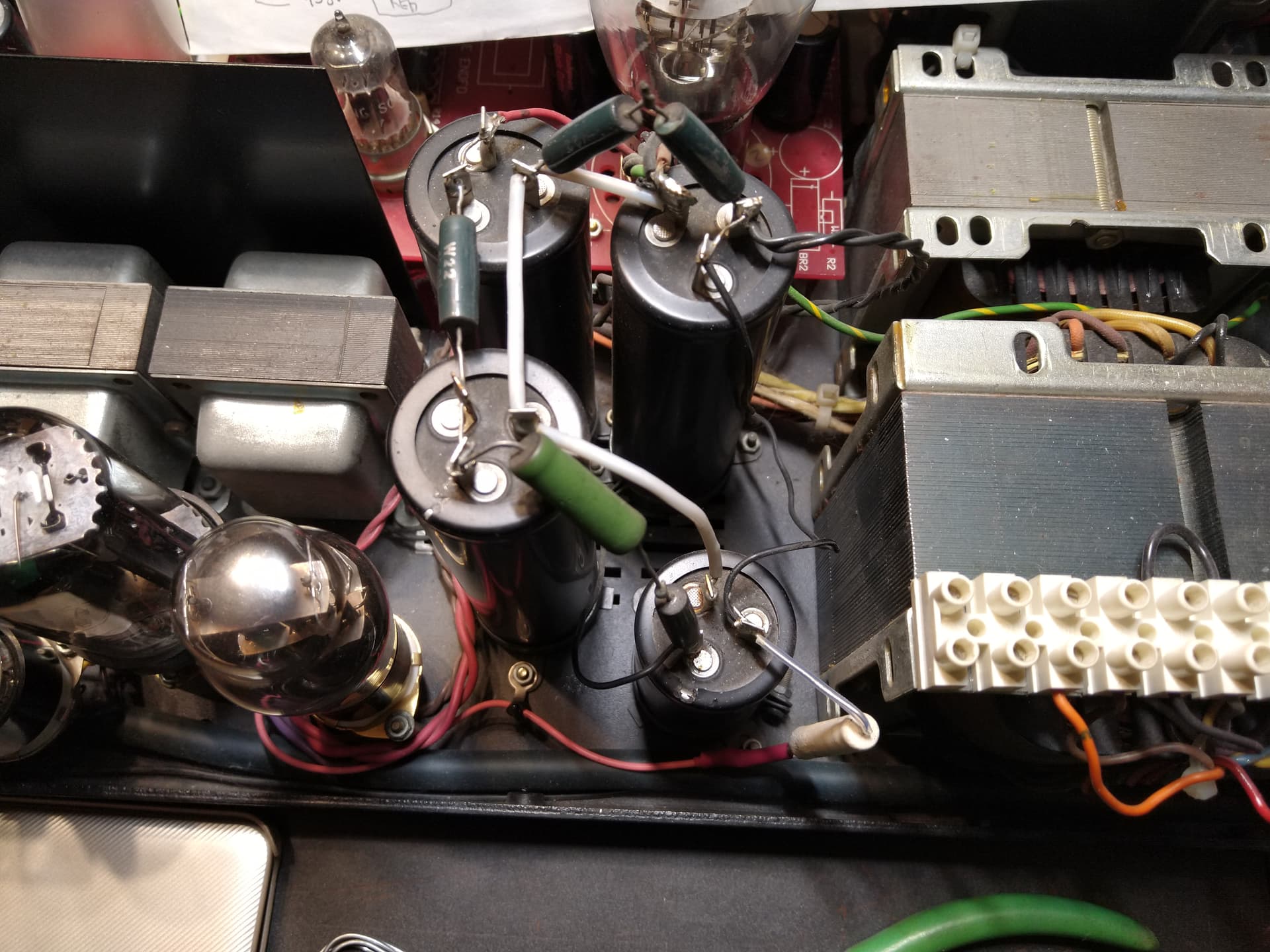

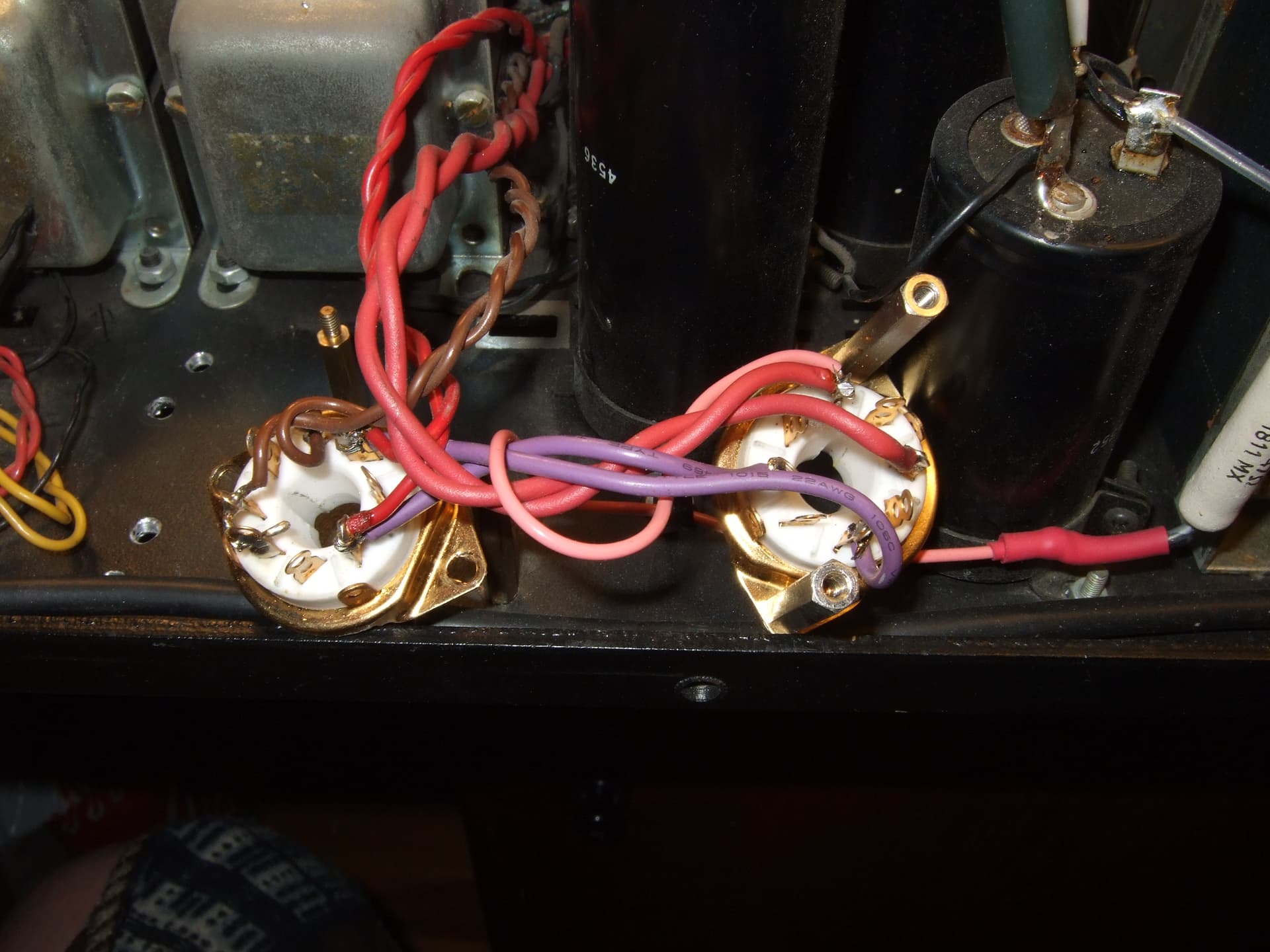

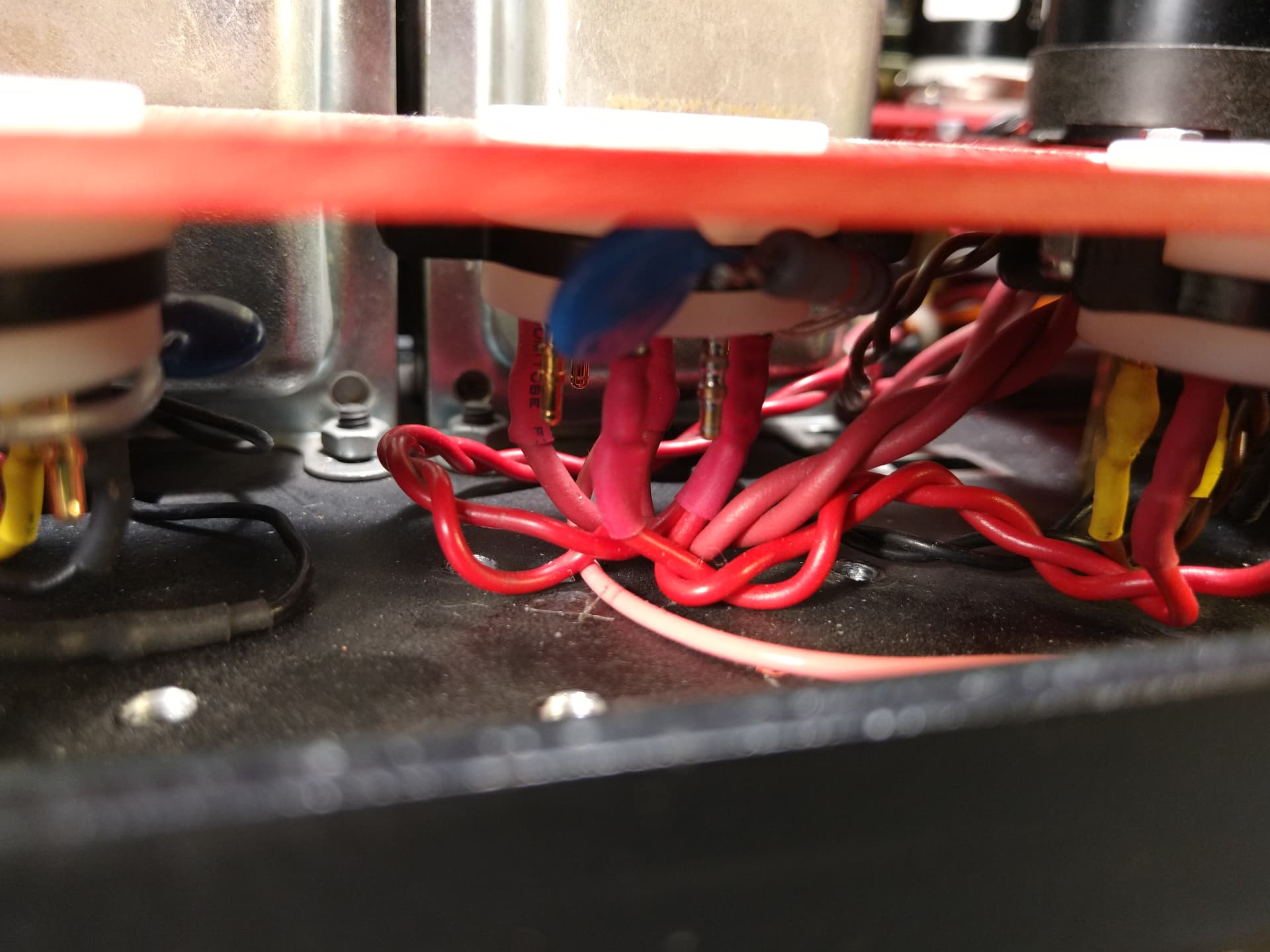

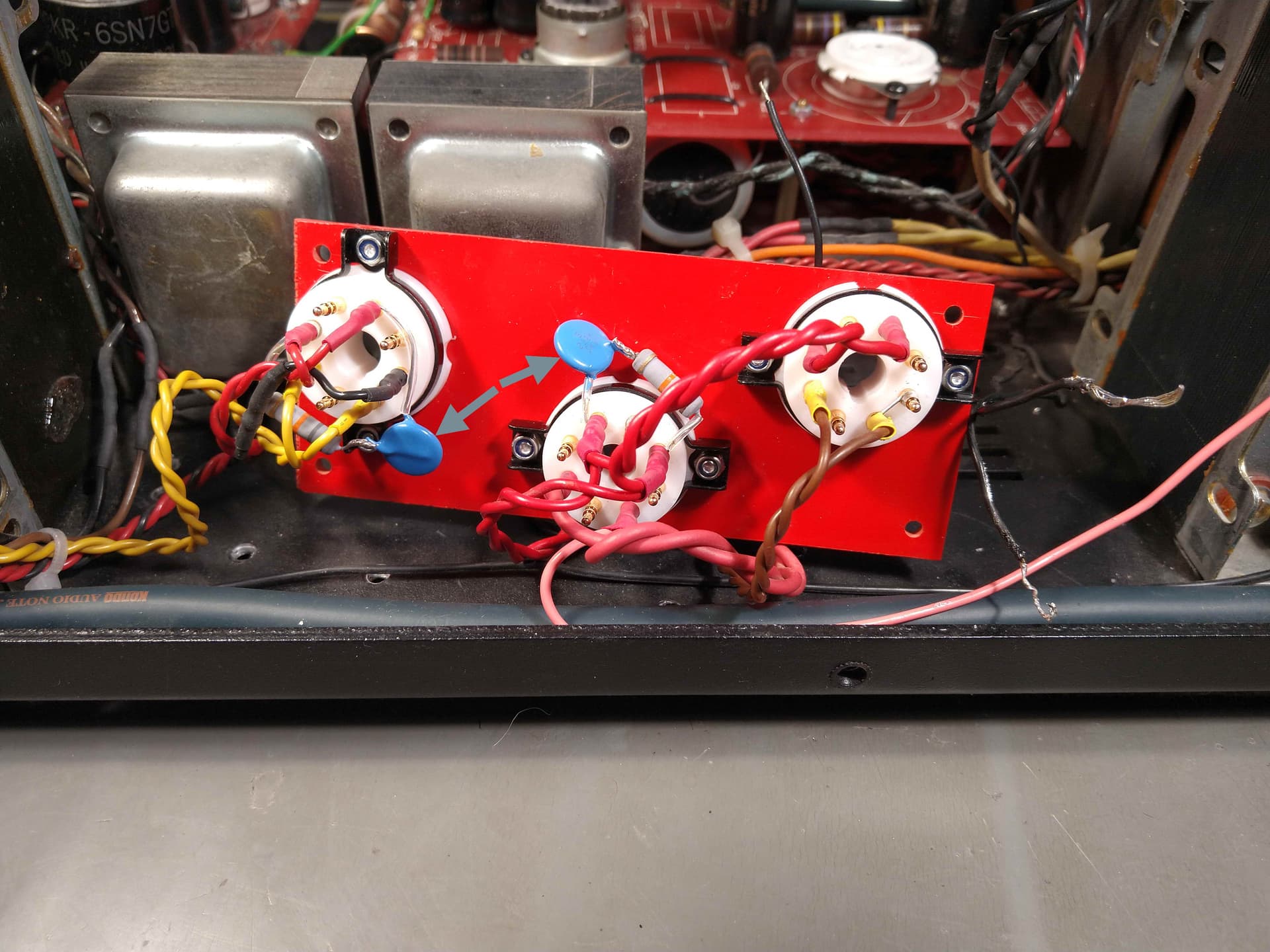

С прошлых времен оставалось вот это безобразие во всём питании усилителя.
И дело не только в неэстетичности, но и в плохом качестве монтажа, некоторых ошибках и выброшенных деталях, а также в том, что в таком виде невозможно было устанавливать некоторые кенотроны с нестандартными колбами.

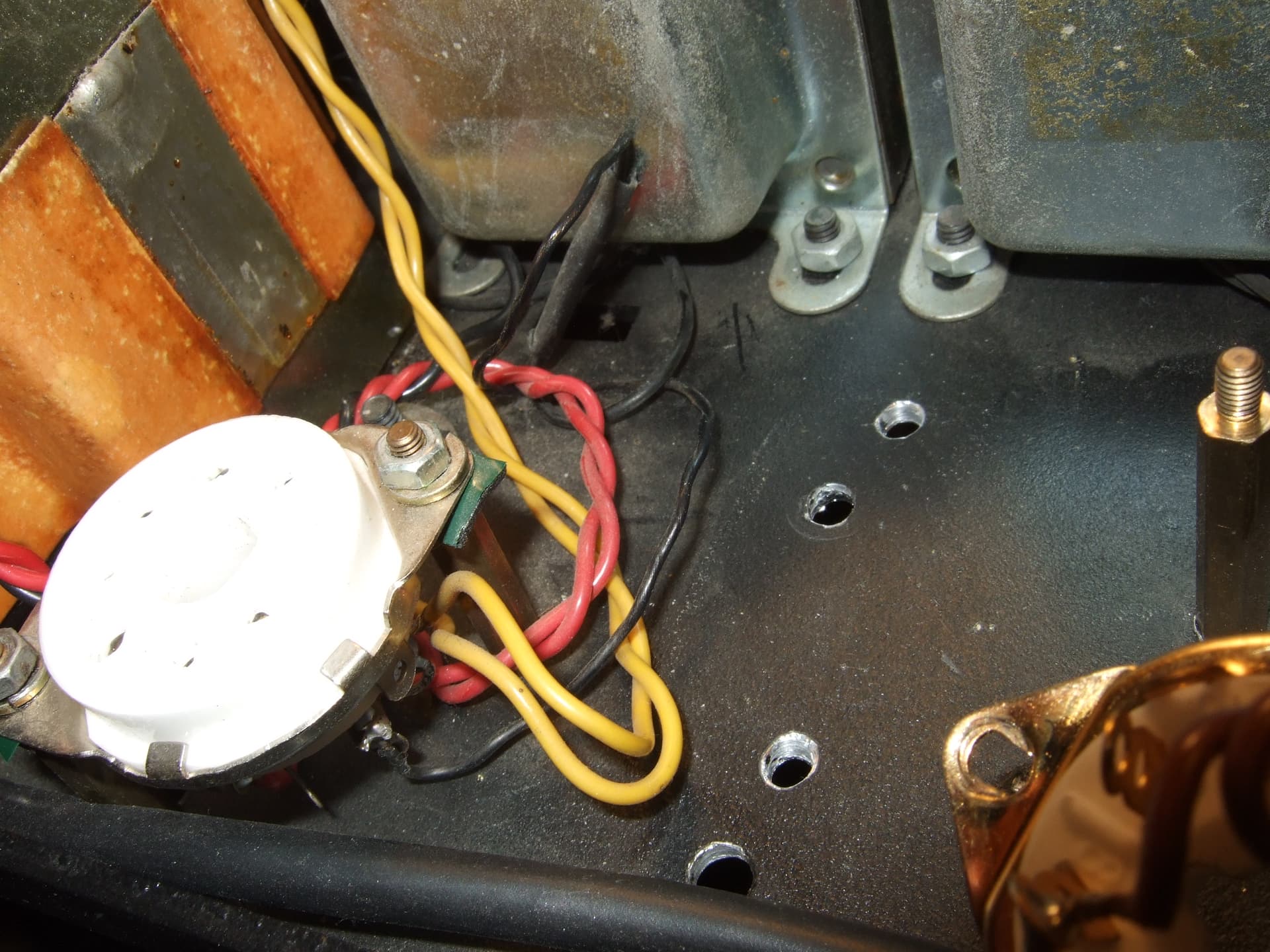

Вся рукожопная непотребщина была разобрана…

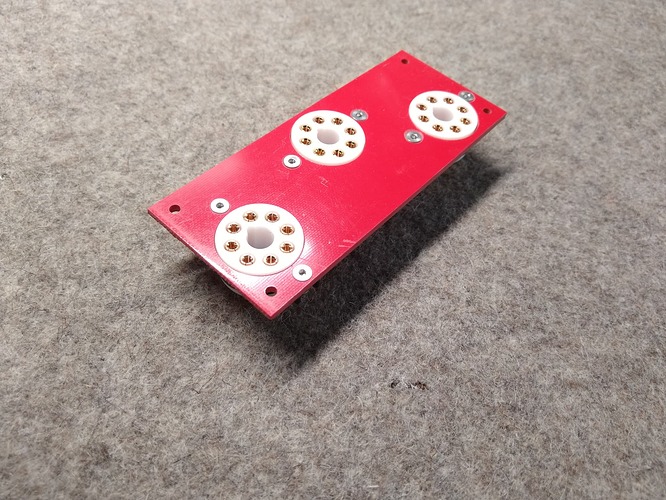

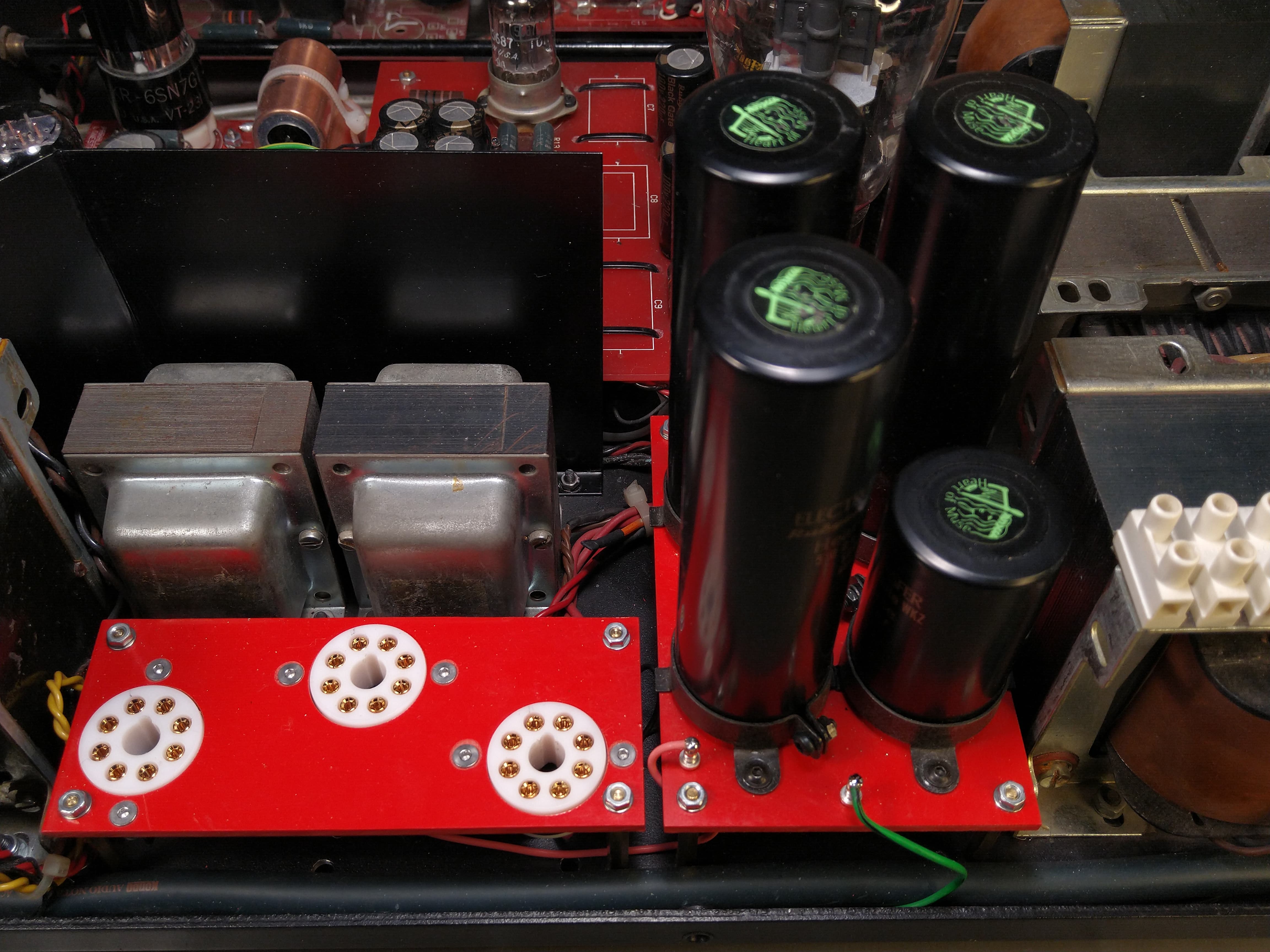

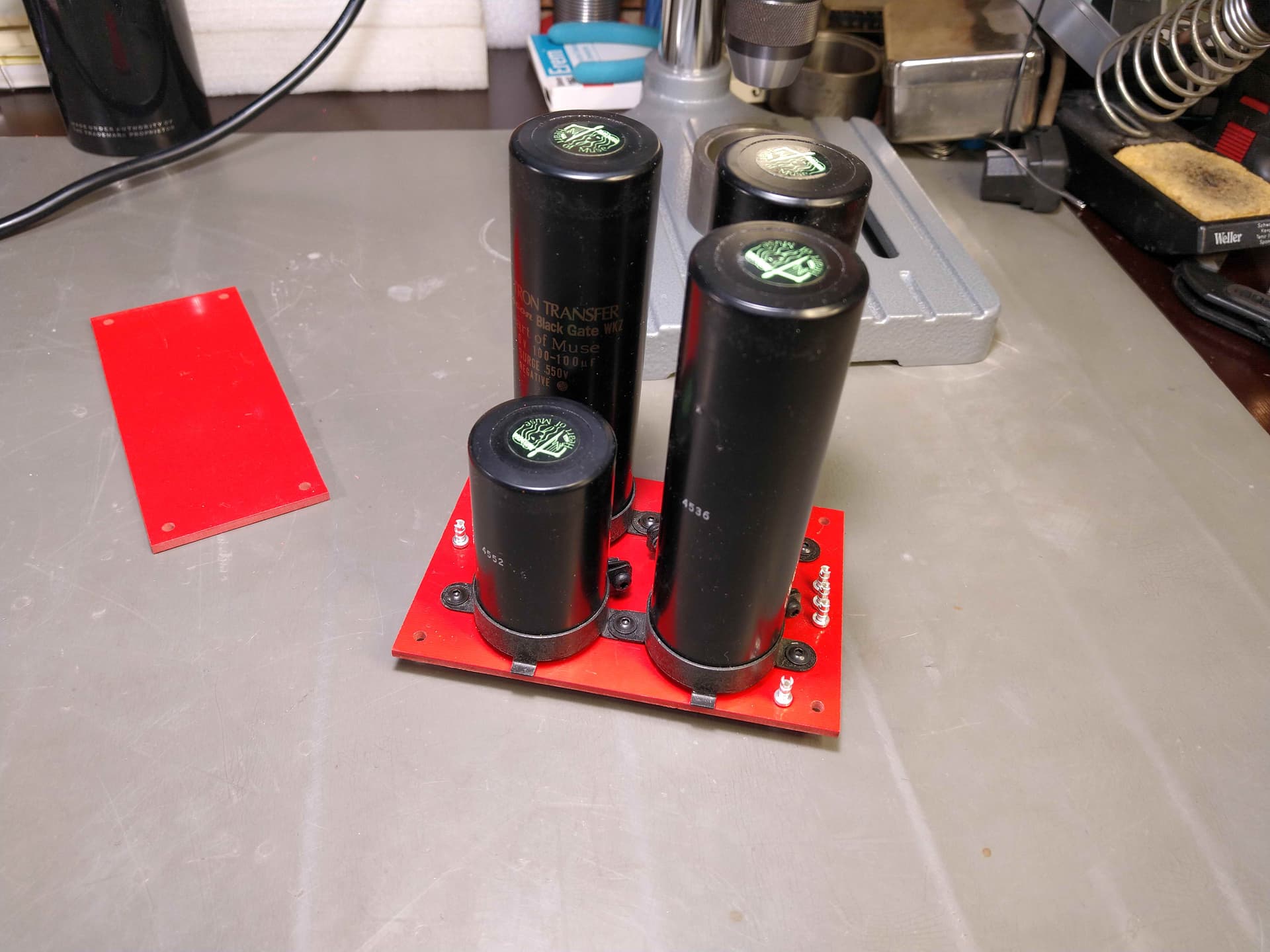

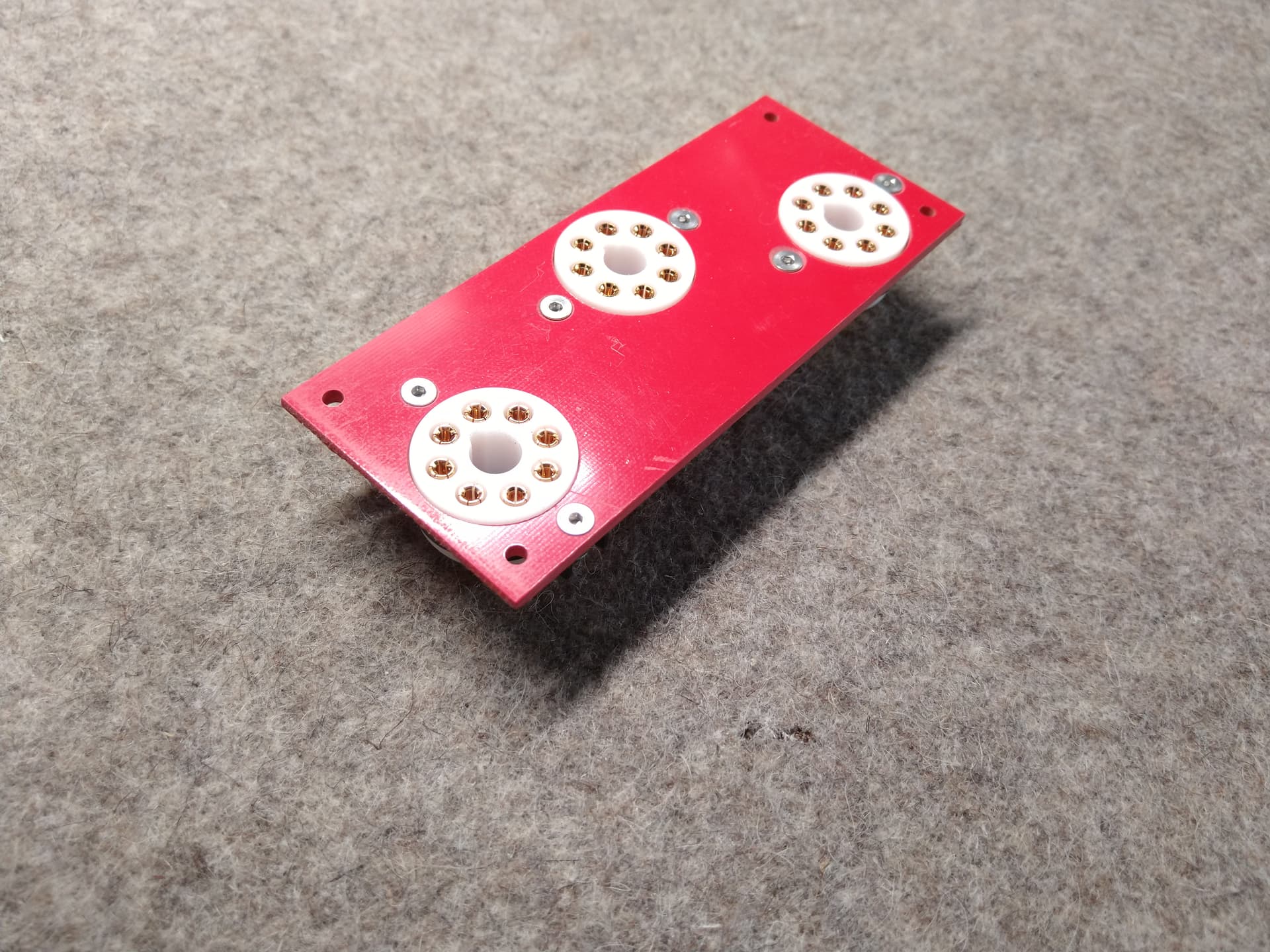

… и были изготовлены основания для установки новых тефлоновых ламповых панелек и Black Gate WKZ.

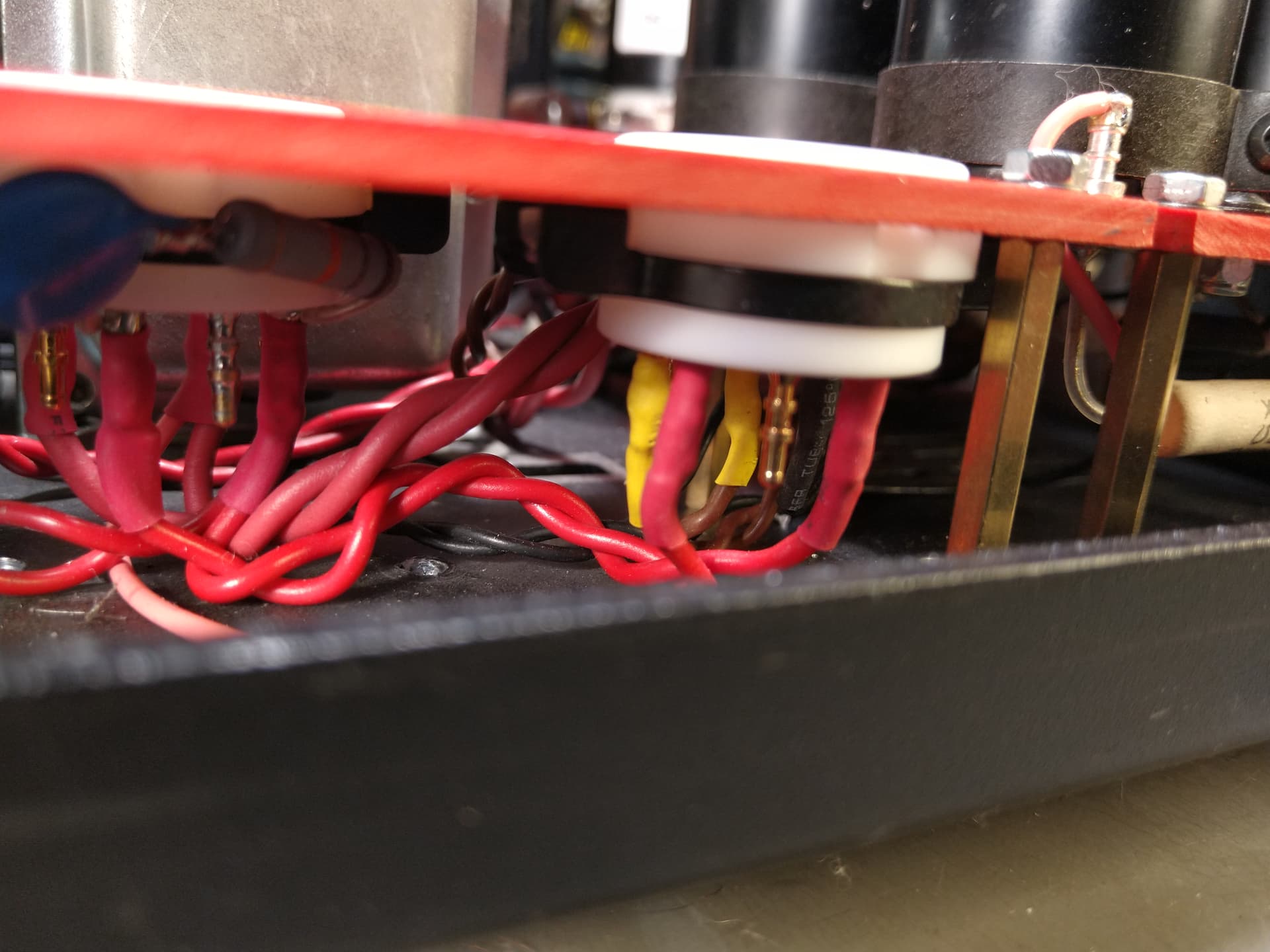

Убраны всякие нарощенные провода, добавлены отсутствовавшие RC цепочки предотвращающие паразитную ВЧ генерацию у кенотронов. Пара мощных резисторов неизвестного происхождения и потасканного вида тоже были заменены правильными.

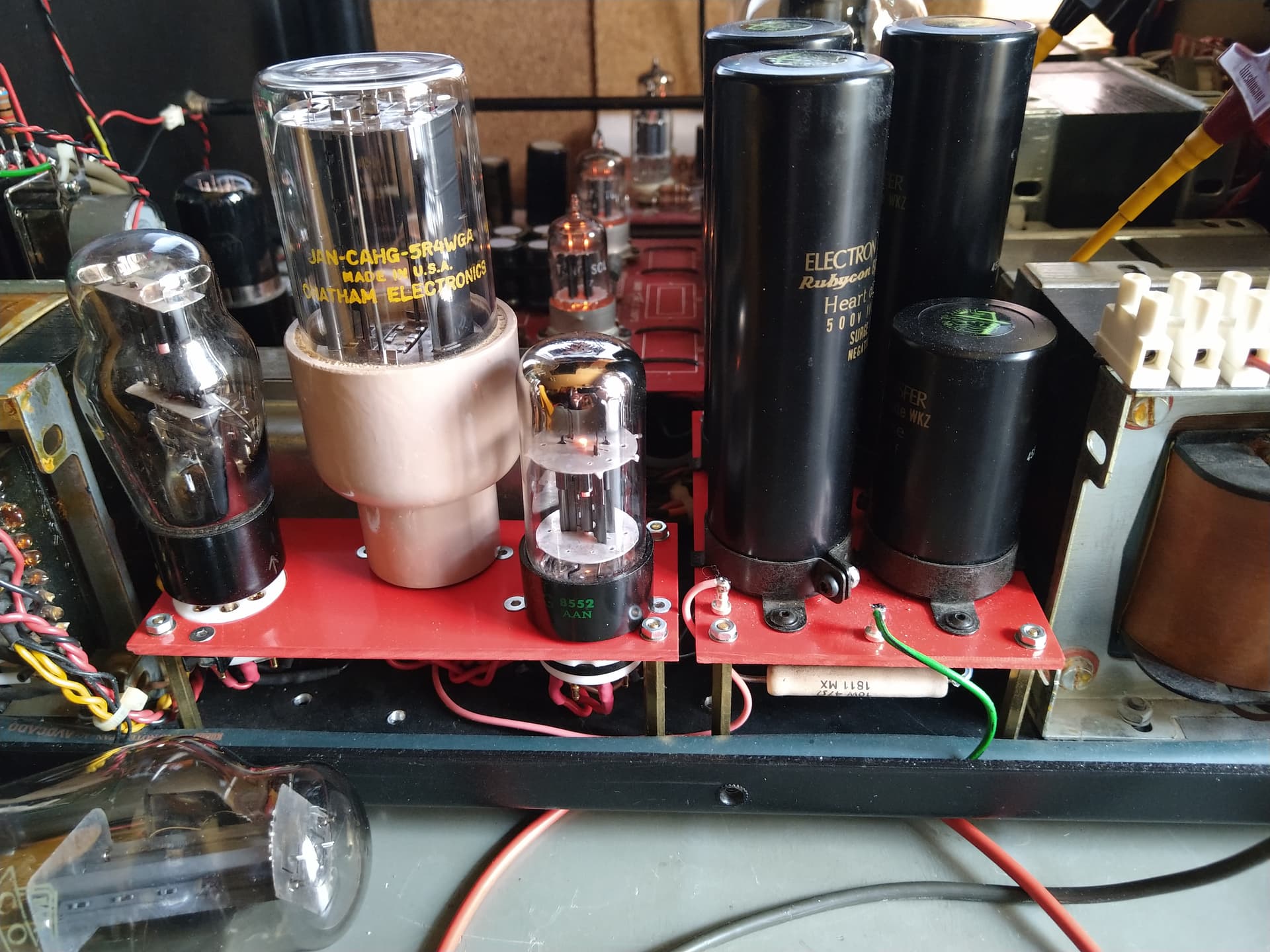

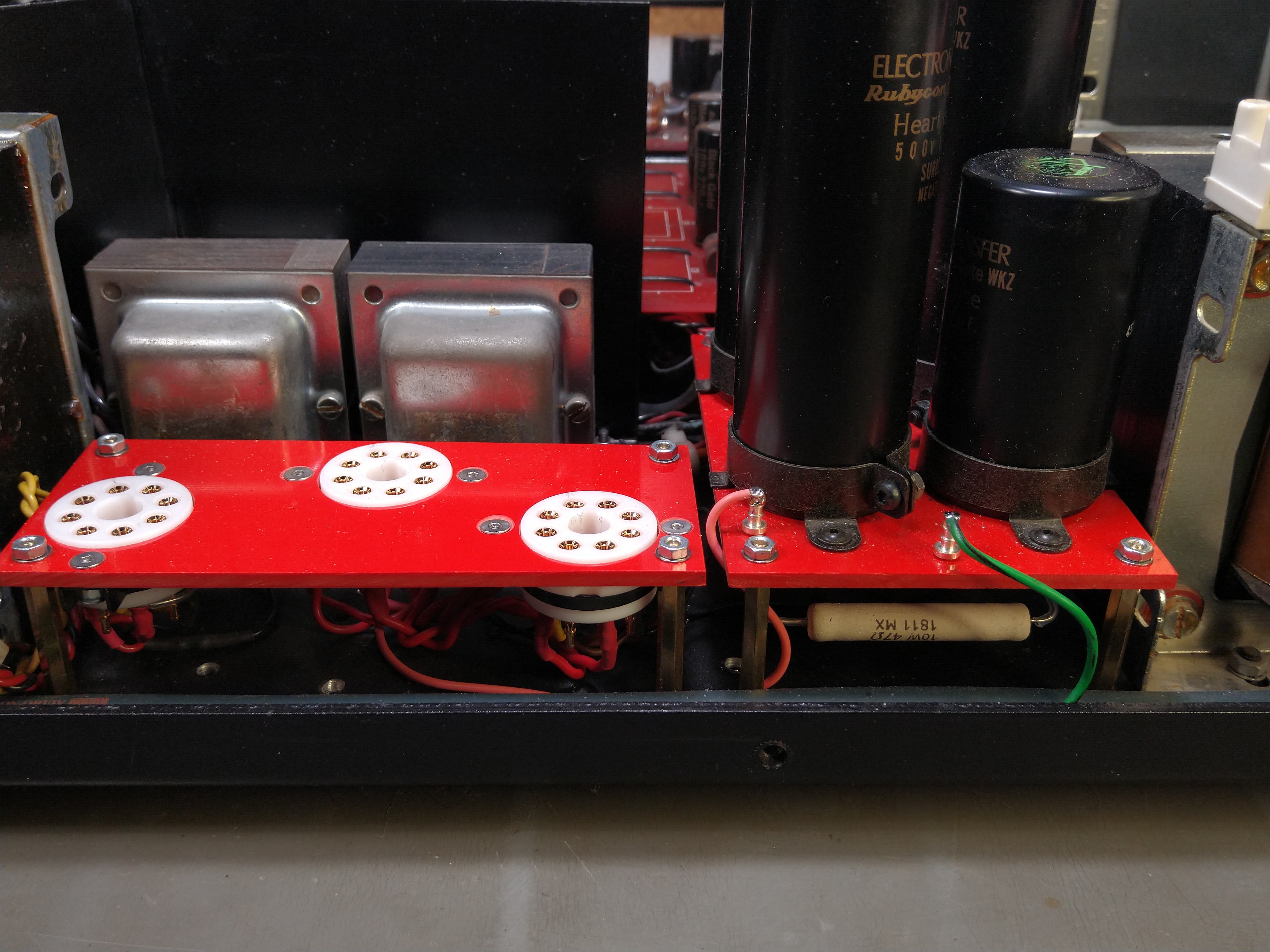

Площадки установлены на новые латунные стойки.

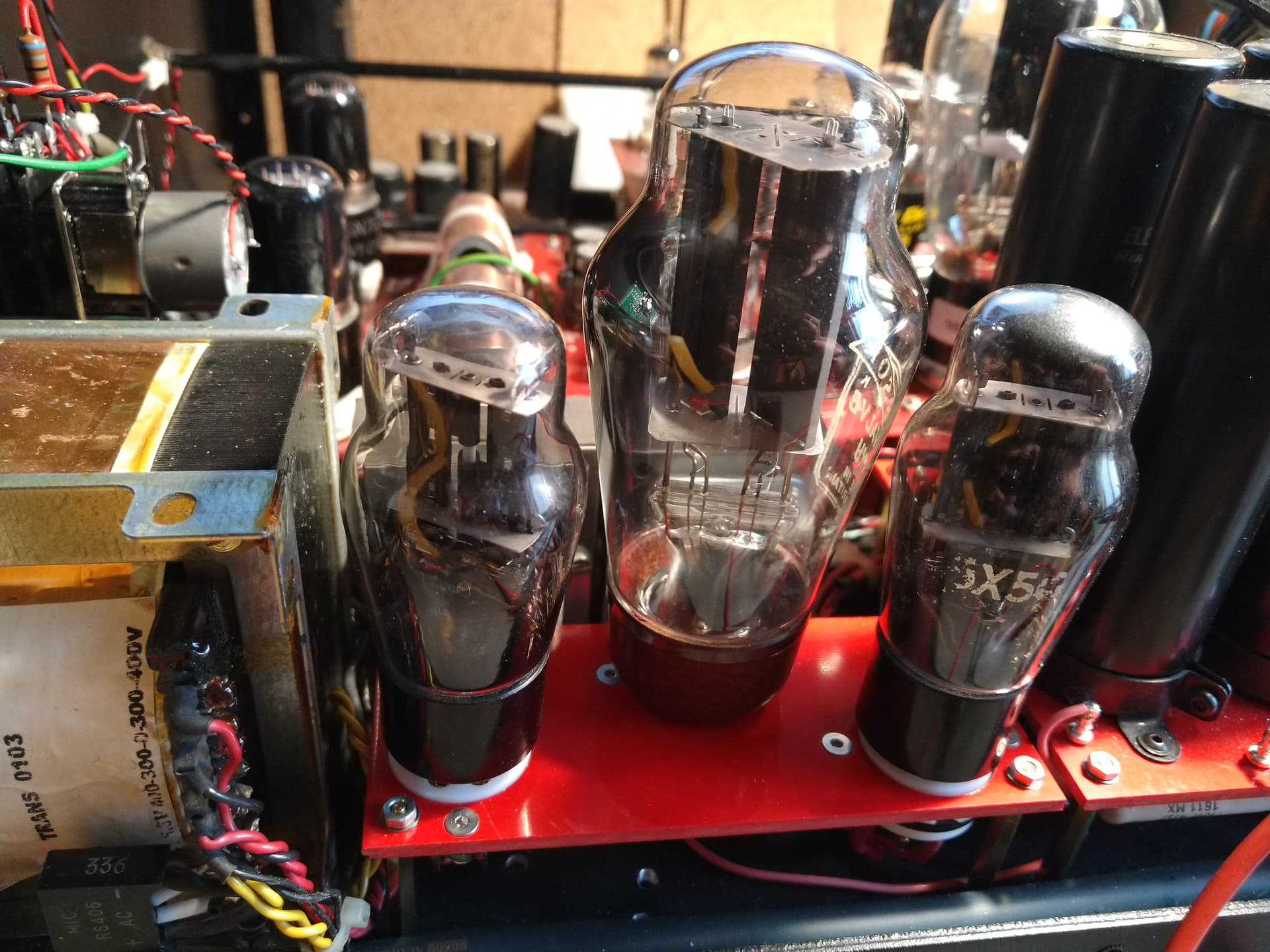

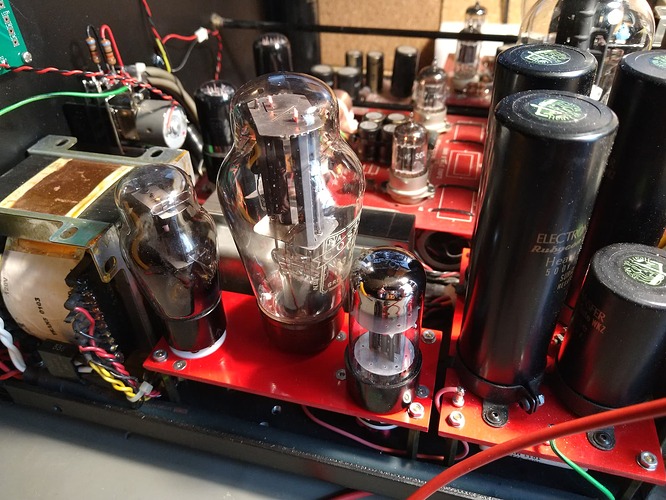

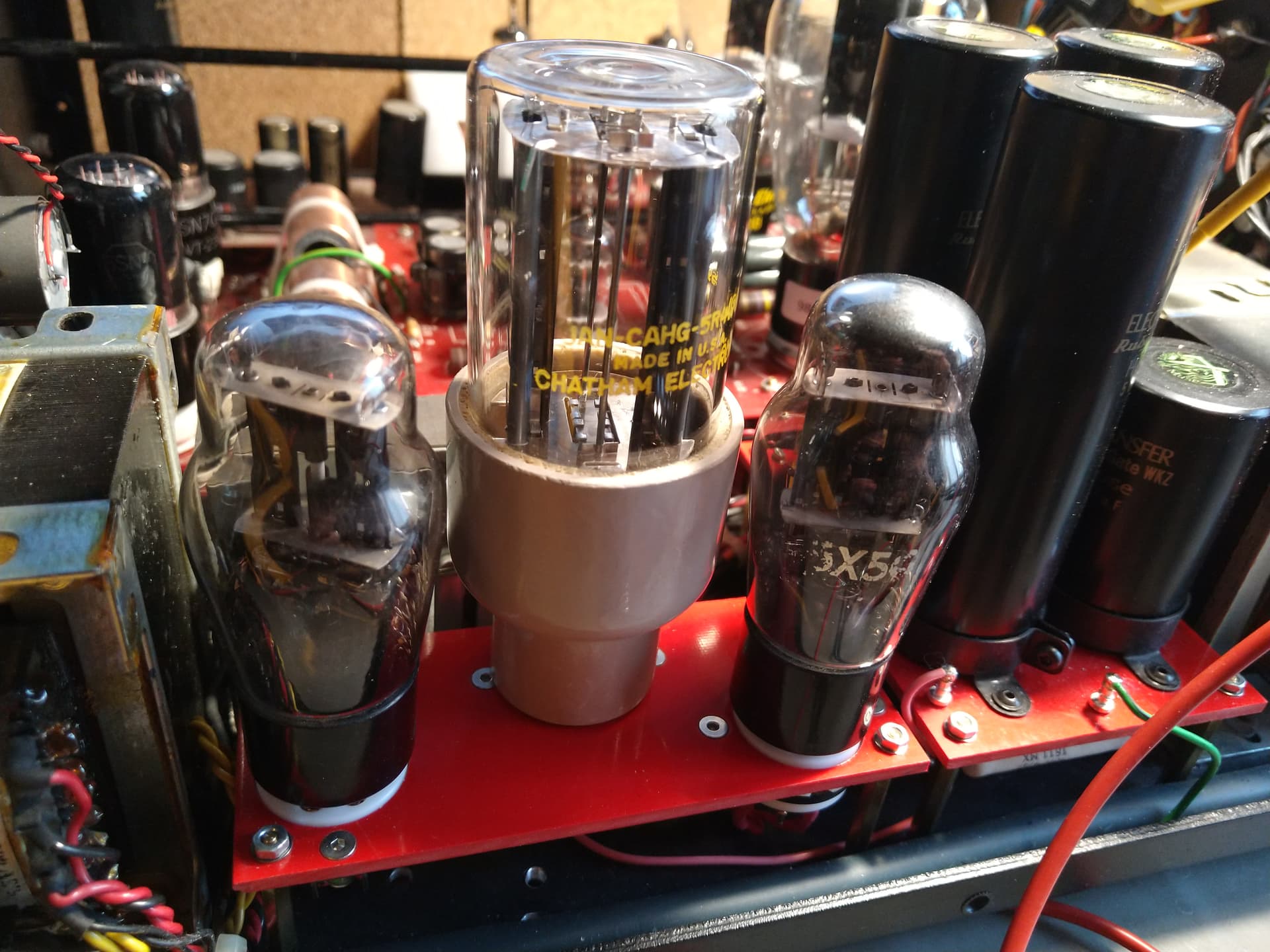

Теперь можно одновременно устанавливать кенотроны с колбами любых форм и размеров.
Регулятор громкости

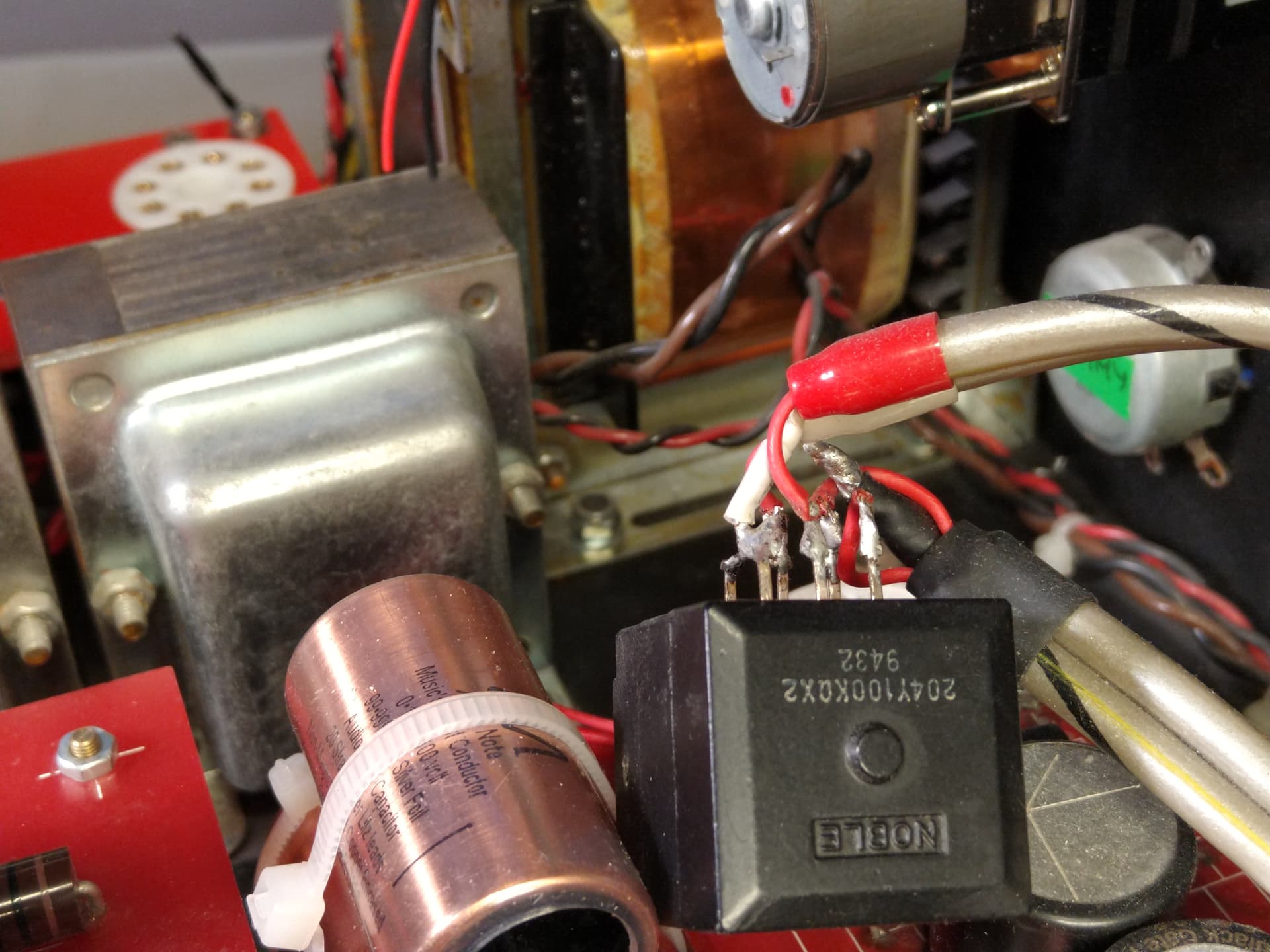

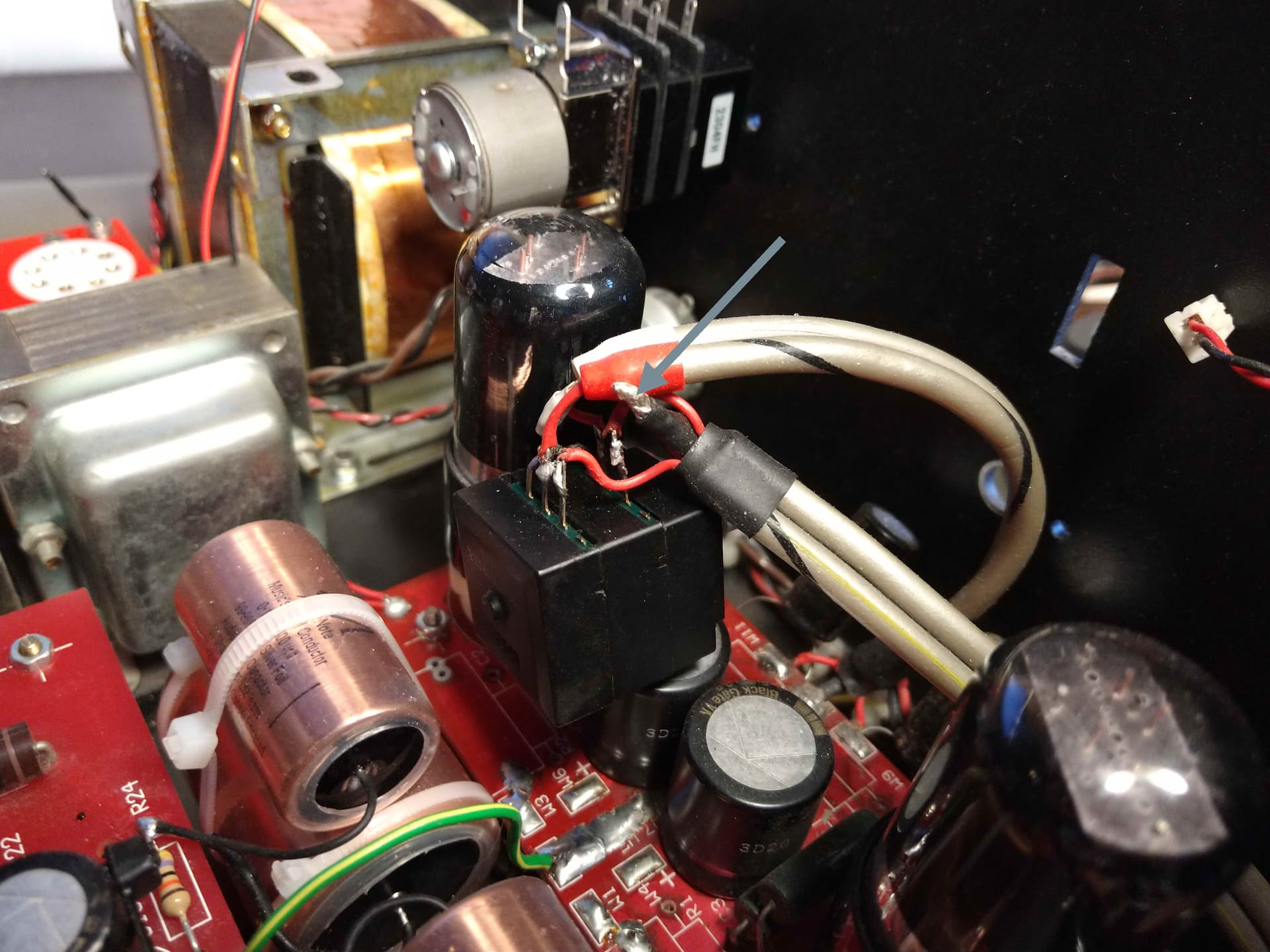

Прошлый владелец менял регулятор громкости на подуставший потенциометр Noble. Приделан он был, прямо скажем, неискусно. Более того, оплётка сигнальных кабелей вообще не была заземлена. (Привет, наводки и шумы!
)
Как говорили и говорят ленивые и криворукие авторемонтники во всяких «сервисах» - «на скорость не влияет
».
Ну что тут добавишь?
К счастью, нового владельца всё это не устраивало, к тому же хотелось иметь возможность регулировать громкость с пульта, как это сделано в моём Meishu.

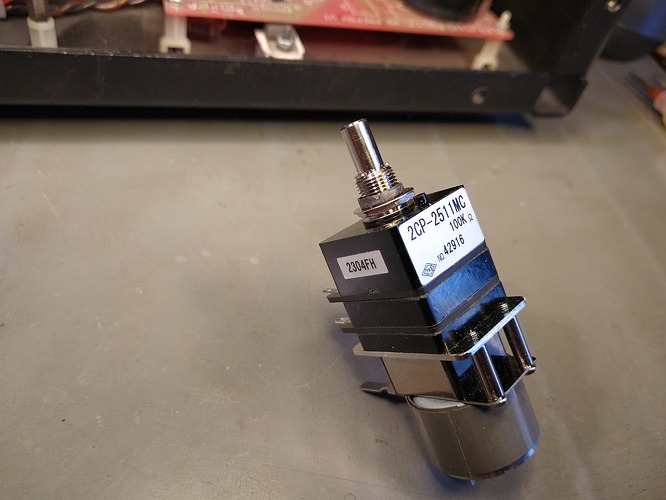

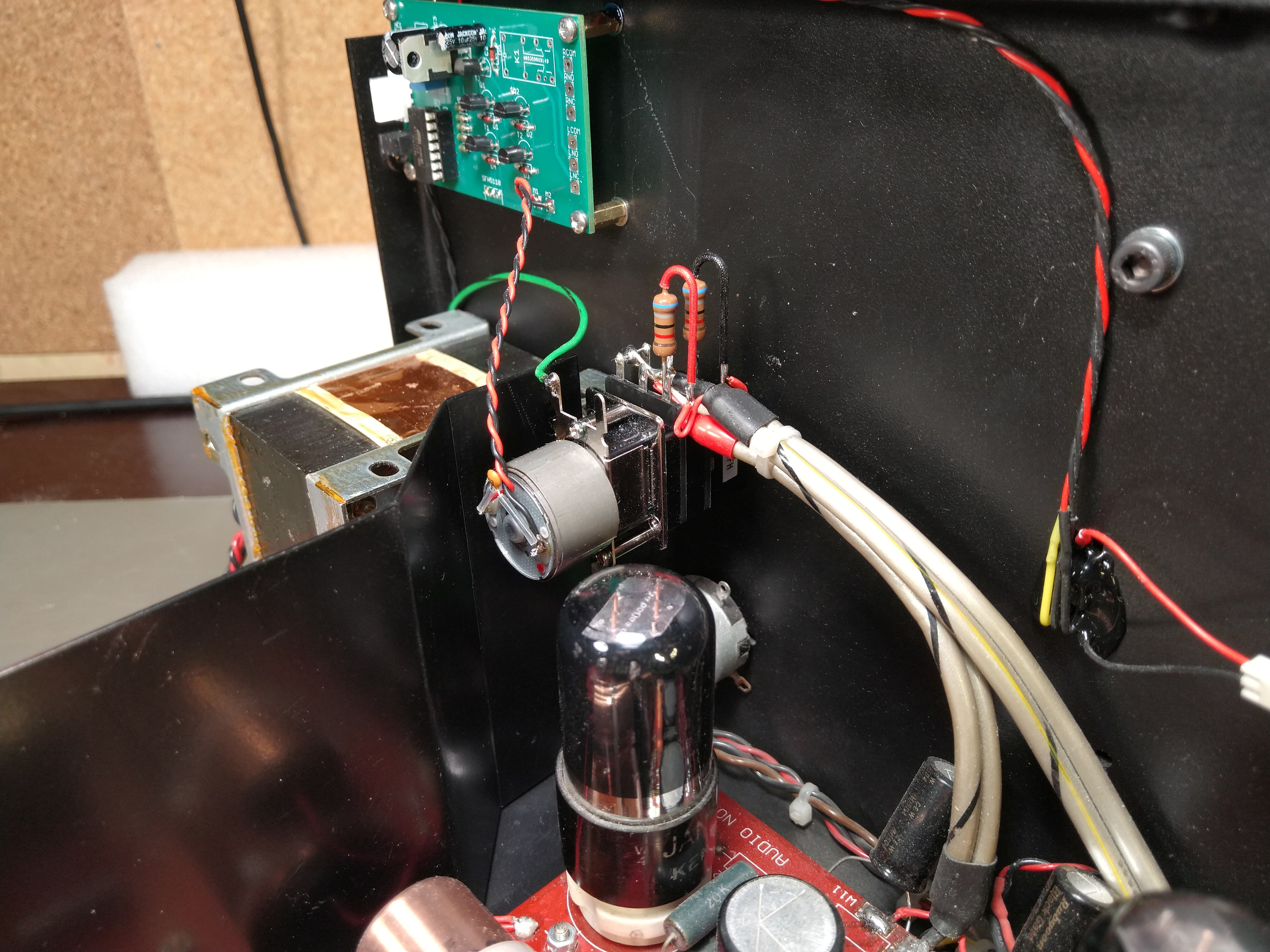

В качестве нового регулятора использован прекрасный японский моторизированный потенциометр KO-ON (TKD). Добавлена плата дистанционного управления.

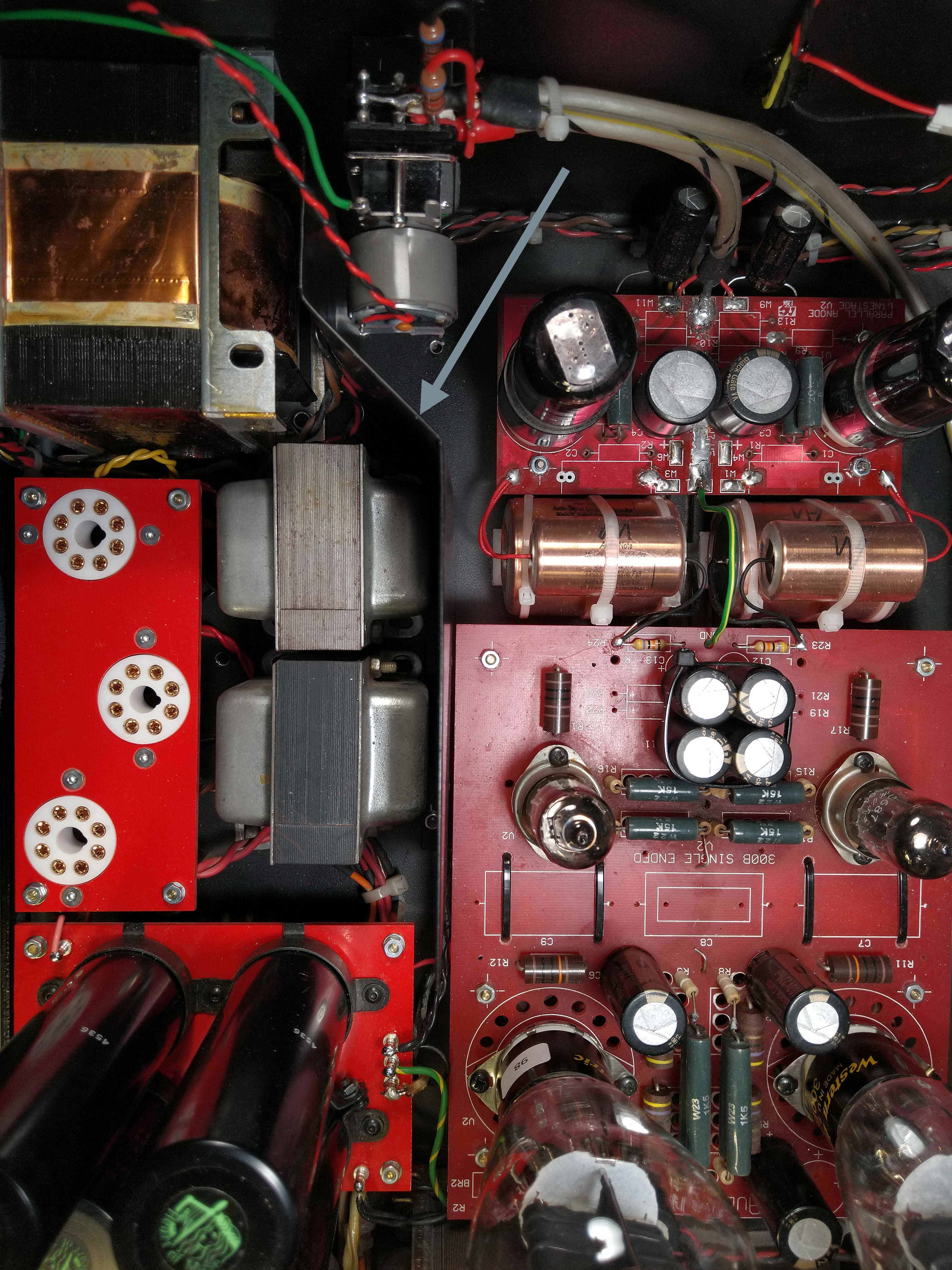

Для того, чтобы установить РГ большего размера пришлось опять изменять форму и расположение стального экрана, отделяющего силовой трансформатор, чоки и кенотроны от сигнальной части усилителя.

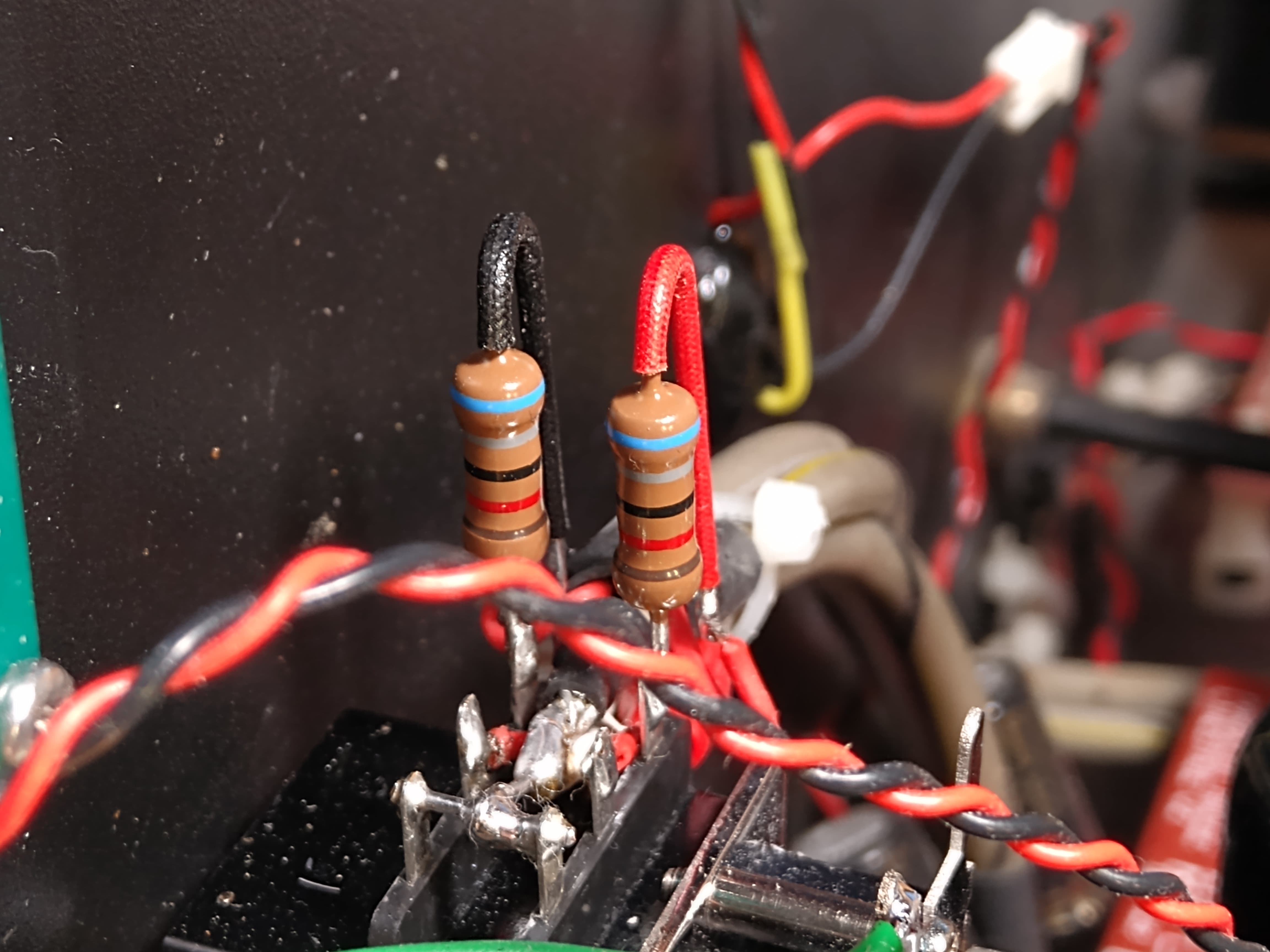

Перед РГ добавлены танталовые резисторы Audio Note, устраняющие проблему «первых градусов поворота ручки РГ».

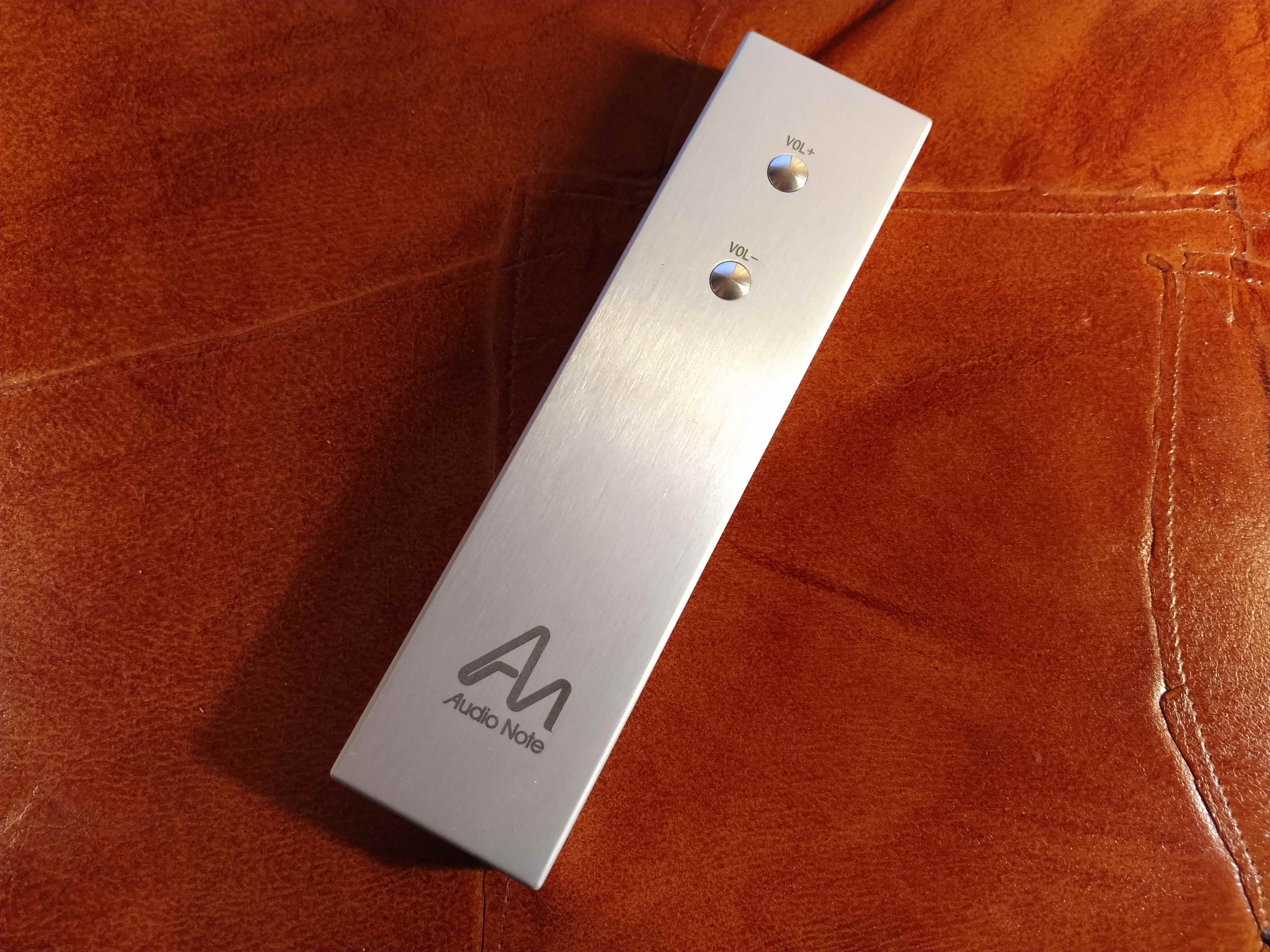

Ну а непревзойдённое удобство – пульт. Вот он:
Будем надеяться, что теперь-то этот чудесный Meishu обрёл постоянный дом, где его будут ценить и с удовольствием слушать.
