Не могу рассмотреть на смартфоне, не хватает разрешения. Вообще знакомый ставит на DIY фильтры именно такой емкости.
Интересно было бы узнать на какое напряжение они рассчитаны.
Да, да, автоматические выключатели Carling ставят во многих серьезных фильтрах. У них контакты имеют большую площадь сечения чем в стандартных выключателях.
Только в данном случае в фильтре стоит просто выключатель Carling на сколько я понял.
Кто-то знает варианты не дорогих, но качественных обычных и автоматических выключателей, которые можно использовать для DIY фильтров?
Вот, нашел. В кондиционере питания Audience adeptResponse aR6 тоже стоит автоматический выключатель Carling и конденсаторы Auricap XO 0,47 и 0.7 uF 10% 1500V (видимо это DC).
Медные шины как у Gigawatt идут прямо на автоматический выключатель.
В более дорогих модификациях у них уже идут тефлоновые конденсаторы Auricap, которых нет в свободной продаже. Кто-нибудь знает, есть аналоги таких конденсаторов у других производителей?
Удалось найти такие -
V-Cap TFTF Tin Foil Teflon Capacitors
Интересно как в этой схеме решена задача пуска тора 2000ва, просто напрямую без плавного пуска?
У меня 3000ва транс без плавного пуска лампочки заставлял мигать.
Да, скорее всего там эта проблема ни как не решена и это можно считать недостатком схемы.
Вы какую-то стандартную плату плавного пуска использовали для своего тора?
Схему пуска делал мастер, я в этой части разработки не участвовал.
Общий принцип такой:
Ставится контактор, который при подаче 12в постоянного тока замыкает контакт силового провода.
Пока контактор разомкнут силовой провод замкнут через мощный резистор, который гасит ток запуска трансформатора. При включении контактора резистор шунтируется и ток идет через контактор.
Чем меньше использованых реле тем кажется надежнее, но совсем без него обойтись не удалось.
Может из за него не слышу характерного подчерка диф автомата в щитке)))
Фильтра дополнительного не делал, так как места под него в корпусе уже не оставалось, и на момент изготовления казалось, что он и не нужен.
Собственно так кажется и сейчас, так как всё хорошо работает, но конечно попробовать поставить еще доп фильтр можно. Серьёзно задумывался об этом, но поняв, что фильтр ампер на 50 в корпус встроить будет сложно, отложил эту идею.
Фильтр вывести в отдельной коробочке, но блин и так уже паровозы получились: ИБП → Разделительный Транс → сетевой фильтр → компоненты. Отложил я эту идею.
Сейчас система звучит на свой максимум или очень близко к нему. Очень долго нужно было идти к этому. Долго было не понятно, почему в салонах звучит ух!!! а купишь компонент, поставишь дома, звука нет. Что не так?!
Оказалось много чего было не так, но основное - это питание, и вопрос с заземлением.
Сам РТ должен был встать не в стойке, а отдельно от нее, за бесперебойником.
Единственное, что в качестве доп фильтрации применены кондеры и ферритовое кольцо.
Фото тут на форуме показывал, но без демонстрации внутренностей. Просто металлический ящик, ручки, розетки вход/выход, предохер и выключатель.

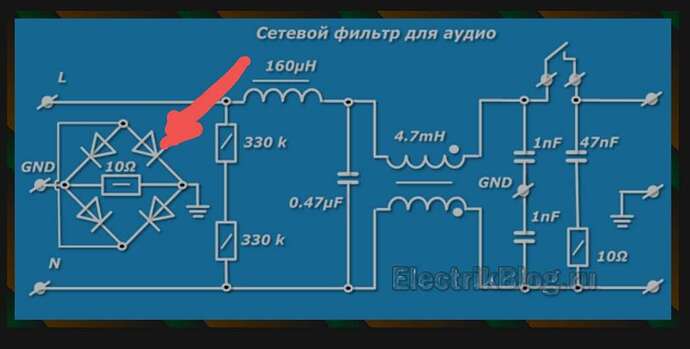

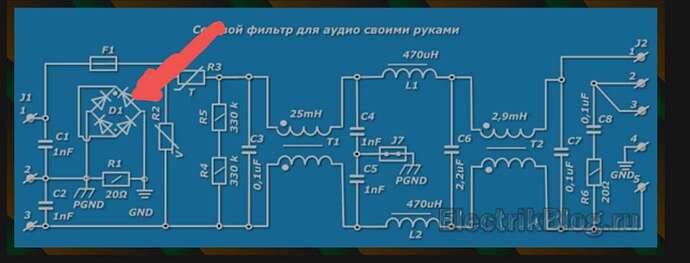

Я тут не понимаю, как диодный мост может заставить конденсатор отречься от своего врожденного реактивного сопротивления. Ставишь между фазой и землей конденсатор 0,05 мкФ, у него реактивное сопротивление 63 кОм, ток 3,6 мА. Несколько штук поставил - УЗО выбило.
Можно про это подробней? Тоже сейчас думаю о подобном. На сколько батарей хватает? После ИБП на аудио у вас стоит разделительный транс или регенератор?
Попалась статья с обзором и фоточками AudioQuest Niagara 3000
Из интересного пишут, что банка с мега-конденсатором даёт большую реактивную мощьность, если усилителю вдруг нехватает питания, но счетчики электроэнергии в этом случае могут вести себя неадекватно. На розетках с высоким потреблением фильтры напаяны прямо на розетки и разные.
Интересно почему у большинства производителей розетки идут группами по 2 штуки? То есть изоляция в фильтрах идет группами, а не на каждую розетку.
Мне ИБП для хозяйственных целей нужен, освещение, холодильники и насосы до суток держит.
Ничего не подключено после ИБП. Есть сетевой кондиционер Dussun X1600, на котором раньше система висела, теперь с ним не лучше, переехал в кладовку.
Пробовал маленький РТ Plixir на источнике - хуже.
Большой РТ на 10 кВт обдумываю, но не испортит ли.
Фильтры из емкостей, ферритов и т.п. по мелочи в процессе реорганизации.
А какая связь между током утечки и реактивным сопротивлением конденсатора?
Диодный мост не дает “полезному” току уходить на корпус аппарата.
0,05 мкф для Y конденсатора и аналогично используемых слишком много, а тем более несколько таких. Для таких конденсаторов чем меньше номинал, тем лучше, 0,001 мкф лучший вариант IMHO.
