🍚 Возвращение мультибитов: ЦАП Ricercar Audio PCM56P-K (NOS) — ЗАВЕРШЕН

Элементы запаяны, “выхлоп” на прогоне…
И первые результаты весьма многообещающие :slightly_smiling_face:
Применение симметричной схемы преобразователя позволило существенно снизить уровень искажений, по сравнению с предыдущим вариантом, в несколько раз (!), до сотых долей процента (без применения общей ООС!) и теперь они не превышают 0.04% при 2В (RMS) выходного напряжения. Уровень шумов уменьшился почти в 2 раза и находится ниже собственной шумовой полки микросхемы ЦАПа, так же расширился вверх и частотный диапазон - 20кГц по уровню -2дБ (что для NOS ЦАПа очень хороший показатель). Ламповый выходной каскад теперь имеет стабилизацию накала и работает с источником тока, что позволило повысить линейность и стабильность режима работы выходного каскада, а так же снизить фон.
Изначально данный выхлоп разрабатывался нами для ЦАПа более высокого уровня, но был интерес примерить его и в этот ЦАП :slightly_smiling_face:
Да, здесь теперь гораздо меньше намоленных аудиофильских деталей, но для того, чтобы уместить схему в небольшие габариты, пришлось использовать современную элементную базу.
Использованы малошумящие термостабильные резисторы (smd), а так же малошумящие высоколинейные транзисторы Toshiba (разработанные для аудио). Все это дело есесьна работает в классе А.

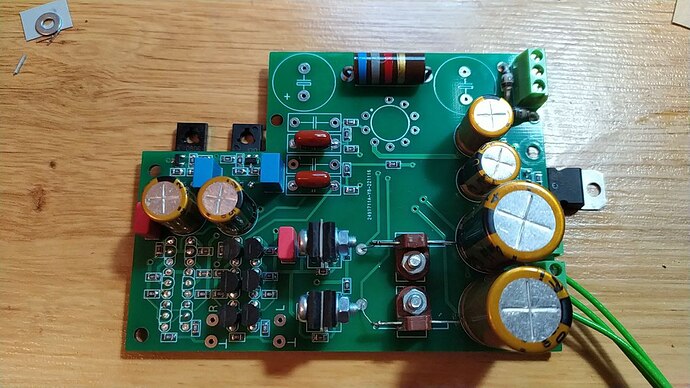

Собсна процесс сборки

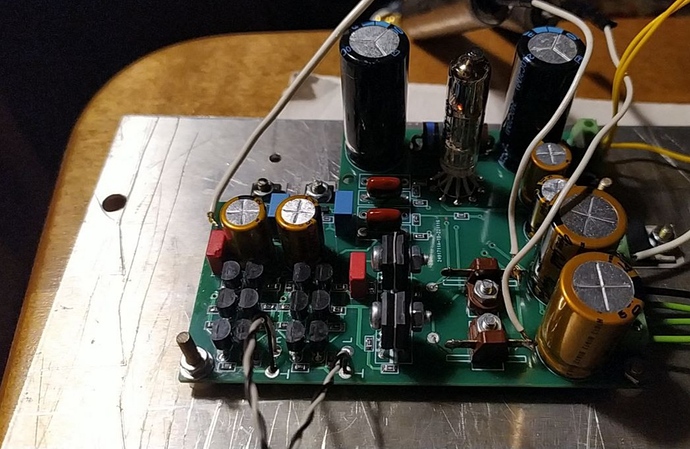

И готовый “выхлоп” на прогоне

Сейчас подбираем номиналы уже по факту, чтобы добиться минимума искажений при заданном выходном напряжении, корректируем недочёты. Пока как то так :slightly_smiling_face:

Ах да, самое важное, как же все это звучит?
Я думаю уже многие прочитали целых два тура о предыдущих версиях, и имеют некоторое представление… Но при всем комфорте звучания, кому то не хватало разрешения, для кого то тарелочки были не достаточно искристые, кому то хотелось более открытого и проработанного звучания…
Так вот, исходя из предварительного прослушивания нового выхлопа, похоже, что при сохранении того же уровня комфорта, теперь здесь все это есть :smirk:
