имея результаты определенных экспериментов с бп не соглашусь с вами
Возможно большой 5.1 скоро на продажу выставлю

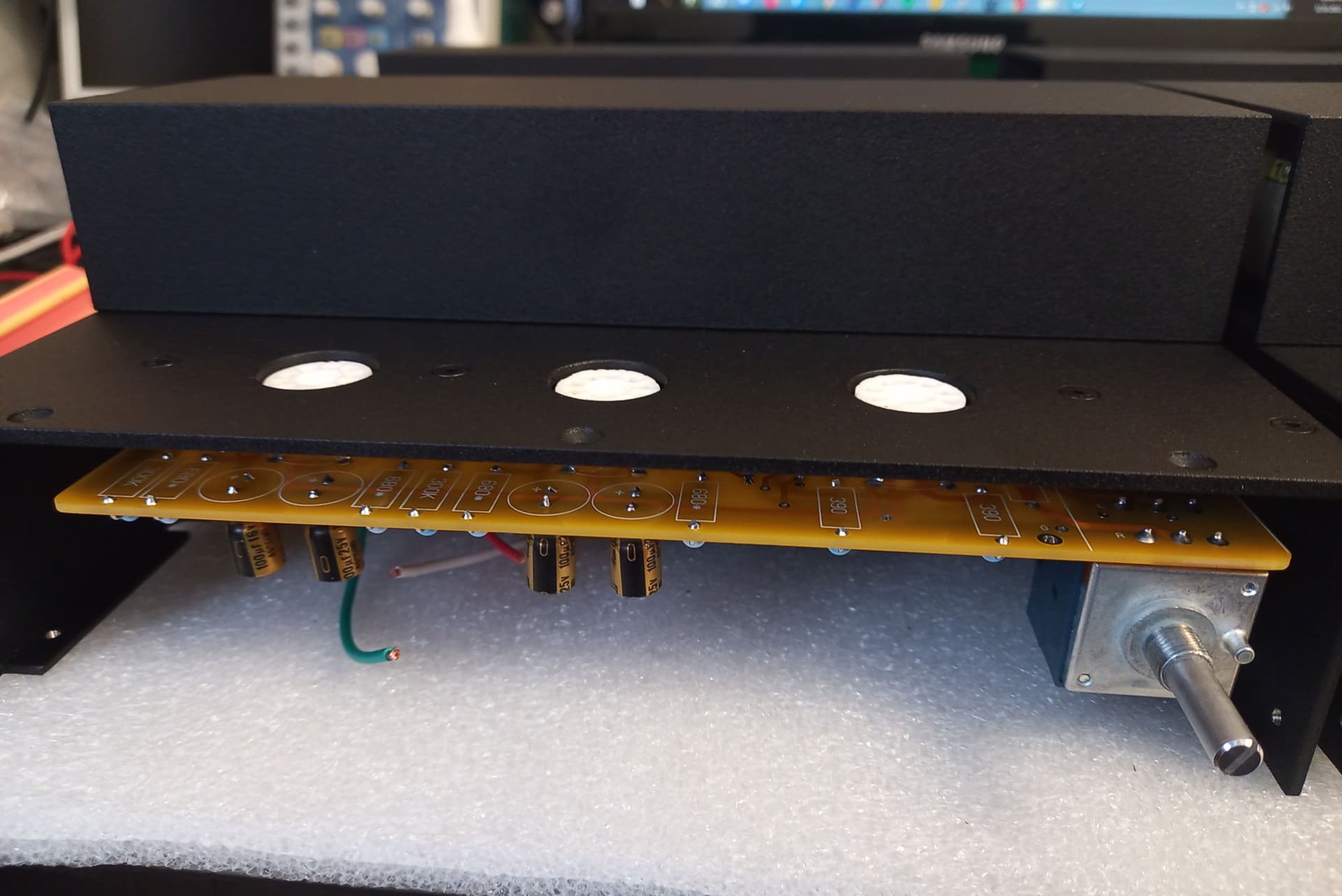

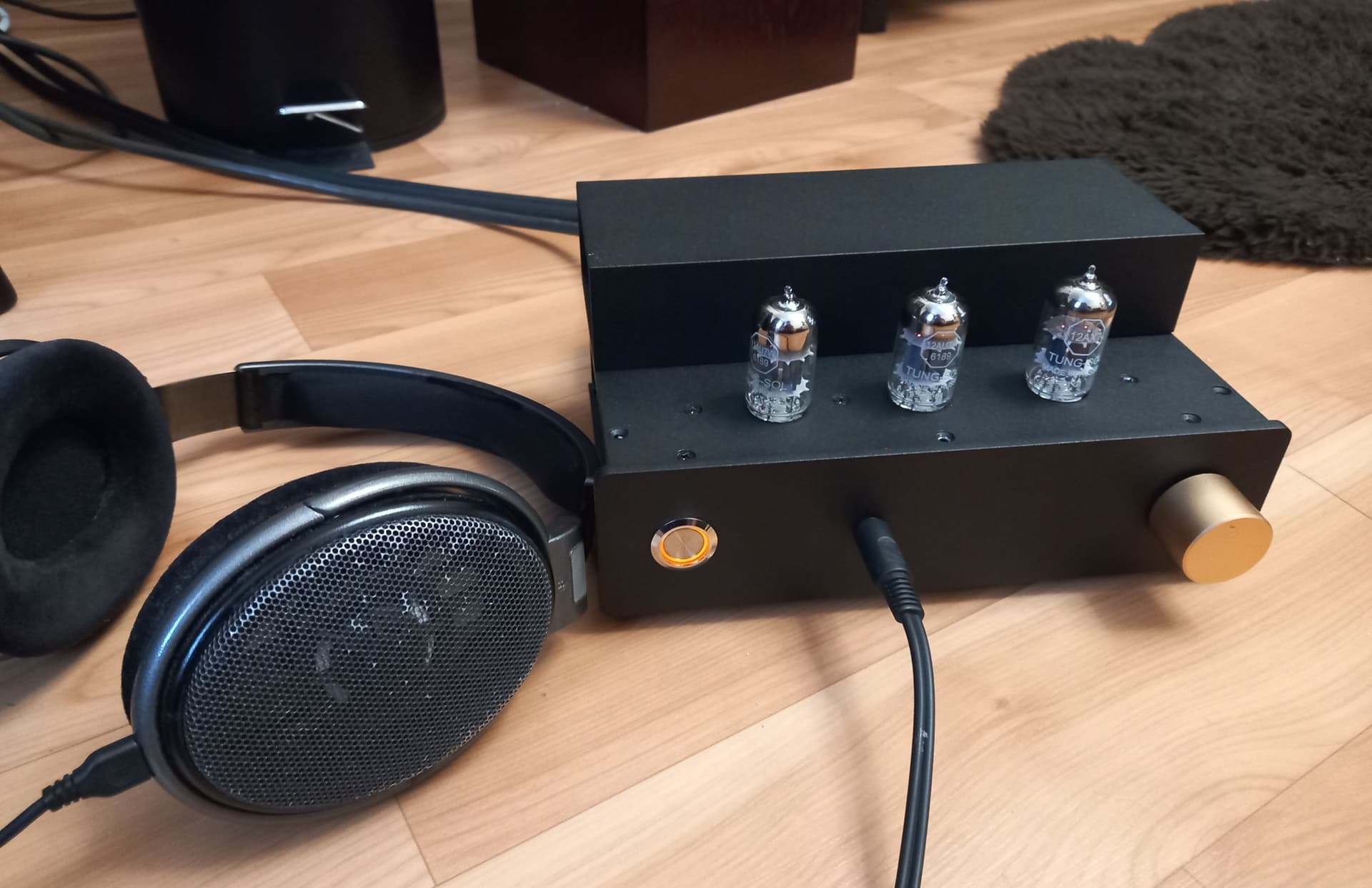

Частично собрал первый условно предсерийный образец лампового ушничка:
Аппаратик скромных размеров, да и параметры не запредельные. Выходная мощность всего около 0,5вт на 20 ом до появления очевидных искажений по осцилографу. Точные цифры не мерил пока что. Собран на лампах 12AX7 на входе, и паре 12AU7 на выходе. Однотакт, с честным трансформаторным выходом. РГ альпс. Есть небольшая ООС для снижения выходного сопротивления, но реально очень небольшая. К/У маленький, всего 4, но для наушников типа моих сенхов 650 хватает за глаза.
Питание не стабилизированное, но с фильтром на полевике. Фона практически не наблюдается.
По звуку - скажем так, я сейчас слушаю через него ютуб в каком то средненьком качестве, и оно совершенно не напрягает. А с приличного цапа, да с хорошим транспортом, вообще уносит куда то далеко… При том что формальные характеристики конечно похуже чем у транзисторников моего изготовления.
Потом ещё будут нормальные боковины которые скроют всё что не должно быть видно
Да, боковинки хочется!

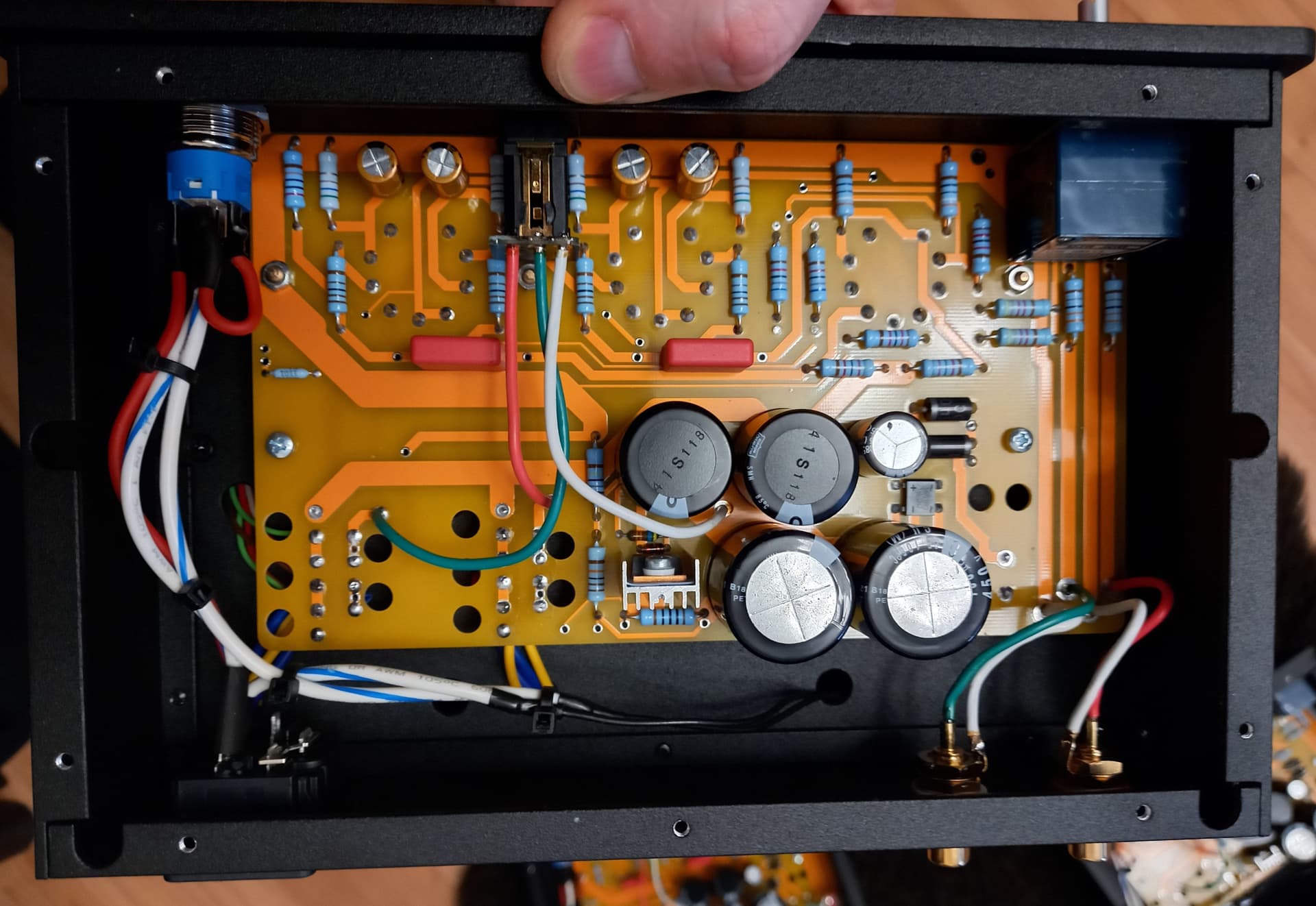

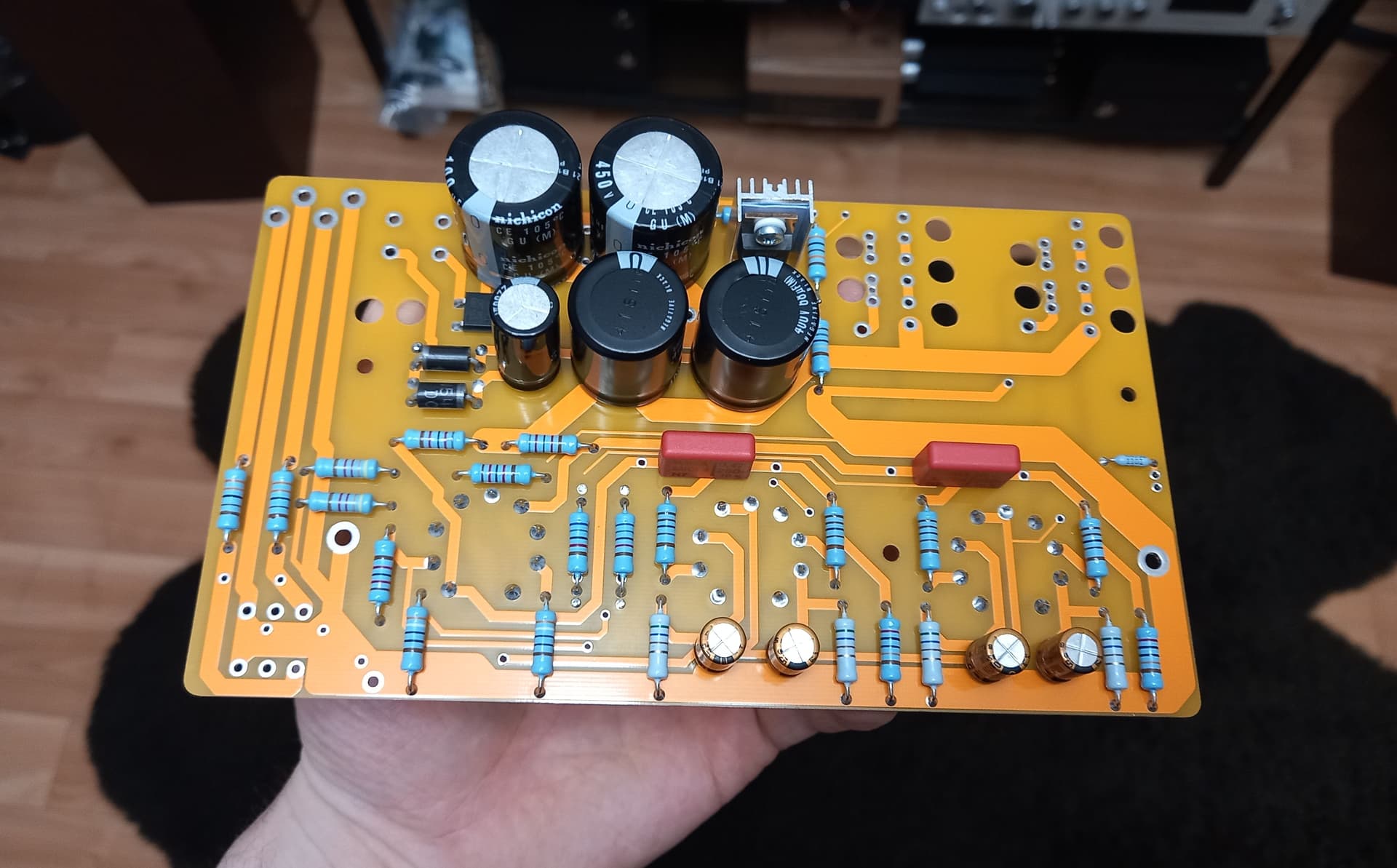

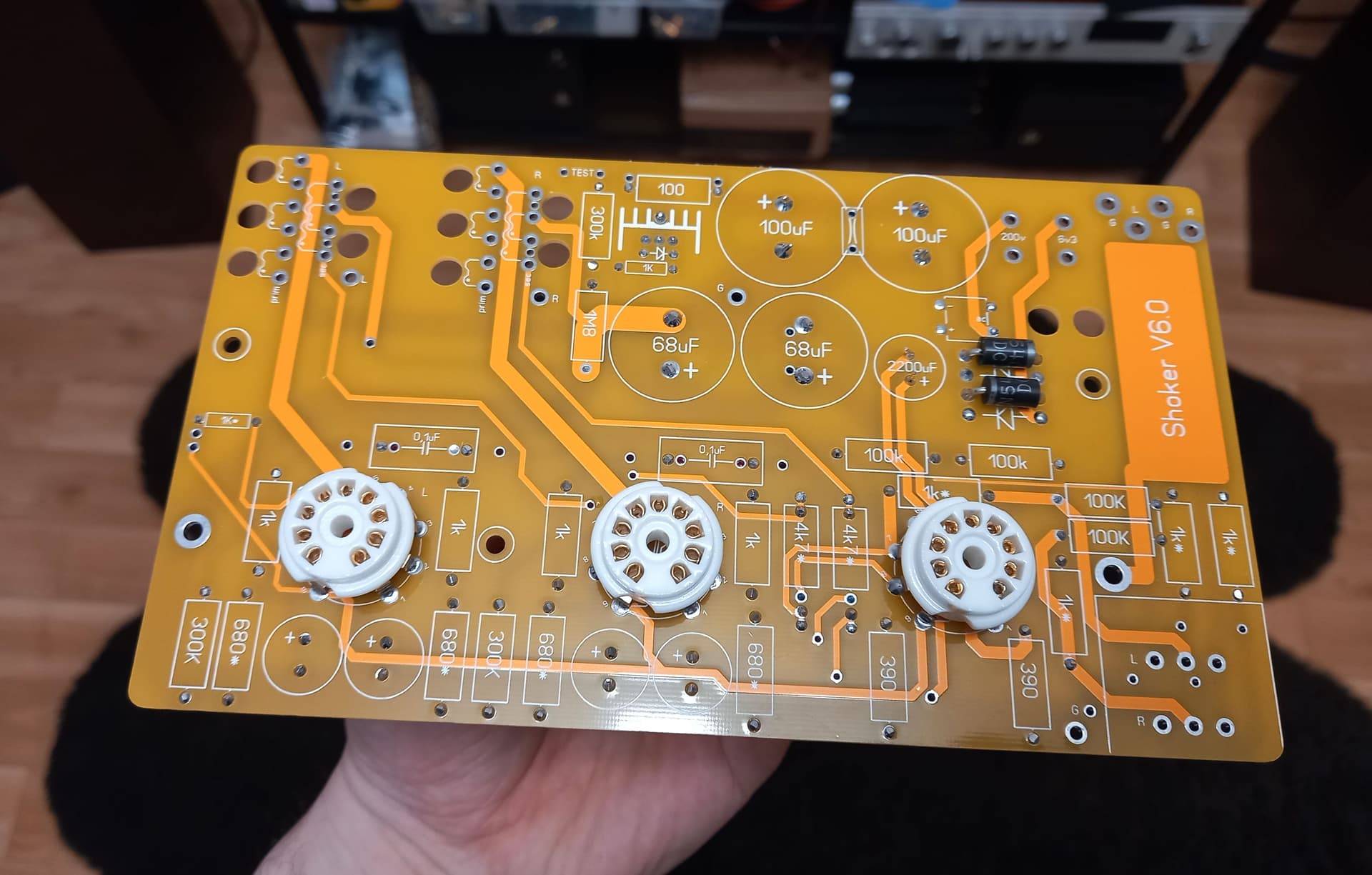

Пока чисто для поддержания разговора, пара фоточек плат ламповичков (некоторые тут любят кишочки посмотреть ):
Элементы все распаяны головой вниз. Потом ещё в процессе сборки покажу.
По комплектации - электролиты ничиконы и ниппоны, резисторы металлоплёнка Vishay. Межкаскадные кондёры Wima. Всё подбиралось по месту, под нужный характер звучания.
Немного послушал-приятный, околоамериканский звук.
Лампа - это прекрасно!
Домучил мини ламповички.

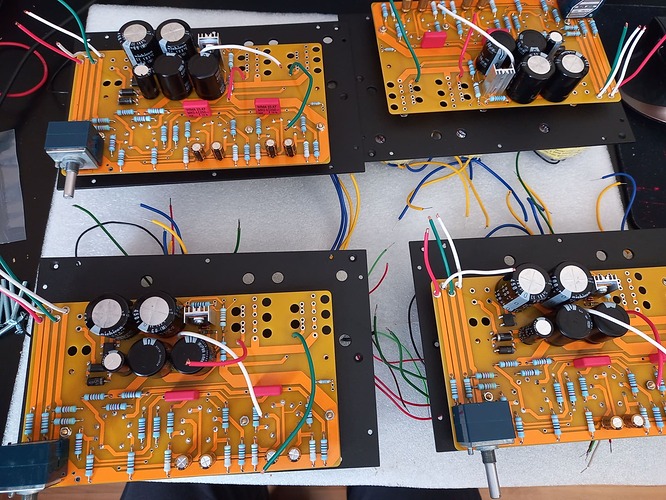

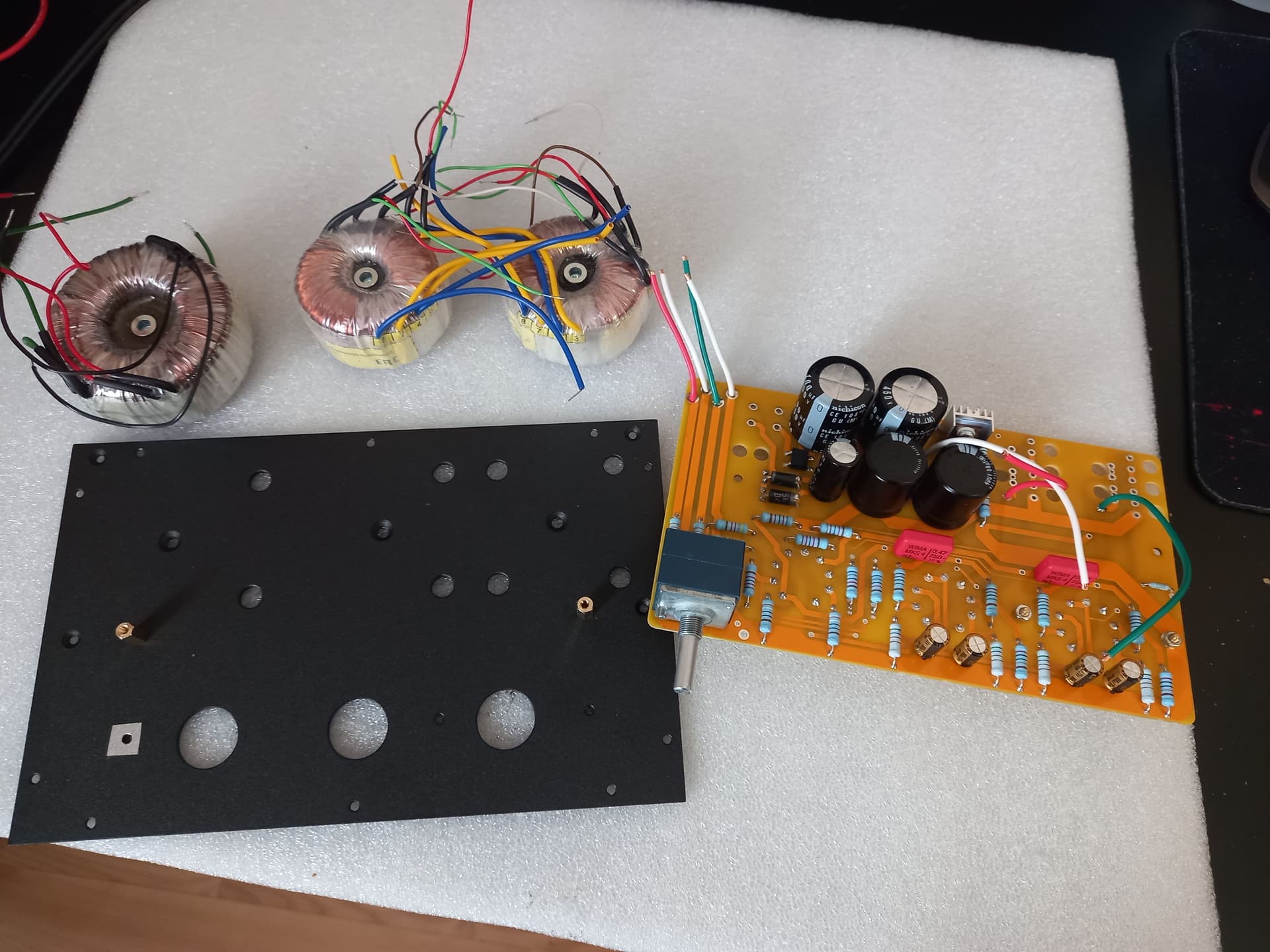

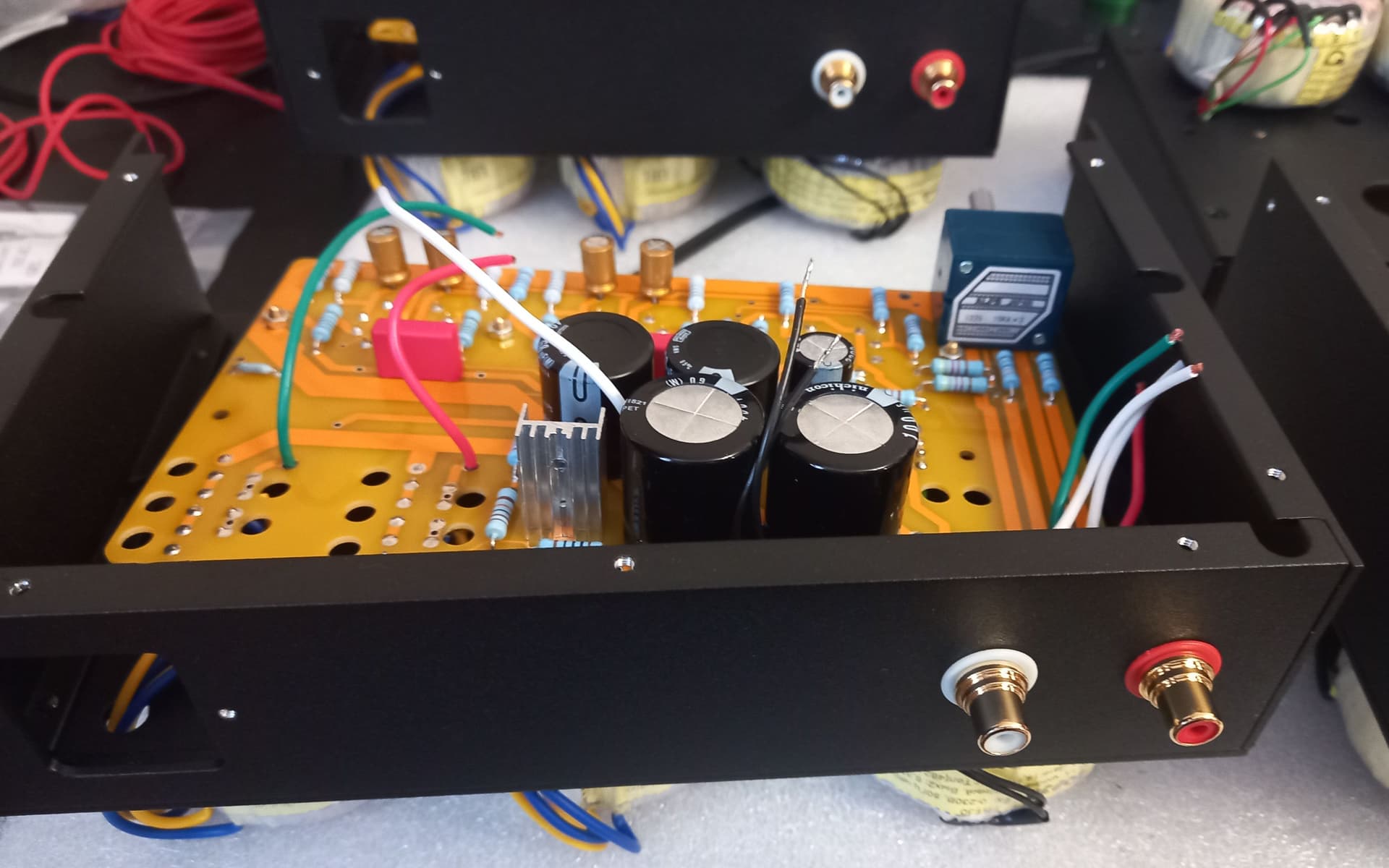

Процесс монтажа:
Платы спаяны по образцу первого экземпляра, на котором предварительно был выстроен звук.

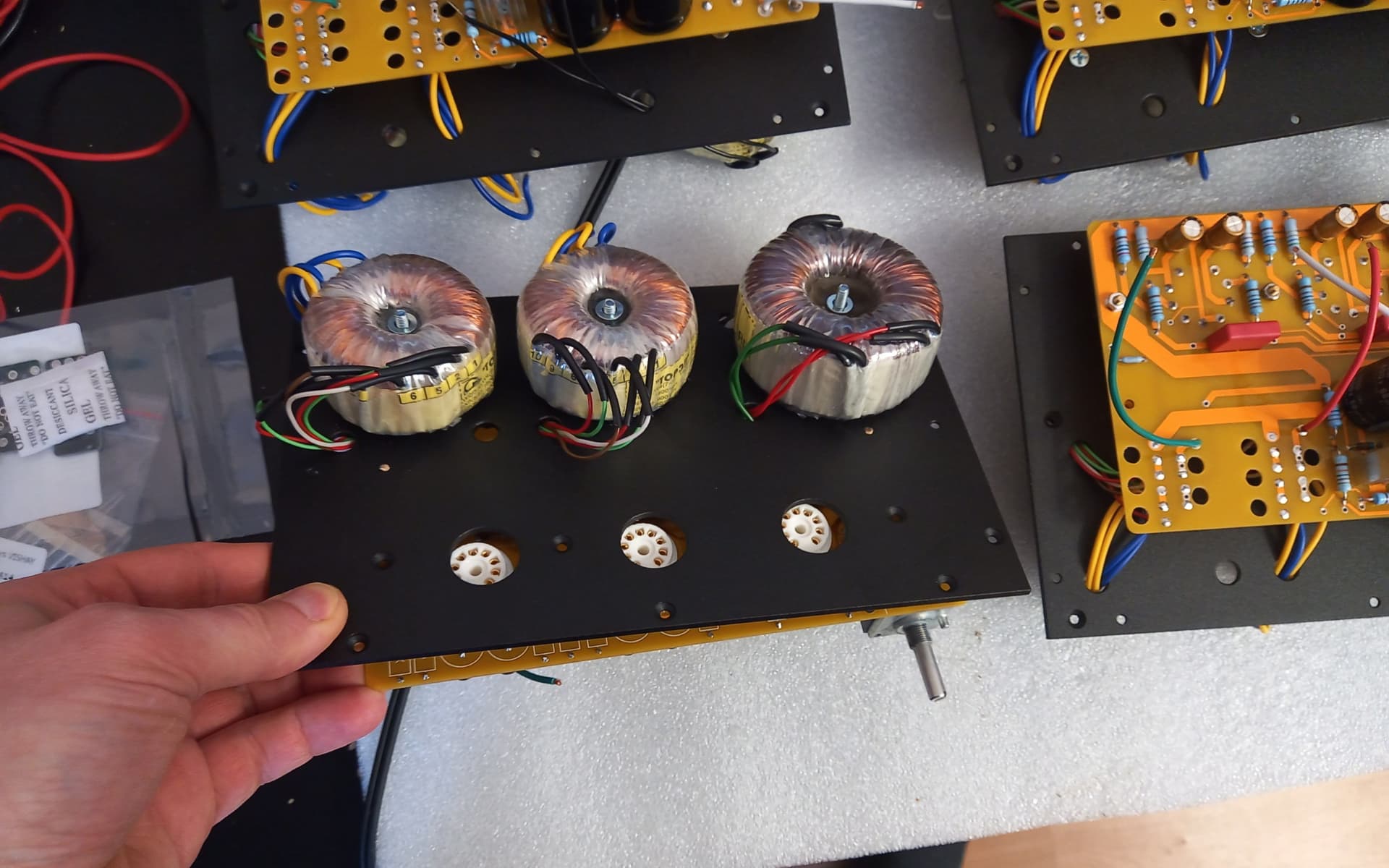

Выходники, как и силовой транс, тороидальные.

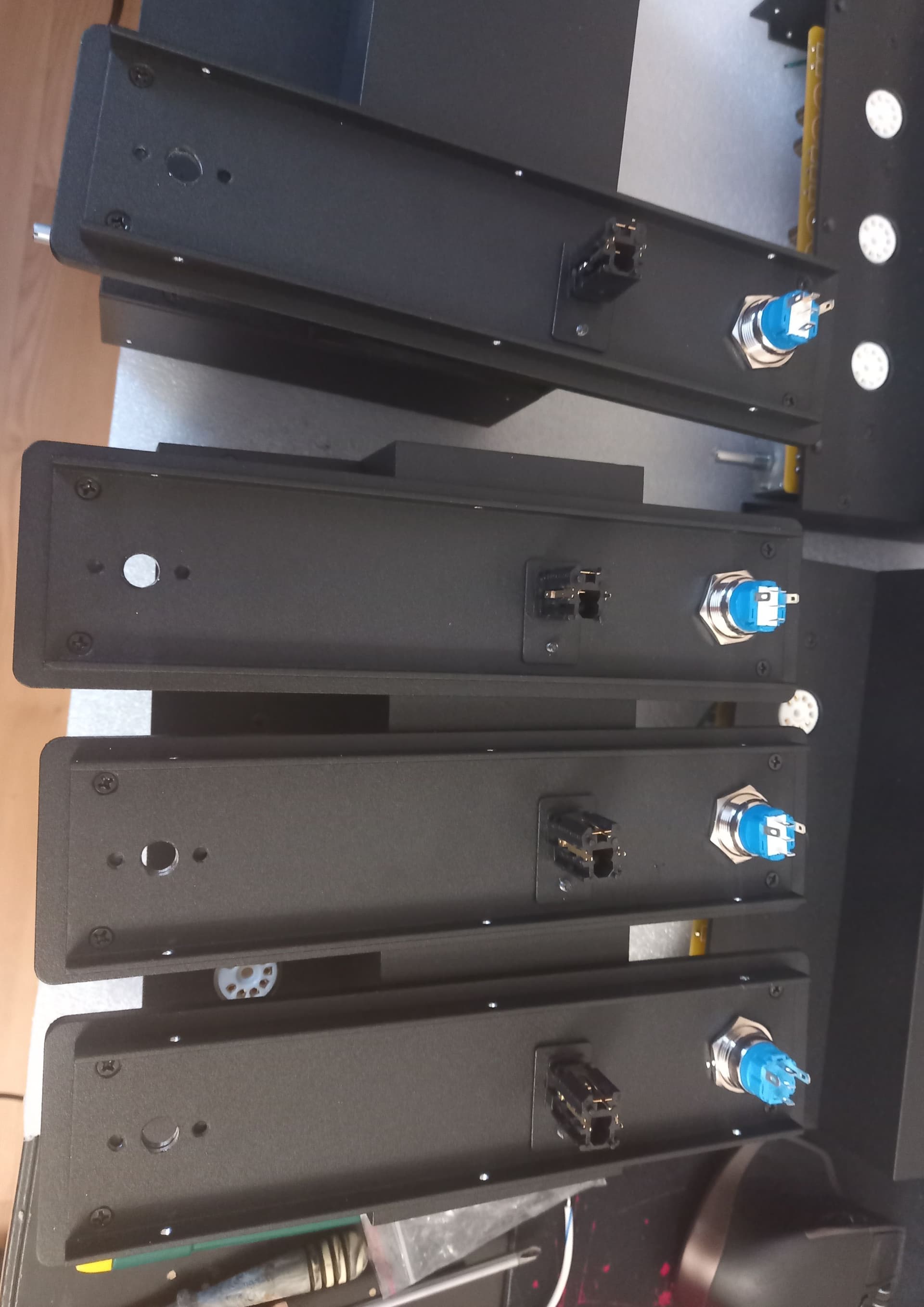

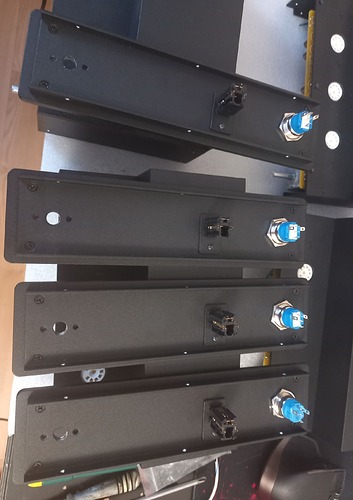

Передние панели состоят из двух деталей, скреплённых винтами в глухие отверстия изнутри. Это чтобы спереди прибора винтов не было.

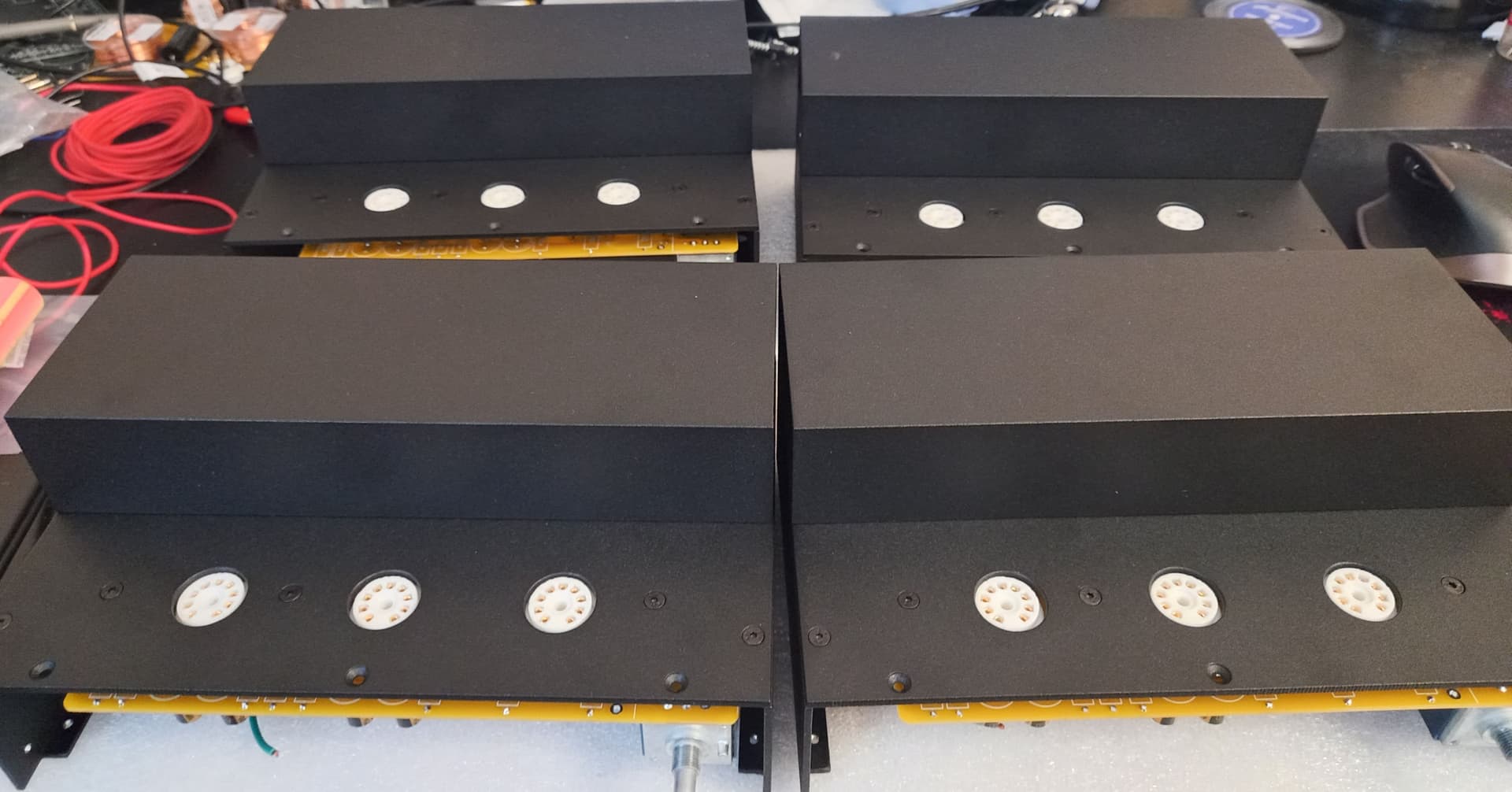

Почти готово:

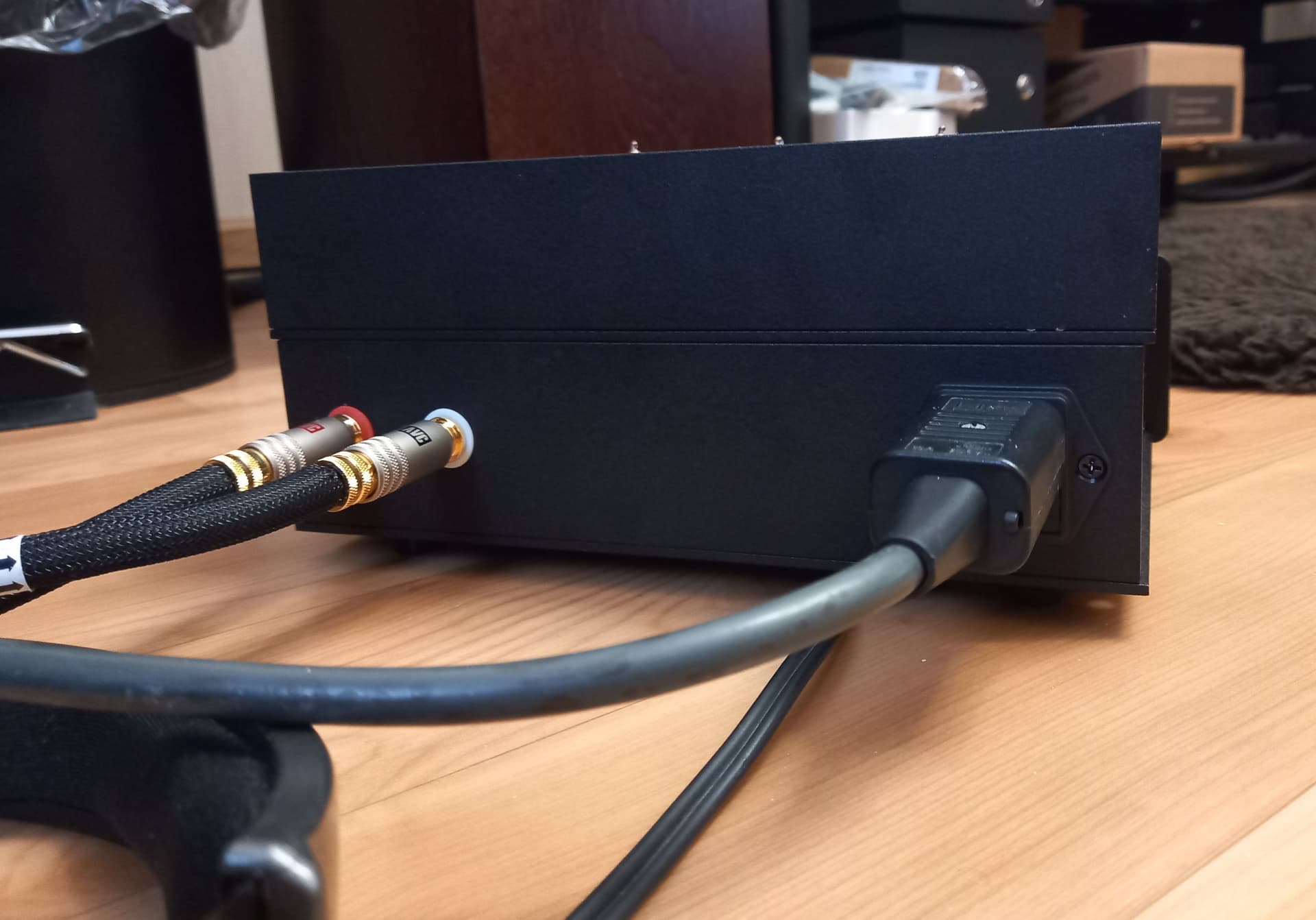

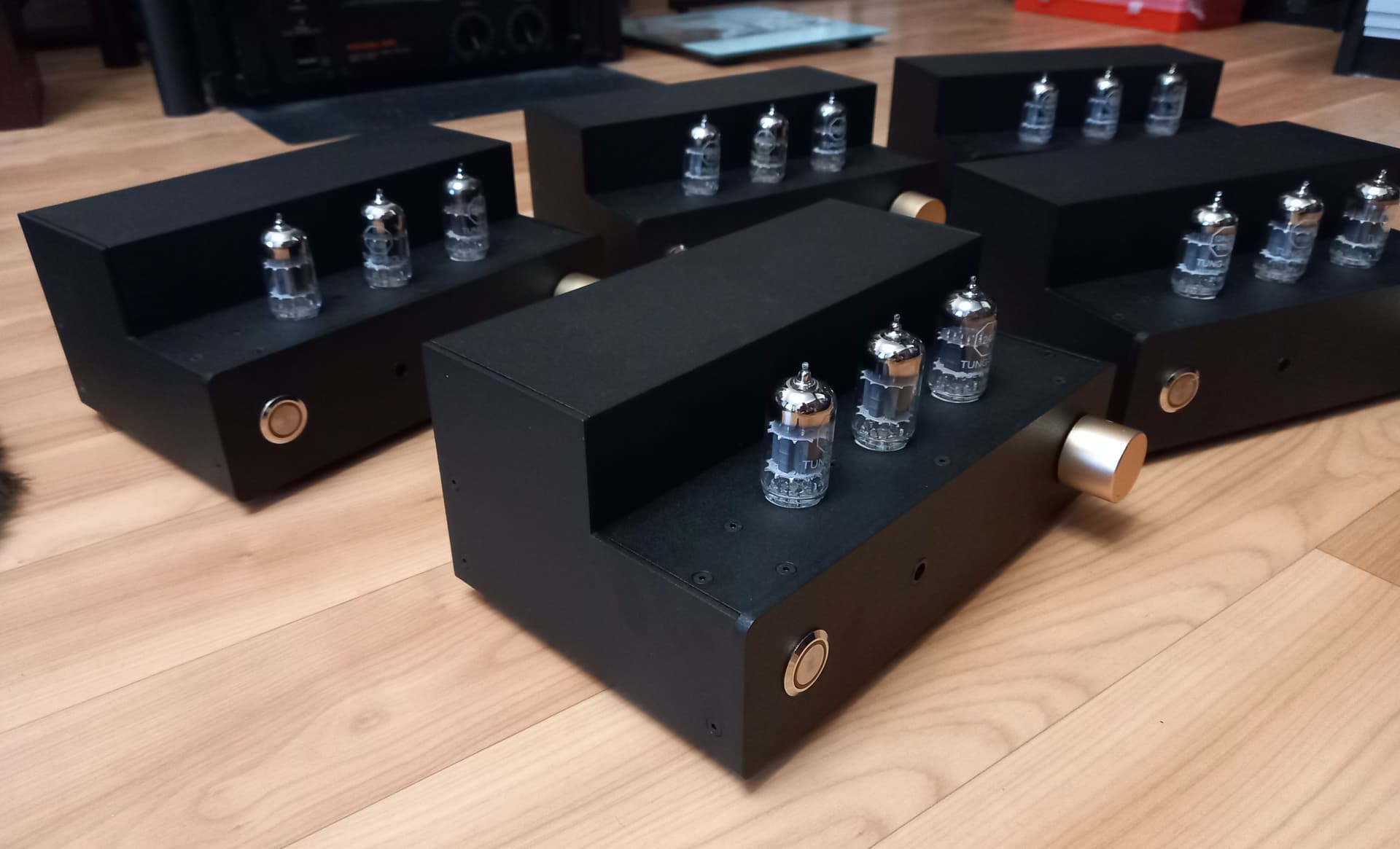

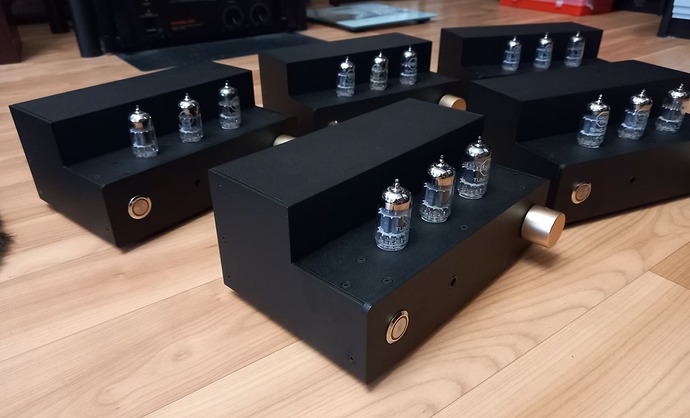

Финиш:
Вначале я побаивался тороидальные выходники мотать, но опыт получился очень положительный. Были опасения что из за большой межслойной и межобмоточной ёмкости (типичная проблема торов, по сравнению с трансами на Ш железе) полоса вверх будет не очень. Опасения не оправдались, выходники получились намного лучше чем я рассчитывал, и звучит всё это более чем прилично.
ОГО!
А они прям рабочие-рабочие?
Можно взять на недельку под большой отчёт?
Обязуюсь прогнать всю свою коллекцию винтажных ушей!
Очень рад, что по трансам получилось, как ты задумывал.
Конечно
Да можно
А какая цена установлена?
Скажите пож-та а каким образом вам удалось подключить 8 проводов к одной клемме? Поделитесь пожалуйста опытом. На фото видна только черная термоусадка на месте соединения.
С трудом
Они припаяны к широкой клемме, и максимально равномерно распределены по её поверхности. И их там не 8 а 7, т.к. одна пара проводов идёт на кнопку, а потом раздаётся уже на 2 розетки.
В любом случае, это очень очень геморойное мероприятие, такие вещи паять. И инлет должен быть очень качественным, т.к. такую сложную пайку недорогие инлеты просто не выдерживают, пластик плывёт.
Правильно ли я понимаю, что вы использовали переходную клемму к которой подпаивали провода и потом паяли саму клемму к клемме разъёма. Или у самого разъёма клемма широкая?
И если не сложно скажите модель и производителя разъёма. Спасибо.
У самого разъёма клемма широкая.
Модель Bulgin PF0001/63
А какая в итоге мощность у ламповика?
А, нашёл.
Собрал очередной безумный проект, новый концептуальный блок питания.
Идея очень давняя, которая заключалась в том чтобы избавиться от конденсатора после выпрямителя, на совсем. Суть в том чтобы во первых избавиться от одного из наиболее окрашивающих элементов БП, а во вторых сделать БП который будет потреблять энергию из сети не мощными рывками по 100 раз в секунду, как это обычно делается, а плавно и максимально равномерно.
Последние дискуссии на данном форуме воскресили этот проект, а в результате я вообще сделал его концептуально безконденсаторым. Выглядит это вот так:
Да, шумы не самые лучшие, но достаточно низкие. Выход стабилизированный, 12в при нагрузке до 1 ампера. В БП нет ни одного конденсатора, даже мелкой керамики!
Большая “банка”, похожая на транс, но не транс — индуктивность?
Да, это накопительный дроссель.

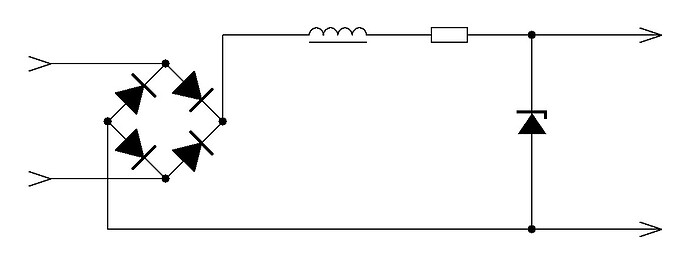

Структурно это выглядит примерно вот так:
Схема в реале конечно сложнее, хотя и не сильно, это чисто суть идеи показать.
И в результате как по сравнению?
Следующий шаг кенотронные БП?
