Скажите пож-та а каким образом вам удалось подключить 8 проводов к одной клемме? Поделитесь пожалуйста опытом. На фото видна только черная термоусадка на месте соединения.

С трудом :slight_smile:
Они припаяны к широкой клемме, и максимально равномерно распределены по её поверхности. И их там не 8 а 7, т.к. одна пара проводов идёт на кнопку, а потом раздаётся уже на 2 розетки.
В любом случае, это очень очень геморойное мероприятие, такие вещи паять. И инлет должен быть очень качественным, т.к. такую сложную пайку недорогие инлеты просто не выдерживают, пластик плывёт.

5 симпатий

Правильно ли я понимаю, что вы использовали переходную клемму к которой подпаивали провода и потом паяли саму клемму к клемме разъёма. Или у самого разъёма клемма широкая?
И если не сложно скажите модель и производителя разъёма. Спасибо.

У самого разъёма клемма широкая.
Модель Bulgin PF0001/63

1 симпатия

А какая в итоге мощность у ламповика?
А, нашёл.

1 симпатия

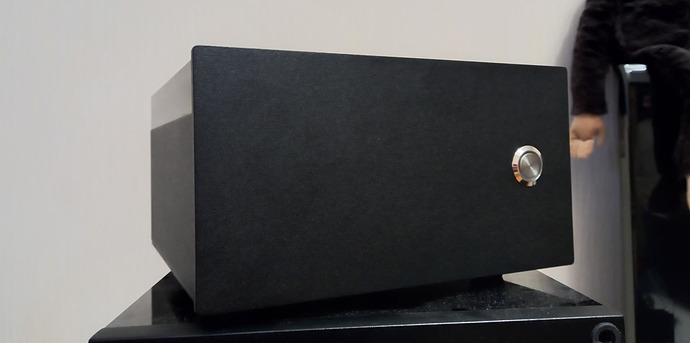

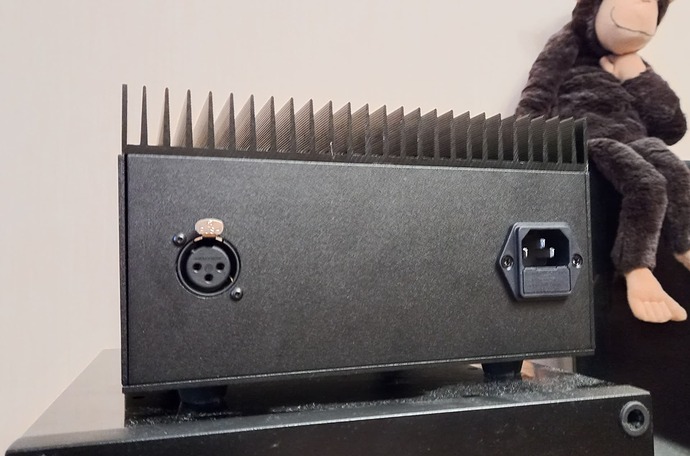

Собрал очередной безумный проект, новый концептуальный блок питания.
Идея очень давняя, которая заключалась в том чтобы избавиться от конденсатора после выпрямителя, на совсем. Суть в том чтобы во первых избавиться от одного из наиболее окрашивающих элементов БП, а во вторых сделать БП который будет потреблять энергию из сети не мощными рывками по 100 раз в секунду, как это обычно делается, а плавно и максимально равномерно.

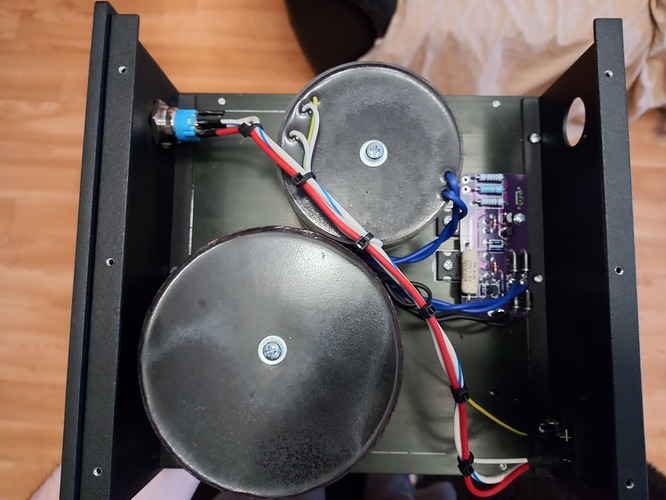

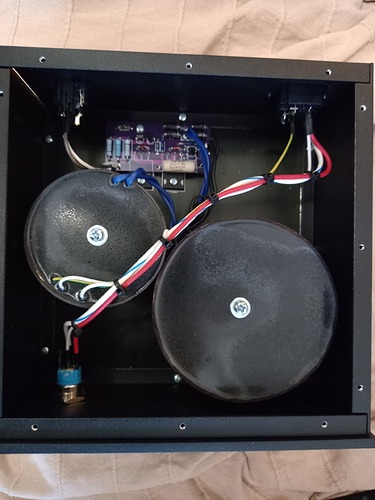

Последние дискуссии на данном форуме воскресили этот проект, а в результате я вообще сделал его концептуально безконденсаторым. Выглядит это вот так:

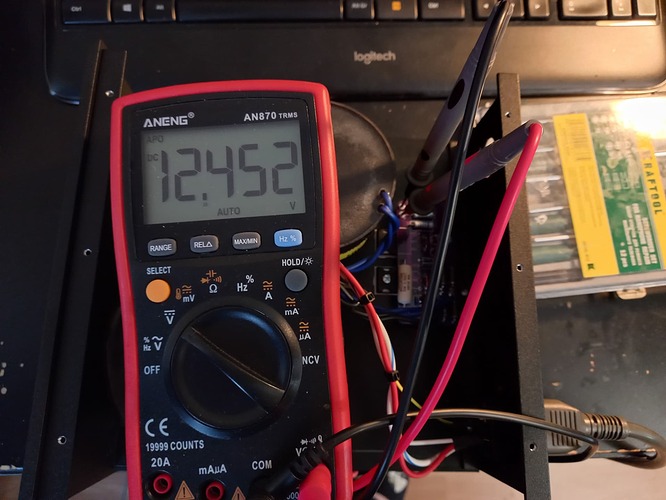

Да, шумы не самые лучшие, но достаточно низкие. Выход стабилизированный, 12в при нагрузке до 1 ампера. В БП нет ни одного конденсатора, даже мелкой керамики!

34 симпатии

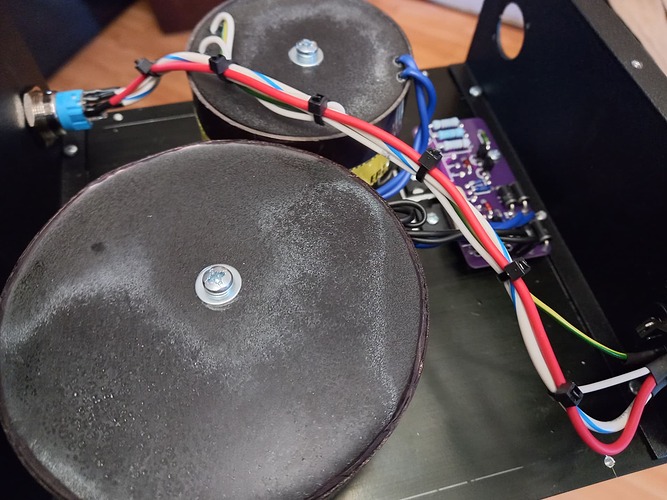

Большая “банка”, похожая на транс, но не транс — индуктивность?

Да, это накопительный дроссель.
Структурно это выглядит примерно вот так:

Схема в реале конечно сложнее, хотя и не сильно, это чисто суть идеи показать.

7 симпатий

И в результате как по сравнению? :thinking:

Следующий шаг кенотронные БП? :grin:

На токи под ампер и более? Ну нет уж… :slight_smile:

Ну как сказать… необычно. Очень ровно, чисто, вообще никаких неожиданных закидонов. И по первым впечатлениям - никаких бросающихся в глаза ярких “особенностей”. Но ощущение чего то интересного, скажем так, присутствует. Надо ещё погреть, послушать подольше и повнимательнее.

15 симпатий

Следующий шаг - это шунт-регулятор.

А это он и есть, я же сверху упрощённую схему нарисовал. По другому в этой схеме никак, т.к. дроссель накапливает энергию только тогда когда по нему ток течёт.

2 симпатии

В какой-то степени да, но это больше полумера. Я имел в виду, что если дроссель заменить активным CCS, а регулирующий элемент включить в режиме постоянного протекания тока (чтобы он не закрывался полностью никогда), тогда получится полноценный шунт-регулятор.

У меня схема полностью активная, там есть источник тока и активный “аналог стабилитрона” на мощном полевике. Ток через них протекает постоянно. При отсутствии нагрузки - максимальный какой выдаёт первичная часть БП.
Дроссель тут нельзя ничем заменять. Он является единственным накопителем энергии в этой схеме, обеспечивая относительно низкие пульсации питания до стабилизатора. Кондёра то нет.
Кроме того, как я написал в начале, тут идея с дросселем в том что ток потребляется из сети не на пиках синусоиды, а непрерывным равномерным потоком, что собственно и приводит к тем интересным результатам которые я получил.

14 симпатий

В серию пойдёт? :thinking:

Даже не знаю пока, вообще вся дальнейшая деятельность как то под вопросом.
Что касается этого БП - это чистый концепт, проверить работает ли идея. Оно очень громоздкое для таких параметров (всего 12 ватт мощности на выходе), и шумы бы пониже сделать, схему посложнее… Кроме того, такой БП требует обязательно заказных моточных элементов (как минимум тот здоровенный дроссель), а производство сейчас мотает трансы и дроссели в срок 3 месяца как минимум. Кто из заказчиков станет это ждать?

3 симпатии

Зная вас и ваши предыдущие работы многие согласятся подождать. :wink:

4 симпатии

Ну учитывая, что это концептуальный энд здоровенный и тяжеленный-почему бы и нет?
Размер и вес это наоборот возвращение к истокам, подальше от D класса, маленьких коробок и прочего. На ногу можно опять же уронить!

6 симпатий

БП, как УМ класса А, любопытно.

И поиметь вероятность “выплеснуть само дитя”.

Я ждал и поболе…

3 симпатии

Поинтересуюсь - “накопительный” дроссель как-то экранирован ? :nerd_face:
