Я уже написал ранее. Симметричный разделительный трансформатор (балансное питание) , т.е две фазы по 115/115 , а не 230 и 0. Свое отдельное заземление.
Откуда?
Вы тормозите? Бесполезно для какой чистой земли, у меня нет PE проводник от столба. Изучайте что такое система TT
Вы что все тормозите? )уже ранее три раза написал откуда. Одни и теже вопросы, вы -участники форума, что нибудь читаете кроме того что сами пишите?!! Опять откуда своя земля)))
Писал, что частный дом, про систему ТТ, про свое собствеенноручно сделанное заземление во дворе дома…
Ну мать вашу, задолбали)))
1 лайк
Читаю вот это и не понимаю)–
откуда тут Земля?)
Не стоит переходить на личности, что такое ТТ я в курсе, заземлена (физически) N(PEN) шина. Каждые 50 метров, начиная от трансформатора. Никакого PE в СИПе и не предусмотрено.
Ну дык изучайте , что такое балансный (симметричный) трансформатор.
Вы меня тут все утомили сегодня глупыми вопросами. ))) как нибудь потом
Зачем ? У меня 230 вольт)) Земля с корпуса техники на отдельную шину зарытую в землю )). Всё))
Для тех кто в танке

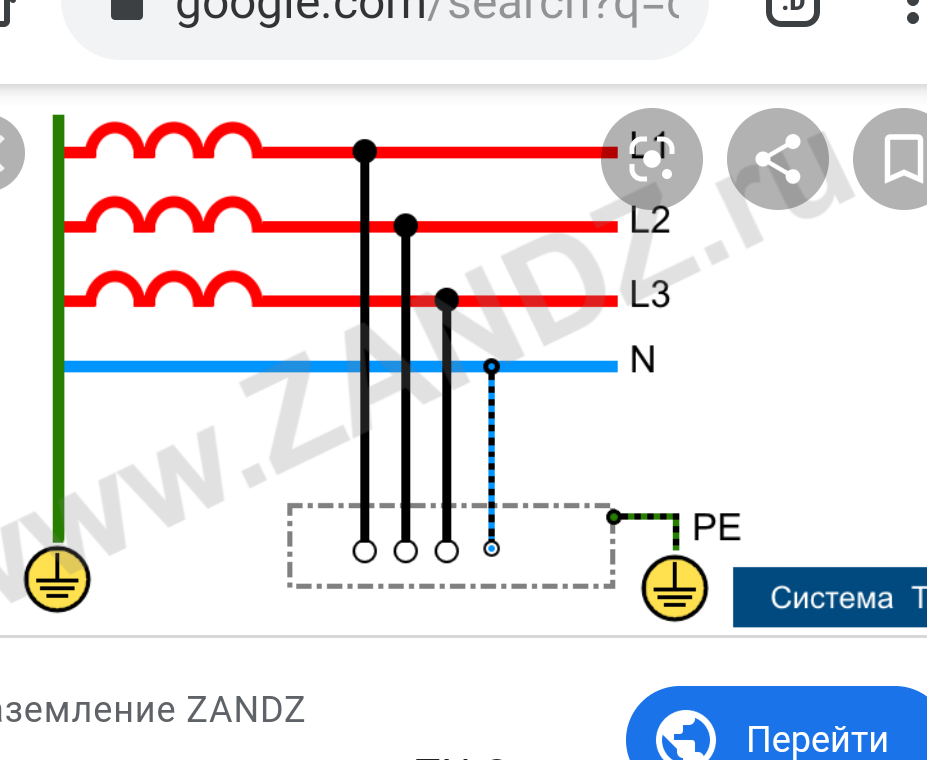

“Применение системы ТТ распространяется на электрические сети, нейтраль которых глухо заземлена. Суть этого способа заключается в том, что токопроводящие части электрооборудования соединяются с заземляющим устройством, находящимся на стороне потребителя. Электрическая связь между этим устройством и тем заземлителем, к которому подключена нейтраль трансформатора на подстанции, ОТСУТСТВУЕТ.”
Понятно!!!
Конечно понятно. Что вы не в теме. Сделали подобие ТТ у себя в доме (надеюсь, что хотя бы не целиком), и почему-то решили, что именно по этой системе вам подаётся электроэнергия.
Спорить надоело, жизнь и имущество ваше - делайте что хотите.
Понятно все с вами)) вы прочитать вдумчиво можете что написано? Дом у меня подключен по системе TT. Система через симметричный развязывающий транс, я не знаю есть ли название у этой системы ))
- Вы уверены, что это можно назвать фазой? И где тогда нейтраль N?
- Для подавления помехи фильтры устанавливают на входе, а не на выходе.
- Хороший разделительный трансформатор сам по себе отличный фильтр. Частоты отличные от 50Гц практически не попадают во вторичку. Зачем ему ещё что то?
Какие битвы…
1 лайк
Нет. Изучайте что такое балансный трансформатор… Нет нуля, фаза 115 и 115. И почему их используют и чем они лучше для звука… Как подавляет помехи и т.д
Я хорощо это знаю, как и то, что такие трансформаторы в питании не используются.
Правильно не нуль, а нейтраль.
ГОСТ 2.709-89 Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах
http://docs.cntd.ru/document/1200004560
Да ваши знания устарели !!! Неудивительно, особенно в РФ. Читает, просвещаемся , идем в ногу со времене.
Балансное подключение сети
Балансное подключение переменного тока (БППТ) стало новой технологией, постепенно становящейся все популярнее приблизительно в течение последних 5 лет.
БППТ - это обычная сеть напряжением 220 вольт 50Гц, которая разбита на две подсети по 110 вольт каждая. Одна фаза является +110V 50Гц (так называемый горячий провод), в то время как другая -110V 50Гц (холодный провод). Фазы сдвинуты друг относительно друга на 180 градусов, и в нагрузке суммируются в обычные 220 вольт 50 гц - стандартное питание для всевозможного оборудования. По сравнению с обычным включением в сеть основная разница будет заключаться в том, что исчезает понятие нейтрали, и земля расположена как общий провод между двумя фазами
Если обобщить, то обычная сеть питания переменным током состоит из горячего провода (как говорят “фаза”) и нулевого провода и земли, объединенных в один провод, (нейтраль). Возможно, что эта древняя топология (небалансная цепь питания переменным током) порождает самое большое количество проблем и аномальных явлений, связанных со звуком и другой чувствительной электроникой.
Электрический шум является природным явлением. Реактивные токи представляют собой «неиспользованную» энергию, разряженную на линию питания от всевозможных нагрузок с различными импедансами. В результате напряжение источника модулируется. Каждая часть подключенного оборудования что-то добавляет к общему реактивному току на нулевом проводе, который в свою очередь связан с землей электрической системы. Уровень этих реактивных токов может быть значительным. Практика показала, что высокие уровни реактивных токов в системе питания часто нарушают системы обработки данных. Неудивительно, что в аудио промышленности переход на цифровое воспроизведение звука не стал никакой панацеей в улучшении качества звучания. В других связанных областях, таких как цифровое телерадиовещание, неправильное функционирование от плохой сети, часто оказывается «Ахиллесовой пятой» системы, особенно там, где используются чрезвычайно высокие битрейты и широкая пропускная способность. В данном случае сжатый шум может вызвать настоящие проблемы.
Электронные источники питания (потребители энергии), как нам давно известно, создают эти реактивные токи. В промышленных электросетях исследования «качества электрической энергии» являются одной из самых важных деталей. Качество электрической энергии имеет непосредственное отношение к чистоте питания переменным током, поскольку, это влияет на эксплуатационное качество чувствительной электроники.
Кроме реактивных токов, существуют другие проблемы качества электроэнергии, которые могут влиять на рабочие характеристики оборудования. Среди них есть такой параметр, как Коэффициент мощности. Каждый раз, когда активная мощность, используемая нагрузкой, меньше мощности, которая затрачена источником (полная мощность), возникают реактивные токи и соответственно реактивная мощность. Это отношение между активной мощностью и полной мощностью называют «Коэффициентом мощности». Идеально отношение было бы 1:1. Однако присутствие реактивного тока означает, что некоторая часть полной мощности стала реактивной. Это происходит из-за эффекта сдвига фазы между током и напряжением при наличии нагрузки с нелинейным импедансом. Наличие в сети потребителей с емкостной или индуктивной нагрузкой вызывает сдвиг фазы между током и напряжением, и, соответственно, возникают реактивные токи. Низкий коэффициент мощности означает, что могут возникнуть проблемы в электропитании чувствительных приборов.
Часто владельцы звукозаписывающей и воспроизводящей аппаратуры будут комментировать, что их оборудование работает лучше ночью. Это признак большой нагрузки на системы питания в течение дневного времени и индикатор относительно плохого коэффициента мощности.
2. Опустимся на землю
Каким образом вся эта энергетика, имеет отношение к шумам или плохо звучащему аудиооборудованию? Рассмотрим то, что называют “Шумовой цепью”.
На иллюстрации выше отмечены в (типичном усилителе), как реактивные токи в земляной шине находят свой путь в цепи звукового сигнала. Сумма этого реактивного наведенного потенциала, также пропорциональна импедансу исходной питающей сети. Так в действительности путь переменного тока создается через электронику между противоположными реактивными потенциалами через источник питания и через заземление переменного тока. Эти реактивные токи замыкаются через чувствительные сигнальные цепи, проходя через любую линию заземления или путь прохождения сигнала, который доступен. Это - шум, гармоническая структура которого может быть любой, таким образом, все виды «звуковых дефектов» в шуме возможны. По крайней мере, шум на низких уровнях создает интермодуляционные искажение в материале программы, который может вызвать потерю звукового образа и уменьшить точность воспроизведения через весь аудио тракт.
Любопытно, что об этом явление в аудио известно в течение очень долгого времени, и ничего не было сделано для устранения причины проблемы. Да, были заплатки всех видов, корректоры коэффициента мощности, заземления, подавляющие помехи конденсаторы, специальные трансформаторы в источниках питания и много других подобных средств - но ничто, что имеет дело с источником проблемы. Только с появлением балансного питания появилась возможность решения проблемы, а не очередная заплатка.
3. Как это работает?
Рассмотрим, каким образом, балансное питание переменным током изящно и эффективно решает проблемы с шумом.
Обратите внимание, что реактивные токи на противоположных фазах, не совпадают друг с другом. Протекая через свои плечи, они замыкаются на землю в противофазе в центре обмотки трансформатора. В этой точке существует равное присутствие противофазных реактивных токов, вытекающих из плеч на землю. В этой точке они взаимно уничтожаются.
Этот принцип идентичен теории балансных сигналов в аудио цепи. Оба примера балансной схемы подавляют шум очень эффективно. Почему балансное включение широко применяется в аудио, а такое же включение не применяется в сети переменного тока, является своего рода тайной.
Любопытно, что этот простой метод борьбы с гармониками переменного тока был полностью пропущен в технических текстах и рекомендациях до самого последнего времени. Однако теперь балансное подключение переменного тока было признано утвержденным методом проводного соединения в Национальном Электрическом Коде 1996 года, Части «G» Статьи 530 (США).
5 лайков
Да ничего не устарело, просто может люди не знают или не в теме, лет пять пользуюсь данной штукой:
- балансная система питания Flux-lab ps серии (по ±115 В)
- тоже самое, только попроще от англичан- Airlink Transformers.
- на equi-tech в свое время денег не хватило…
1 лайк
А теперь добью уже наконец!!! )))

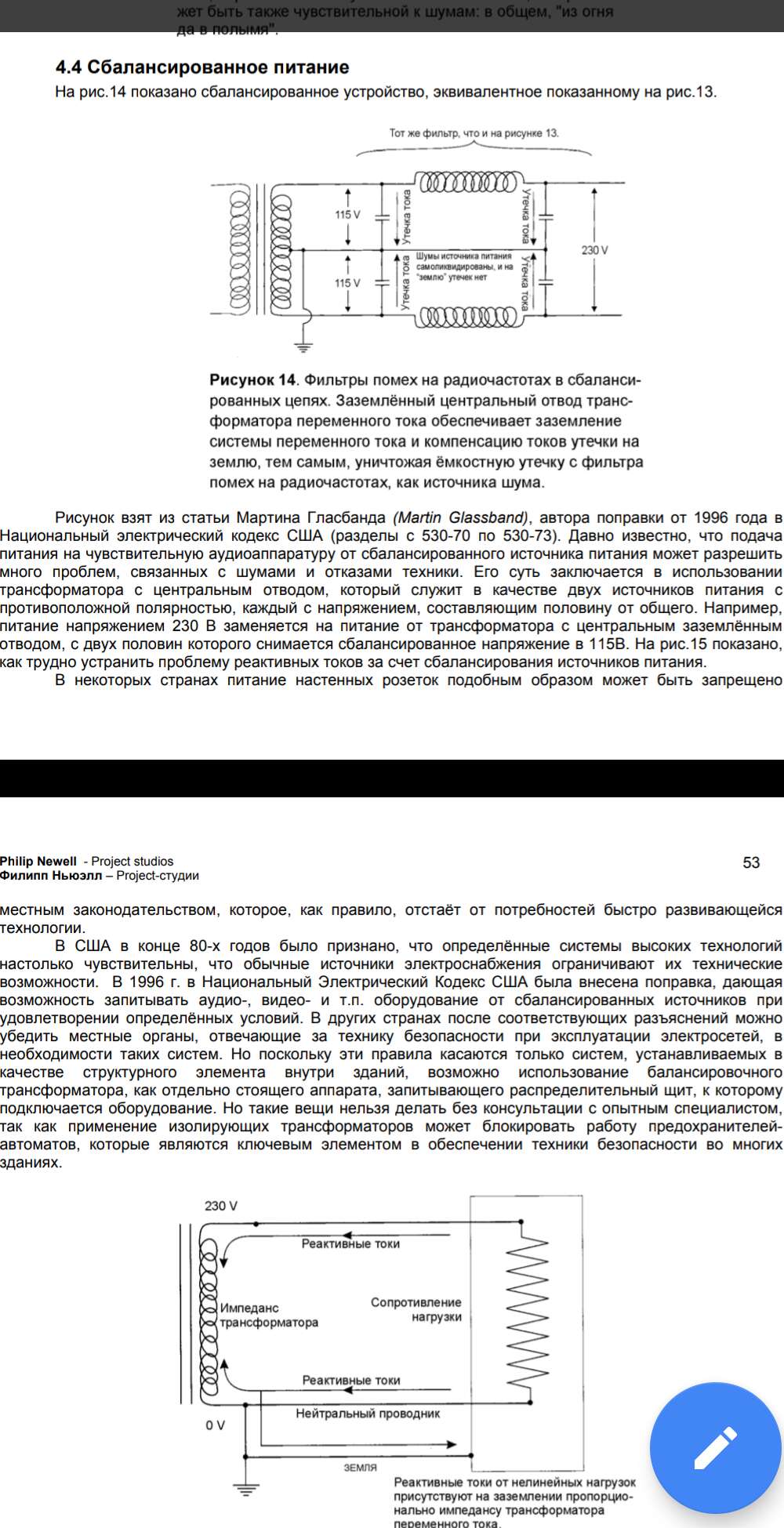

Во что пишет Филипп Ньюэлл в своей книге Project Studio. Дмитрию стоило бы почитать, а то он не так книжки читает или вообще не читает, а его работа прямо связана с этим
Эх… было бы все так хорошо как написано.
Но и балансные трансы не панацея.
После них не очень хорошо себя чувствуют некоторые устройства, типа регенераторов, нагрев возрастает, в звуке чувствуется духота. Пробовал два типа подобных устройств.
Готовое от PWD audio и своё на основе двух трансов по киловатту.
Я эти книжки читал, когда вы ещё дом свой не купили.
Ньюэллу на ПУЭ положить с прибором.
1 лайк
