Товарищи, подскажите, напомните, пожалуйста, чтобы заменить импусльсный стаб к Netis N4 на линейный стаб LT1963 (как понимаю он же LT7805???) на 3.3В с Али, правильно понимаю, что, если транзистором к себе и ножками с платки вниз, получается:

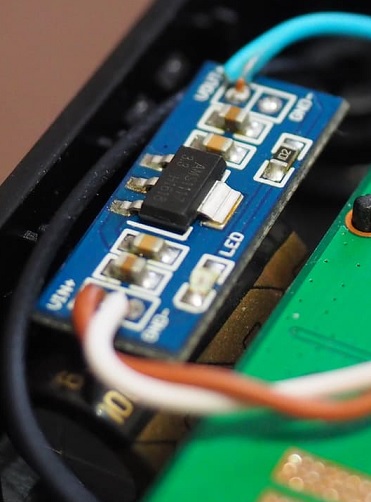

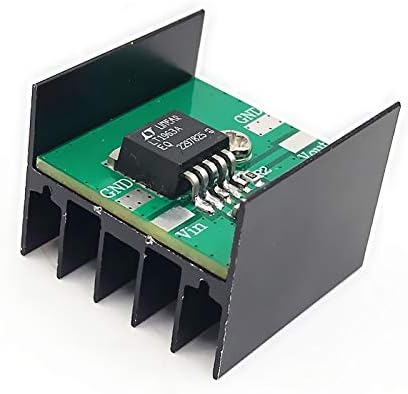

– это фото с Али
подпаять их, соответственно, нужно по местам, указанным на фото?

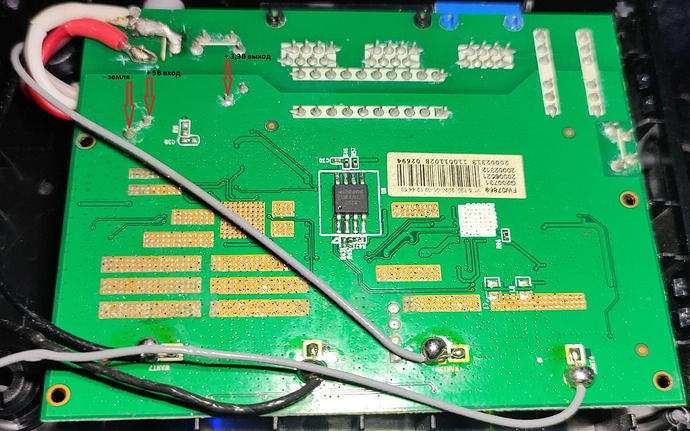

– вот как выглядит у меня?
– вроде бы не ошибся? Так же подпаяться?
но главный вопрос, про удаление импульсного стаба, подскажите, пожалуйста, лучше его самого удалить?
или вариант предложенный выше попробовать?
Еще кажется читал, есть вариант, какую-то дорожку перерезать?
но теперь найти это не получается…
То есть, лучше
Дмитрий, Вы все поняли правильно и сами ответили на свой вопрос!
Аккуратно удалите единственный импульсный DC-DC преобразователь и припаяйте, как на фото, очень внимательно, без ошибок, новый линейный стаб!
Все будет работать отлично.

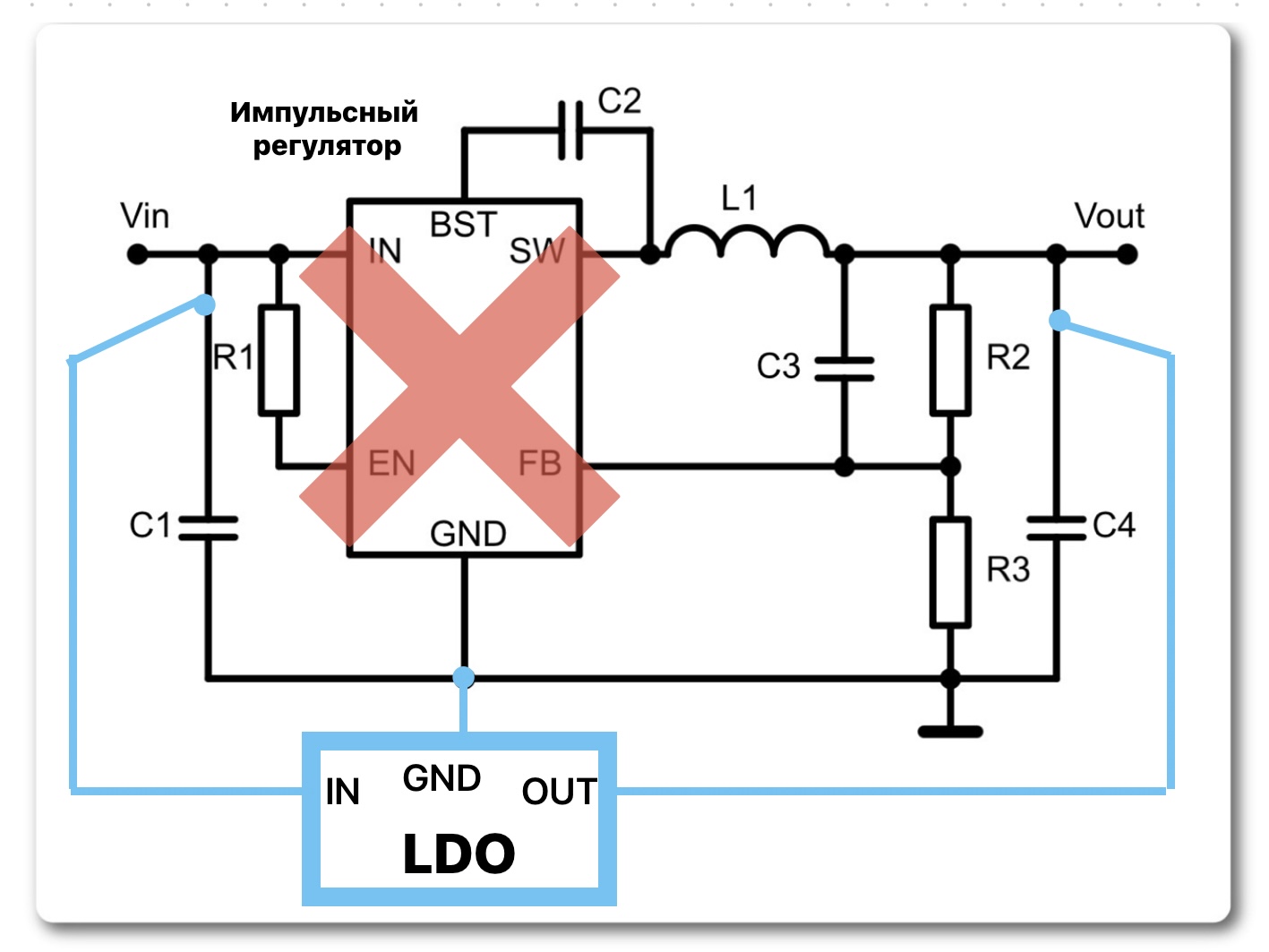

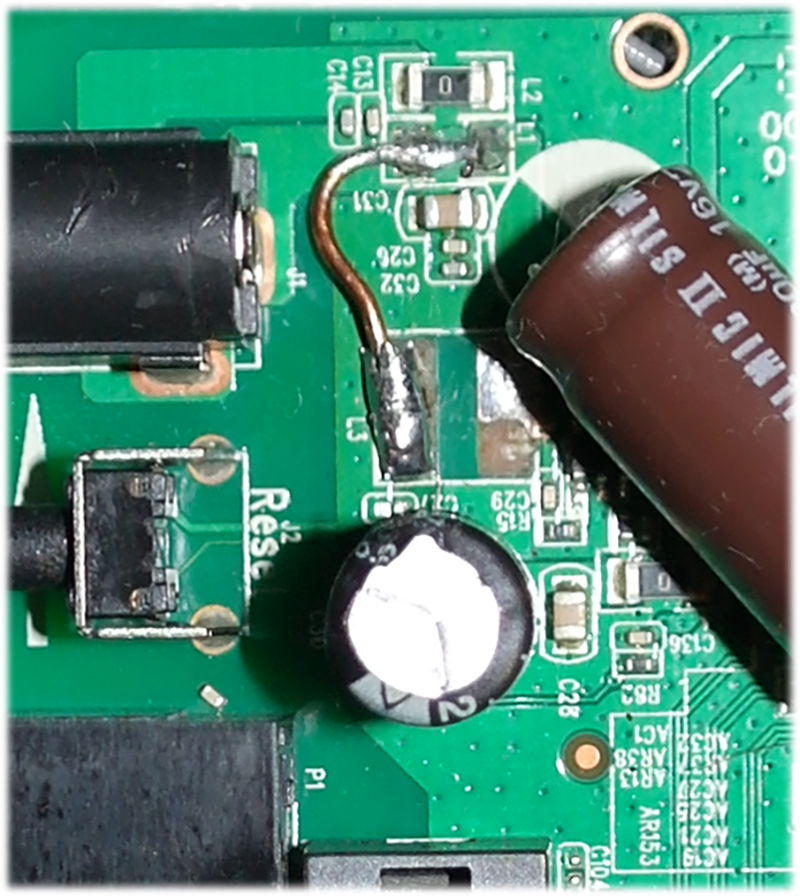

Типовая схема доработки, для справки:

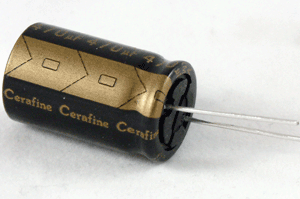

Какую хорошую фотографию Вы привели. Что то мне неуловимо напомнила банка под платкой
Если хотите, чтоб звук был получше и роутер пожил подольше вместе с конденсаторами, то надо делать проводники гораздо короче, использовать радиатор и отвод тепла из корпуса, а не стремиться все упаковать куда придется. А так да, фото красивые.
А регулируемые подойдут для наших нужд?

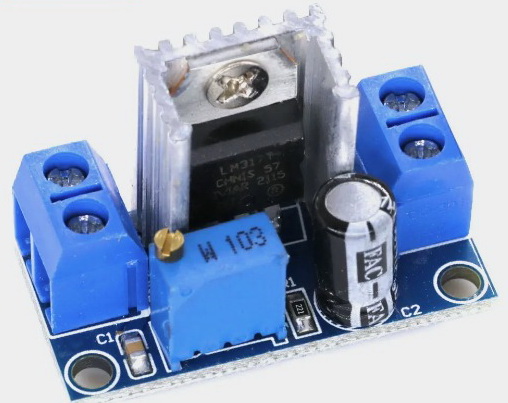

Такое вот нашел в избранном, на LM317Т.
Подойдут, но только 317-ый прибор нужно чуть побогаче обвязывать. То что на фото - скорее учебное пособие для радиокружка дома пионеров, хотя работать безусловно будет. Но греться будет пипец как, так как рассеивать на ней придется 1-1,5 ватта тепла (в случае питания Нетиса Н4 и падении напряжения 3-4 вольта). И в целом нынче этот стабилизатор немодный, наравне с 78ХХ.
Старикам здесь не место… Кроме него и 1963 в закладках ничего не нашел. )
1963 такого радиатора хватает?
От падения напряжения на нем зависит, но 1963 - с небольшим минимальным падением, то есть хватит и огрызка текстолита если не больше вольта или около того на нем уронить. Как на фото Дмитрия чуть выше. Еще один вариант “полноценной” обвязки 317-ой, почему в кавычках, потому что китайское все, большие электролиты явный шмурдяк, но работать будет нормально. Из допов потребуется только подключить трансформатор и шнурки. Если речь про выходное напряжение 3,3 вольта, то скорее всего подойдет 6-ти вольтовый трансформатор.
Прошу прощения, коряво написал, вот моё фото.
А то что выше это по ссылке на другое сообщение

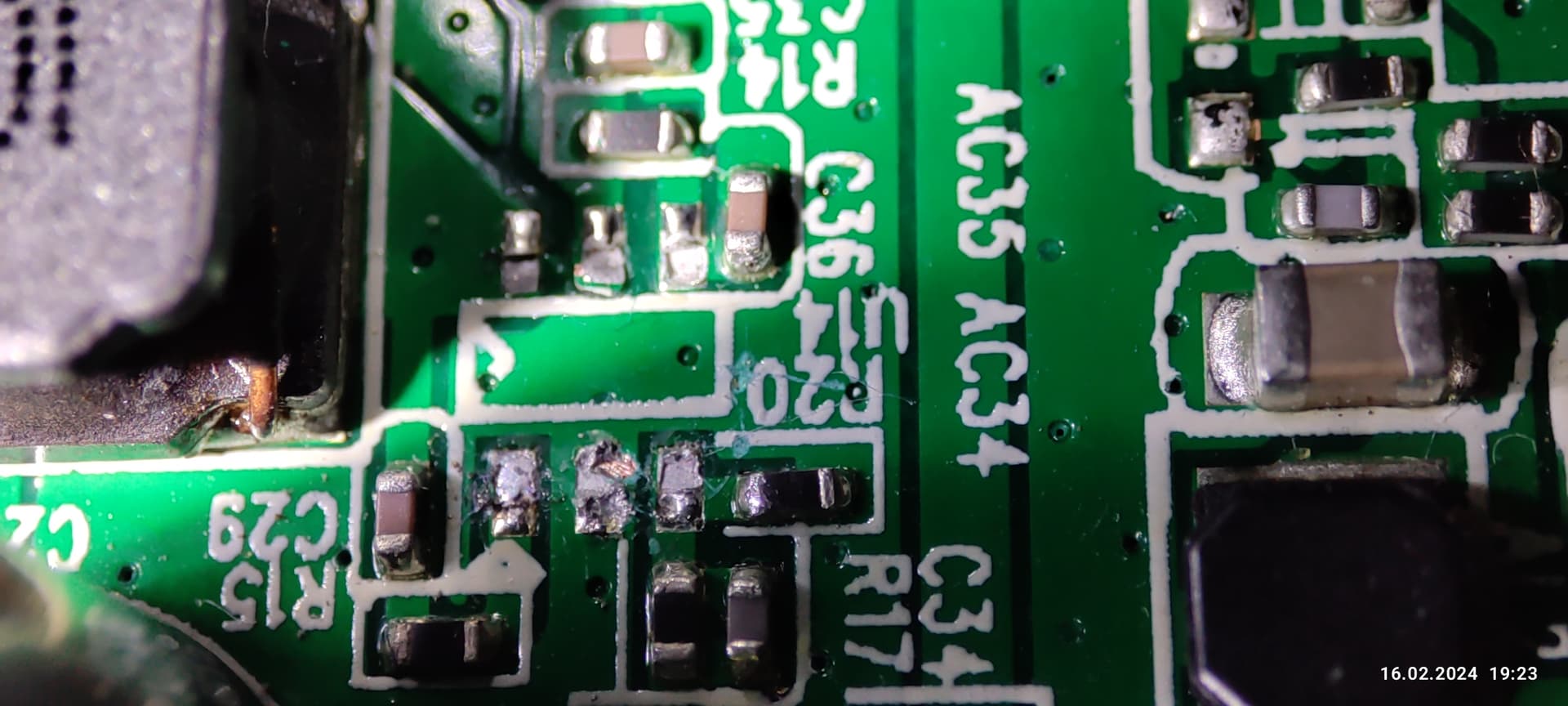

Но я кажется “сдул” пинцетом, даже без паяльника, импульсный стабилизатор.

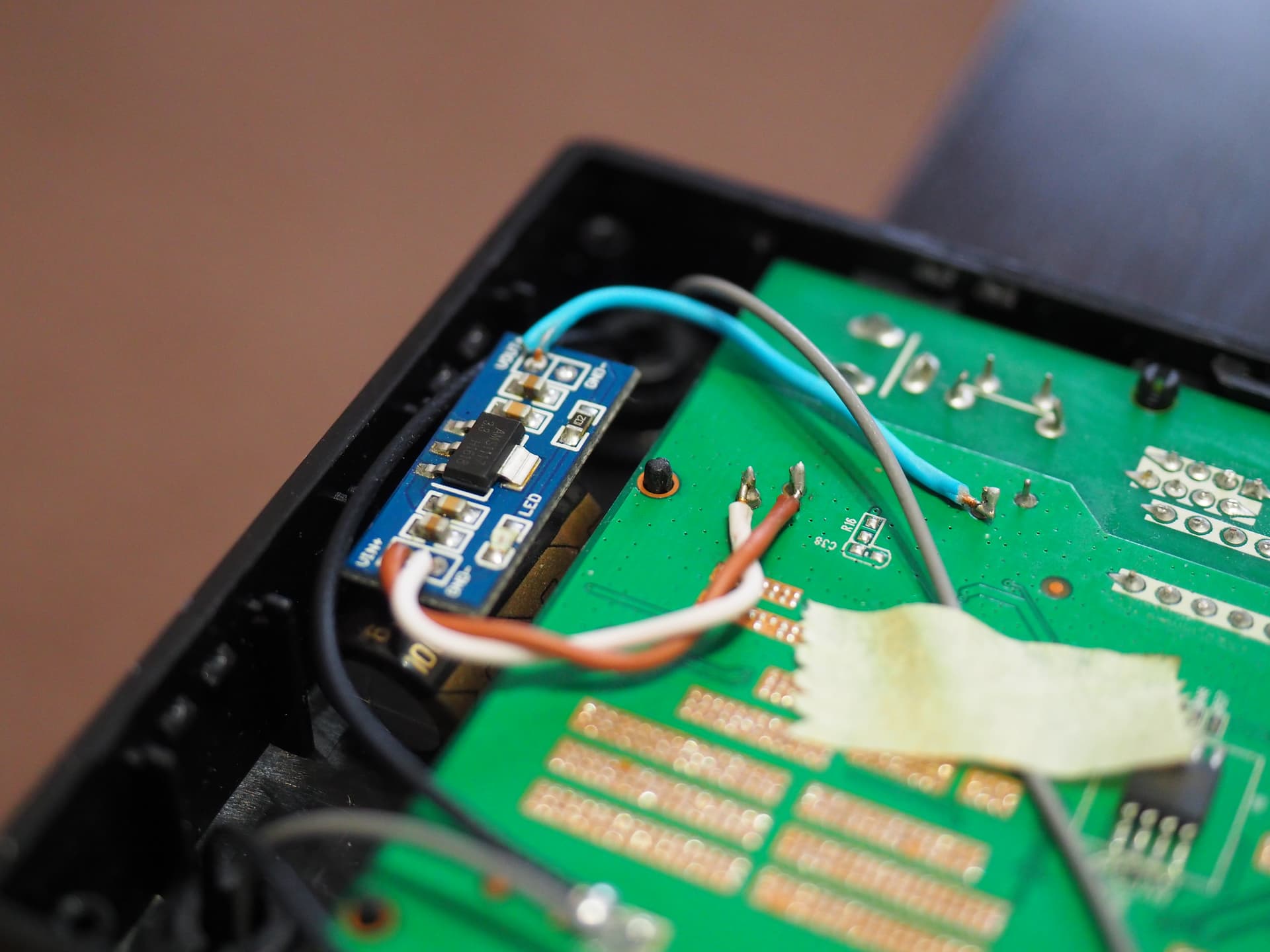

И смог припаять линейный стабилизатор, пока временно так
Работает, грею, но сравнивать сложно, хотя есть сразу два одинаковых Netis n4, но первый от ЛБП 12В 4А от Александра Шокера.

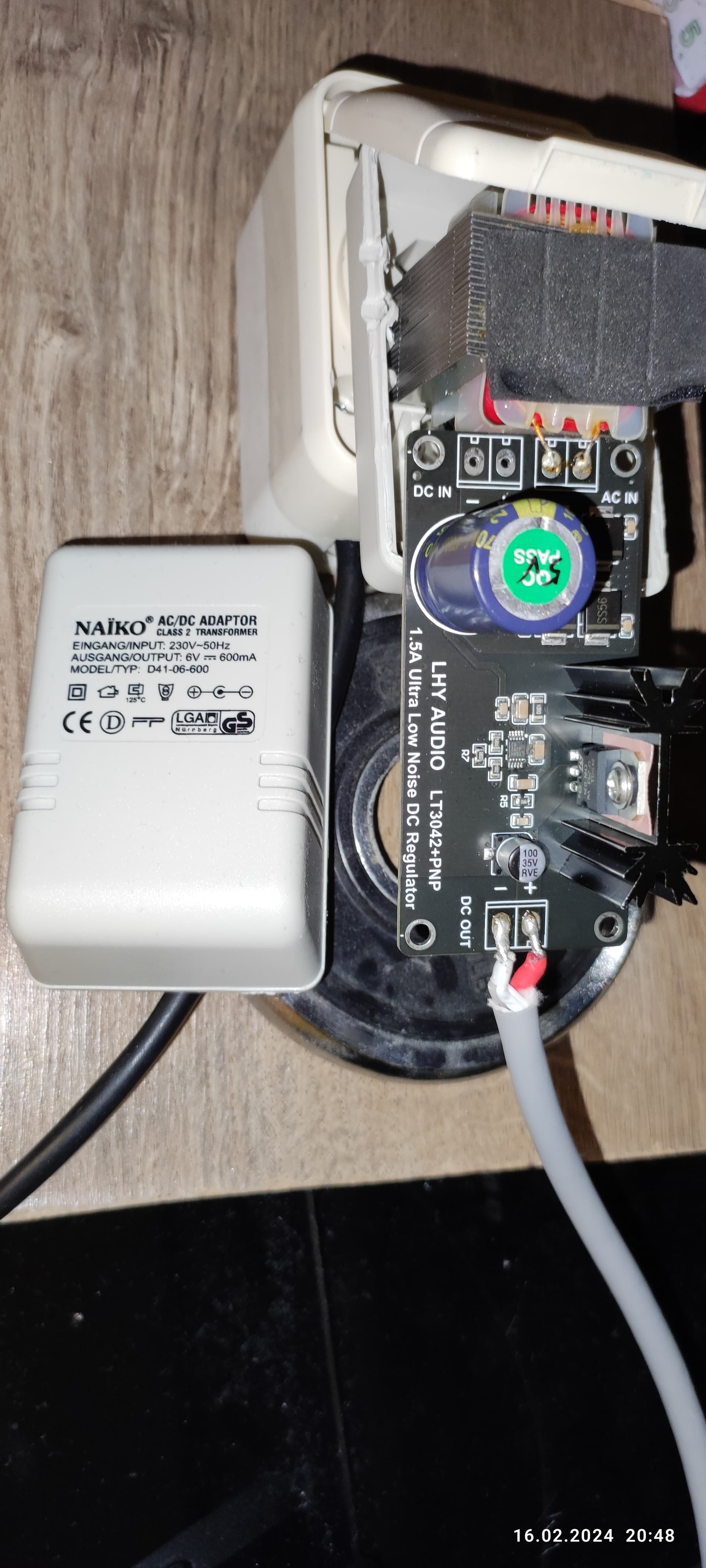

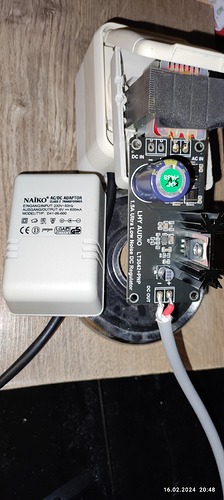

Второй теперь с линейным стабилизатором, но от трансформатора Niako, к платке Lhy audio на 5В с Али, через Pilot Gl.
Ещё интересно будут настройки. Бридж…
Вы разбираетесь в этом?
Начну разбираться и разберусь

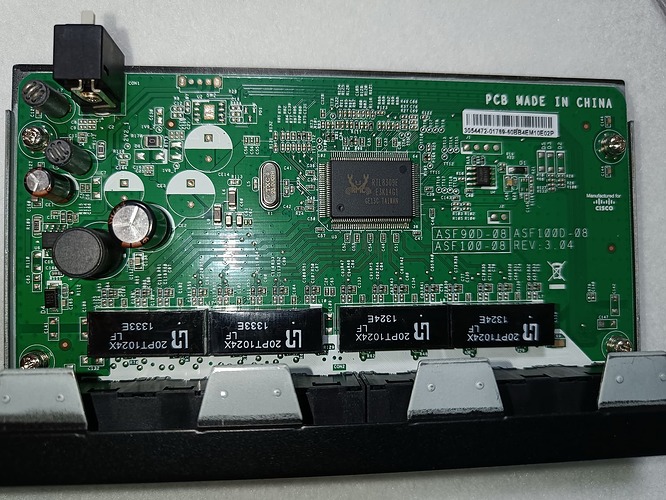

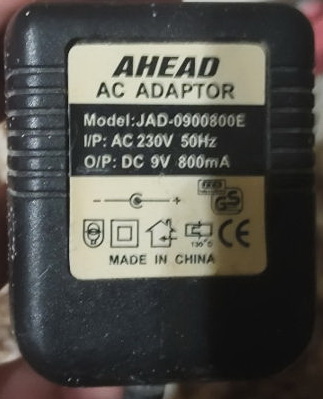

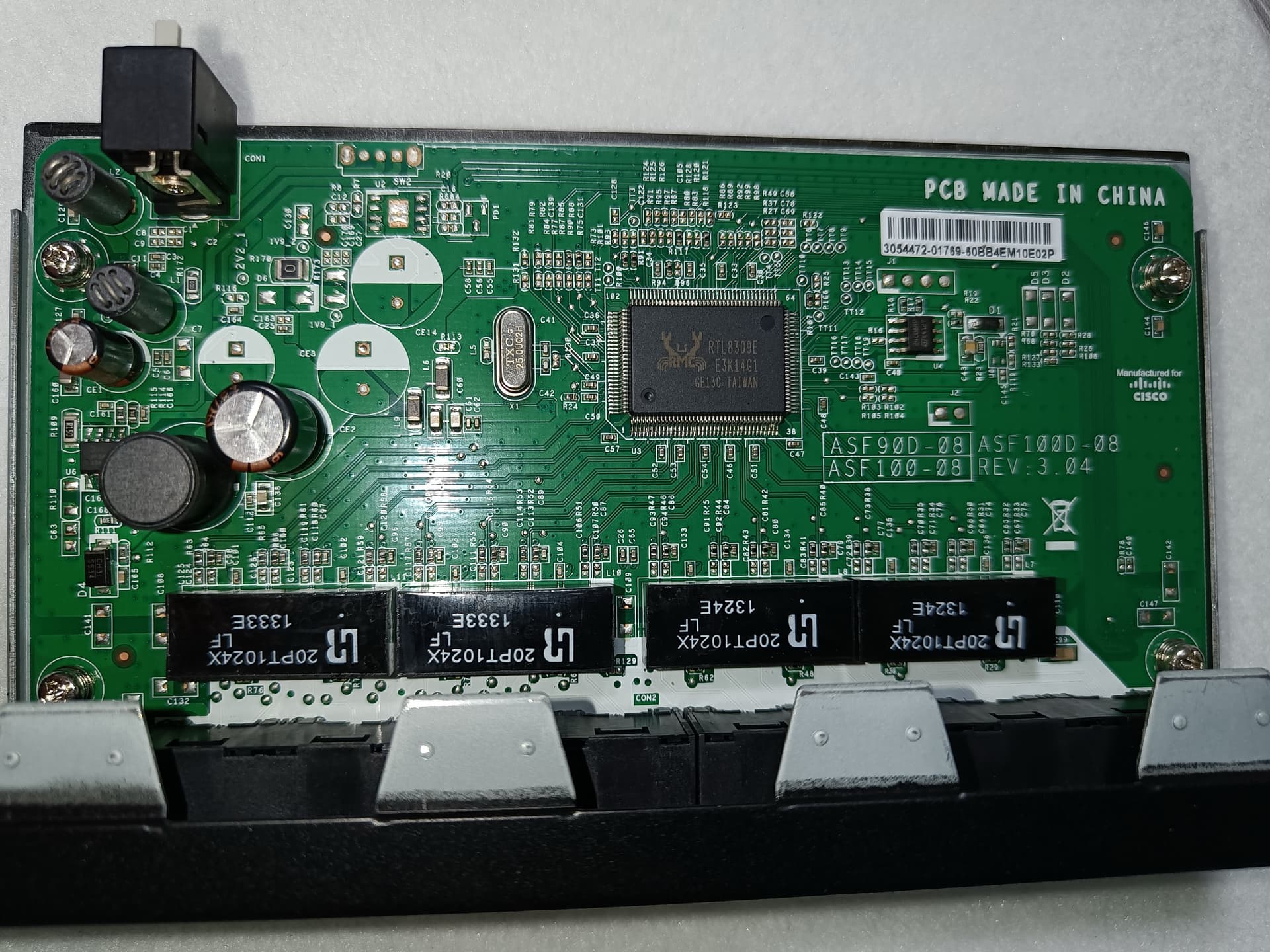

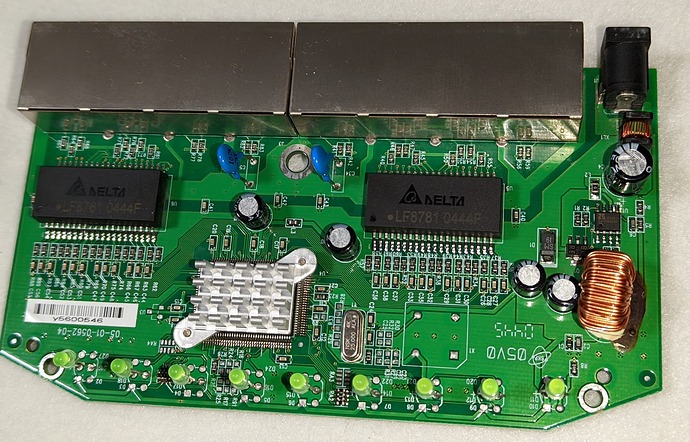

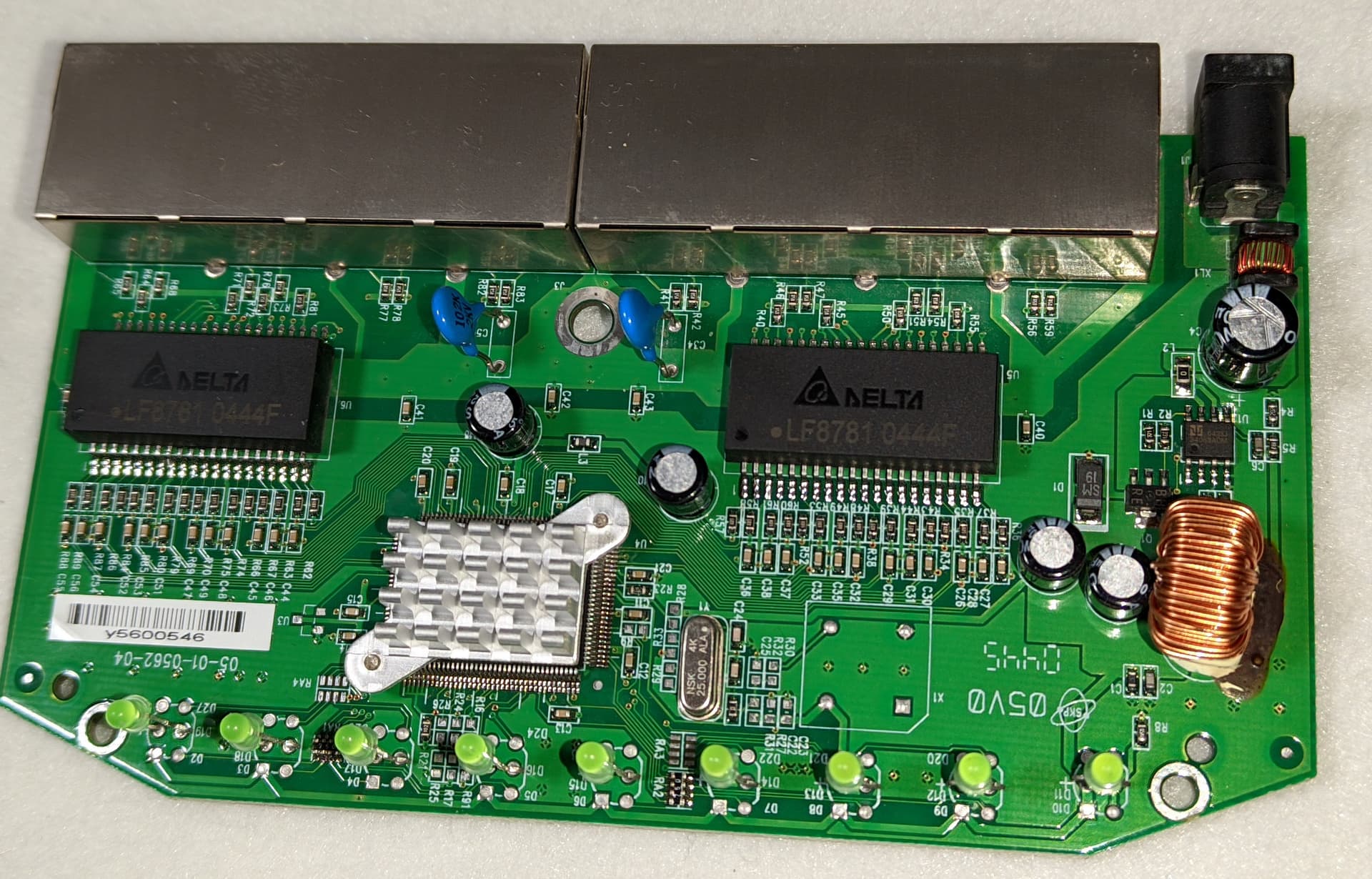

Делал порядок в гараже, и вернулся с трофеями в виде бородавки ЛБП и двух свитчей (Nettox и Cisco SF100D). Ниже потроха, если кому интересно. Блок уже питает провайдерский роутер, которого понизили до медипконвертера. Вроде справляется.
Друзья, как думаете, у меня два роутера asus rt ac1200 и 59v2, какой лучше раздающим?
У меня 59 даже без доработок давал очень недурственный результат в качестве основного роутера при условии хорошего ЛБП. 1200 тестил еще в 22 году, тогда было совсем другой этап развития всех вопросов и роутер был бу и его вернул, т.к. был проблемный. Тогда он меня не поразил. Поразил бы сейчас в нормальном состоянии не берусь судить. Да и модификаций у них как минимум 4, если не больше и они двольно разные.
Стоит на раздаче от менвела гст
RT-AC1200 только без букв в конце. Ставил на него прошивку падаван , слегка по питанию. Понравился как остров. В падаване отключал всё по максимуму. Энергосбережение не отключал.
На RT59U v2 есть Open Wrt.
Никто не пробовал?
Почему не отключили?
