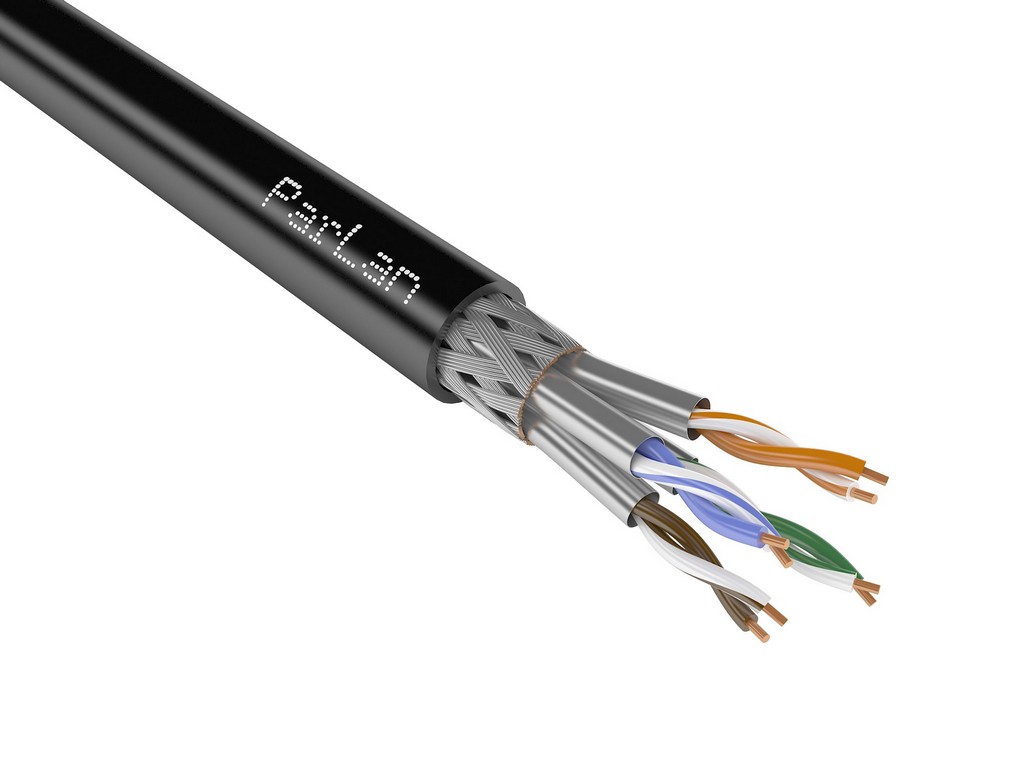

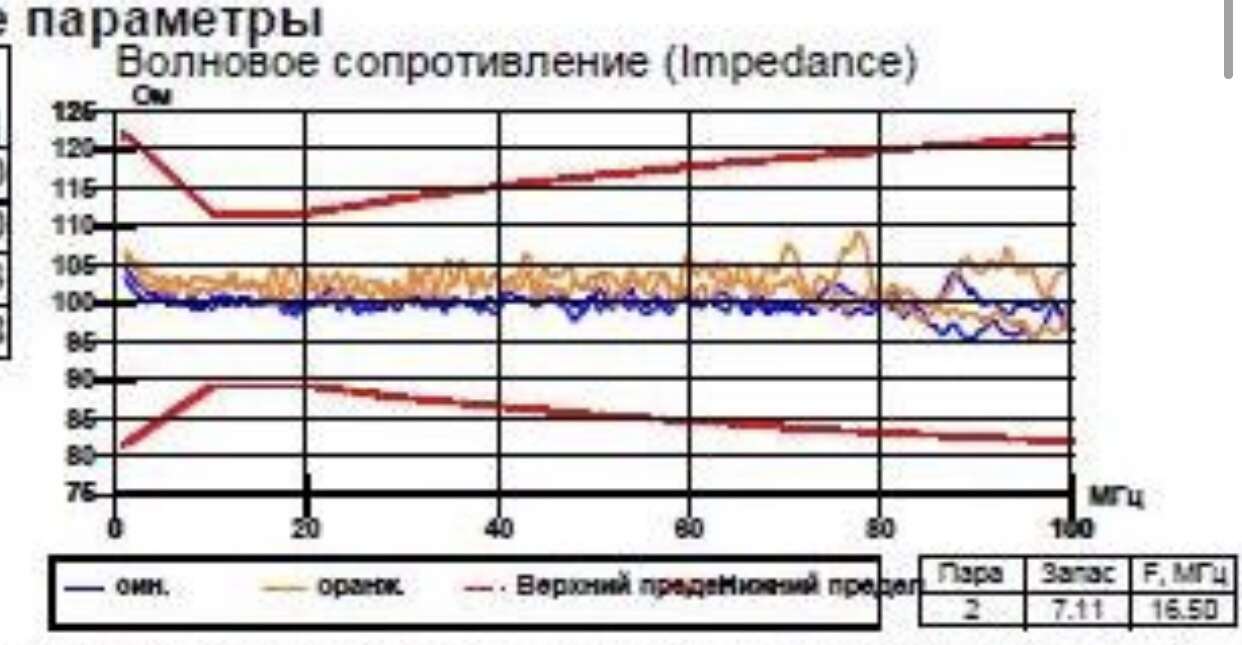

Доводилось ли Вам когда-нибудь снимая телефонную трубку слышать разговор своего соседа? Особенно плохо, когда речь соседа громче голоса Вашего собеседника. Такое бывало в старых домах с устаревшей телефонной проводкой. Но похожее явление присутствует и в LAN кабелях. Информация передается одновременно по всем парам. И сигнал каждой из них будет наводить переходные помехи на все соседние. Если мощность помехи превысит мощность полезного сигнала, кабель можно смело признавать негодным. Поэтому фактические значения NEXT и PS NEXT должны быть как можно больше предельных значений во всем диапазоне частот. Это достигается подбором баланса шагов скрутки пар и их стабильностью по длине. На графике видно, что ParLan соответствует требованиям с уверенным запасом по этому параметру.
——
Возвратные потери (ReturnLoss) – это отношение мощности прямого сигнала к обратному. Параметр показывает уровень отражений электрического сигнала в кабеле, вызванных неравномерностью волнового сопротивления по всей его длине. Помимо отражений на входе и выходе при несогласованной нагрузке сигнал отражается от имеющихся в кабеле неоднородностей. Отраженная волна является помехой. К концу кабельной линии ее мощность не должна превышать мощности сигнала. Простыми словами возвратные потери это потери, которые испытывает помеха, они должны быть как можно больше и уж точно не меньше предельных значений.
—-
Кто-то может сказать, что, отдавая за подобный китайский кабель сниженную цену, они получают оптимальное соотношение цена/качество. На этот счёт мы можем лишь вспомнить школьную арифметику – на ноль делить нельзя.
——-

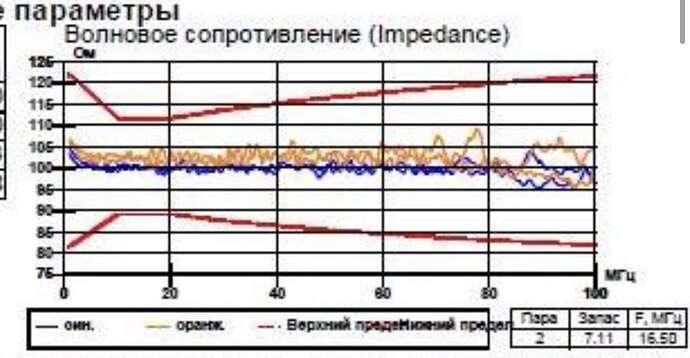

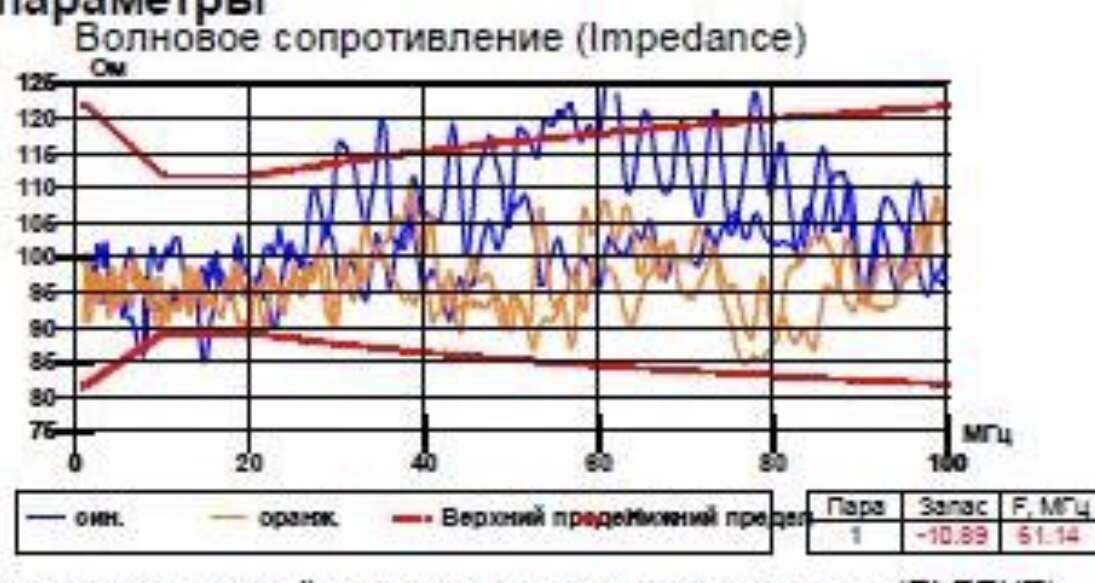

И пара картинок: русский и китайский провода.
жалко аудиоквест не выложил свои достижения на этой выставке.
Асимметрия задержки сигнала (Delay Skew) не более 25 нс/100 м
Относительная скорость распространения сигнала не менее 75 %
Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 2 %…
Емкостная асимметрия пары относительно земли на длине 100 м при частоте 0,8 или 1 кГц -не более 160 пФ.
Оффтоп: белденовский кат7 тоже наверное всем стандартам соответствует, но для наших дел вариант средненький

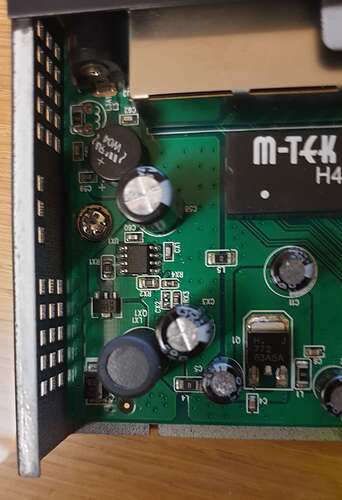

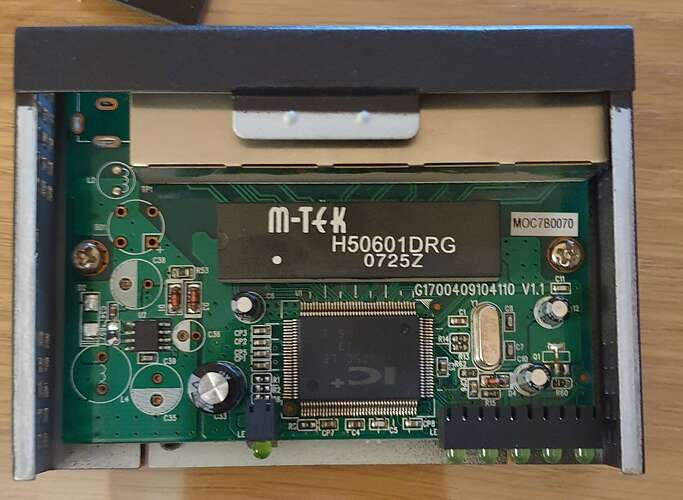

Тренируясь на “белом” выпаял родной стаб, вместо него БП на LT3045 и заменил кварц на внешний генератор с отдельной линией питания. Для теста пока включил сразу в основной домашний роутер (Giga через гроза-защиту +gst 90).
Ооочень доволен как звучит! Никаких сомнений к тому что-бы довести Лан подключение до конца как задумал. Как “лвл2” изернет подключения рекомендую и замену клоков.
А задумал следующее:

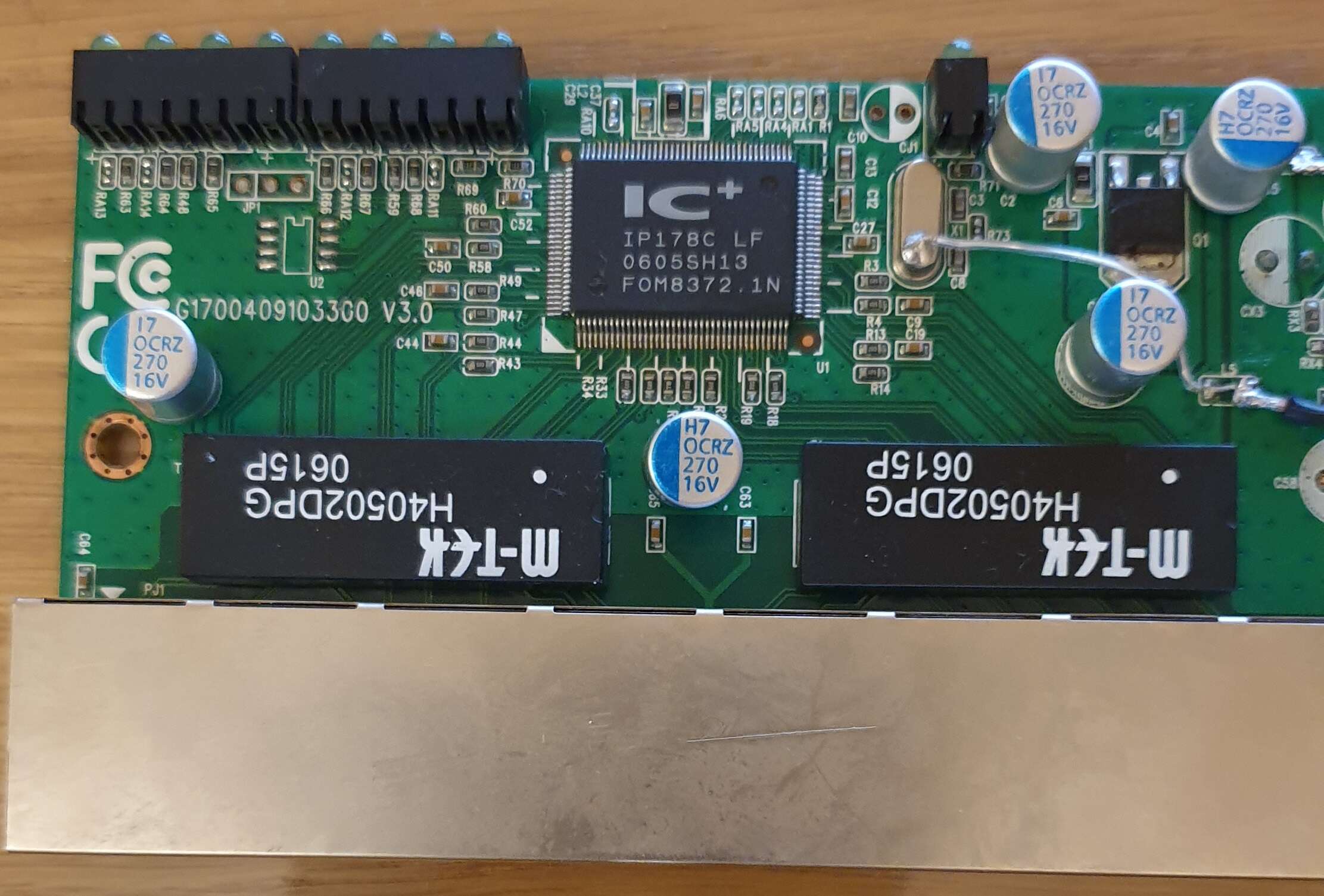

Малина 3b (перепаял питание и тоже подключил внешн. генератор вместо родного кварца) - твикнутый свитч asus gigaX - далее уже “чистый берег” с фильтрацией питания, это твик. свитч asus gigaX 1008 + твик. точка доступа dwl-2100ap (от 3,3в не греется и стабильно работает).
Единственный момент, на “чистом берегу” свитч 1008 и точку доступа буду тактовать от одного генератора (питание отдельно). Так как буду использовать 2 свитча, решил сделать так.

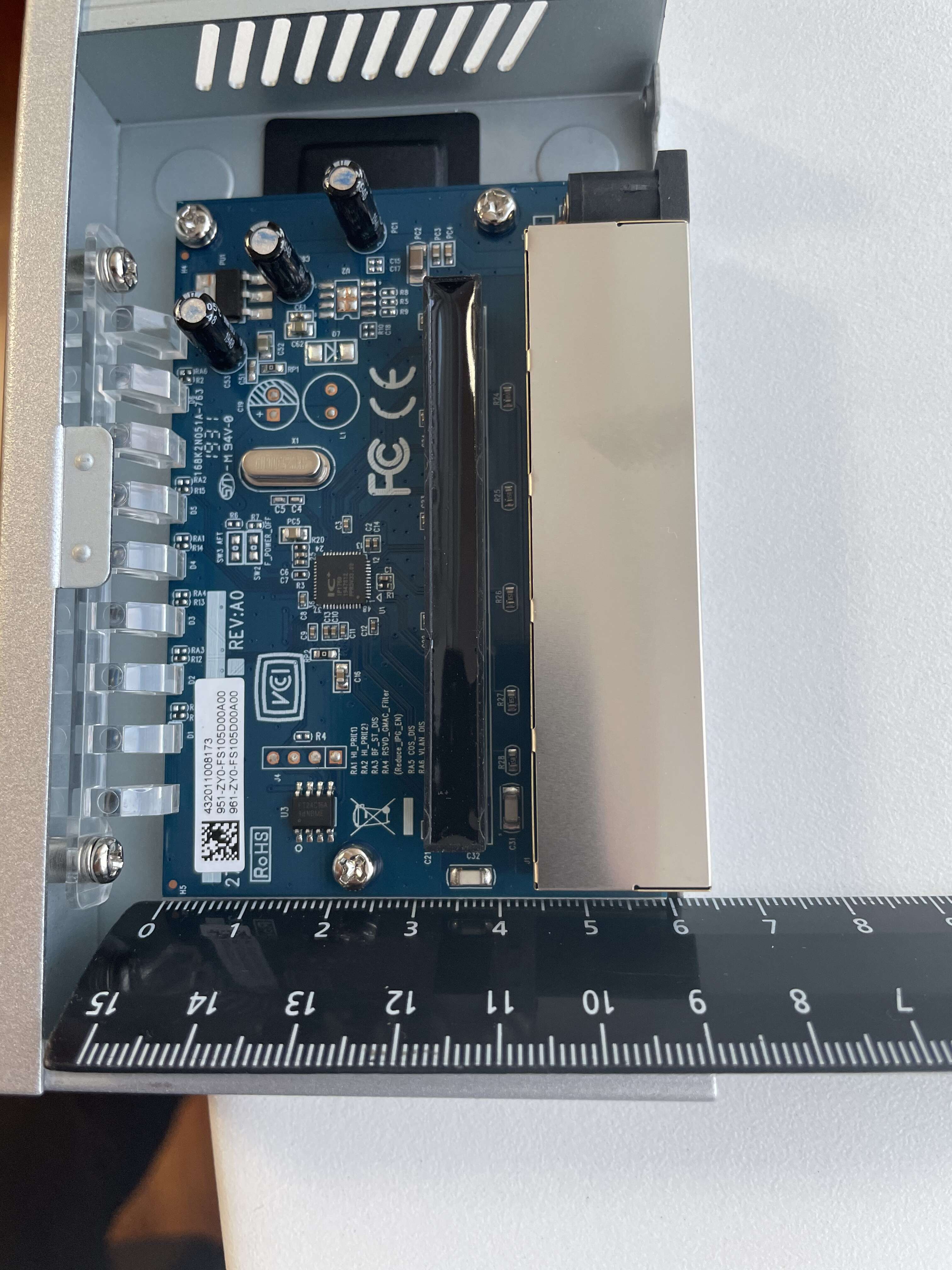

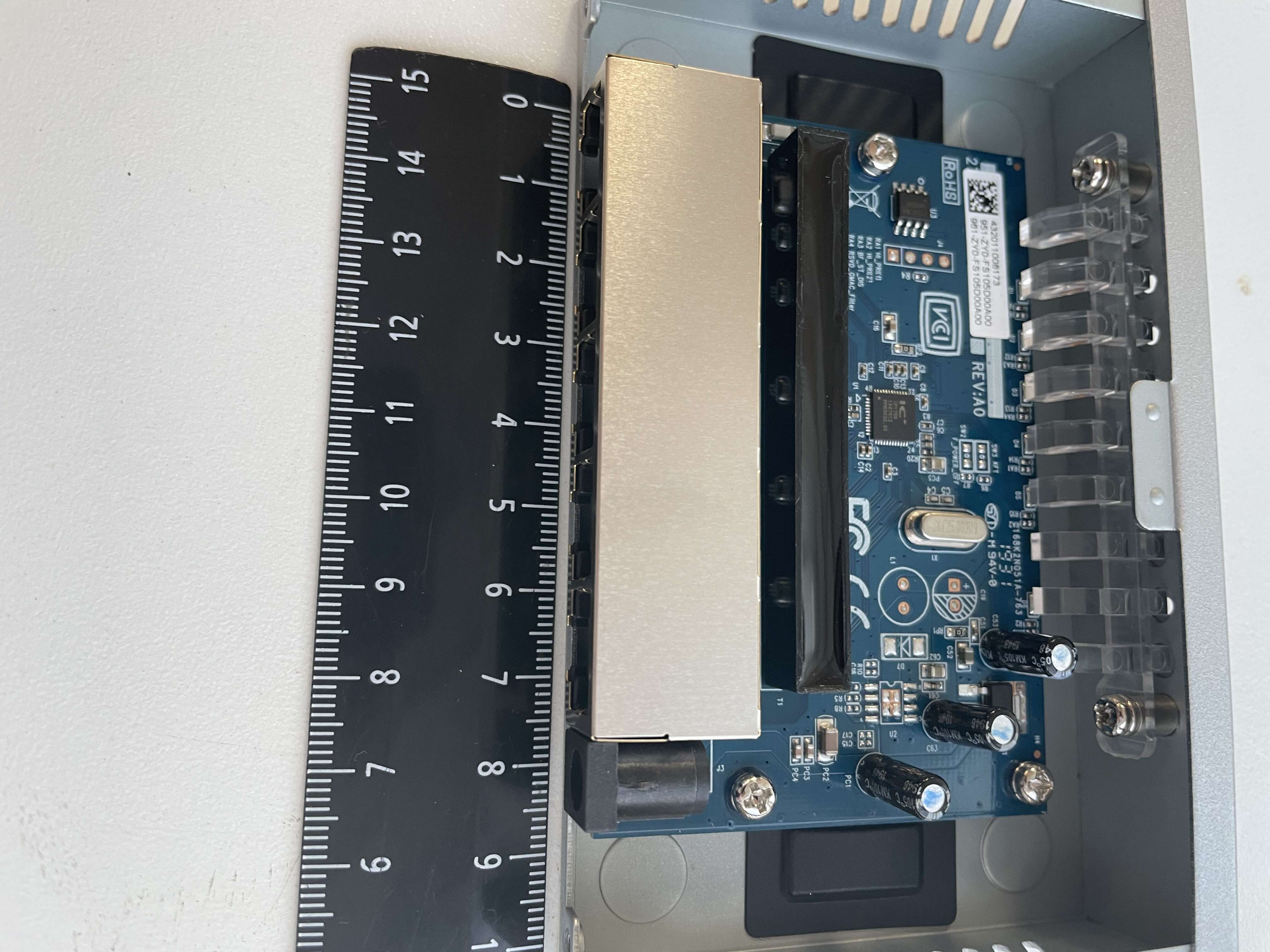

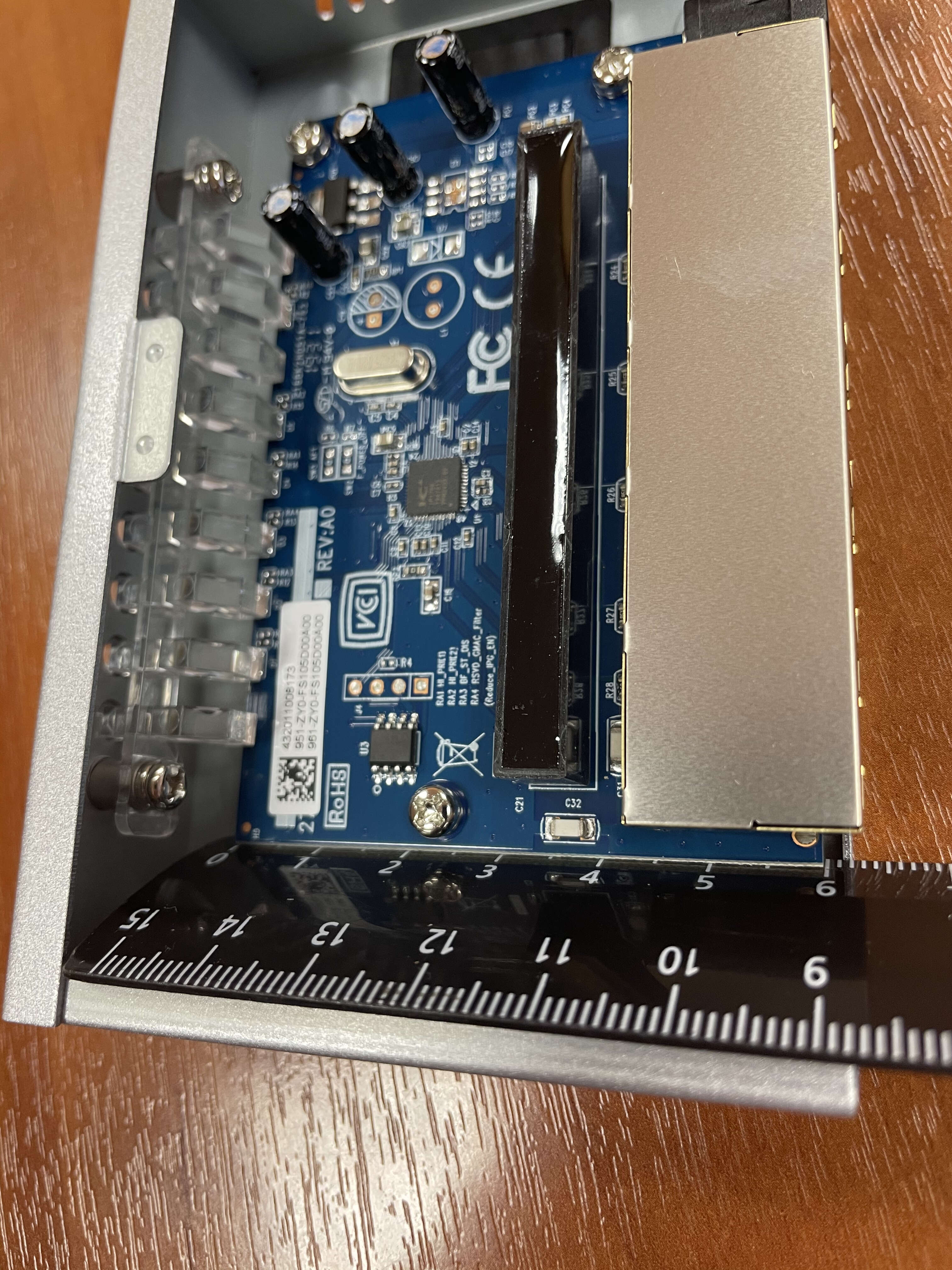

Из свитчей выбрал asus, пробовал zyxel 1008 v.3 (менял у него родной стаб на менее шумный lt3045) мне не зашел, выбрал asus.

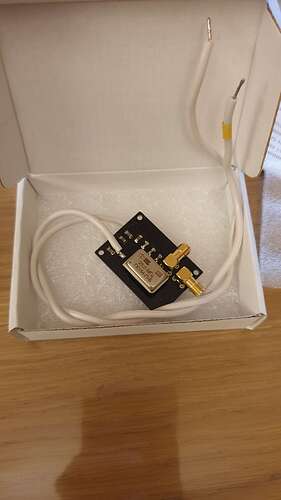

Генераторы покупал в БМГ
E320
(Михаил / Whenever you find yourself on the side of the majority, it is time to reform (or pause and reflect).)
3723
Да, у меня проходил кабель по всей длине коридора в кладовку как раз на расстоянии сантиметров 15-20 вдоль проложенных там же выделенных линий питания.
Отнёс на метр — это самый мощный прирост за всё время моих опытов.
Я ещё олень, пара выделенок там шла уже после трансформаторов, стоящих на входе.
Но если бы не все остальные работы, то так ясной слышимости от каждого изменения и не было бы.
