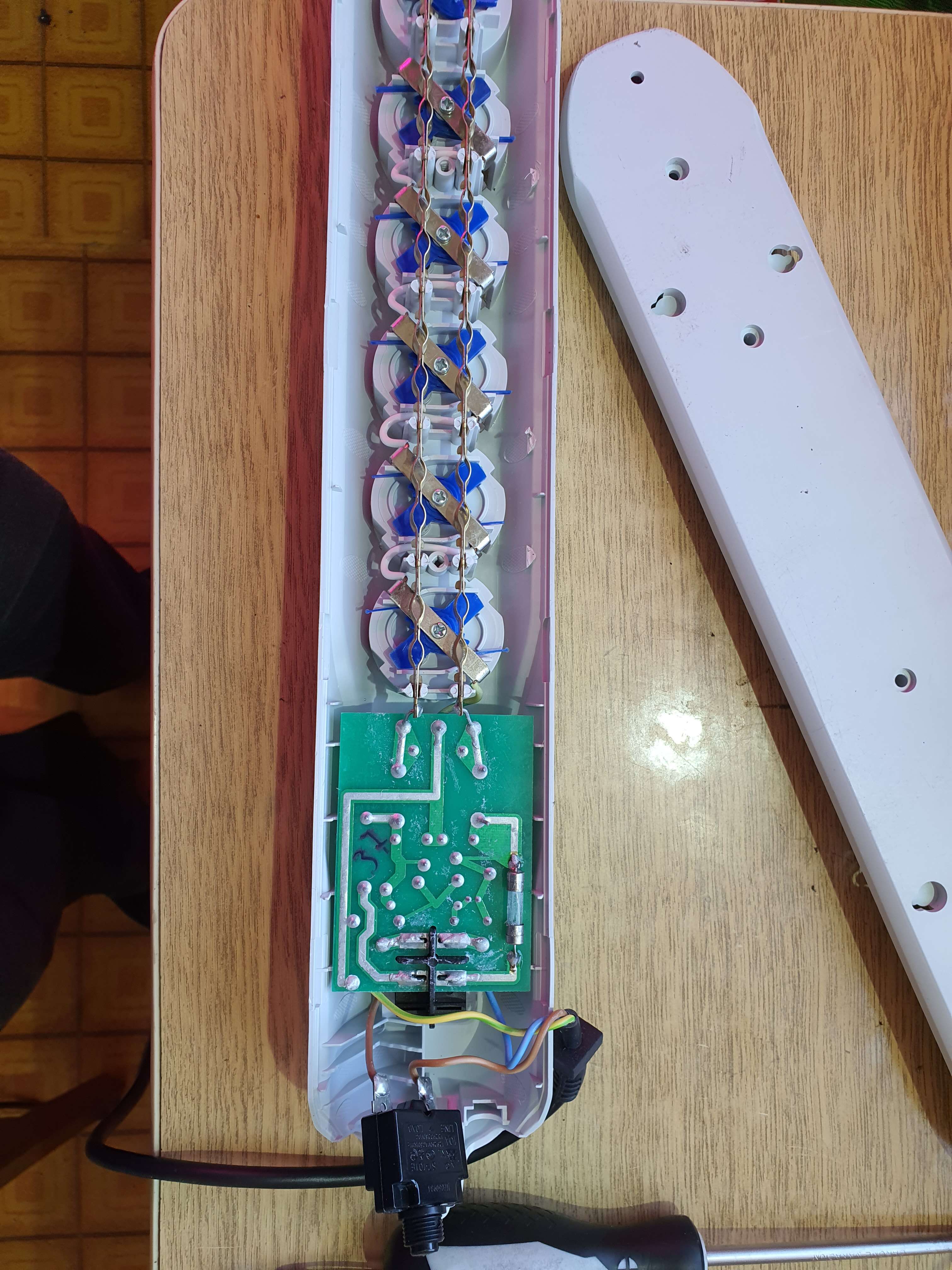

Давайте я его разберу. Сделаю фото и Вы скажете что отпаять. Это я могу. Ломать - не строить!
1 лайк

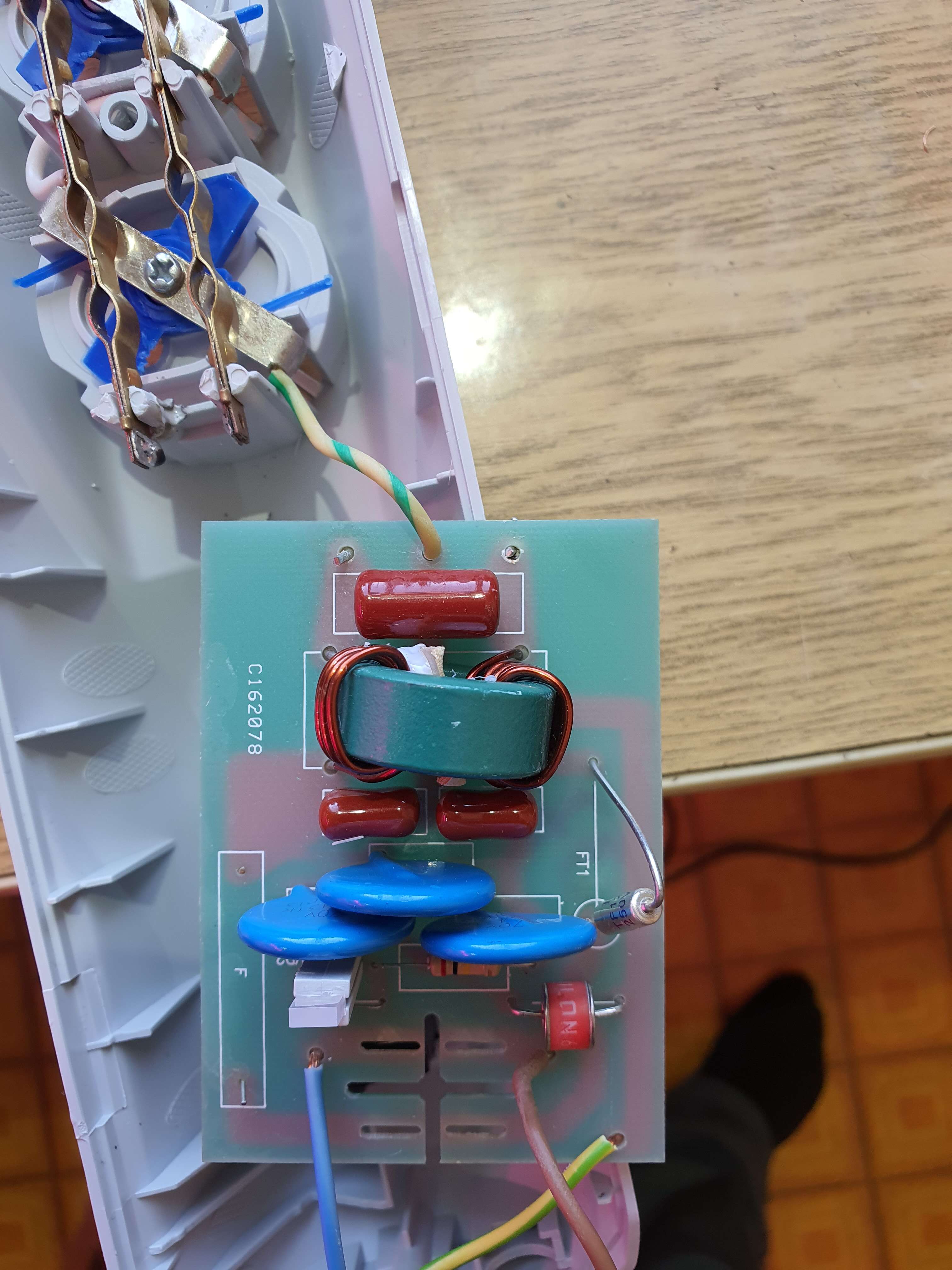

Да два маленьких коричневых
Видно кстати что второстепенные детальки слегка отличаются (резистор, светодиод, разрядник). Сам фильтр вроде с годами не меняется.
Но если в устройствах, включенных в этот пилот, применено трехпроводное подключение, то есть ненулевой шанс, что и внутри них есть эти, будь они неладны, игрек-конденсаторы, особенно если питание у них импульсный блок питания. Так что по хорошему исключить наводку через земляной контакт может только его отсутствие.
3 лайка
Сделал, Сергей. Рекомендации для теста будут?
Да особых рекомендаций нет. Включить весь берег в фильтр, со всеми его приблудами что там есть и нюком и тд
Кстати да.
@Tchv думаю может проконтролировать этот момент на уровне внешних БП к nuc и роутеру. Так как больше там ничего, как я понял, нет из устройств.
Внимательно читаю

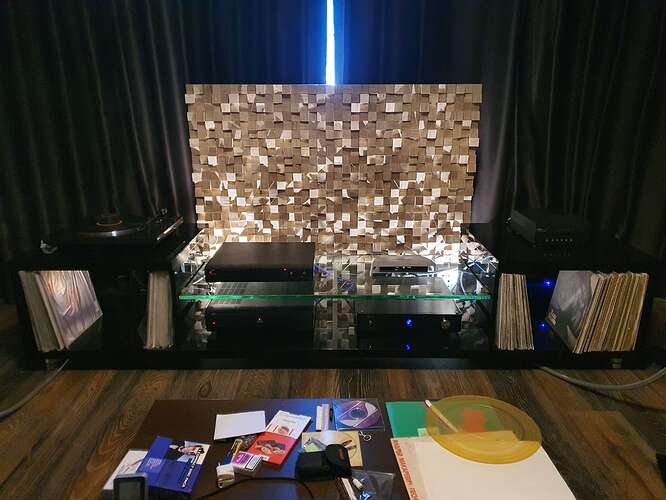

Это грязный берег стоит прям вплотную к аудиосистеие или мне кажется?

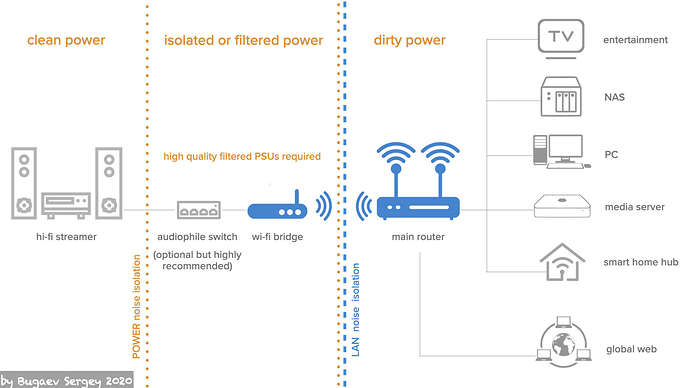

Сергей, а как у тебя последняя версия концептуальной схемы сейчас выглядит? Та картинка, что на английском и с твоим автографом внизу
Кинь сюда, пожалуйста еще раз. Очень сложно найти без закрепления в шапке.
1 лайк

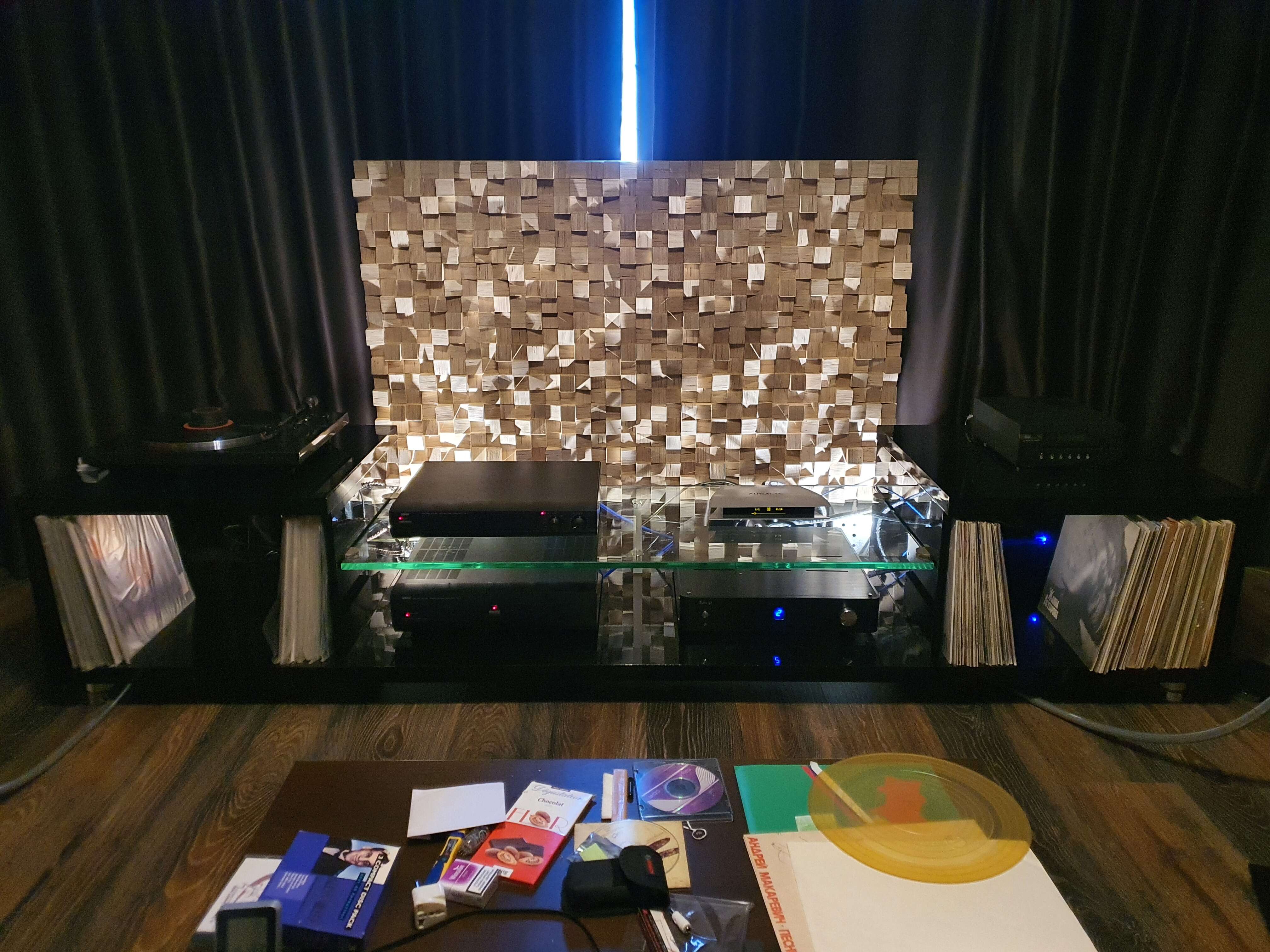

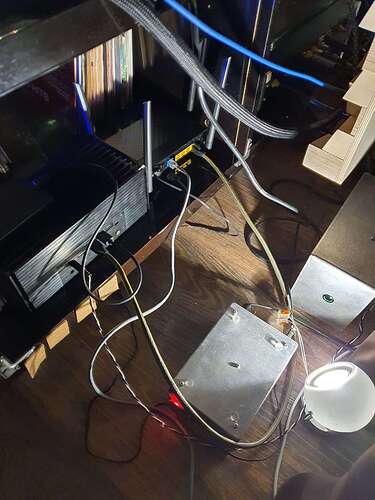

Нюк и роутер справа внизу. Синие огоньки. Чистый берег слева под винилом. Роутер и свич. Линия питания отдельная. Длина полки 2,5М.
7 лайков

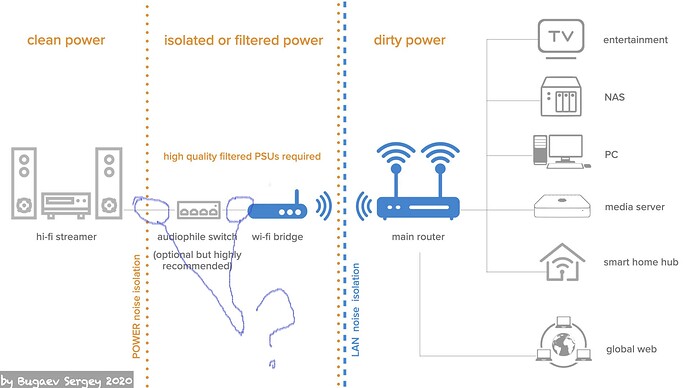

Насколько критично для звука качество патч кордов в местах обведенных на картинке? В каком месте более критично?
красиво как)
Ох какая красота
По размещению грязного берега есть сомнения. Будет время-желание попробуйте убрать его в другой угол коинаты.
1 лайк
По мере новых дискуссий становится понятнее как ее перерисовать. Думаю больше внимания надо уделить фильтрации и где она нужна.
Ососбенно хочется подчеркнуть сегодня тот момент, что фильтр питания грязного берега подразумевает включение в него всех устройств, соединенных кабелем с раздающим роутером.
3 лайка
Почти равнозначно.
1 лайк
Было бы здорово добавить схему сети 220
На каких конкретно патч кордах проверяли?
Перечислю известные
Sablon panatella
Meicord
Audioquest forest/cat700 pearl/cat600
Начальные qed cat6a
Belden cat7/cat6a
Hyperline cat7
Самодельные из nordost
Куча «компьютерных» разных
Добавлю:
Cabeus
Neyton
Monster audio
Meicord
Belden
Furutech lan7
Авторский @AFedotov, который всех перечисленных победил)
