Где-то в 2007-8гг. , когда мы с другом приобрели Quad 909, на замену нашим 606ым, друг мой был очень хорошим специалистом по звуку и прекрасно владел знаниями по радиотехнике (он и привил мне любовь к Quad), так вот открыв крышку у обоих аппаратов он с прискорбием обнаружил разные транзисторы на каждой плате усиления вместо BD 40872 на одном, на другом стояли 244 ые ( производитель другой). Он их как то промерил и они по своим показателям были практически идентичны. На звуке обеих аппаратов это не отражалось, оно было одинаковым. Но все равно пришли к мнению, что надо найти и купить 40872 и установить их взамен 244ых, т.к. в схеме “по даташит” на 707 Quad значились именно они. А мы подгоняли по деталям 909 ые именно к 707ому. Друг считал его по деталям более интересным нежели тот 909, производство которого тогда было налажено в Китае ( International Audio Group (IAG) ). Китайцы наставили в него много своего не Английского, в первых партиях. Потом уж многое вернули по деталям, из за жалоб клиентов, покупателей, писавших в ценр.офис Quad.
Так вот в чем суть. Другу по его связям, удалось выйти на инженеров Quad, там в Англии. И по общению с ними, он выяснил следующее, (я запомнил) что Quad, заказывает детали у производителя по другим допускам, более меньшим, чем производитель установил на них для отбраковки на обычный рынок. Значит это то, что производитель отслушивая модель перед производством к продаже, устанавливает определенные допуски не на все, думаю на наиболее важные детали в
тракте, чтоб звук был более менее ровным. О прослушивании моделей друг также узнал от представителя Quad, беседа на сколько помню была дружественной, не на рекламу, как между знакомыми.
Это все к тому, что изготовитель аудиотехники порой, всеж уделяет внимание на комплектуху в той или иной серьезности подхода к этому, ставя в замен одних, другие, раннее думаю отслушанные на издели и одобренные к замене.
То что знаю, написал. )

2 лайка

Ещё одно аудиофильские заблуждение, вскормленное маркетингом и отсутствием у большей части потребителей “продукта” инженерных знаний.

Впрочем, “что угодно”, конечно, не ставят. Ставят то, что допустимо. Плюс-минус.

3 лайка

Немного расскажу про “кухню” производства…
Любой производитель старается как можно сильнее сократить номенклатуру, то есть количество разных номиналов деталей, второе, детали подбираются, те, которые производятся и не планируется их снятие с производства, а также их сроки поставки и цена… Далее под это подгонянтся схема с возможностью доступных замен… И так далее.
Если не брать в расчёт мелких “гаражных” производителей, которые могут взять и поставить в “серийное” изделие детали снятые с производства и не потому, что это для звука, а потому, что это может быть очень дёшево в закупке…
Так, что на 99% в этом рулят экономисты и маркетологи… А инженеры отдуваются в очень жёстких рамках.
А все остальные “предания” для публики…
Вот так это приблизительно выглядит, в реальности, конечно сложнее…

13 лайков

Не так уж Григорий и не прав. Стабы и прочее могут различаться по техническим характеристикам. Те же 7805 и 317, их ведь кто только не делает. Другой вопрос насколько все эти различия могут быть услышаны.

А как вам такое???

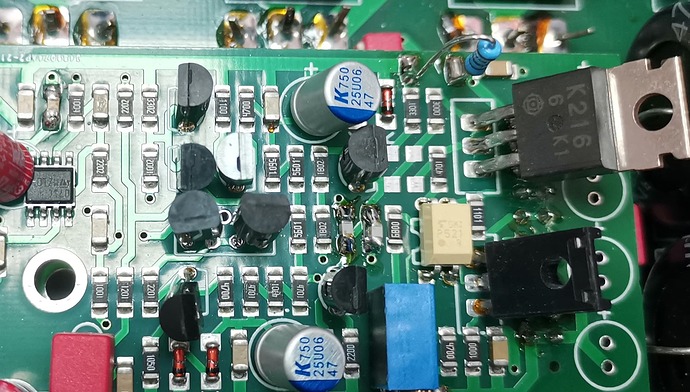

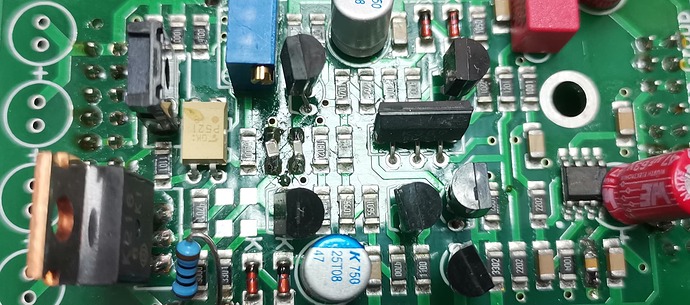

Это платы-модули усилителя напряжения, ценник розницы 17-17,5 тыс. €… При чем это даже стояло не в разных усилителях, а в одном…



Как говорится, найдите 8 отличий :rofl::rofl::rofl:
Увы, остальное порно выложить не могу.

6 лайков

И?
Какой сделали вывод вы? Должны сделать другие?
Я то, уж сделал и давно… . :wink:

Дифкаскад на одной плате на транзисторной сборке, это хорошая штука, так как это два транзистора на одной подложке и температурный дрейф минимален, но увы, видимо у производителя они закончились, так как давно сняты с производства… на второй плате, даже не озадачились прижать через термопасту оба транзистора вместе, то, что они подбирались в пары, я очень сомневаюсь… А вот это действительно влияет на звук…
Далее, не нашлось керамических конденсаторов нужного номинала, поставили по паре в параллель…
На одном модуле маркировка операционника затерта, на втором читается TL071… это практически самое дешевое и древнее что можно найти…
Еще момент, 2SK216 несколько лет не выпускается, сняты с производства, а усилитель выпускается и сейчас… что там будет стоять когда они закончатся, неизвестно…
Немного Веголаб, но иначе никак…
А по звуку этого усилителя спеты километры диферамбов в разных мурзилках…
К стати, звучит действительно не плохо, но внутрь лучше не заглядывать…

9 лайков

Вот как я и писал несколькими постами выше - в одном канале сборка из пары транзисторов заменена на пару дискретных транзисторов. Скорее всего это после ремонта или на самом предприятии-изготовителе, или в мастерской. Пока аппарат был в ремонте закончились сборки и платы стали изготавливать с дискретными транзисторами. Или в мастерской, где эти сборки и не начинались и были установлены похожие по параметрам транзисторы. А должны были идентичные детали поставить в обоих каналах. Это все конкретные недоработки ремонтного сервиса или стечение обстоятельств на заводе-изготовителе.
P.S. Если кто то не понимает как работают производители аудио, то посмотрите на некоторые изделия в которых практически стоит очень мало деталей не очень дорогих(т.е. низкая себестоимость), а ценник выставлен очень приличный. В данном случае огромную роль сыграл субъективный фактор конечного звучания аппарата - тот ценовой диапазон куда он попал по результатом прослушивания. Исходя уже из этого и назначается цена. Когда то читал про усилители LAMM(Шушурин): сначала разрабатывается схема и собирается, а затем отслушиваются и подбираются комплектующие.

Все гораздо хуже, этот усилитель был новым и с новья не работал как надо что говорит об практическом отсутствии выходного контроля… , до меня аппарат не вскрывался, и в этом я абсолютно уверен…
То есть получается, что модули выпущенные в разное время на разной комплектухе воткнули внутрь не глядя… да и на самих платах усилителя мощности, видимо произведенных в разное время есть отличия в комплектующих…

4 лайка

Ну вот и приходим к выводу, что подобные нюансы, где бы они не происходили - полнейшее безобразие!

А зачем такому мастеру нести японский усилитель?

2 лайка

Всем здрасти. Взял под залог усилок Carver 1.5, в последний момент продаван объявил, что заменил вилку и усилок ушел в Protection. Сказал, предохранитель заменить и будет работать. Достал предохранитель, он на 6.3А, когда должно быть 12, и не только перегоревший, но и корпус пробило. Ждать до завтра лень, сделал из предохранителя перемычку. Усилок запускается, к сборке не подключил, про звук ничего сказать не могу, т.к. не имею совместимого балансного кабеля к цапу (пока что). При выключении горит пара зеленых диодов, обозначающих минимальную громкость, загорается одновременно пара красных диодов на «нуле» и горит Protection, и всё это длится пока кондеры не высадятся. При повторном запуске лишних диодов не горит. Но при всём этом у усилка ядрено звенит трансформатор. Это можно считать конструктивной особенностью или пациент болен?

Весьма похоже на неправильный выбор питающего вольтажа (120В).

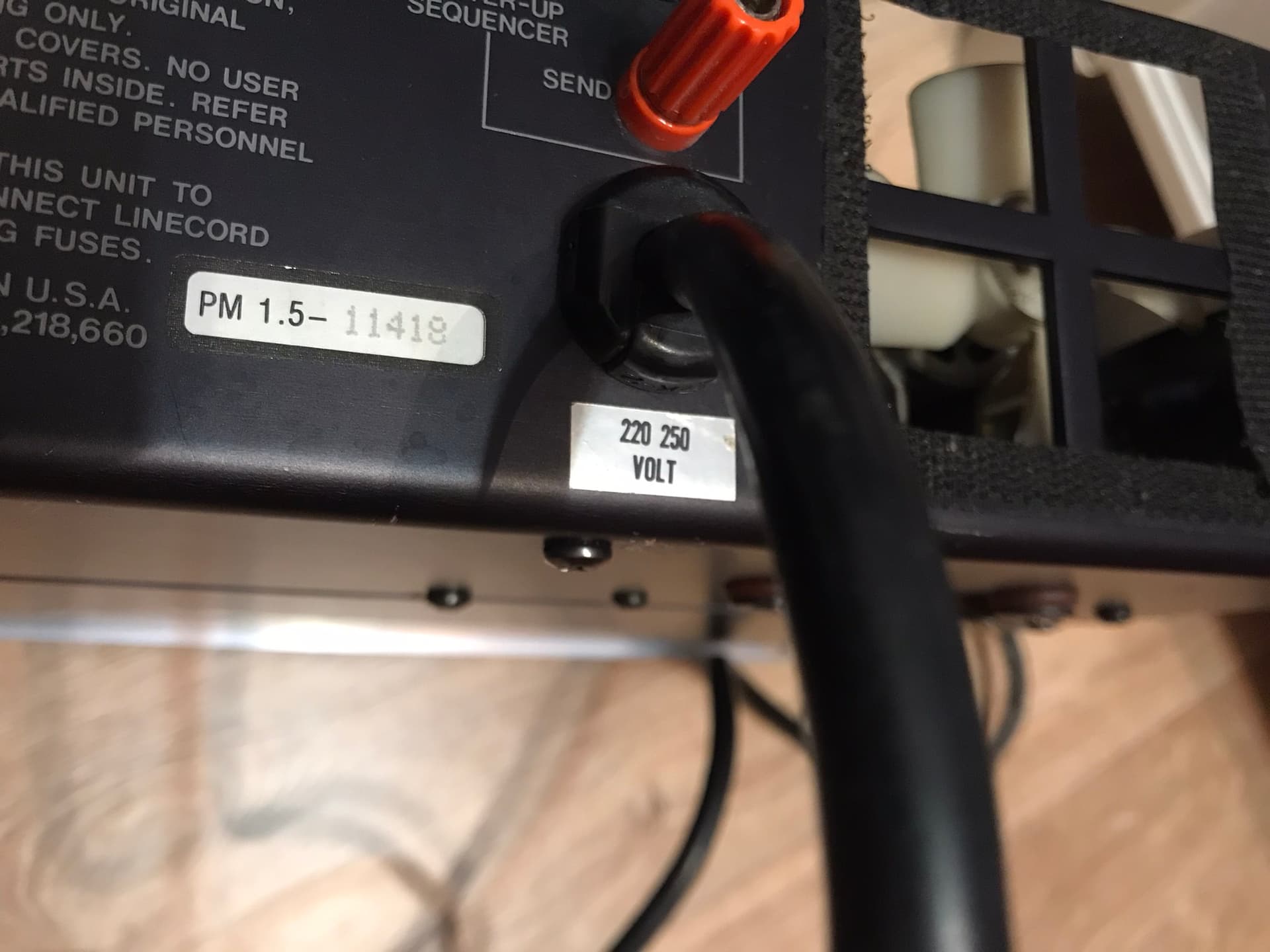

Ну у него на задней стенке 220/250v… Селектора вольтажа на заднице нет.
Интересно, что по заявлению продавца, прежде у него была какая-то «стрёмная советская вилка». Странно как-то: зачем на изначально 220v усилке переколхоживать вилку… дважды…

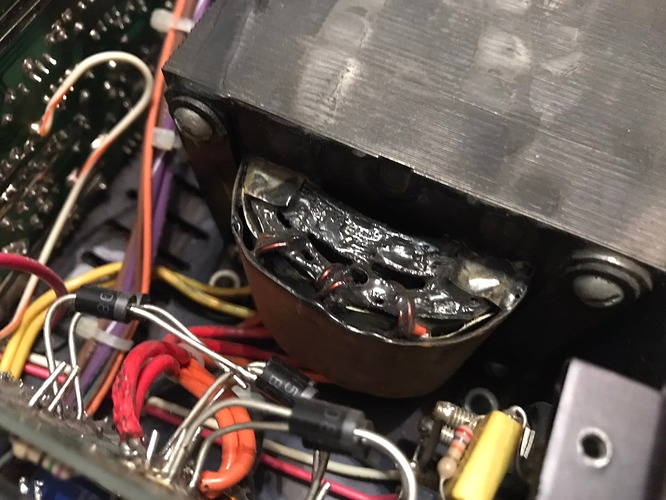

А что за “колхоз” из диодов и проводов с поджареной изоляцией на переднем плане?

Может так “вилку” заменили (если вместе с проводом), возможно внутри был выбор каким-то методом, или выводы диодов коротнули. Но для начала лучше спросить у владельца насчёт треска, как он считает нормой.
Диоды точно колхозные какие-то… и провода рядом паяльником задели при перепайке.

На всяк случай видео.
И да, крепеж крышки корпуса у усилка не родной: с одного торца Philips, с другого 6-гранный болт с шлицем под отвертку.

1 лайк

По видео вроде не очень громко. Пощупать на нагрев провода, транс, спросить хозяина. Может сеть такая у вас, хотя классический Ш-транс обычно не очень реагирует, но и у них бывает расслоение пластин и тп.

Верни пока не поздно… сдаётся мне, что это “франкенштейн” с нехилым бюджетом по ремонту…

3 лайка

Да у меня с самого начала всё не слава богу со сделкой… Продаван сделал фоток некоторых, и перед отъездом сообщил: на крышке царапины есть, ножек нет, вилка поменяна и вообще он в Protect, а еще… цена была одна, но еврик ведь бабахнул, надо исправлять… я на последнем моменте его завернул, он включил заднюю. Так что да… Воткну пред на 12А, включу в сеть, чтоб бабахнул (сомневаюсь, что выживет), и отдам как есть. Он-то его позиционировал как поставленный от коллеги проверенного, кой работал и работал на студии без проблем.

Ну и да, расплавленный компаунд на трансе устрашает.
