ЦАП-ом на АК4493 в DIY мире давно никого не удивишь. Десятки конструкций. Зачем множить сущности?
Академический интерес - может ли обычный человек с небольшим опытом и без специального образования (то есть я) самостоятельно спроектировать и сделать ЦАП с отличными объективными характеристиками?
Я около 2-ух лет в DIY, в ЦАП-о строении прошел Soekris dam1021 и 1121, несколько версий Signalyst DSC и несколько версий от DIYinHK на чипах АК. Перепробовал много различных источников питания.
Все, как оказалось - очень неплохие устройства. Вполне (IMO часто совершенно легко) могущие конкурировать с промышленными изделиями. В конце концов стало просто интересно что могу сделать я. Лично.
Основные источники информации (большая личная благодарность всем указанным):
- Даташит по АК, описание их evaluation board крайне подробны и сравнительно просты.
- собственно платы от DIYinHK (разводка),
- Проекты ЦАП на АК4490/4493 от dimdim, audiohobby.ru и, безусловно, изучение мануала Lynx D81 Дмитрия Андронникова.
Дополнительные цели проекта:
- Изучить влияние организации питания VREF и аналоговых линий (всего 4 линии). Попробовать разные решения (на базе низкошумящих LDO и популярного в России ИОН-ФНЧ-ОУ).
- Изучить влияние конденсаторов в этих цепях.
- Попробовать разные выходные каскады (трансформаторный, на базе ОУ, дискретный).

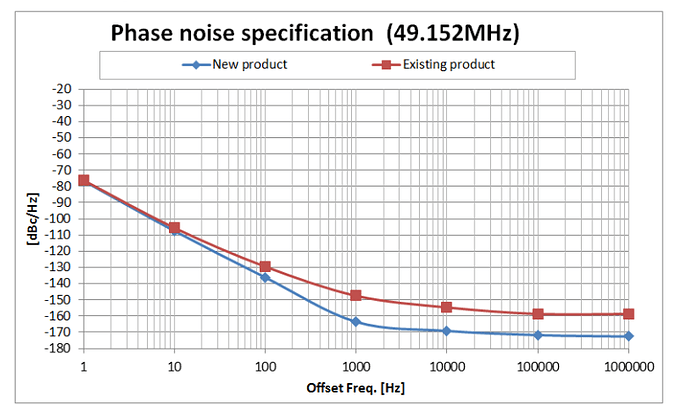

- Изучить влияние реклокинга и клоков на линиях I2S. Определиться с оптимальными клоками для АК4493.
- В идеале - сделать себе ЦАП отлично воспроизводящий как PCM любых форматов до 768К, так и DSD вплоть до 512. Я активно использую апсемплинг в HQP (по вполне объективным причинам), поэтому это для меня важно.
АК4493 в этом смысле подходит идеально - это трушный дельта сигма ЦАП (любой входящий поток конвертируется в SDM) с наконец то добавленным авто-определением PCM-DSD (это уже давно было реализовано в Sabre, АК мучил всех ручным переключением регистров).
Итак имеем:
-

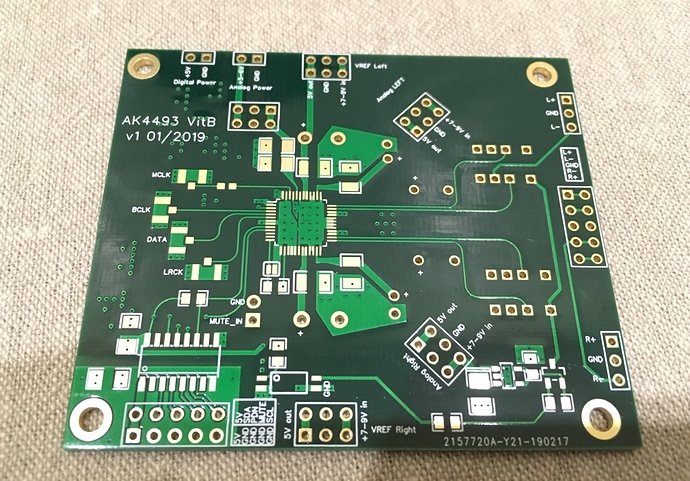

PCB - свеженькую, спроектированную в январе 4-слойную модульную плату с возможностью раздельного питания VREF L/R и VDD L/R (опорное аналоговое напряжение, напряжение выходных линий ЦАП)
- управление настройками (состоянием регистров АК) - Arduino с написанным мной софтом (спасибо dimdim). Подключение Ардуино к плате ЦАП осуществляется через гальваноразвязку на Si8606. Реализован внешний MUTE на реле Omron (две линии - от источника сигнала и Ардуино).

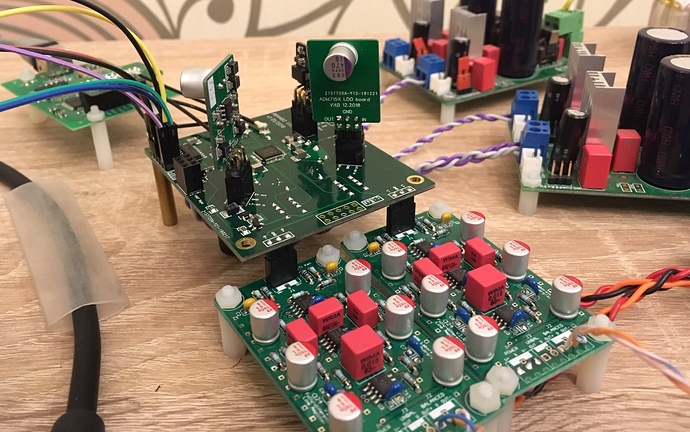

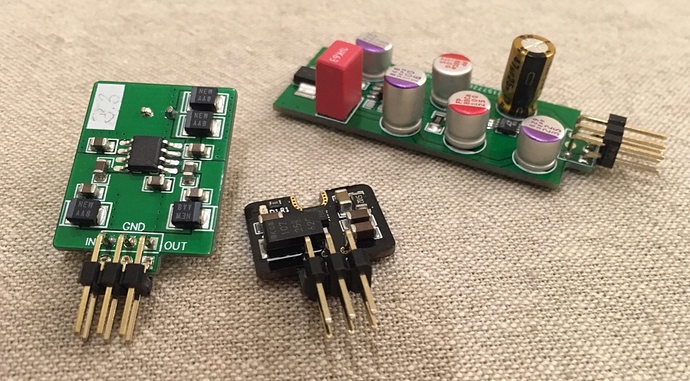

- Платы питания:
- Разработанная мной (спасибо IanCanada c diyaudio . com) плата на LDO ADM7150
- Платы на LT3042, разработанные IanCanada.

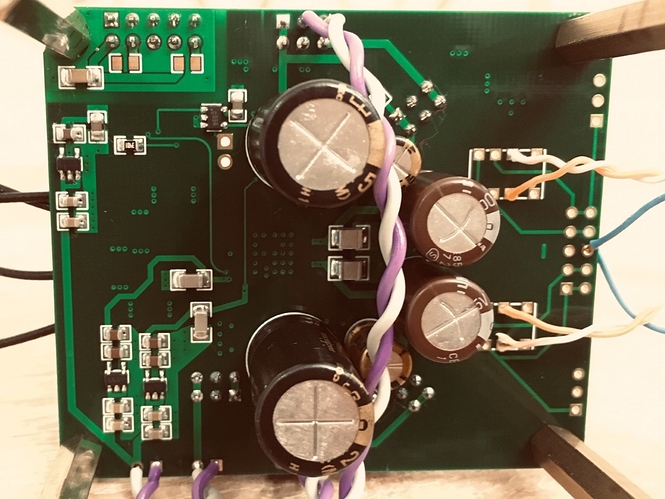

- Плата на Источнике Опорного Напряжения (LTC6655) + ФНЧ + ОУ (OPA1641) + биполярный транзистор (спасибо audiohobby . ru и Андронникову за подробные описания). Разведена самостоятельно.

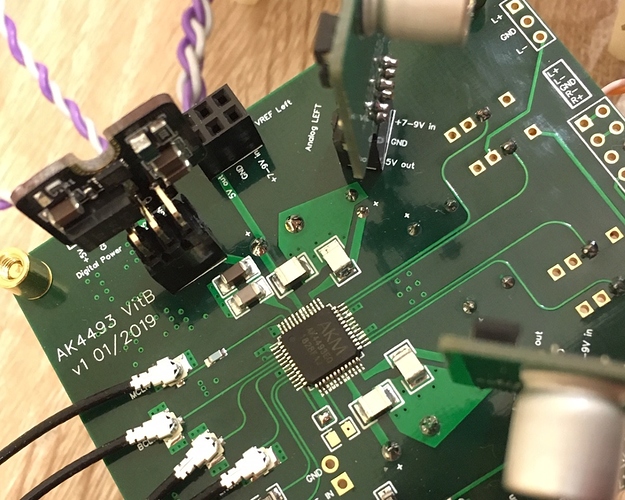

- Коммутация - подключение к источнику сигнала I2S - только по uFl. Сделано сознательно, для унификации - собираюсь применить не только USB интерфейс, но и реклокер от IanCanada (IMO - лучший вообще на текущий день асинхронный реклокер/изолятор).
- Выхлоп реализован на PCB AMB a24. Планирую сделать полностью дискретный выхлоп +балансный из даташита АК.
Собрано 2 варианта:
- “Аудиофильский” - в питании VREF и аналоговых линий Nichicon Muse, Fine Gold, Elna Silmic II
- “Инженерный” - на Panasonic SEPC (OSCON).

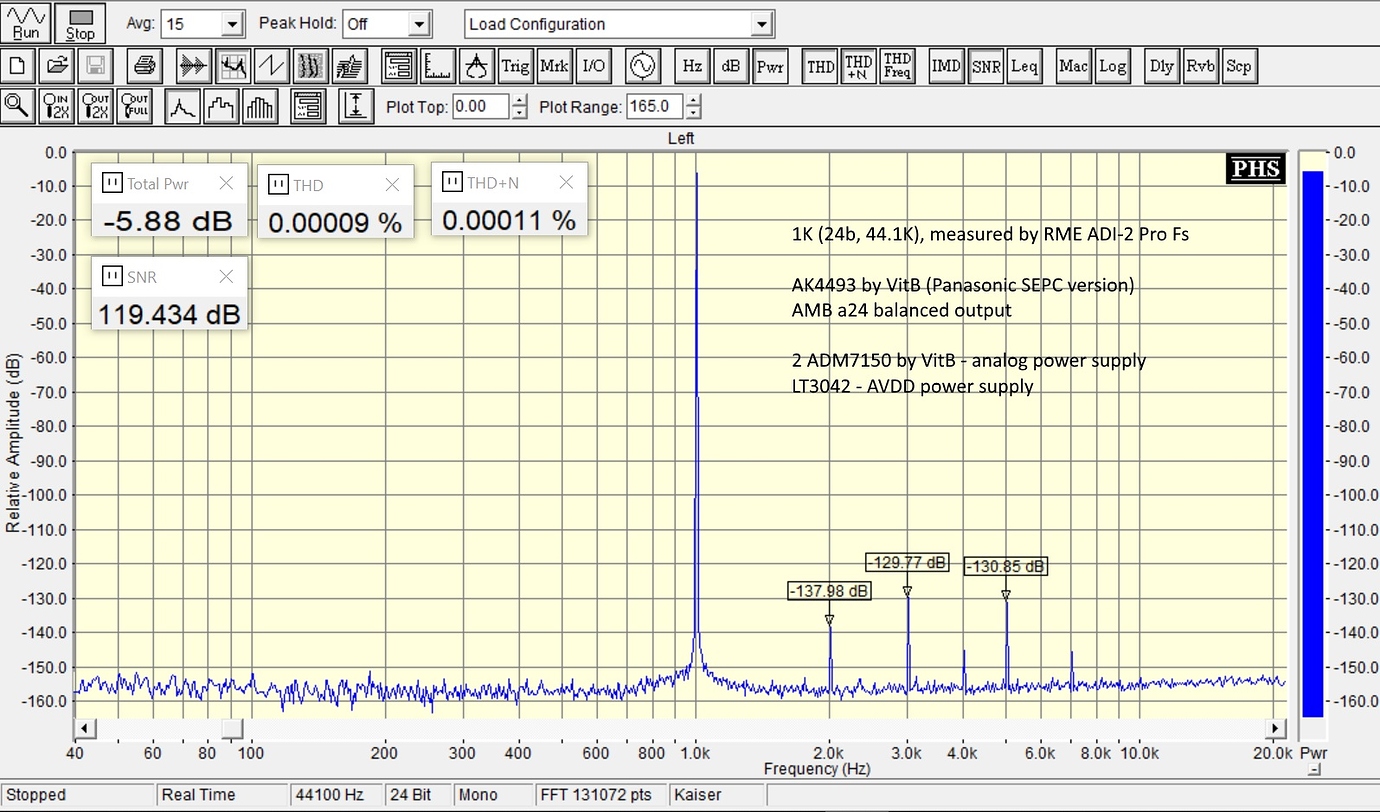

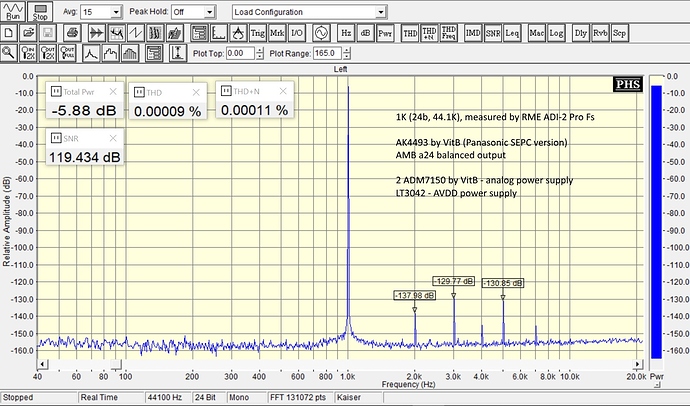

Результаты измерений - выходной сигнал ЦАП -1dBFS. Но, т.к. в RME уровень входного сигнала был выбран +19dBu, видим на измерениях -5.88dB.

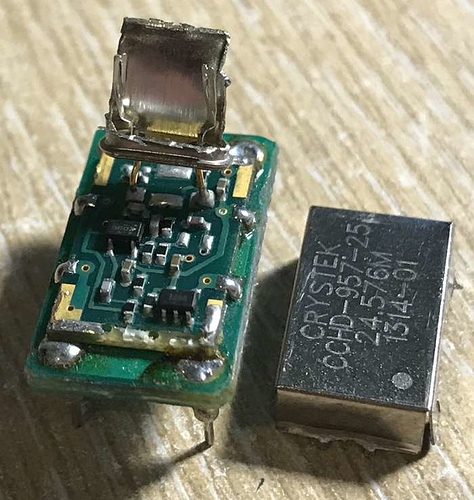

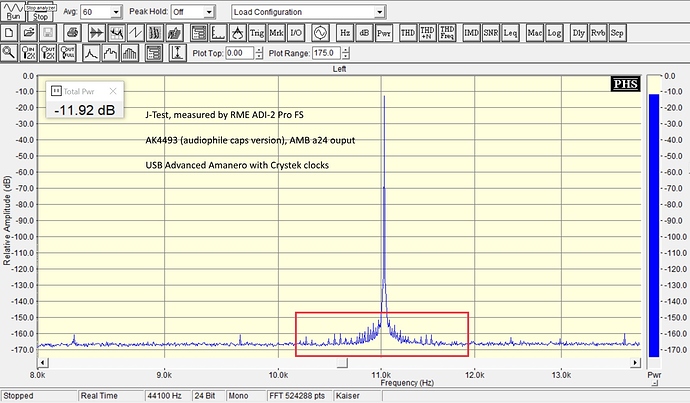

Джиттер (боковые спуры вокруг основного тона) при использовании USB Advanced Amanero c клоками Crystek 22/24МГц пренебрежимо мал (ниже 150dB). Привожу ссылку на версию “слышимых искажений” по версии audiosciencereview
“Аудиофильная” версия на измерениях нелинейных искажений показала себя чуть хуже (не сильно). Замена Panasonic SEPC на Nichicon Muse или ELNA не приводили к ухудшению характеристик, Nichicon Fine Gold показал себя немного хуже.
