Ага, переключатель Меломан-Аудиофил.
Мануал говорит о лучшем согласовании преда с чужими мощниками.
ООС советуют включать:
- когда РГ работает слишком резко или выходной уровень громкости слишком высок
- если межблок до мощника длиннее 3х метров (большие потери)
- если входное мощника меньше 50 кОм
Если есть сомнения - включать или выключать как больше понравится на слух
Ну и всегда отключать питание перед передергиванием обратной связи, нельзя их включать/отключать в разный режим для каждого канала.
Значит мейшу можно как пред использовать?
Нет это M2 Phono
Я совсем не разбираюсь в радио инженерии, поэтому скажу то, что мне когда-то поведали более знающие люди:
они говорили, что Р3 - это чуток “урезаный” Meishu Line: без дополнительного кенотрона и трансформатора для питания фонокорректора и без коммутации (вход - один и, соответственно, нет селекторов входов/выходов); и нет (так же) и ручки регулировки баланса.

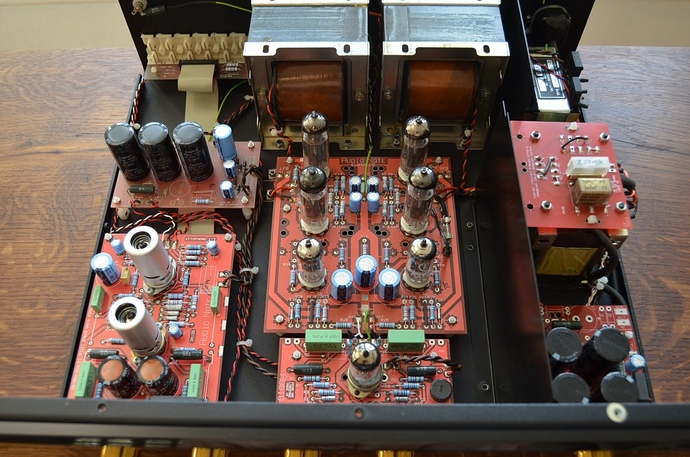

Вот фото Meishu Phono :

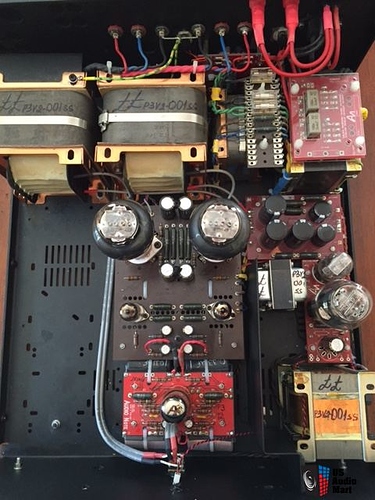

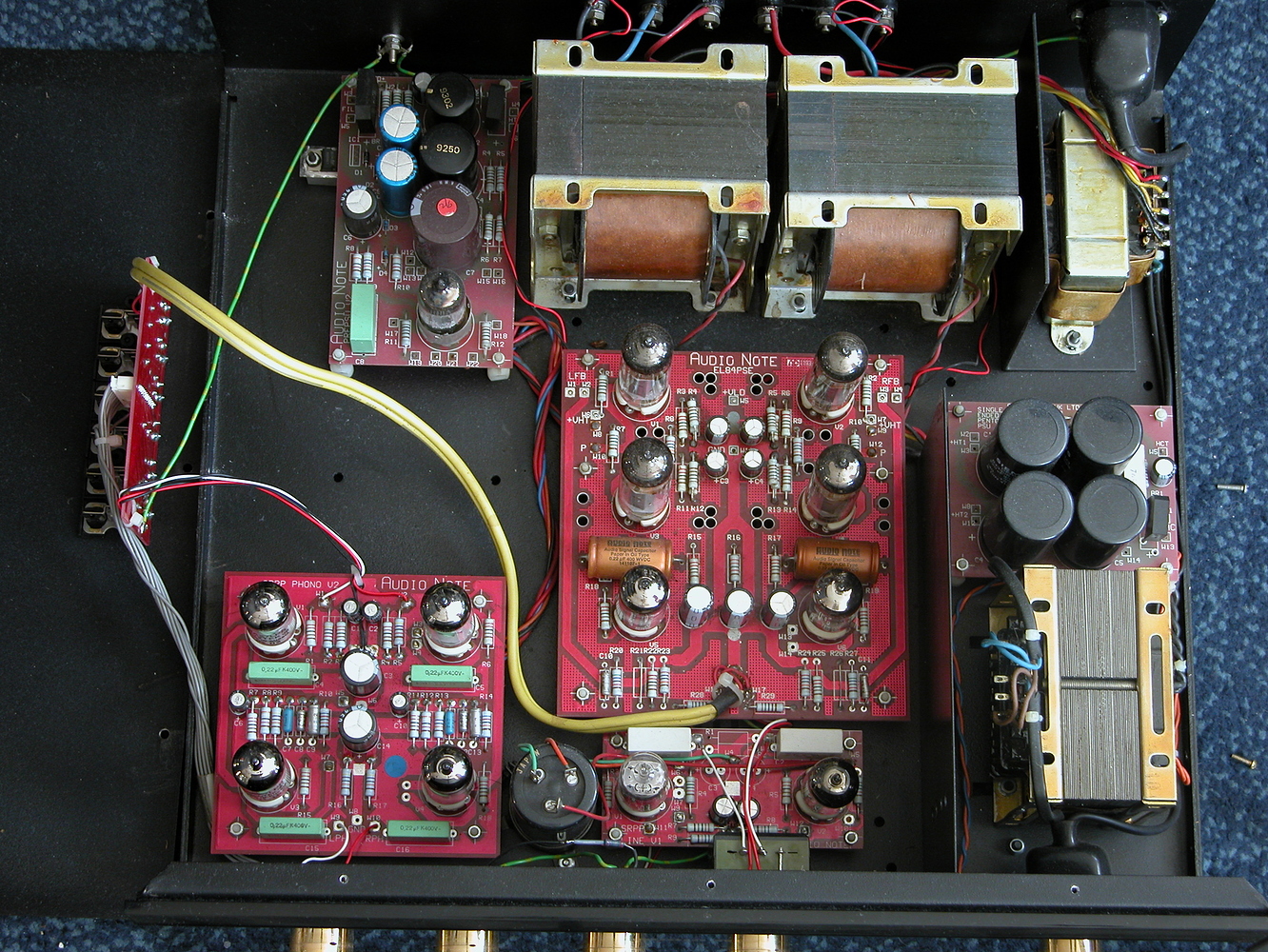

А вот фото Р3 :
Как я и писАл выше - в Р3 не хватает кенотрона 6Х5 (справа на плате только один 6Х5 и 5U4G) и одного трансформатора (я, подозреваю, именно для этого отсутствующего 6Х5).
А вот предусилитель М2 , это, как раз и есть часть Meishu - часть его предварительного усиления. Не важно - Meishu Line (соответственно - М2 Line) или Meishu Phono (соответственно - М2 Phono). Всё платы абсолютно идентичны входной секции в Meishu. Лишь добавлена в кенотронном питании лампа ECL82 - не знаю, для чего.
Сравните.

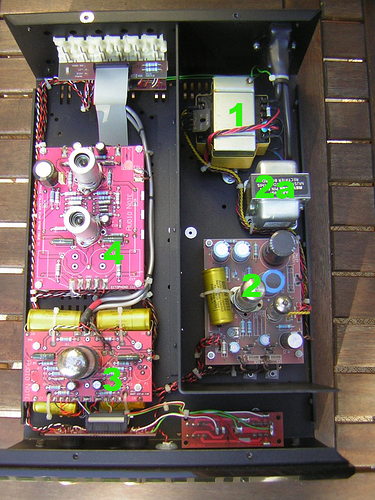

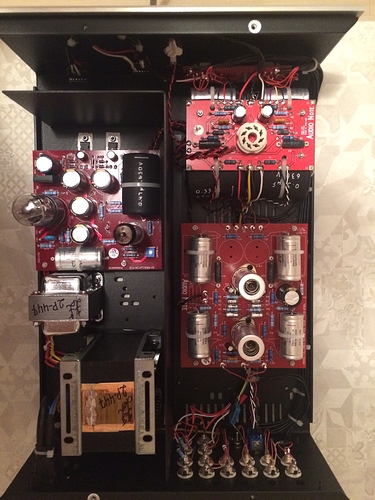

M2 Phono :

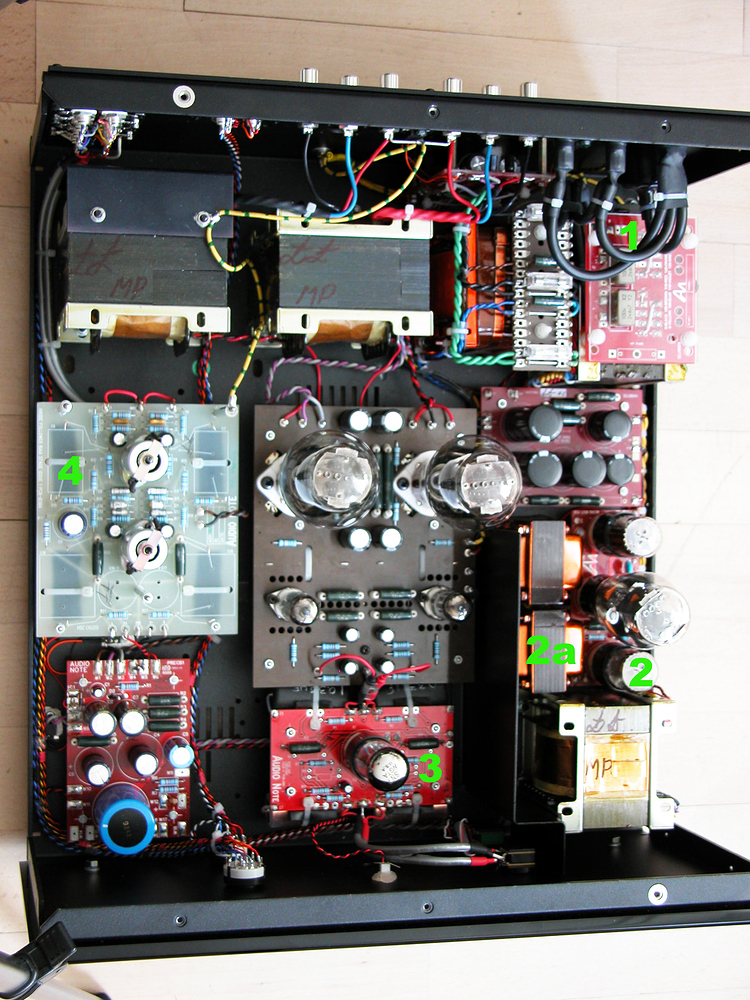

Meishu Phono :
1- входной трансформатор
2 - кенотрон 6Х5
2а - дроссельный трансформатор
3 - плата предварительного усиления с лампой 6SN7
4 - плата Phono
Если я чего-то напутал - поправьте, пожалуйста.
Вообще-то, мне говорили: считается, что Meishu это - М2 + Conquror. Но, тут тоже есть несоответствия в Conquror’е - как драйверы для ламп 300В в нём используются 2 х 6SN7, а в Meishu - 2 x 5687. И в Meishu 2 раздельных выходных транса, а в Conquror’е он в одном (как бы) корпусе - “сдвоенный”.
На истину не претендую, но ОНА (истина), как всегда - “где-то рядом”.
Фигасе! Не разбирается
ДО 2003 года так и БЫЛО. В Meishu был ВЫход с предусилителя для подключения дополнительно оконечника Р3. Для сосздания схемы bi-amping (двойное усиление). Позже Квортруп убрал это ВЫход.

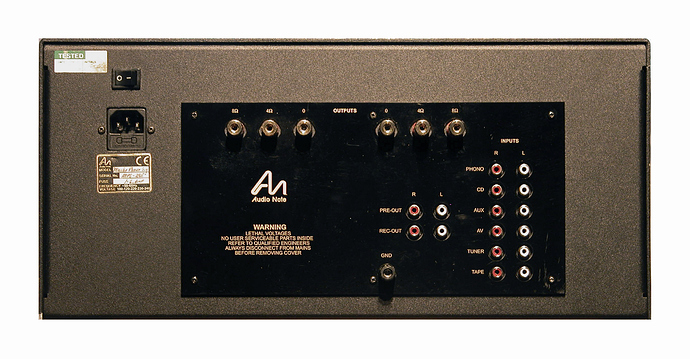

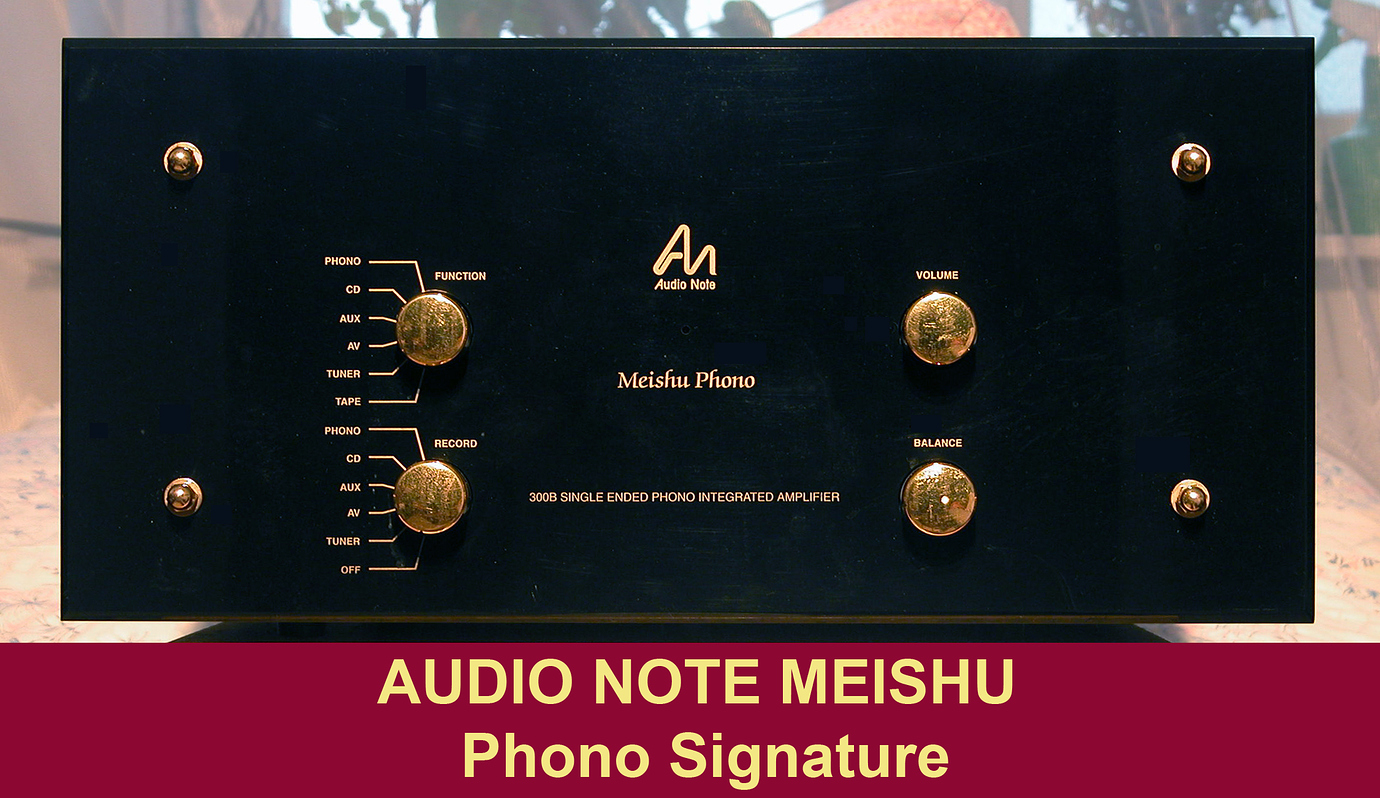

Вот фото старого Meishu 2003 года спереди и сзади:
Отдельно стоят разъёмы на выход с предусилителя (PRE-OUT)
и на магнитофон (REC-OUT).

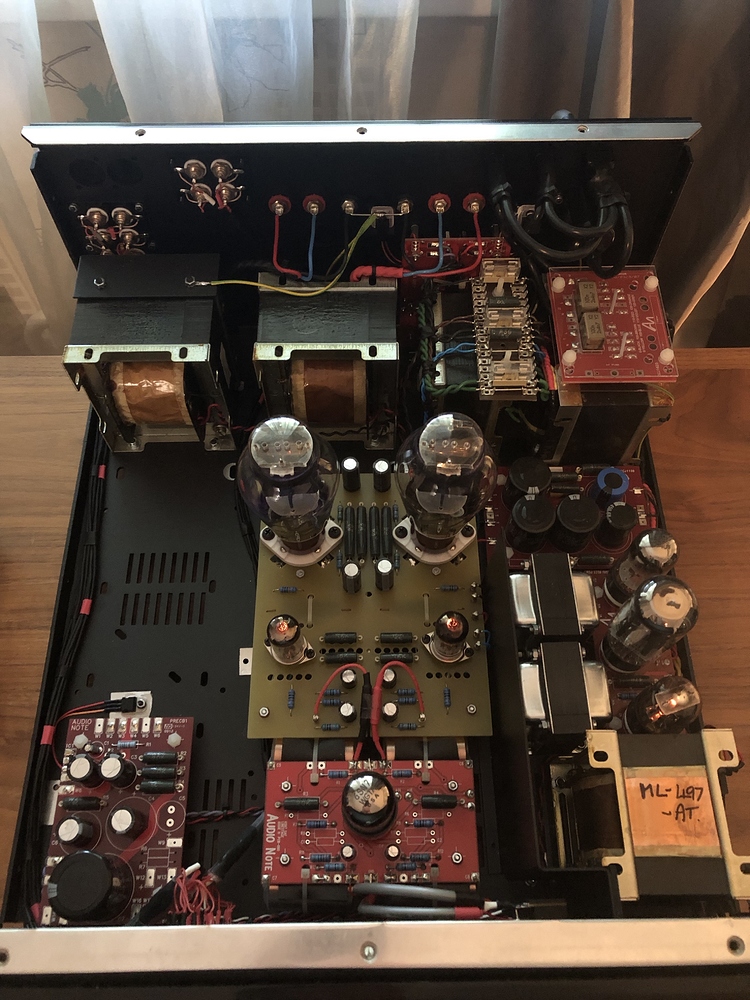

Михаил, в P3 (по ставнению с Meishu) отсутствует еще одна плата. Левый нижний угол Meishu, с синим конденсатором. Возможно она тоже нужна для фоно.
В лайне тоже есть.
https://www.dastereo.ru/uploads/default/original/3X/f/2/f27f73afcd85a7bae2dc19bb30cdca5b8b13943c.jpeg
Значит к фоно отношения не имеет, чисто по внешнему виду выглядит как сглаживающий фильтр
Мне ещё говорили так:
Когда версия Meishu Line, то тогда оба кенотрона 6Х5 работают на предусиление, когда Phono - тогда только один. Тот, который расположен ближе к “морде”.
У меня сейчас так (по этому совету) и стоЯт кенотроны: тот что получше - ближе к морде, тот, что похуже - за 5U4G, глубже, ближе к задней панели.
А, да точно!!!
Один 6X5 на драйверы 5687, а один на фоно и пред. Вот так.
А когда Line, то этот 6Х5 полностью работает только на пред.
Я же говорил - не разбираюсь!!!
Спасибо за уточнение!
Вот этот ОТО с пятью ручками, такой же как современный с четырьмя? Это не старый, играюший? Это типа того что был у меня?
это переходной, канадский
нет, не может быть
Такие аппараты Квортруп выпускал с 2003 до 2009 года. Здесь уже “упрощённый” фонокорректор и одна лампа в предусилении.
Самые “поющие” - это с “квадратными” буквами логотипа и входами на левой боковой панели.

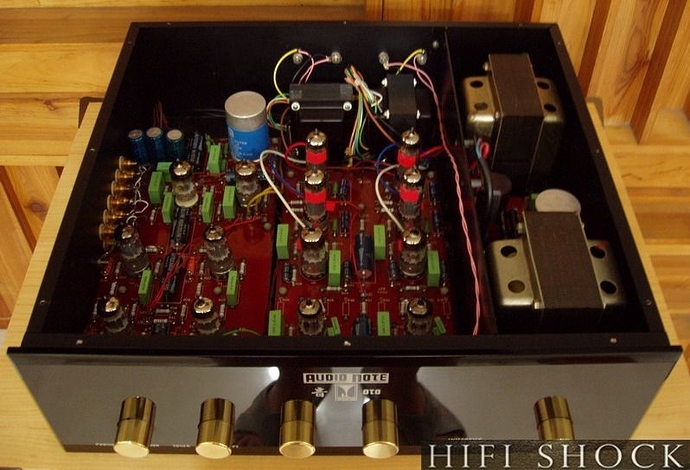

Вот такой примерно:

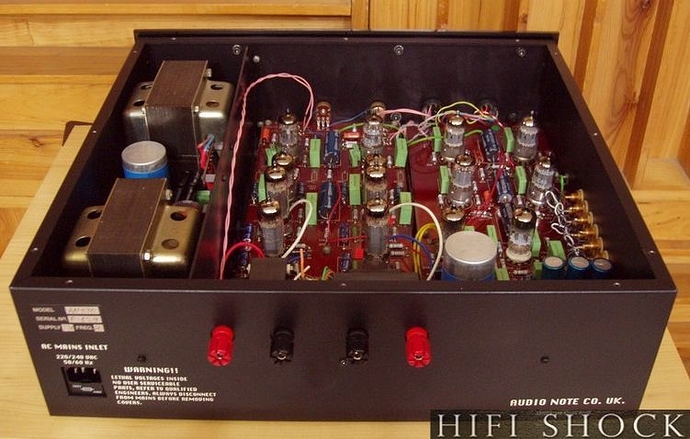

На втором снимке, правда РР, но, зато видно логотип и воды на левой панели.
А я то надеялся, ан нет, и здесь “ХБ/оливки/чёрные”…
Олег!
И, наверное, Вам бы больше всего понравился именно ОТО РР - он более “драйвовый” (“энергичный”) , и у него очень уверенный и плотный бас.
Самый классный РР - это ещё с логотипом Кондо.

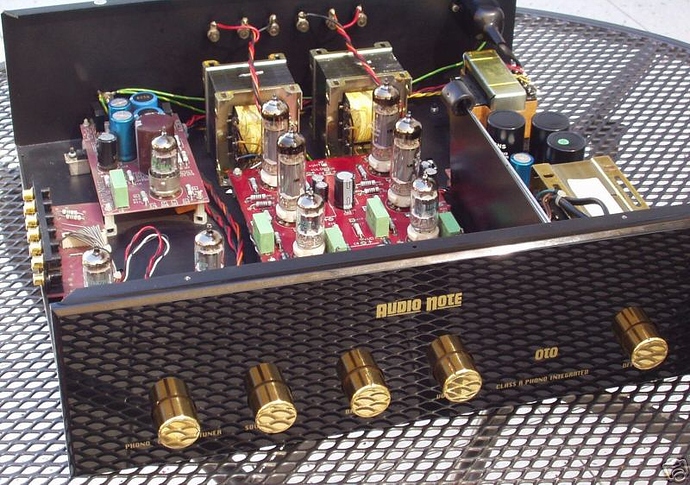

У меня был чуток “другой”. Вот такой:
