Примерно понимаю, хотя не до конца…
Трансики от Panasonic и от Naiko сильно греются, +52С и +42С, стаб на платке грелся соответственно до +38С и +32С, звук при этом больше понравился у Panasonic, детальнее, бас показался чётче, не резки и плоский как от Naiko, который грелся как раз меньше.
Не стоит. Для этой платки оптимально трансформатор с напряжением на вторичной обмотке 6-7 вольт. В бпс 6-1 9 вольт, радиатор на платке сильнее греться будет и только.
1 лайк

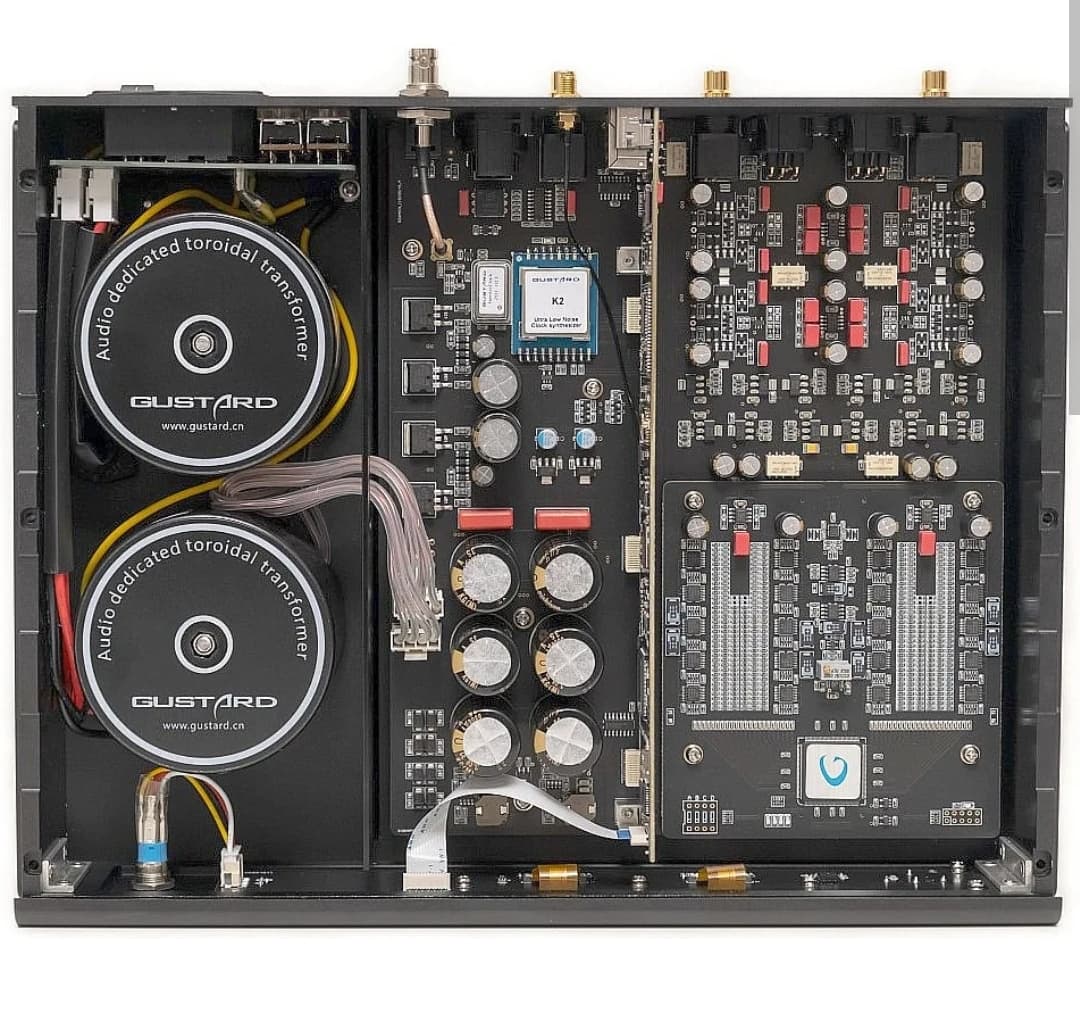

Gustard R26 вроде не самый плохой аппарат, сетевой, внутренний клок 10 мГц и торы…, как так? Что то разработчики не знают?
Они наверняка знают про бифилярную намотку и экраны. В отличии от серийных торэлов, которые планировал использовать Дмитрий.
И да, чего то они все таки не знают, коль скоро пермалоевые саркофаги на платы помогают Гусям играть лучше.
2 лайка
Немного не та тема, но пермалоевый саркофаг МЕНЯЕТ звук, да многим нравиться, но там что то улучшаем, чем то жертвуем, высокие (если не ошибаюсь) чуток придавливаются.
Кстати, начавший движуху по экранированию Gustard R26 @St1 не раз упоминал в Гусиной ветке, что внешняя фильтрация питания ему просто необходима, и сам питает через свой продвинутый сетевой фильтр с разделительным трансформатором, дросселями и т.д.
Обычно устройства на Ш-трансах или R-core менее чувствительны к шумам сетевого питания из-за меньшей межобмоточной ёмкости - часто их можно даже без сетевых фильтров питать.
Поэтому разделяю точку зрения Андрея @andlo по поводу выбора трансформатора. Предложенный им Электрон-Комплекс ТП2201 очень хорош. А если не нужны две вторичные обмотки, то и Электрон-Комплекс ТП1201 за 800 р. будет достаточен.
Отдельно хочу обратить внимание, что трансформаторы Электрон-Комплекс намотаны на ленточный магнитопровод. Ленточный магнитопровод намного меньше рассеивает паразитное магнитное поле по сравнению с магнитопроводами, набранными из плоских Ш-пластин.
2 лайка
Все эти рассуждения про прелести Электронкомплексов всегда очень интересно читать… Ровно до того момента, как послушаешь это замечательный блок питания.
2 лайка
Вообще-то речь про отдельный трансформатор, а не блок питания Электронкомплекс начального уровня.
Свитч Алексея Жидкова SQTech Matrix Net на этих самых трансформаторах Электронкомплекс:
2 лайка
Спойлер
Спасибо! Попробую " Электрон-Комплекс ТП1201 за 800 р." - нужна одна линия, только на Netis N4 с линейным стабом 5В, на чистый берег, чтобы было свое отдельное питания, обязательно после EMI фильтра на платке Lhy audio.
Цена вопроса не существенна, а попробовать все варианты и сравнить тоже интересно.
Про хороший ЛБП тоже думаю, узнаю какая сейчас есть возможность, конечно уже сравнивал разные варианты и понимаю, что от этого можно получить то, к чему стремлюсь.
И электролиты заменю где это будет возможно, на более аудиофильские, как понимаю смотреть в сторону Elna.
Ну это может говорить о том, что они не дороги и доступны. Но в данном случае ничего утверждать не буду, данного свича не слышал. Но слышал Электронкомплекс, которому пытался помочь зазвучать nasagov. Не взлетело, как говорят любители космоса. Может конечно не в трансформаторе дело.
В сетевой ветке были фидбэки о марках “благозвучных” электролитов применительно к специфике темы. Смотреть надо в сторону подходящих под задачу, а так же уметь их монтировать - избегать длинных выводов, избегать вероятности появления резонансных пиков на шине питания, избегать необдуманно больших номиналов ёмкости.
1 лайк
Андрей, Спасибо! Те что обсуждали в прошлом году с Вами с личке все купил, даже чуть больше. Чего не окажется, дозакажу уже в Аудиомании наверное.
Сам по себе трансформатор не панацея.
Важно, какой это трансформатор, хорошим развязывающим будет делеко не каждый.
И одного только трансформатора для годной фильтрации недостаточно.
Вот тут подробно писал.
Сейчас делаю более продвинутый вариант.
3 лайка
Думал мне показалось)
Вполне приличные трансформаторы. Я такие, когда-то, ставил в свои оптосвитчи. Сейчас заказываю трансы с низкой индукцией, по своей спецификации на заводе в Великом Новгороде. Отличные трансы получились на серийных сердечниках.
3 лайка
Транс .Hahn самое лучшее что можно представить, по звуку сразу слышно и они есть в чипе.
1 лайк
Не всегда и не везде. На соседней площадке один хороший человек плевался, что взятые по дешевке Ханны он смог усмирить только килоомными резисторами в первичку.

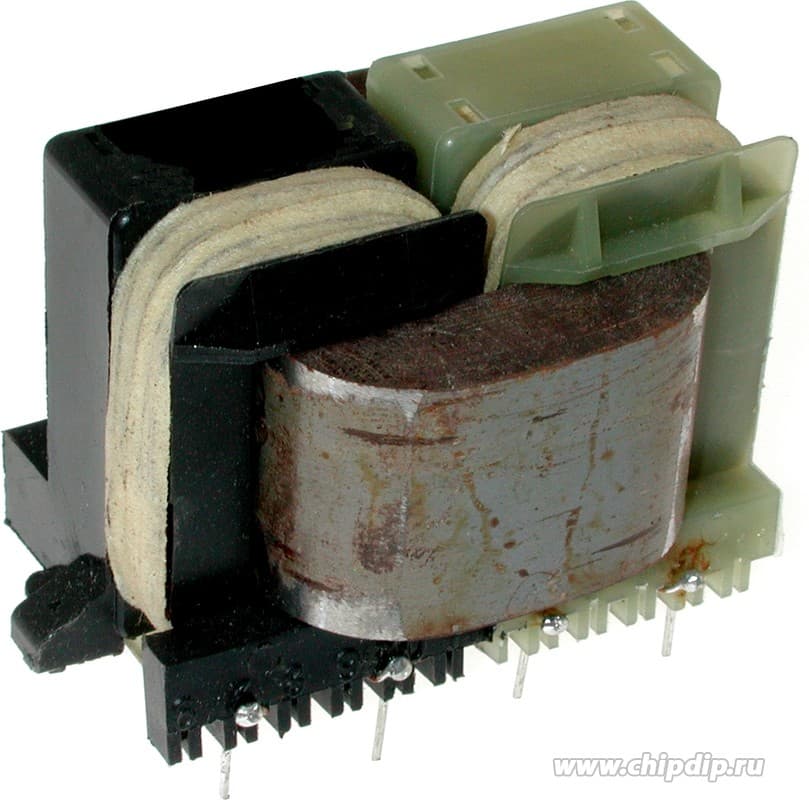

Из неплохих для Дмитрия (под LDO стаб на выходное напряжение 5 вольт) можно на вот этот взглянуть.
2 лайка
Хороший человек взял с неподходящими характеристиками и стал подгонять под проект, причем здесь hahn
При том, что шильдик производителя не означает 100% пригодности для наших узкоспецифических запросов. Так то можно и про тамуру вспомнить секционированную, но за ней только самому к самураям плыть придется.
1 лайк
секционирование увеличивает межпроводниковую емкость в разы. Это работает только в выходных трансах усилителей.
1 лайк
