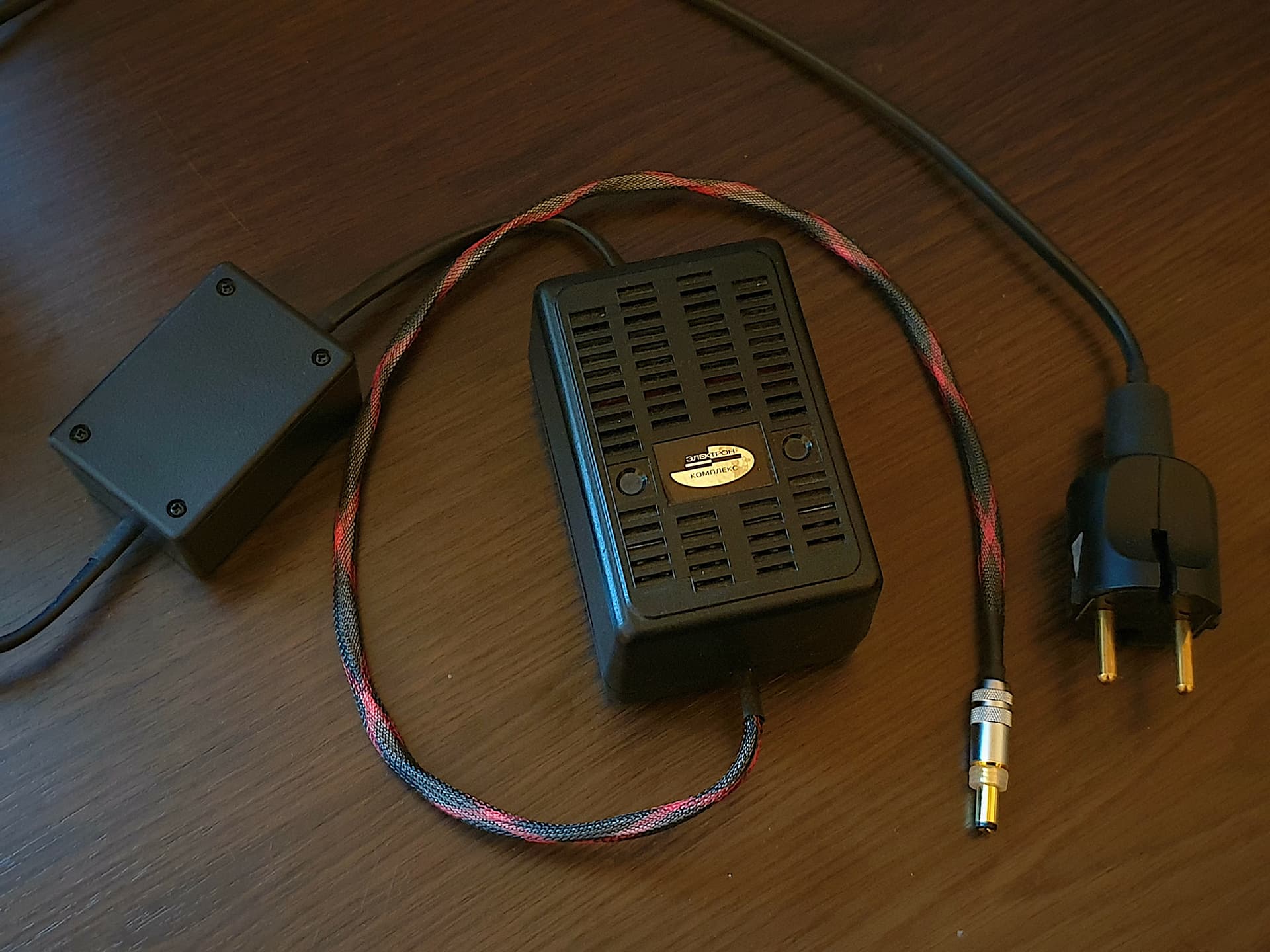

да, это она. В теории это неплохой 5В 1А источник с экраном от помех. а на практике - бп на стабилитронах это каменный век?
Это БП точно не для нужд звука )
это скорее от 133 логики
для лифтовых кабин )
1 лайк
Ну и где вы прочитали про ток 1 А ?
На корпусе написано 1,2 VA!
Это в лучшем случае около 0,2 А по току получится…)))
Да и общая схемотехника и комплектующие, действительно, совсем не для звука…
Это преобразователь переменных 6,3 В в постоянку 5 В)))
Куда его приспособить можно?
2 лайка
точно, максимум для плаща на бигле.
Проехали )))
upd. Замерил, дает 7.5 вольт без нагрузки
Получилось позавчера заменить на Netis n4 импульсный стабилизатор на линейный с Али LT7805 (LT1963A)
Этот Netis n4 на чистый берег на прием у аудио стримера на своей выделенной линии с платкой EMI. Такой же планирую сделать на грязный берег на передачу, тожа на выделенной линии с платкой EMI.
Теперь думаю, как организовать питание на оба роутера Netis n4, необходимо 6В и 0,5А потребление, но с запасом думаю пригодится 1,5-4А???

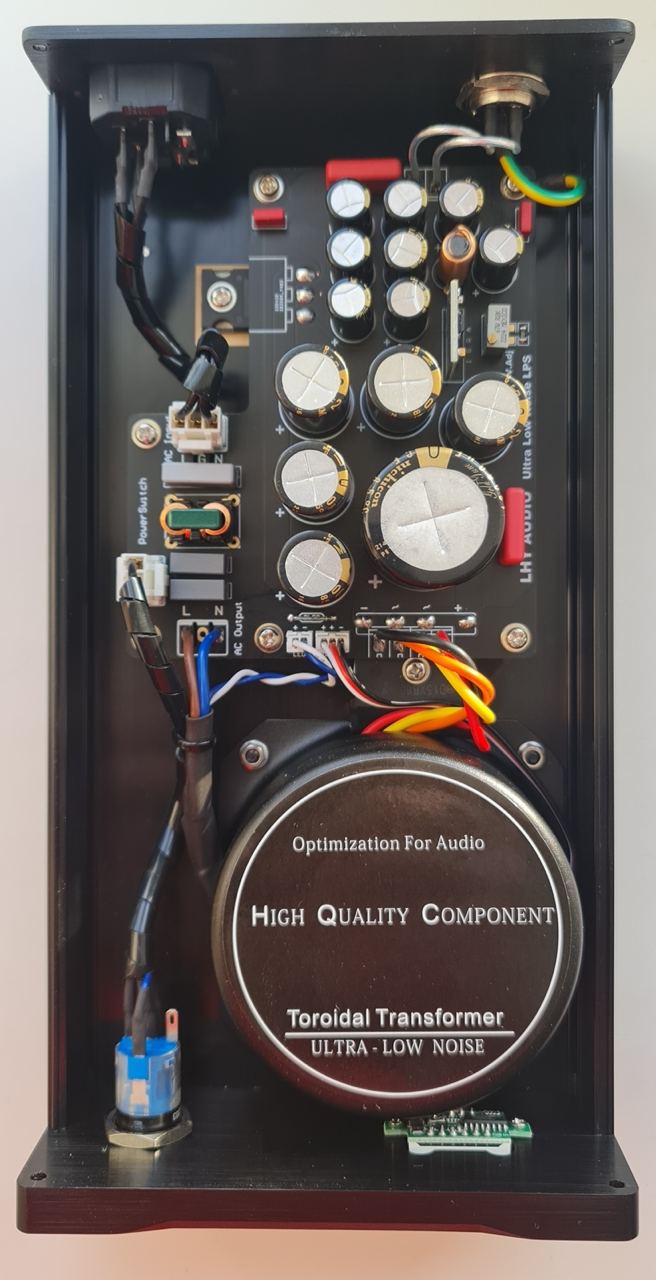

Сейчас имеется платка с Али Lhy audio с LT3042 на 5В и 1,5А.
Пробую подключать её к трансформаторам с разых ЛБП с Авито, например:
– Naiko D41-06-600 это 6V и 0,6А - грелся сутки, странно звучало, резче чем было раньше (до заменый стаба на Netis n4), транс грелся до +42С, а стаб на платке грелся до +38С,

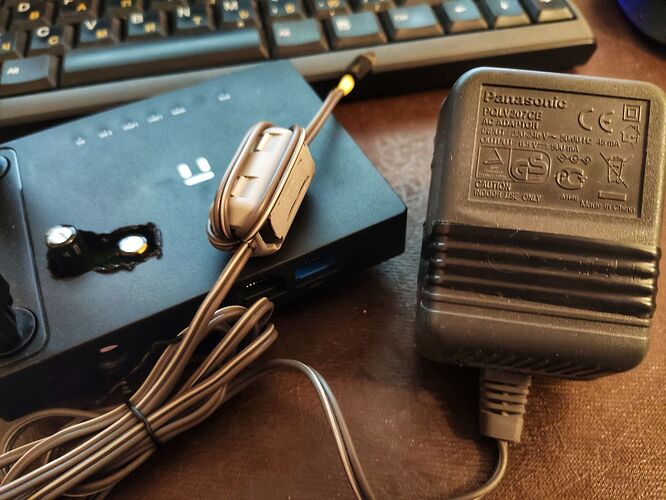

– Panasonic PQLV19CE это 5V 0,5А - транс греется до +52С, стаб на платке до +31С, уже вторые сутки работает, звук становится все интереснее, улучшения появлятся
Но переживаю с таким нагревом. Хотелось бы по прохладнее.
Есть еще ЭлектронКомлплекс БПС6-1 и AND Tb-182C два (один 6В 0,5а, второй 5В 0,6А).
Думаю, чтобы все они слабоваты или сильно впритык для Netis N4, и запас для качества не помешает, поэтому
изучаю вопрос - может под такую платку Lhy Audio с Али может ТОР приобрести? Например, Торел на 7-9Вольт, 2-4А?
http://www.torel.ru/products/index.php
http://www.torel.ru/products/transformers.php?SECTION_ID=263
ТТП-15 9В (1,67А ток нагрузки; 3А ток холостого хода)
или из ЧипиДипа
ТТП-30 (9В, 2.5А), Трансформатор тороидальный, 9В, 2.5А
1900р
ТТП-40 (9В, 4.0А), Трансформатор тороидальный, 9В, 4.0А
2160р
Подскажите, пожалуйста, правильно вижу как сделать? Или что-то может не так?
Возможно стаб уже ничего не стабилизирует из за просадки на его входе.
2 лайка
Для питания высокочастотного сетевого оборудования в сторону тороидальных трансформаторов нужно смотреть в последнюю очередь. Если доступен ЧиД то там есть чудесный трансик, для этой платки LHY.
3 лайка
Кстати. Если он уже куплен, то можно попробовать подключить его к DC входу платки LHY, и послушать что получится. Если склероз не подводит то падения 1 вольт для умощненной 3042 должно быть достаточно.
Можно подробнее, о чем речь?
Не могу понять, не специалист, пытаюсь разобраться.
- очень интересно! То есть Ш образный транс для цифры и платки Lhy audio может оказаться даже интереснее?
Спасибо за совет! Обязательно попробую, БПС 6-1 есть под рукой, сейчас он питает на грязном берегу свитч Zyxel ES108A v3
очень даже !
3 лайка
Именно. В силу минимальной межобмоточной ёмкости. Не зря же древние японцы, выпускавшие радиотелефоны, комплектовали их мелкими блоками на Ш трансах. Именно таким у меня Нетис и питается уже год. Ноль проблем.
4 лайка
А до +52С температура трансика от не него не сильно опасно? Это плохо? Или нормально???
110 денон и сейчас на Ш работает
да много кто люксман
акуфейс вроде
1 лайк
так то трансформатор греется по разным причинам ,
предельная мощность,
железо кровельное ,
но температура само собой чем меньше тем ловчее ,
однако до 65С я бы не переживал прям очень сильно ,
термопредохранители в трансформаторы вшивают 125С вроде )
1 лайк
До замены стаба на линейный на Netis n4, он на чистом берегу питался от
12В 4А А.Шокера
Который изначально покупался под НетТоп с Али на котором стоит Roon Server, к сожалению пока что под Win10, но планирую попробовать запустить хотя бы под Linux.
Потому что Roon Server с “известного сайта”, и версия Roon ROCK 1.8 ставится только если в биосе есть режим Legacy.
Но на этом моем нет топе процессор 11го поколения n5100 и в биосе уже только режим CSM
И перед заменой стаба, пока ещё был импульсный на 12В стаб, сравнил Netis n4 с ЛБП от А. Шокера,

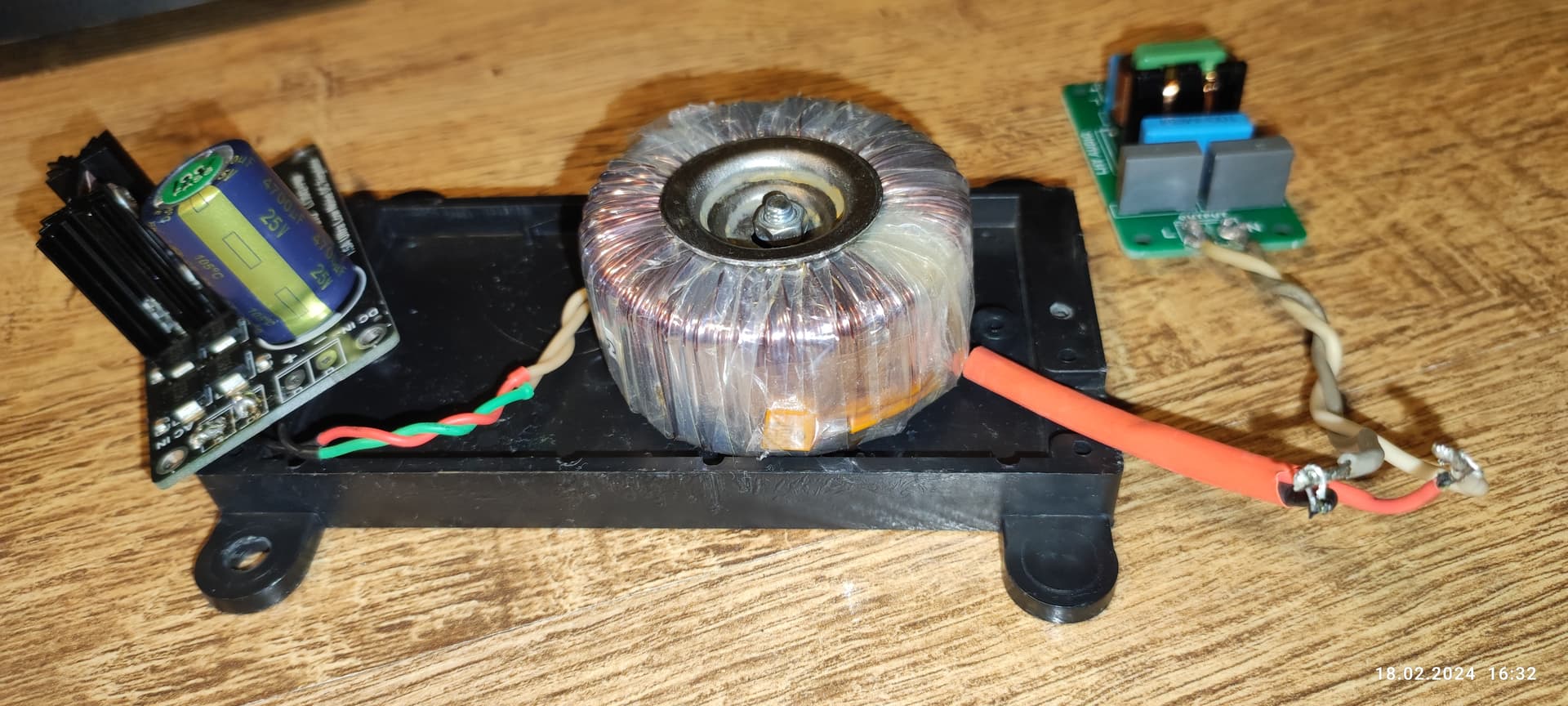

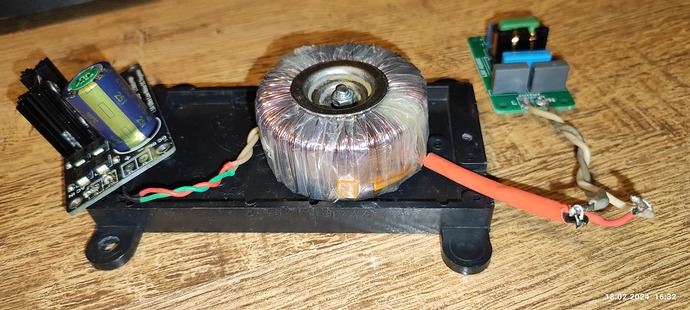

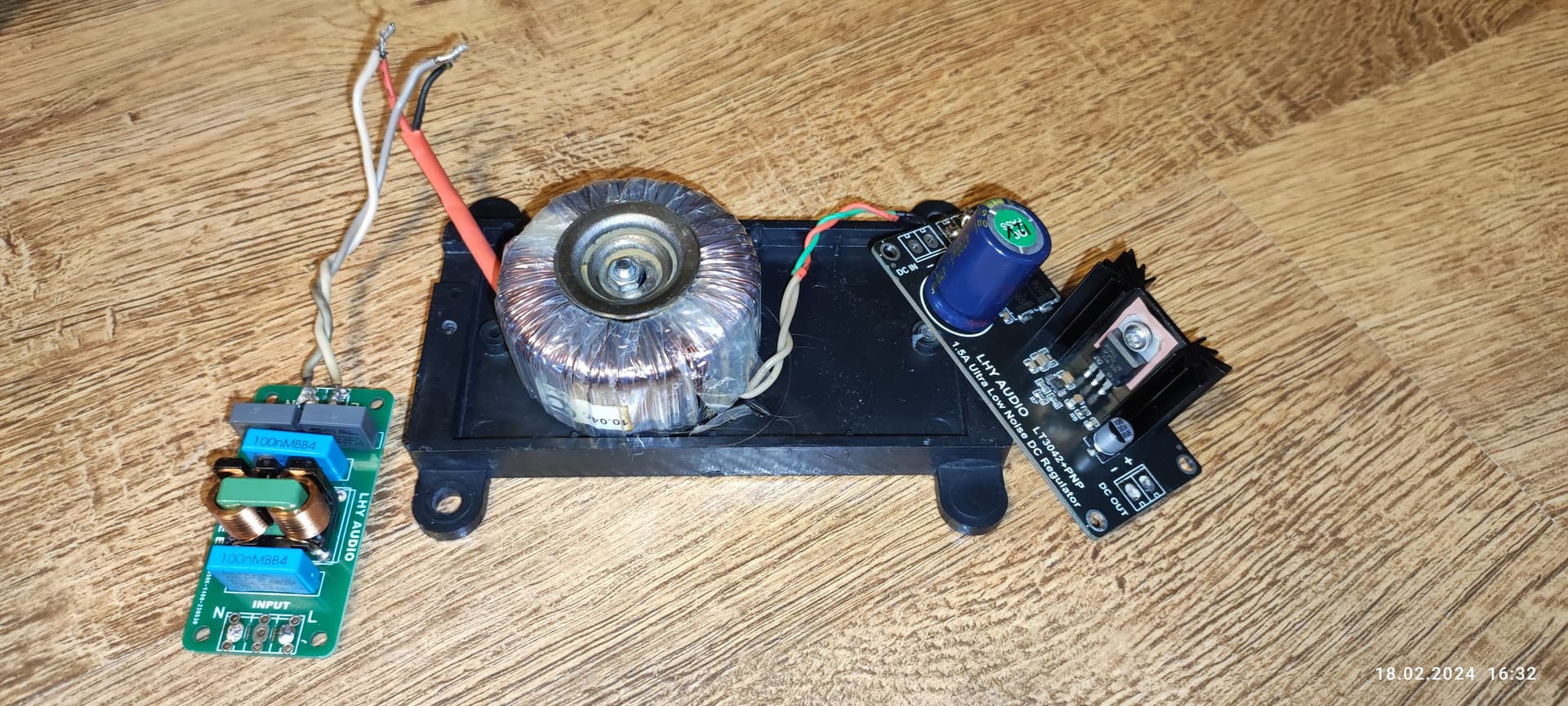

И с таким же Netis n4 от ЛБП на платке Lhy audio с Али 12В 1,5А и от транса тороидального, был в наличии от старого питания подъездного домофона
Звук платки с тором был более резкий и не такой комфортный, не понравилось ( по сравнению с мощным ЛБП А. Шокера)
Может ещё один ЛБП хороший заказать на 5В у А.Шокера?
На грязной на Netis n4 тоже понадобится, такой же?
Тогда и не городить с свичами, попробовать вообще без них?
1 лайк
Есть ещё вариант этап со всем этим хламом пропустить и сразу купить готовый хороший блок питания. Если ценить и свое время и результат в звуке, то это оптимально. Но если нравится возиться и много свободного времени, то это незабываемый опыт. Особенно если пару лет потратить, а потом сравнить с вариантом 1
7 лайков
Да! В том то и дело!
Хочется как лучше.
Но и эксперименты интересны получаются, приходит понимание по изменится звука, без сравнения это все может теряться, не так явно ощущается что и как звучит.
Время конечно находится, но затягивается, на год два.
При этом планирую менять электролиты в Netis n4 обоих, коммутаторах, на платках, а это сейчас прийдётся где то заказывать, ждать. Хотя бы в Аудиомании Nichikon и или если повезёт Elna.

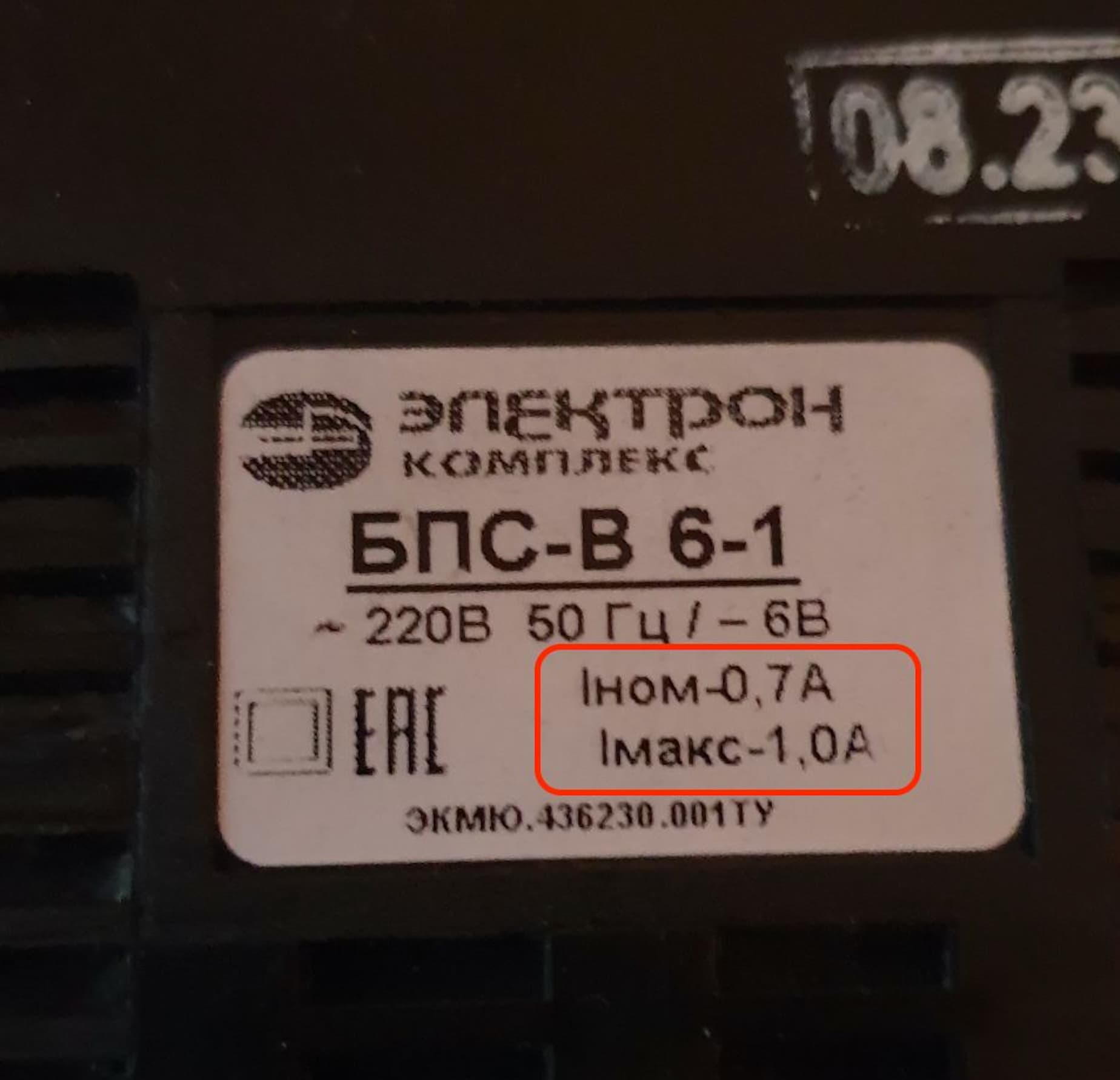

Имеющийся у Вас ЭлектронКомлплекс БПС6-1 полностью удовлетворит по питанию Нетис 4, да еще и без всяких просадок и перегрева с запасом!
В рабочем режиме у того потребление порядка 0.42А, работайте с ним спокойно.
А если в ЭлектронКомлплекс заменить штатные емкости, провода и коннекторы на более качественные, поставить фильтр EMI, то получится совсем хорошо и будете довольны долгое время, пока не подберете ультимативный ЛБП из другого ценового сегмента!
Попробуйте для начала…
3 лайка
Ничикон не надо ИМХО
