Shoker
(Alex)
26.Апрель.2023 04:30:27
1
В продаже тёплый ламповый предусилитель с выходом на наушники вот из этой темы:
Доделал один максимально странный проект, почти спонтанный. Обычно я не делаю OTL усилители, хотя бы потому что побаиваюсь выходного конденсатора, который обычно ставят электролитический, со всеми его утечками, потенциальным пробоем, и т.п. Но, подоткнув как то на выход своего лампового буфера наушники, я в очередной раз призадумался.

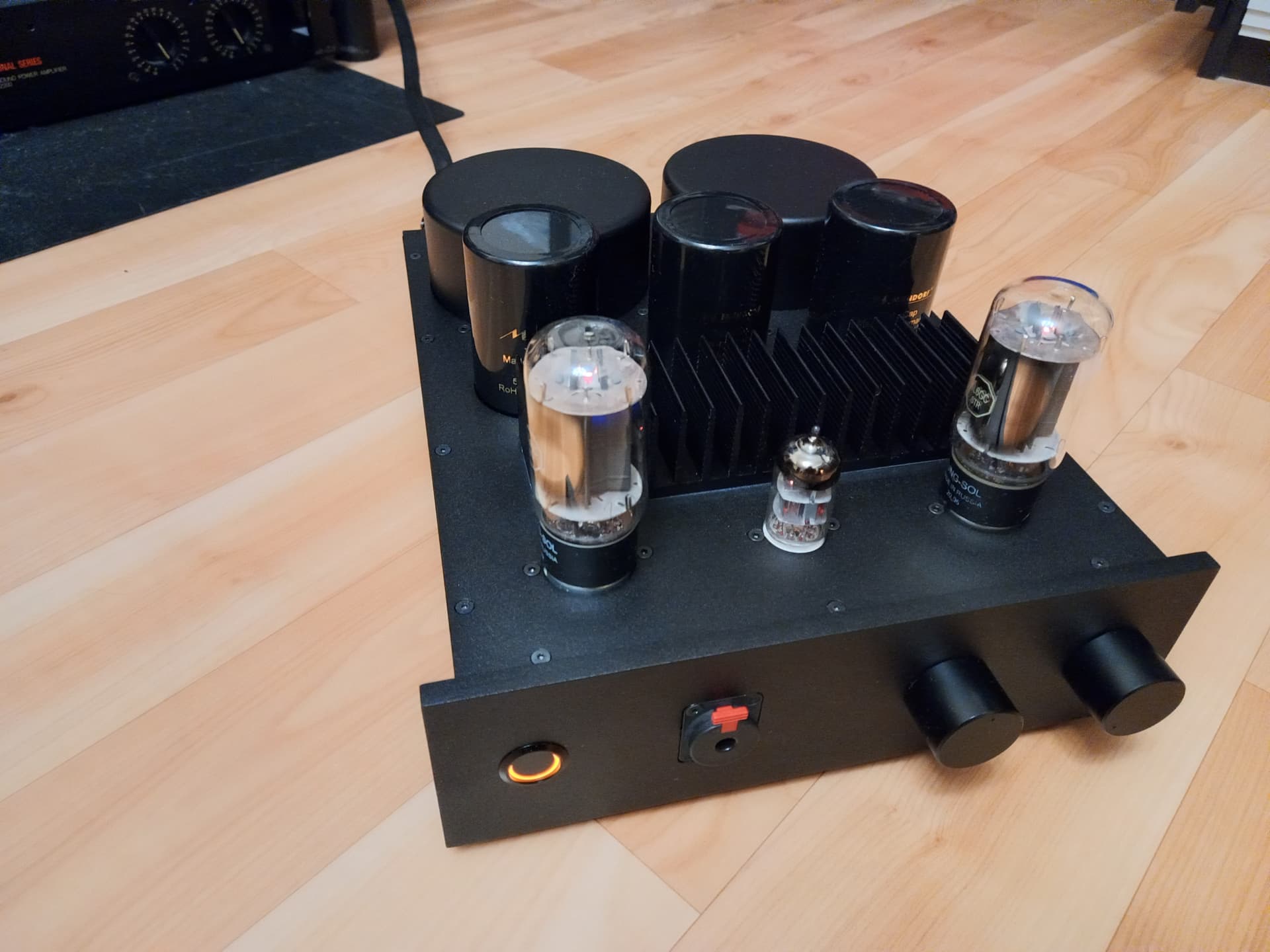

Собственно - самый наверное неадекватный OTL усилитель/преамп:

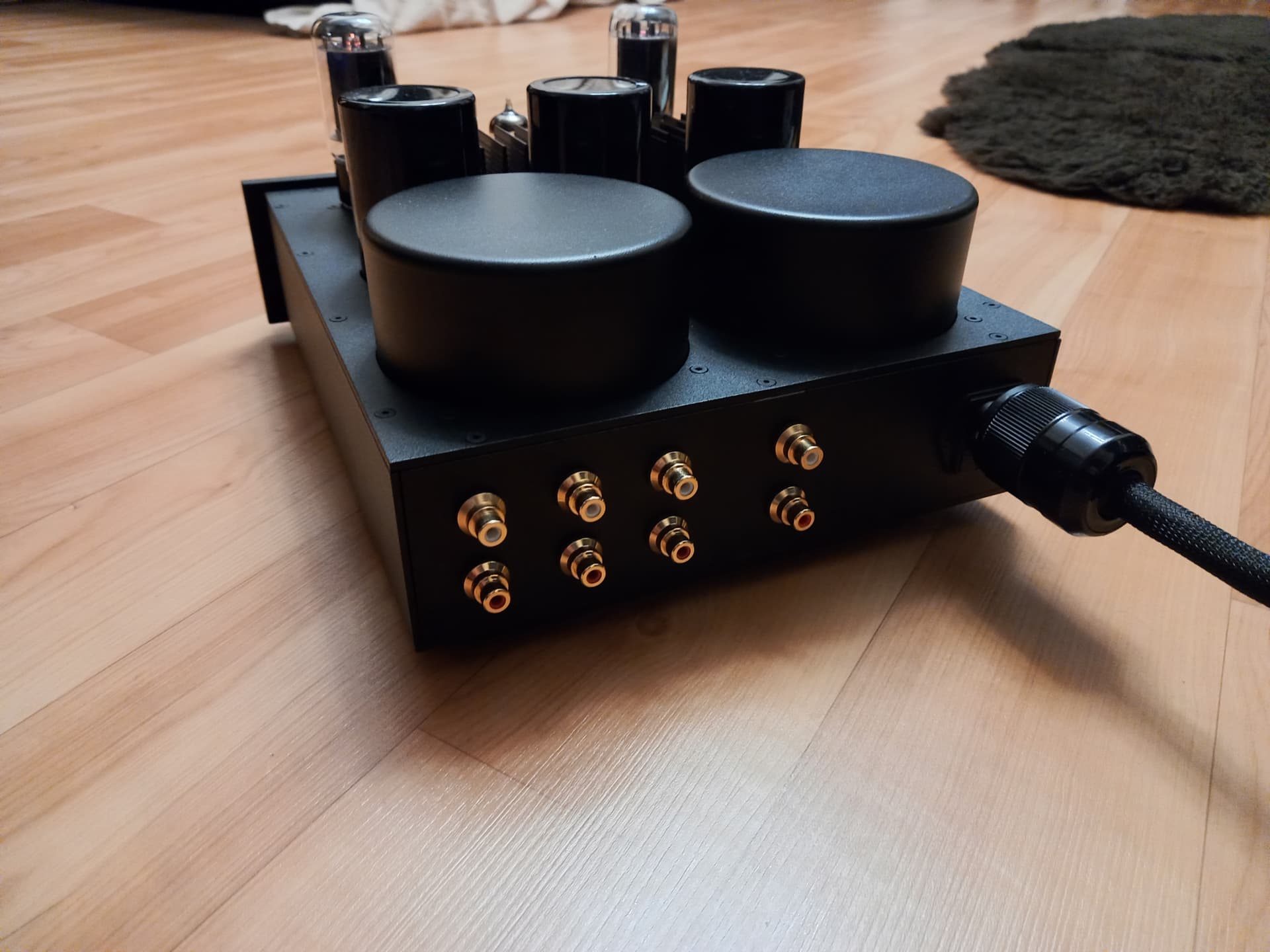

[20230410_222039]
[20230410_222118]

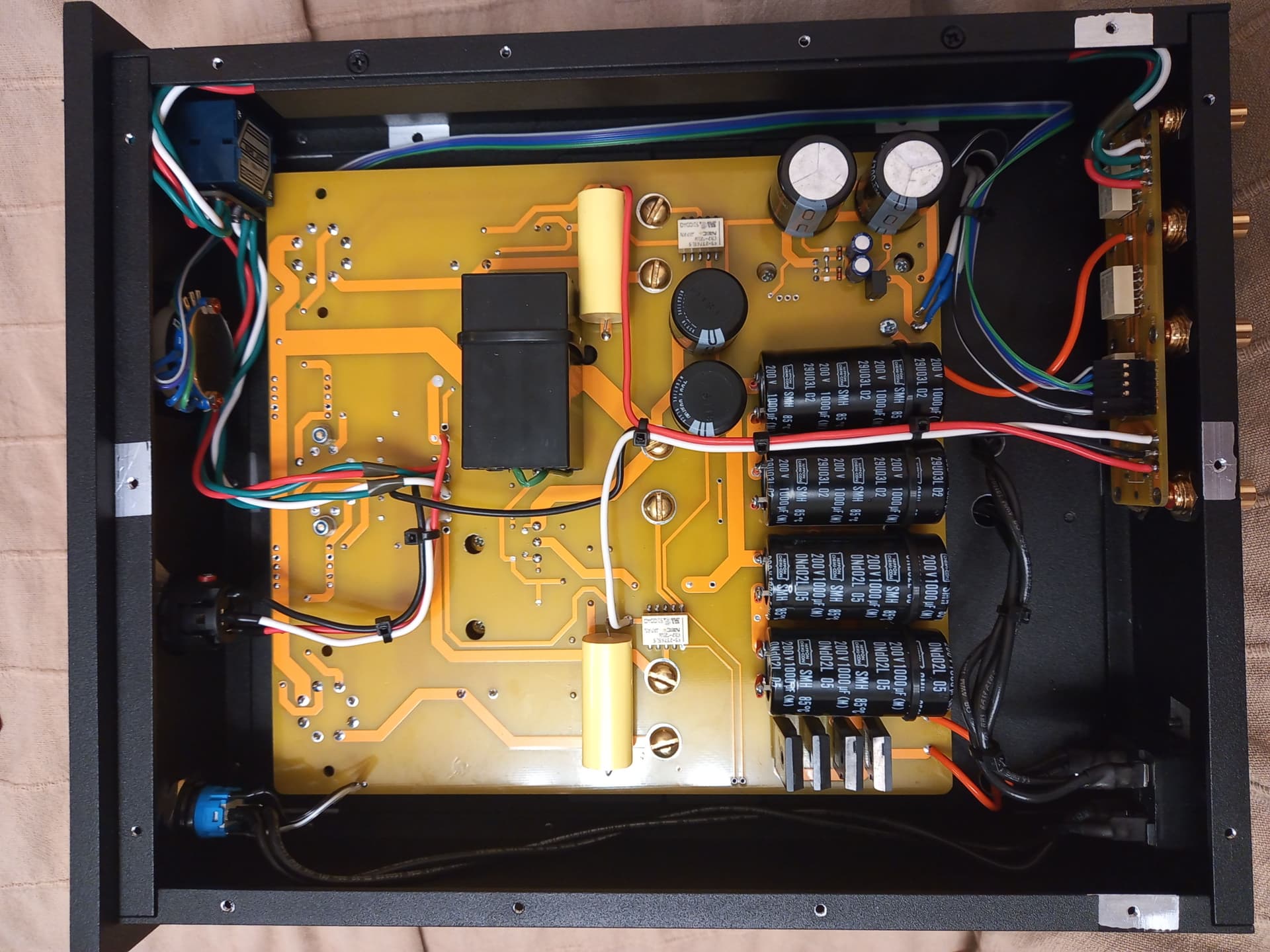

Внутрянка:
[20230410_220705]
Вначале я думал собрать его весь на лампах 6922 - одна на входе, и штук по пять в параллель на выходе. Но потому почему то захотелось воткнуть большую лампу, и поставил 6L6GC. Да, не самый хороший выбор, с её довольно высоким внутренним сопротивлением, но вот нравятся они мне.
Собственно на выход, чтобы сильно не мучиться, поставил Mundorf TubeCap, на 100мкф. И один такой же по питанию, сразу после фильтра на полевике.
Транса по питанию два - один анодный один накальный. Накал всех ламп стабилизированный, анодное фильтрованное. Сигнальные цепи максимально короткие, а линия от входов до РГ засунута в экранирующий кожух. Так же поработал над оптимизацией разводки земли, в результате фона нет от слова вообще. Трансы в двойных экранах, чтобы точно не мешали никому.
Входа три, это всё же типа преамп. Выход линейный так же имеется. Есть релейная задержка от хлопков при включении/выключении.
Измеренное выходное сопротивление на наушниковом выходе получилось около 100 ом, на линейном около 200 ом. Ток покоя выходных ламп порядка 85ма.
Понятно что это всё не про низкие искажения и прочие технические штуки, это концепт на поиграться. Но звучит очень даже красиво
Если кому то интересно, то как всегда - пишите в личку. Сделан только один экземпляр, и дублировать его я вряд ли буду. Проверенным форумчанам могу дать на послушать.
Забыл написать - по факту мощность на низкоомные наушники совсем небольшая, поэтому если пользоваться ушным выходом то на высокоомные наушники. У меня с сенхами 650 очень хорошо зашло.

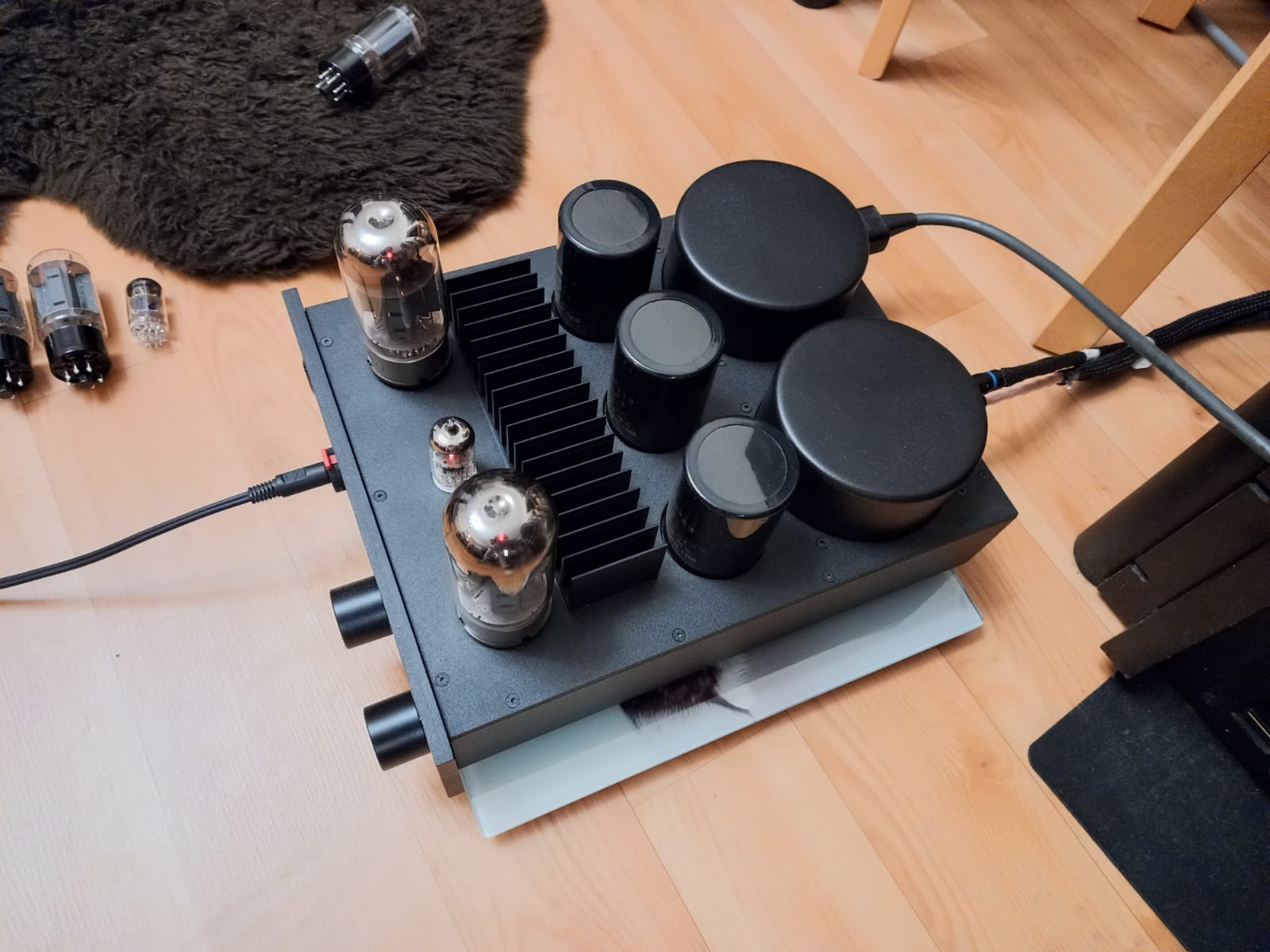

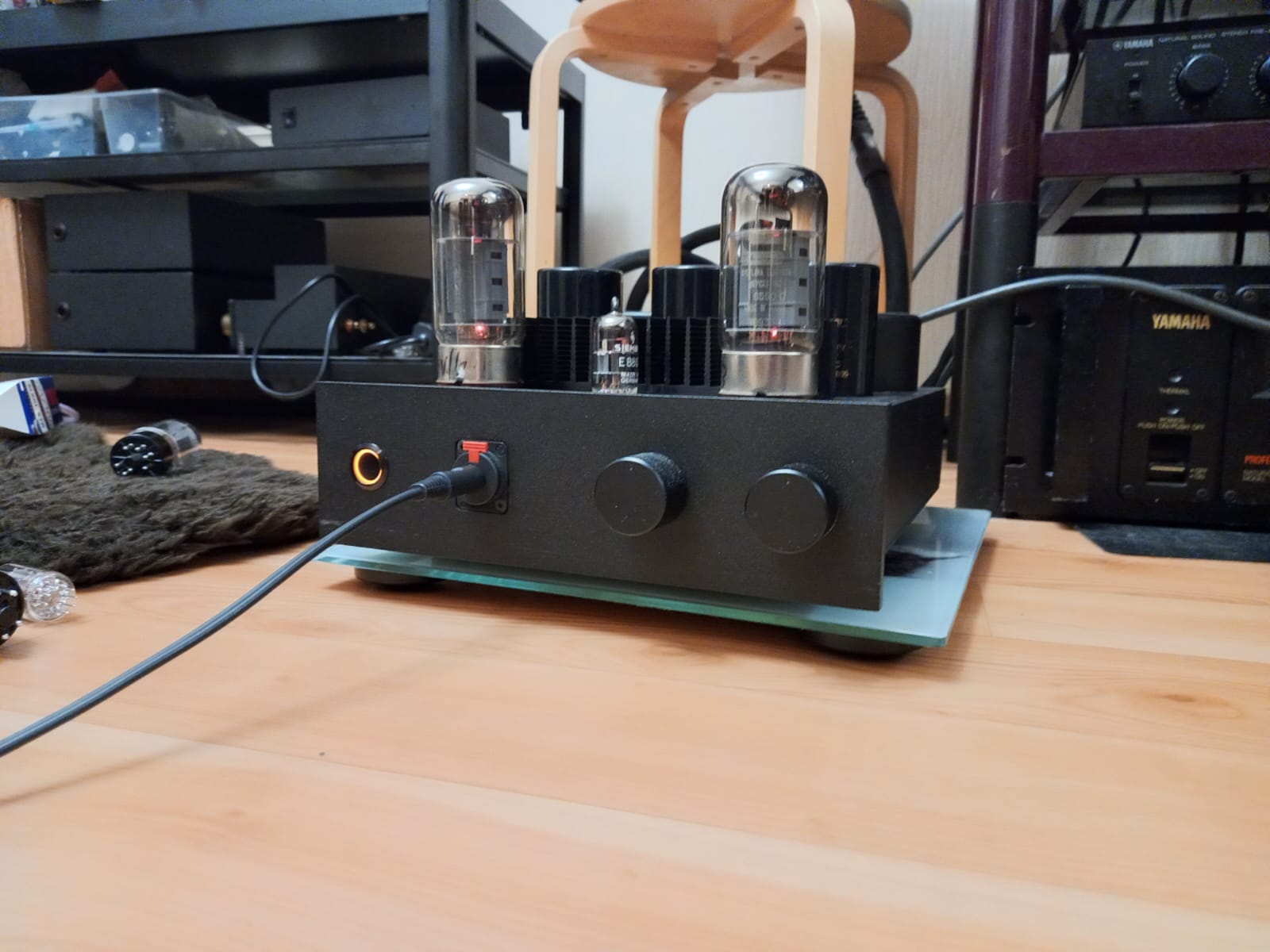

В результате небольших игр с лампами, комплект там сейчас установлен такой - Siemens E88CC на входе, и пара Svetlana 6550 на выходе. Звучит потрясающе - открыто, мощно, красиво.
Цена в комплекте с указанными лампами 125 т.р.
Пересылка на покупателе.
10 лайков
Здравствуйте. Схема ваша или повторение известной?
Shoker
(Alex)
03.Май.2023 05:54:02
3
Здравствуйте. Схема полностью моя. Хотя конечно если по учебникам поискать то там это всё есть, тут вариантов то не особо много.
3 лайка
Shoker
(Alex)
20.Июнь.2023 04:01:54
5
Можно взять аппарат под залог на послушать. При очень большом желании даже с пересылкой, но только за счёт принимающей стороны
Shoker
(Alex)
25.Ноябрь.2023 12:13:28
11
Есть возможность немного снизить цену для посетителей бара, обращайтесь если к лампе присматриваетесь
На динамические наушники типа верхних Sennheiser, Denon или Fostex просто идеально заходит
