Михаил, а можно чуть подробнее про этот момент? Что за генерация, насколько это типичное явление, и как включены цепочки. Кенотроны вроде же не усилительная лампа…
2 лайка
Добрый день,
ответил в личке.
2 лайка
Здравствуйте, Михаил. Недавно приобрел Cd проигрыватель Philips первого поколения TDA1541, cdm2/10 все дела. Аппарат с неплохой косметикой. По поводу замены конденсаторов, синих филипсов, да и остальных, прояснилось в соответствующей теме, по поводу обновления точек пайки тоже. Спец смазка для механики тоже куплена. Вопрос в чем, чем отмывать платы ясно, с этим богатый опыт. А вот по поводу пластиковых деталей корпуса и механики, если не секрет, чем моете? Не поплохеет ли 40 летнему пластику от изопропанола?
2 лайка
Здравствуйте,
откровения про то, что и как делается, всё же имеют свои границы, ибо know-how.
Кому хочется чтобы было перфектно, присылают, и не пытаются заниматься самодеятельностью.
Но, чтобы облегчить вам жизнь - изопропил никак не влияет на пластиковые детали, если в нём их не кипятить.
13 лайков
Винтажные CD плееры — первые поколения плееров Philips:
Возвращение к жизни Philips CD104
Итак, следующий в линейке, после CD100, основополагающий проигрыватель компакт дисков с приводом CDM-1 и DAC на двух TDA1540.
Наш уважаемый собарник, Алексей @Den5, в свое время не очень удачно приобрел такой плеер, правда, его вины в этом не было. Обстоятельства в тот момент сложились так, что единственным вариантом покупки был «дистанционный», без возможности лично осмотреть и проверить товар.
Продавец же оказался из тех, которых обсуждают за столиком «Обман и разводы на Авито при покупке и продаже аудио» .
Получилось как в том меме про Ожидания и Реальность. Кроме огрехов в косметике, аппарат еще и работал кое-как: трей открывался с трудом, закрывался не до конца, очень грохотал при этом. Режим “PLAY” не всегда включался, диски то считывались, то нет, треки могли бессистемно перескакивать или проигрыватель останавливался.
Поскольку Алексею нравятся эти плееры и у него есть другой такой же, но с апгрейдом от Дениса @nasa.gov, ему хотелось восстановить 104-й до аутентичного состояния, т.е. получить полностью исправный и без апгрейдов аппарат. Проштудировав разные варианты, Алексей решил отправить плеер мне, несмотря на расстояние.
После снятия крышки и беглого осмотра стало ясно, что внутри покопались выдающийся рукосуй и не менее одаренный рукожоп, не знаю в какой последовательности. Не было ни одного места, куда бы ни влезли уродливые клешни этих неумельцев.
Вот, как должен выглядеть сток сверху и снизу и что оказалось внутри описываемого Филипса.
Один элемент всё же, каким-то чудом, уцелел. Это была плата DAC и аналогового выхода. Но кроме нее, живого места там больше не было.
Очень много сил и времени было потрачено для приведения в чувство механизма загрузки диска.
В отличие от большинства CD плееров, которые вы когда-либо видели, в CD104 это просто-таки монументальный агрегат.
Он представляет из себя тяжеленный П-образный короб из толстого железа, в котором смонтированы трей, клэмп, всевозможные рычаги, тяги и пружины, электродвигатель, редуктор, концевые выключатели и плата управления.
Не ленились и не экономили.
Как вы заметили, дорогие читатели, конечно, всё было измазано недокументированной и некачественной смазкой, которая превратилась в копролиты и не снижала трение, а наоборот затрудняла движение деталей.
Мотор трея с редуктором, над этим узлом пришлось изрядно потрудиться.
Прежде всего, сильно пострадала ось большой шестерни. Уму не постижимо, с какой целью её лупили молотком (или чем-то ещё), но в итоге «шляпка» оси (1) была расплющена и загнута так, что канавка, в которую устанавливается пружинная стопорная шайба (2 – неповрежденная канавка), была уничтожена. Шайба не надевалась на ось и её поэтому разогнули и как-то нацепили на ось. Но она не фиксировалась и держалась на честном слове. Ну и естественно, после молотковой доработки ось оказалась немного погнута.
Канавку прорезал заново, теперь шайба держится прочно и большая шестерня не люфтит на оси.
Большая шестеренка тоже была пострадавшая.
Из-за совокупности факторов, погнутой оси, неоригинальной ведущей (маленькой) шестеренки и отвратительной смазки некоторые зубья «разлохматились».
По этим же причинам весь этот узел работал очень шумно, издавая «дрррррр», и всё вращалось с большим усилием.
Даже после выпрямления оси, пришлось подбирать шестеренку из шести, купленных в разных местах, чтобы редуктор вращался легко и тихо, но при этом зубья шестеренок имели хорошее зацепление.
Некоторые зубья на выдвижном лотке были отколоты.
К счастью, осколки нашлись в недрах аппарата, и их удалось приклеить.
Весь механизм был полностью разобран для того чтобы отмыть каждую ось, втулку, шайбу, ролик. Мотор и шкивы тоже пришлось отмывать от каких-то липких соплей.
Досталось даже, казалось бы, несокрушимому П-образному шасси механизма загрузки диска.
Его согнули!
А в нем сделана прорезь, которая является направляющей для движения трея. Нарушенная геометрия, конечно, осложняла движение.
В этом месте не могу не упомянуть о тоннах шлака “мудрых советов” по ремонту техники, которыми забили по самоенемогу интеГнет и Youtube, в частности, «эксперты» и «мастера», с апломбом транслируя свою рукожопость и непонимание, как непререкаемую истину. И немало людей посмотрев это, начинают считать себя искусными ремонтниками и лезут в аппаратуру, доводя её до плачевного состояния.
Вот один, советует настраивать положение клэмпа и высоту столика, на который ложится диск, сгибая всякие рычаги отвёрткой, вставленной в первые попавшиеся технологические отверстия.
В то время как разработчики предусмотрели ряд специальных элементов, пружин, концевых выключателей, которыми производятся все настройки.
Продолжение следует…
90 лайков
Возвращение к жизни Philips CD104
Продолжение и окончание.
Забыл упомянуть, что это делалось не сейчас, а много месяцев назад, но с тех пор найти свободное время для спокойного графоманства как-то не удавалось.
На последних двух фото в предыдущем эпизоде был виден один из концевых выключателей положения трея.
Промыть и удалить окислы с контактов и отрегулировать его положение – это не все, что необходимо для восстановления правильной работы этого узла.
Как водится, подобную технику «обслуживают», что в загранице, что у нас, обильно заливая «очистителями контактов», что провоцировало еще большие проблемы.
Разъемам эти орошения кроме вреда ничего не приносят. Медь начинает окисляться, изоляция входит (иногда) в химическую реакцию и всё покрывается зелёной слизью, контакт между проводником и пружинным контактом либо драматически ухудшается, любо пропадает вовсе.

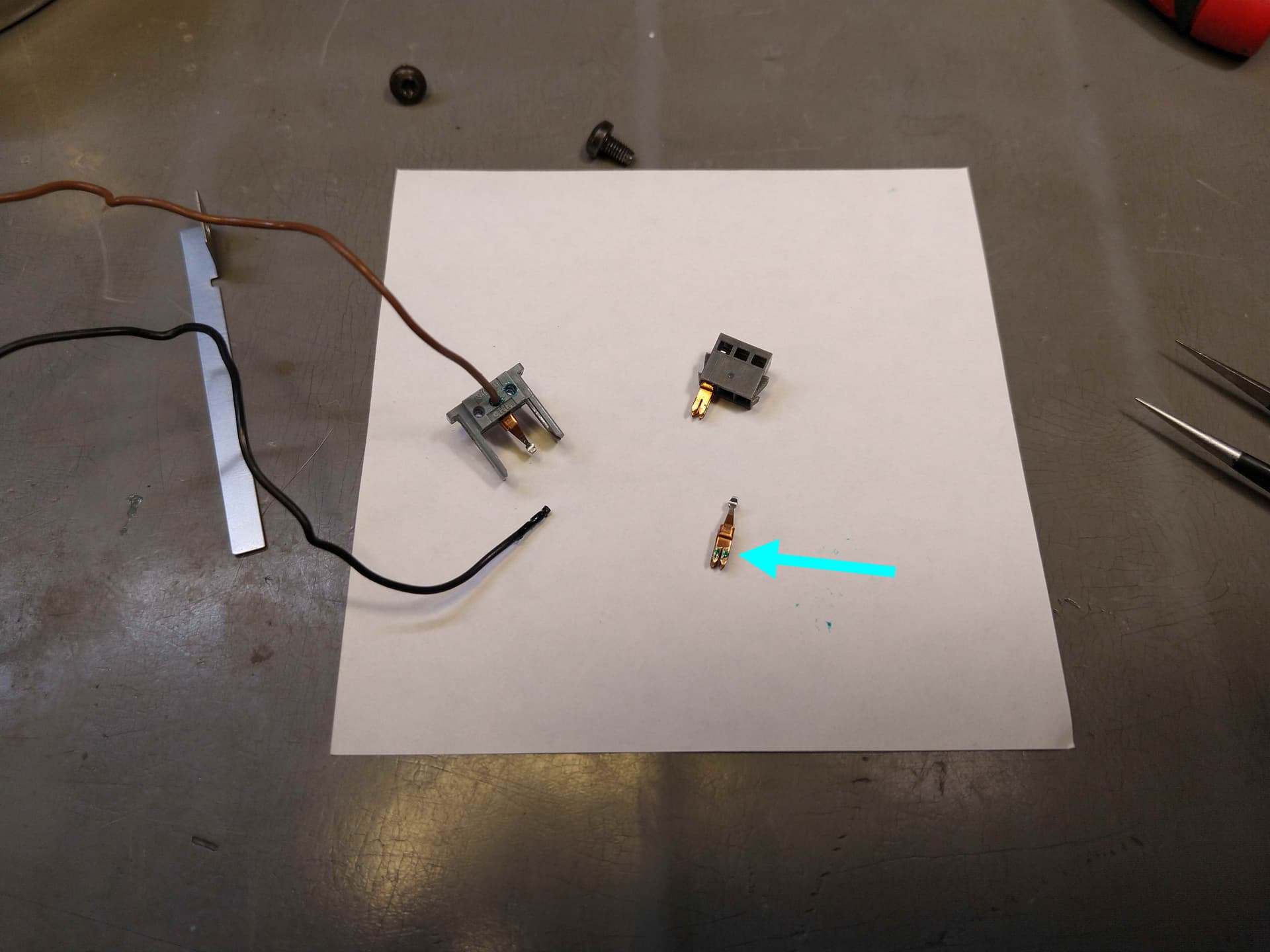

Таким образом, большой частью работы стала переборка абсолютно всех разъемов в плеере (о чем будет еще ниже по тексту), ну а началось всё со всего одного простого двухконтакного разъема этого концевого переключателя.
Блок электрического питания
Для начала посмотрим на плату БП со стороны печатных проводников.
Кроме виртуозной пайки восхищает вызывает недоумение, что они сделали с лаковой маской?
Ну ладно, хотели заменить детали, но зачем же всегда уничтожать печатные проводники?
С обратной стороны узел выглядит спокойнее, но, только с первого взгляда.
Бог с ними с Ничиконами, Бог с ними, с китайскими электролитами…
Ну, вонзили их вкривь и вкось…
Но, в глубине нашлось более интересное.
Ой, что это?
А это костыль, который изобрел неумелец вместо сгоревшего регулятора -18в.
Собственно, в самом костыле ничего порочного нет, на сгоревший произвольный транзистор в корпусе ТО-220 напаяли стабилитрон, пару резисторов и копеечный Jamicon.
Ну, ОК, для сиюминутного теста сгодится, но зачем было это выдавать за «отремонтированный аппарат» кому-то из предыдущих владельцев?
Тут надо пояснить, что это находиться в ответственной линии питания чипов DAC.
Ничиконы… недолюбливаю я новодельные.
Вроде свежие на вид, но уже большая утечка, и угол фазы никуда не годный.
Полный демонтаж, отмывка.
Силовые элементы поставил на радиатор через новую термопасту.
Новые электролиты правильных ёмкостей (а не как до этого – что было, то и воткнули).
Полноценный регулятор -18в.
Сервоплата
На сервоплате пытались сделать рекап по какой-то «альтернативной * » технологии и с сомнительными деталями.
После частичного демонтажа и отмывки, половина электролитов была заменена на новые, остальные проверены и вернулись на место.
Дело в том, что в CD104 уже почти нет синих филипсов, а стоят чёрные ничиконы, которые давно уже не выпускают. И они, по результатам проверки, живее всех живых. Во какие конденсаторы делали!
Ну, а поскольку стояла цель сохранить оригинальное звучание плеера, то и менять исправные электролиты, которые установлены на заводе – совсем не нужно.
В CD104 начали пробовать применять двухсторонние платы, в связи с чем и появились т.н. «гриплеты», которые были предтечами современных металлизированных отверстий. Но эти сквозные соединения тогда получались как-то не очень, и с возрастом деградировали. Так что их надо было восстановить, пропустив через каждое отрезок проволоки и пропаяв с обеих сторон.
Плата DAC и аналогового выхода
Как я говорил выше, эта плата, по удивительной случайности, оказалась единственным местом, которое не тронули рукожопы. И это очень хорошо.
Она населена теми же черными ничиконами, а на выходе стоят подлинные 5532 Signetics.
На этой плате понадобилось заменить лишь один неоригинальный конденсатор, укрепить гриплеты и выпаяв все разъемы, промыть места под ними, так как там были подтеки с некоторой электропроводимостью.
Последним штрихом было убрать размочаленное безобразие
И переподсоединить заново “разделанный” кабель линейного выхода
Как можно заметить, в этой модели Филипс применил еще одно новшество, довольное большое количество SMD элементов.
По сравнению с CD100, где нет SMD, по мне так это ухудшение для звука. Но как есть, так есть.
Привод CDM-1
Бесколлекторный мотор вращался не совсем свободно, свингарм практически подклинивал. Видимо, их тоже чем-то «смазывали», потом это «что-то» засохло, и стало препятствием.
Сняв упорную скобу ротора мотора получаем доступ к ротору-маховику.
На оси он закреплен гайкой, отвернув которую, можно его снять и вытащить ось вместе со столиком (шпинделем).
Ось, на удивление, оказалась в очень хорошем состоянии, фактически без износа.
После этого получаем литое шасси с механикой свингарма и оптикой и все остальное.
Ось свингарма сделана в виде болта, который проходит через шариковые подшипники и закрепляется гайкой. Ей же регулируется натяг этих подшипников.
На плате статора видны пресловутые датчики Холла.
В упорном пятаке мотора тоже была засохшая смазка.
Старые электролиты и недокументированные новоделные ничиконы стоит заменить на новые панасоники с низким ESR.
После тщательной промывки и смазки правильным маслом, механика собирается в обратном порядке и регулируются осевые зазоры.
Причем, правильно сначала выставить среднее положение линзы электронной регулировкой, а затем под контролем приборов, механически выставить высоту шпинделя (столика).
(Но можно конечно и обрвыки пачек от лекарств подсовывать
)
На двух связанных платах управления и индикации потребовалась замена нескольких электролитов и всех тактовых кнопок. Ну и опять гриплеты.
Всё. Надоело писать. Закругляюсь.
Дальше окончательная сборка и регулировка.
Внутри, при разборке, обнаружились две неприкаянные запчасти.
Хорошо, что не потерялись. Без них тоже всё работало бы отлично, но вот «аутентичность в деталях» была бы утрачена.
Одна оказалась штатной пробочкой, удерживающей жгуты проводов.
Другая устанавливается в передней части, под механизмом.
Еще одна деталь, которую современные технологи посчитали бы лишней, накладка, закрывающая торец платы БП и крепящаяся к радиатору охлаждения мощными саморезами.
Не ленились.
Хотя деталюшек заменено, на первый взгляд, не так уж и много, труд получился если не титанический, то очень объемный, благодаря накопанному прошлыми “мастерами с пониманием”.

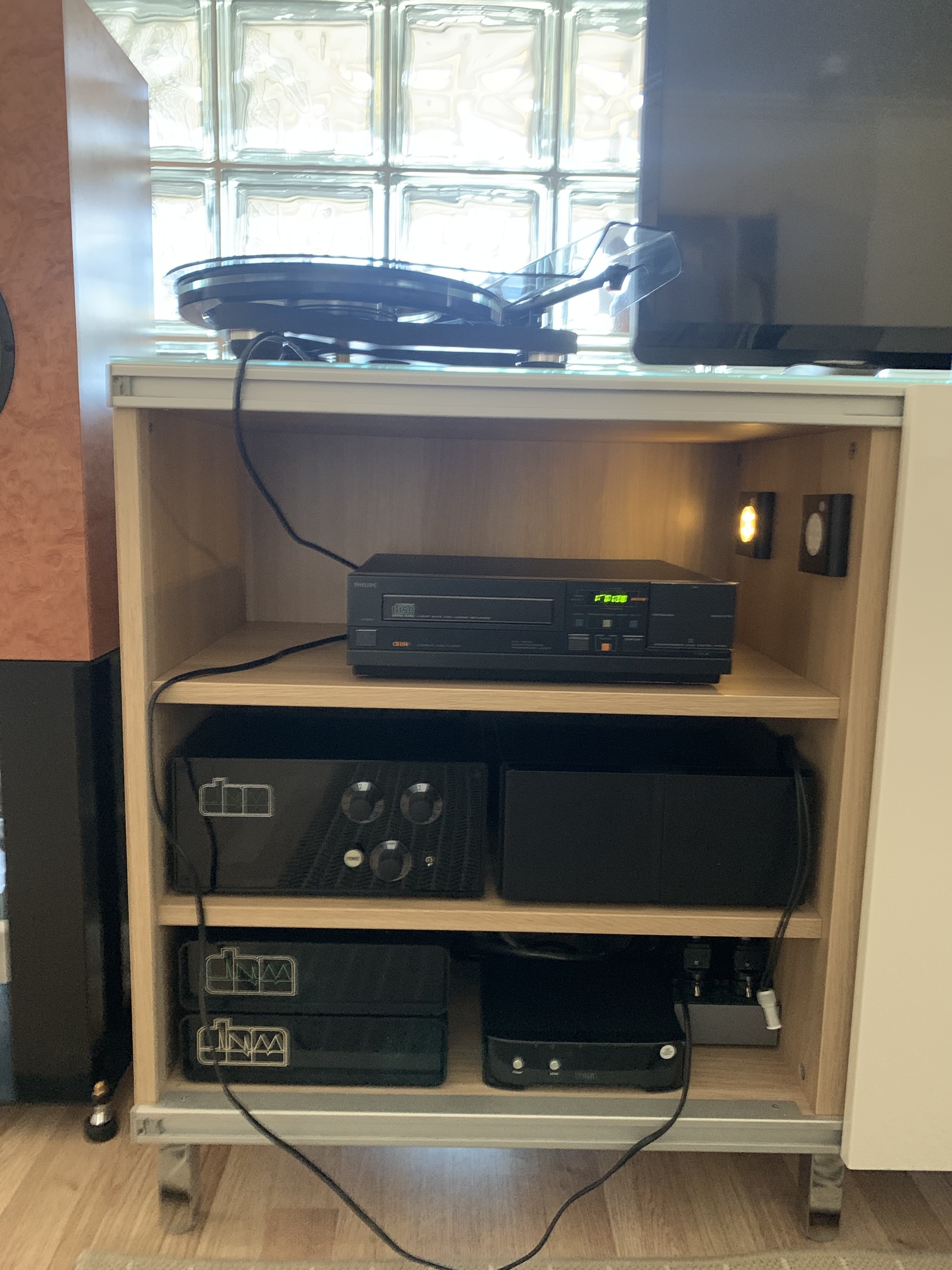

Финальная настройка и прогон.
91 лайк
Я один раз попробовал эту дрянь на клеммах аккумулятора в авто, что привело к полному исчезновению оного контакта спустя какое-то время, после этого никогда больше не применял.
4 лайка
1 лайк
Где , где повествование про новую акустику … ну не спиться же
8 лайков
Всё не так просто. Мне, как человеку, слушавшему треть жизни Audio Note, трудно смириться, принять, адекватно оценить. Я сопротивляюсь, гоню от себя всякие крамольные мысли.
В любом случае её еще надо греть и греть, прежде чем делать выводы и сравнения, иначе будет неправда.
10 лайков
Про первые расскажи , а дальше грей хоть до посинения
8 лайков
Про первые - посмотрите обзор.
С какими услителями стыкуются - с 16 мин. 25 сек. (Если лень смотреть всё).
Лично прикоснувшись и слушая эту акустику, могу вполне ответственно сказать, что это не маркетинговая реклама и Миша @Borzenkov на 99% говорит правду! 1% оставляю на некоторую разницу в моём субъективном восприятии мира и Михаила. Скажем, заголовок видео " колонки для бара и угара" я не разделяю. Это колонки для дома, в которых есть драйв, жизнь, перец.
Вот всё именно так. Добавить, в первом приближении, реально нечего.
Стоит их покупать? Стоит, если ваш репертуар не ограничивается “палка два струна”.
Кстати, как мне сказал дистрибьютор, на ближайшей выставке Hi-Fi & High End Show в Москве, будут представлены новые 3-x полосые Jade 30.
или тут, если не показывает
10 лайков
Михаил, зная свой характер)) станете их улучшать, апдейтить и т.д?
1 лайк
Пока нет, а может и вообще не буду.
Во-первых, вангую, что когда прогреются будет сильно иначе, чем сейчас. Вот только тогда и можно будет выносить вердикт.
Во-вторых, они на гарантии.
5 лайков
Михаил, здравствуйте! Подскажите пожалуйста, как Вы их разместили? На стойках или, как в рекламных фото поставили на пол?
1 лайк
Интересно то,что сравнивая эти колонки с AN , Михаил отдал им большее предпочтение…
1 лайк
На стойках AN-E.
2 лайка
Справедливости ради, у Борзенкова были (если не ошибаюсь) самые простые медные AN-E c лицевыми панелями из ДСП. Так что…
2 лайка
Ясно…
