Винтажные CD плееры — первые поколения плееров Philips:
Возвращение к жизни Philips CD104

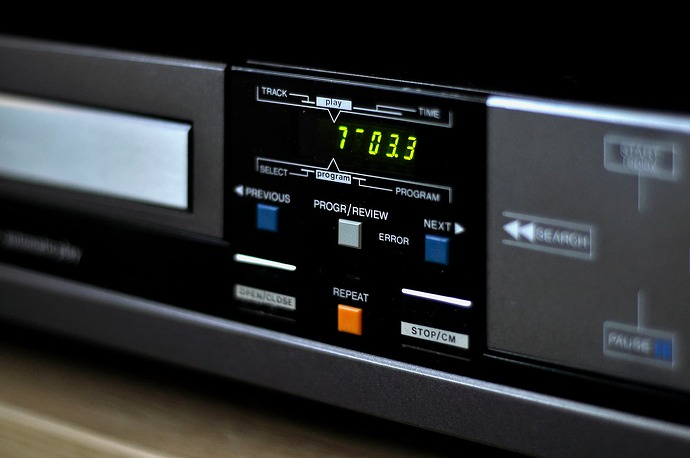

Итак, следующий в линейке, после CD100, основополагающий проигрыватель компакт дисков с приводом CDM-1 и DAC на двух TDA1540.
Наш уважаемый собарник, Алексей @Den5, в свое время не очень удачно приобрел такой плеер, правда, его вины в этом не было. Обстоятельства в тот момент сложились так, что единственным вариантом покупки был «дистанционный», без возможности лично осмотреть и проверить товар.
Продавец же оказался из тех, которых обсуждают за столиком «Обман и разводы на Авито при покупке и продаже аудио» .
Получилось как в том меме про Ожидания и Реальность. Кроме огрехов в косметике, аппарат еще и работал кое-как: трей открывался с трудом, закрывался не до конца, очень грохотал при этом. Режим “PLAY” не всегда включался, диски то считывались, то нет, треки могли бессистемно перескакивать или проигрыватель останавливался.
Поскольку Алексею нравятся эти плееры и у него есть другой такой же, но с апгрейдом от Дениса @nasa.gov, ему хотелось восстановить 104-й до аутентичного состояния, т.е. получить полностью исправный и без апгрейдов аппарат. Проштудировав разные варианты, Алексей решил отправить плеер мне, несмотря на расстояние.
После снятия крышки и беглого осмотра стало ясно, что внутри покопались выдающийся рукосуй и не менее одаренный рукожоп, не знаю в какой последовательности. Не было ни одного места, куда бы ни влезли уродливые клешни этих неумельцев.

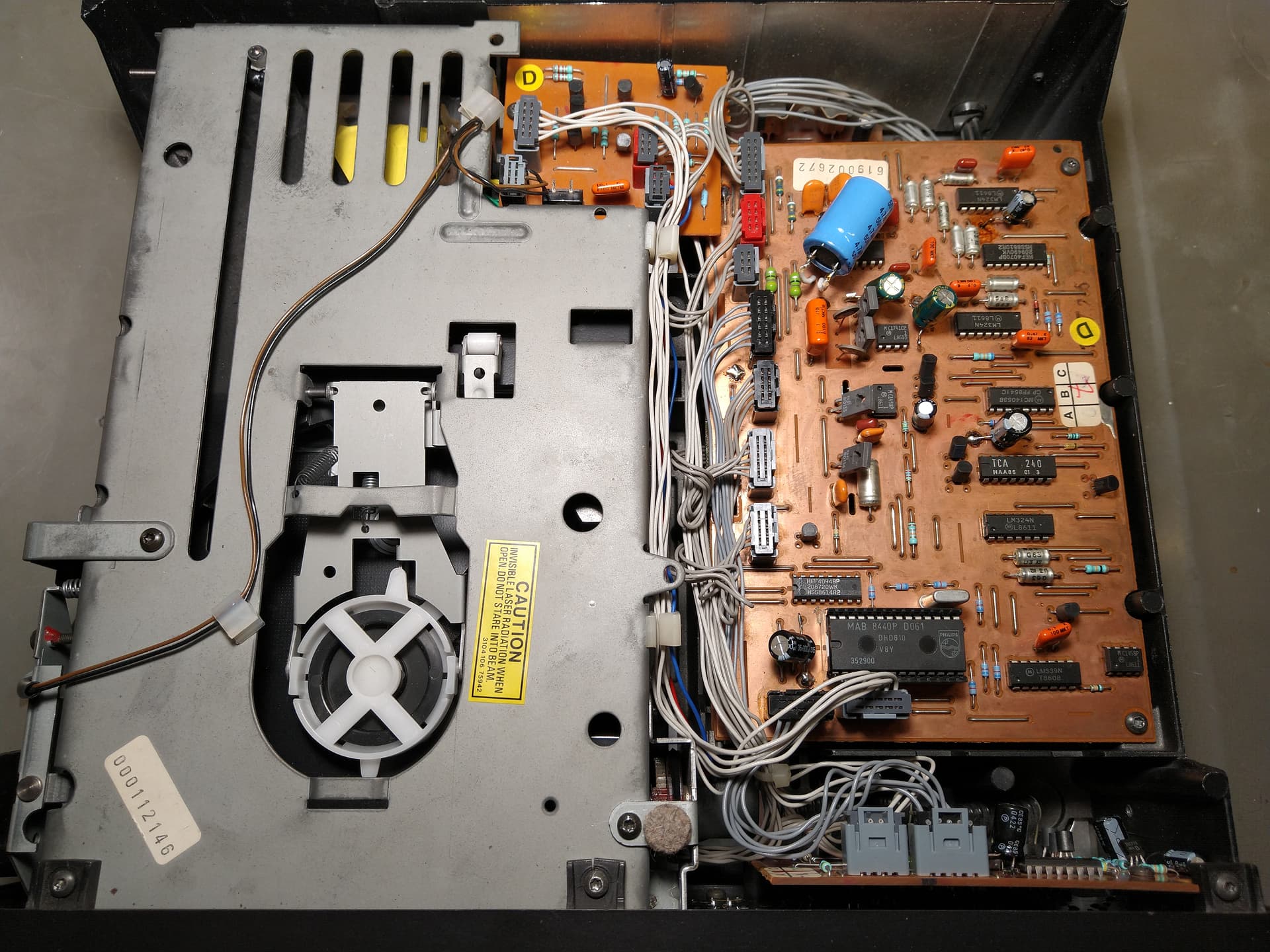

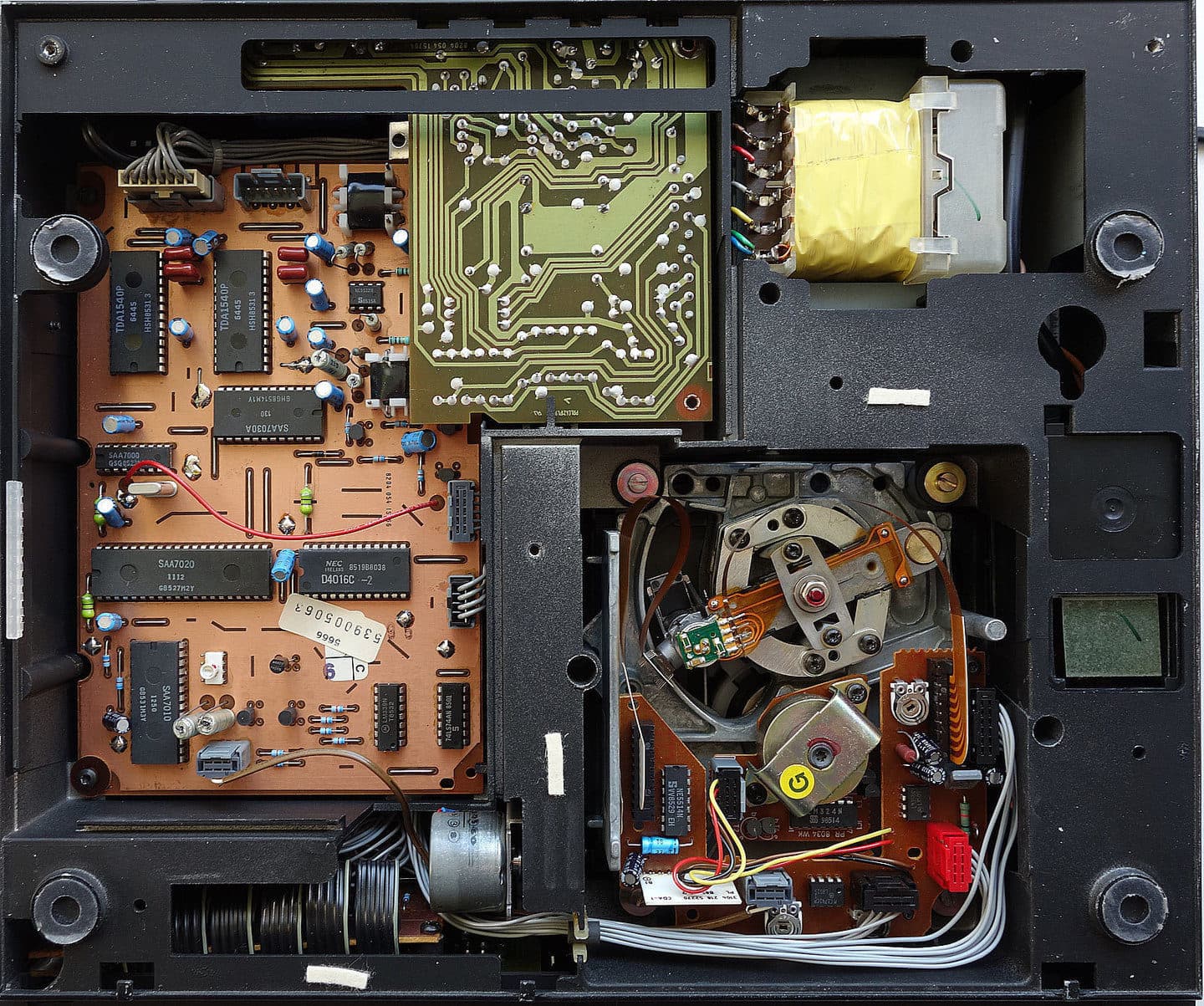

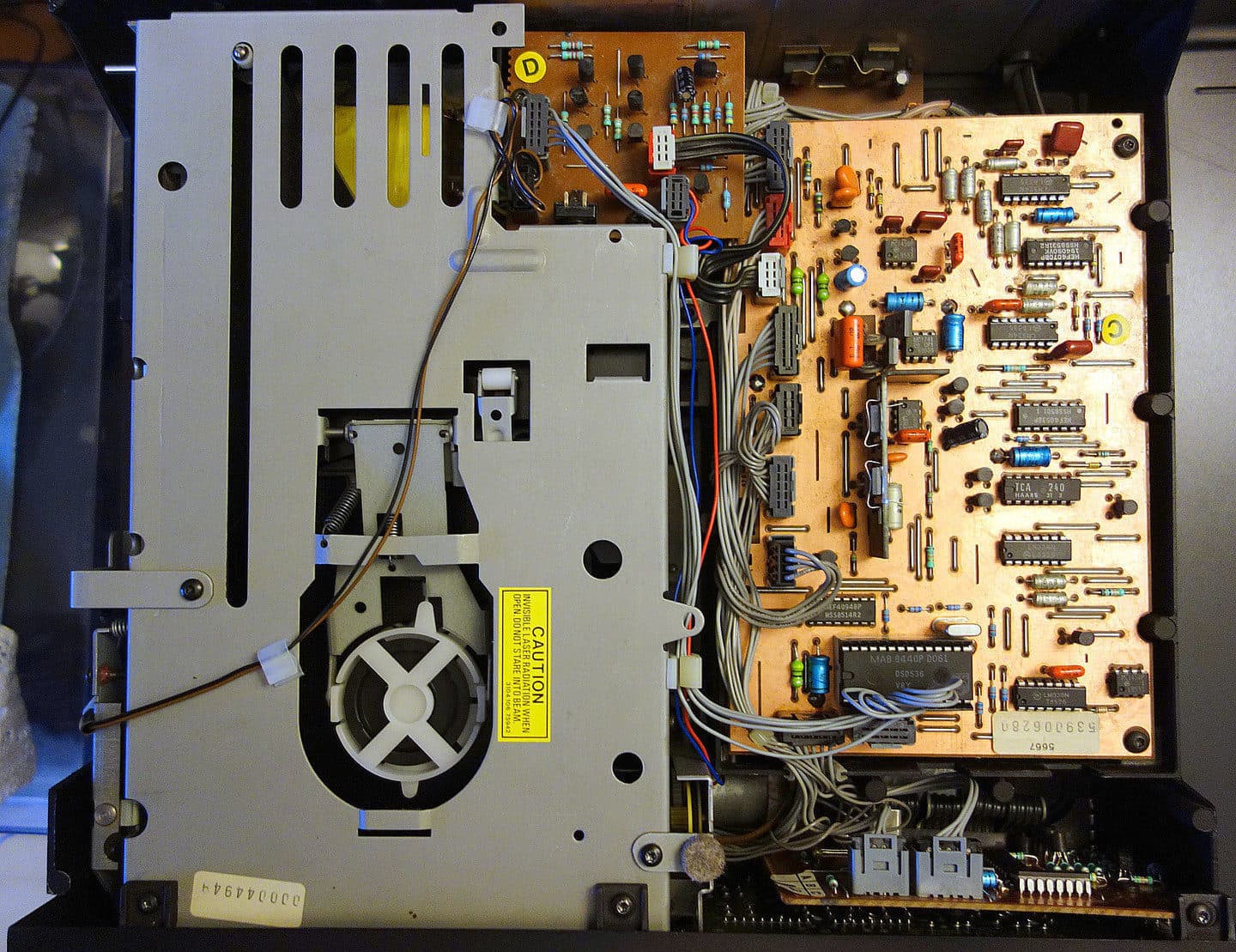

Вот, как должен выглядеть сток сверху и снизу и что оказалось внутри описываемого Филипса.

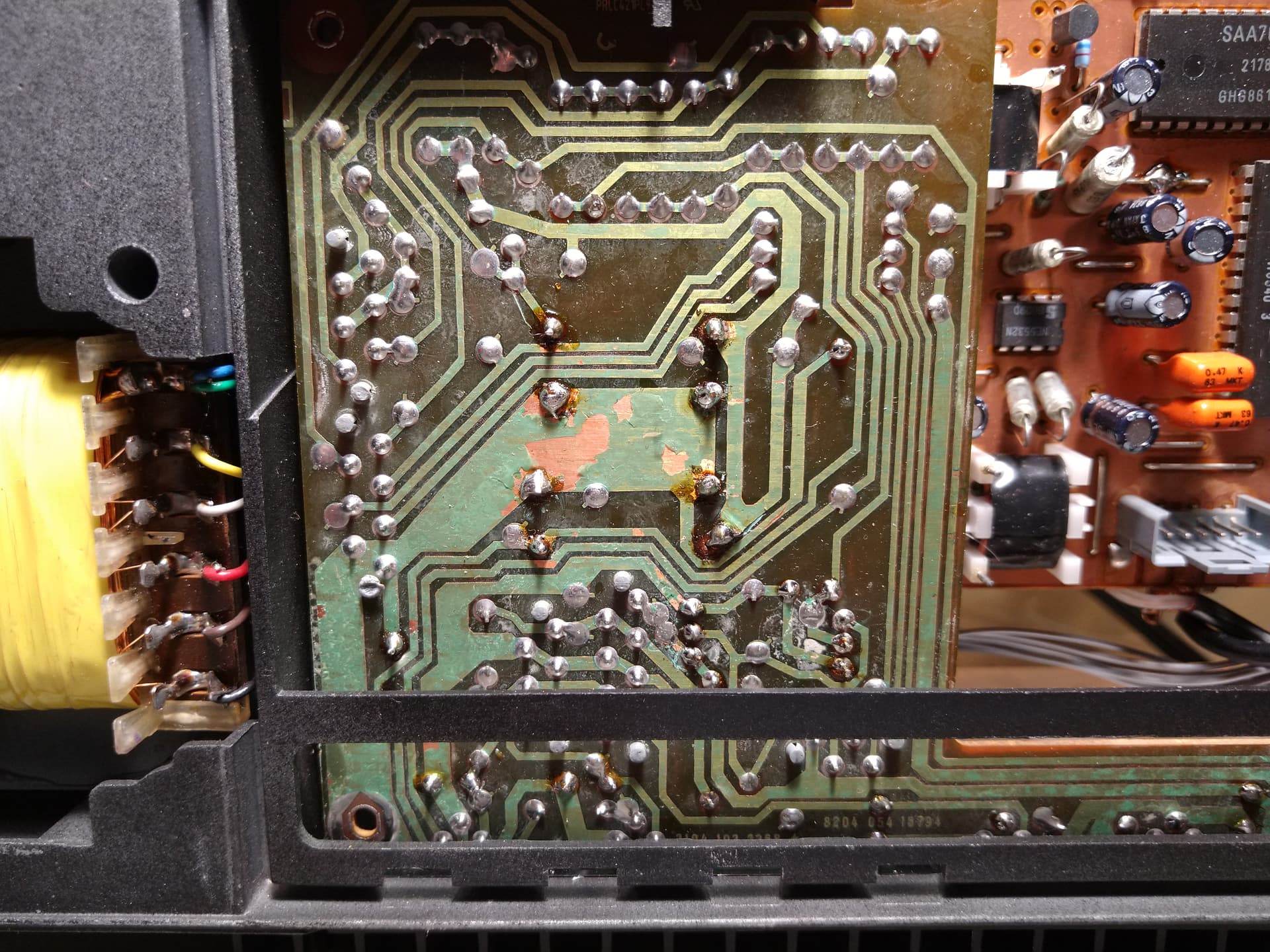

Один элемент всё же, каким-то чудом, уцелел. Это была плата DAC и аналогового выхода. Но кроме нее, живого места там больше не было.
Очень много сил и времени было потрачено для приведения в чувство механизма загрузки диска.
В отличие от большинства CD плееров, которые вы когда-либо видели, в CD104 это просто-таки монументальный агрегат.

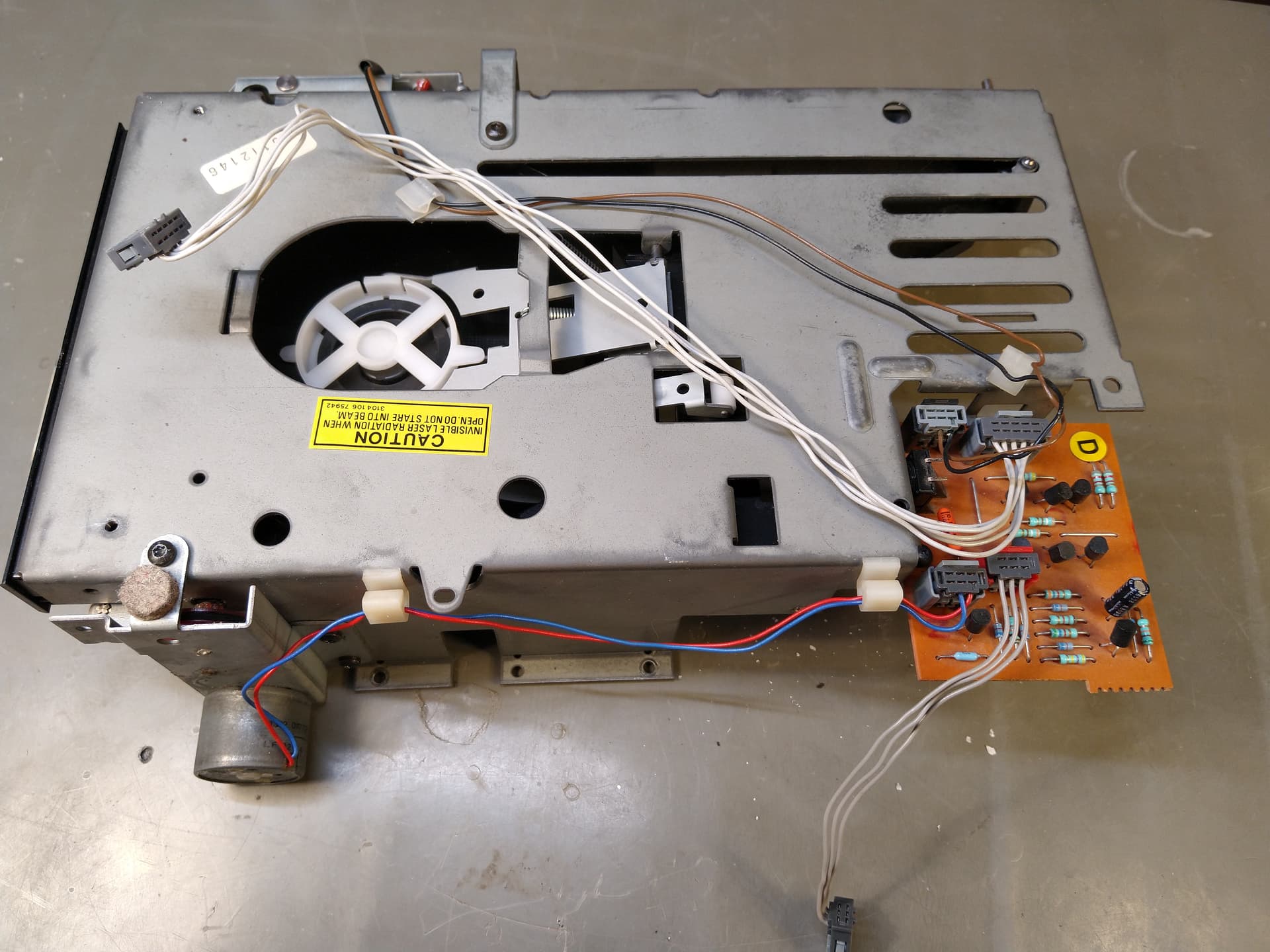

Он представляет из себя тяжеленный П-образный короб из толстого железа, в котором смонтированы трей, клэмп, всевозможные рычаги, тяги и пружины, электродвигатель, редуктор, концевые выключатели и плата управления.
Не ленились и не экономили.
Как вы заметили, дорогие читатели, конечно, всё было измазано недокументированной и некачественной смазкой, которая превратилась в копролиты и не снижала трение, а наоборот затрудняла движение деталей.

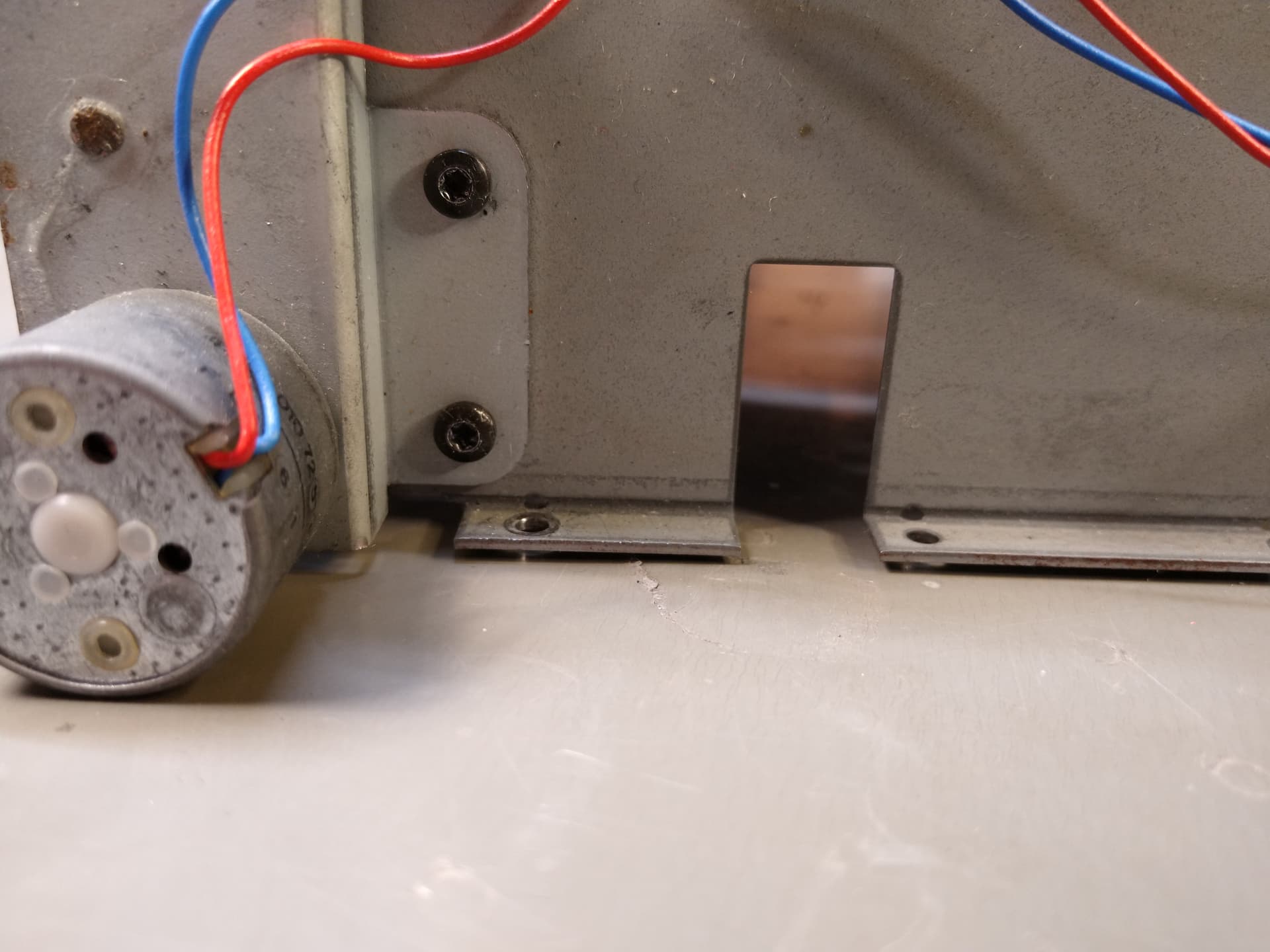

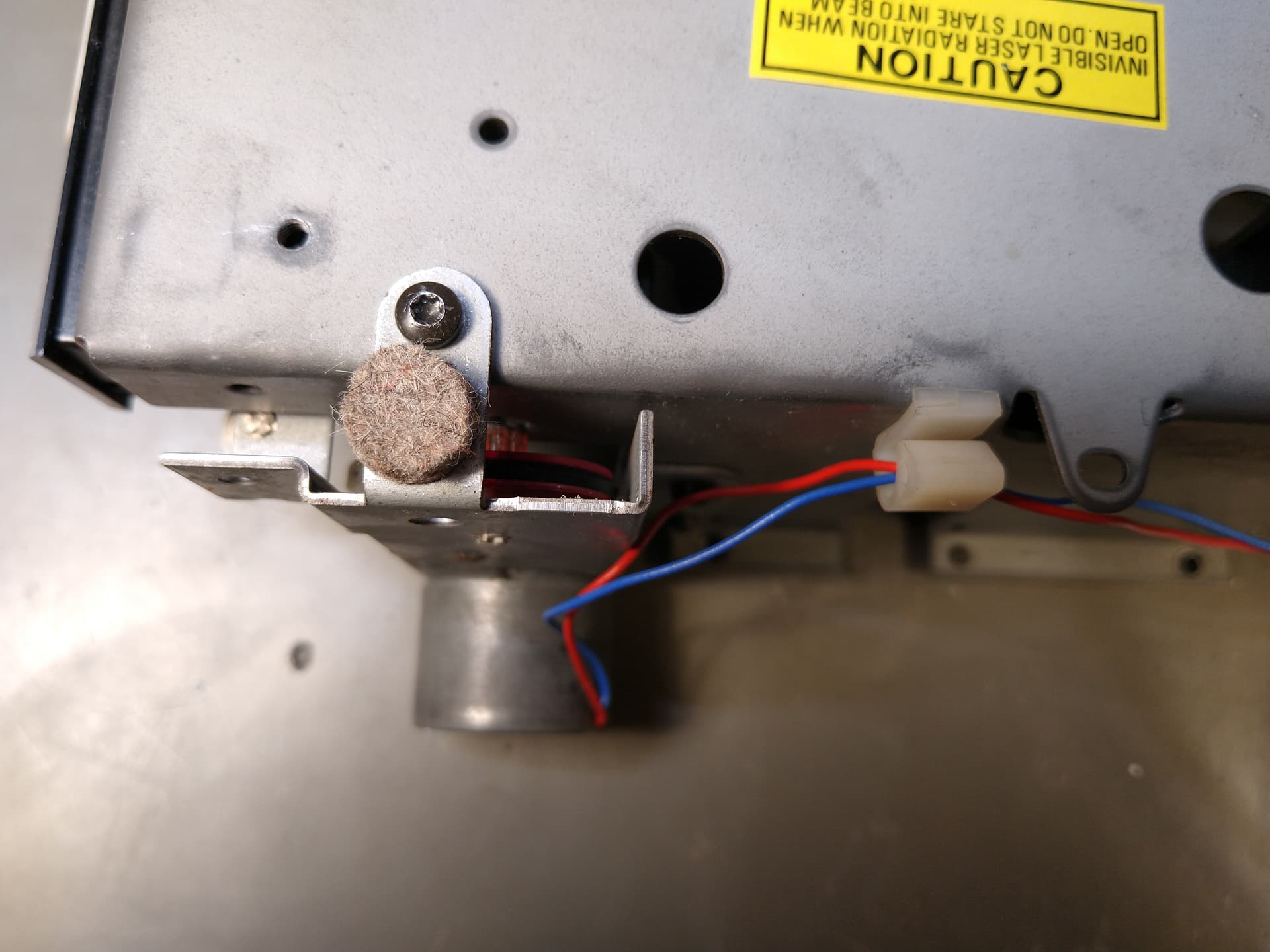

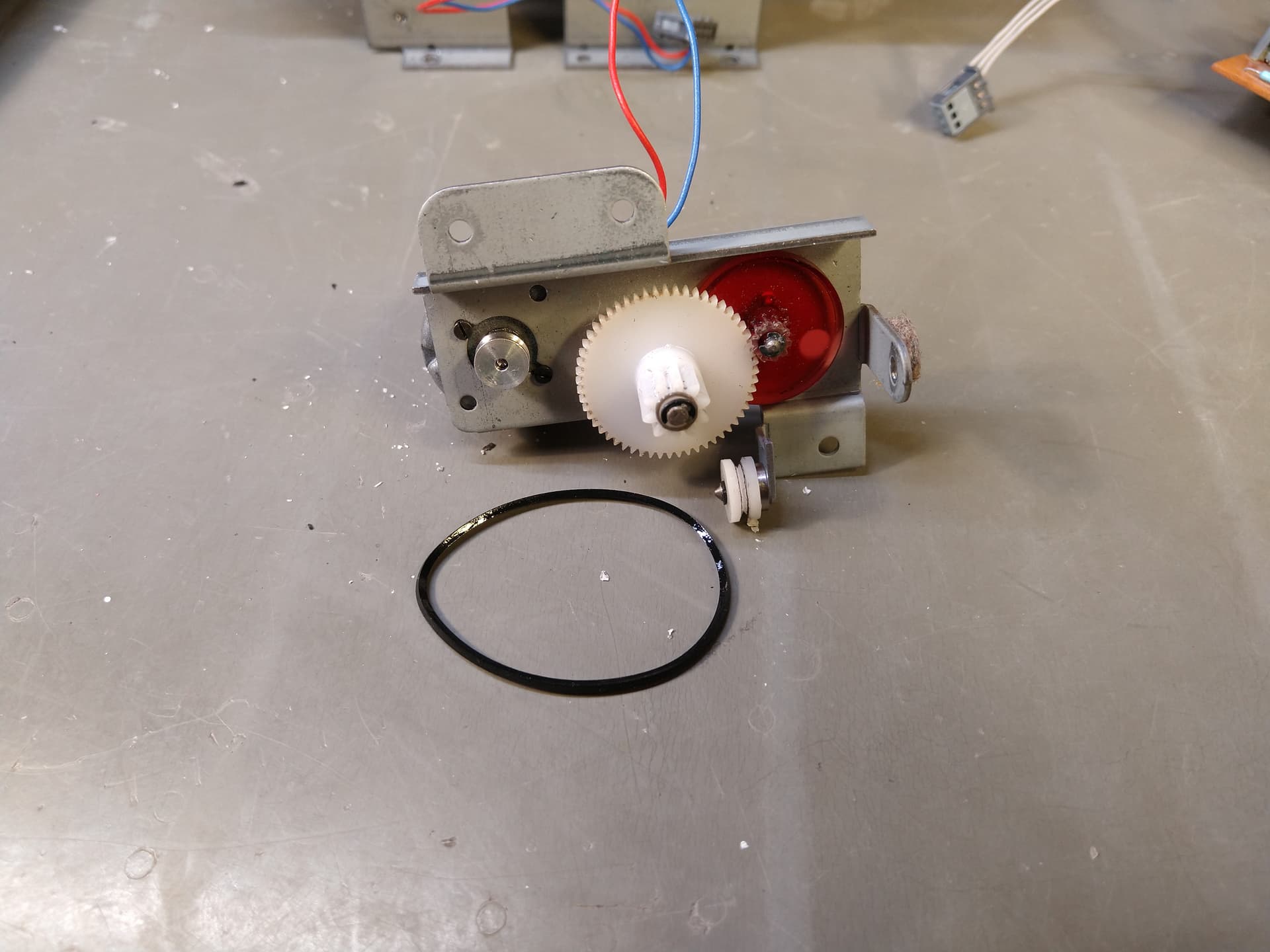

Мотор трея с редуктором, над этим узлом пришлось изрядно потрудиться.

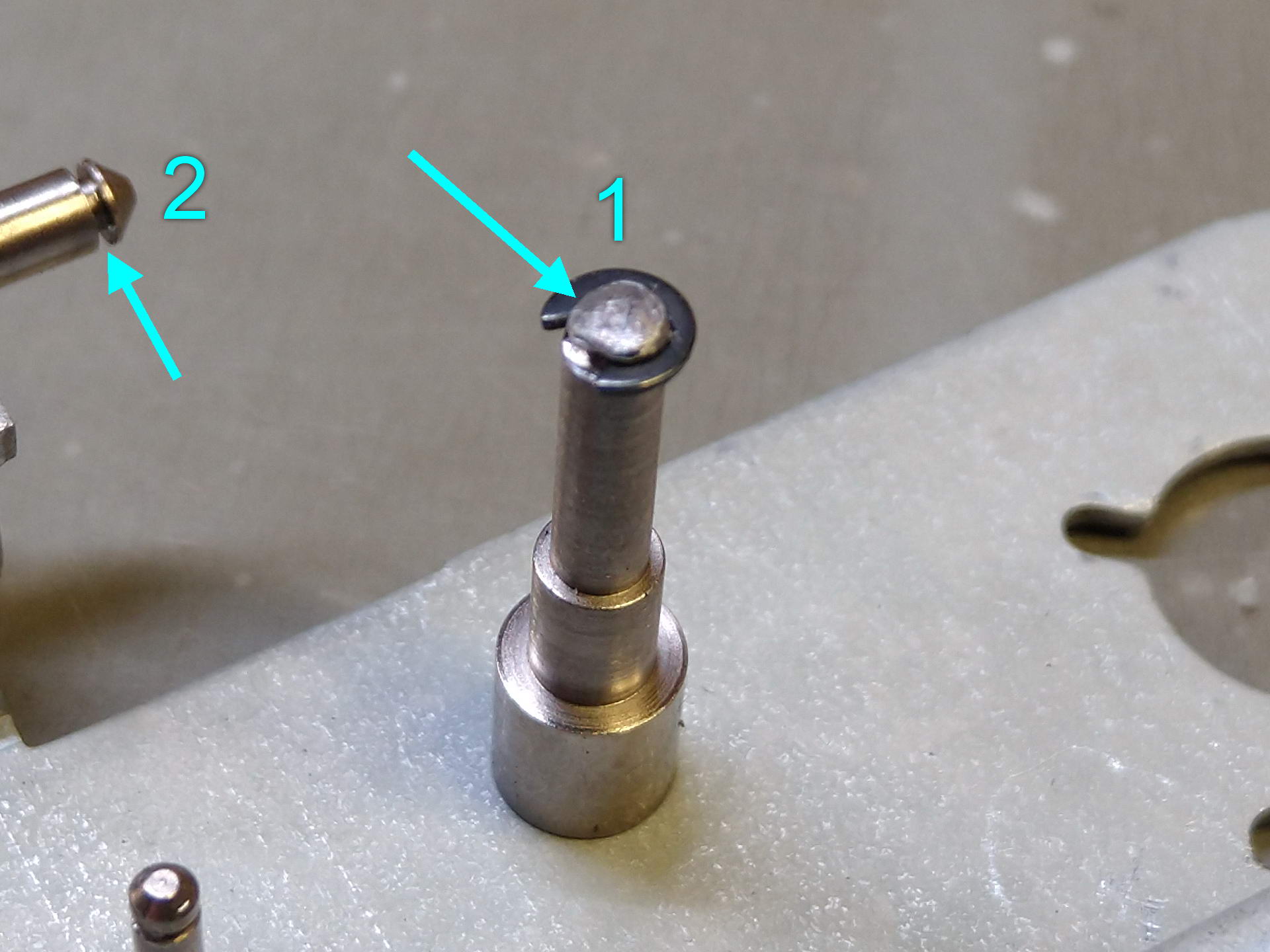

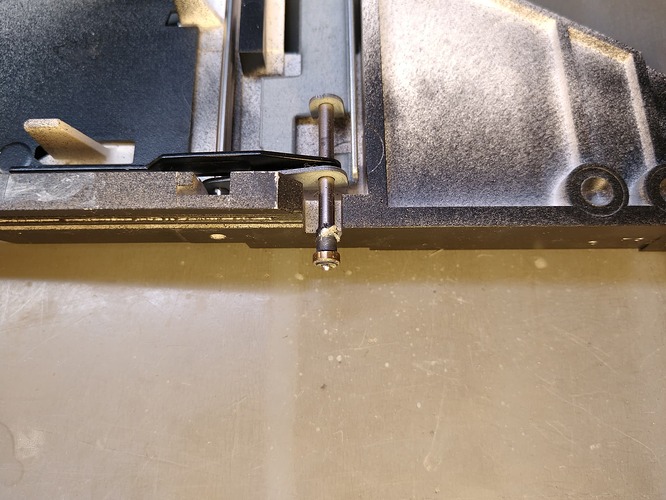

Прежде всего, сильно пострадала ось большой шестерни. Уму не постижимо, с какой целью её лупили молотком (или чем-то ещё), но в итоге «шляпка» оси (1) была расплющена и загнута так, что канавка, в которую устанавливается пружинная стопорная шайба (2 – неповрежденная канавка), была уничтожена. Шайба не надевалась на ось и её поэтому разогнули и как-то нацепили на ось. Но она не фиксировалась и держалась на честном слове. Ну и естественно, после молотковой доработки ось оказалась немного погнута.
Канавку прорезал заново, теперь шайба держится прочно и большая шестерня не люфтит на оси.
Большая шестеренка тоже была пострадавшая.

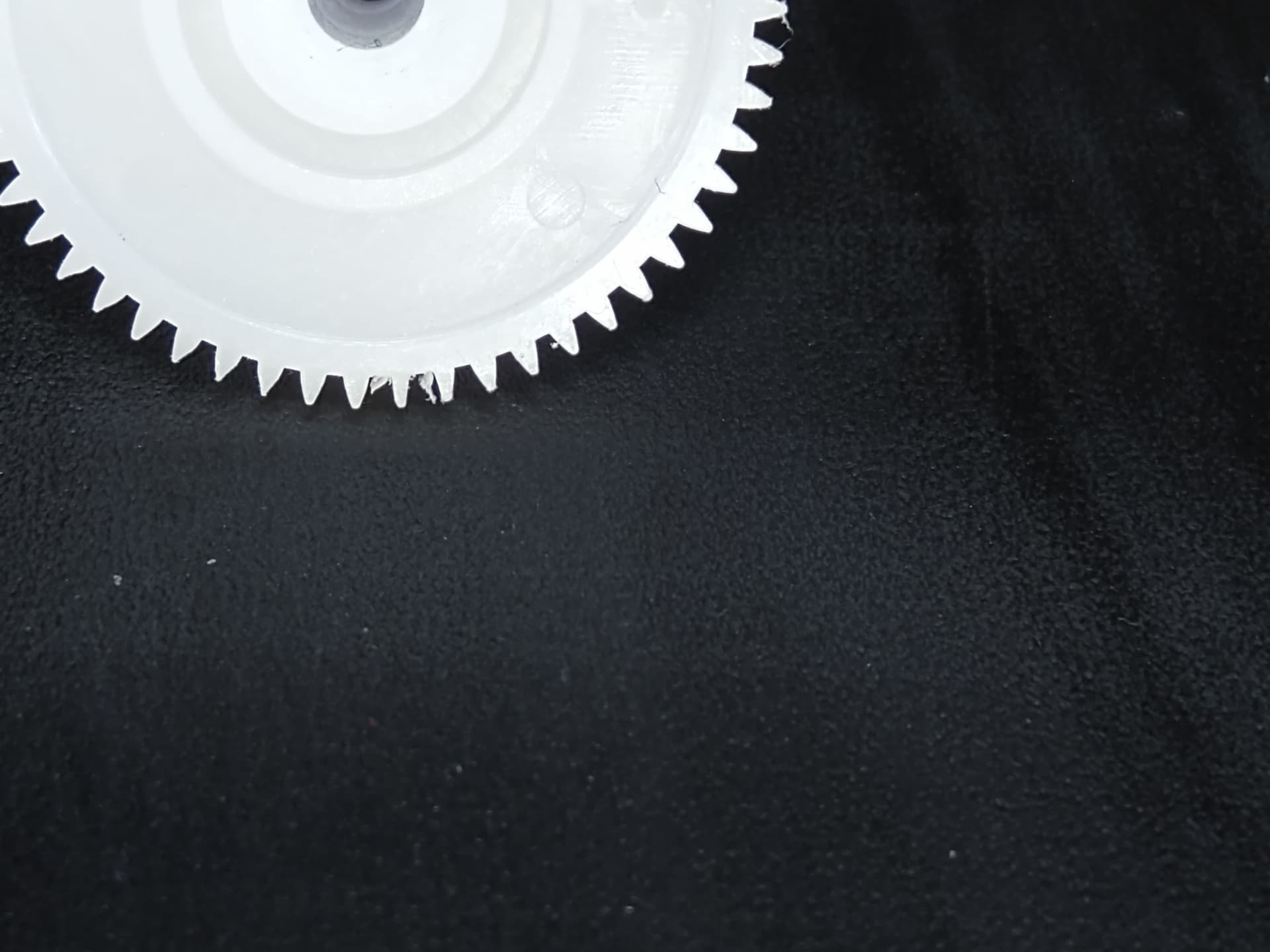

Из-за совокупности факторов, погнутой оси, неоригинальной ведущей (маленькой) шестеренки и отвратительной смазки некоторые зубья «разлохматились».
По этим же причинам весь этот узел работал очень шумно, издавая «дрррррр», и всё вращалось с большим усилием.

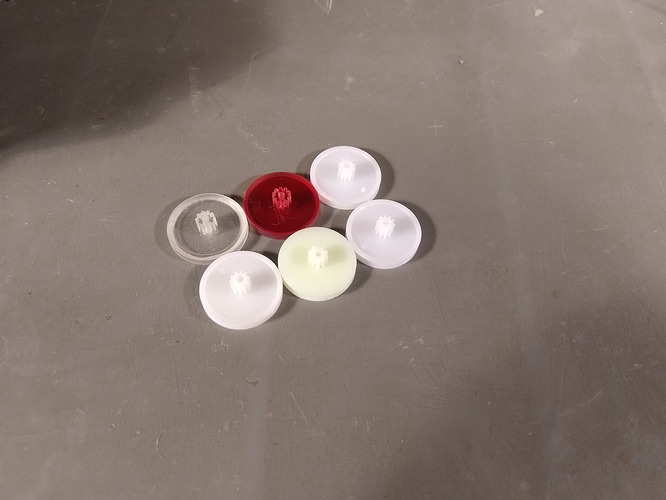

Даже после выпрямления оси, пришлось подбирать шестеренку из шести, купленных в разных местах, чтобы редуктор вращался легко и тихо, но при этом зубья шестеренок имели хорошее зацепление.

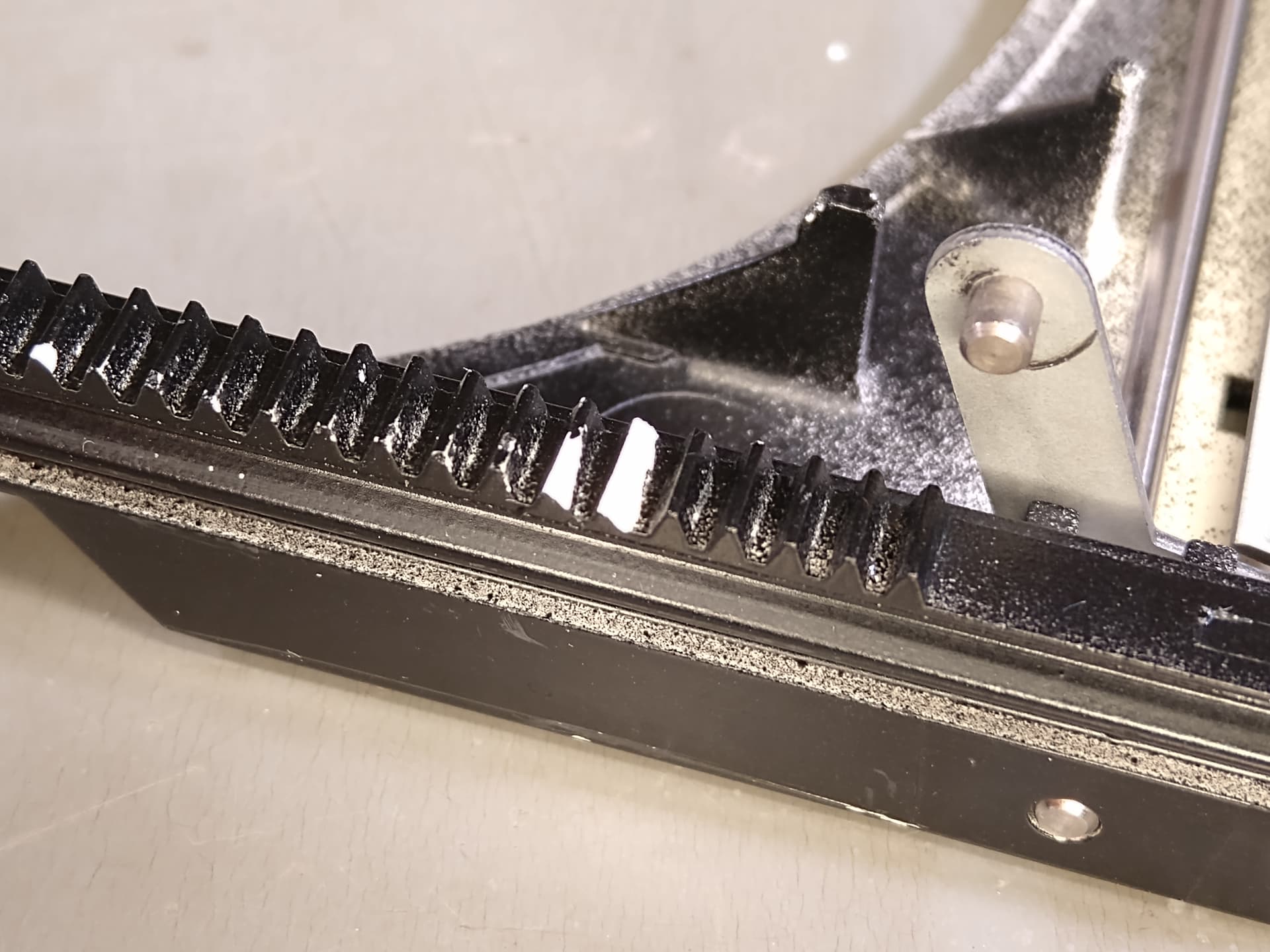

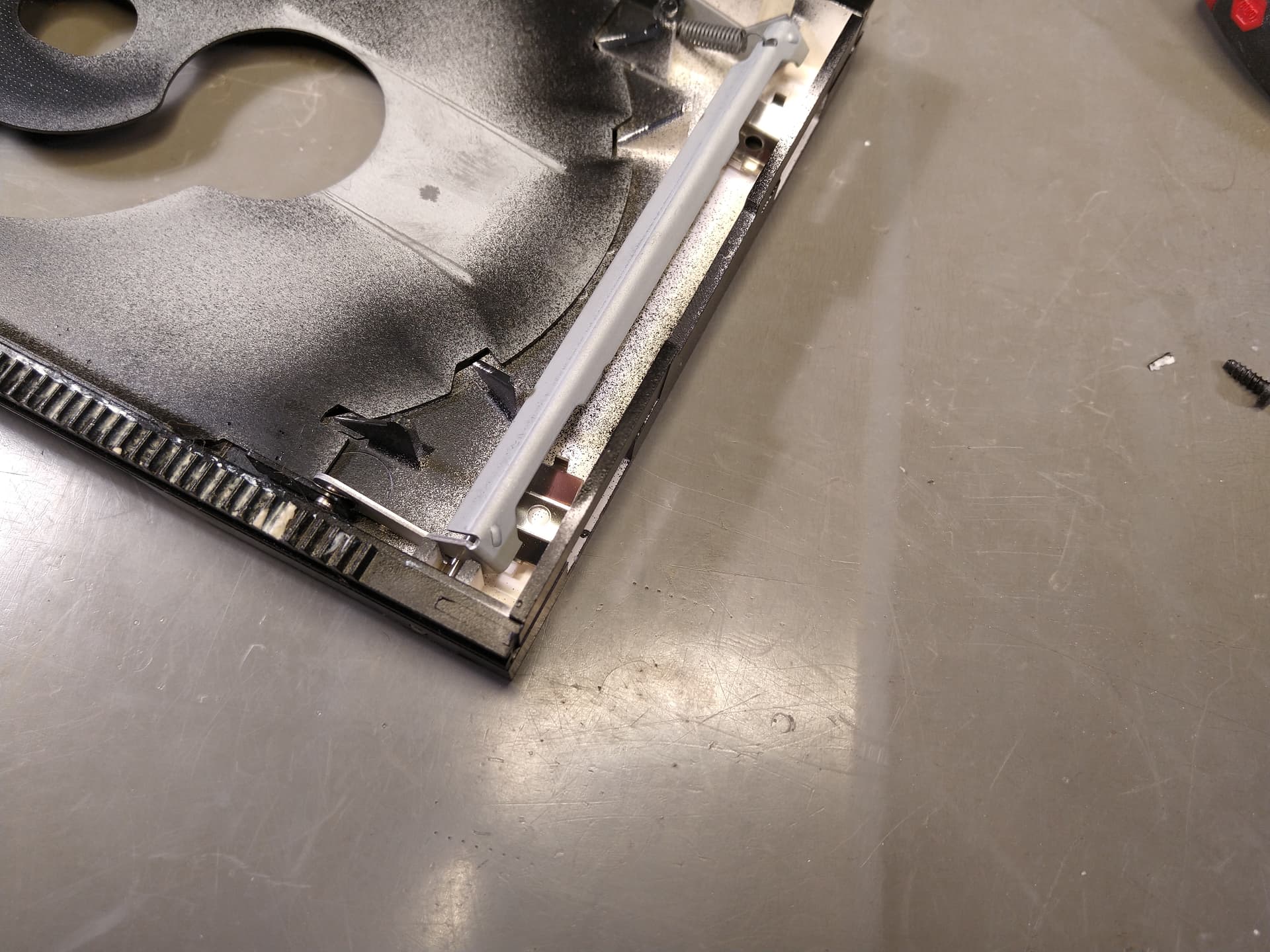

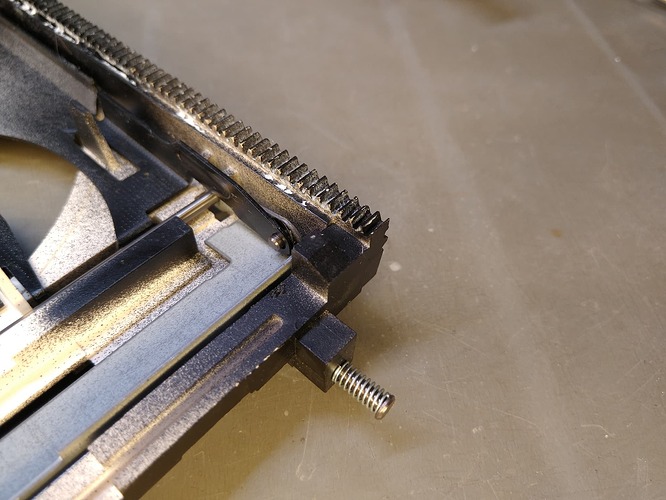

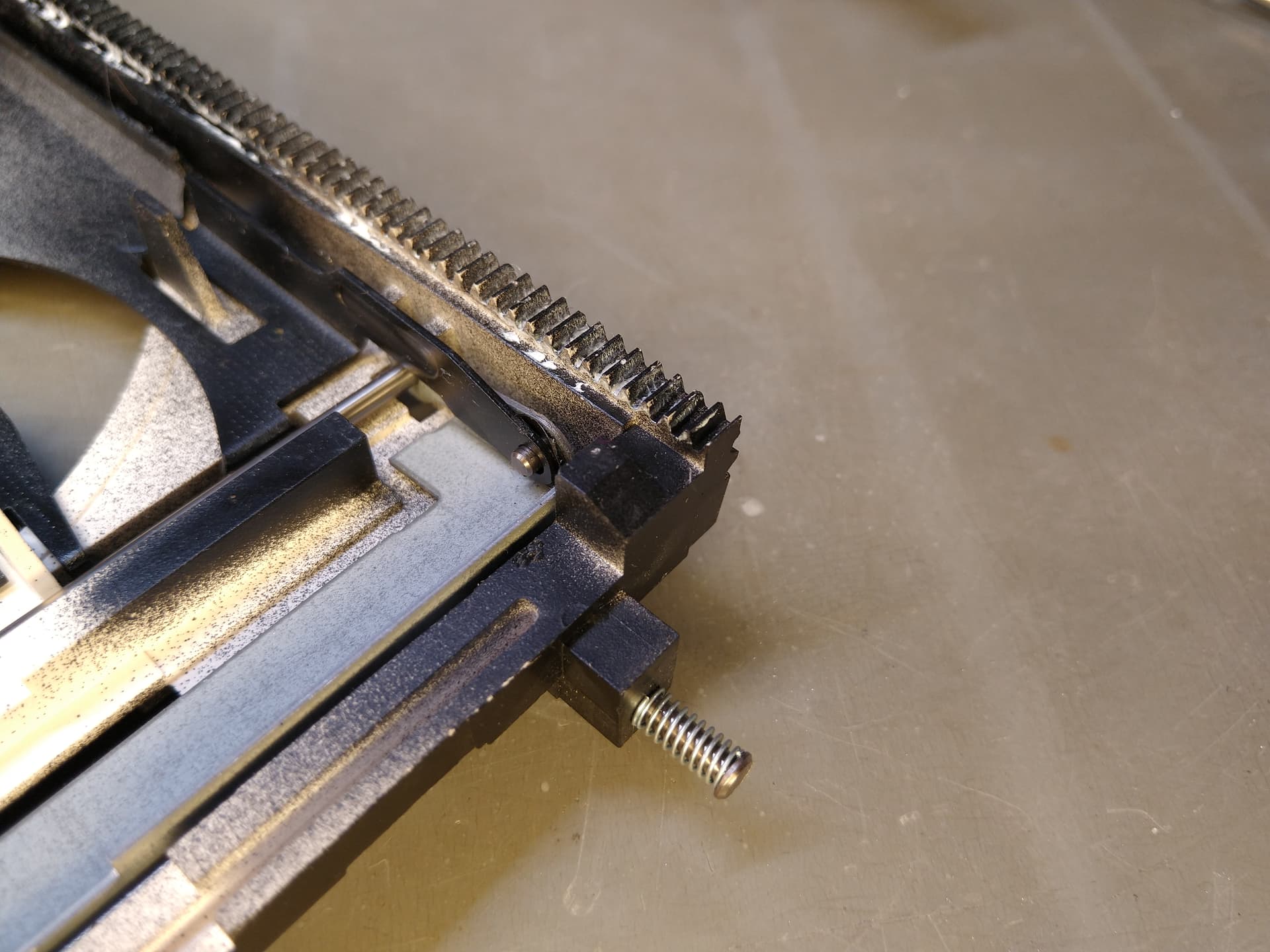

Некоторые зубья на выдвижном лотке были отколоты.
К счастью, осколки нашлись в недрах аппарата, и их удалось приклеить.

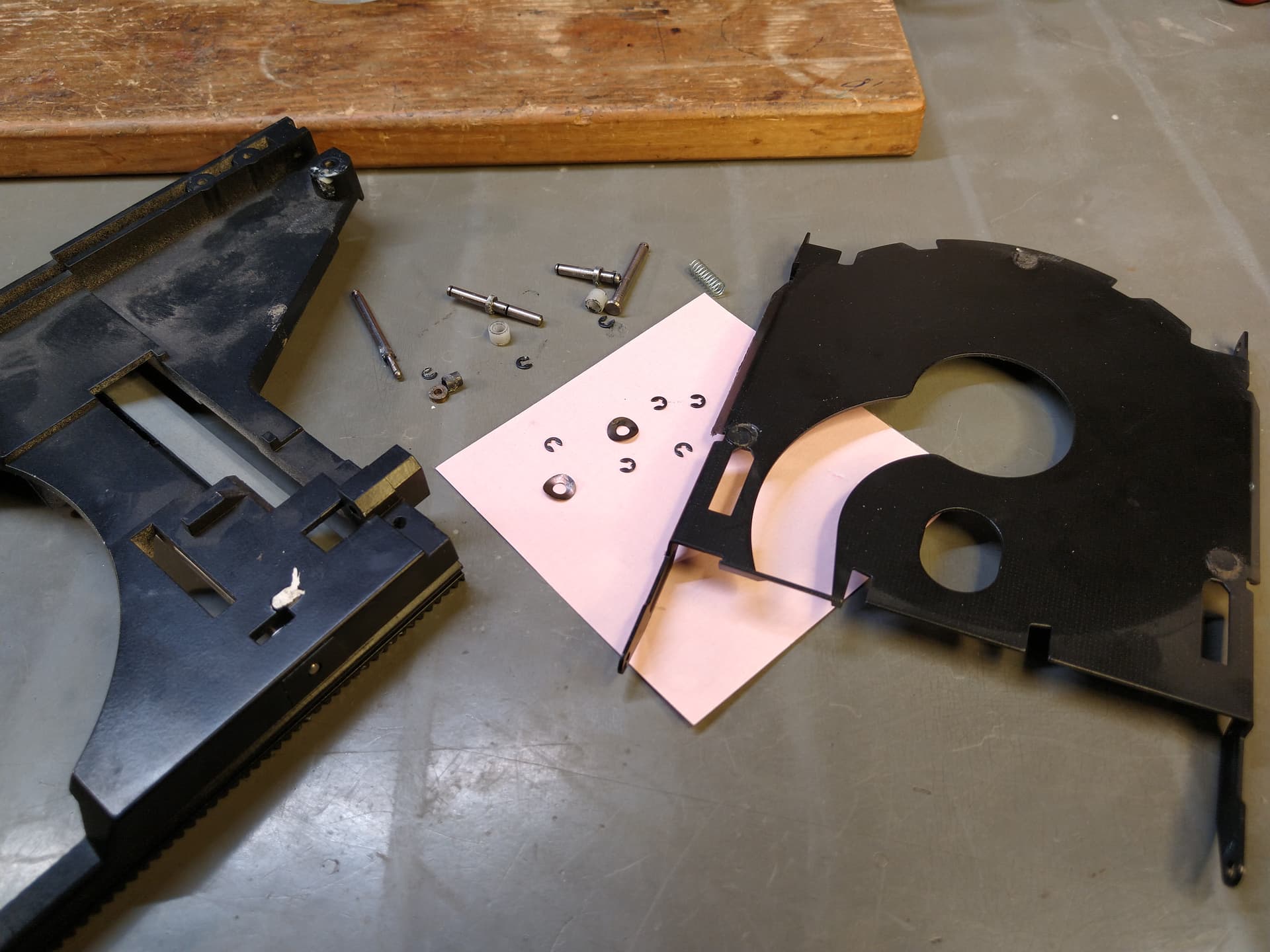

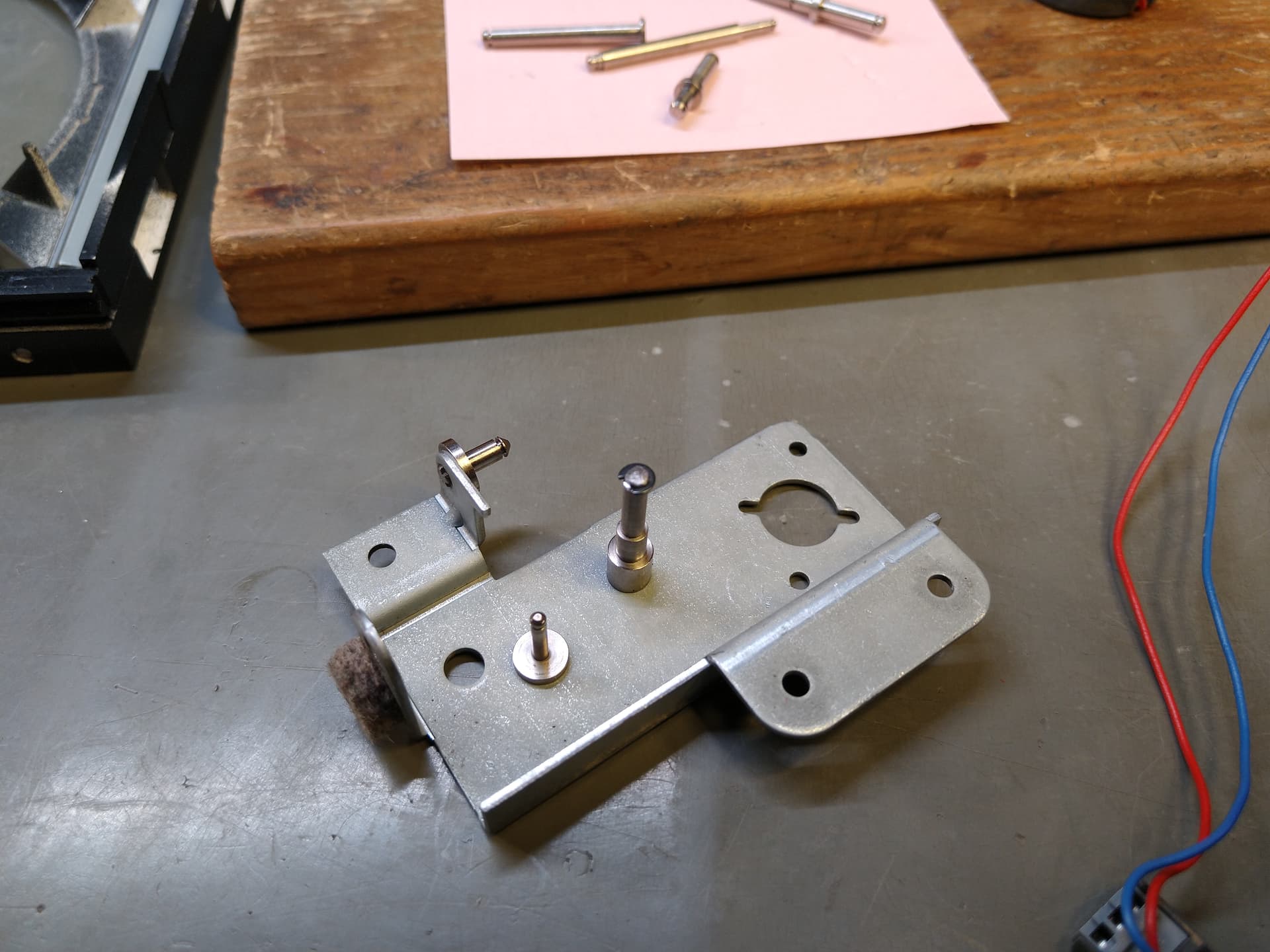

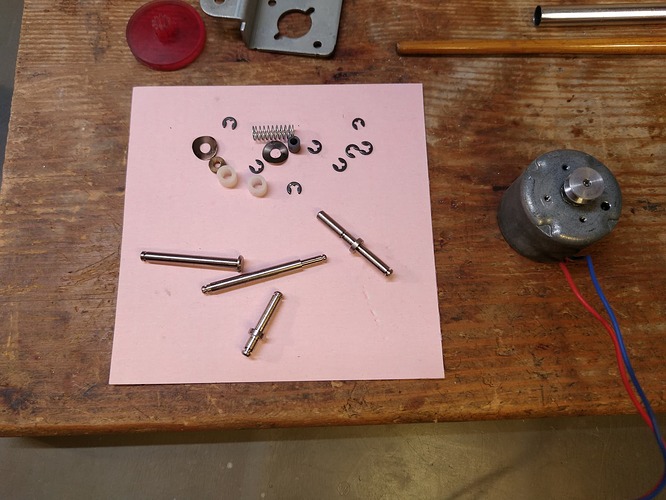

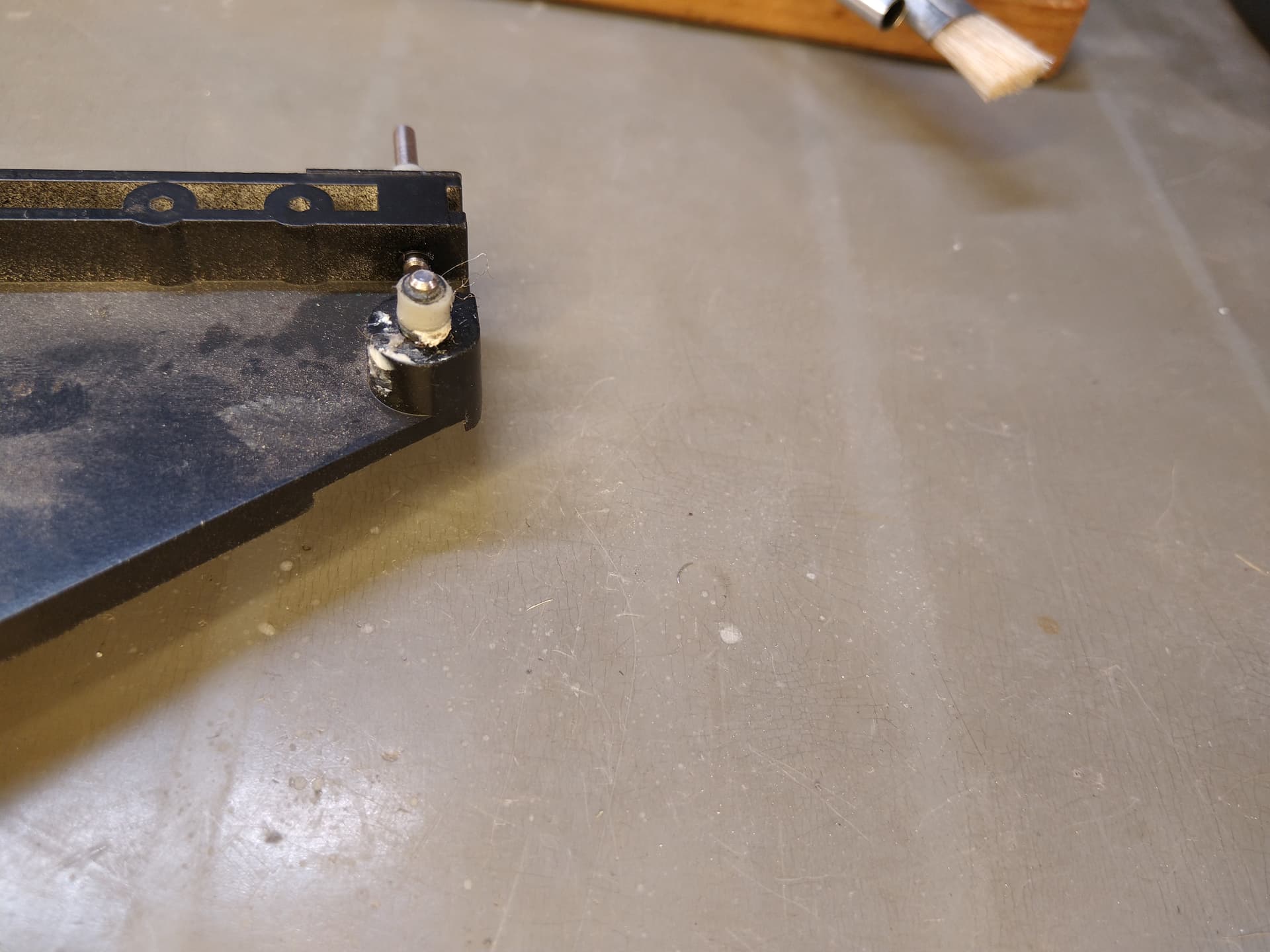

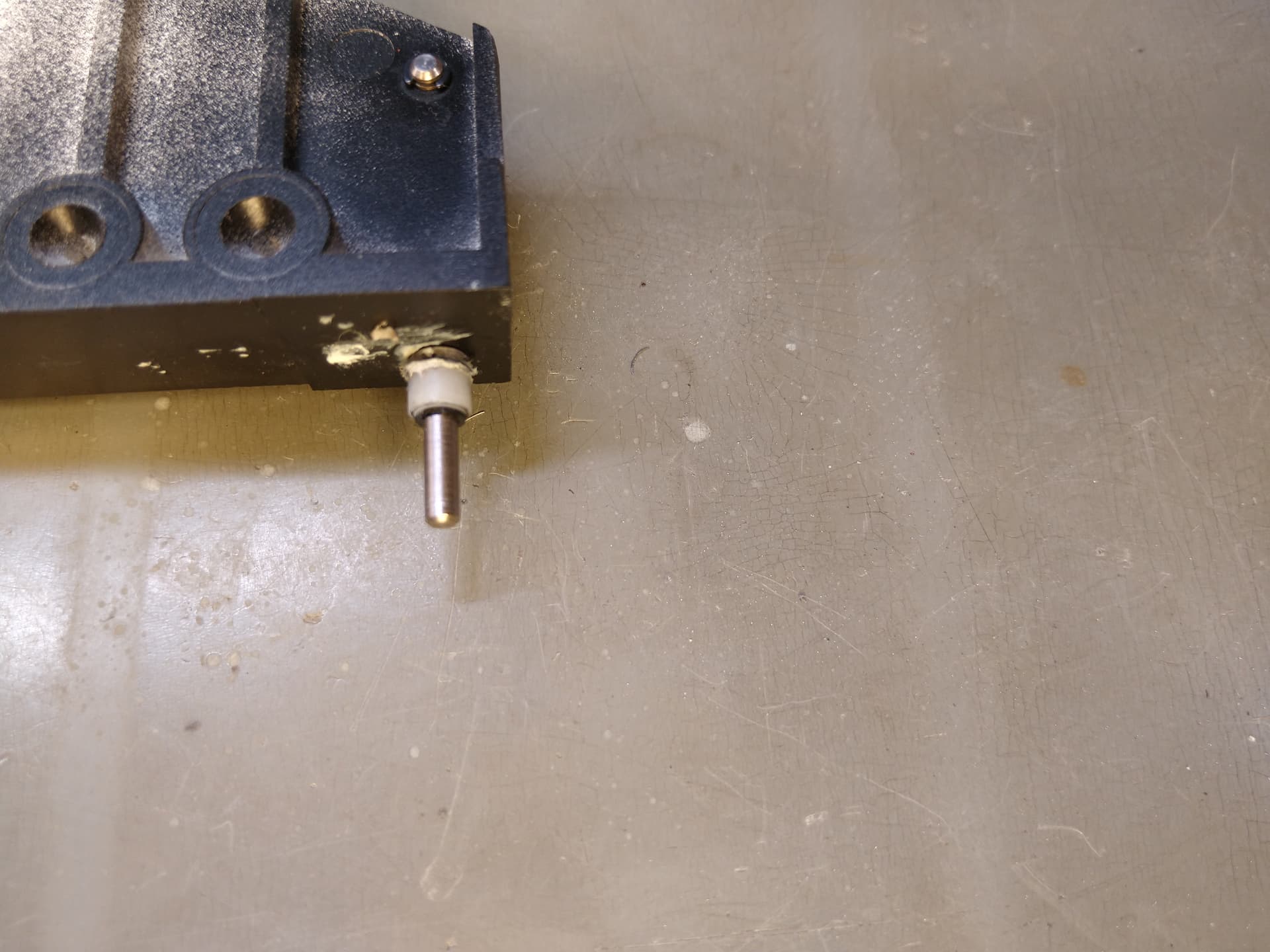

Весь механизм был полностью разобран для того чтобы отмыть каждую ось, втулку, шайбу, ролик. Мотор и шкивы тоже пришлось отмывать от каких-то липких соплей.
Досталось даже, казалось бы, несокрушимому П-образному шасси механизма загрузки диска.
Его согнули!

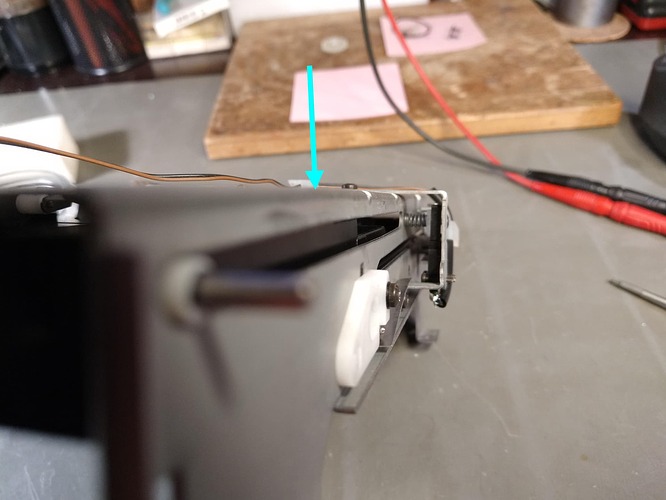

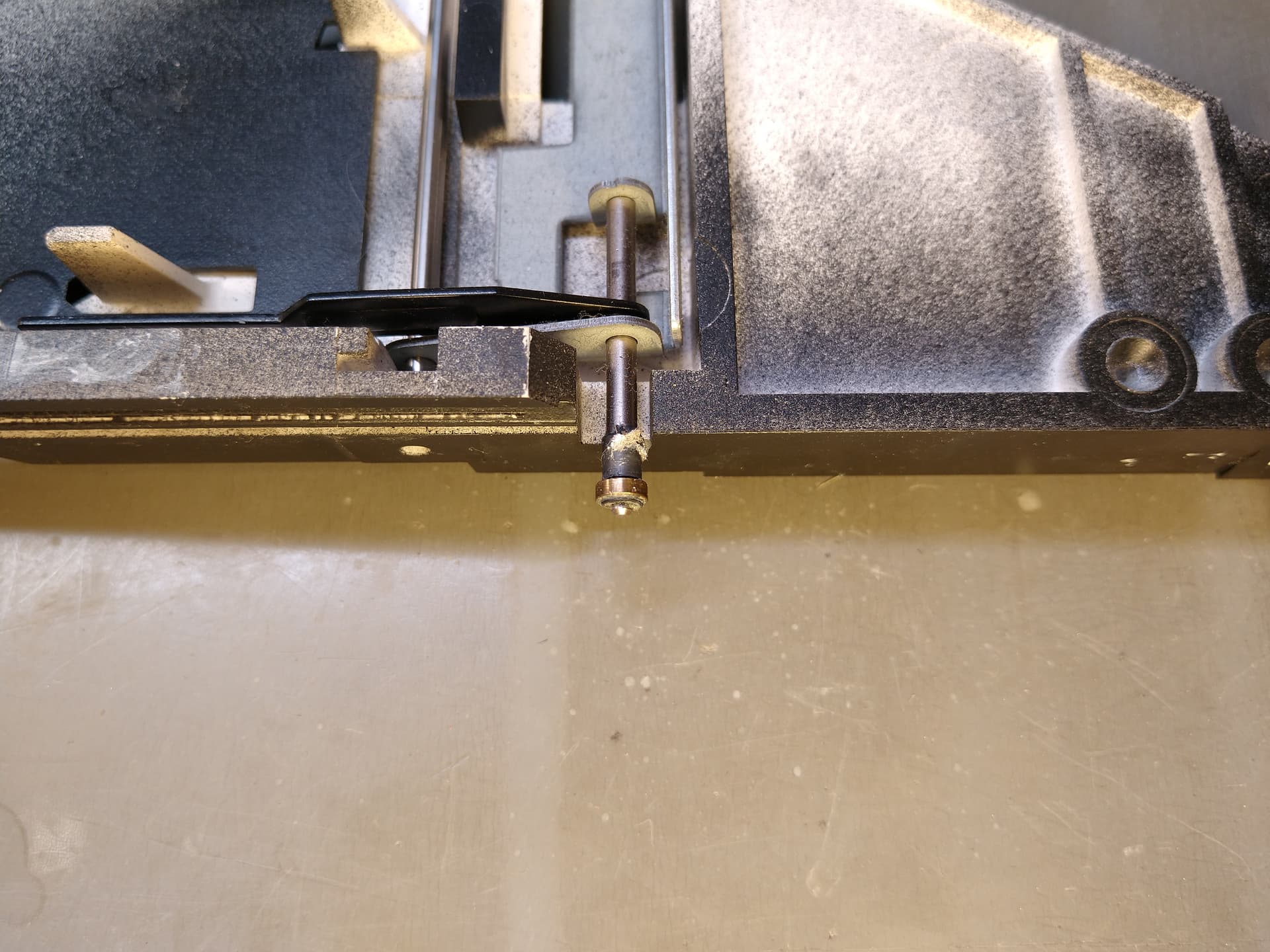

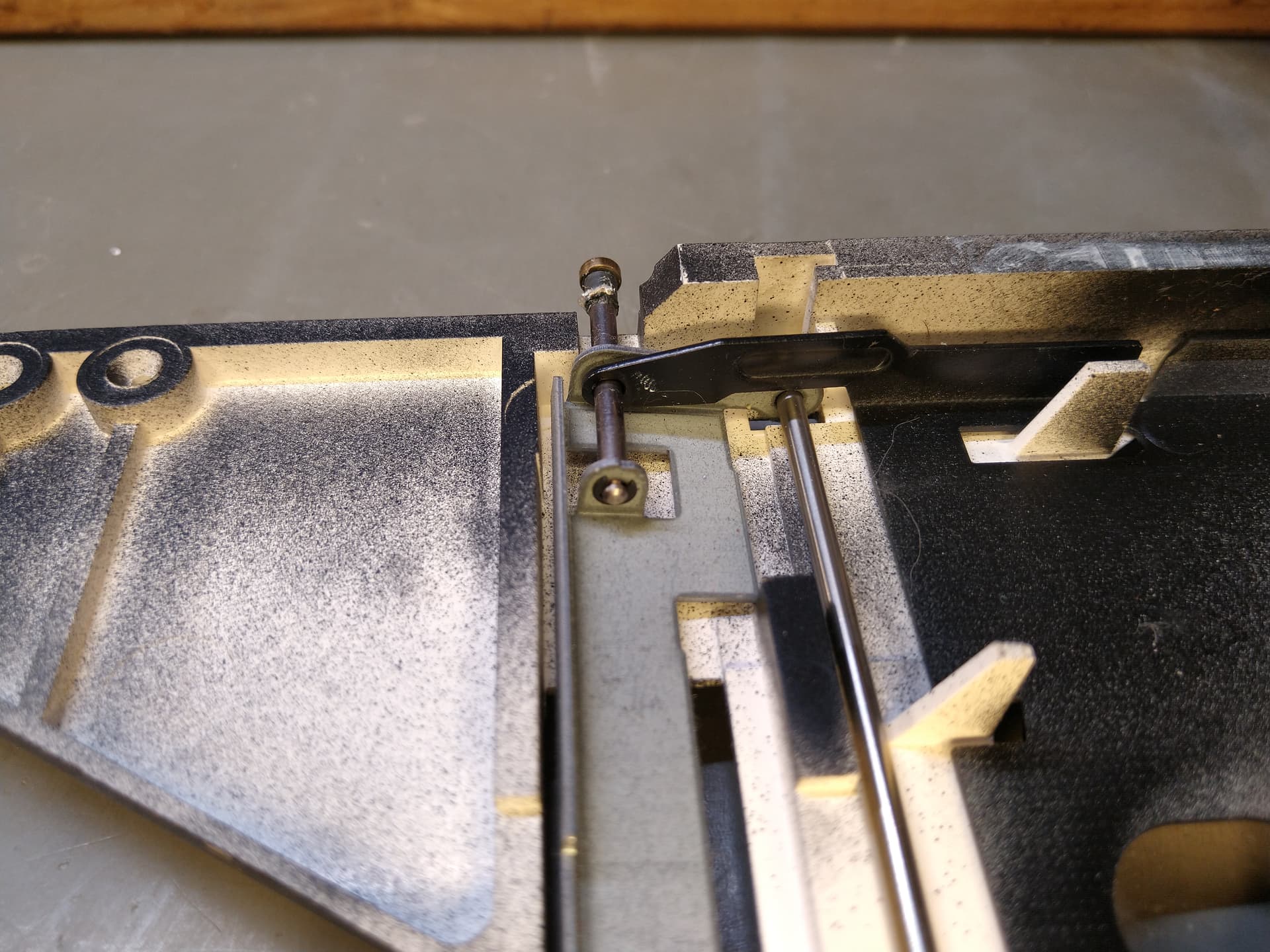

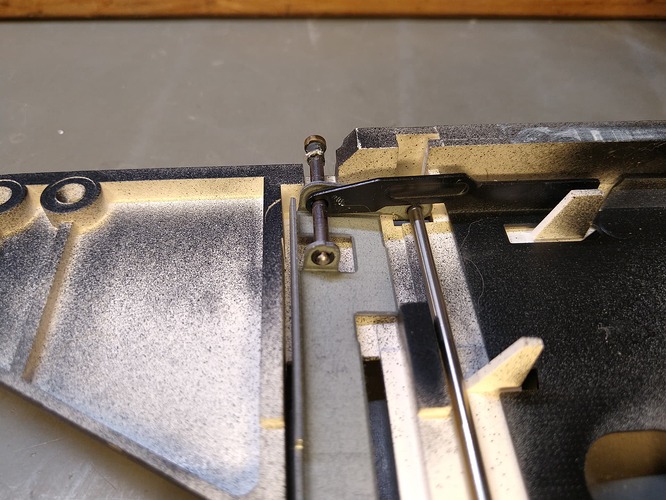

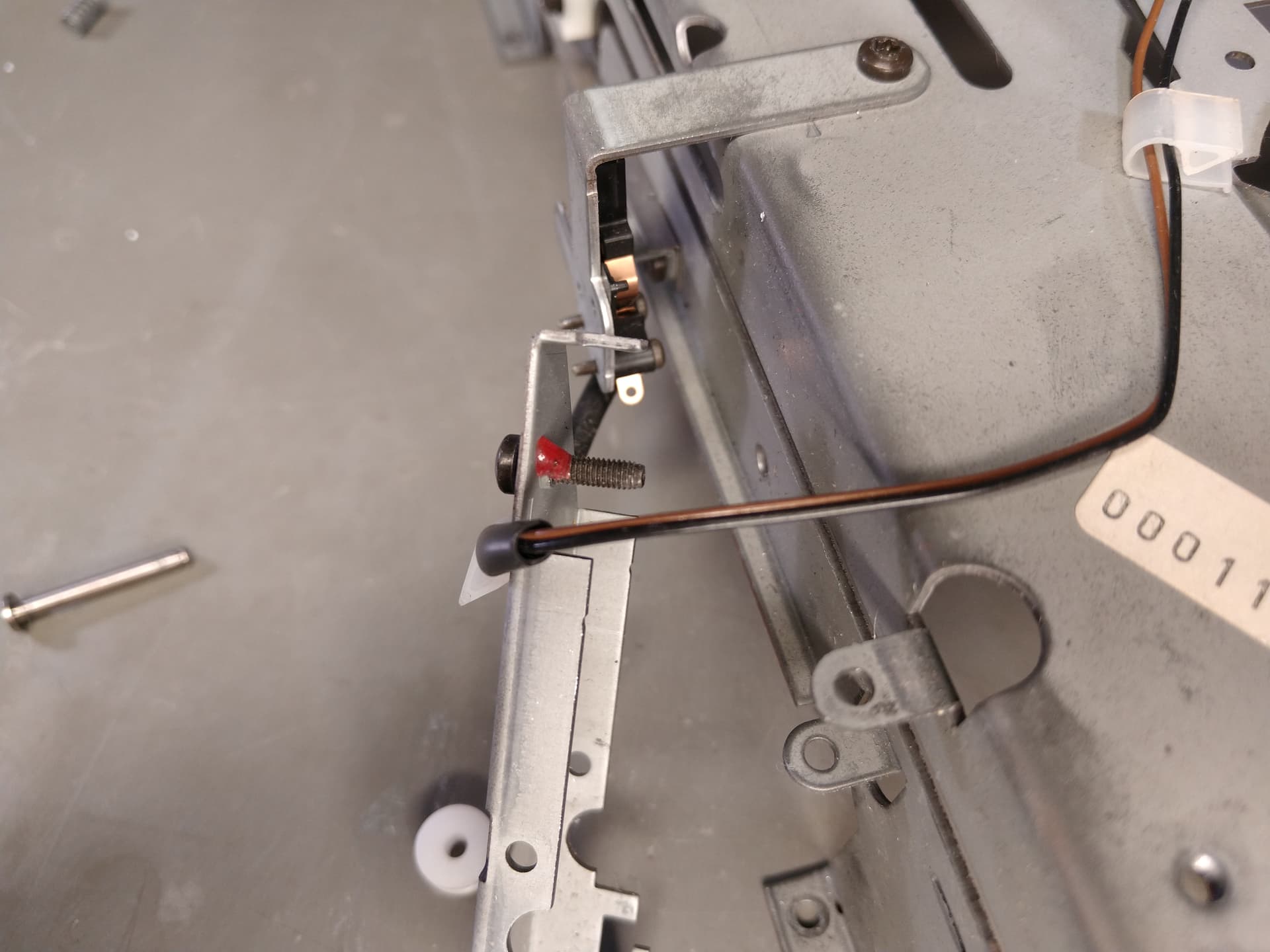

А в нем сделана прорезь, которая является направляющей для движения трея. Нарушенная геометрия, конечно, осложняла движение.
В этом месте не могу не упомянуть о тоннах шлака “мудрых советов” по ремонту техники, которыми забили по самоенемогу интеГнет и Youtube, в частности, «эксперты» и «мастера», с апломбом транслируя свою рукожопость и непонимание, как непререкаемую истину. И немало людей посмотрев это, начинают считать себя искусными ремонтниками и лезут в аппаратуру, доводя её до плачевного состояния.

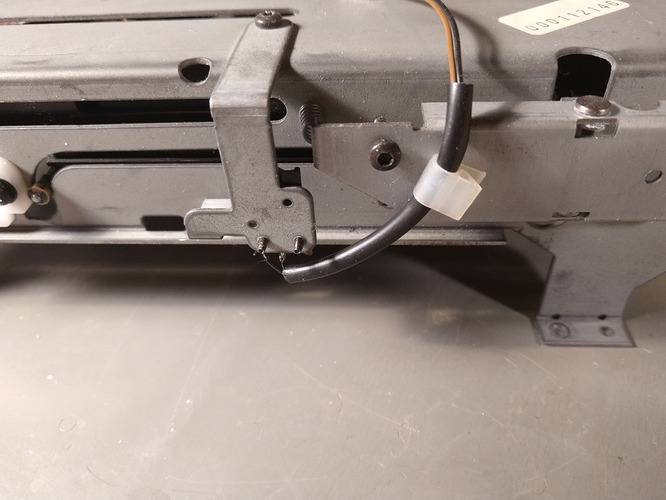

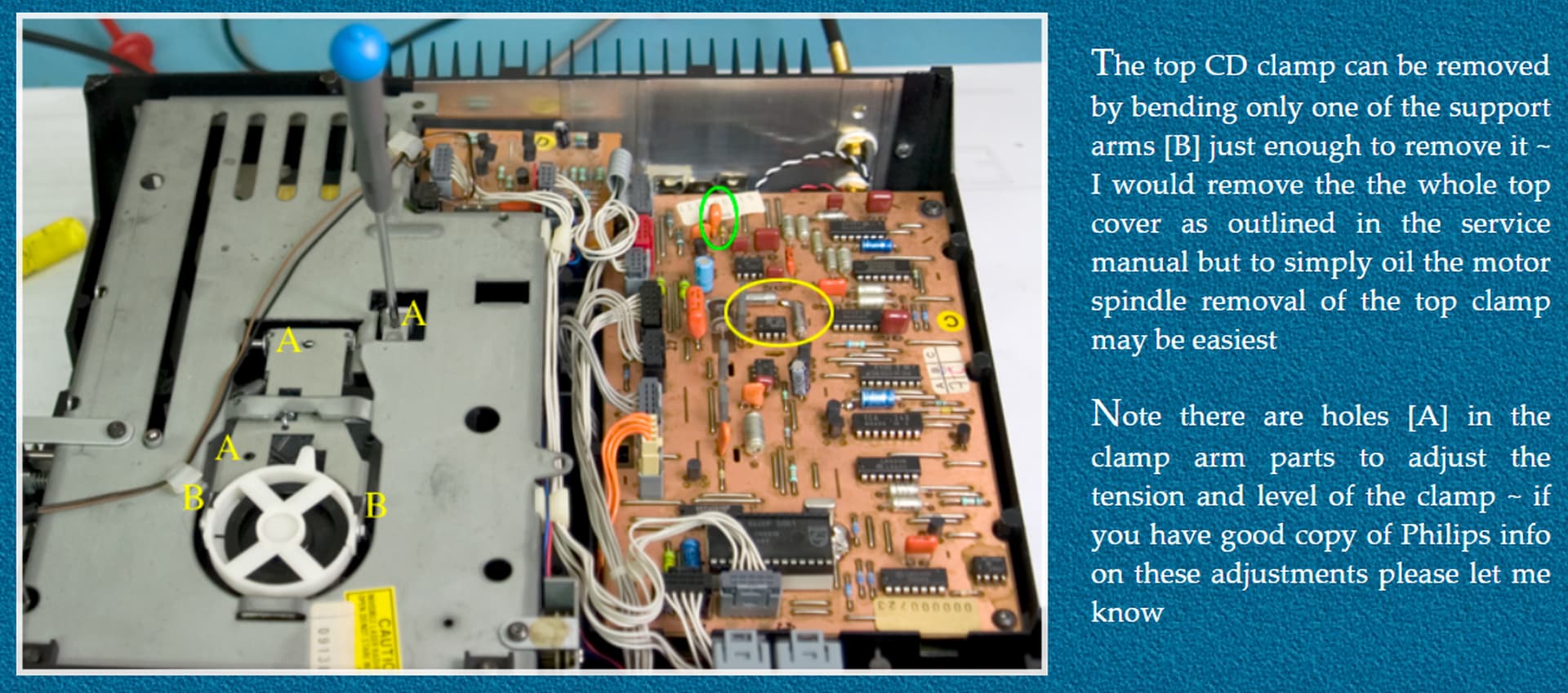

Вот один, советует настраивать положение клэмпа и высоту столика, на который ложится диск, сгибая всякие рычаги отвёрткой, вставленной в первые попавшиеся технологические отверстия.

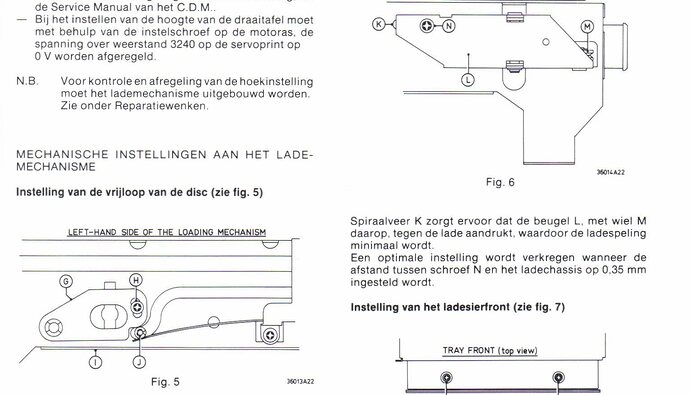

В то время как разработчики предусмотрели ряд специальных элементов, пружин, концевых выключателей, которыми производятся все настройки.
Продолжение следует…
