Похожи на Кегоновские
2 лайка
Англицкие серебрянные силовые не видел ,не буду врать
Кондовские , да , видел силовые намотанные серебром
3 лайка
Так про английские и речь, в данном случае.
Видим видим осцилограф за 20 000 $.
Ну что, бояре, приуныли?
Входы, коммутация OTO
Как я говорил, требовалось сохранить (а где нужно, восстановить) аутентичность усилителя. Поэтому пока решили оставить оригинальные RCA гнезда входов. Однако это было самой малой из бед, т.к. мастер Эд и тут прошелся своими граблями.

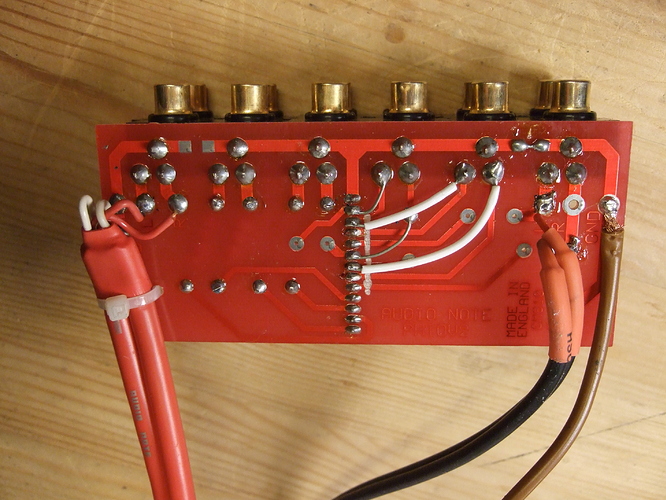

Он зачем-то от души перерезал все дорожки, потом соединил всё это какими-то проволочками, при этом перепутав куда их припаивать. В купе с красным кабелем и «приборным проводом», «дополнительной» землей блок входов стал напоминать картины Pablo Diego José Francisco de Paula Juan Nepomuceno María de los Remedios Cipriano de la Santísima Trinidad Mártir Patricio Ruiz y Picasso, Tête de femme (Голова женщины). Всё смещено и не на своем месте.

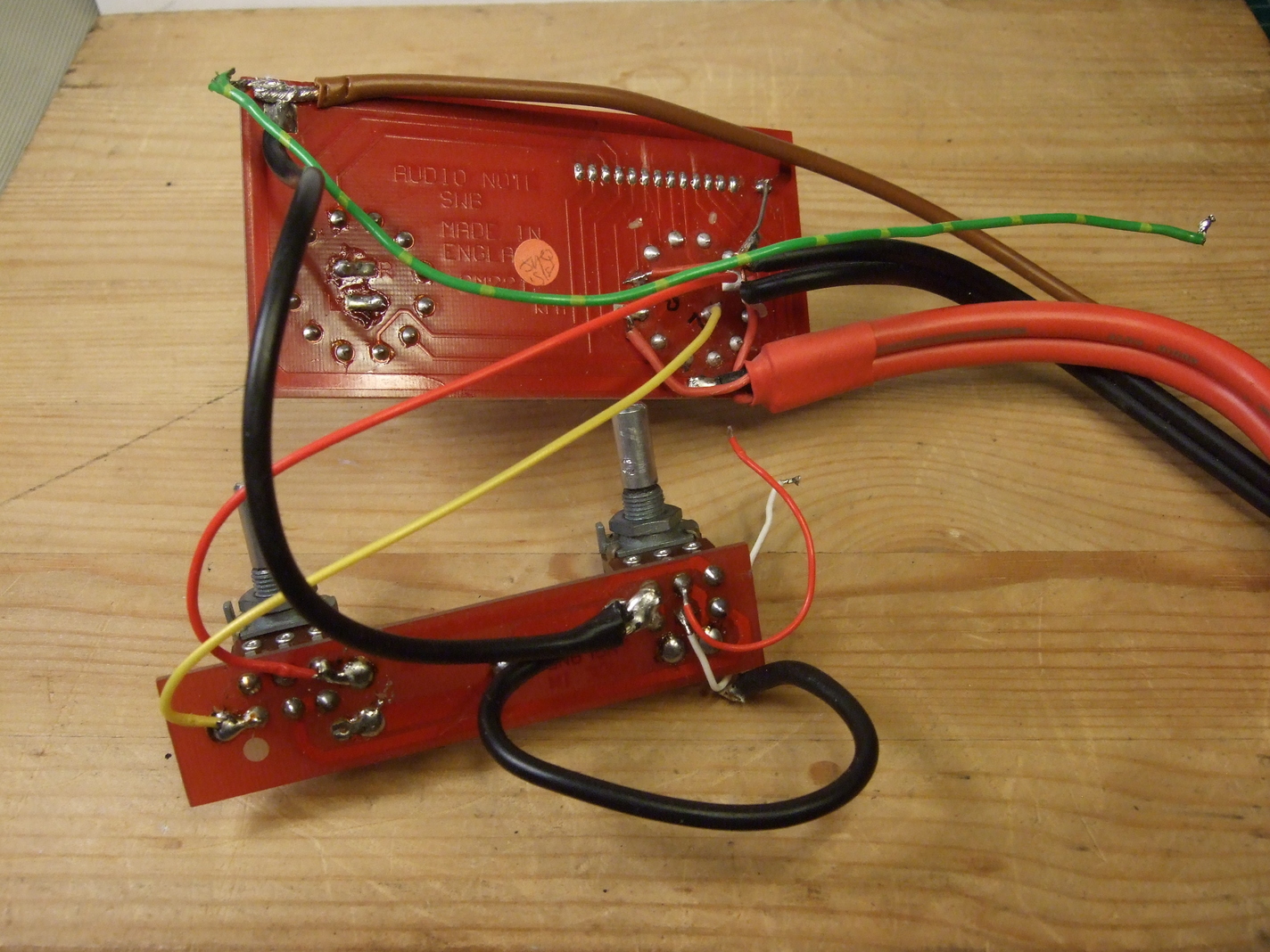

Коммутация и громкость / баланс никак не уступали по уровню всему остальному творчеству Эда де Йонга.
Вход СD1 было решено облагородить кабелем AN-Vx 31, тем более что это штатный апгрейд, благословленный мануфактурой. Для этого плата входов специально сделана так, чтобы в дальнейшем можно было подключить отдельный качественный кабель.

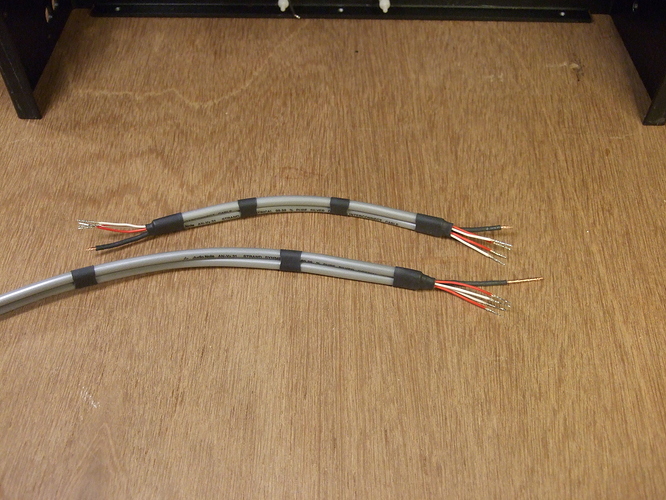

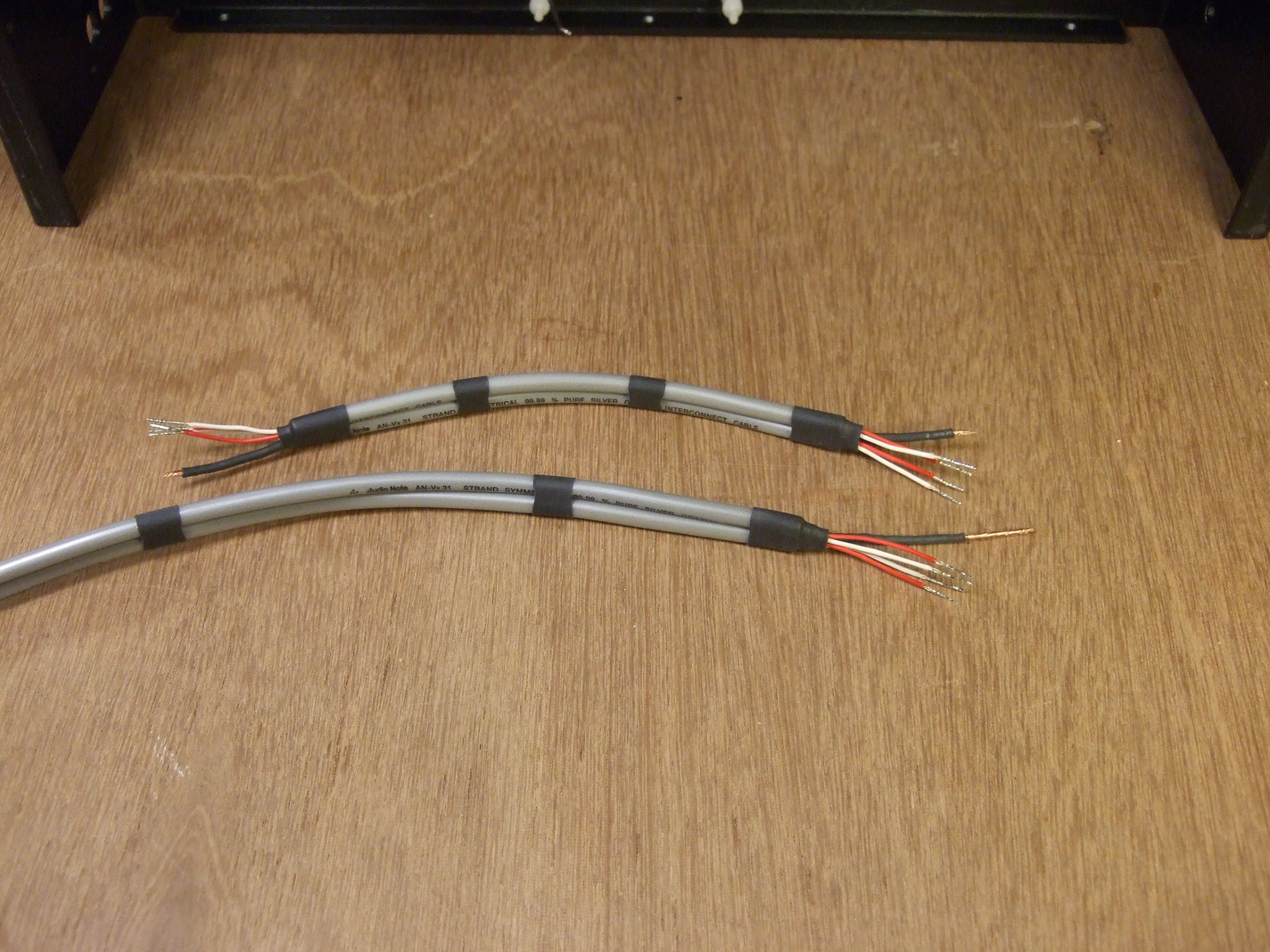

Посему были подготовлены необходимые отрезки

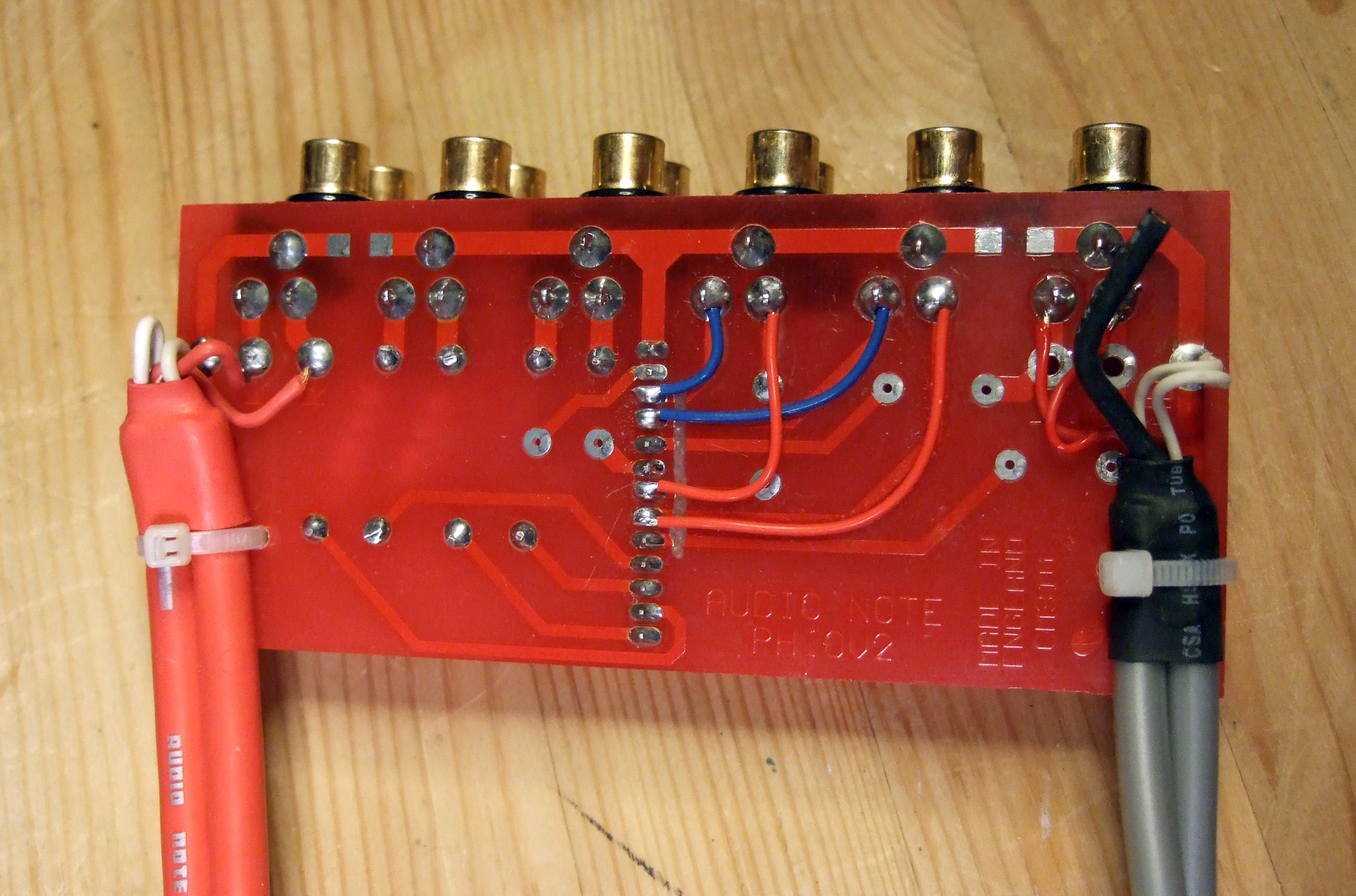

Входной узел теперь выглядит так. Серебряные перемычки подсоединены к правильным пинам гребенки шлейфа, убрана земляная петля, подсоединен AN-Vx 31

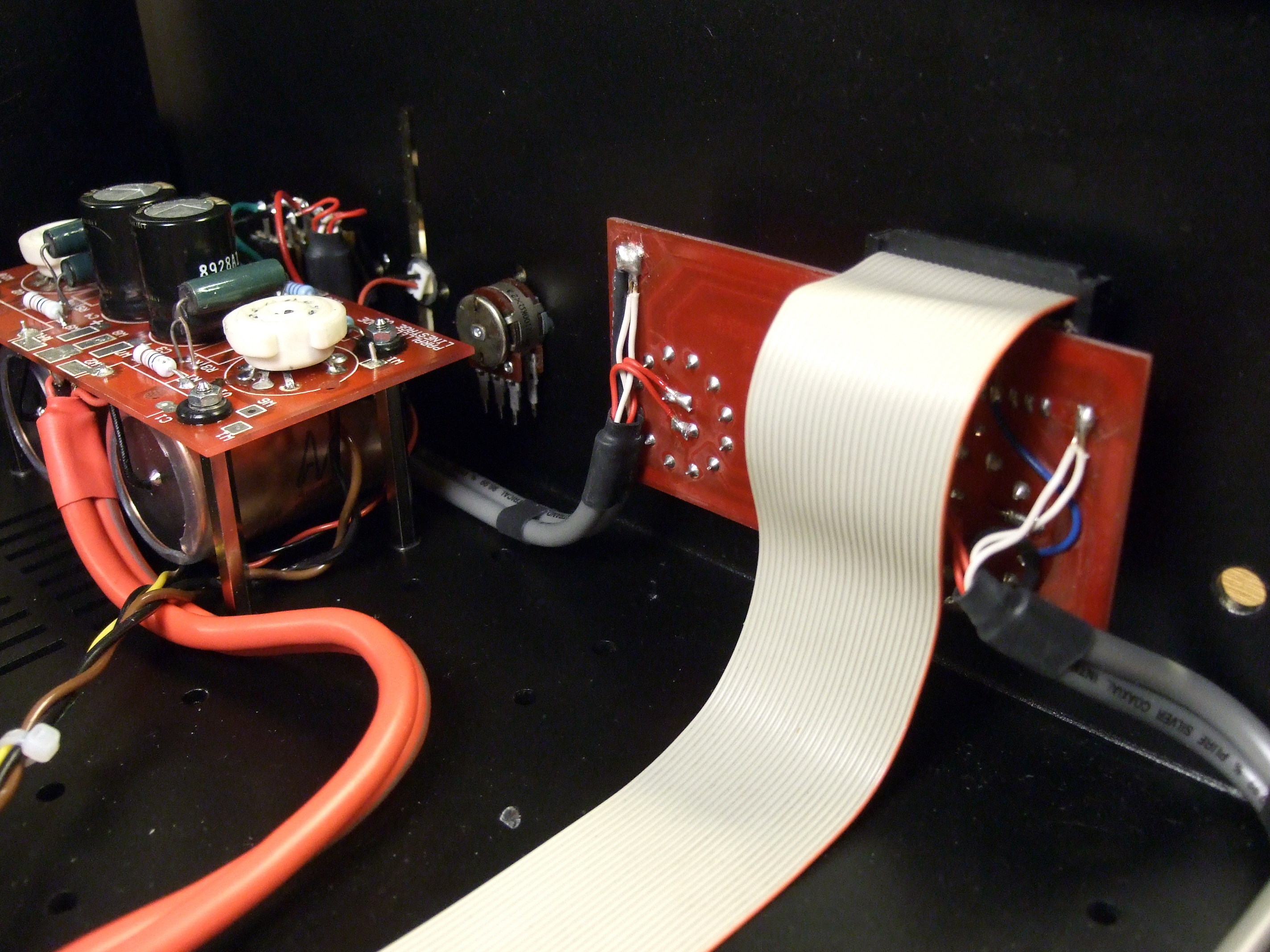

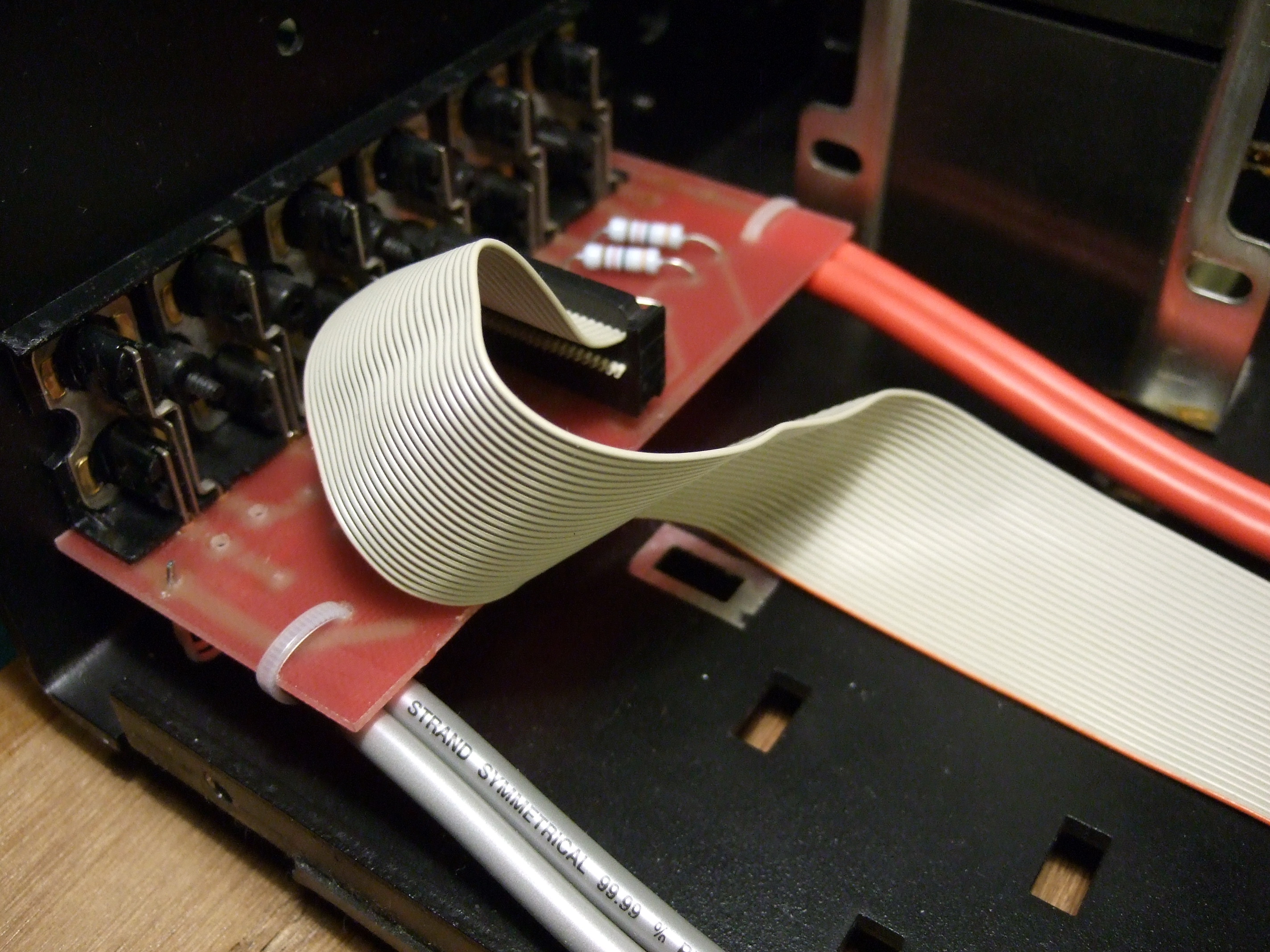

На своем штатном месте в корпусе

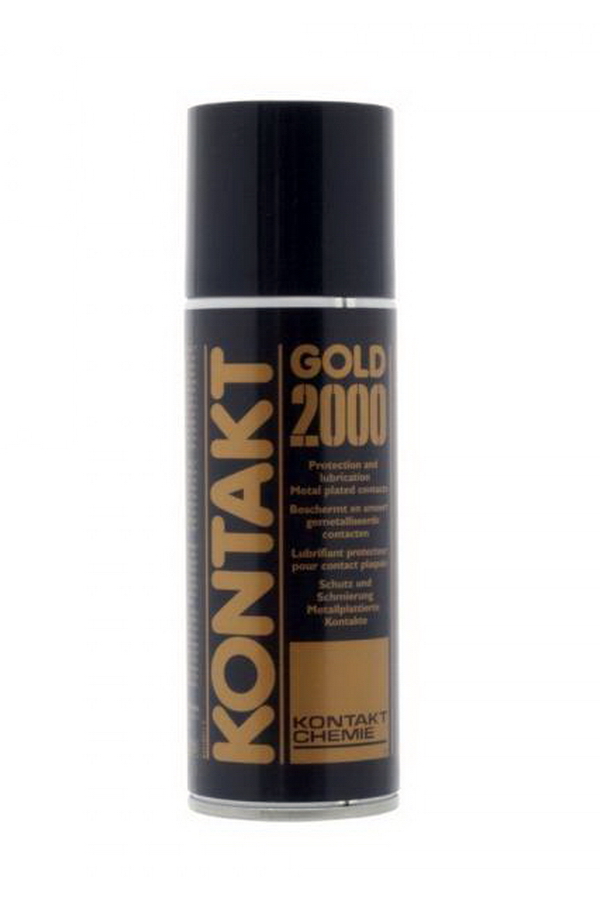

Блок переключателей был приведен в порядок. Помимо традиционных очистки и правильной перепайки, переключатели El Cheapo прозводства Lorlin, England были разобраны, промыты и обработаны смазкой для позолоченных котактов.
Ну и конечно собраны обратно. Функциональность Source / Tape восстановлена.

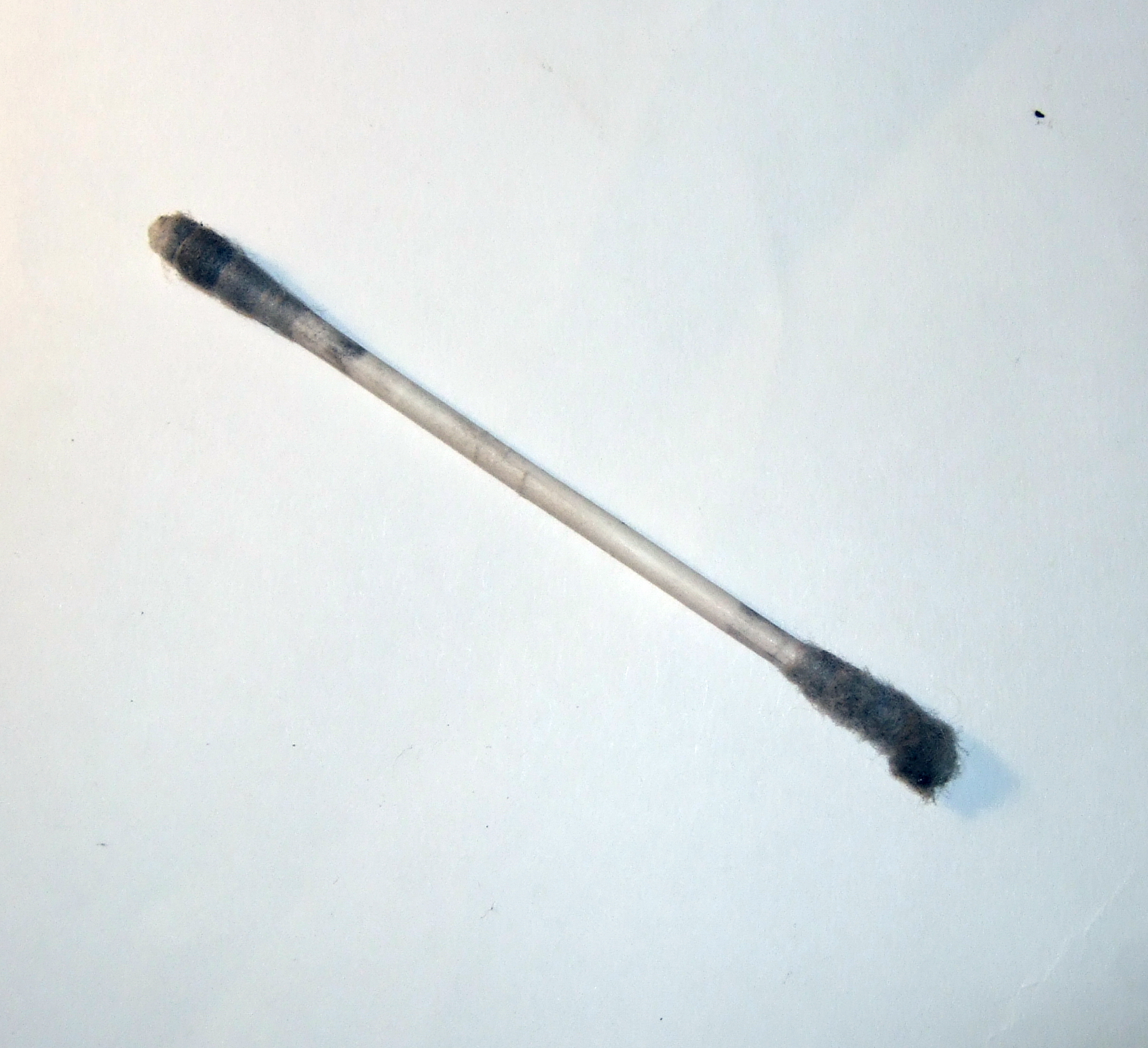

Сами гнезда внутри тоже промыл Крамолином. Вот что там бывает. Одна сторона палочки – одно гнездо.

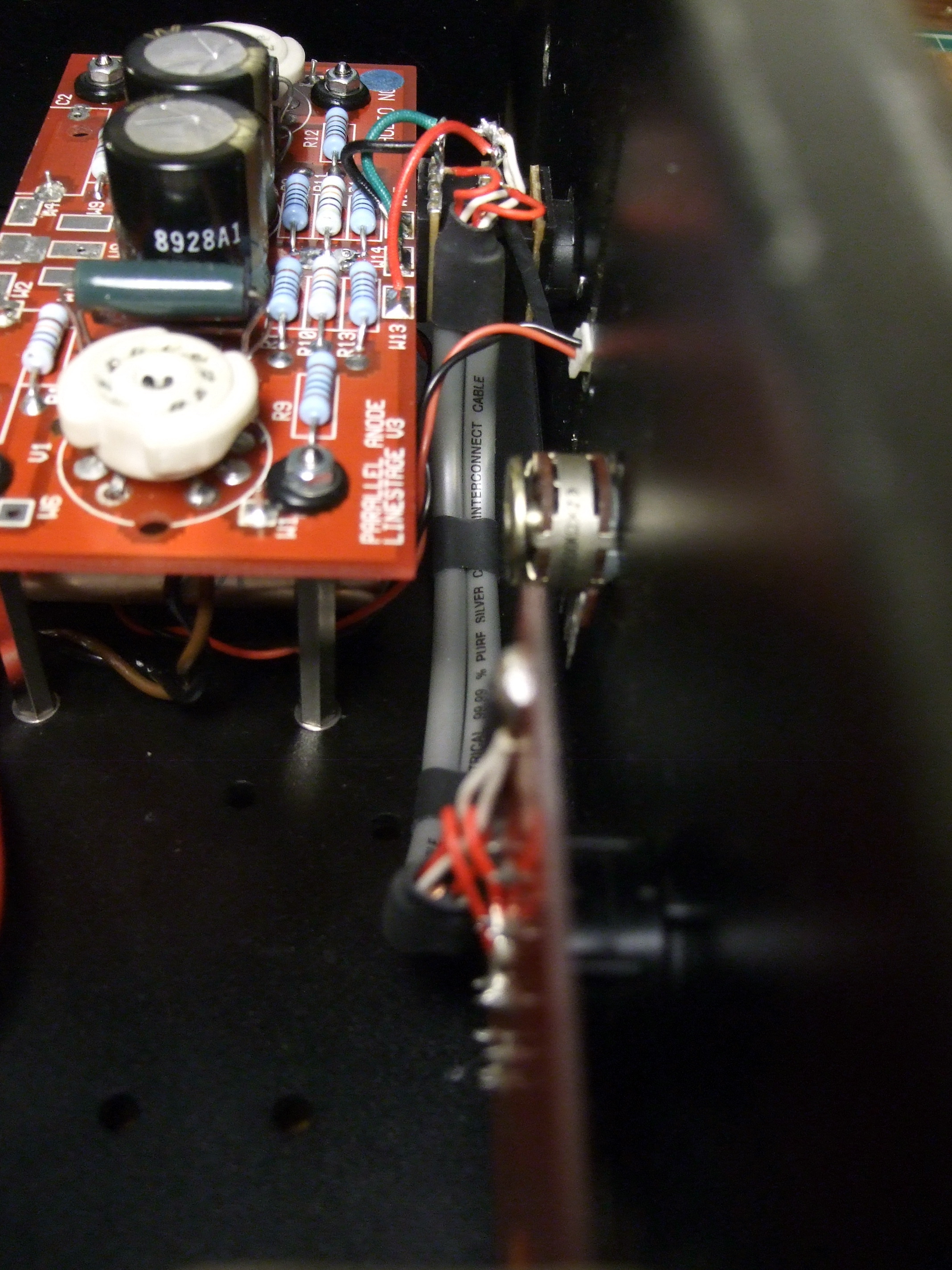

Регулятор баланса был исключен из пути прохождения сигнала, а новый регулятор громкости Audio Note был подсоединен AN-Vx.

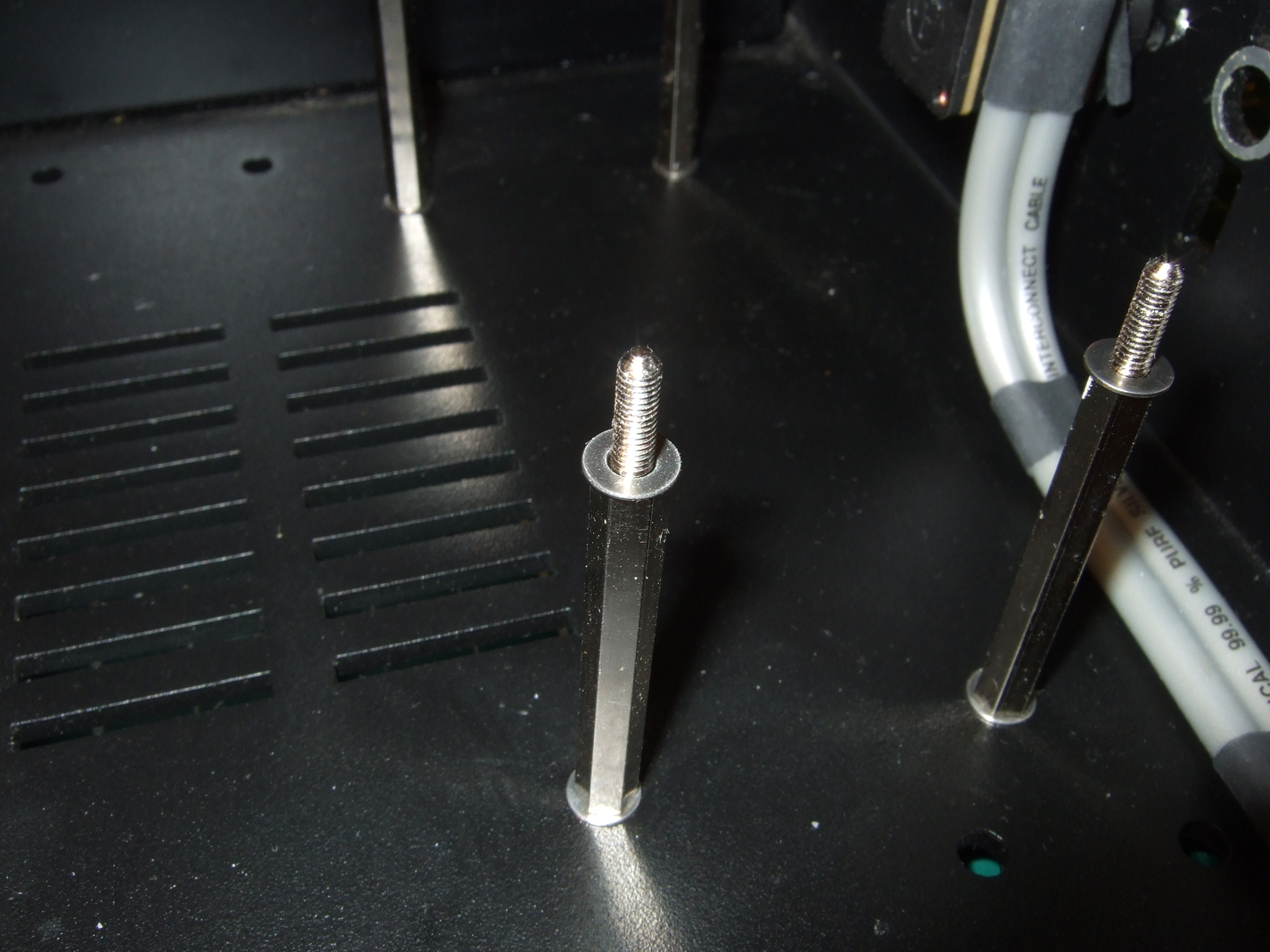

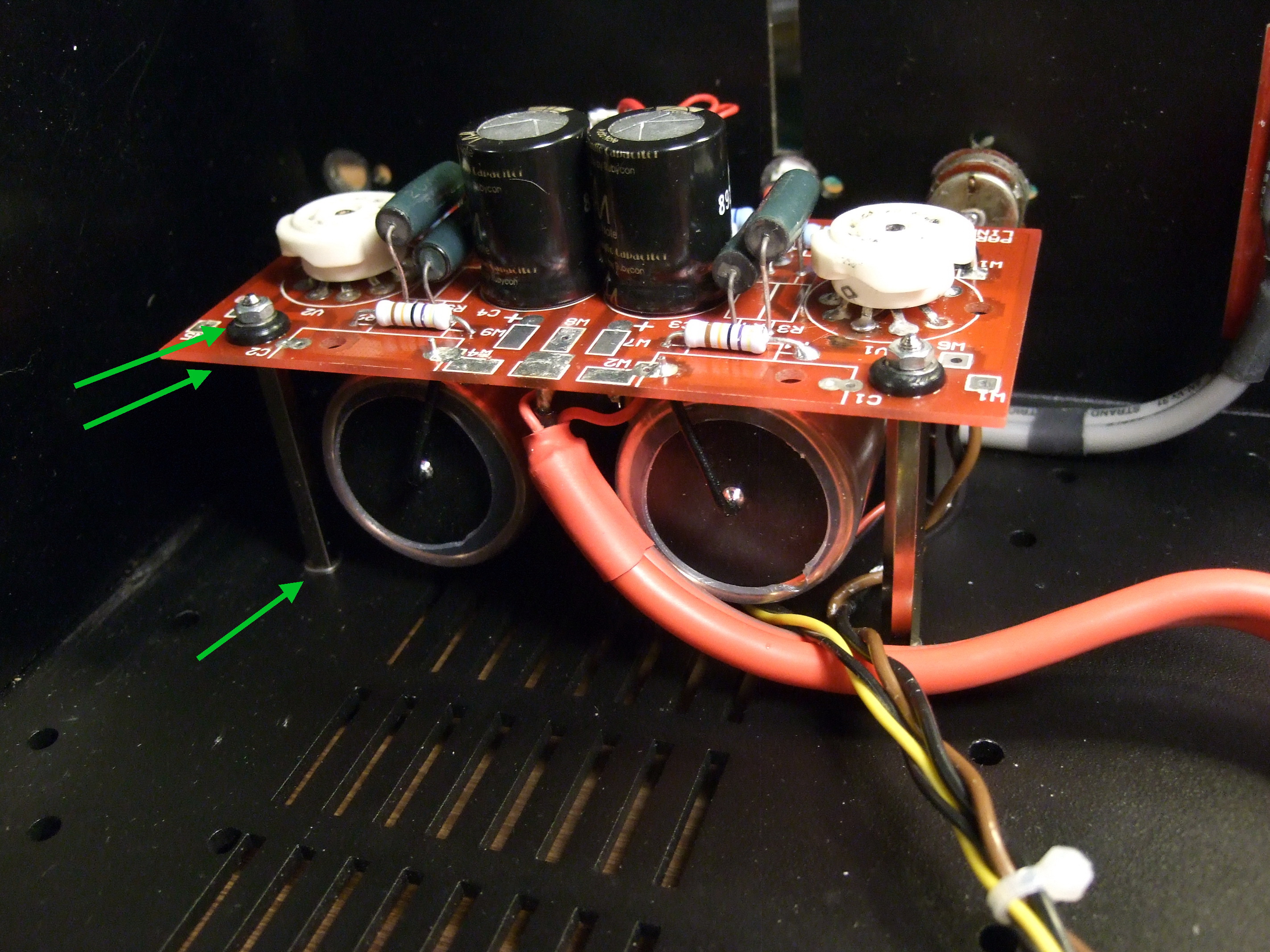

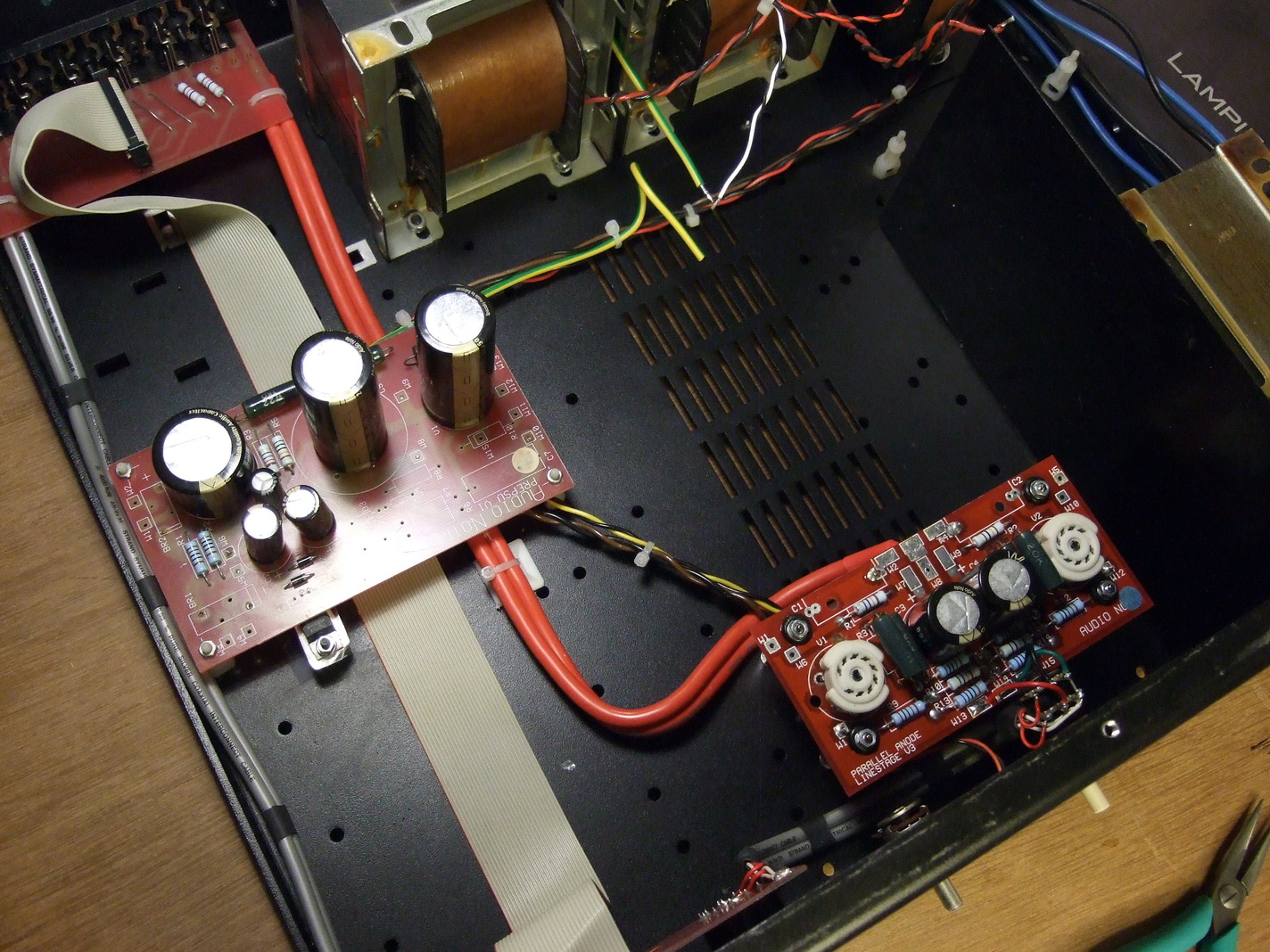

Так как новые майларовые медные конденсаторы сравнимы по размером с небольшими бегемотиками, предусилитель был поднят над шасси. Тут хочу заметить, что в необходимых местах я не ленюсь ставить шайбы, как это положено в промышленности, в то время как при ремонтах их частенько выбрасывают. А что, «на скорость» же не влияет?
Промежуточная остановка. Тестирование восстановленного предусилителя.
Меня всегда занимало как Audio Note с течением времени вольно обходится с направлением деталей, подключением фазы и нуля к силовым трансформаторам, а также с т.н. “абсолютной фазой”*. К примеру предусилитель в OTO, как и в Meishu, как и предусилители М1, М2, является инвертирующим. Т.е. сигнал на выходе предусилителя находится строго в противофазе ко входному.

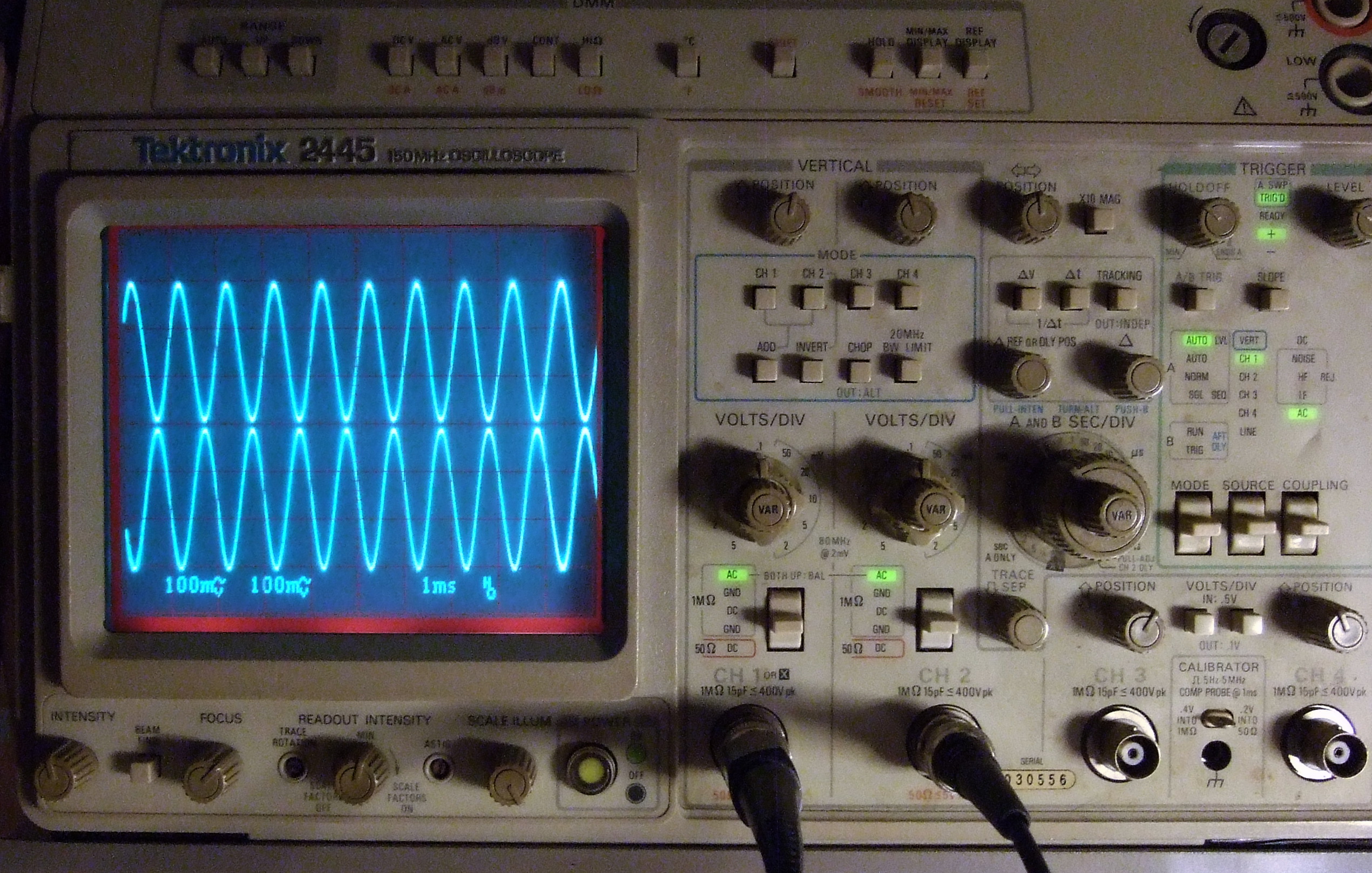

Для наглядности, на экране осциллоскопа это выглядит так
Но про абсолютную фазу поговорим как-нибудь в другой раз, так как вопрос этот вовсе не так однозначен, если мы рассматриваем музыкальный сигнал, а не синусоиду с генератора.
33 лайка
Всё!
Началось…
Кто, интересно, благословил, и тем более штатно?! И тем более один из входов. Не, всё!
Ну а когда прочёл про обвод баланса…
3 лайка
Не тебе ж делают
2 лайка
Что началось? Фобии от полного непонимания вопроса.
Вряд ли стоит их упорно навязывать всем окружающим посетителям бара.
Питер Квортруп благословил.
Объясняю еще раз: мануфактура PQ сразу заложила такой upgrade в разводку платы.

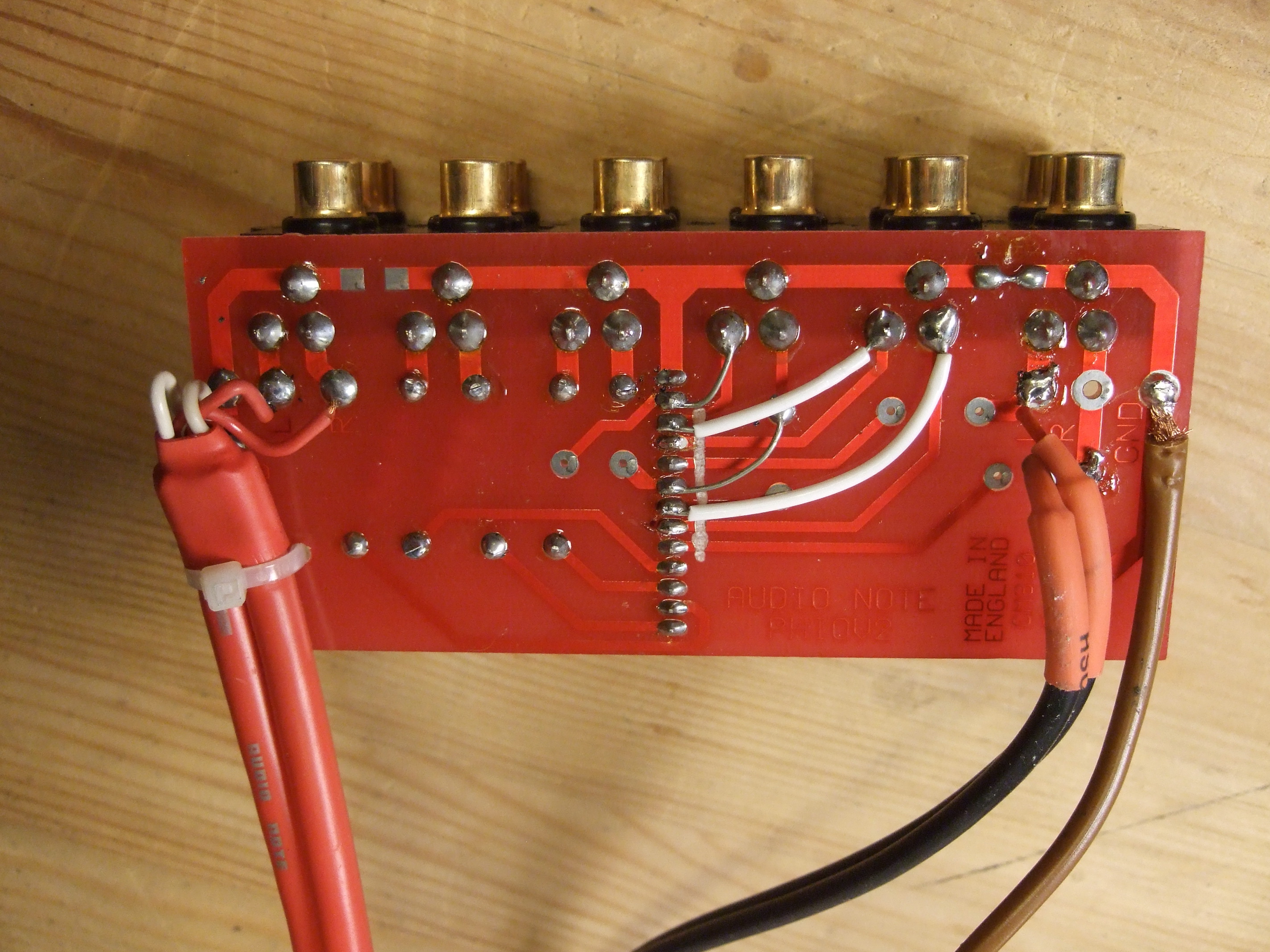

Жаль, не сделал снимок PCB без проводов, но на “грязном” поясню: куда указывают зеленые стрелки - там широкие отверстия с контактными кружками для припайки толстого кабеля, Хоть LP. А желтые перемычки удаляются, отделяя эти RCA гнезда от компьютерного шлейфа. И даже отверстие для пластиковой стяжки, чтобы закрепить кабель, тоже сделали.
Вы попробовали послушать через TAPE IN? Помню, восторг бил фонтаном. А там всего лишь обход (обвод) одного переключателя получался.
А потенциометр баланса, это даже не переключатель, это, в сравнении с ним, плохой, да еще и шумный контакт. А поскольку он вообще на практике не нужен (ну вот вы крутите баланс?) , то зачем оставлять на пути тонкосотканного сигнала этот источник мути?
PS. Да и вообще это пожелание владельца. Очень разумное, кстати.
28 лайков
Главврач начал отрезать от пациента лишнее и пришивать нужное. Голландец бы одобрил
2 лайка
Если уж влепили Vx, надо было и RCA разъемы сменить на серебро. Колодку шлейфа можно было сдвинуть на один контакт, оставив весь функционал для остальных входов
Получается Вы поставили серебряный кабель только на линию входа, от RCA разъема до платы предварительного усиления. А что Вы можете сказать по поводу разводки с платы усиления до выходных клемм? Это так же важно или на эту часть разводки можно не обращать внимания и отставить штатную?
Так я и не настаиваю. Как клиенты пожелают, так и будет исполнено. Как говориться: “любой ваш каприз…”
Читаем выше и совсем в начале
Нынешняя конфигурация произошла по воле владельца. Ему хотелось так.
Возможно вторым или третьим этапом RCA буду заменены на серебрянные. Один вход или все, с удалением платы или без - я этого не ведаю.
Не совсем понял что вы имеете в виду? Большую плату с драйверными и выходными лампами? Плату предусилителя?
И к тому же между платой усилителя и выходными клеммами еще присутствуют, как ни удивительно, трансформаторы.
2 лайка
Да, именно это и имею в виду - всю цепочку от платы усилителя мощности до трансформаторов и далее к выходам RCA.
Ну, акустические клеммы (терминалы, закрутки и т.п.) - это не RCA.
Но заменить их можно. Влияют на звук и удобство пользования.
Из трансформаторов торчат собственные провода. Заменить их гипотетически можно, но нужно ли? Не говоря о том, что это тяжелая работа, обмотки остануться прежними. Смысл в чем?
Печатная плата оконечного усилителя - какая есть, такая есть. Можно её устранить и сделать усилитель заново, на площадке из текстолита, тефлона, дерева, всё навесным монтажом point-to-point. Можно и без площадки, т.е. работы будет еще больше.
Тоже выполнимо, но стоимость будет сопоставима со стоимостью всего усилителя.
Короче, смысл вашего вопроса остался для меня неочевиден.
1 лайк
Согласен со всем сообщением, и с постскриптумом.
7 лайков
Все понял, т.е. все провода. что идут с платы оконечника до транса и после него - это собственные провода транса. Просто я этого не знал, вот и задал вопрос. Спасибо за разъяснения. разобрался с вопросом.
1 лайк
Да. У AN выводы трансформаторов, сделаны на заводе при изготовлении трансформаторов.
Вот и мой M2 вернулся из стационара.
Операция по пересадке почек прошла успешно.
Хоть он, у меня, парень и не шибко древний - но успел, где-то, подорвать здоровьице…
Хорошо, что вовремя попал в умелые руки - теперь снова в строю, бодрый и здоровый.
Всё прошло крайне оперативно, профессионально и чётко!
@Chief.Physician - спасибо!
19 лайков
Пожалуйста!
Надеюсь, когда погреете, расскажете, как со звуком стало.
