А тем временем мы согласовали с хозяином план первого этапа.
Что хотелось Олегу?
- восстановить каноническую схему, в том числе двухламповость предусилителя;
- восстановить полную оригинальную функциональность;
- вернуть усилитель к аутентичному состоянию;
- вернуть magic и н’дуль;
- вернуть настоящий Audio Note!
Исходя из пожеланий, бюджета и целесообразности мы не стали делать из усилителя сразу Signature, а ограничились, на первых порах, расово верными стандартными аудионотовскими компонентами, за исключением некоторых мест, которые решили всё же слегка проапгрейдить, а именно:
- катодные цепи оконечного каскада;
- фильтрующие конденсаторы, стоящие у драйверов;
- сигнальный кабель первого входа;
- регулятор громкости;
- ввод и проводку электропитания;
Акустические терминалы и переключатели Олег отложил на второй этап.
Питание основного усилителя

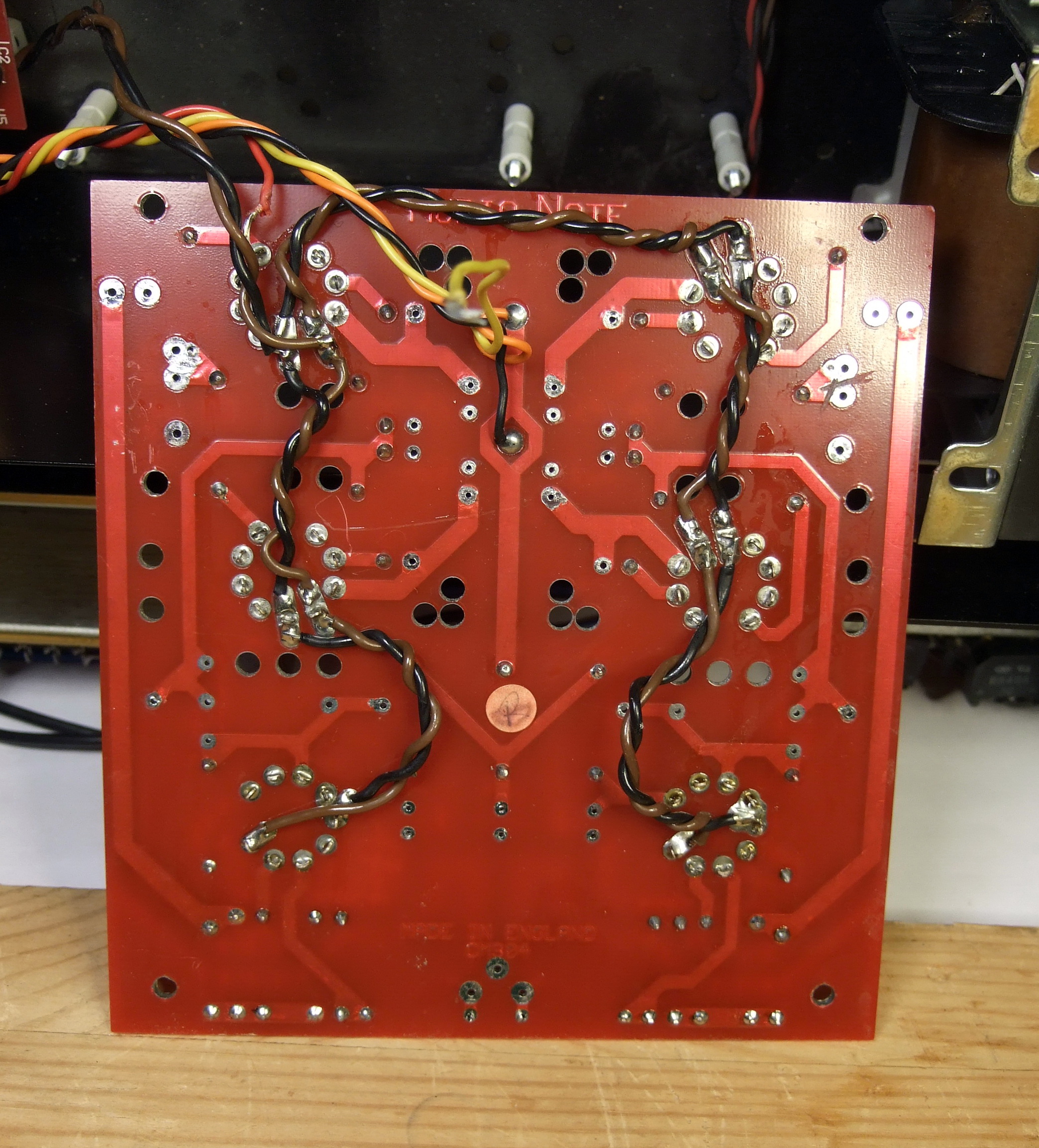

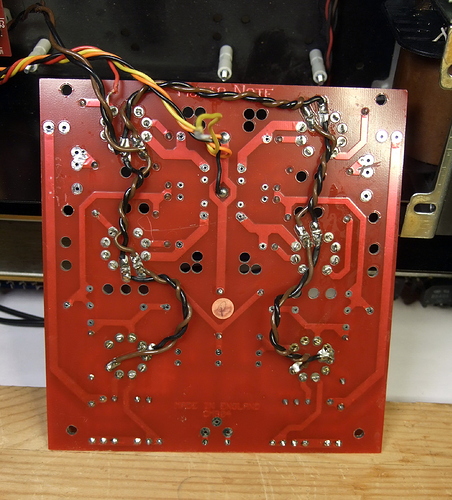

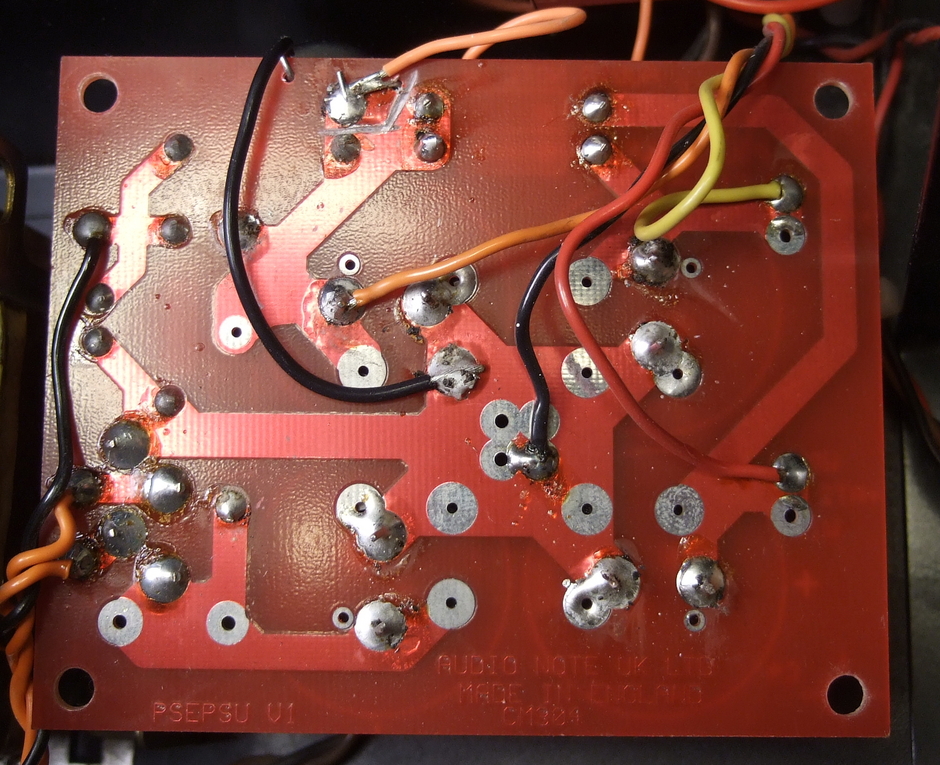

Последний взгляд на творчество мастера Эда

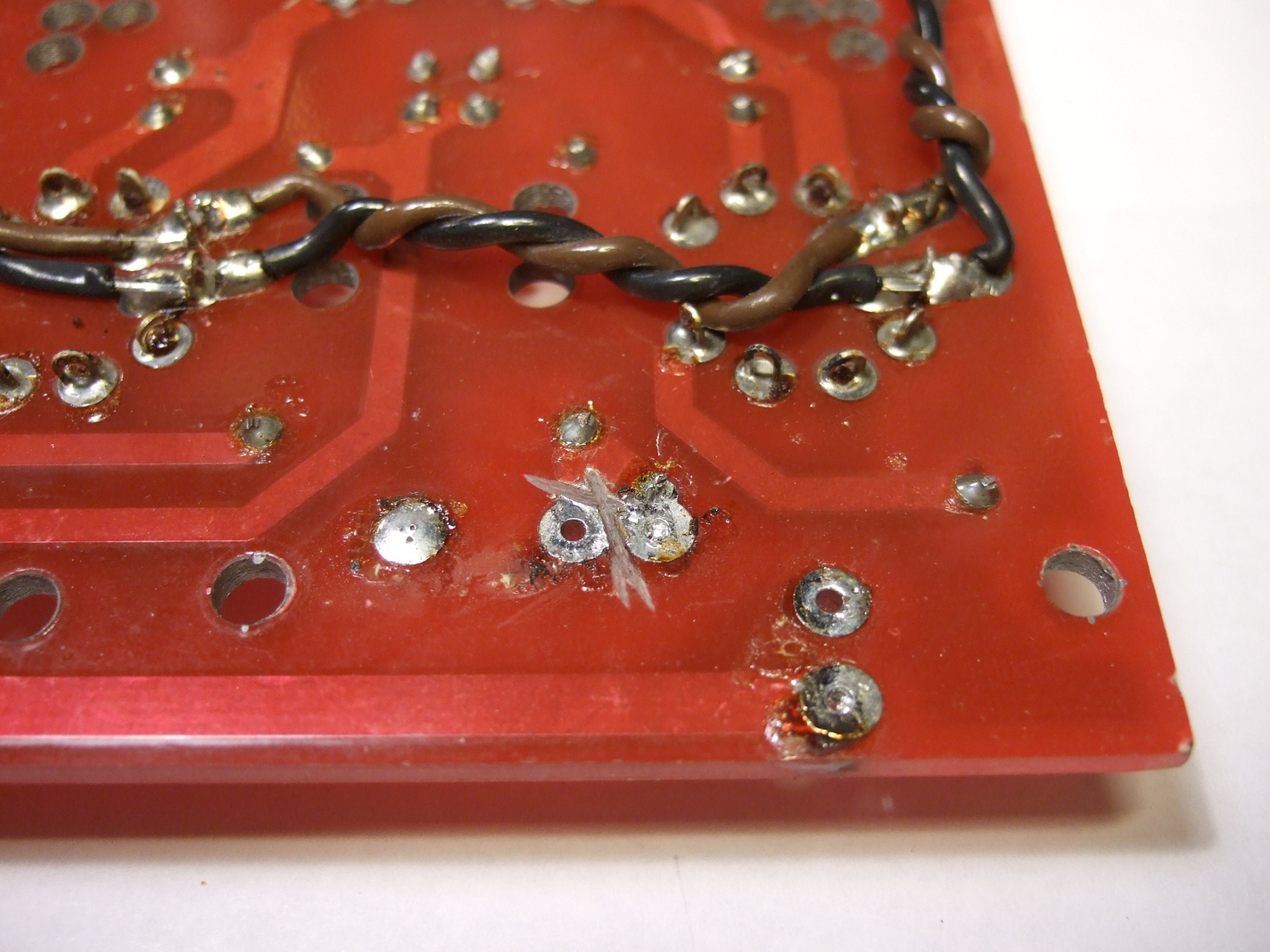

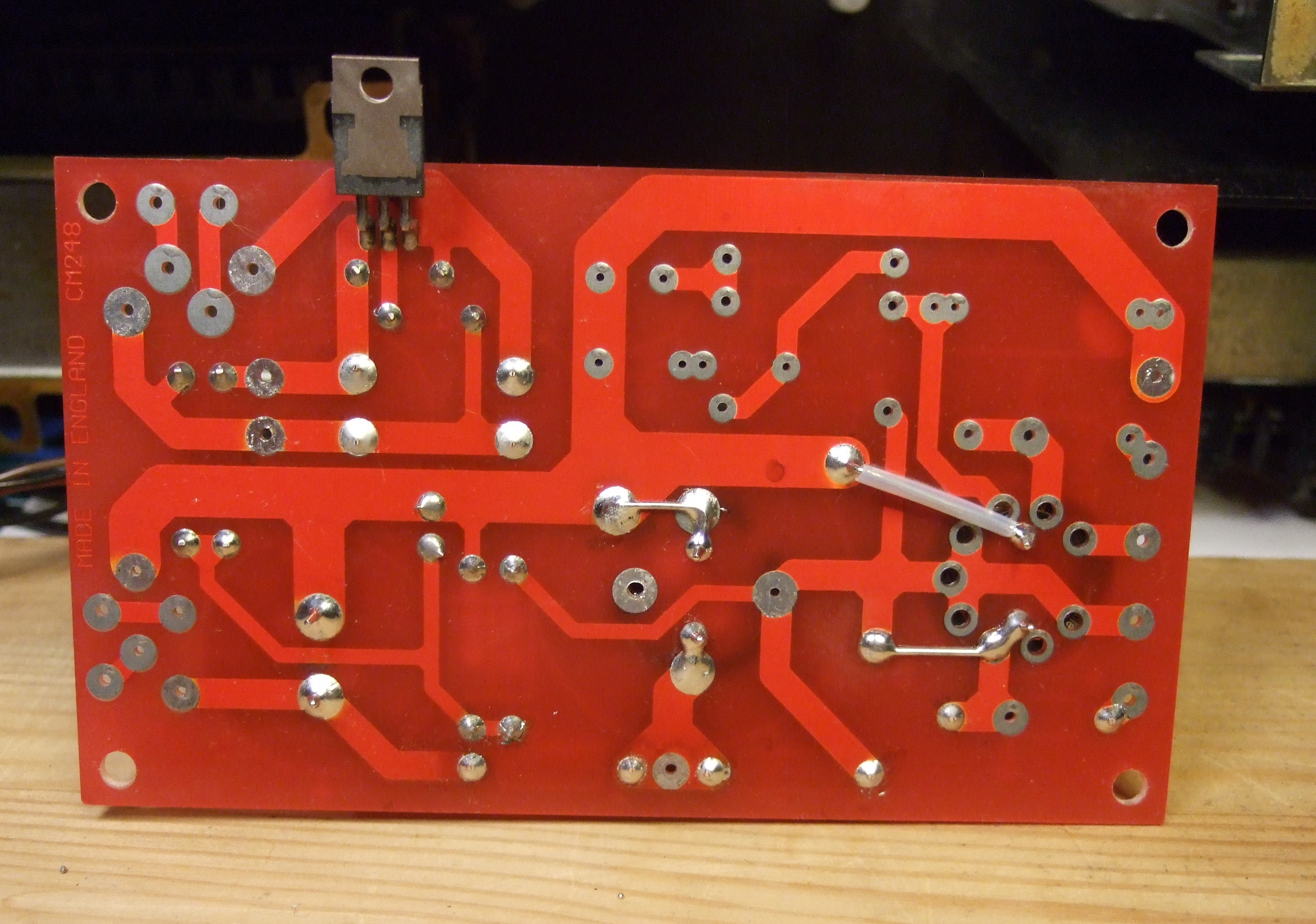

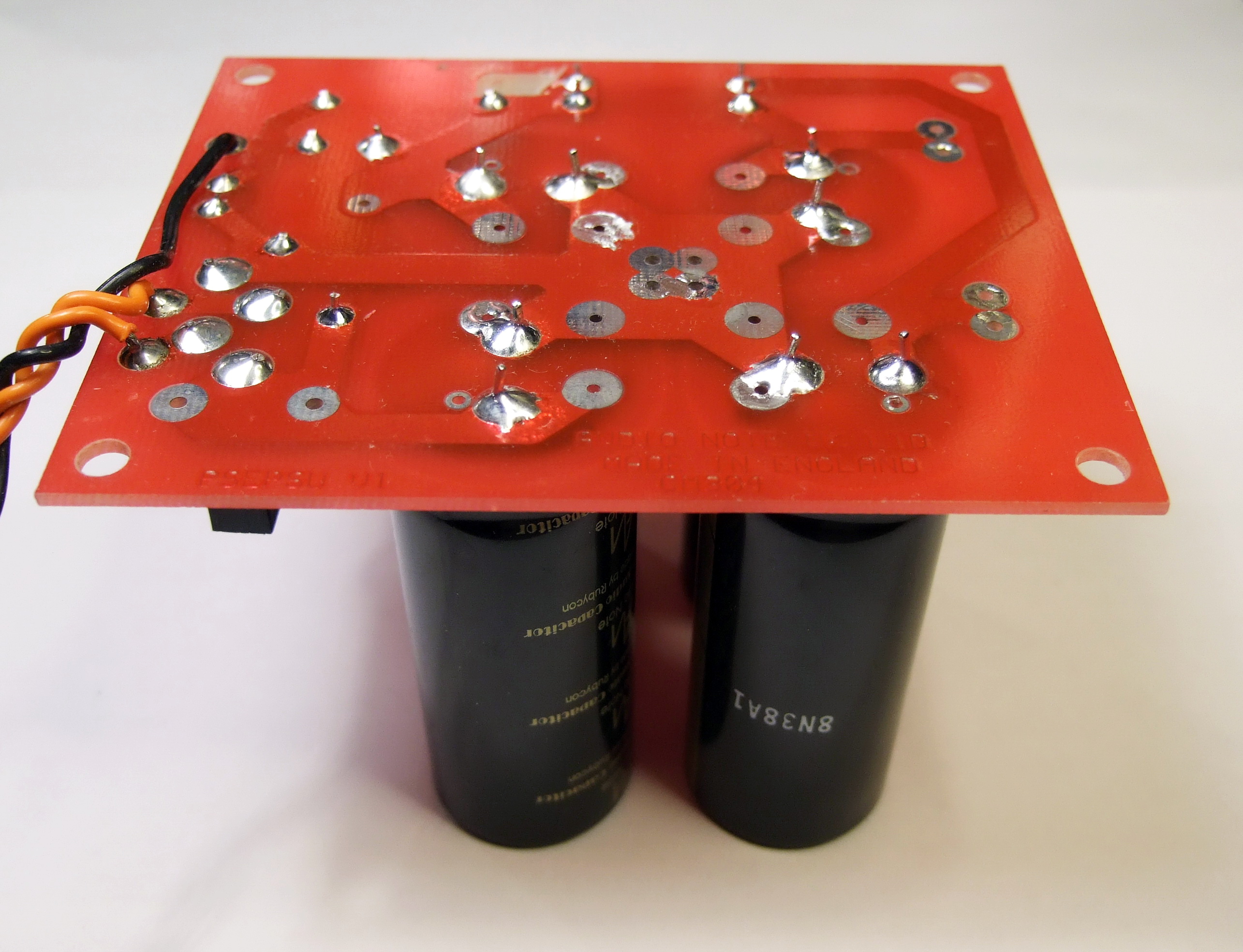

Весь хлам был демонтирован, плата очищена от непонятного припоя и промыта. Красная маска местами вздулась и облезла благодаря тому, что до этого паяли неизвестно чем и с сильным перегревом.

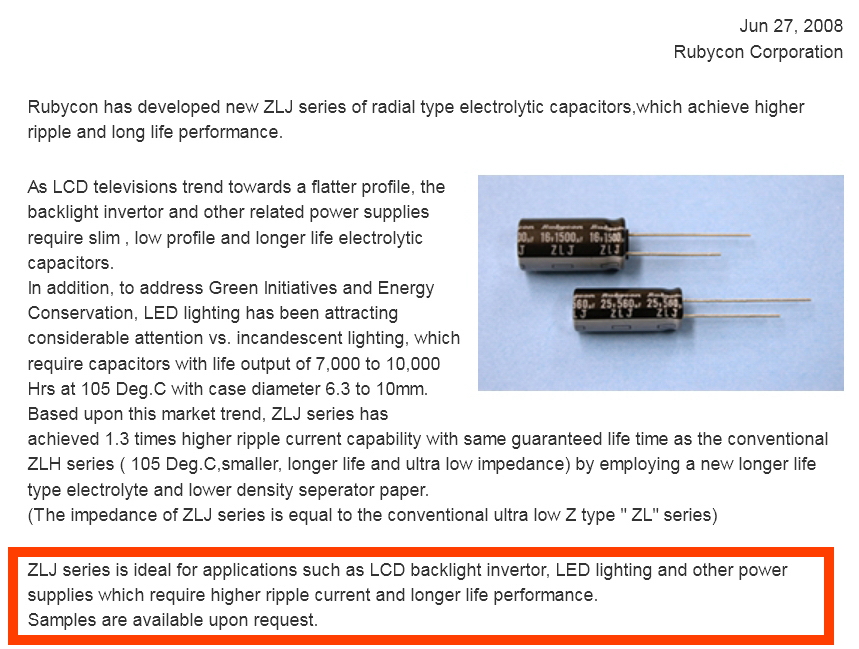

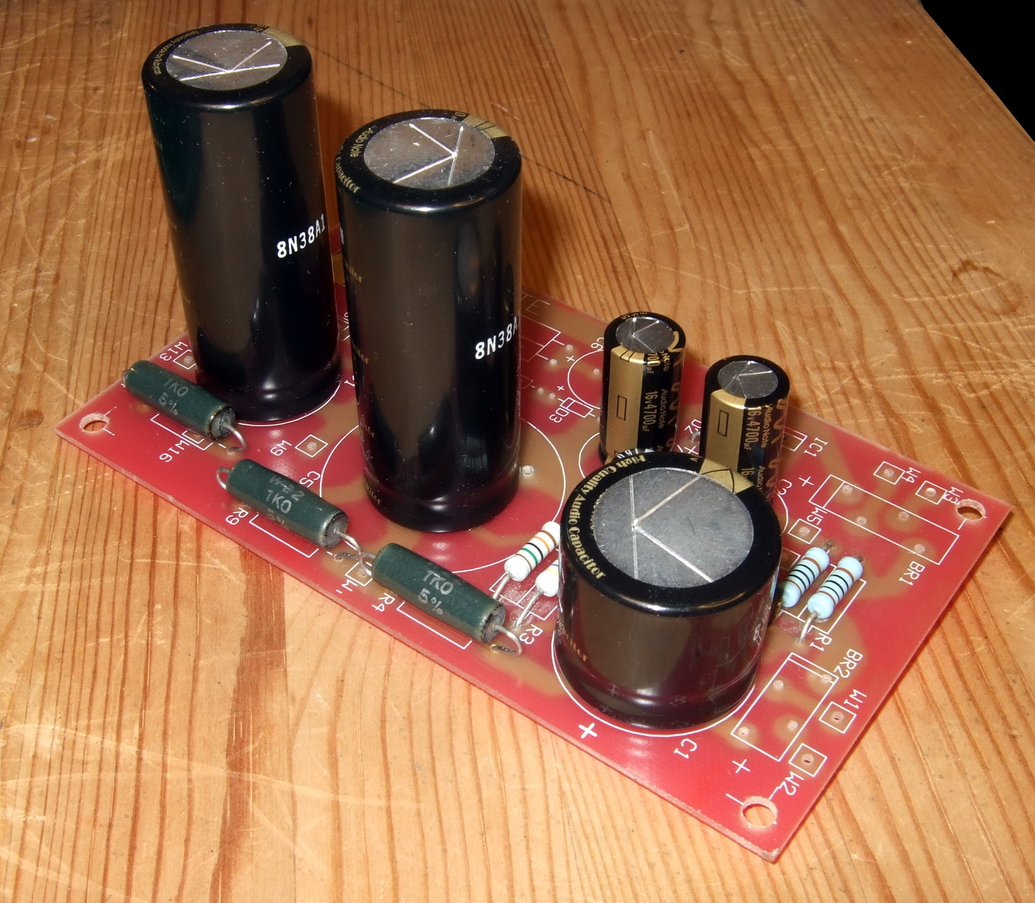

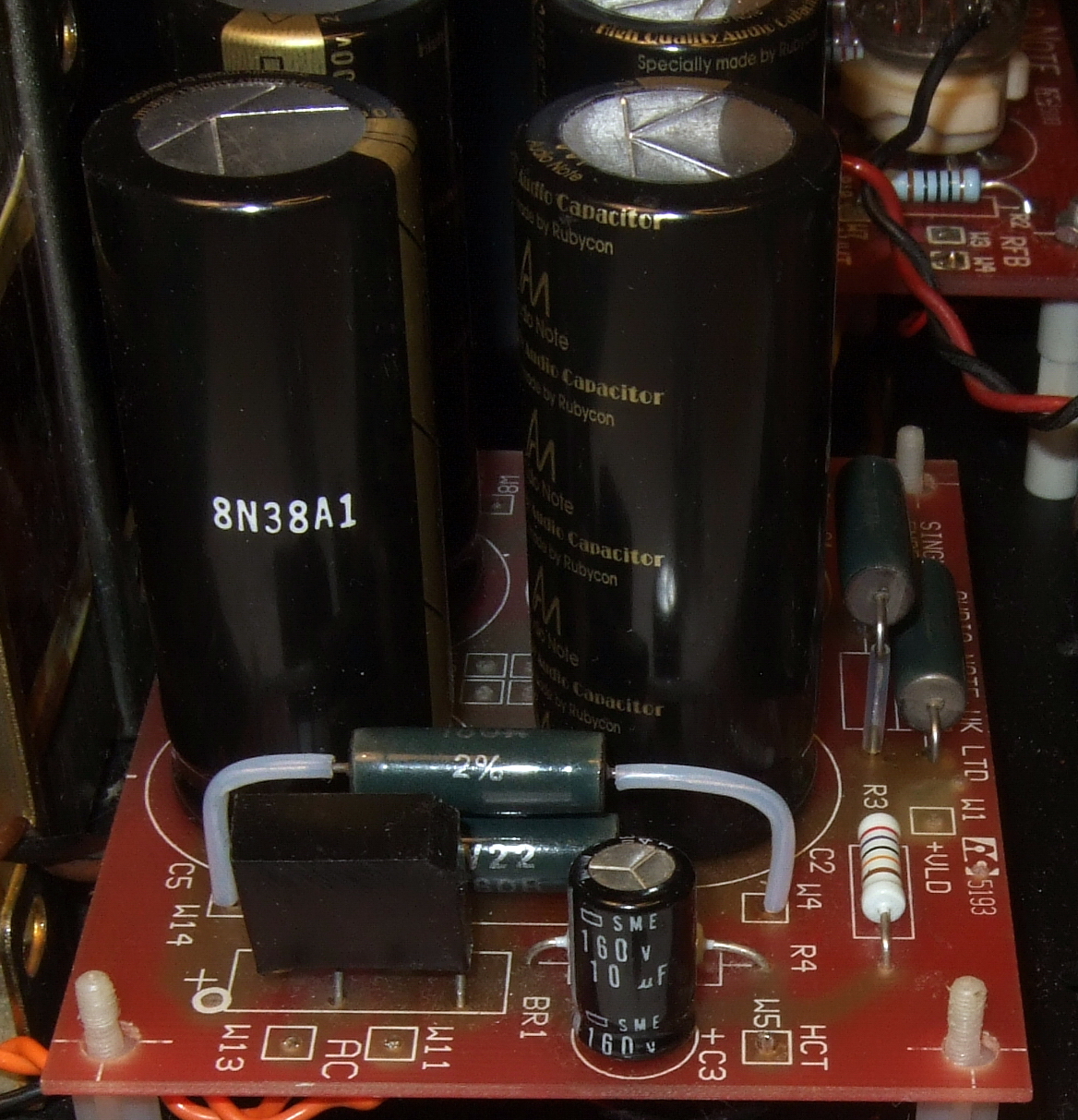

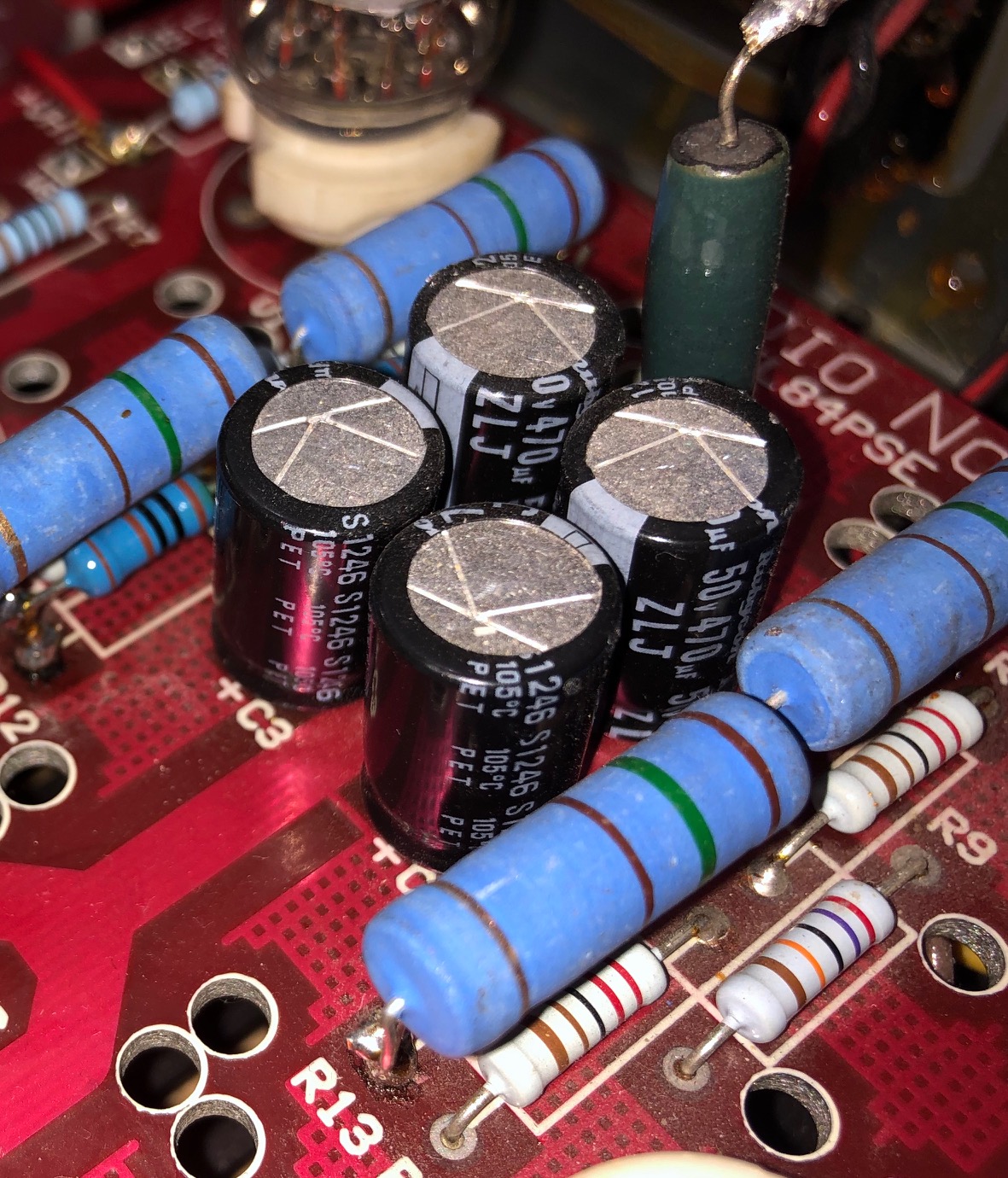

Установлены правильные электролиты и гасящие резисторы

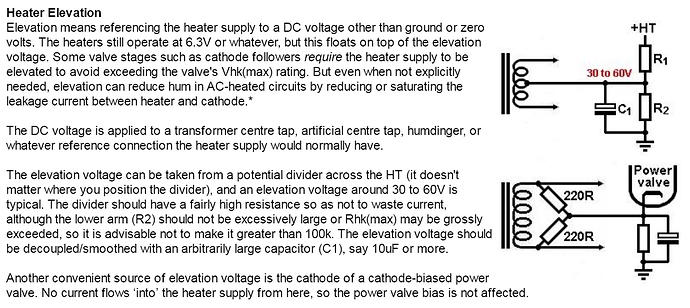

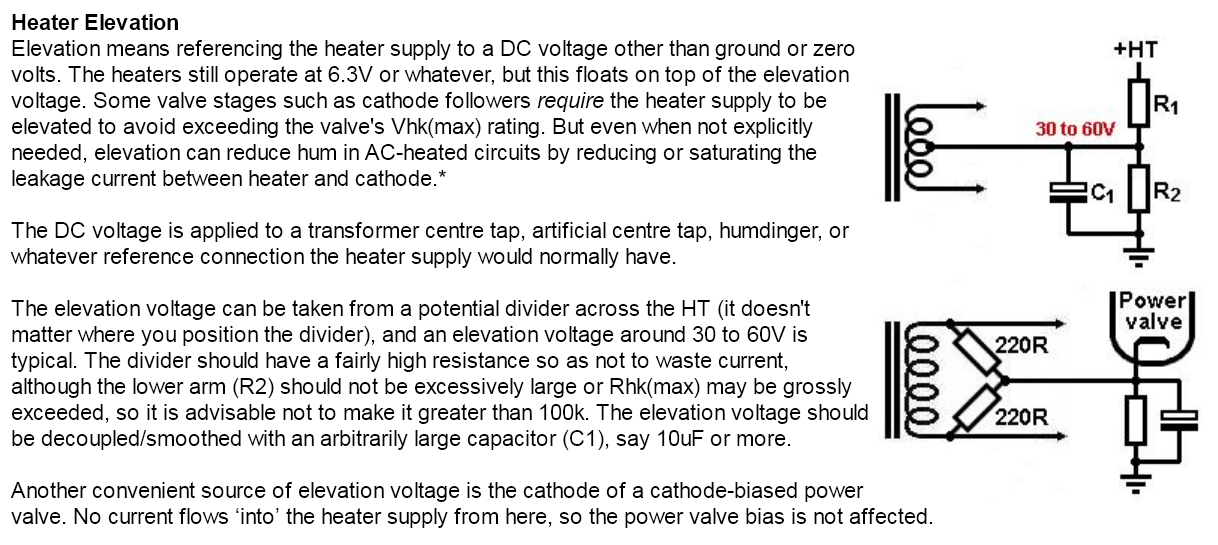

Питание предусилителя

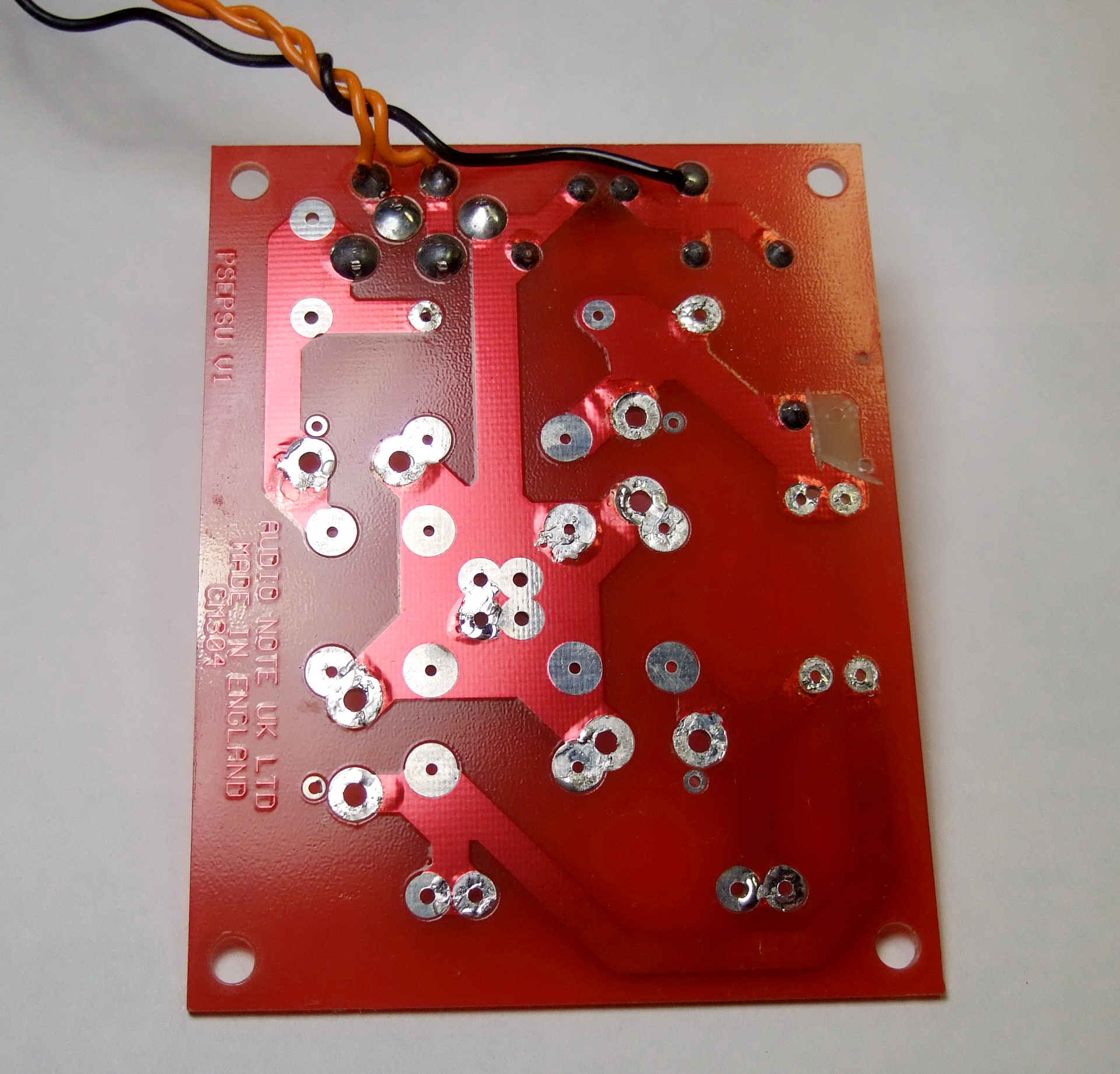

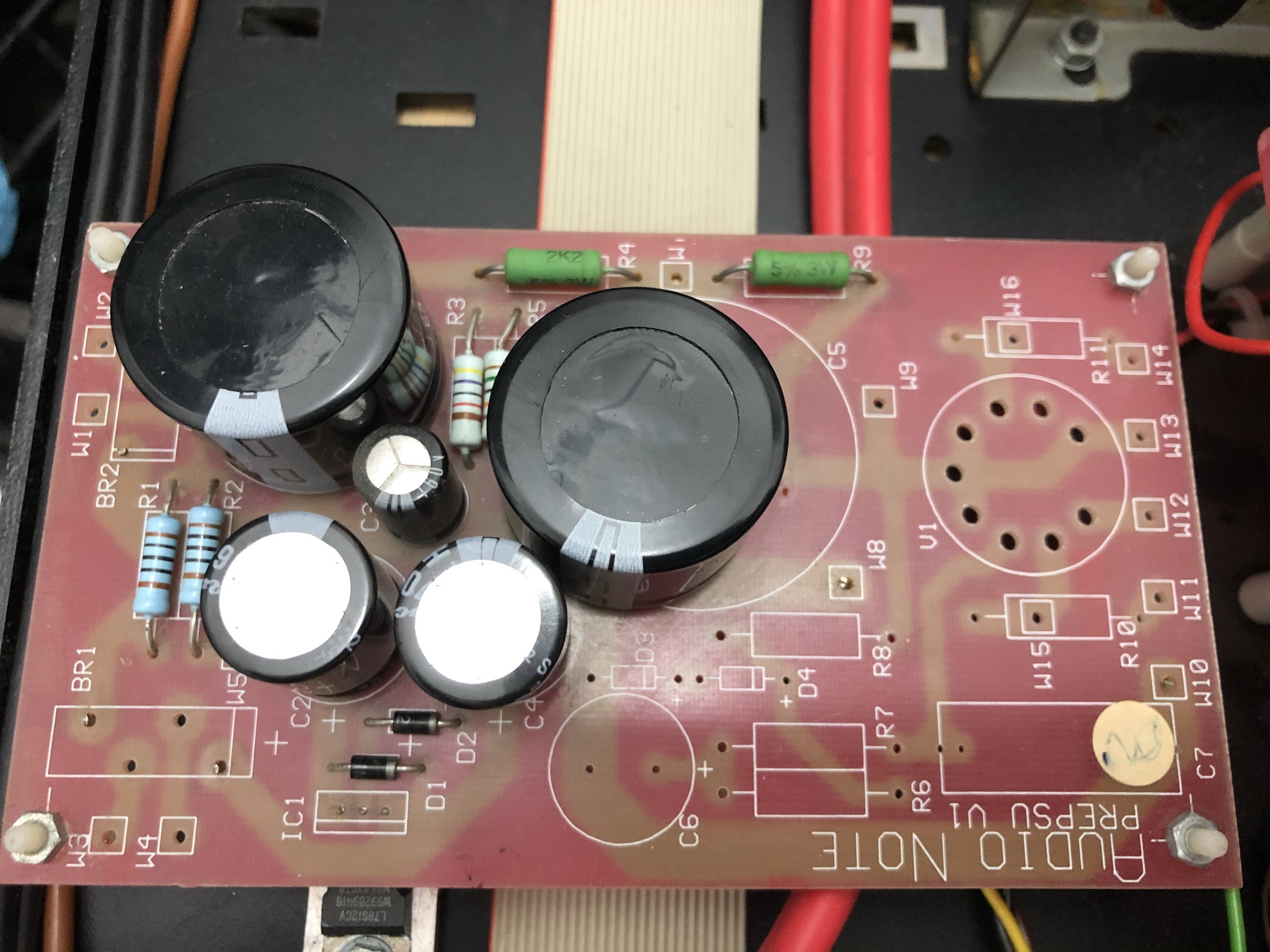

В этом экземпляре была установлена от рождения редкая плата, аж версии 1, планировавшаяся под установку лампового регулятора напряжения. Однако ОТО стали делать без такого регулятора (во всяком случае я не встречал), но уже готовые платы Петру надо же было как-то реализовать. Не пропадать же добру и деньгам!
Поскольку сохранение аутентичности и восстановление канонической схемы было в приоритете, да и эстетический момент тоже не был последним, реинкарнация прошла так:

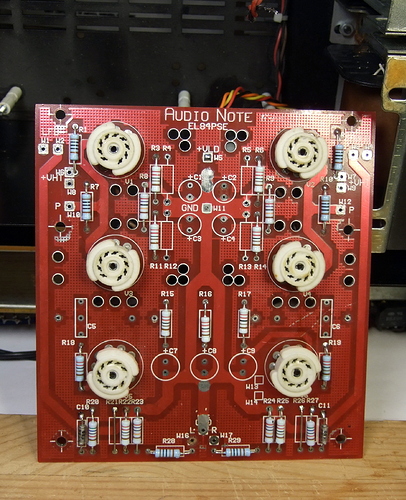

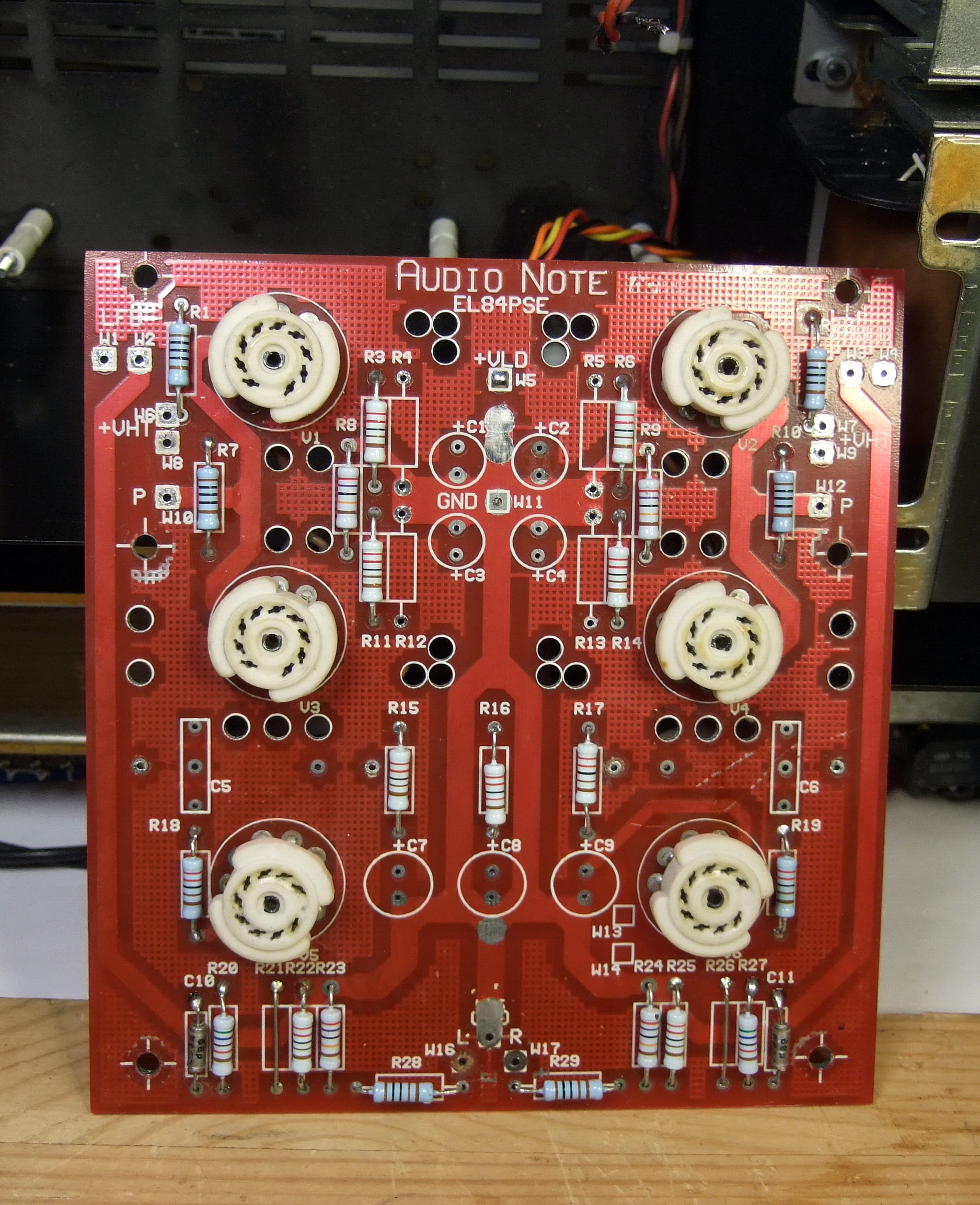

Main Amp

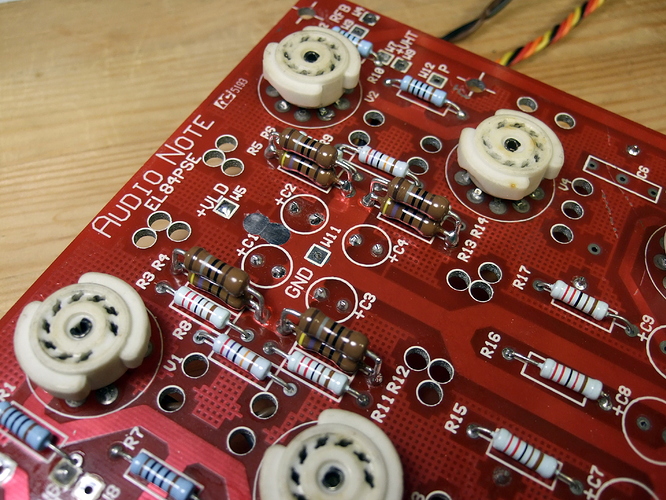

Человек не заморачивался ни чем. Просто откусывал детали и к торчащим хвостам приколхоживал, ибо пайкой это назвать нельзя, свои, лучшие чем AN, радиодетали

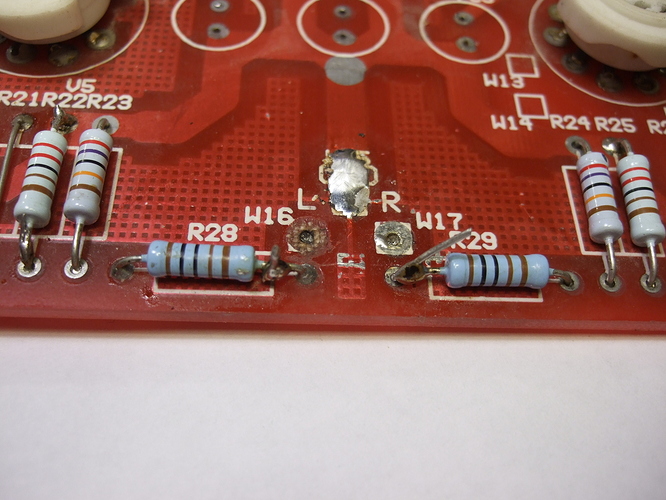

Резал печатную плату

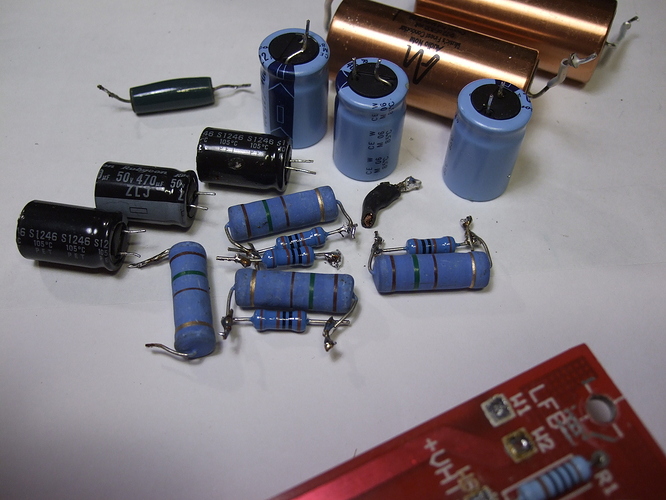

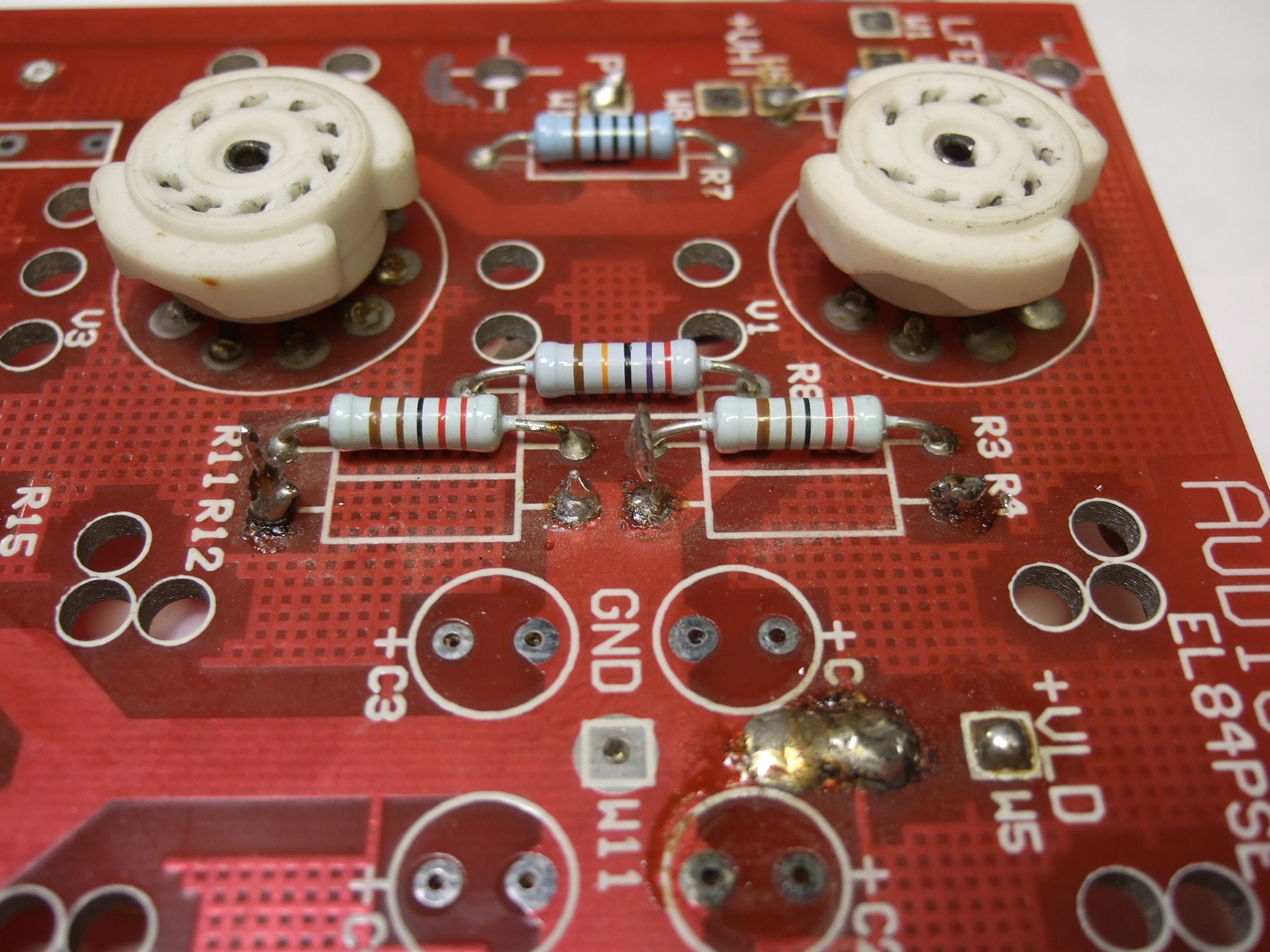

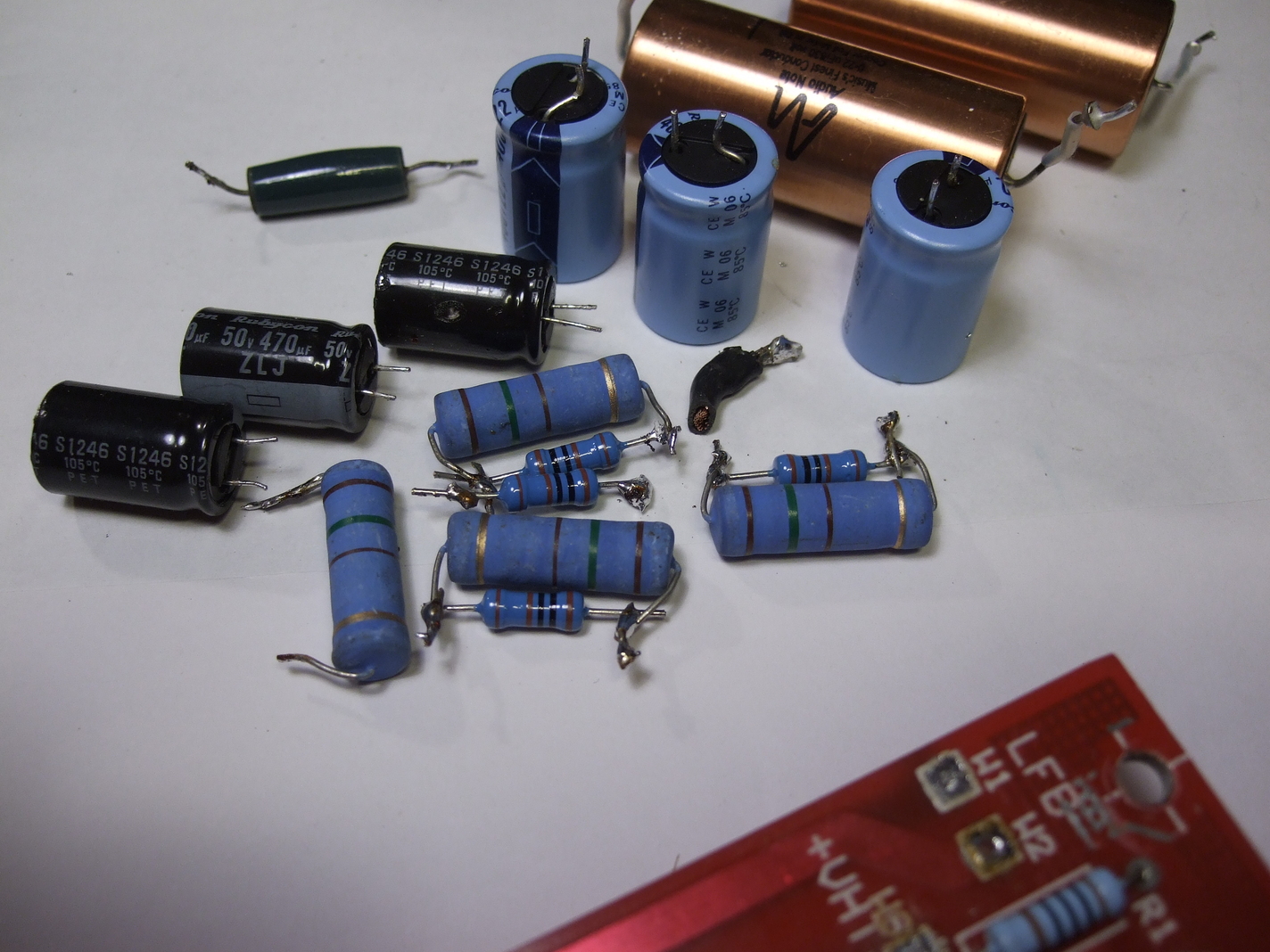

Демонтаж хлама
Опять удаление сомнительного припоя и промывка
Новые катодные танталовые резисторы

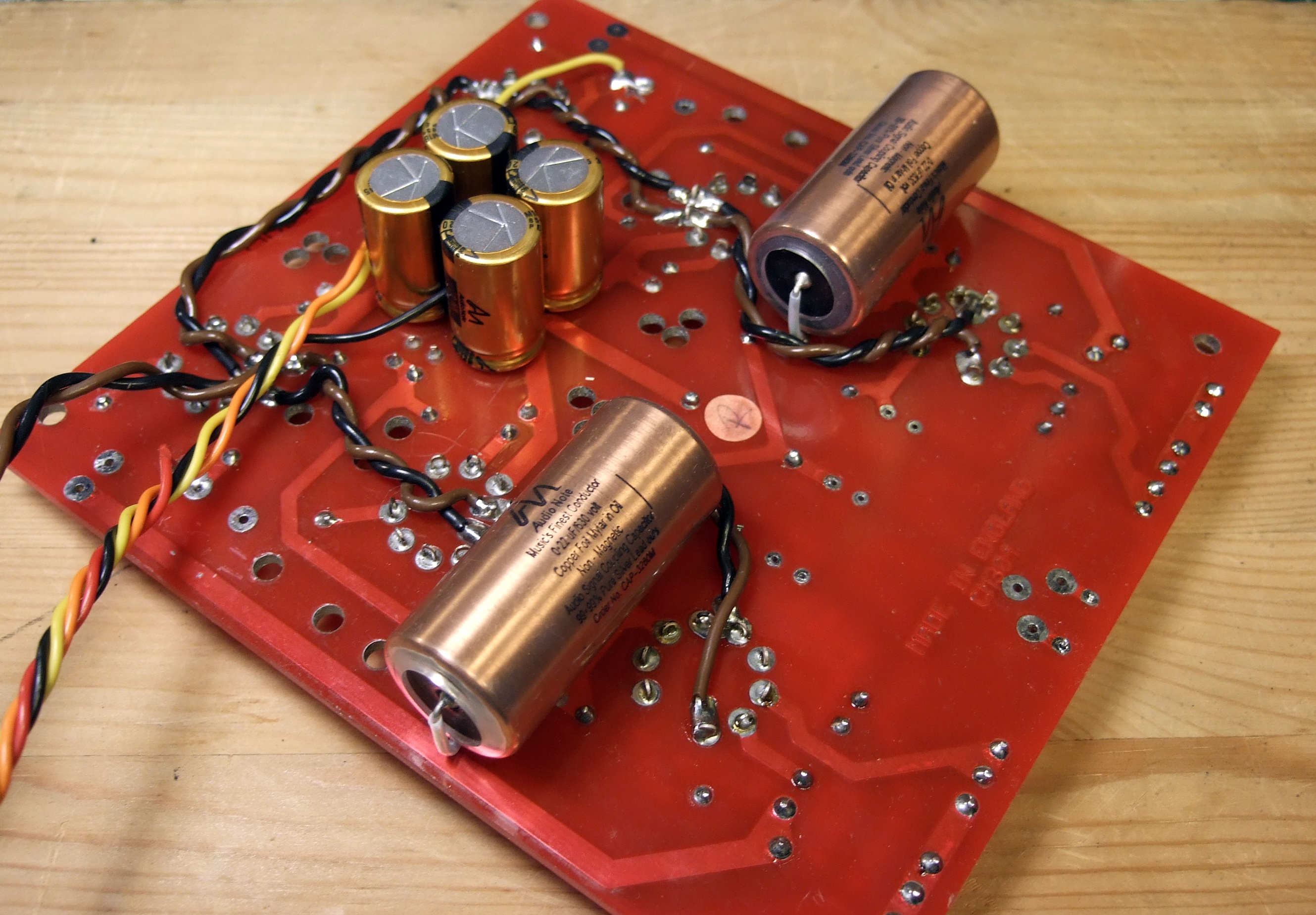

Катодные KAISEI 220uF и межкаскадные медно-фольговые AN
