DAC Богдана
Возвращение из лап Танатоса и реинкарнация.
Вот это музыкальный день у меня! Вернулась моя ласточка двоечка! Первые впечатления.
В марте прошлого года у Богдана @Cooler произошла печальная и вопиющая история с даком Audio Note, которую он сам описал так: “Я тут ребята забрал свой цап, боже, какой…пздц.”
После того дяди из Голландии ЦАП кое-как похромал некоторое время, а потом у него вообще отключился канал и Богдан, дабы спасти останки аппарата, благоразумно вывел его из эксплуатации.
Исследовав разные варианты решения проблемы, Богдан, в итоге, попросил меня восстановить уничтоженный компонент системы.
О чём я вам сейчас и поведаю.
Постараюсь не утомлять переизбытком информацию, но может получиться объемно – уж слишком много работы было.
Предупреждение*
Присутствуют «тентакли страшные».
Следует упомянуть, что ЦАП достался хозяину уже немного копанным, но те предыдущие твикеры, хотя бы не сделали его неработоспособным, и он даже играл вполне прилично. Потом на это была наложена работа голландской школы, так что пришлось восстанавливать аппарат после двух ступеней рукосуйства и рукожопства.
Но, давайте по порядку.
Всё началось безобидно и ничто не предвещало беды… От голландского мастера требовалось лишь перепаять 5 электролитов, купленных владельцем заранее (здесь в баре, кстати), и 8-ми сантиметровый кусочек кабеля.
Датчмен же начал с того, что поставил три из них вообще не в то место. В такое, куда они ни по напряжению, ни по размерам не подходили. А те конденсаторы, которые предполагалось заменить на BG, остались стоять на своих местах.
В последующей переписке голландец написал: «Я столкнулся с несколькими трудностями при работе с вашим ЦАПом, поэтому мне потребовалось больше времени… BG 4700/16, который вы мне дали, имели очень короткие штырьки и были намного толще, чем заводские электролиты, поэтому это было не просто их припаять.»

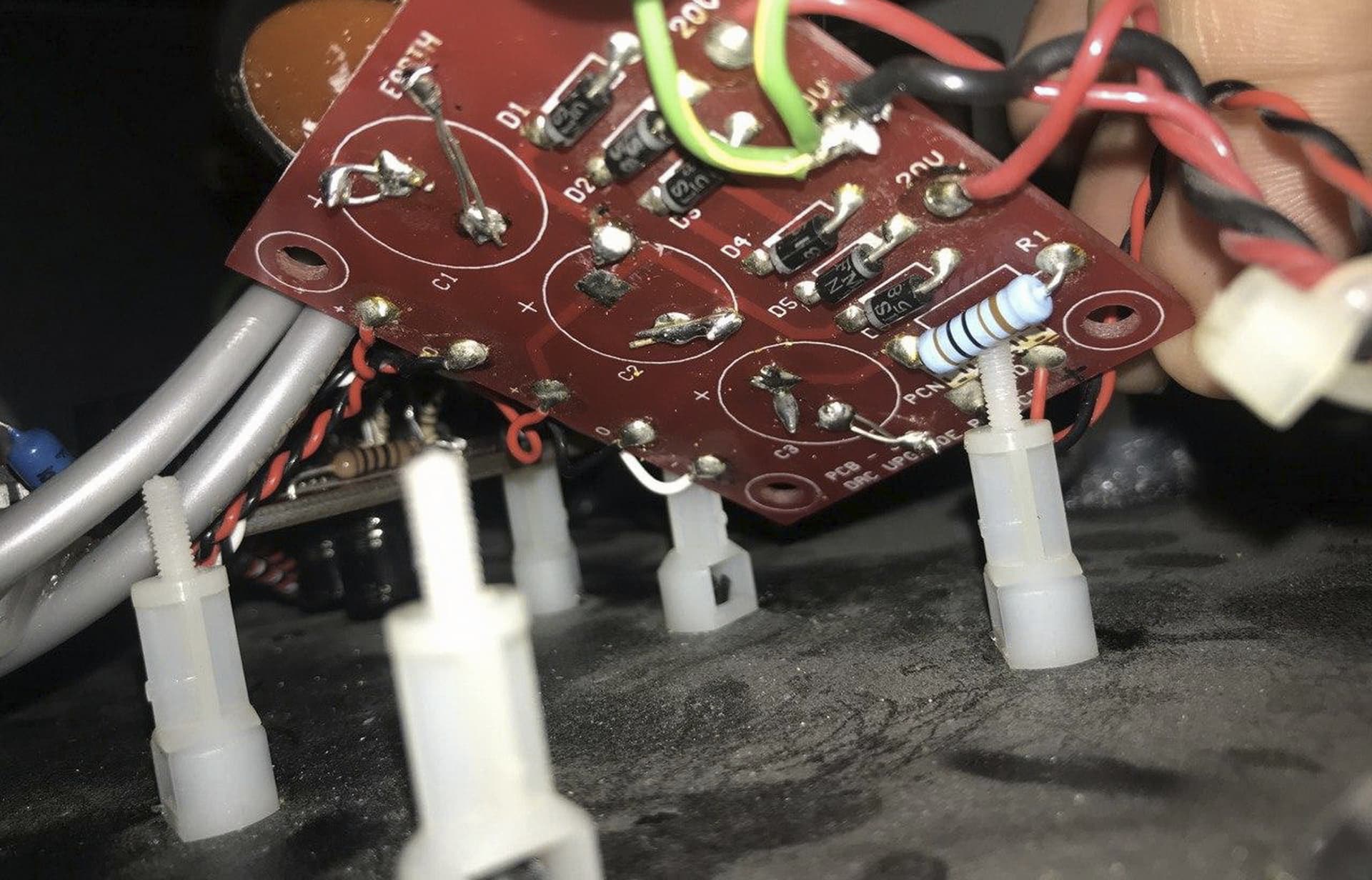

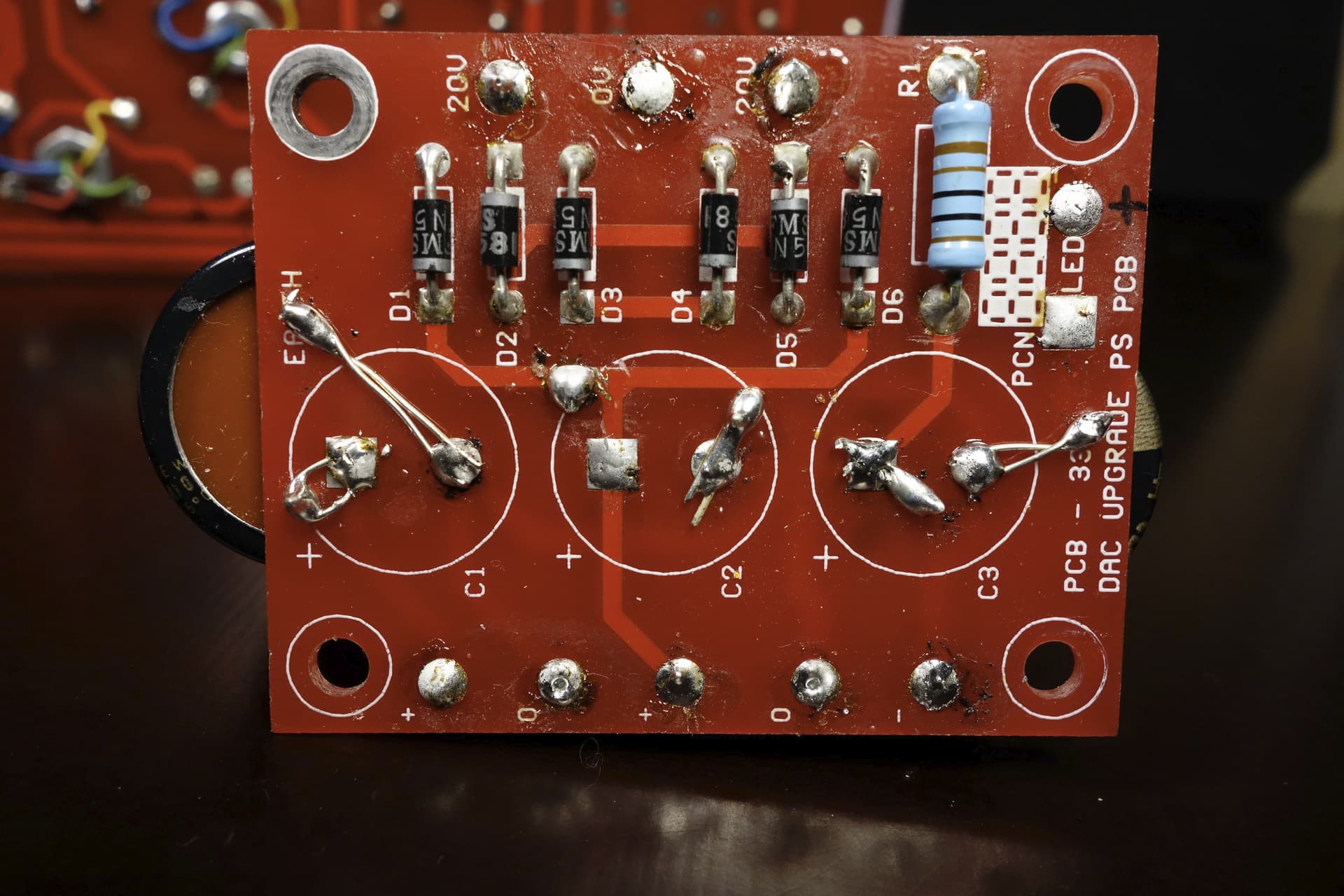

… и поэтому он перевернул вверх ногами платку выпрямителей и фильтров, насверлил в ней дырок и криво приколхозил неподходящие BG на волосках-проволочках.
После внешнего изучения масштаба бедствия не оставалось ничего другого, как полностью разобрать дак на молекулы и начать строить его заново.
Расчехлил набор специальных инструментов и закатал рукава.

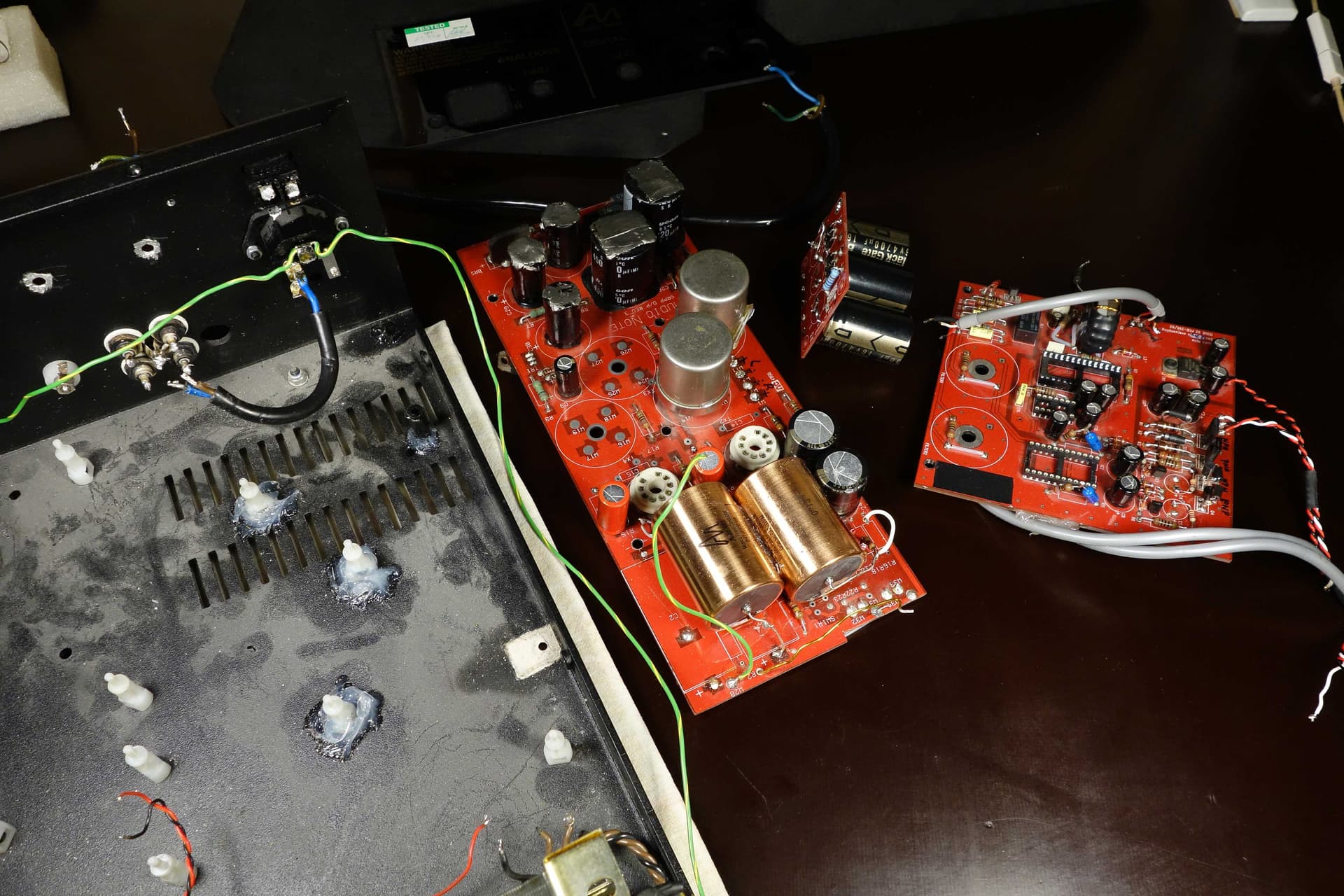

После демонтажа плат взору открылось чудесное.

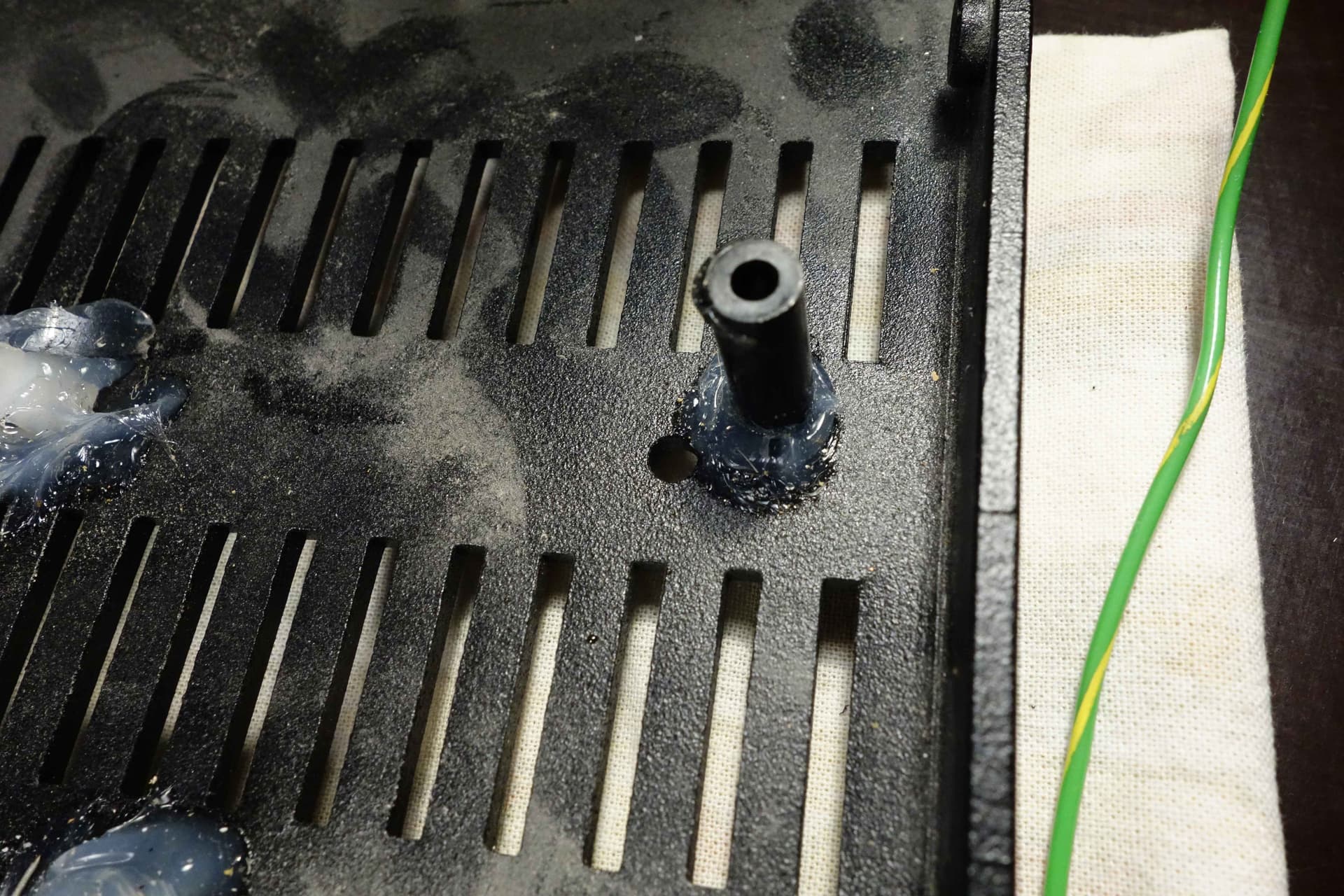

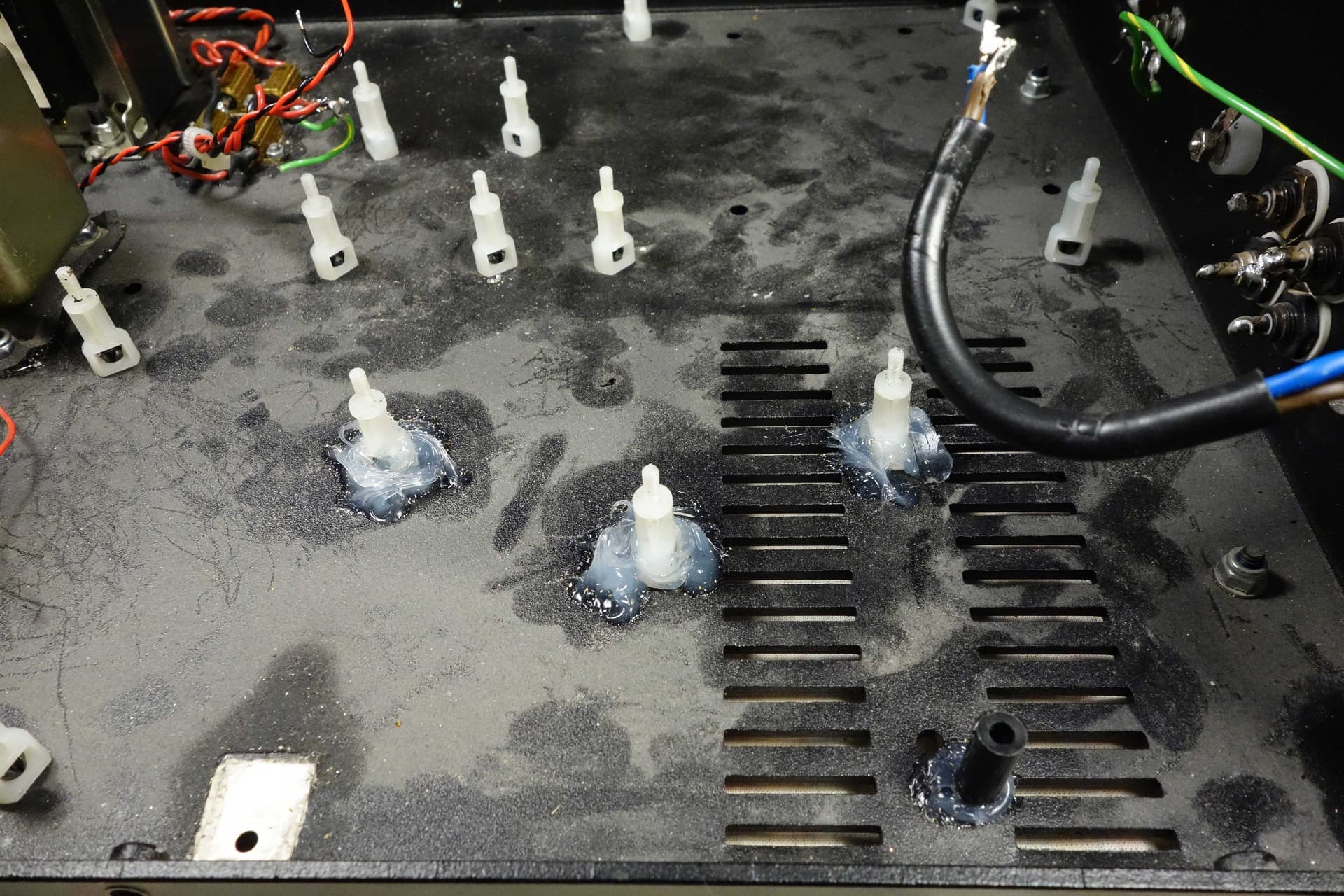

Стойки, на которых крепилась аналоговая плата были сломаны, а поэтому закреплены обильными ляпами сантехнического герметика.

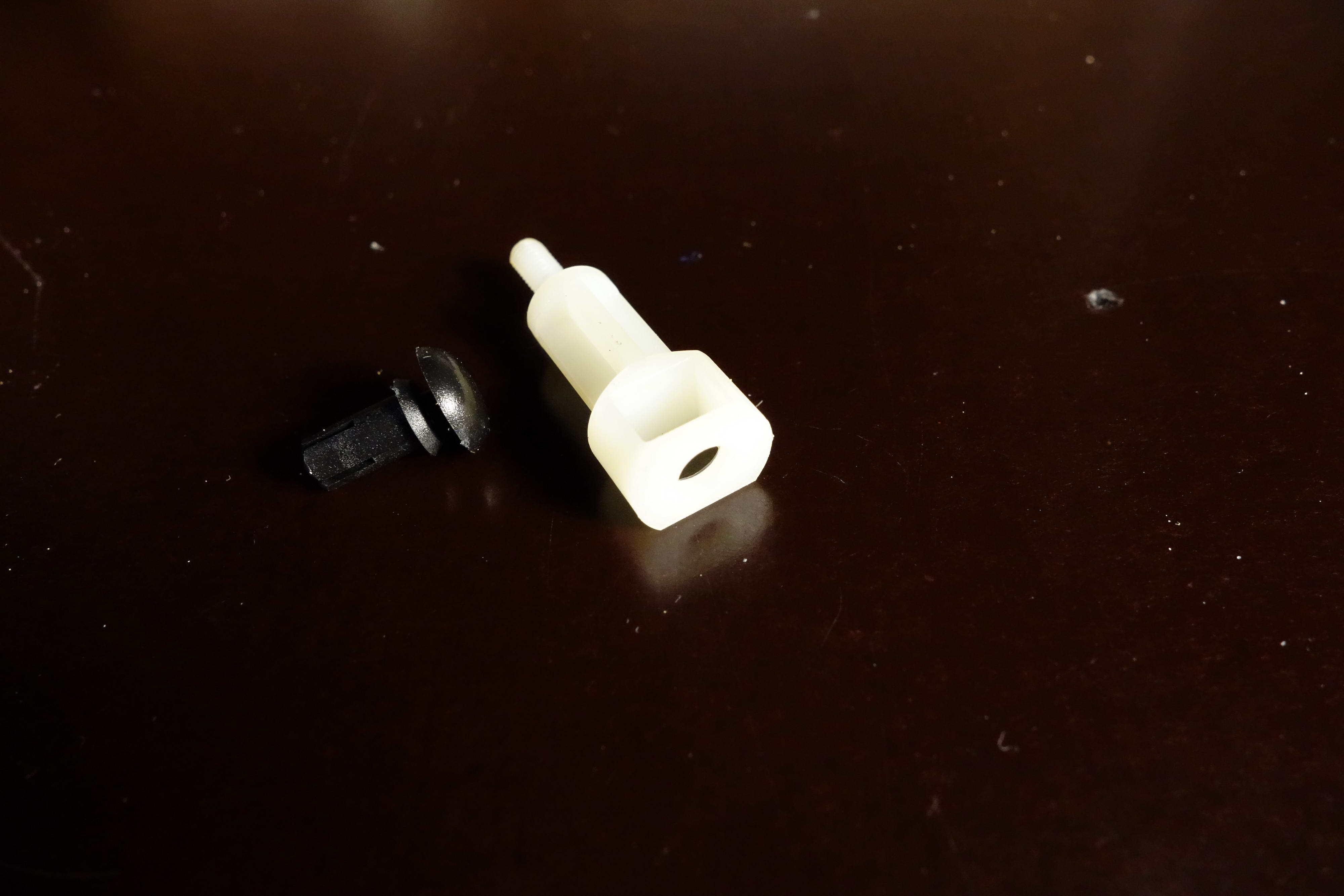

Некоторые и вовсе отсутствовали, вместо них сделаны подпорки из частей литья пластмассовых корпусов, куда обычно вкручиваются саморезы.
Голландец оказался на беду инициативным и начал всё «оптимизировать» без согласования с клиентом. Переподключил выходные RCA гнезда так, что они перестали соответствовать надписям на задней панели и принятому расположению каналов. Два гнезда вообще отключил. Зачем-то начал двигать выходные медные конденсаторы.

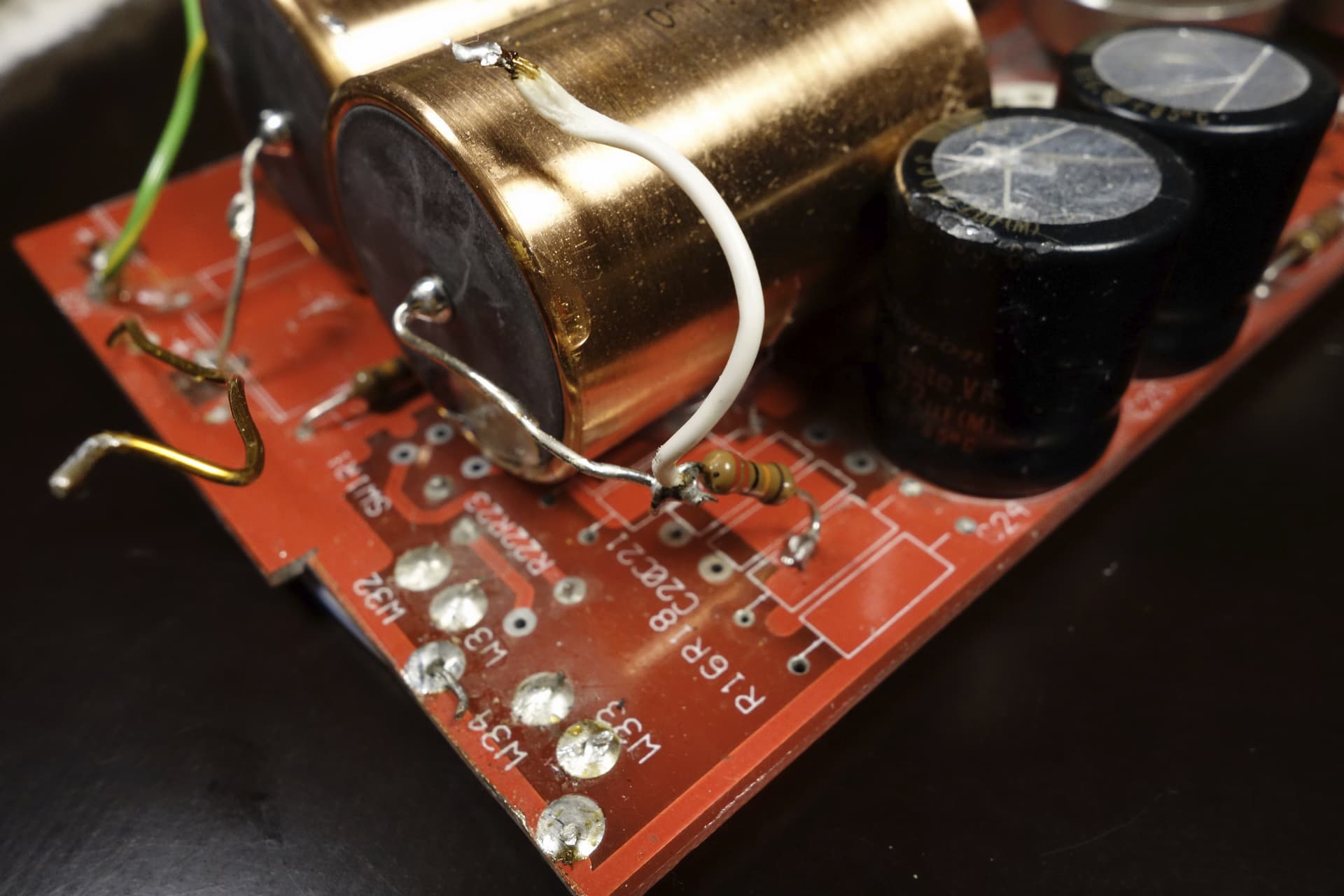

При этом навешал каких-то соплей, всё забрызгал оловом

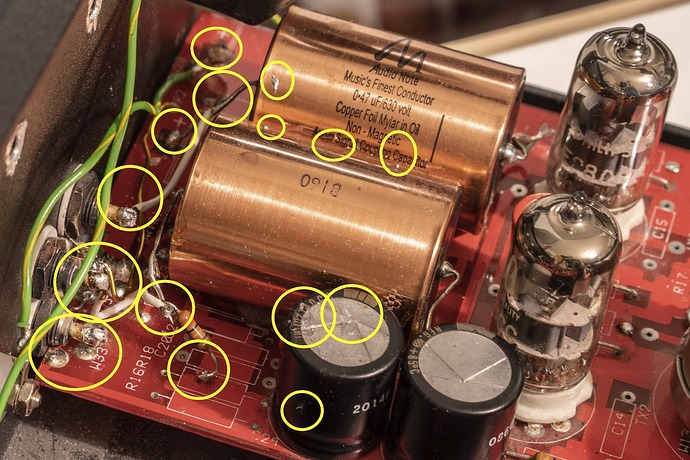

Качество пайки
Про аккуратность слышали?

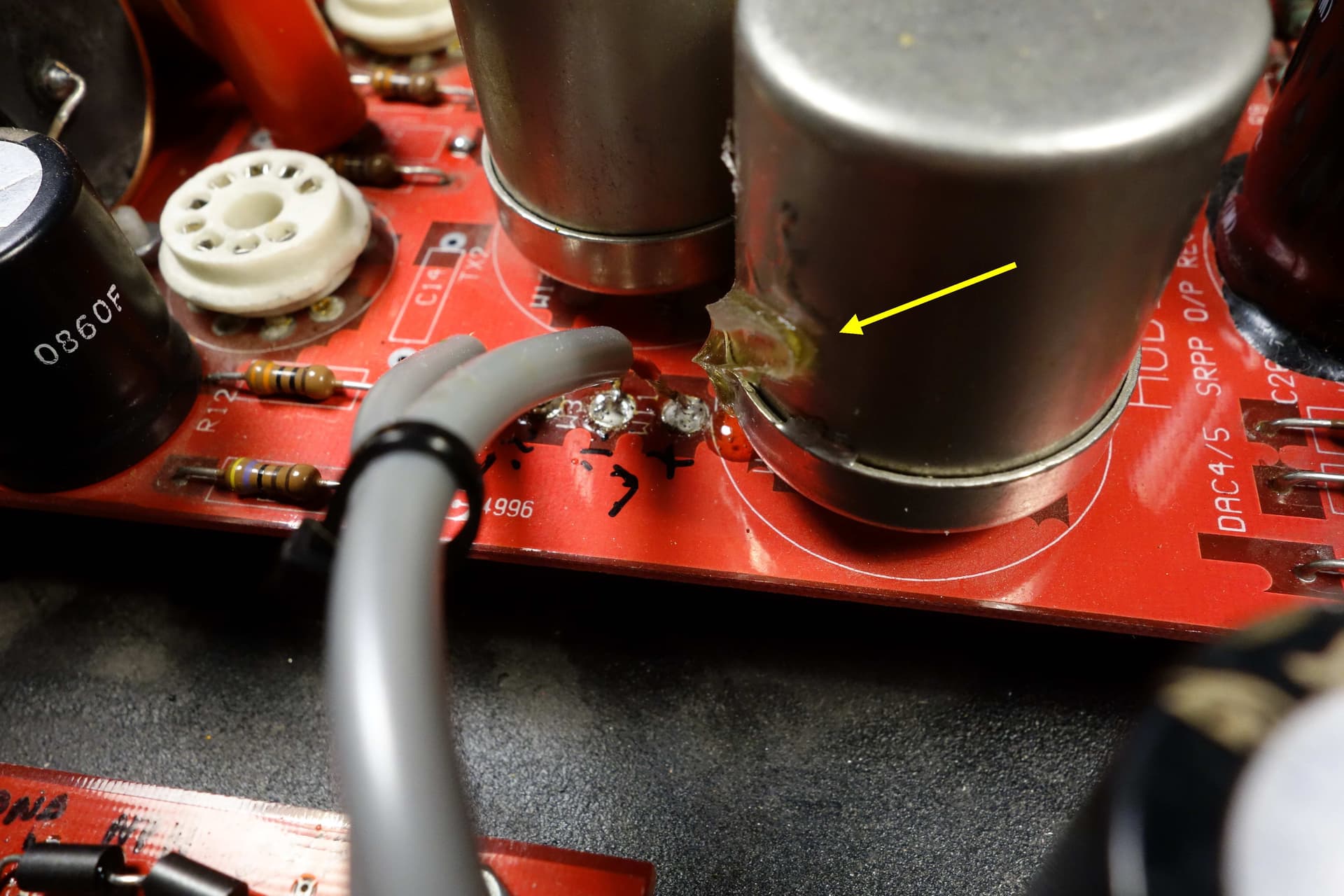

Здесь тоже применялся сантехнический герметик.

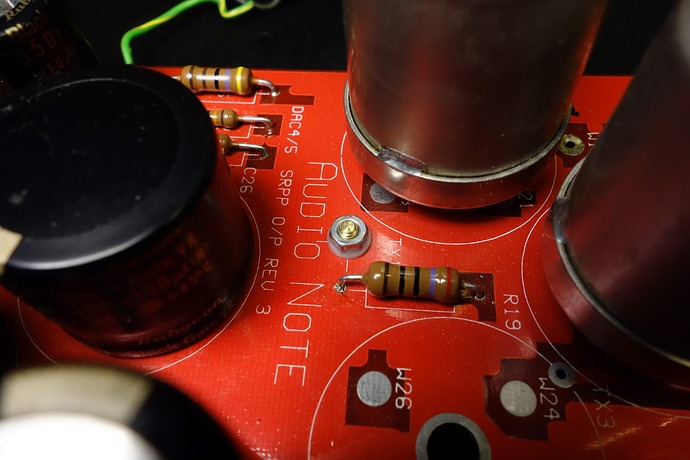

И обратите, пожалуйста, внимание на то, что красные BG таки тоже не удалось нормально установить.

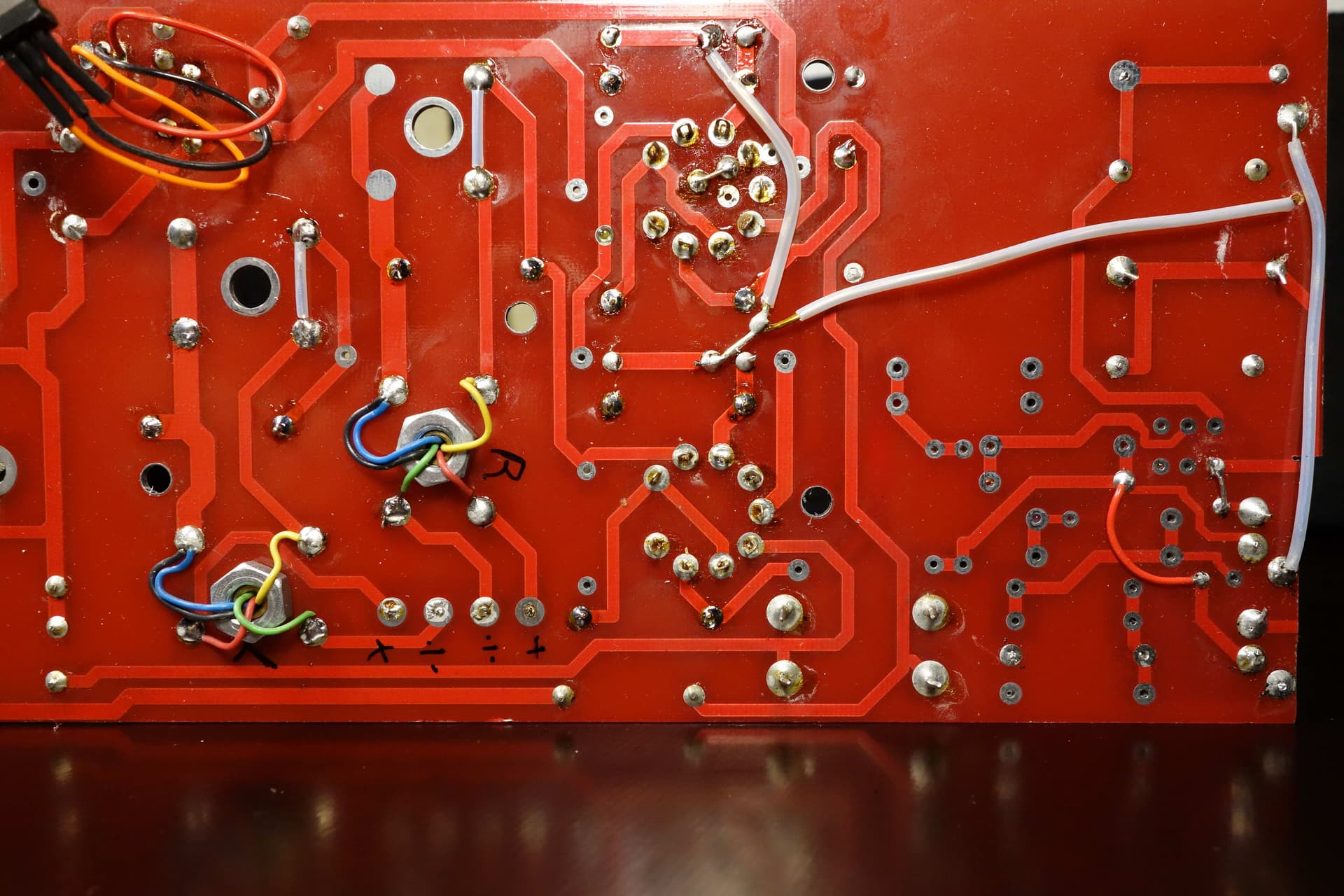

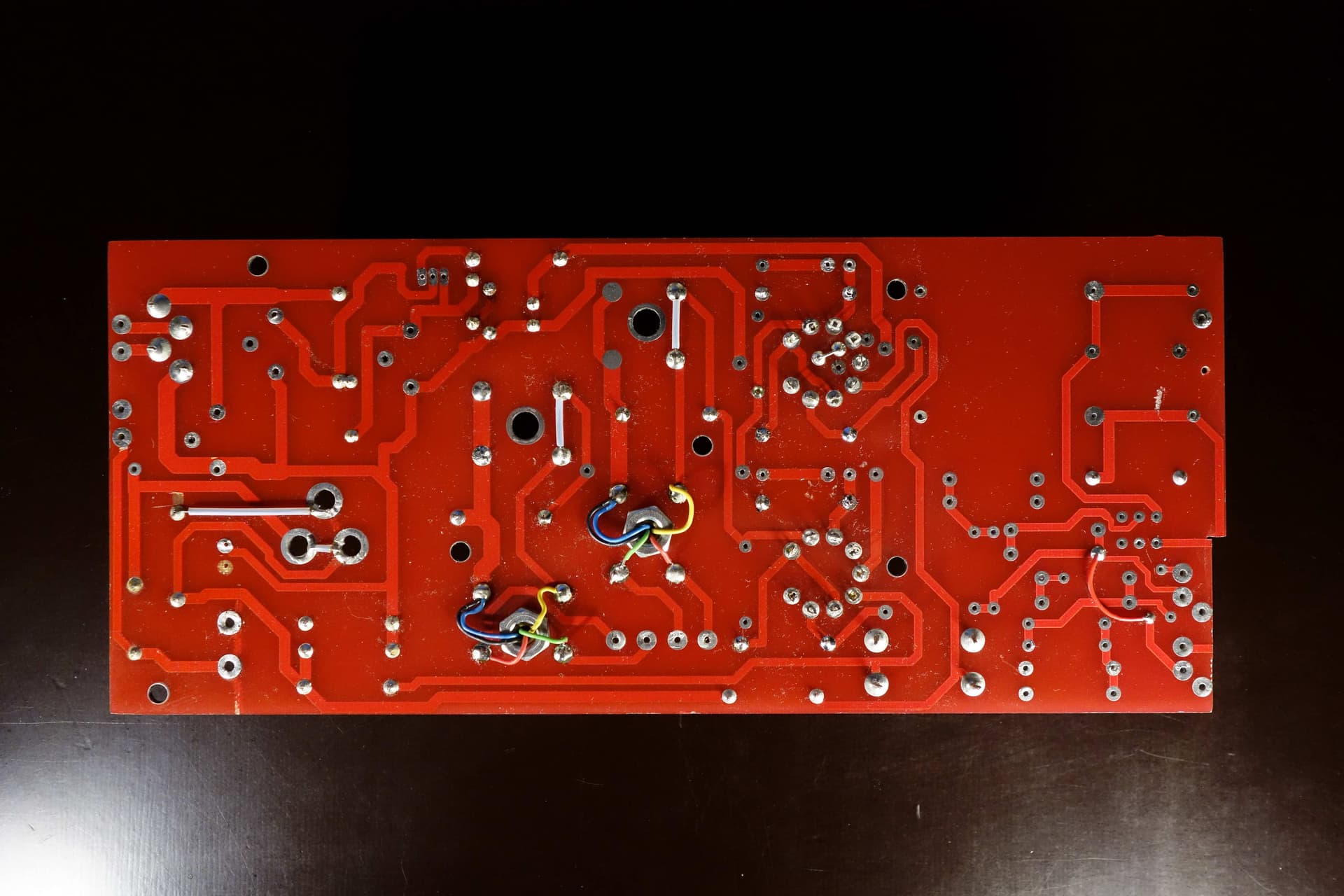

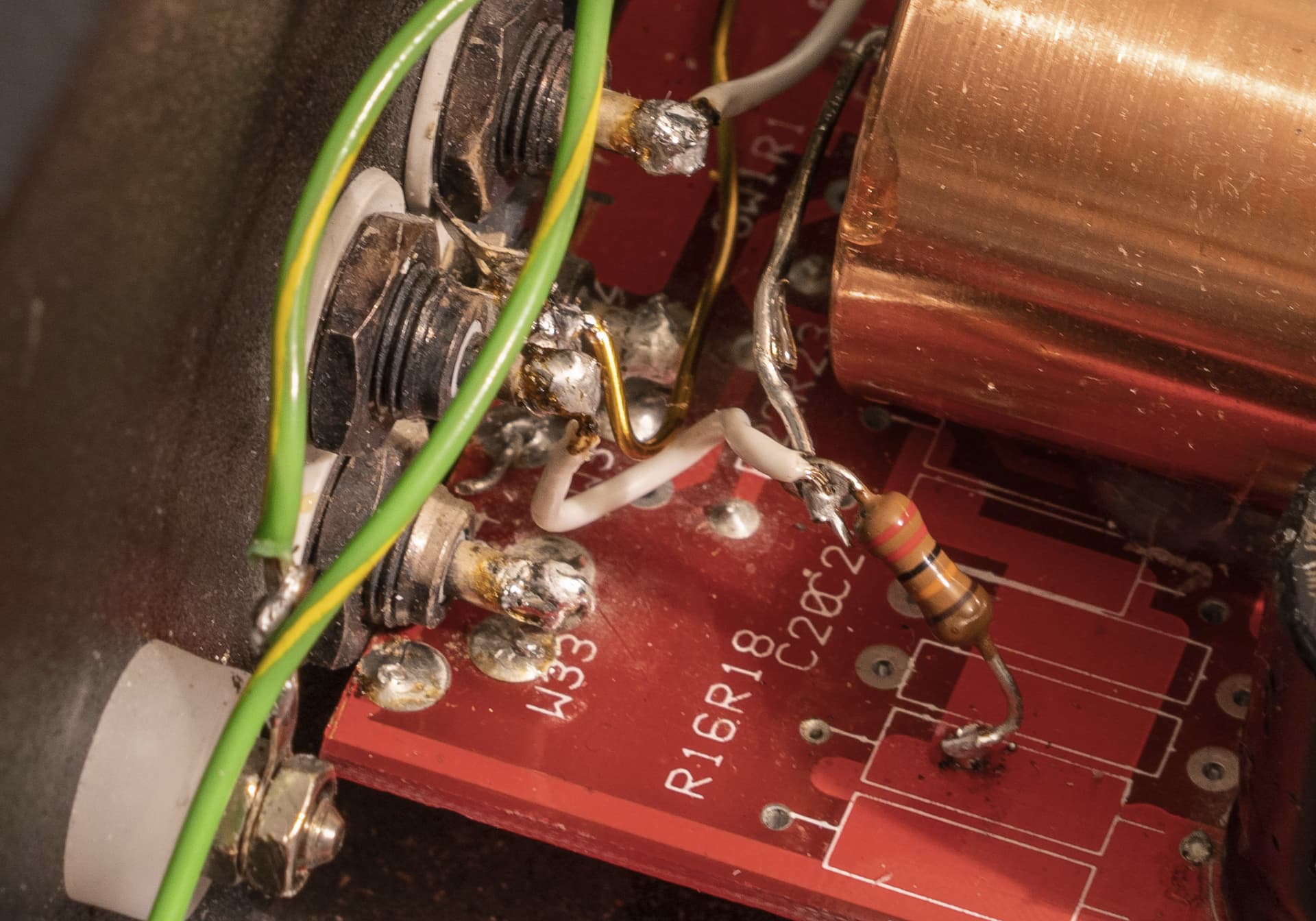

С обратной стороны опять недокументированные верёвки. И трогательные пометки маркером.
Как выяснилось, предыдущие твикеры тоже отличились.
Первый после кенотрона конденсатор стоял от версии ЦАПа без кенотрона. Т.е. его емкость была в несколько раз выше, чем допустимо. Или лень было или ума не хватило заменить его при твике. Даже удивительно, что 6Х5 не горели у Богдана, как свечки.

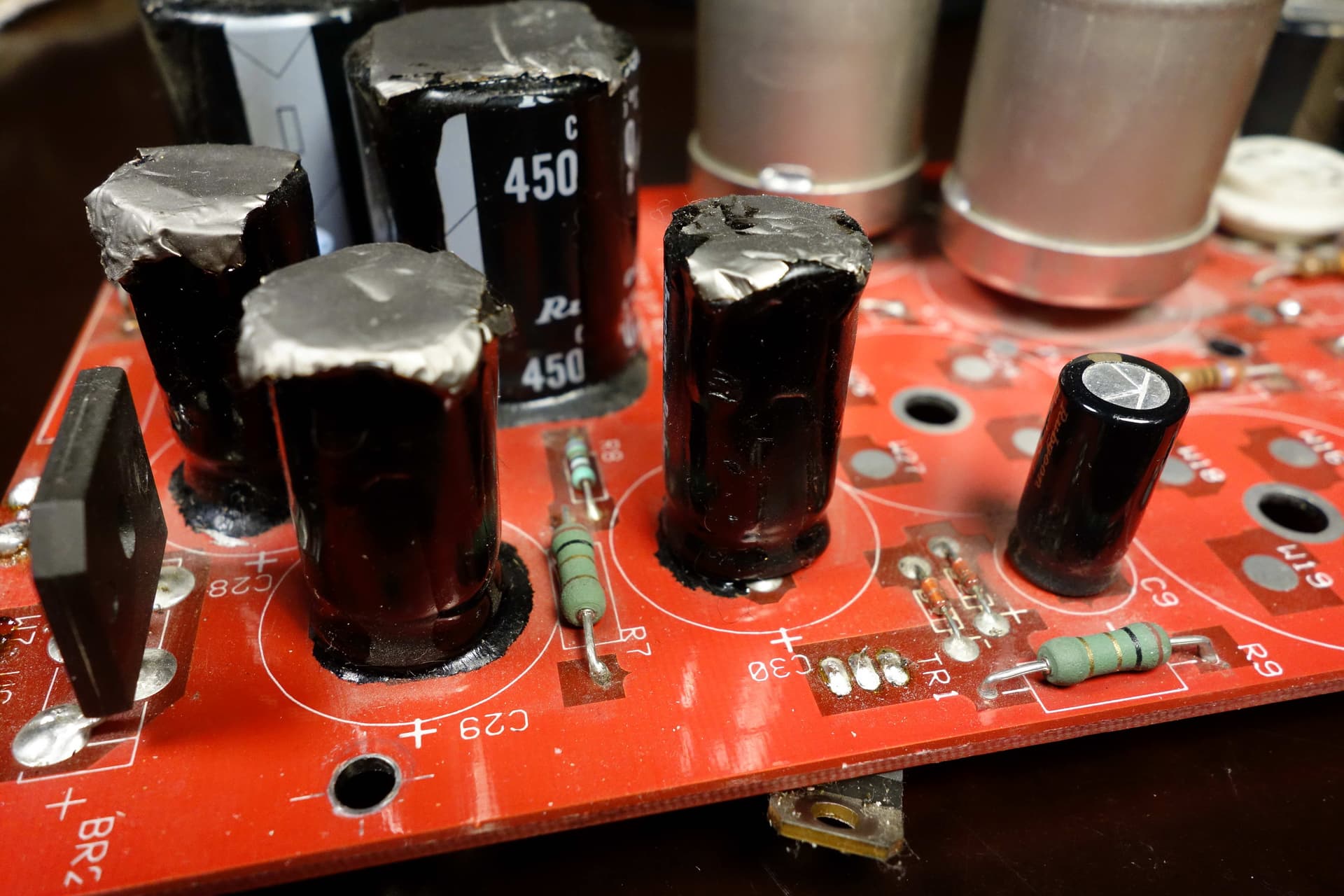

Зато электролиты обильно проапгрейдили гудроном.
В отличие от голландца, применяли эпоксидную смолу, приклеивая кабели и всё, что им казалось нужным приклеить.
Снимать залипшие в гудроне конденсаторы, убирать эпоксидку и уксусный герметик – так себе удовольствие.

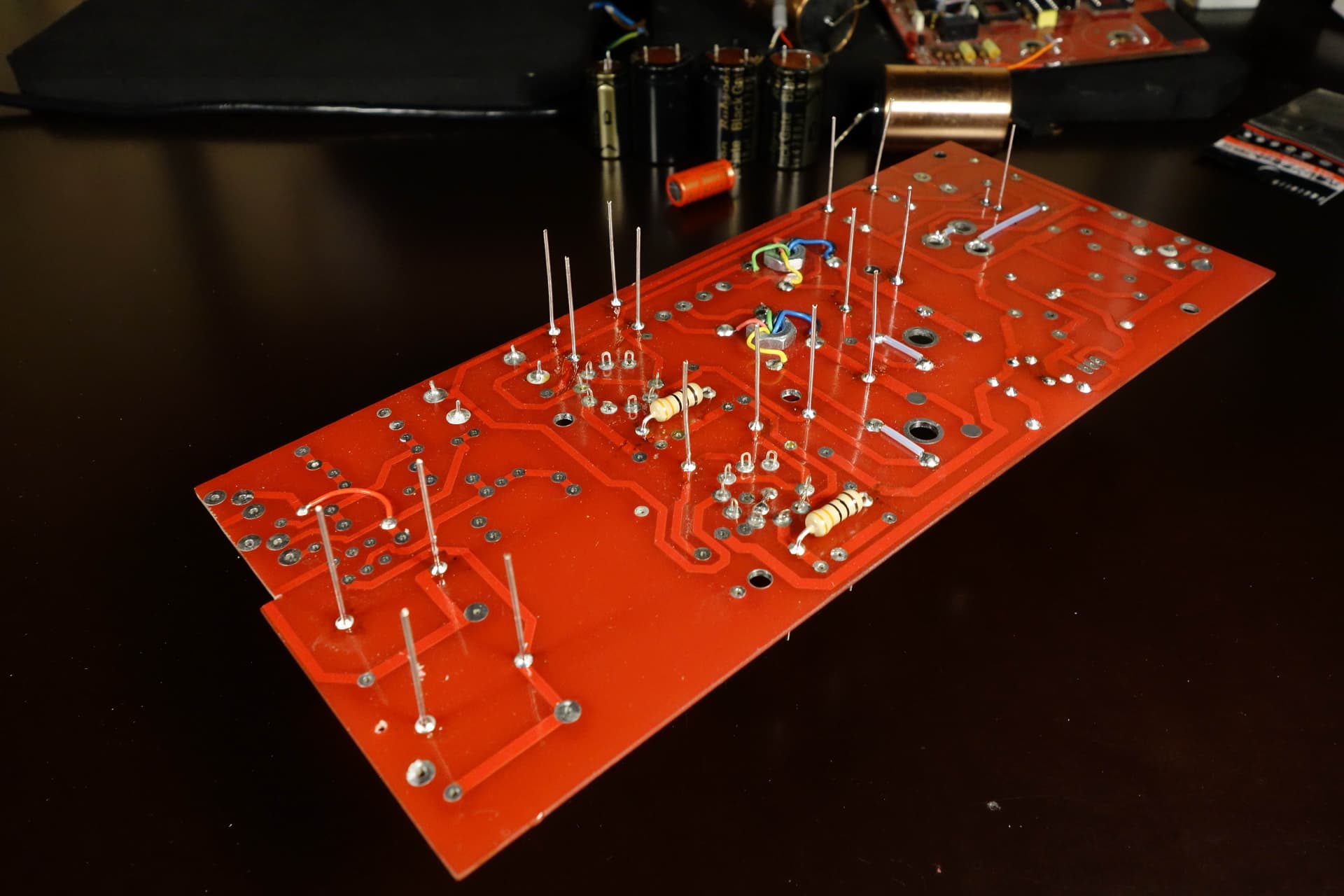

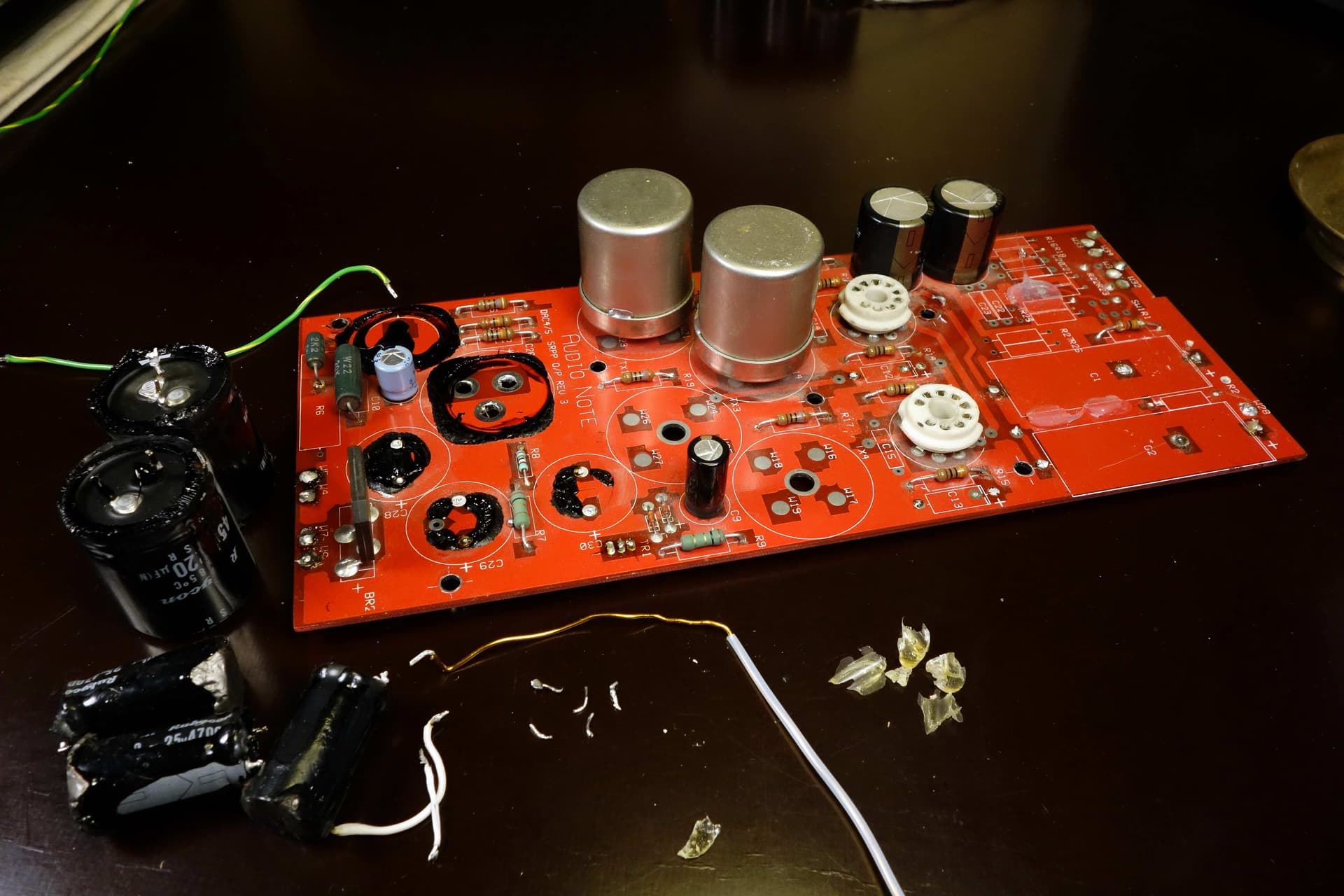

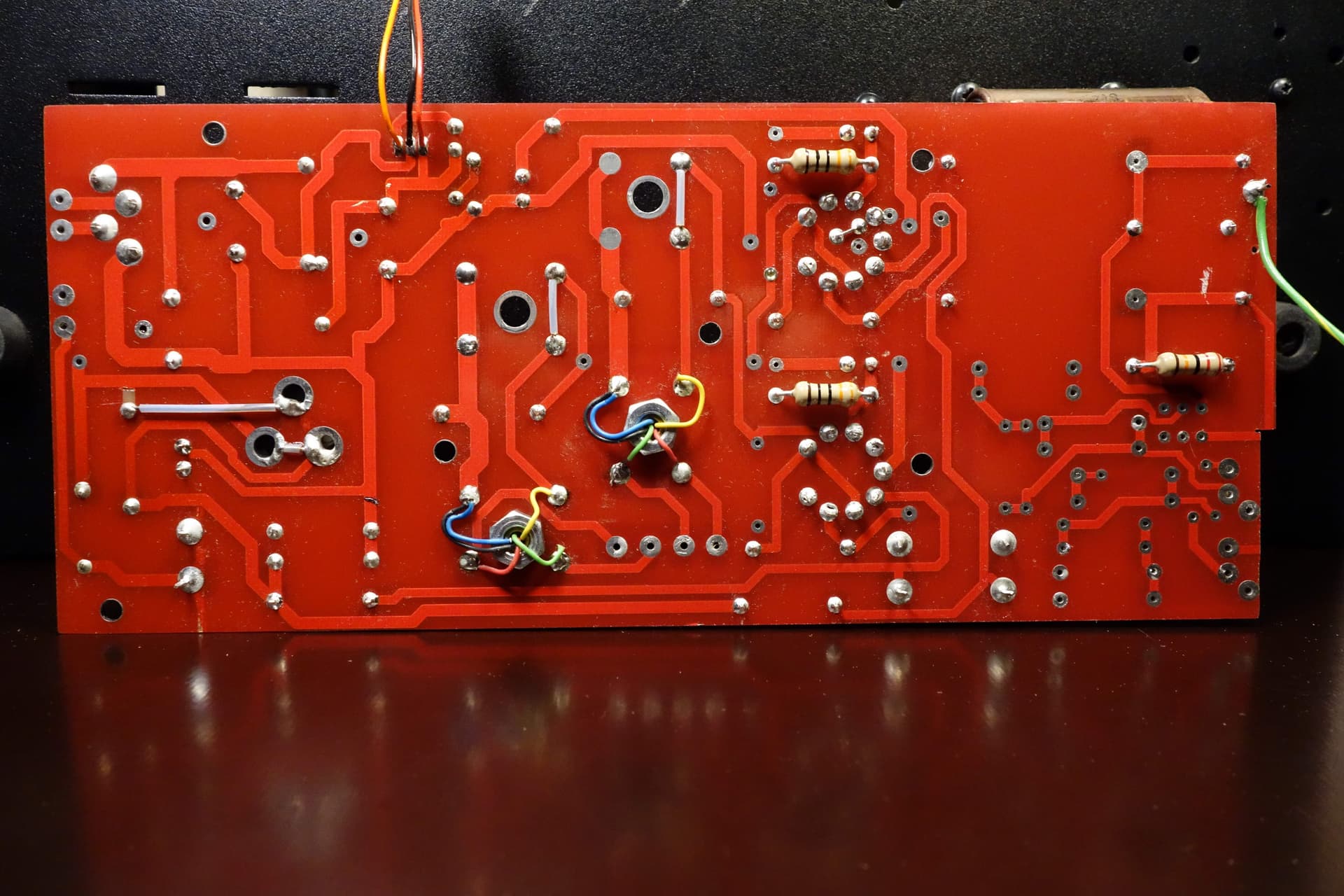

После грубой очистки, был убран старый (и неизвестный) припой, обкусанные ножки, которые, как водится у “мастеров”, оставались в отверстиях пятачков, и плата промыта химией.
Поскольку дак всё равно полностью разбирался, было решено заодно поднять его Level до максимально разумно-возможного.
В ответственных местах аналоговой части поставлены новые, правильные одноваттные танталовые резисторы AN, в том числе немагнитные.

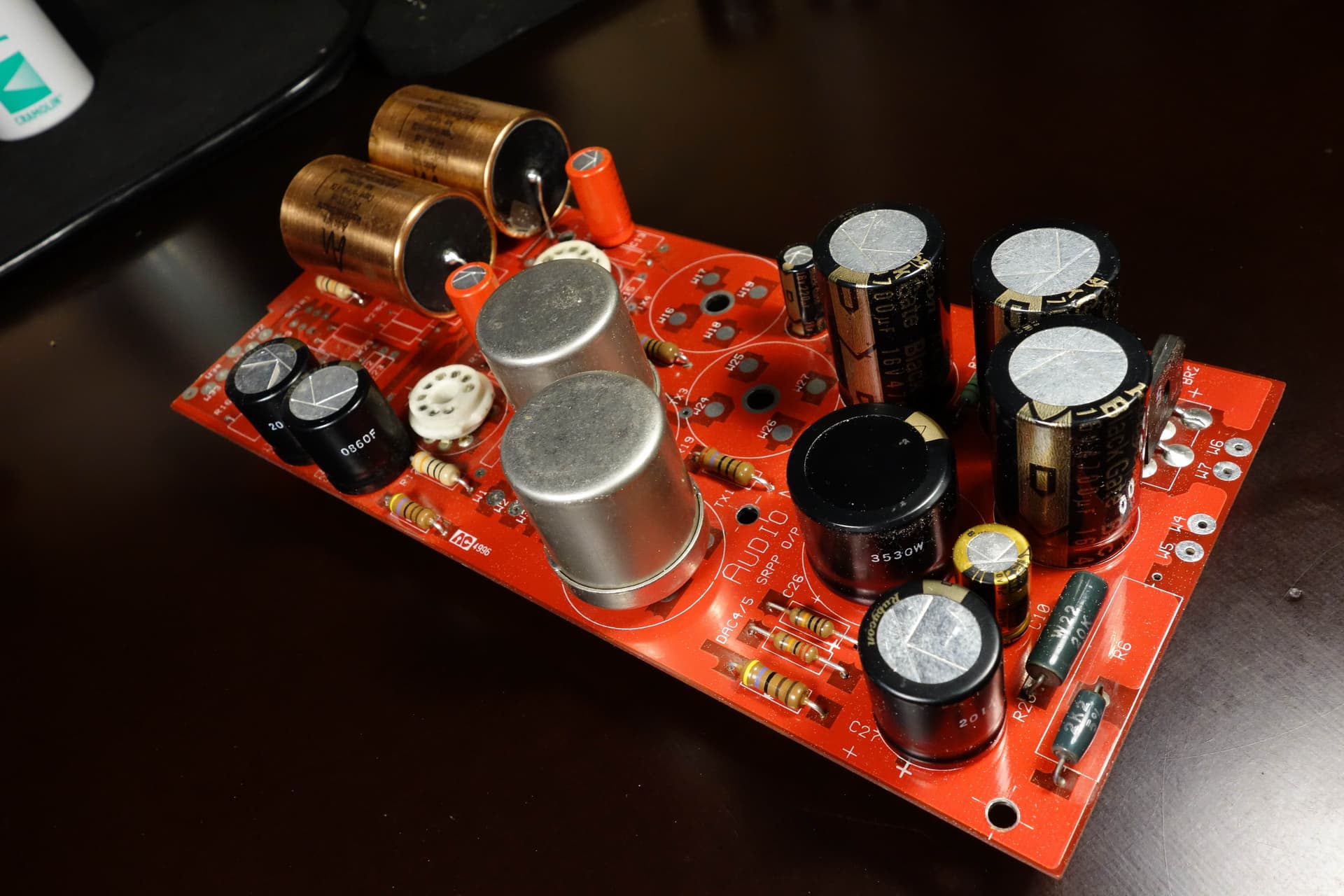

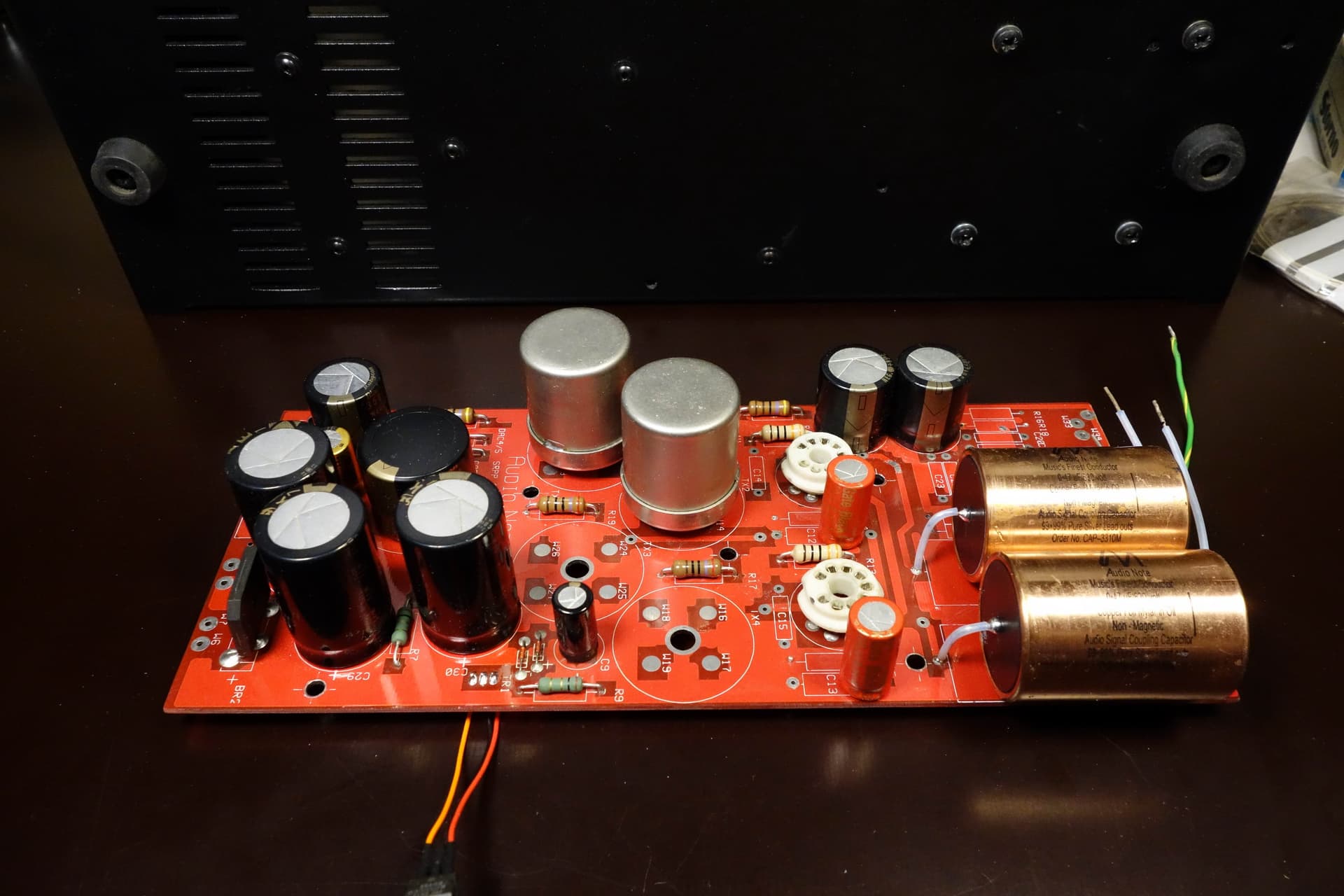

Все электролиты заменены на BG. Единственный Keisei стоит в цепи поднятия потенциала накала ламп (heater elevation). Ну и медные выходные конденсаторы установлены на положенное место, ровно и надежно.

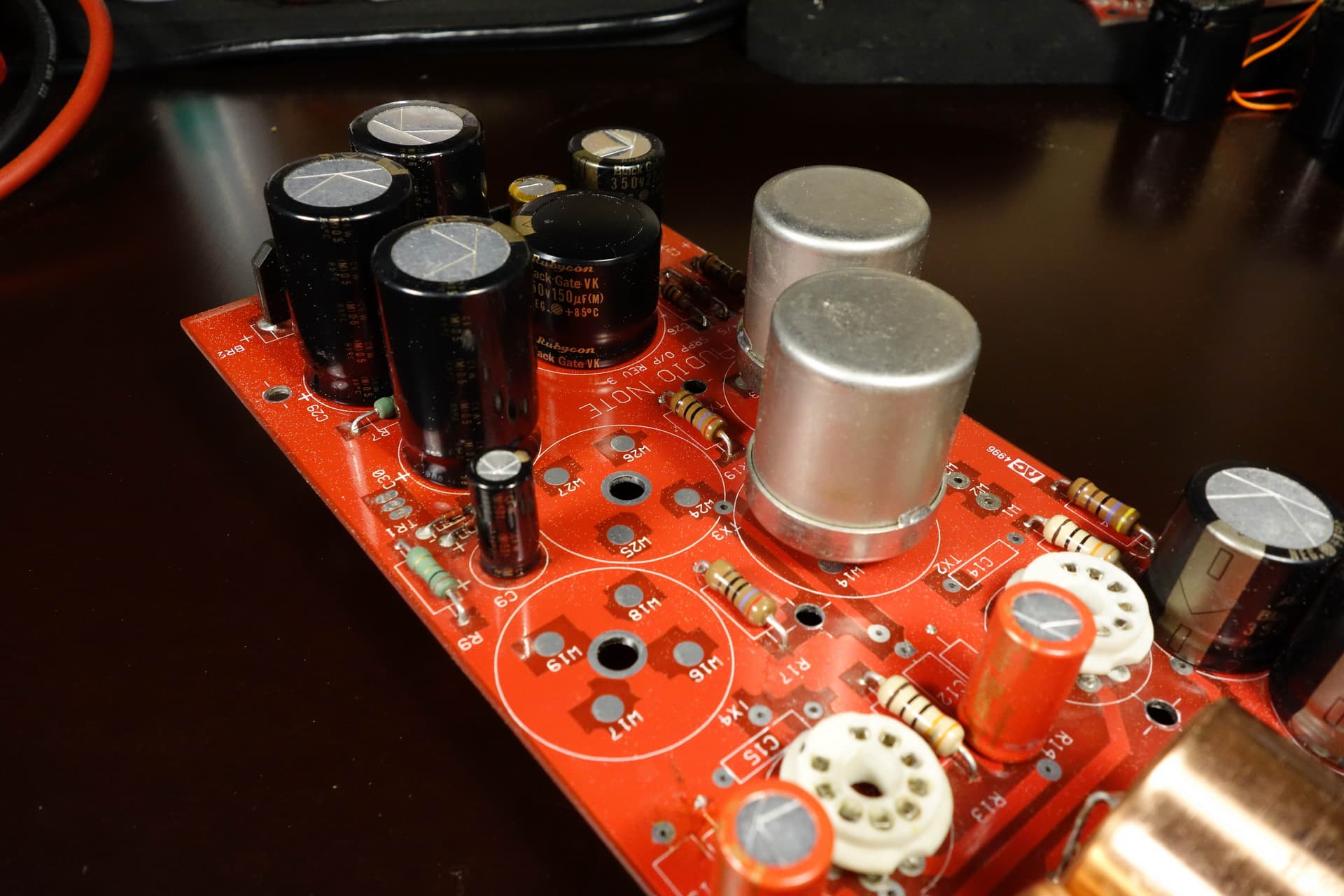

Второй BG в фильтре высоковольтного питания на мануфактуре ставили сдвоенный WKZ 100+100, под него и плата сделана. Но, к сожалению в наличии его не было, и пришлось поставить BG VK 150uF, что, впрочем, не хуже.

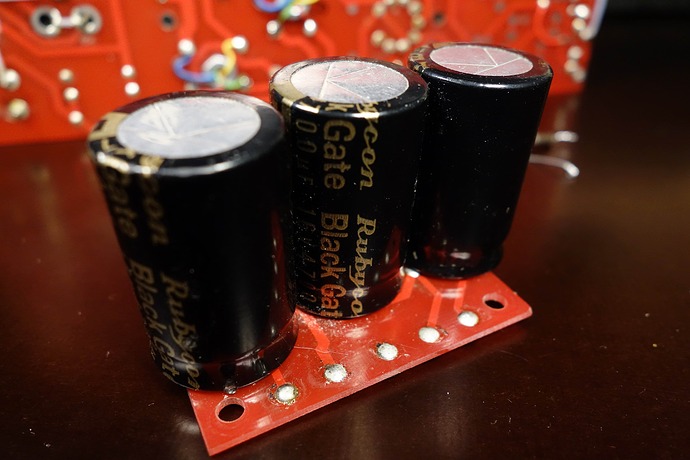

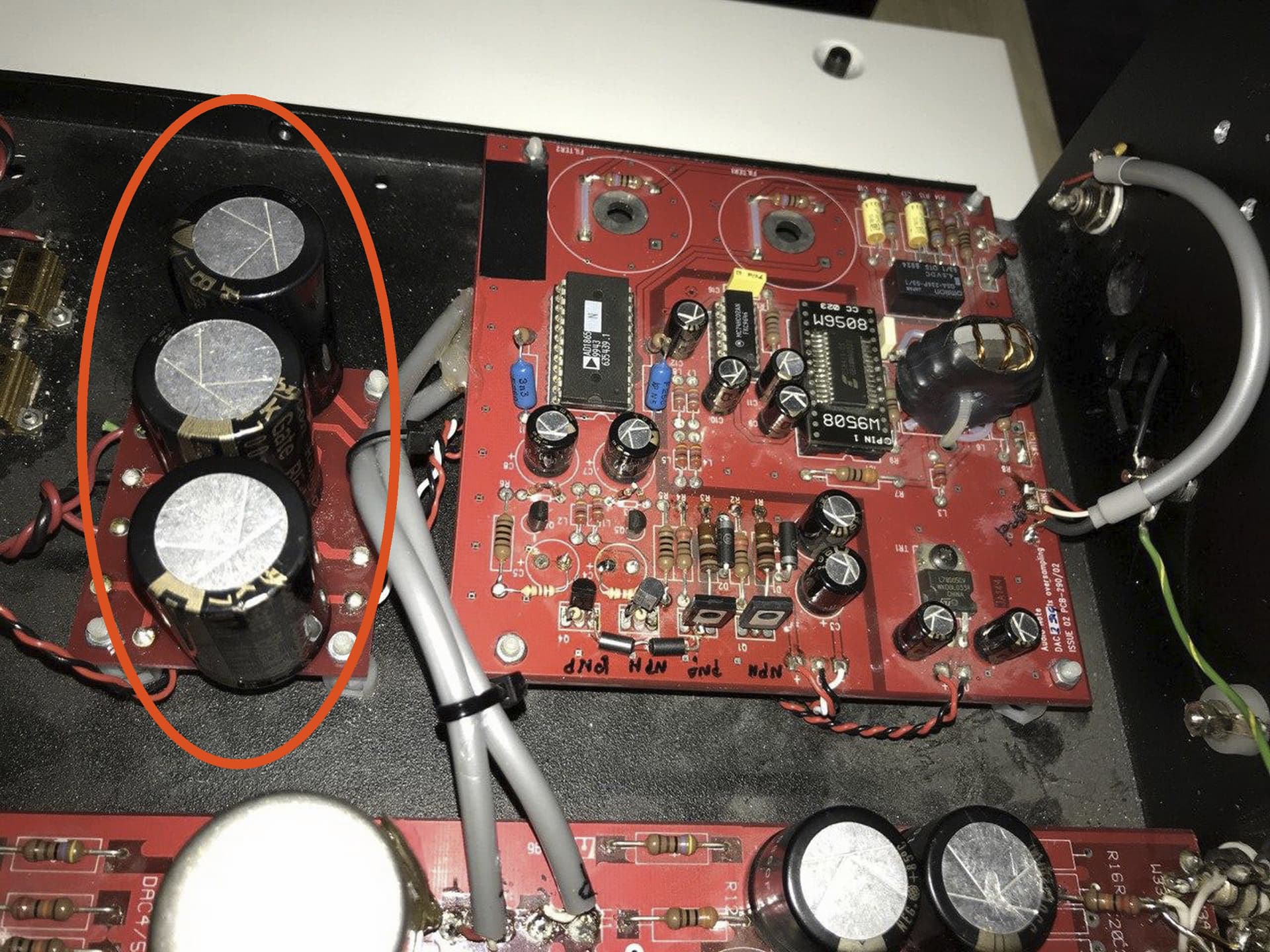

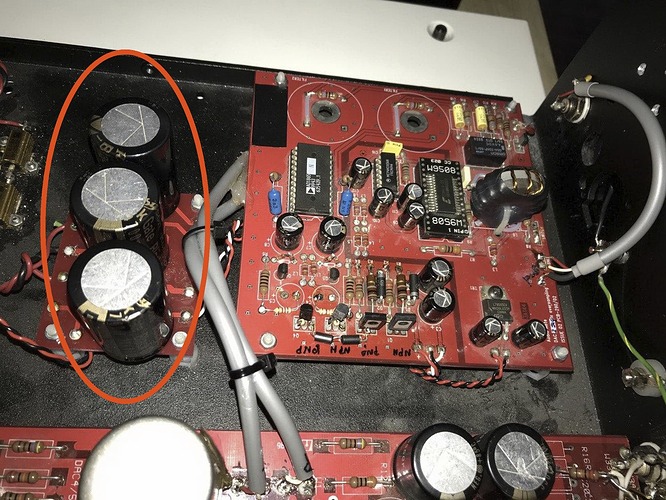

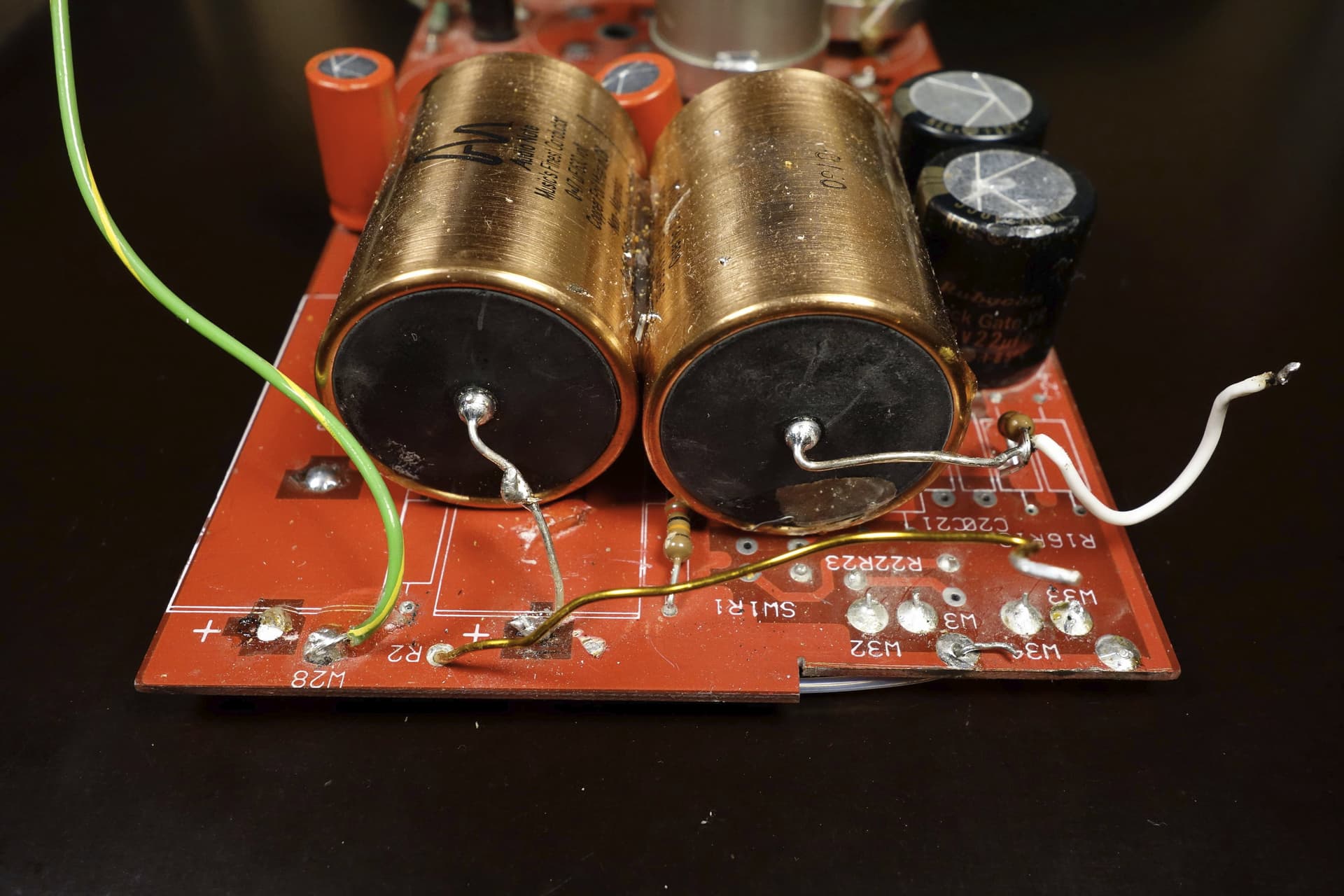

Три крупных BG рядом, как раз те, которым голландский дядя немного подорвал здоровье. Есть большая надежда, что со временем физико-химические процессы в них нормализуются и стабилизируются.

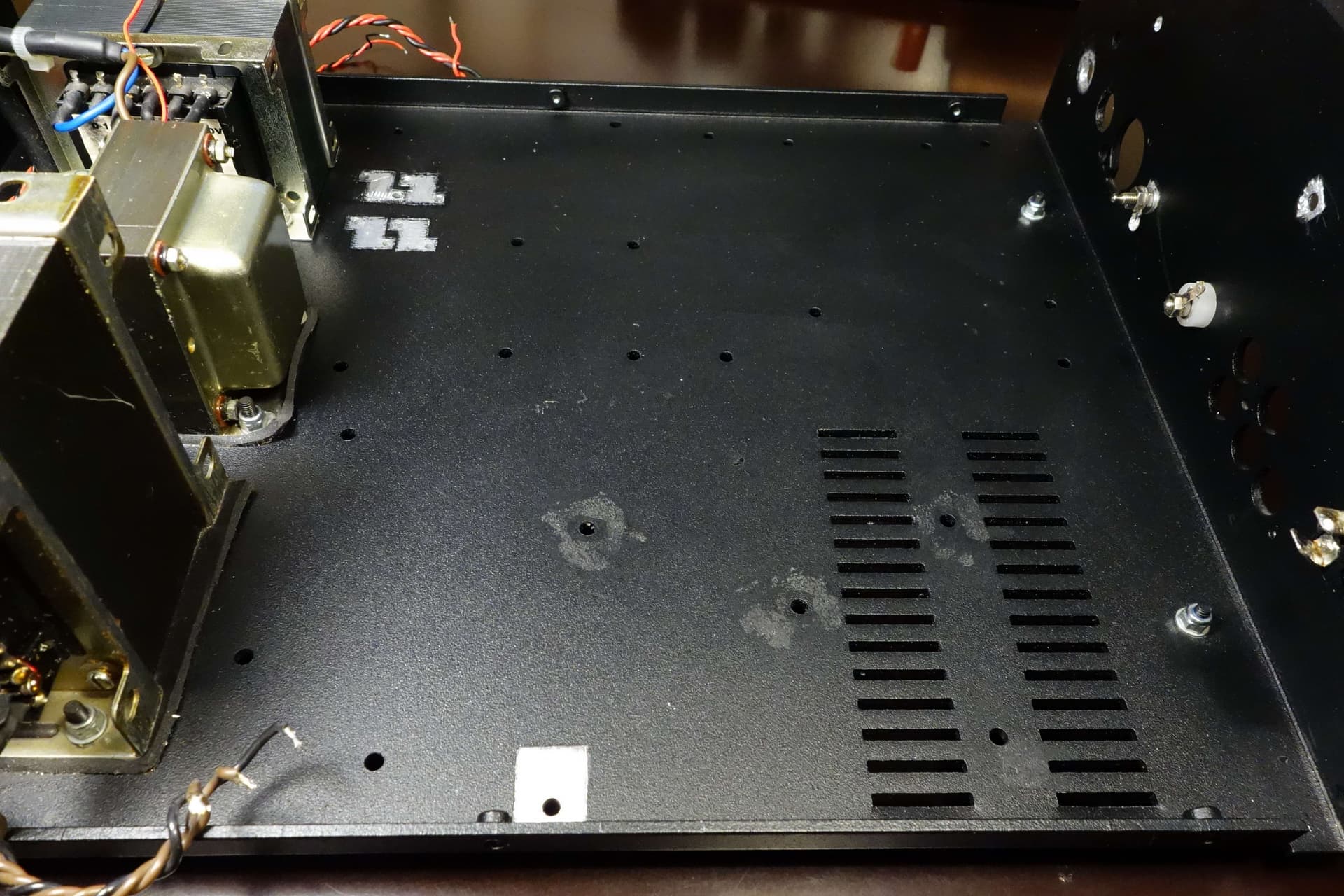

Шасси очищено и отмыто. Теперь надо подготовить крепление аналоговой платы.
Можно было не утруждать себя и поставить новые пластиковые стойки.

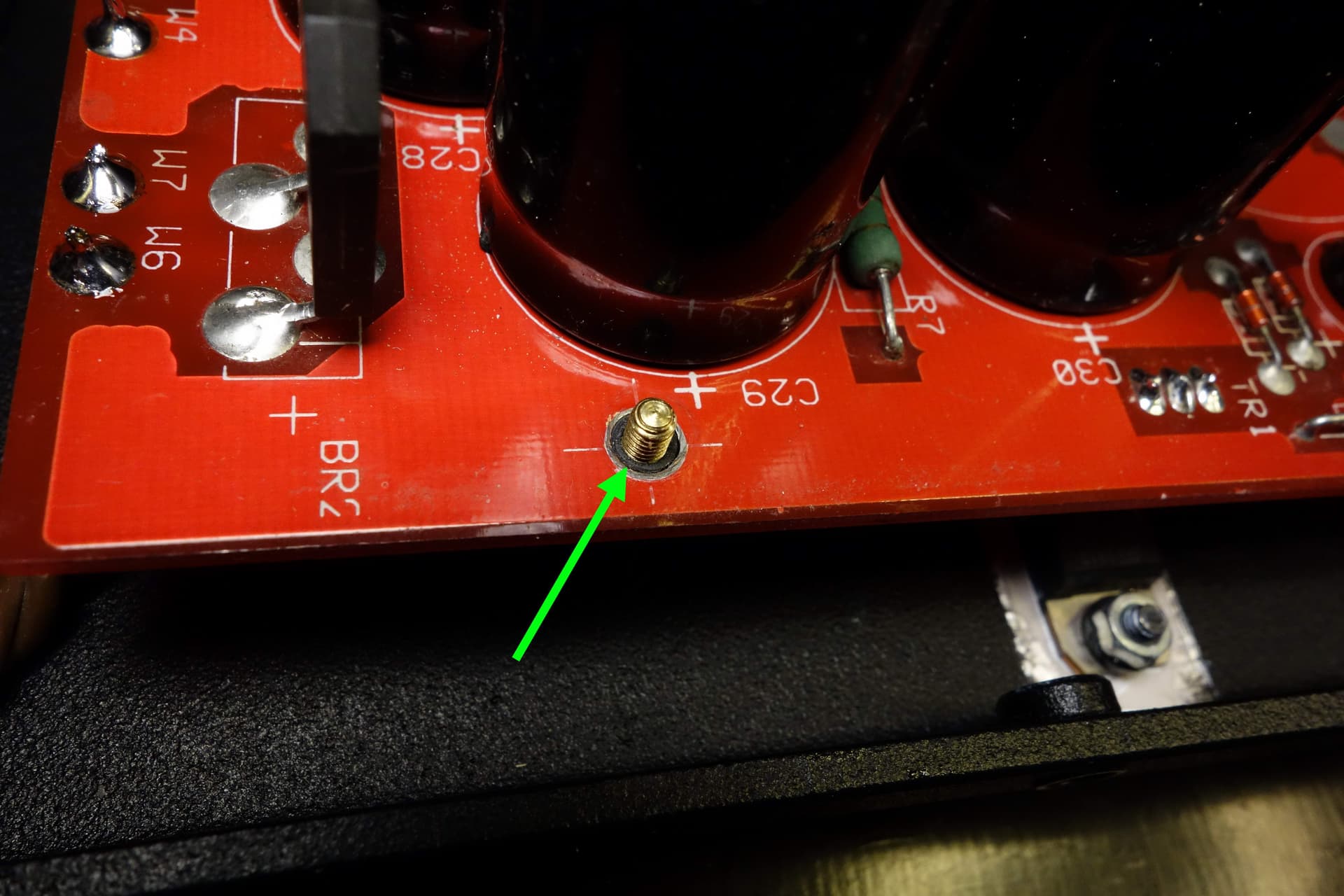

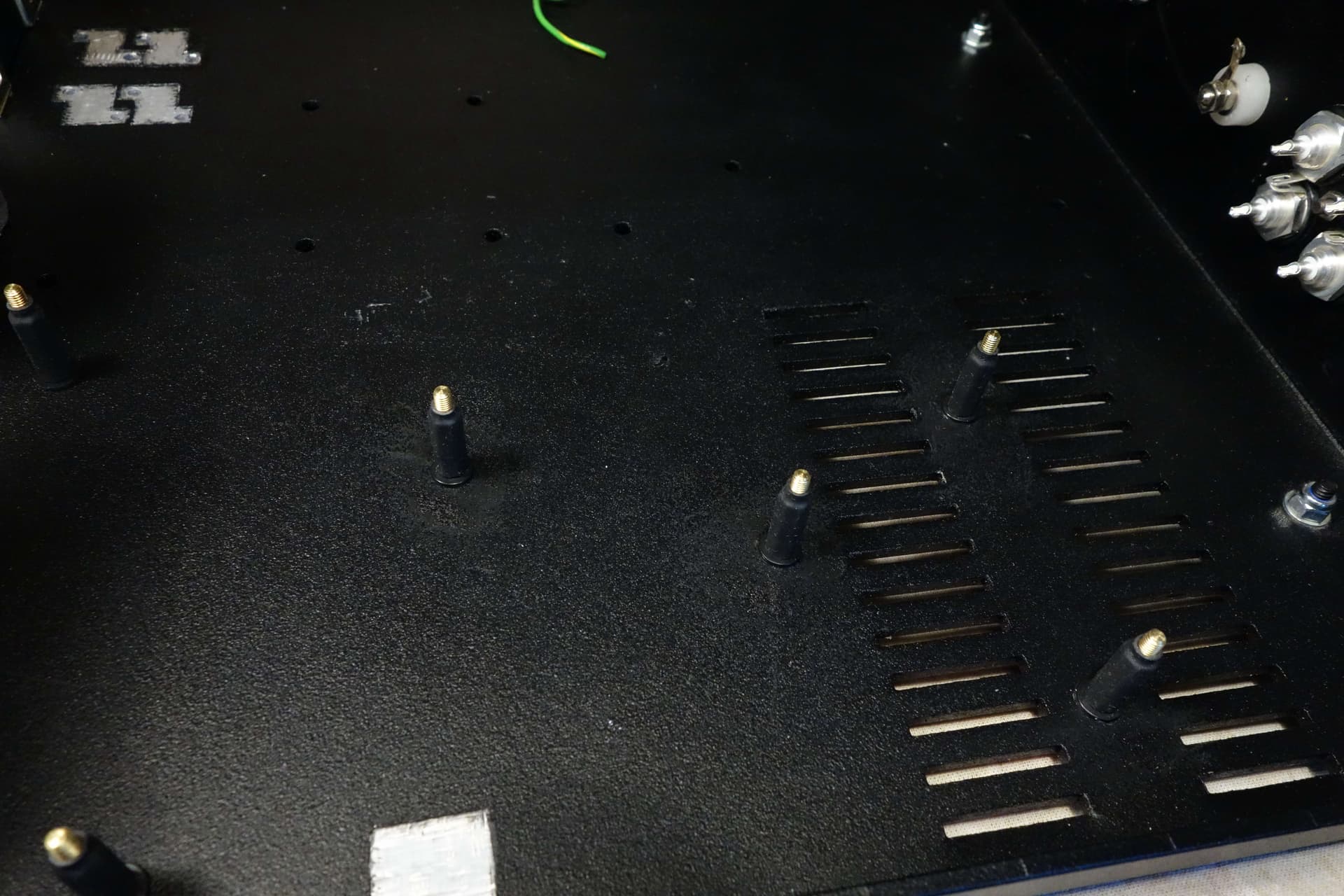

Но поскольку аналоговая плата с трансформаторами, Блэк Гейтами и медными конденсаторами стала довольно увесистой, пластиковые стойки вряд ли пережили бы долгие транспортировочные издевательства. К тому же, всю плату было желательно опустить миллиметров на пять, чтобы выходные конденсаторы не упирались в узел подключения электропитания. Поэтому были поставлены бронзовые стойки в мягкой термоусадке.
Термоусадка не для красоты, а для электрической изоляции земли платы от шасси, и для некоторой виброразвязки.
С этой же целью под гайки подложены капроновые шайбы.

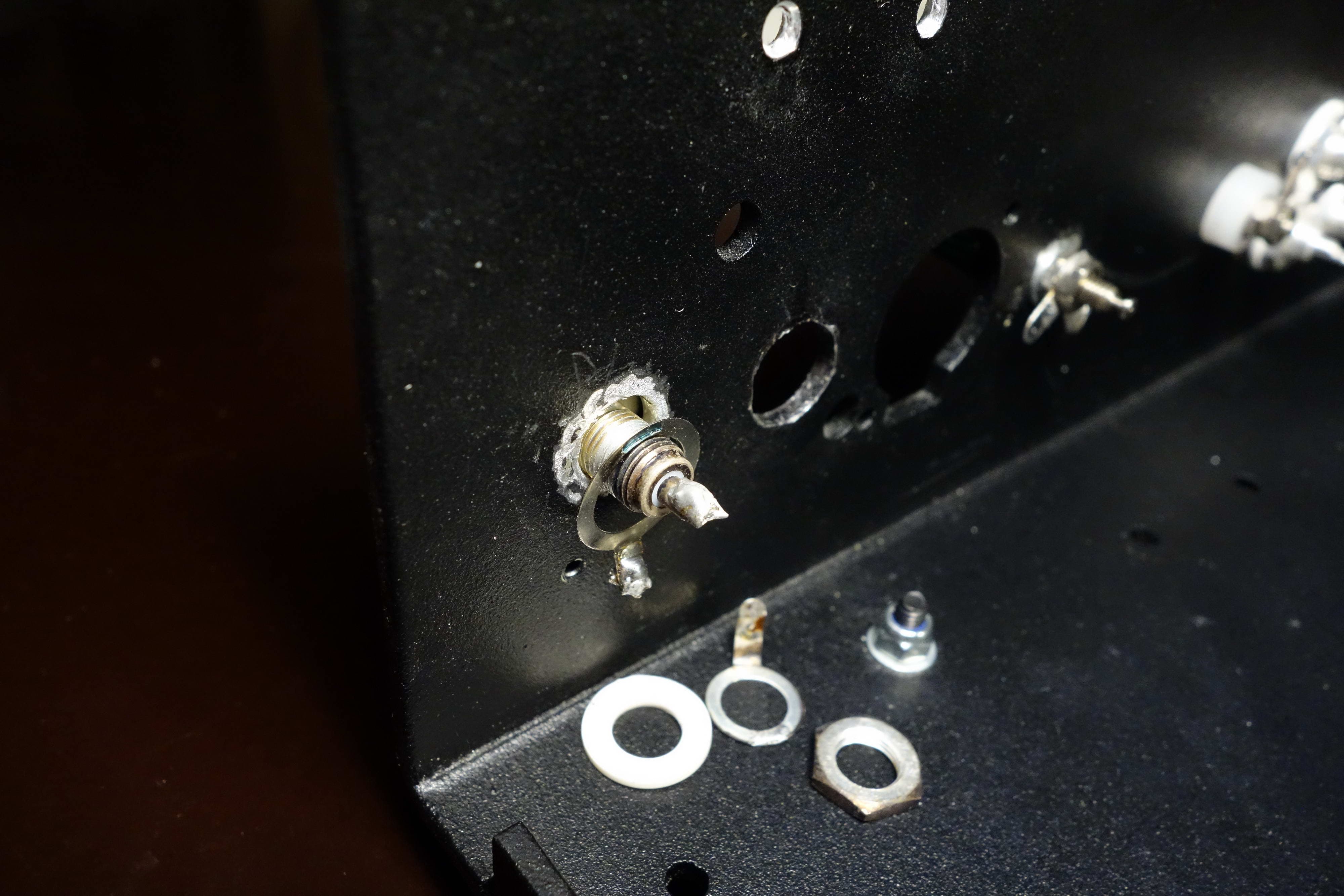

При ревизии RCA гнезд выявился косяк, устроенный кем-то из умельцев. Корпус цифрового входа должен быть изолирован от шасси, но, не смотря на изолирующую шайбу, умельцы специально подложили еще одно контактное кольцо, а покрытие шасси зачистили рашпилем, перечеркнув все правила.

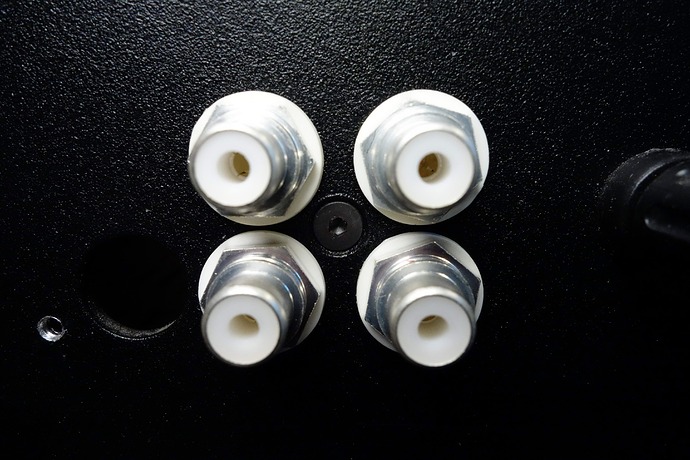

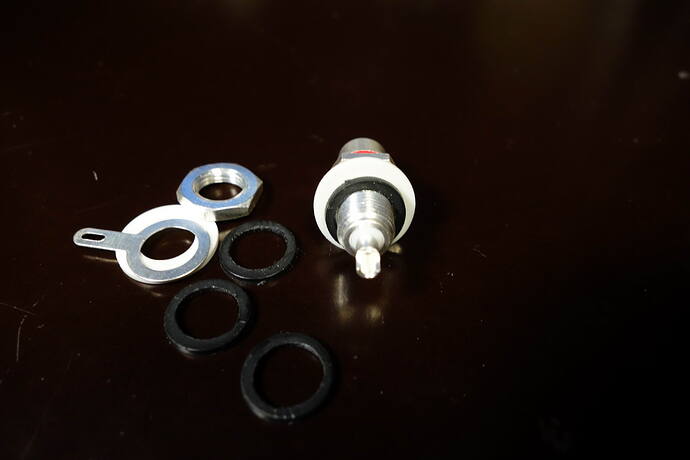

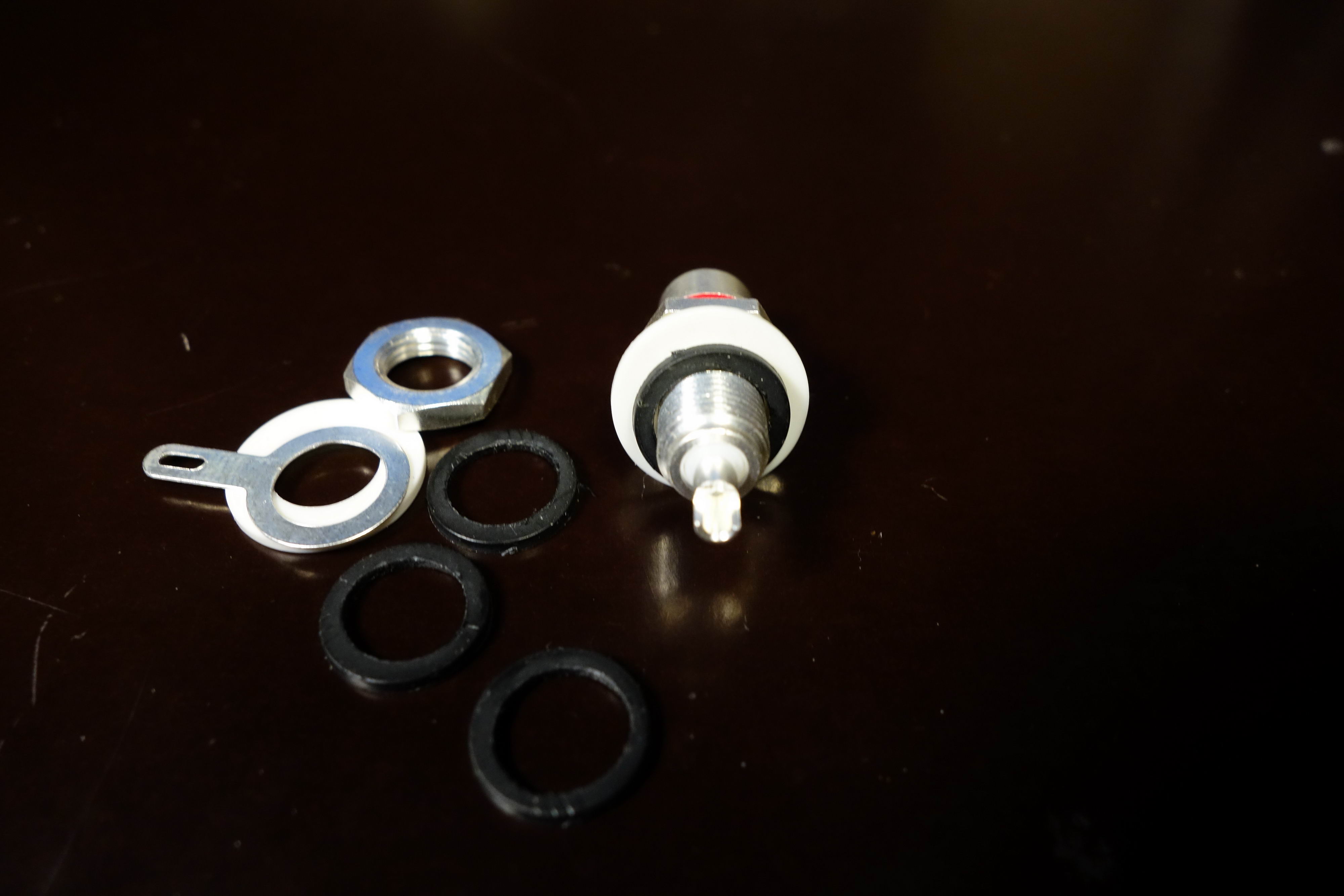

Заменил все RCA на новые AN. Отверстия в шасси были большего диаметра, так что опять пришлось изготавливать центрирующие шайбы.
Дьявол кроется в деталях. В шасси было отверстие для крепления саморезом стокового блока гнезд. Закрыл винтом с потайной головкой.

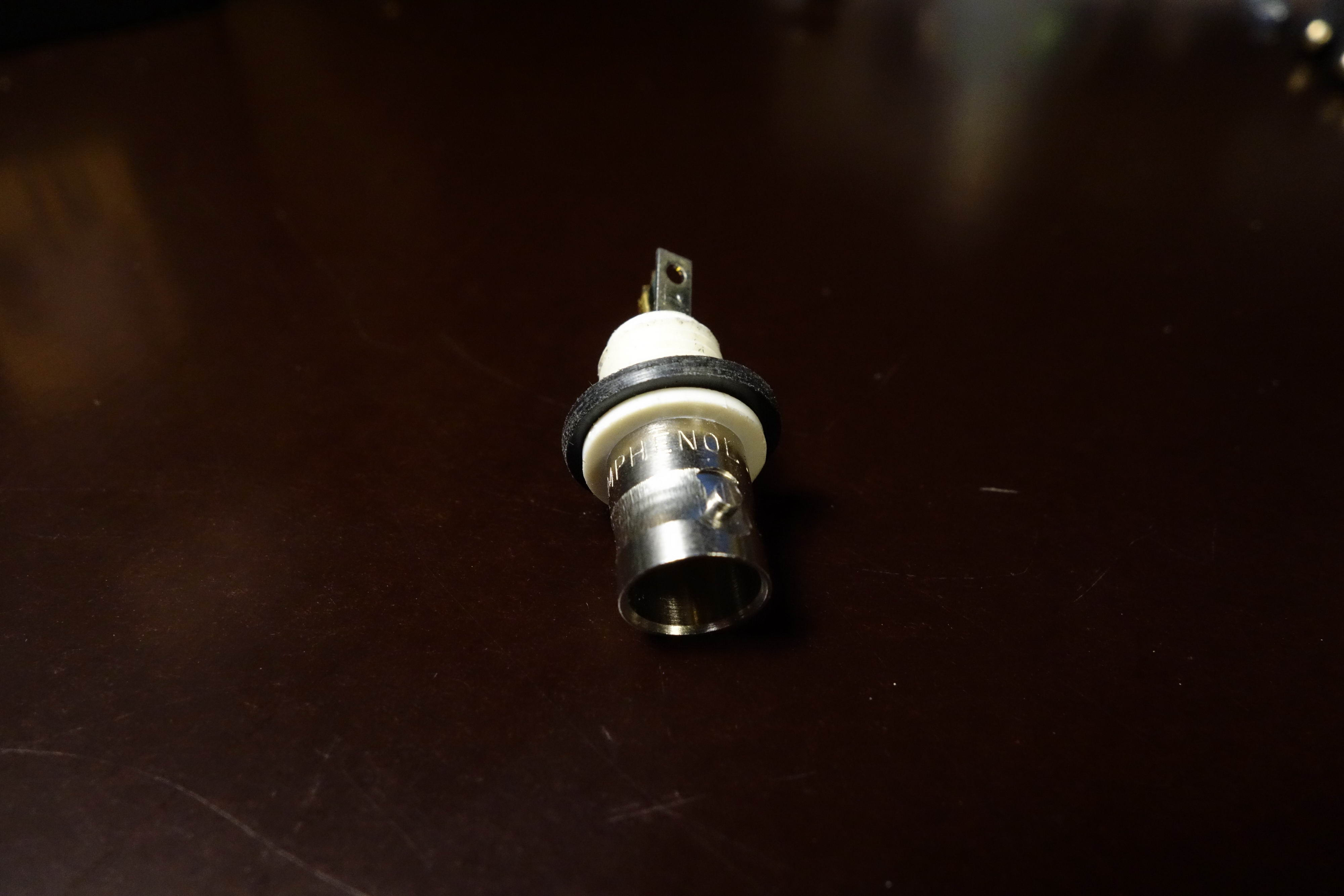

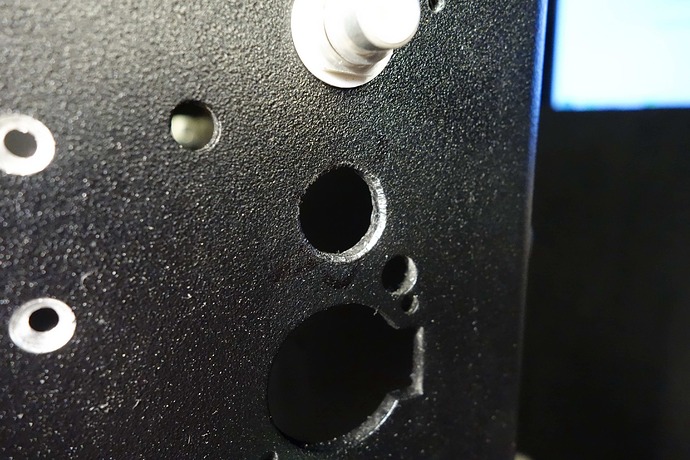

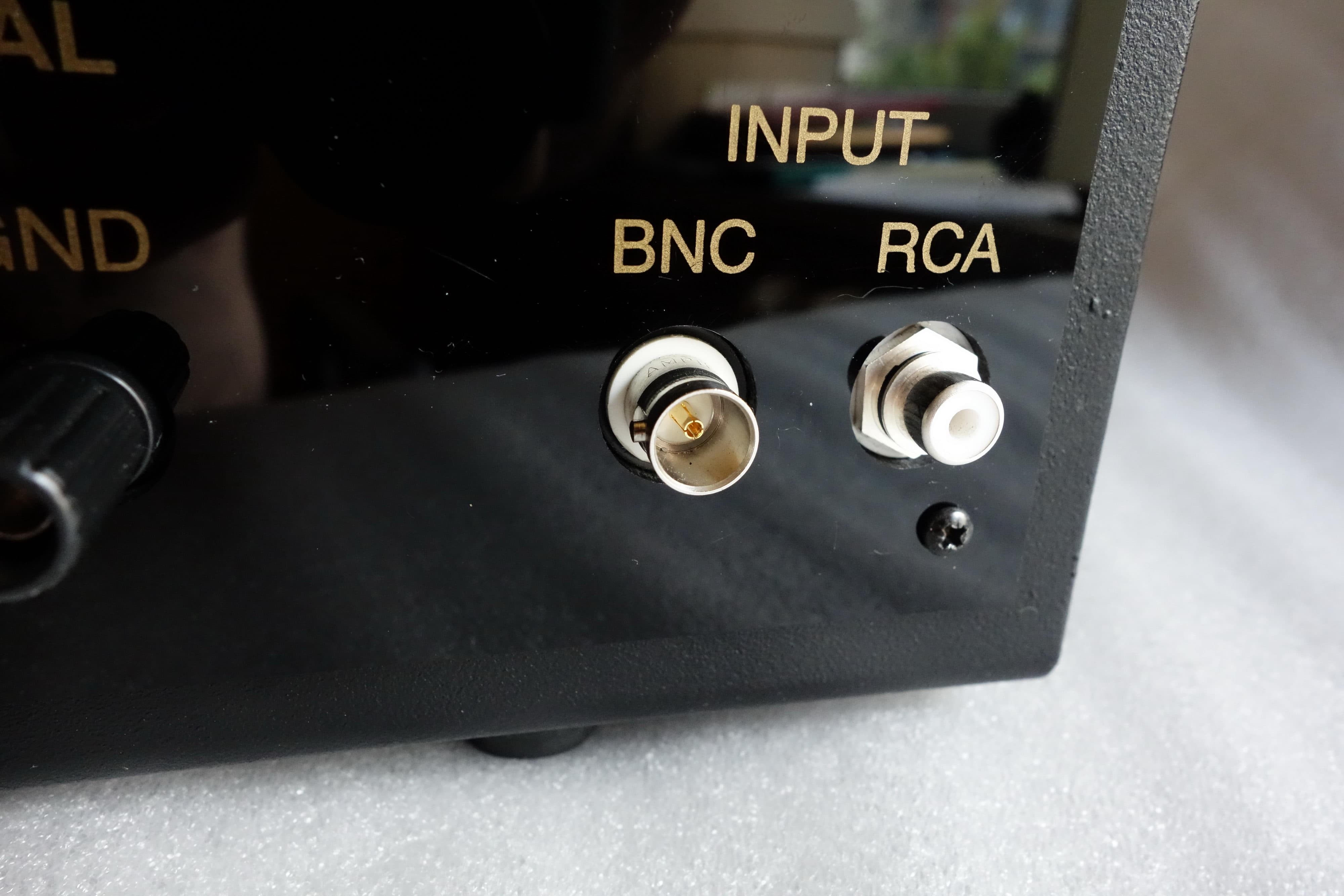

В даке отсутствовал цифровой разъем BNC, хотя он должен быть. Зачем его удалили, и зачем раскурочили отверстие под него – непонятно.

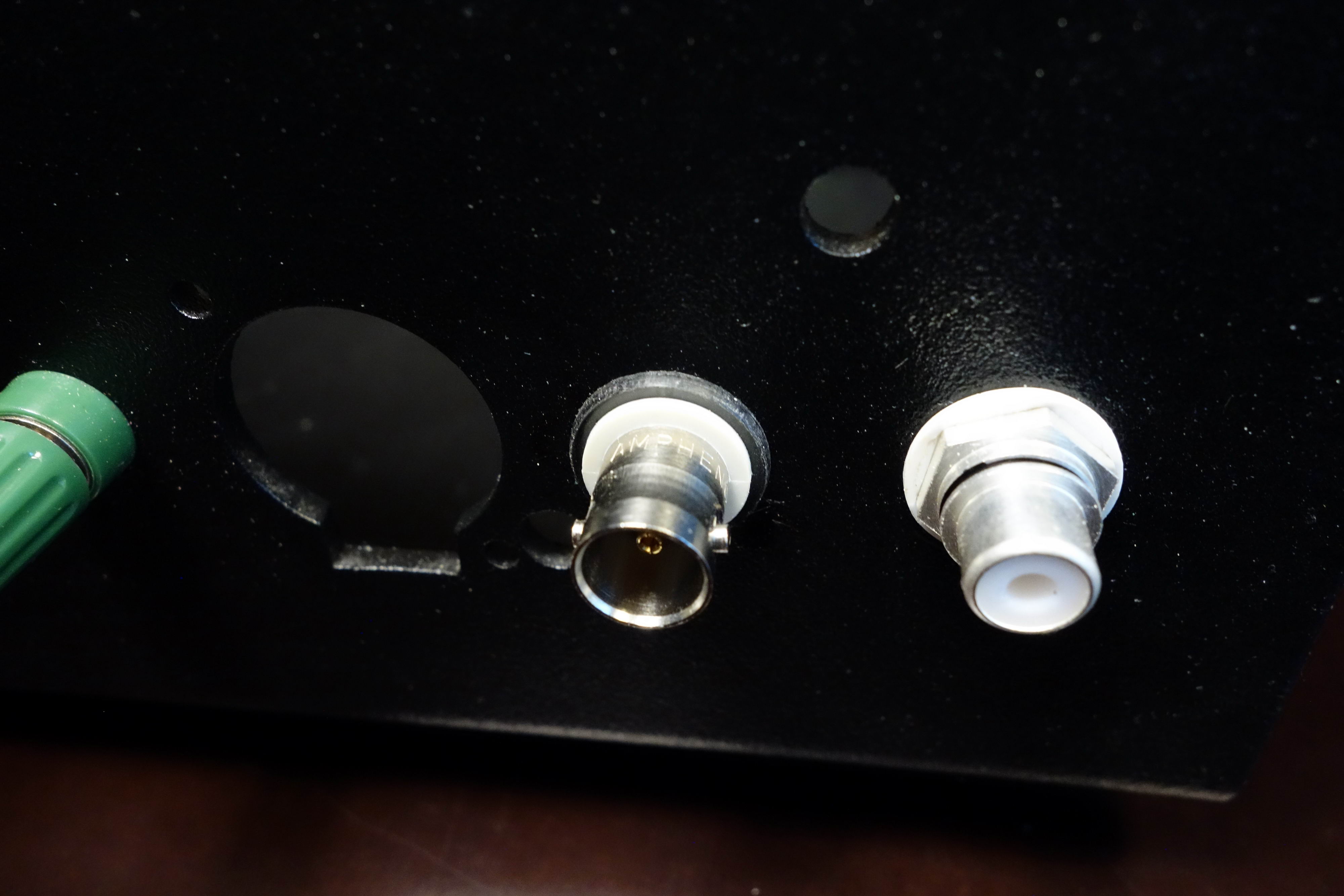

Отверстие раскурочили так, что новый разъем в него просто проваливался. Пришлось изготавливать специально обученную шайбу, очень точно подгоняя её по размеру. Дело в том, что отверстие в шасси по размеру было почти такое же как в заднем акриле, а новая шайба должна была дать возможность надежно закрепить BNC разъем, но при этом войти в отверстие в акриле.
Идеально!
Вот это голландское безобразие еще не забыли?

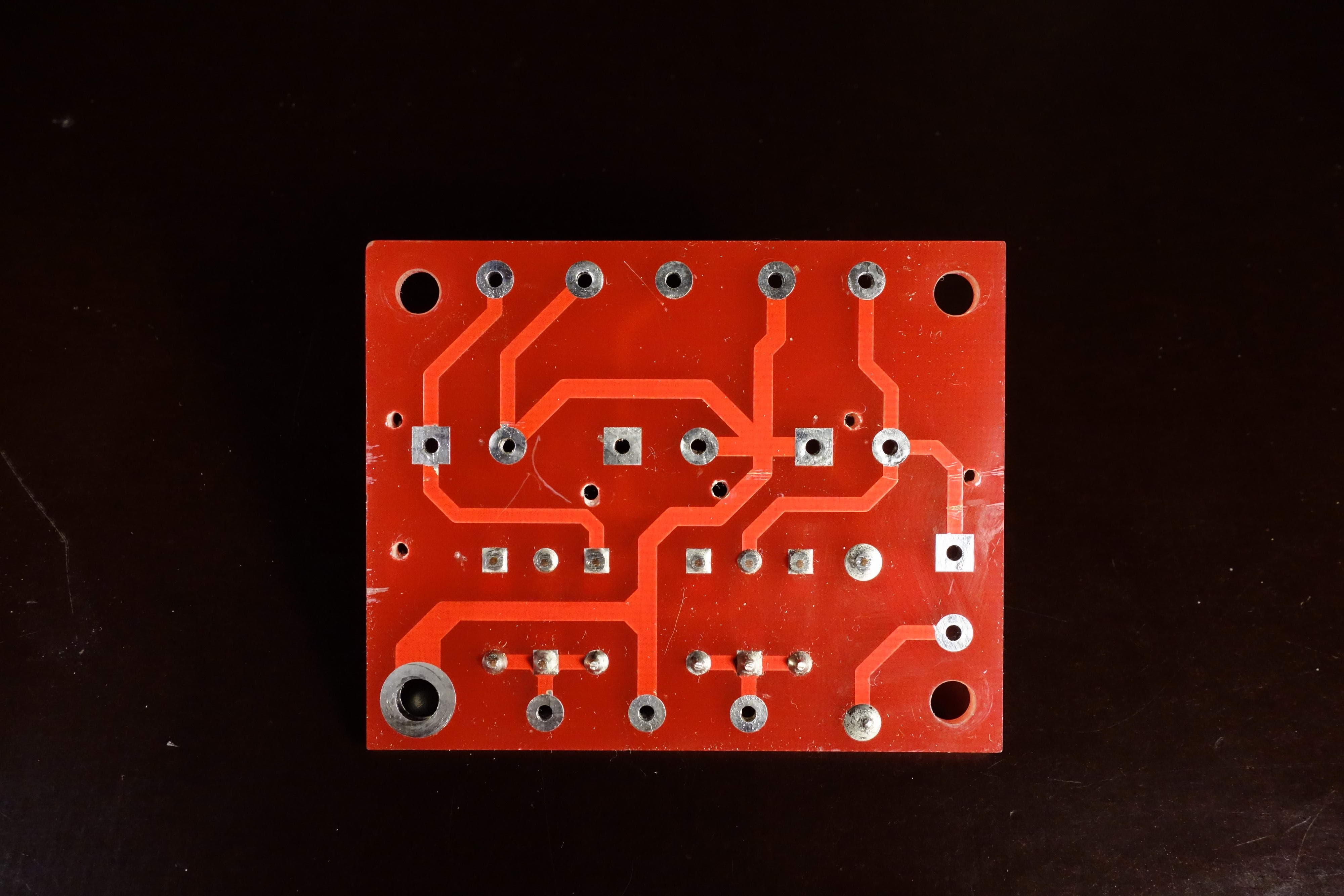

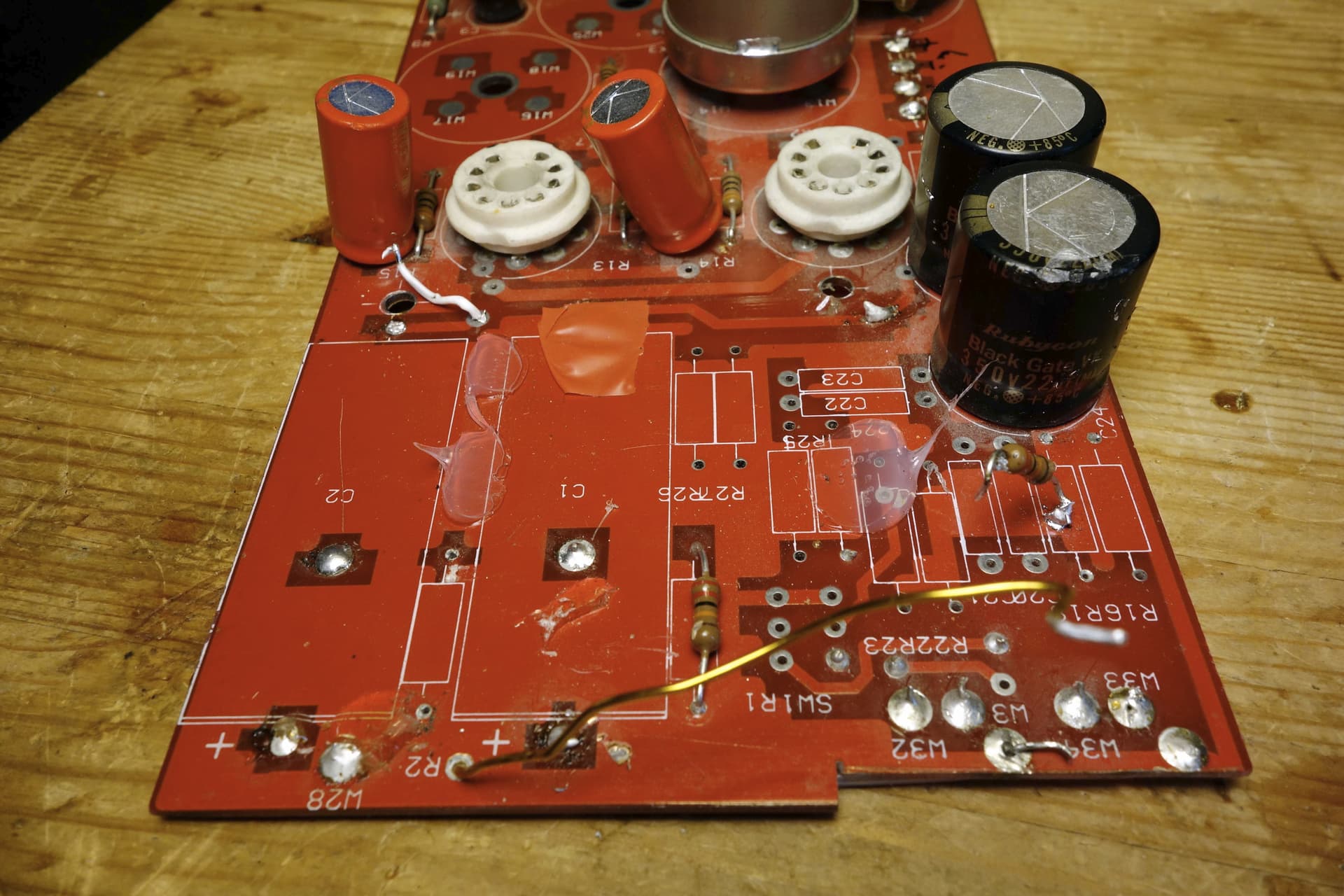

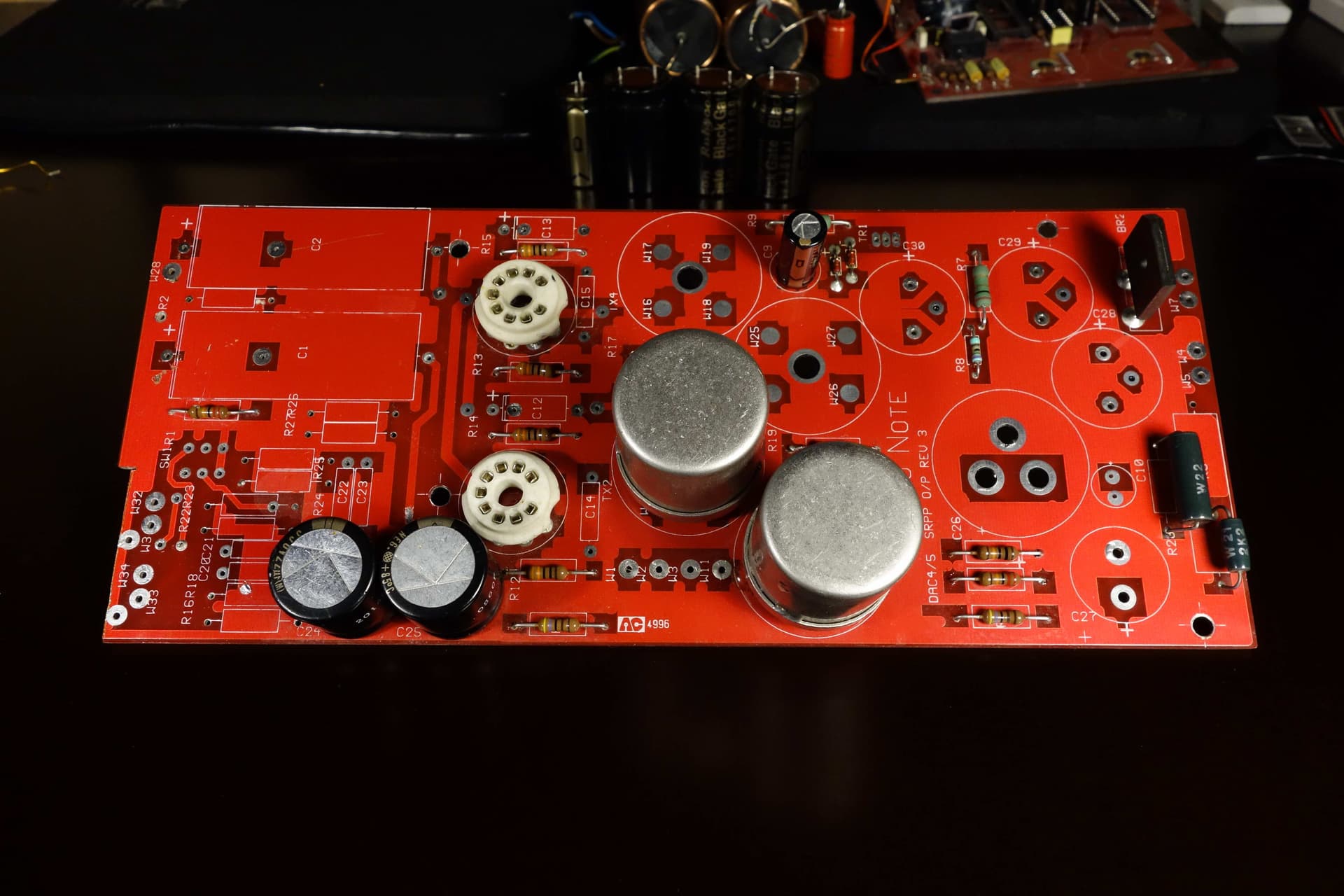

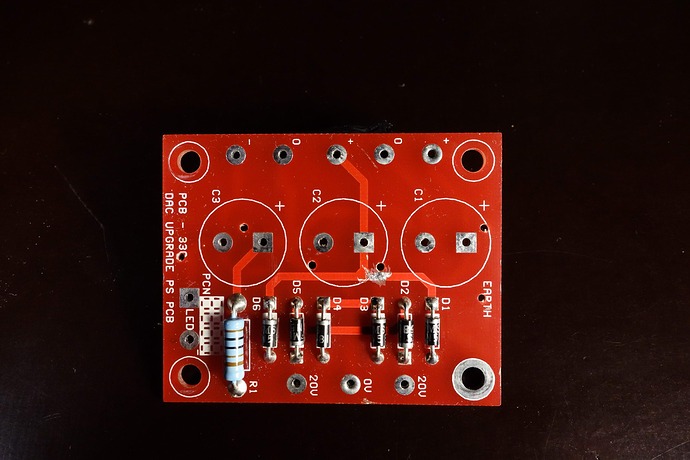

Плата питания цифровой части была освобождена от непотребства и подготовлена для сборки.

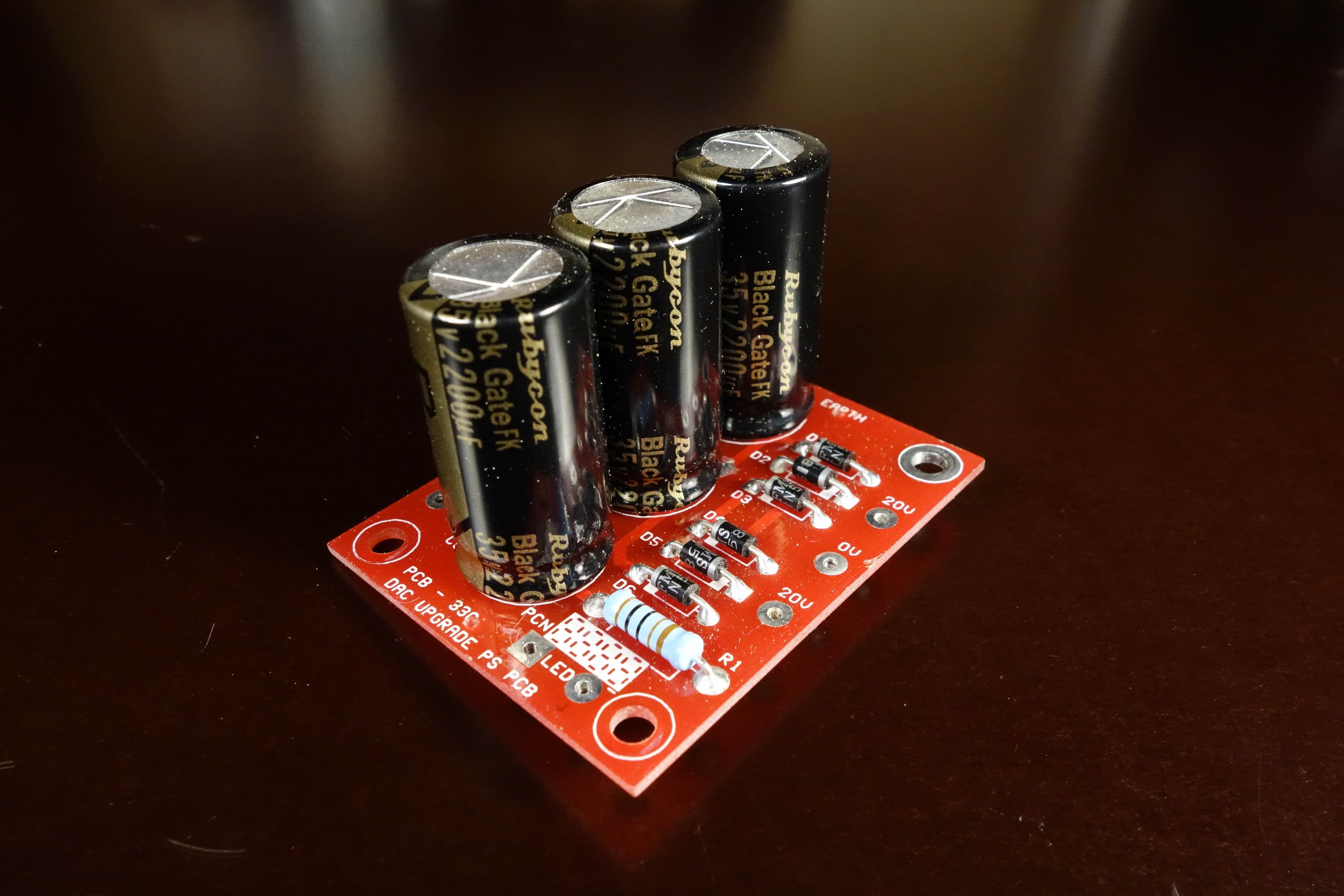

Установлены правильные Black Gate, как и задумано Audio Note.
Продолжение следует.
Там – самый жыр.
Не переключайтесь.
