просто думаю почему без диска треск и шум.
не всегда… вы же к перемычке из проволки подцепились?
звенит это хорошо, но не всегда… перставьте на измерние сопротивления и посмотрите чтобы 0 был. Лучше конечно ближе к цифровой земле TDA искать.
Владельцев Audio-GD с i2S подключением я так понял не найти… тут особенно.
Тогда перепись, на память. Кто с чем слышал связку D300 (REF) по i2S?
Я только с Flux Atlas и Holo Spring.
Да, к перемычке. 0 и был везде. С этим аркамом ещё такая странность, я его с кнопки отключаю, а он дальше играет. Глохнет только, когда провод выдёргиваешь.
По аудио-гд на заводе спросите, Кингва сам на письма отвечает. По крайней мере неск лет назад так было.
Землю конечно надо приводить именно ближайшую к трассировке i2s. Иначе сигнал станет космическими посланиями, а не прямоугольниками. Что, видимо, и происходит.
2 лайка
Это не есть хорошо.
Это спорно… )
Возможно просто не привычно правильно слышать ) ?
Надеюсь @Pavel3 подробнее напишет как оно…
Вроде близко.

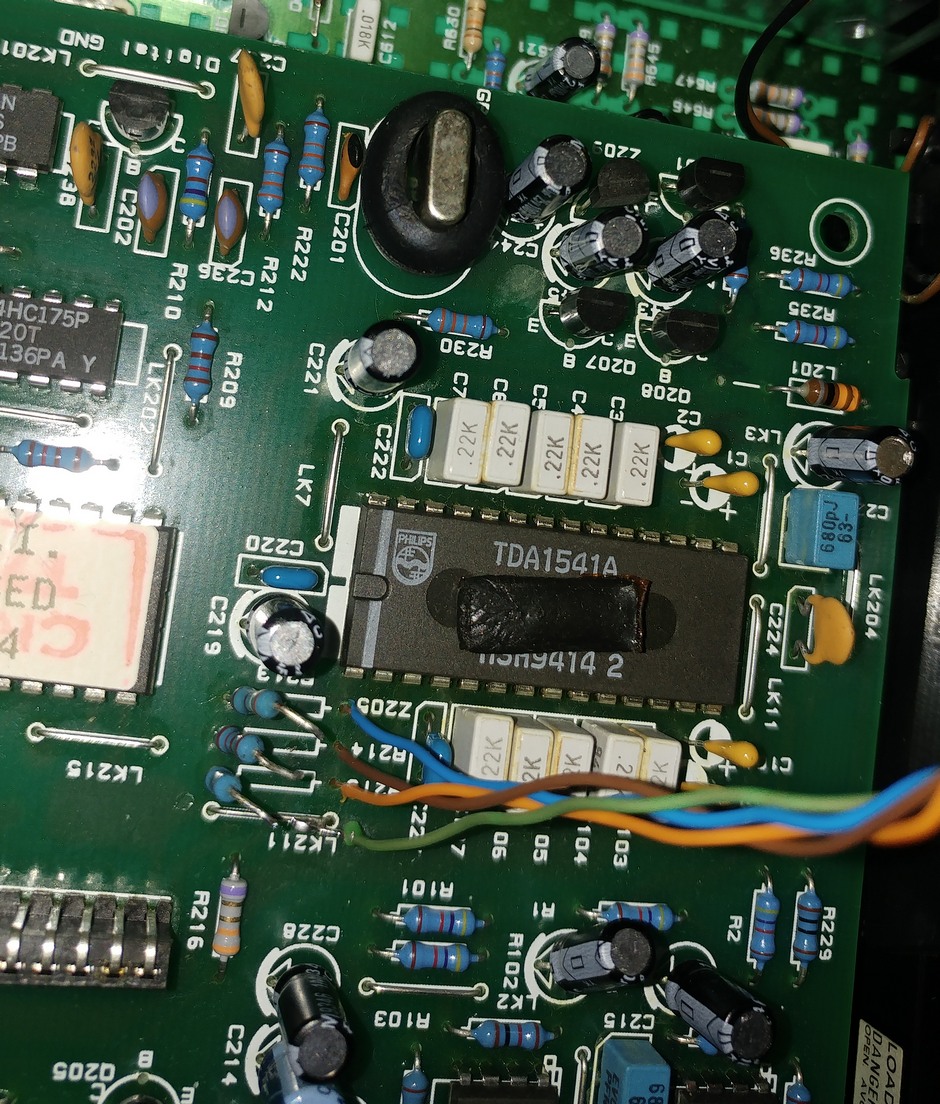

Позже расплету, выпрямлю провода, посмотрим что изменится. Провода укоротить можно будет если цд-транспорт выкинуть из корпуса. Сейчас 15см.
2 лайка

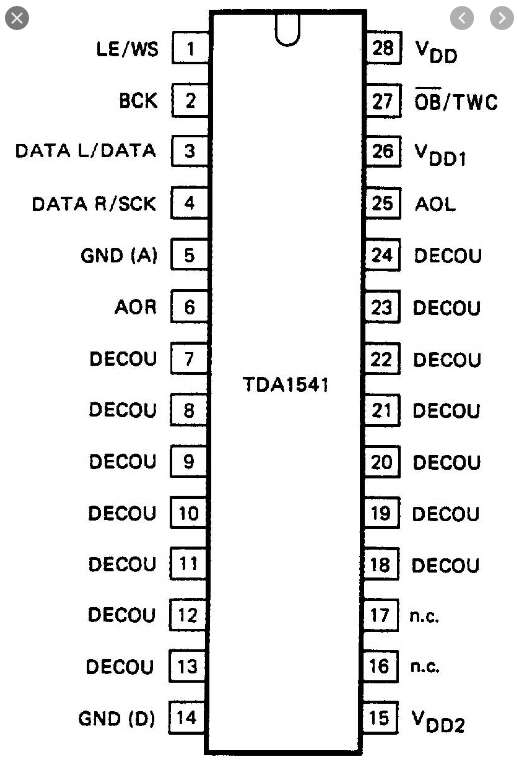

Вижу ты плату снял… с обратной стороны пaял. Раз так, проследи землю с 14й ноги и подпаяйся поближе. И конечно косичку раскрутить надо …)
C Audio-GD R27 точно дружит D300 (REF) по i2S
Резисторы надо было бы размыкать наоборот: поднимать вверх противоположный конец, и к нему вести провод внешней шины.
3 лайка
О! Вот это инфа. Спасибо! А можно чуть подробностей.
Я хоть как то сдвинусь с мёртвой точки.
DSD native играло?
Шипения не было?
Сложно… но может знаете на какой прошивке был Цап?
Да, наверное так правильнее, но не думаю что-то изменится.
Спасибо.
А те, кто все эти высокоскоростные линии проектировали, – думают )
2 лайка
В Arcam думают в Philips/Abbas не думают… Они тоже немножко проeктировали.
Да и Arcam… как видите фото выше. Когда ставили, когда нет. Прям магия какая-то, не находите?
На “фото выше” резисторы есть. И они вообще-то должны быть. Обычно.
Но гораздо продуктивнее написать тонну слов о том, кто чего забыл / не хотел?
А у человека будет сбоить звук и дальше, так что-ли?
Нет, в том-то и дело, что с его косичкой в 15 см, землей не понятно откуда, и да, после резисторов… играет и как я понял не плохо. И в моем Аббас резисторов небыло, тоже отлично играет. Сбоит у него по другой причине, когда диск не играет, что-то гдето отключается. И да, тонна слов точно не поможет, не вам не мне.
Оциллоскоп, до резисторов, после резисторов… П паттерн и звон о котором вы сказали… в данном конкретном случае. Есть вижу, да. А так ) полностью согласен, тонна слов не катит.
Мы ведь не знаем что там с I2S с 502й выходит… он вообще голый как я понял без буфера, а мы его резисторами? На всякий случай? чтобы было… (так НАДО)
Вы назначение этих резисторов понимаете?
Ну вы же сверху написали, дают нагрузку чтобы не звенели углы… объясните если понял не правильно. Особенно интересно, почему кто-то ставит, кто-то нет.
Нет, я такого не писал
Да, ошибся @VasilTech писал…
Сейчас приду домой, включу все, покажу сигнал на осциллоскопе, и вы расскажете (если захотите), зачем там резисторы. Мне правда интересно. Спасибо.
