Следите за темой, как фильтр будет готов - напишите в личку. Если будет возможность организовать прослушивание - я не против, почему бы и нет.
2 лайка
Ян, насколько позволяет фото, на мой взгляд ничто не мешает разместить розетки на задней стенке плотнее, чтобы получить больше гибкости/вариантов исполнения в зависимости от потребностей заказчика.
Многим нужно 1-2 розетки просто мимо всех фильтров, или сразу после модуля первичной фильтрации - например для усилителей мощности.
И после фильтров тоже по 2 розетки неплохо - допустим подключить стример и коммутатор ethernet к одному фильтру или аналоговый магнитофон и предварительный усилитель.
У многих даже в минимальной системе есть цап, стример, усилитель и еще что-то.
Делаете как вы задумали, стандарт - 3 розетки - отлично.
Попросил заказчик больше - насверлили еще отверстий, добавили розеток, все довольны.
Мне вот 8 штук надо - 2 после первичного фильтра на усилители, остальные после конченых фильтров: стример и ПК, цап и CD, пред и кассетник. И это минимум.
А у меня далеко не самая “серьезная” система.
1 лайк
Да, три, конечно, маловато. Хотя… с другой стороны, всё зависит от того, насколько честно будут заявлены возможности этого фильтра. Ведь не секрет, что большинство из них, во всяком случае, в среднем ценовом диапазоне, не самым лучшим образом влияют на те же моноблоки, да и хорошие мощные интегральники. И смыслы их туда цеплять… если только розетка идёт фактически без фильтрации, просто выполняя функцию разветвителя. А так… пред, пара источников… да, по сути и всё, пожалуй, у большинства. Но про запас да, хотя бы одну ещё нормальную функциональную розетку неплохо бы предусмотреть.
Я бы так не сказал. Смотрите фото, свободного места не так уж и много.

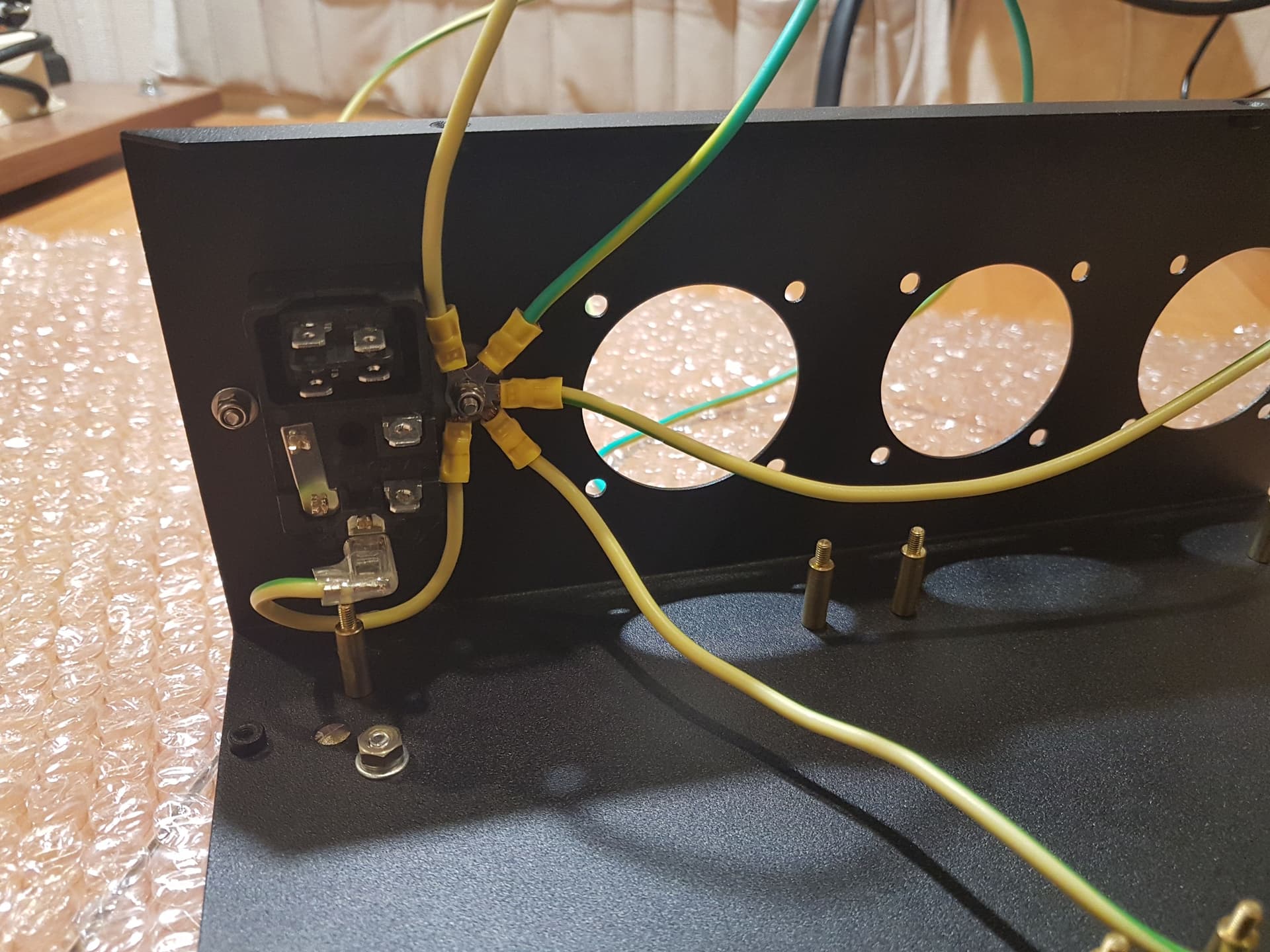

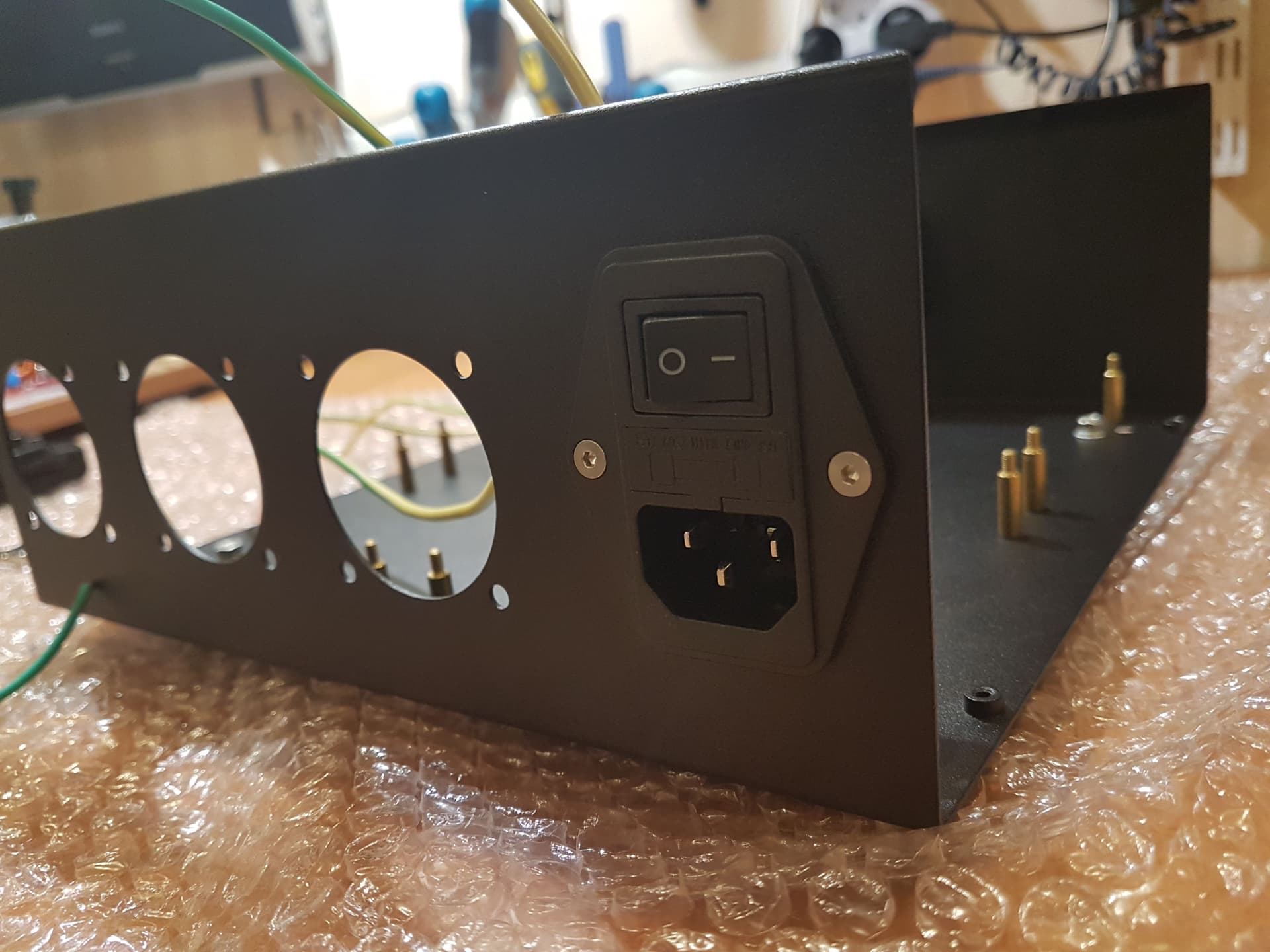

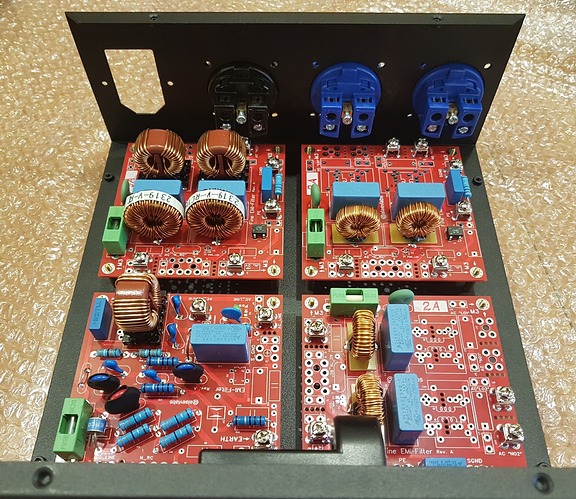

Вид изнутри.
Лепить все вплотную ради еще одной розетки не выглядит правильным в моем видении конструирования подобных устройств. Я придерживаюсь концепции, что внутри должно быть некоторое пространство (“воздух”), заложенное на различные цели (доступ для сборки/разборки, охлаждение и вентиляция, запас на непредвиденные ситуации и так далее). В рамках этого конструктива делать более трех розеток не имеет смысла. На будущее я планирую расширение функционала и обязательно появятся исполнения на большее число выходных розеток.
Тут не все так просто. Идея что-то насверлить обычно заканчивается плохо. Любая механическая обработка - это большой риск для корпуса и его содержимого. Технически, конечно, выполнимо, но неоправданно муторно и сложно. Во время этого процесса есть большой шанс все испортить (просверлить не там, поцарапать, погнуть и так далее), поэтому все корпуса делаются заранее и если заложено в корпусе три дырки, то ничего уже досверливать нельзя. Нужно больше - нужно разрабатывать и изготавливать новый корпус.
5 лайков
Начал писать это недели полторы назад, но не было времени закончить и для дальнейших экспериментов нужна полноценная разводка с землей, а не только подключение модулей. Сейчас уже почти всё пришло и нужно делать разводку внутри корпуса, но свободного времени пока нет. Фото в корпусе будут позже. К написанному ниже сейчас могу добавить, только то, что похоже идея с подключением винила через DC-blocker сработала, он стал стабильней набирать обороты. Но нужно больше статистики собрать, пока пару раз его запускал только.
Отдохнул пару дней от музыки. Вчера закончил с коммутацией второй части фильтра. Сегодня с утра хотел попробовать источник с разными режимами фильтрации, но когда всё подключил и включил SACD диск желание дальше экспериментировать пропало
Напомню концепцию фильтра Яна. Если где-то не прав, поправьте. Фильтр рассчитывается под потребителей по максимальной нагрузке и состоит из 3х модулей: модуль защиты от импульсных токов и первичной фильтрации, модуль блокировки постоянной составляющей, модуль тонкой фильтрации (2 ступени). На мой взгляд фильтр с защитой в системе необходим, но не всем аудио-приборам нужна полная схема фильтрации и фильтр Яна позволяет подобрать нужный уровень без внесения изменений в конструкцию. Это можно сделать сразу, а можно позже в любой момент, в зависимости от конфигурации системы. В итоге у этого фильтра получается 4 возможных варианта коммутации с разным функционалом и режимами фильтрации. Поэтому меня он сразу заинтересовал. Еще важный момент - изоляция устройств друг от друга. Если это необходимо, в данном фильтре это решается добавлением необходимых модулей. Таким образом это уникальное устройство, которое можно оптимизировать под любую систему.
Я посчитал, что мне нужен полный фильтр на 2А, но не был уверен, что для усилителя это будет оптимально, поэтому заказал еще первичный модуль на 5А. В итоге у меня получилось два фильтра на 5А и 2А и модуль управления, который включает и выключает их по кнопке с задержкой и обеспечивает индикацию режима работы фильтра. На 5А модуль у меня работает порядка недели, на 2А запустил сегодня с утра, т.е. без прогрева. Выводы делать рано, но предварительно, всё хорошо, на 2А мне вроде даже по-лучше подходит. По коммутации 4 квадрата множила или 2,5 гост пугв (или что-то похожее, маркировки нет на проводах) с ншви (с нко чуть похуже) - особой разницы не чувствуется. По ощущениям от использования шин разница больше чем от проводки разным кабелем. В электромагазине случайно увидел клемники WAGO для провода сечением 4 квадрата, с ними получается компактней кросов и разводка проще, надо будет их попробовать.

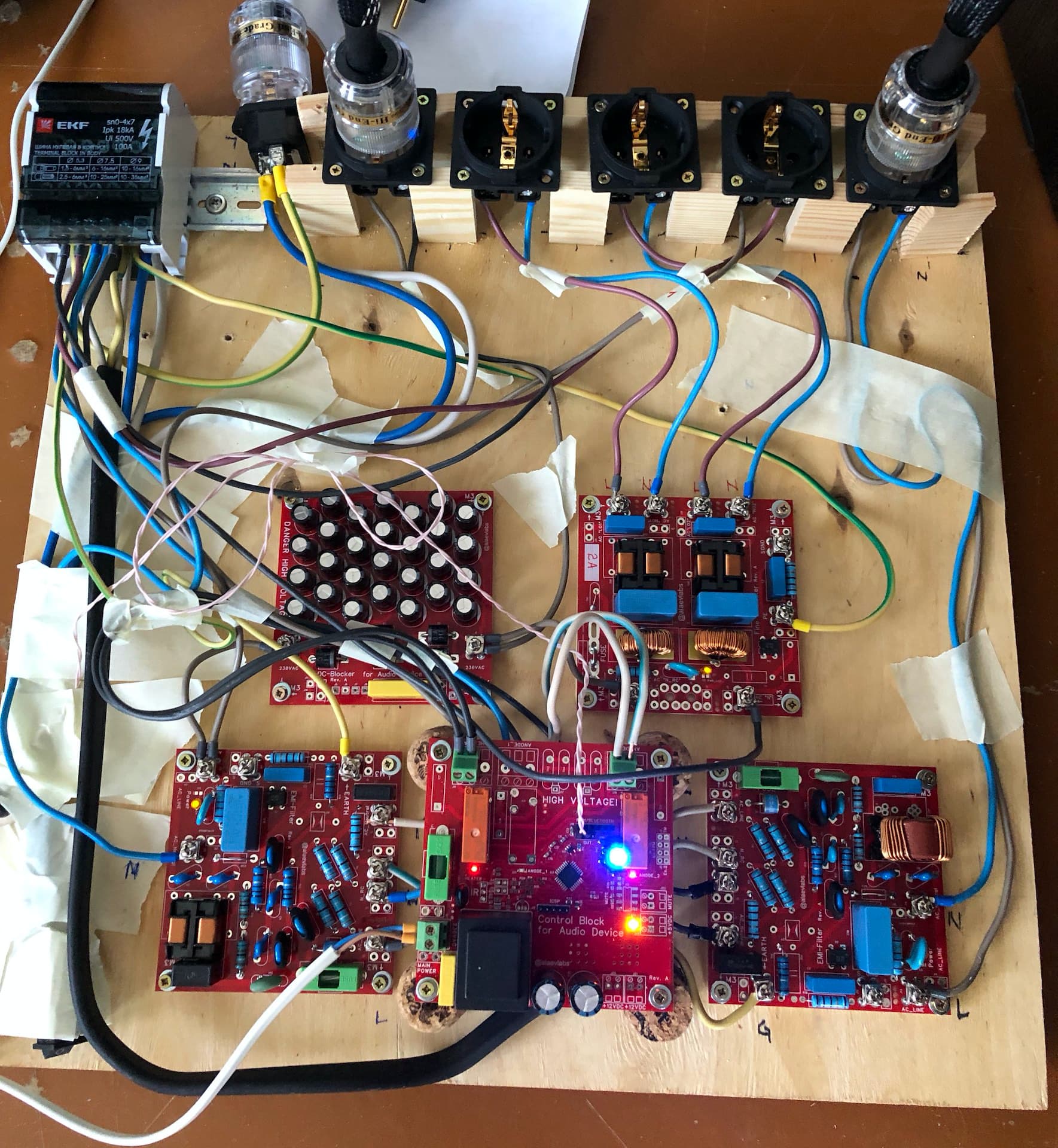

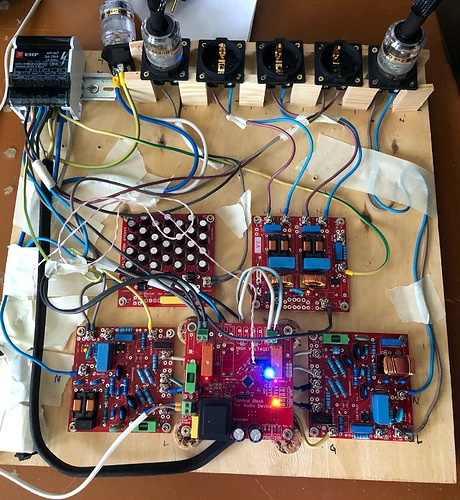

Тестовый стенд. У усилителя и cd земли нет, поэтому по розеткам она не разведена. Для корпуса ещё не вся комплектуха приехала, ну и пока нет понимания какая конфигурация нужна.
7 лайков
поддерживаю. при заказе копуса обычно есть возможность насверлить и вырезать любых отверстий с очень высокой точностью. если это делать на готовом корпусе, то мало того что это выйдет дороже, ещё нужен специальный инструмент с необходимыми расходниками и человек умеющий с ним работать и потом в итоге его ещё нужно будет дополнительно красить. потомучто родное покрытие гарантировано повредится.
если с подобным не сталкивались, то появляется большое количество рисков при выборе правильной оснаски для станка. точность и качество пропилов на приличном станке реализовать несложно. главное чтобы оператор нигде не ошибся. ну и чтобы он не поленился нормально все зафиксировать и если используется коронка, то предварительно сделать центрирующее отверстие в заготовке.
у нас например найти толкового токаря со станком не проблема и берут они за работу не дорого, но обычно люди суетливые, стараются сделать побыстрее в том числе за счет упрощения технологического процесса. в итоге с учетом покраски выйдет дороже заказа корпуса с уже готовыми в нужных местах отверстиями и отверстия не факт что будут точно соответсвовать требованиям заказчика.
если сверлить отверстия самостоятельно ступенчатым сверлом, то одно такое сверло будет стоить дороже целого корпуса и на сколько отверстий его хватит не понятно.
1 лайк
Развесистая клюква получилась
Я исходил из такой логики:
- для аппаратов с Ш-трансформаторами в цепи питания достаточно только первого модуля
- для торов и R-трансформаторов нужен DC-блокер, а тонкая фильтрация необязательна, если там в блоке питания об этом уже позаботились (в общем-то с CD у меня так и получилось - пробуя разные режимы особой разницы я не заметил)
- для мотора винила без серьёзного питания в аппарате нужен DC-блокер и возможно фильтрация (это нормально потестить уже не получилось) у меня есть две вертушки, одна играет отлично сразу из розетки, а вторая очень требовательна к питанию и влажности воздуха - если что-то не так у неё мотор на нужный режим не может выйти
- для импульсных БП нужна фильтрация, ну или как минимум изоляция от других устройств. до этого этапа я тоже не дошел - у стримера опять оторвали дисплей
3 лайка

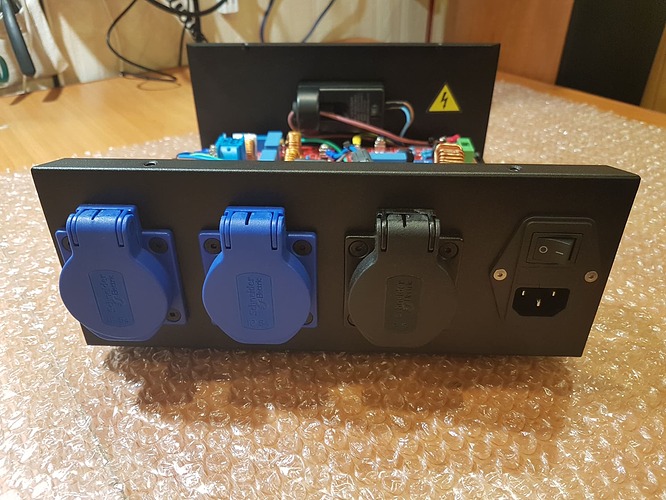

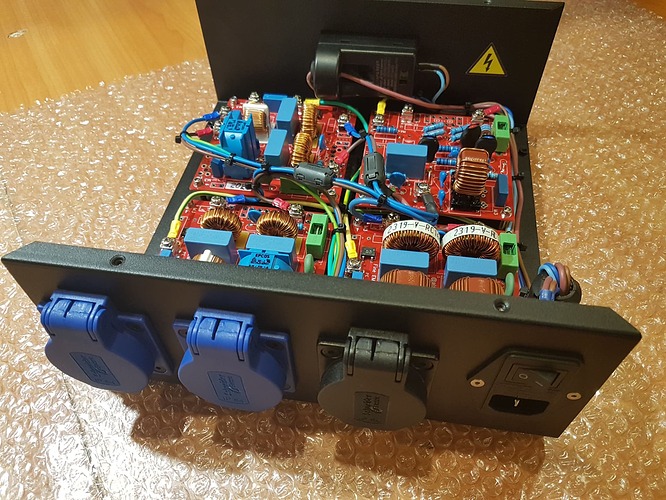

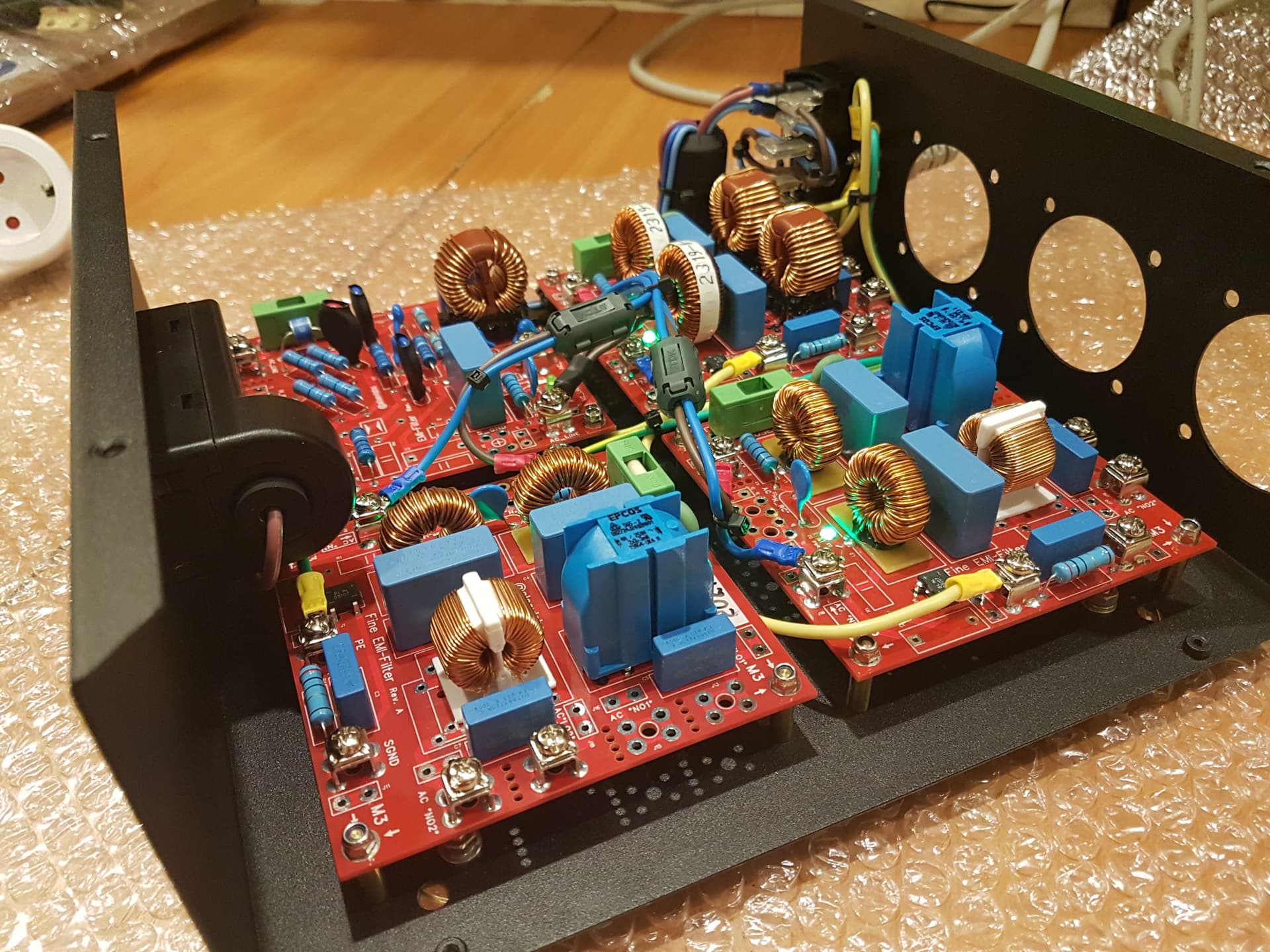

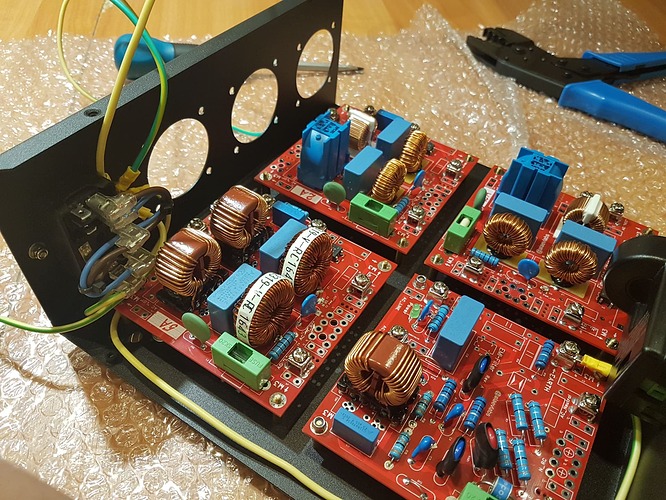

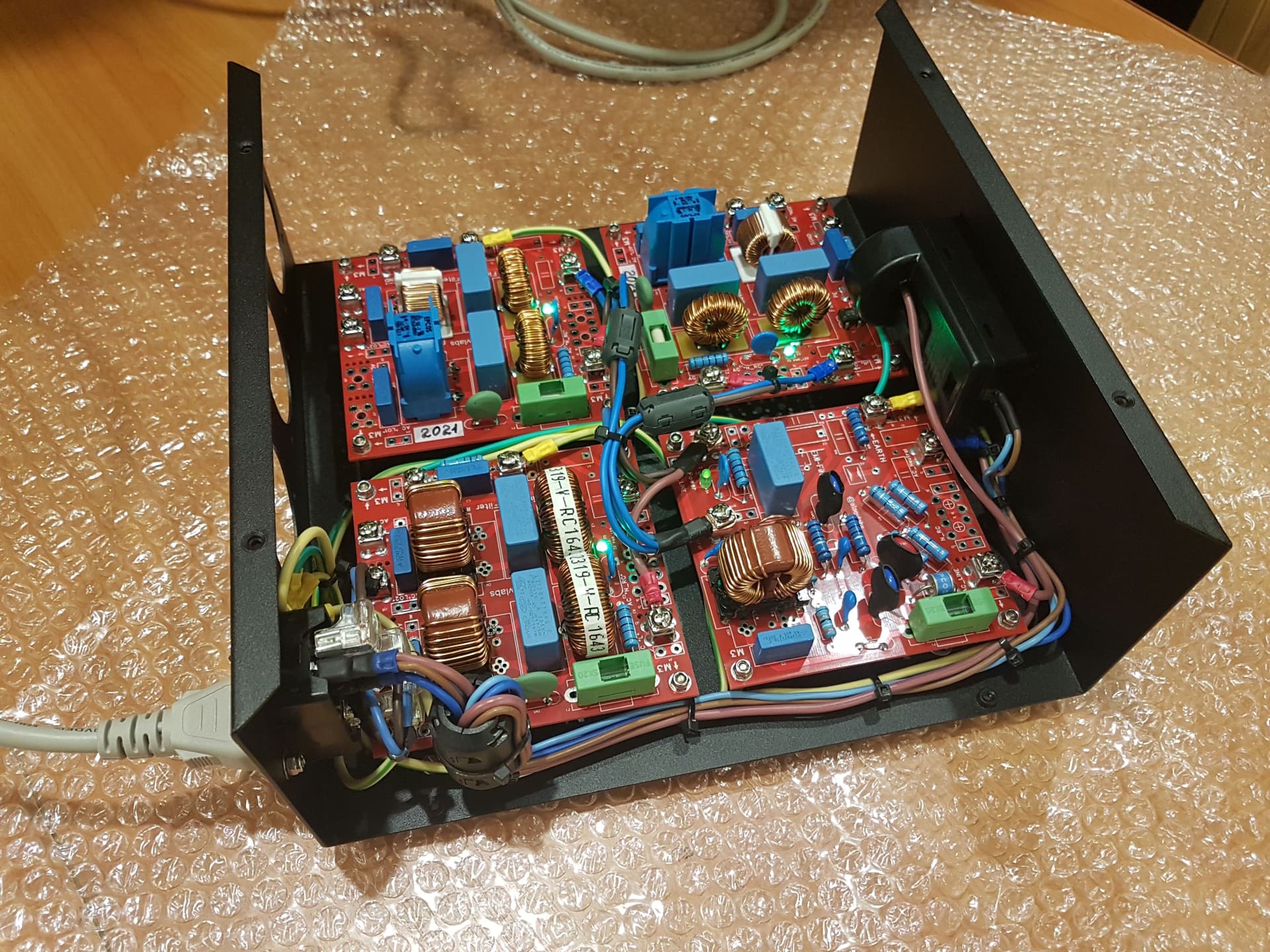

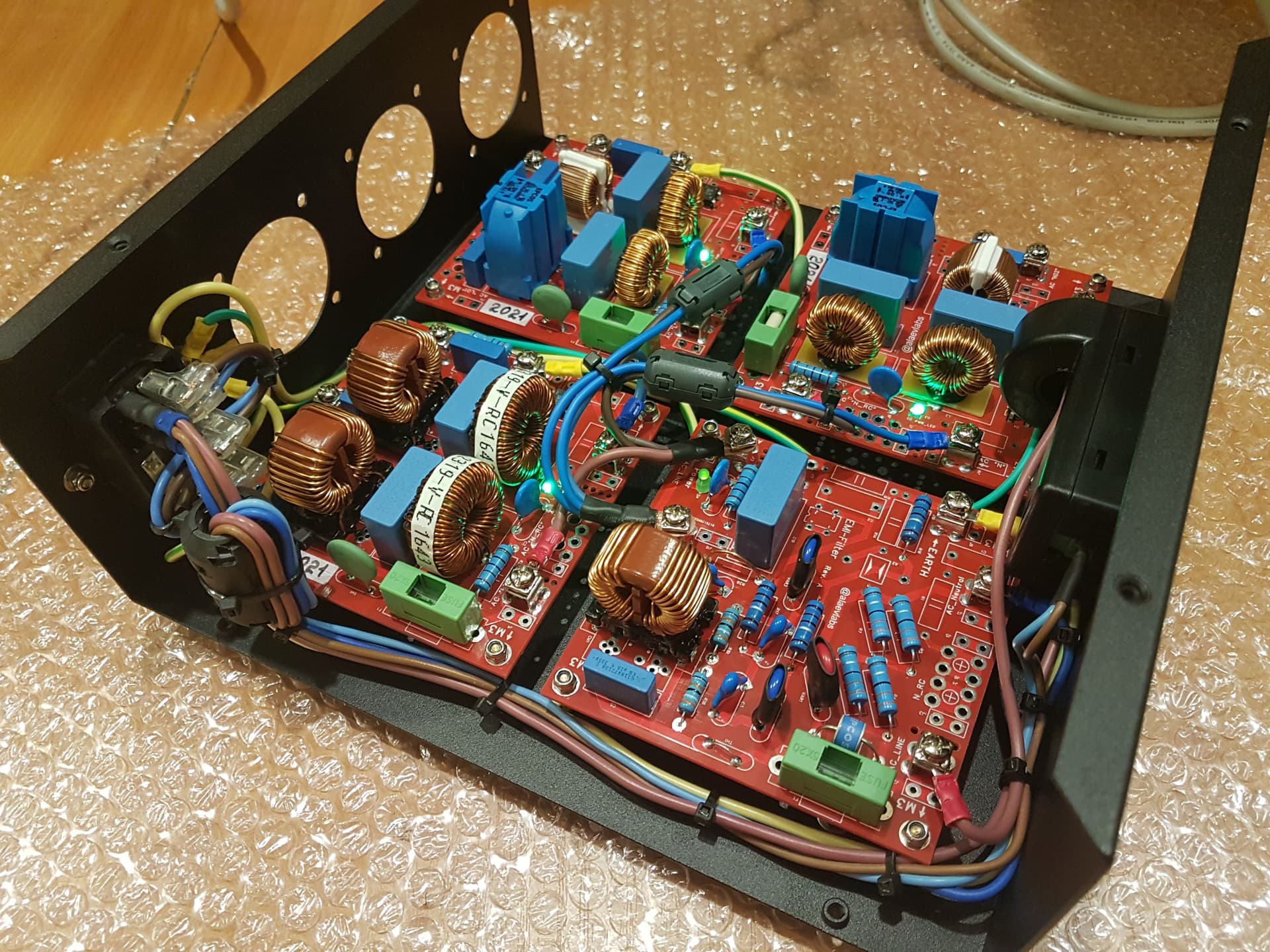

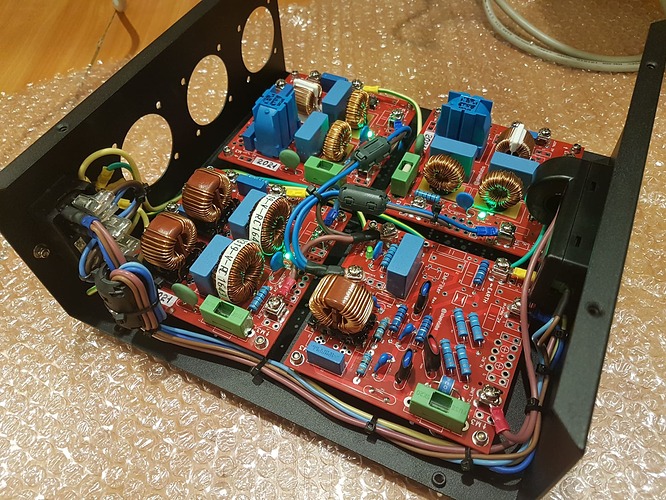

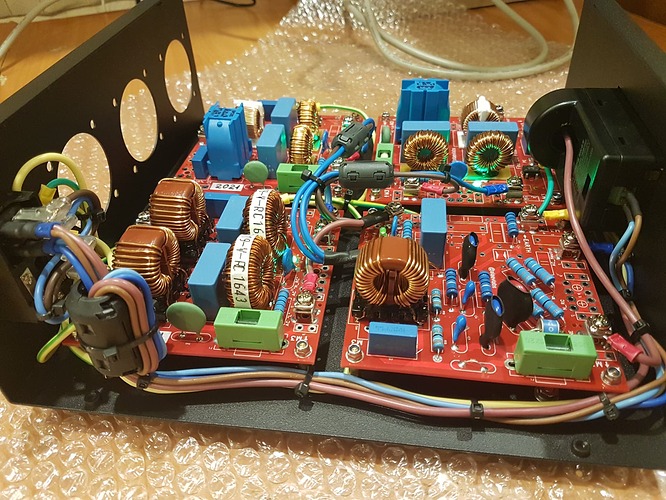

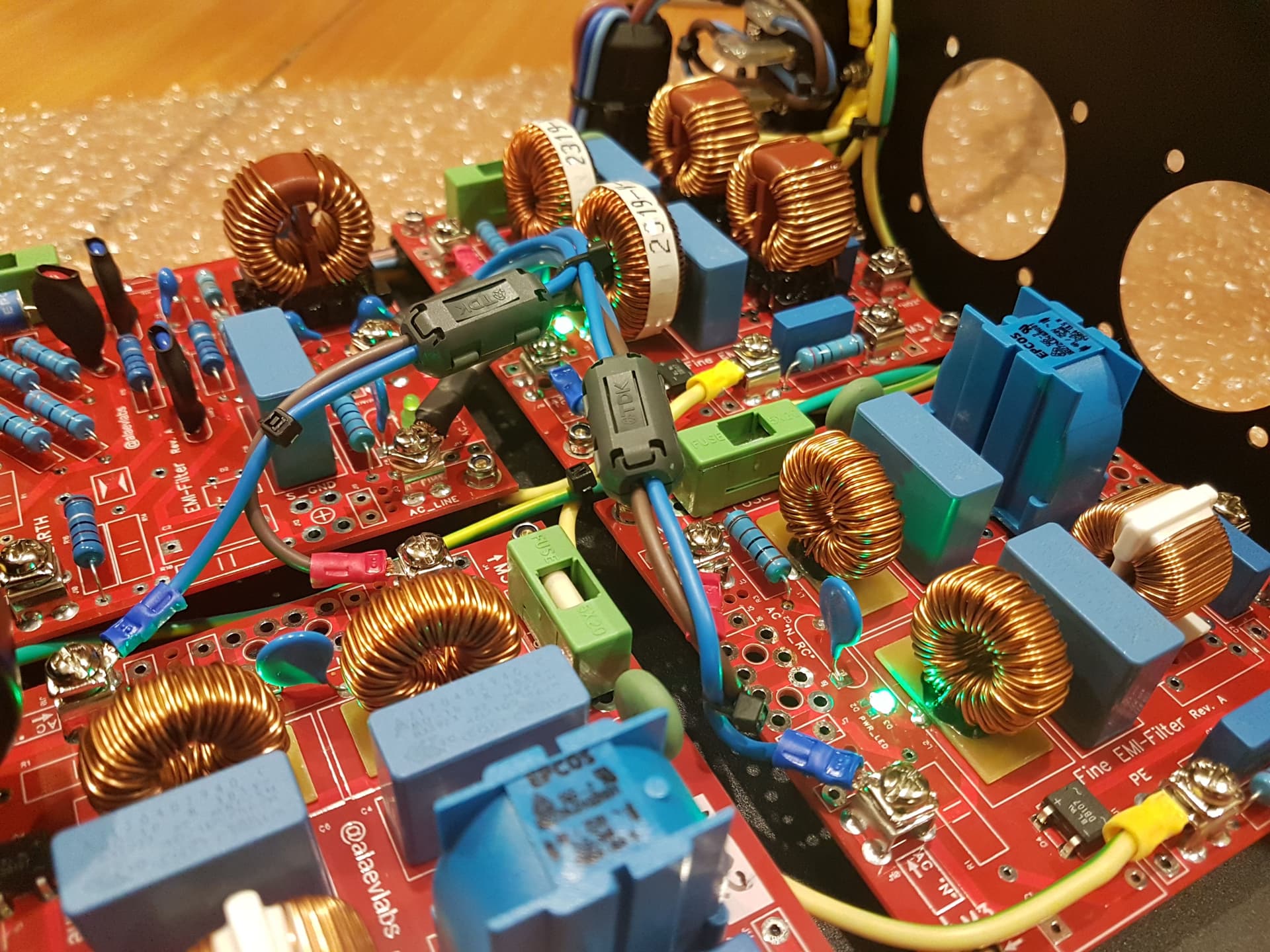

Страсти накаляются. Работа подходит к концу. На данный момент новый фильтр сетевого питания полностью собран в части внутренней электроники. Остался последний штрих - монтаж выходных розеток. Пока этого не произошло, сделал несколько фотографий внутренней сборки устройства.
17 лайков
Несколько слов о том, чем новый фильтр отличается от своего предыдущего собрата, участвующего в аудиотуре.
Изменения внутренней схемотехники:
- Основываясь на отзывах участников аудиотура, я сделал некоторые выводы, после чего изменил номиналы фильтрующих емкостей в первичном и конечных модулях. Полагаю, что это благоприятно скажется на влиянии фильтра сетевого питания на звук.
- Был решен вопрос срабатывания УЗО при включении/выключении фильтра. Эта конструкторская недоработка решена в новой версии фильтра.
- Фильтр сетевого питания имеет три выходных розетки и соответственно три выходных модуля (5А, 2А, 2А). Все модули “развязаны” друг от друга, в том числе по шине заземления. Выходные модули на 2А равноправные и не имеют какого-либо приоритета друг перед другом.
- Модуль подавления постоянной составляющей (DC-blocker) в данной версии фильтра отсутствует.
- Блок-схема фильтра приводилась ранее.
Ввод питания → Система защиты и фильтрации → Выход на 3 розетки. Предполагаемая конфигурация подключения аппаратуры: сильноточный аналоговый выход на 5А, обычный аналоговый выход на 2А, обычный цифровой выход на 2А.
Пользовательские изменения:
- Новый корпус (свободный доступ ко всем внутренностям устройства). Цвет черный (порошковое окрашивание). Все подключения осуществляются на задней панели фильтра.
- Индикатор выходного напряжения и тока с янтарной подсветкой. Подсветка может быть выключена (состояние запоминается и воспроизводится при последующем включении). Измеритель тока и напряжения имеет функцию градуировки и может быть подстроен под показания эталонного измерителя (при необходимости).
- Фильтр установлен на симпатичные ножки золотистого цвета с демпфирующими резиновыми кольцами, обеспечивающими устойчивость фильтра на любой поверхности.

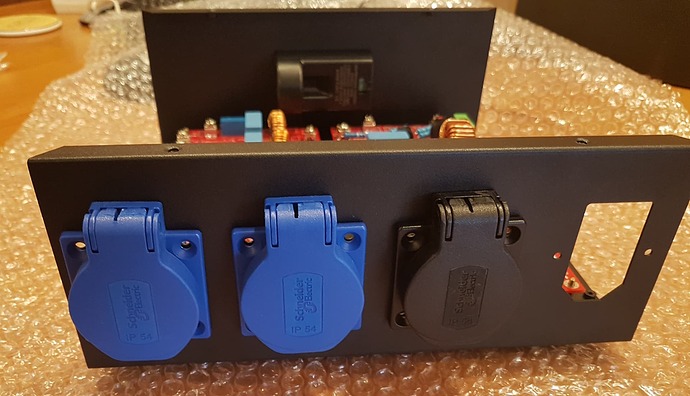

- Выходные розетки производства фирмы Schneider Electric. Выходная розетка черного цвета предназначена для подключения сильноточной нагрузки (5А). Выходные розетки синего цвета для подключения обычной нагрузки (2 х 2А).
В целом, изменений сделано много и сразу трудно вспомнить все, что было сделано.
Главные моменты отражены в этом сообщении, остальное если вспомнится - дополню.
8 лайков
Классно получилось!
Теперь возникают интересные вопросы:
Первый - цена
Второй - возможность покупать отдельные платы для установки в свой конструктив.
Третий - при положительном ответе на п .2. - ценовые ориентиры.
1 лайк
Благодарю!
В личное сообщение.
Такая возможность заявлена уже очень давно. Даже есть участники, которые собирают на базе модулей свои устройства (например, @alekam).
в личное сообщение.
1 лайк
И мне если можно апишите в личку по цене.
1 лайк
@Yan Здравствуйте! если Вы изготавливаете этот фильтр, напишите мне в л.с., есть интерес.
1 лайк

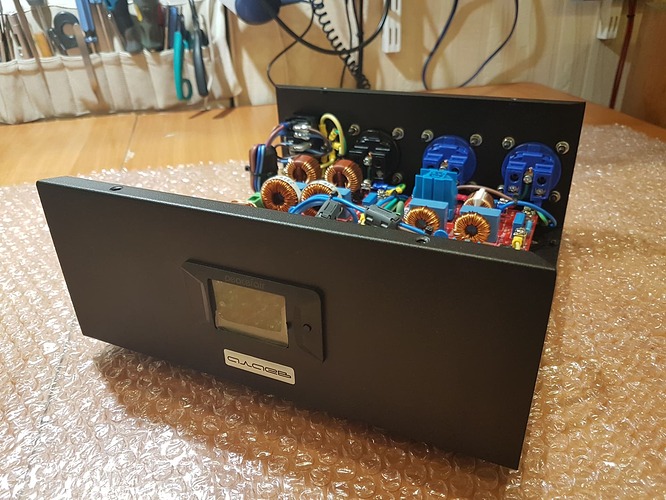

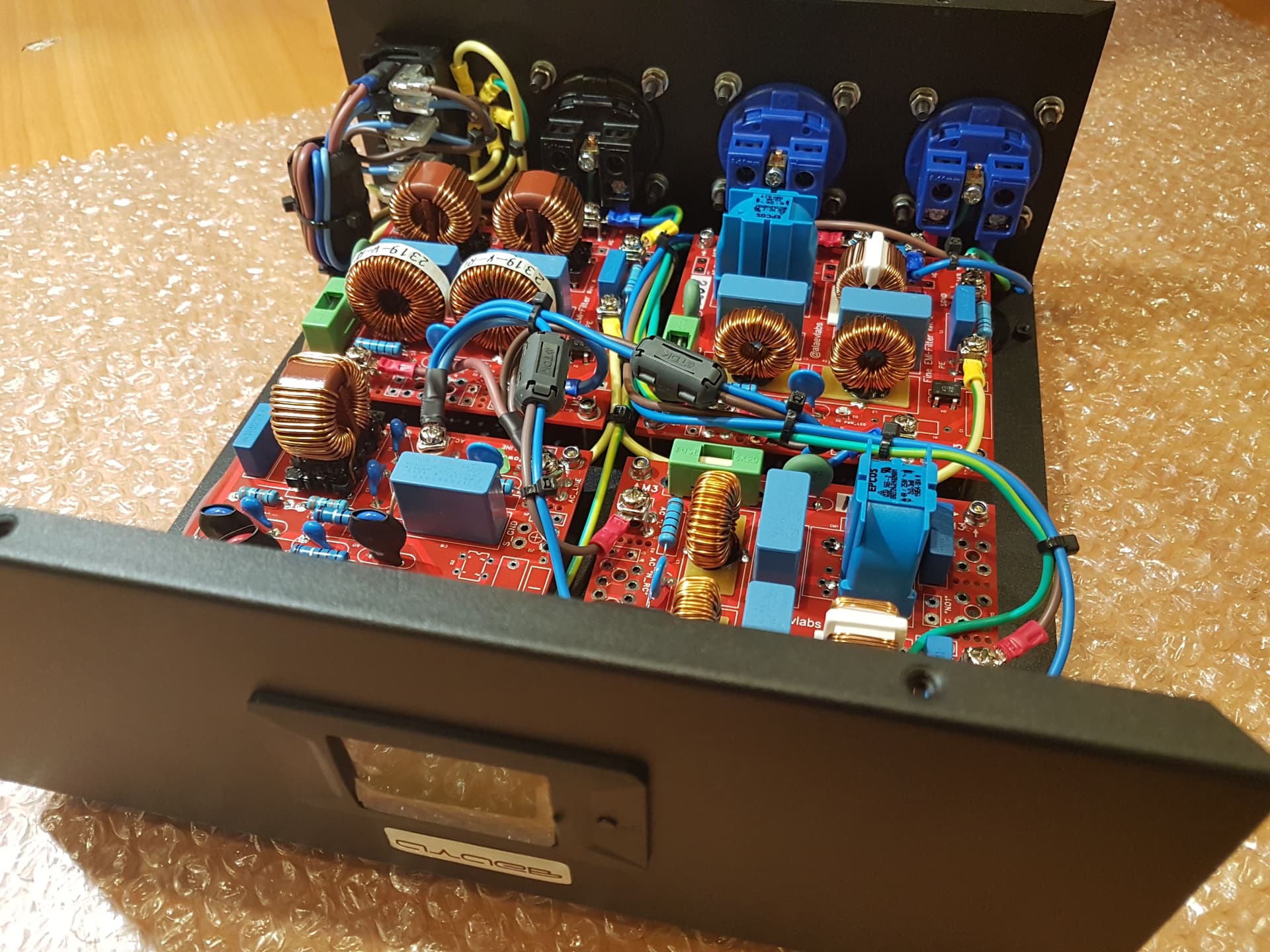

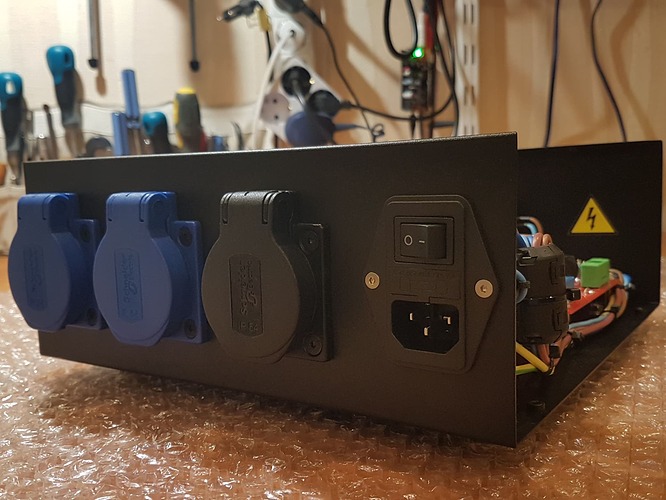

Завершил работу над фильтром!
Крышка еще не закрыта, но все сделано.
Впереди прослушивание и анализ получившегося результата.
16 лайков
Супер!) Чуть страшноватые розетки… но зато внутри какая красота!
Обязательно послушайте без ферритовых клипс.
1 лайк
Джентельмены, новичок на форуме, подскажите пожалуйста, есть ли подобная тема по сетевым генераторам (полная генерация силового питания для аудиокоипонентов с гальванической развязкой от сети и реализацией принципа BPS), хотел бы показать свои приборы, то есть мощный генератор сетевого синуса 1800Вт и двухканальный генератор синуса 2/300Вт для питания предварительной части: ЦАПов, ламповых и транзисторных фонокорректоров, предусилителей и так далее.
Ткните носом неуча, если не сложно.
Спасибо.
