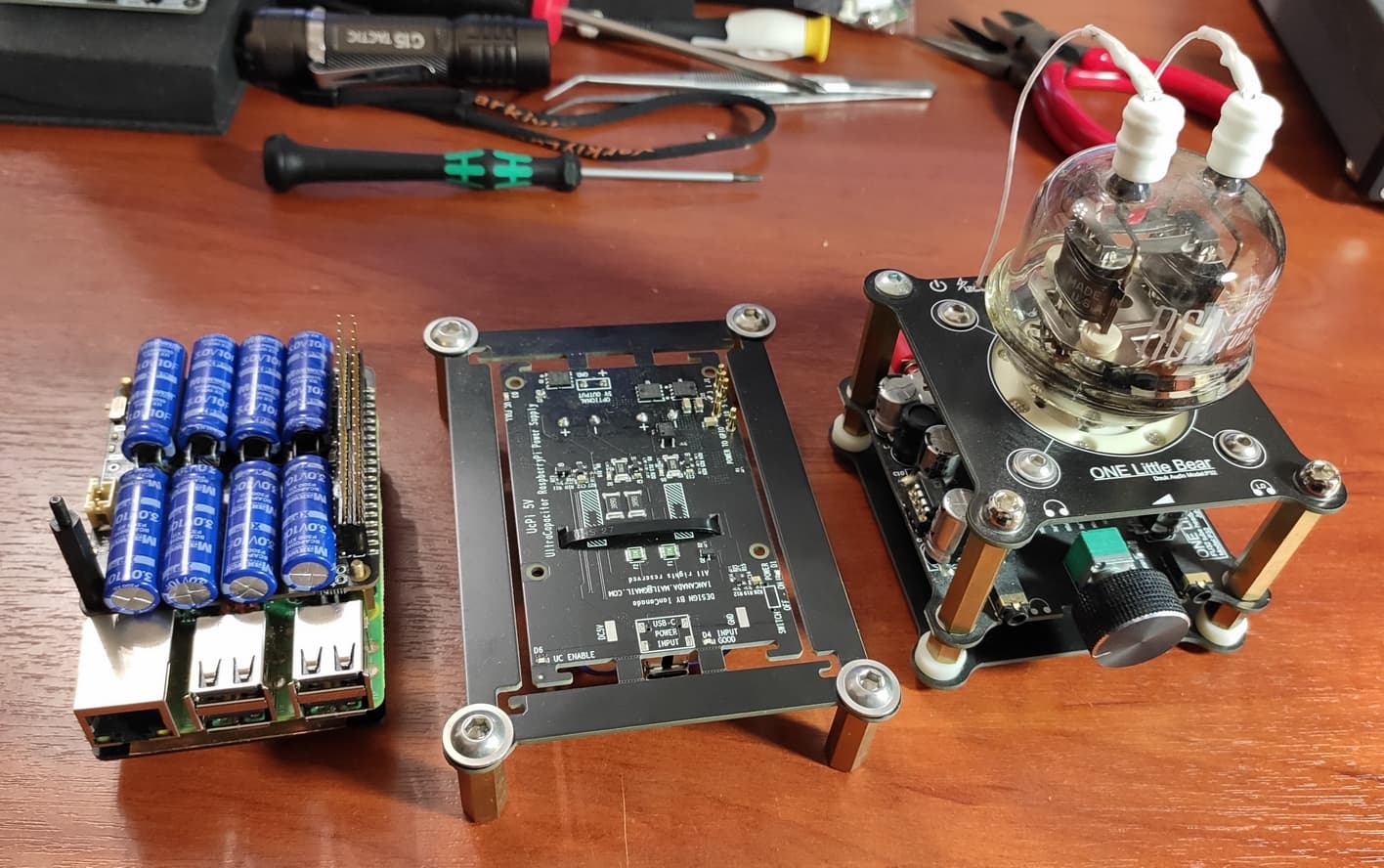

Чуть другую купил, теперь репу чешу, её применить, либо кондиционер с суперкапами.
Так то для композиции с усилителем такая просится. По звуку еще не сравнивал.
PS для платы с суперкапами (та что слева на фото) обязательно нужен удлинитель GPIO, иначе просто не оденется следующая шляпа
В идеале лучше конечно послушать и сравнить что больше по звуку нравится
Вид конечно супер - то ли из 007, то ли из назад в будущее
Кому-то удавалось подключить i2s от q7 к цапу с пинов без дополнительных шляп и преобразований?
Подключаю к своему цапу с пинов q7 - звука нет, с pi2aes работает без проблем. как по мне не самое удачное решение сделать оба выхода mclk на ufl
на TDA1543 без проблем, но все цапы разные и стандартного i2s не существует, видимо Ваш цап (какой кста) заточен под другой формат этого интерфейса
Пытаюсь подцепить его к Аудио-гд Мастер7. А какие у i2s форматы? master и slave? Больше всего сомнений вызывает mclk из ufl, потому что на цапе ufl нету, приходится обрезать на кабеле экран и пускать центральний провод на цап. Проводочек там как ниточка и при малейшем чихе грозится оборваться, насколько сохраняется его работоспособность в таком режиме непонятно.
C другой стороны на diyaudio время от времени всплывают вопросы, когда у кого-то при прямом соединении и2с нет звука, Ян по этому поводу хранит гордое молчание.
Пока пробы пера на макете (старый корпус от Одессы, слепил из того что было) по хронологии сверху вниз.
Выводы рано делать, скажу что Allo Kali очень достойная плата, т.е. реклокер от Яна тоже отличный, но небо (и челюсть) не упали
… если Kali освободилась, я заберу, дай знать
(мне тут как раз надо)
Виталий,

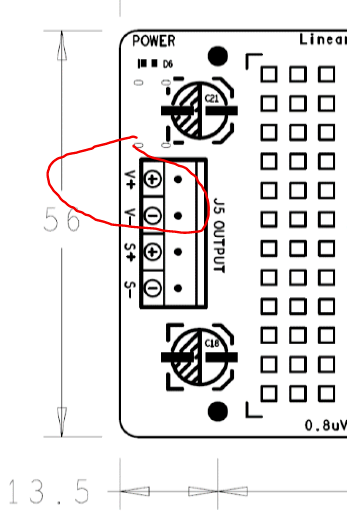

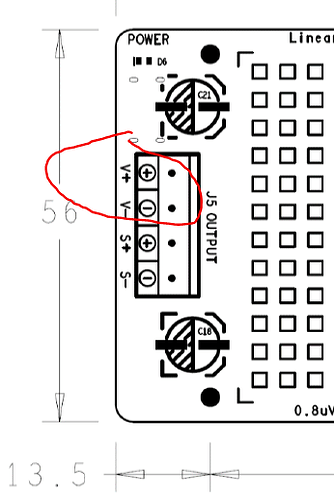

Левые контакты они для подключения по Кевину. Если отдельно только к ним подключать - выдают до 15в!!! Удивительно как фифу не спалили.
не знай, я так то мерил перед подключением, но буду иметь ввиду, на сайте довольно путаноуе описание в мануале про этот выход (J5).
пока нет еще, их кстати чет не стало на audiophonics, хотя на родном сайте вроде как есть.
видимо глухие говорят — разница сильно заметна с первых нот
Разница есть когда только заменил, прям ого, затем как то привыкаешь, говорят надо долго греть. Вообще на аккусиликонах очень тонкие ножки желательно раз поставить и не трогать, у меня после пары перетыков уже начались проблемы с контактом.
Значит без нагрузки на контактах V на S такое-же.

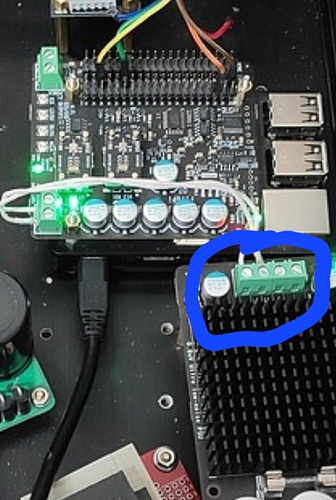

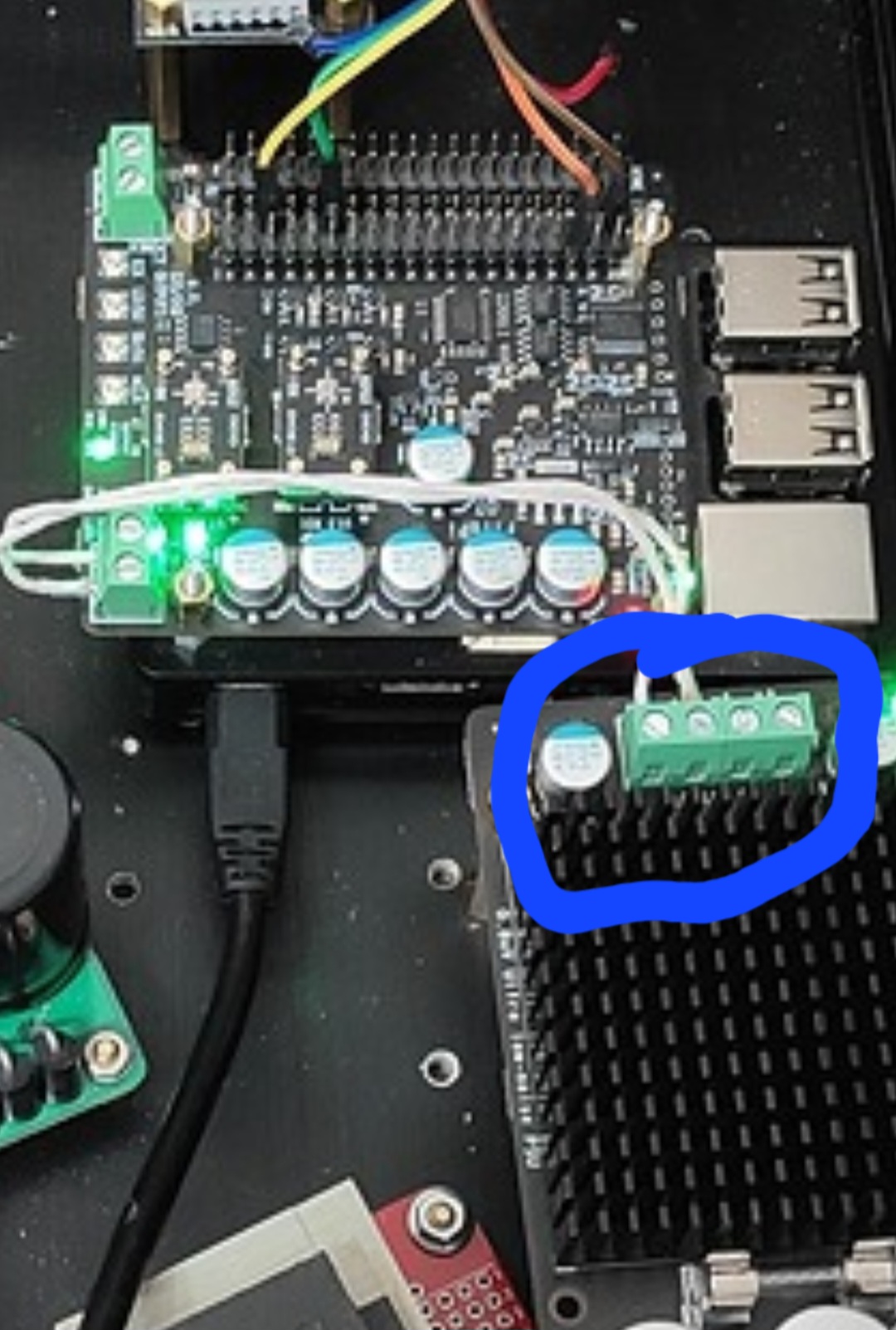

Я замерял когда на V было работающее устройство и на выходах S напряжение было сильно выше и менялось. После так и не трогал этого Кевина, изучать принцип долго и лень, а боязно. Отложил разбирательство до упаковки в корпус, и все еще на фанерке. Жду от Яна новостей.
Это цанговые контакты расшатались. Ян совсем плохие использует, живут 2-3 перетыка.
Производства Mill-max порекомендую, качественные и живучие.
Я почему к ним подключил - мерю тут
а там 0 на обеих, снизу есть, на винтах нет…наваждение. и только потом дошло, что контакт появляется при наличии провода,т.е. замыкается снизу “пятно” контакта и верхний винт. Первый раз такое решение попадается.
PS если брать на +3,3, то аккумуляторный БП на 26650 гораздо гораздее
Ну как бы сравнил, плата на суперкапах (синенькие бочонки) хорошо работает как кондиционер при подаче откровенно грязного питания, импл.зарядка и т.п. При подаче от чистого линейного БП вклад её нивелируется и становится просто доп звеном (не всегда удобным, т.к. надо наращивать GPIO). Но зато есть человеческий DC разъем 2,1. И еще есть место для подключения стаба 5-3,3В (хош КРЕНку, хош Sparkos Labs), т.е. просто цепляем три ноги и по легкому подключем Яновскую шляпу, для которой нужно эти 3.3В. Стаб будет питаться после этих суперкапов.
Вторая плата отрабатывает хорошо и на импульном БП и на линейном. Предпочел её. НО какого там на вход только долбанный usb-c разъем, что за изврат, нелья было как в первой нормальный DC поставить, места до и больше… Теперь гемор сваять провод нужной длины с этим usb-c на конце, хотя море Оядовских DC лежат на любой вкус.
И второй минус этой платы - заметно возрастает высота итоговой конструкции, при не хилой высоте корпуса 90 мм все равно уперся…придется пересобирать и “ужимать этажи”
Интересно спросить сочувствующих читателей ветки, не имеющих плат от Ian Canada. Вы чего ждёте? Шляпа Ian Canada TransportPI DIGI.
стал вопрос чем питать выхлоп на OPA861. в качестве компромиссного варианта предполагаю взять LINEARPI MKII DUAL.
чтоб он выдавал ±5V надо подать AC9V. тут возникли проблемы с поиском качественного транса. из доступных для покупки найден такой:
sklep.toroidy.pl/en_US/p/TTSAS0020-SUPREME-AUDIO-grade-transformer-TSAS20VA-voltage-to-50V/373
но они имеют минимальное напряжение на выходе 2х10V.
Вопрос: насколько критично отклонение на 1 V для LINEARPI ?

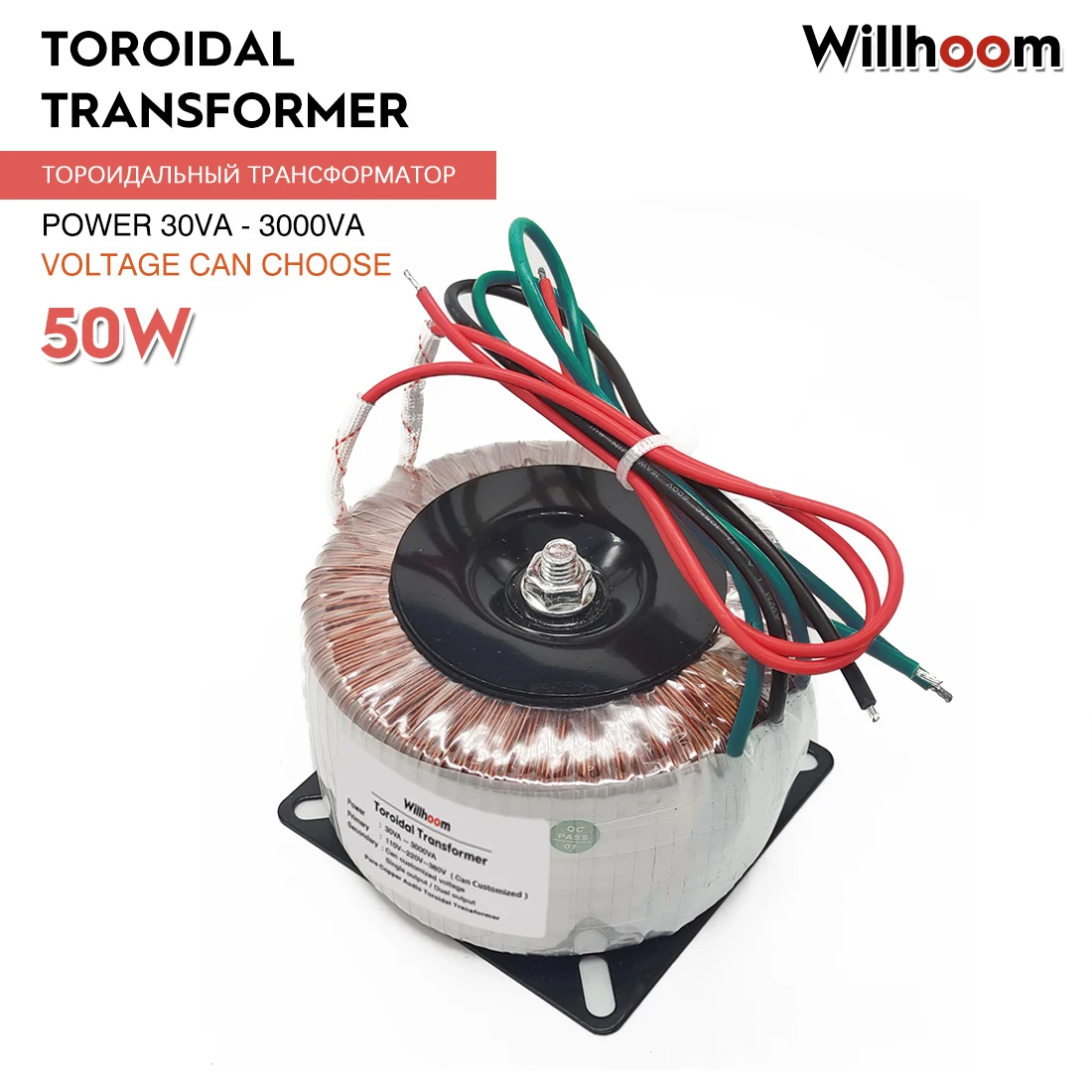

с 2х9V трансы вижу только на али, качество их непонятно, типа таких
или таких
что выбрать? или брать все и сразу)
Есть синяя индийская талема
https://aliexpress.ru/item/1005004093513284.html?spm=a2g2w.favourites.mywishlist.77.63304aa66SgE1Y&_ga=2.264163790.337625170.1698648259-94898090.1608200701&sku_id=12000028011599743
Есть ее зеленая китайская реплика Бингзи
https://aliexpress.ru/item/1005001438819365.html?spm=a2g2w.favourites.mywishlist.107.63304aa66SgE1Y&_ga=2.264163790.337625170.1698648259-94898090.1608200701&sku_id=12000016114280721

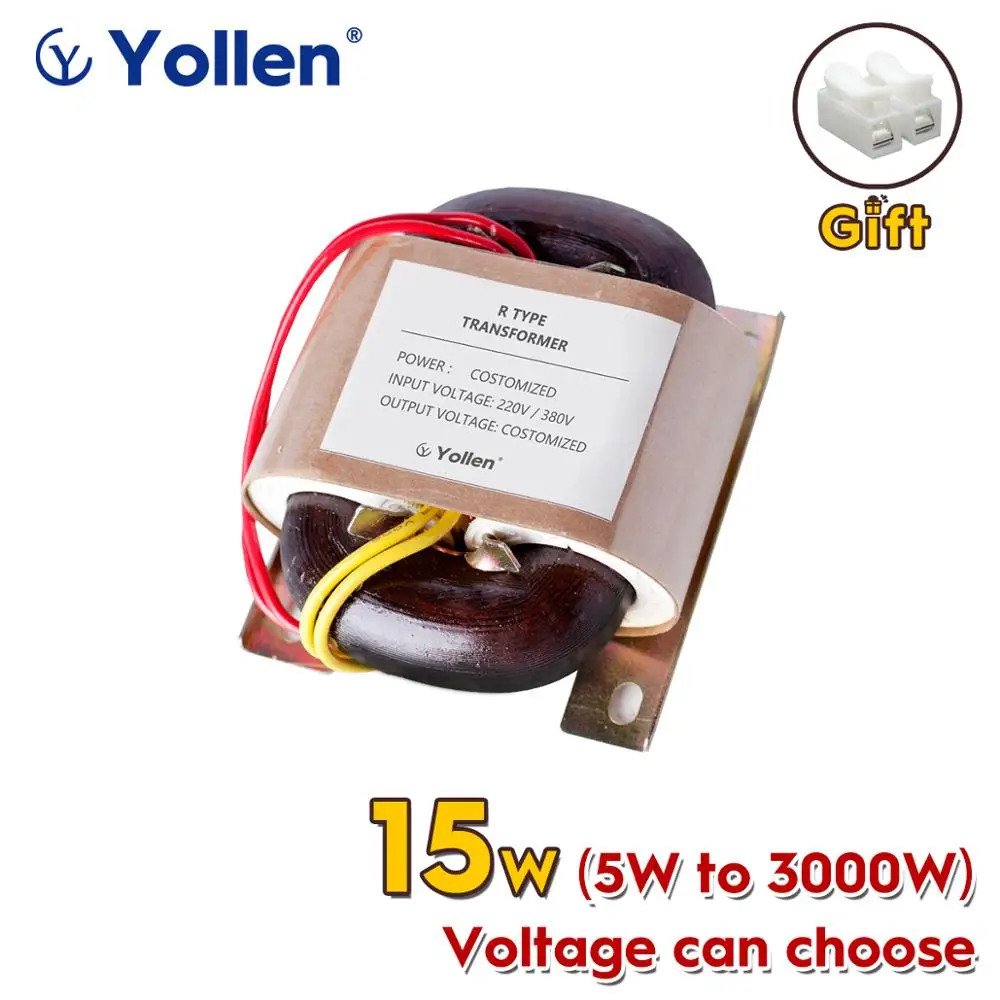

Есть вполне фабричные R-core
https://aliexpress.ru/item/1005004562474239.html?sku_id=12000029626903848&spm=a2g2w.productlist.search_results.3.30994aa6PkQ8sS
спасибо. если смотреть талему, то нашел такую
даже посолидней синих выглядит.
с талемы и начались поиски, но на diyaudio наткнулся на отзывы людей, которые талемы поменяли на польские Toroidy и пишут, что это небо и земля или типа того.
поэтому и интересно смогут ли LINEARPI жить на 10 вольтах.
