Подскажите пожалуйста, имеет ли смысл городить из медной фольги t-0,1мм экран между ЛБП и малиношляпой, а так же платами цапа, если они все в одном корпусе? Типа от всяких наводок и протчего…
Если есть аналогичная тема, то я её не нашёл!
Экран хорошо бы делать из магнитного материала, из стали, к примеру, от пары миллиметров.
До экранов, если высота корпуса позволяет, маленький тор можно поставить вертикально.
Их проводку тоже не стоит вести вместе, проводники первички каждого в отдельности свить.

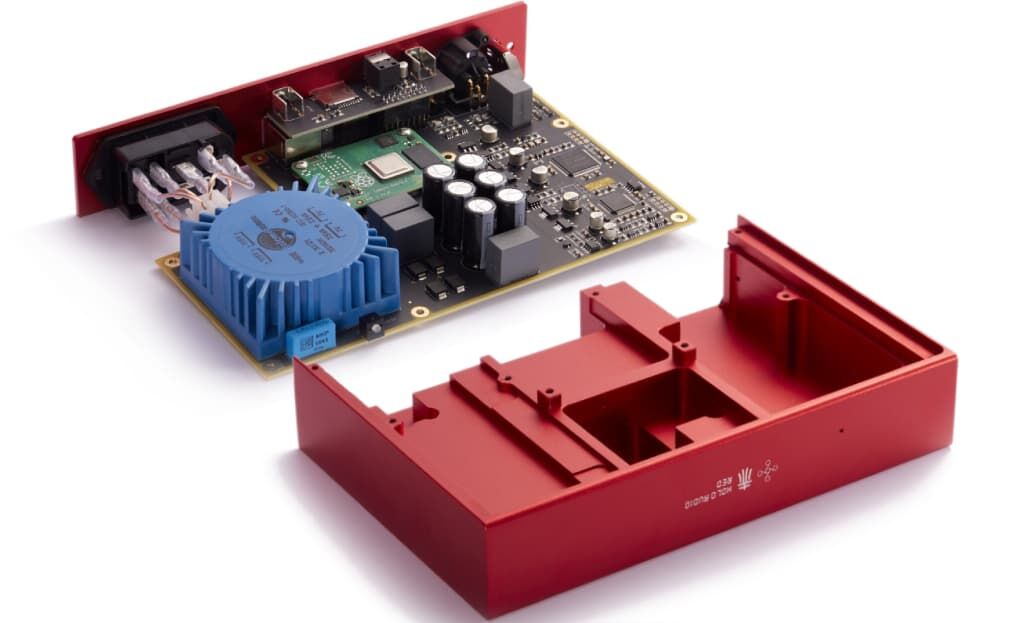

Опять же, пример от грандов.

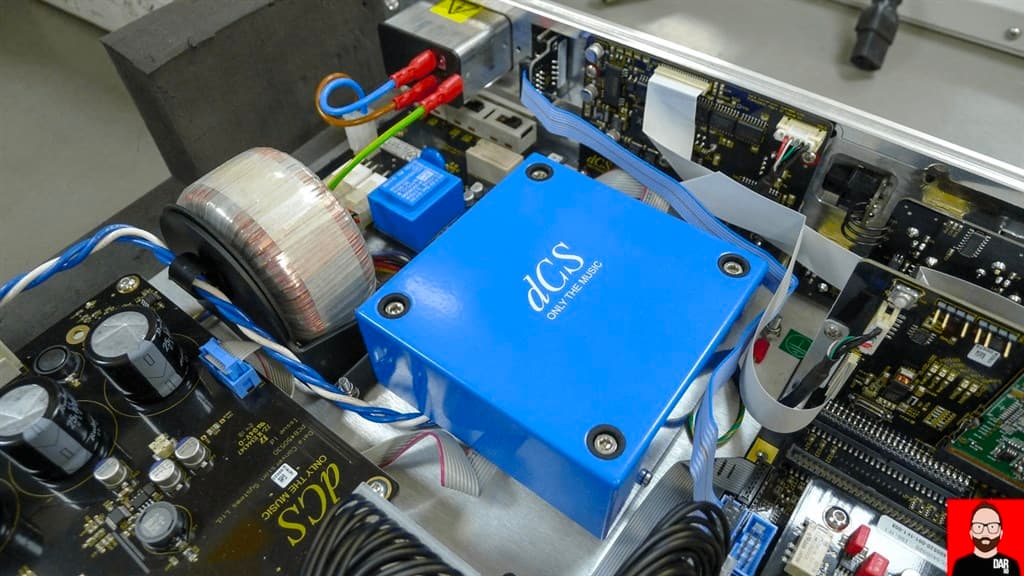

Синее — весьма мощный экран, в который залит тор.
Экран на втором торе со стороны платы БП тоже виден хорошо.
7 лайков
Для уменьшения электромагнитных наводок экран должен быть из мягкой стали.
Михаил опередил.
5 лайков
Пошёл в гараж… где то лист “пятёрки” Ст3пс5 в заначке был…
То есть достаточно “огородить” только торы? И корпуса найти на Али…
А они, наводки, есть? Может, и не надо ничего делать?
Полистайте, на русском там тоже перевод первого издания есть.
1 лайк
Виктор, я бы не стал прокладывать провода непосредственно вплотную к брюху малинки. Никакие. И кабель micro-usb тоже вызывает скепсис, собирая в корпус напостоянку можно сделать две точки пайки кабеля питания на gpio гребёнку.
@SanderZ , честно говоря не знаю! Ну а вдруг ещё лутшее будет…?
@E320, обязательно почитаю!

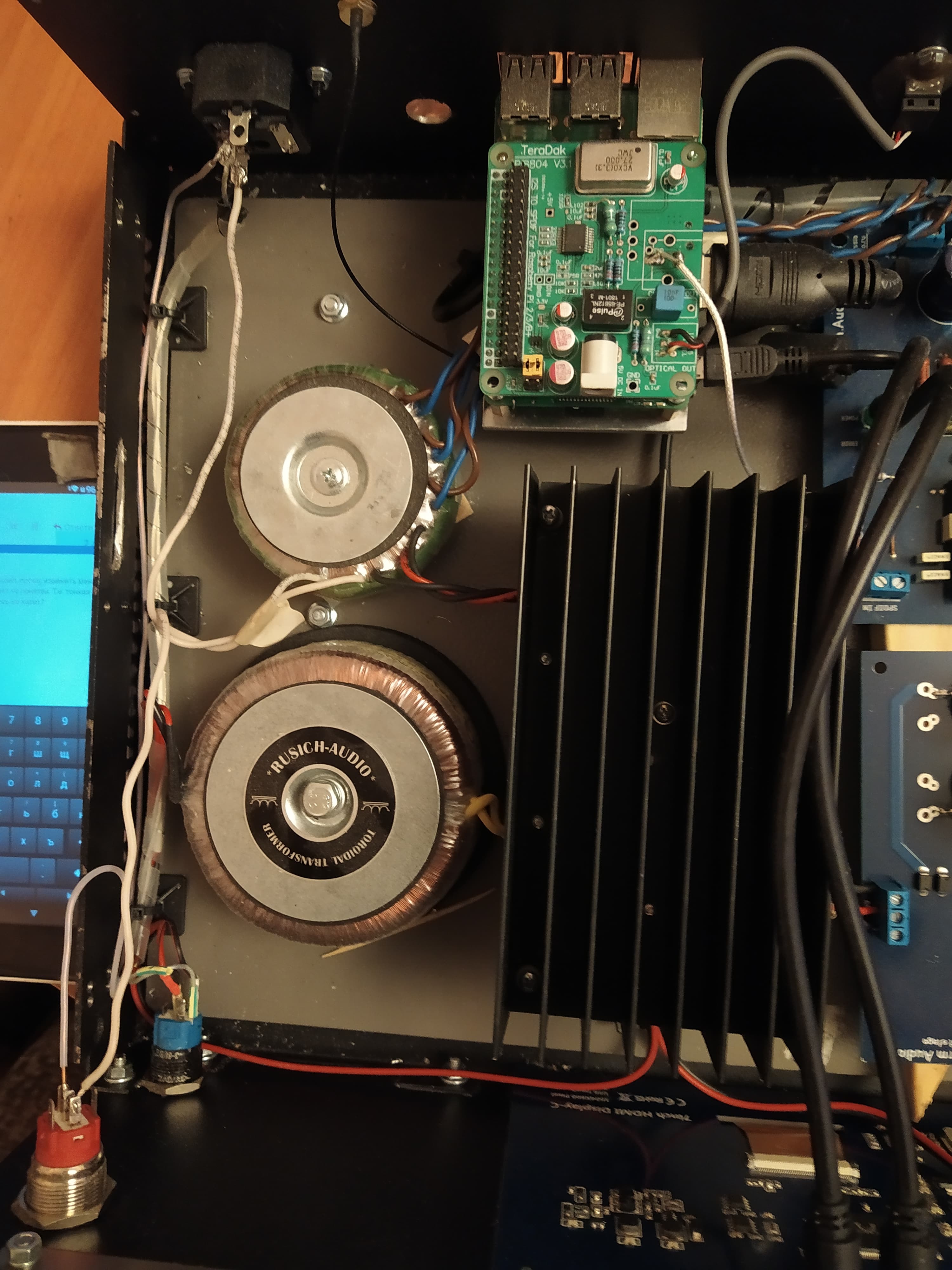

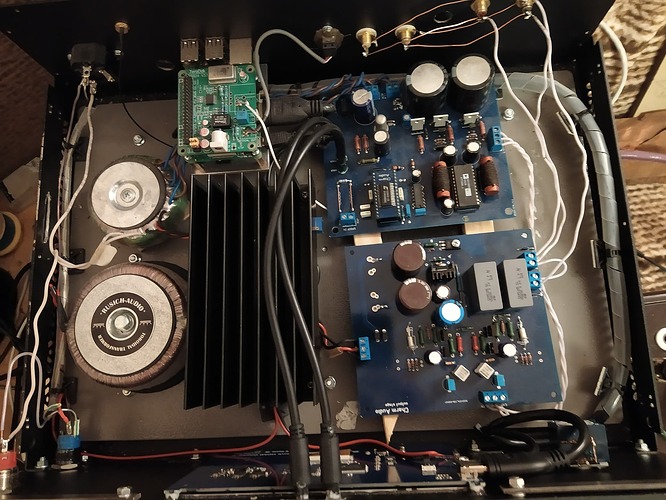

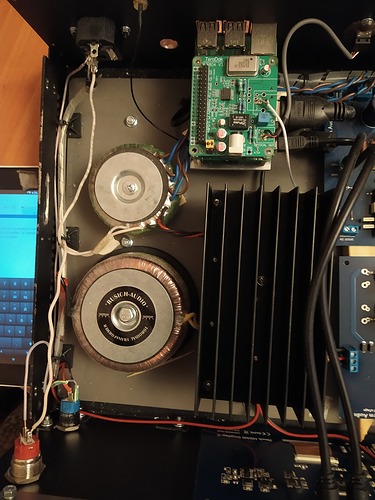

@andlo, провода по другому не достают до платы ЦАПа, “внедрённого” в готовый транспорт “Русич”. И по ЮСБ малину запитывал производитель. Кстати, там и питание, по моему не раздельное, а через малину. И сейчас это выглядит как то так:
Может быть кто-то возьмётся это всё причесать и по компоновке и по питанию?
Боюсь что тогда смысл в малине с самостроем исчезнет, цена в сумме вырастет до сравнительно средне-нормального законченного устройства, при чем с не совсем понятным конечным результатом.
1 лайк
Это Русич с Шармом “на борту”?
Да, имеет смысл как раз почитать правильную литературу и само… струить.
Если и сам процесс интересен, конечно.
Да, я в предыдущее своё сообщение ссылку добавил.
Оставлю это здесь
1 лайк
Господа, слегка приподниму тему:
Имеется АС и очень близкостоящий усилитель, который при включении через корпус АС дает помехи на кроссовер АС, в итоге ультра ВЧ драйвер (10кгц и выше) еле звенит, что не есть хорошо. Как только отодвигаешь усилитель - тишина. Но такой возможности нет. Что можно придумать?
Перегородка из металла поможет? Если да, то какой металл, толщина и тд?
Не буду умничать что все надо пробовать, но мне однажды помог обычный кафель большого размера. Начните с простого
Металлы разные каждый по своему пропускает либо ограничивает излучение. От пермаллоя до медной пластины как у японцев.
1 лайк
Уже пришли две медные пластины по 1.5мм 150х150. Наводки снизились, но не до конца.
Значит в верном направлении движение. Просто emi излучение в довольно широких диапазонах и нет какогото одного типа экрана который блокирует все. На трансах пермаллой довольно эффективен, на проводах с переменкой медь и например магний как у tiglon. Плюс мы точно не знаем что именно излучает в большей степени, искать надо увы через опыты
1 лайк
