Насколько помню, авторы писАли, что в условиях качества сети их города, хорошие результаты, именно на их плате с их деталями, были в диапазоне 2 х (1000uF - 4700uF). Оптимум по их мнению, 2 х 2200uF.
Конечно, в ваших условиях этот оптимум может быть другим. Почему не попробовать, при желании…
У меня больше вопросов вызывает наличие 4-х диодов аж на радиаторах. Зачем? Вот же классика DC-фильтра. Причем диоды самые обычные лучше, не шоттки.
Необходимая емкость данных конденсаторов зависит от мощности нагрузки. Чем больше потребляемый ток, тем большую емкость надо ставить, чтобы уменьшать падение напряжения на этих конденсаторах. Также с ростом емкости у конденсаторов увеличивается Ripple Current (допустимый максимальный ток) через конденсатор. Необходимо чтобы потребляемый ток не превышал данный параметр.
Я думал лучше использовать диоды выше чем на 230 в. На сколько это безопасно использование диодов на 45в ?
Виталий, если что то гложет с точки зрения “отсутствия запаса”, то диоды на 1000 вольт не дефицит, можно их использовать.

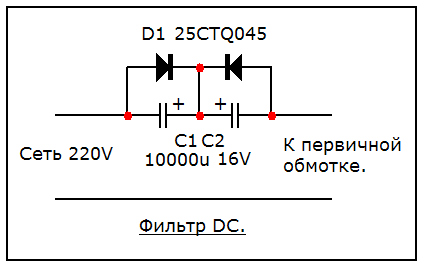

Схема DC bloker бывает и вот такая - ниже. Радиаторы - поставили чтобы красиво, или может их диоды греются в пределе и при долгой работе.
на схеме с АЛИ стоят диоды Шоттки - 25CTQ045. Из числа тех что легко доступны и многих видов - обратные напряжения лежат в интервале 30-45-60 и потом уже 100-150. Выше этого - штучный и ДОРОГОЙ товар. Если хочется выше - надо ставить обычные диоды.
Для меня в таких самоделках прежде всего безопасность, тк аудио часто утром включается и целый день что то играет до самого вечера, следить за перегревом и тд и тп желания нет.
Есть ли смысл тут от диодов Шоттки в принципе?
А есть смысл от диодов Шоттки в выпрямителе ЛБП? Я так понимаю, смысл не столько в низком прямом падении напряжения, сколько в быстром переключении и снижении возникающих при этом помех / выбросов. Вот тут у Яна - есть и схемы и обоснование и реализация (без радиаторов). И конденсаторы - НЕ высоковольтные. Зачем тогда нужны высоковольтные диоды? Предполагается что падение на фильтре - единицы вольт.
Сильно сомнительно, насчет дорогих конденсаторов. Во-первых, очень сомнительна их эффективность и целесообразность в данном случае, во-вторых, сильно сомнительно их “фирменное” происхождение.
Совершенно верно мыслите. Для питания ЦАПов, стримеров и прочих, весьма чувствительных к таким факторам изделий - смысл именно в этом.
Да и маленькое падение напряжения на них - тоже, зачастую, очень необходимо в практической реализации схемы.
UPD. Только не нужно их шунтировать конденсаторами. А то вся быстрота - впустую!
Виталий, на сундуке есть тема - и там как раз (наши люди в том числе) обсуждали - нужно ли Шоттки ставить с точки зрения звука.
тогда в DC фильтре шоттки не нужны по сути, потому как без конденсаторов фильтр не получится.
Даешь больше диодов!
Наверно здесь имеются ввиду конденсаторы порядка 10nF, которыми шунтируют выпрямительные диоды, а не электролиты, без которых фильтр точно не получится.
Естественно, я говорил о диодном мосте в ЛБП.
Но и DC-блокере особой выгоды от диодов Шоттки не будет.
Попался вот такой кондиционер:
https://mavink.com/post/F680CB4FB6638A31B99E947ED0729B3AD6AM89F3D0
Но у меня не открывается. У кого-нибудь открылось?
Чего я тут подумал, а если в качестве корпуса для фильтра использовать кабель канал для розеток настенный, кто-нибудь пробовал такое делать?
кабель канал для розеток настенный
Вы про какой?

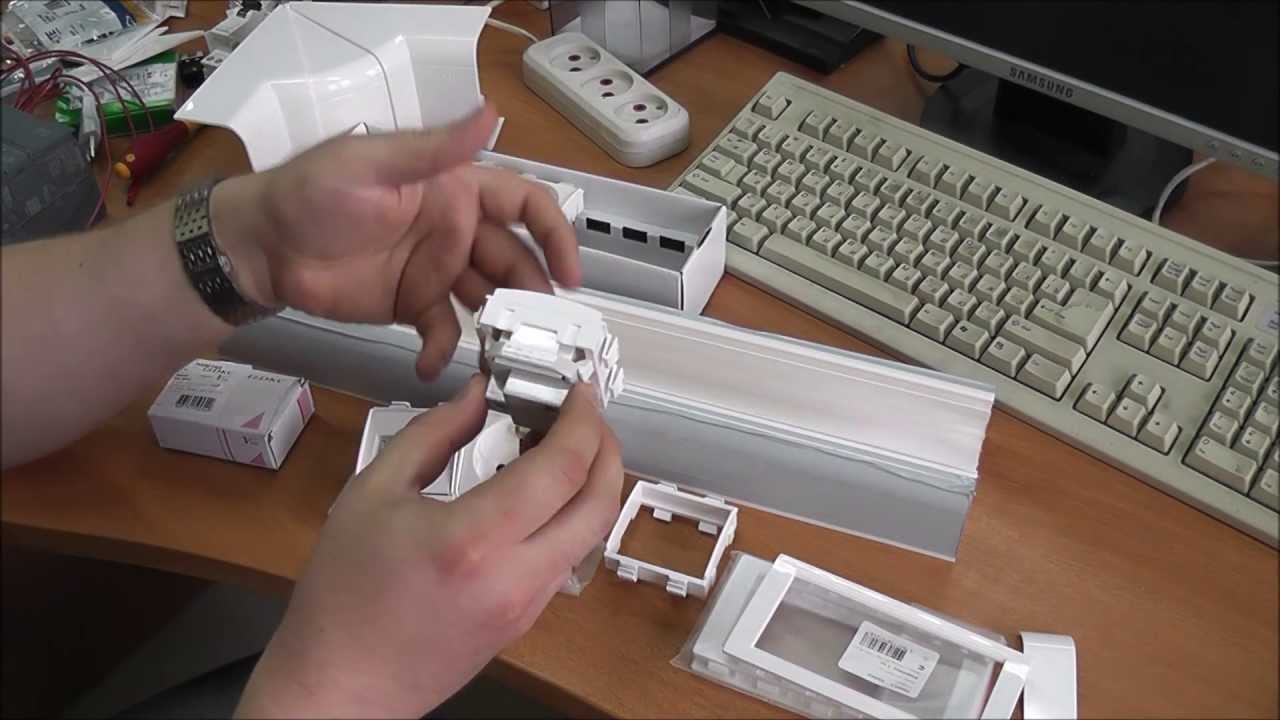

На подобии этого…
Купите дкс, а потом купите нормальный Легран серии dlp сам канал и к нему розетки mosaic - это не дешего, но это лучшее на рынке по пластику, дизайну, качеству контактов и т.д…дкс дешманский оем китайский. На наши я вставал ногой на розетку сверху и меня держит, я 93кг.
