при условии, что току есть куда течь, т.е. корпус подключен к земле, а земля соединена с глухозаземленной нейтралью. Если корпус не будет подключен к земле, то УЗО не обнаружит утечки.
Для решения этих проблем необходимо, чтобы всегда обязательно было соединение защитного заземления с одной точкой схемы, которая объявляется сигнальной землей. В этом случае пробой высоковольтной постоянки вызывает ток короткого замыкания, который уже создает наведенный ток в первичной обмотке силового трансформатора. Наведенный ток должен привести к срабатыванию предохранителей и обесточиванию всей схемы.
Я думаю, что в целом, мы разобрались в сути проблемы! Кто захочет вникнуть - внимательно перечитает и все поймет. В тексте есть вся необходимая информация.
Нет, не так. Есть хитрые производители, использующие как они это называют floating point ground. Полагаю прямо в устройстве (с железным корпусом) в цепи питания находится развязывающий трансформатор. Это можно увидеть например у ямахи.
Ян, в этой ситуации могу рассуждать только с позиции потребителя, потому привел пример серийного разделительного трансформатора, в паспорте которого не прописано ограничений в части класса подключаемой техники.
Лично у меня нет однозначного мнения в пользу РТ, я рассматриваю разные варианты. Главным было докопаться до истины. Хорошо что Вы совместными усилиями с Сергеем Бугаевым разобрались с этим вопросом.
Конечно удивляет почему производители не запрещают использование и не информируют о рисках потребителей при подключении к РТ аппаратуры 1 класса.
Хорошо что хотя бы читатели данной темы будут в курсе.
Например если источник тока на 1ампер закоротить, то будет 1 ампер тока короткого замыкания. Предохранитель на 1.5а не сработает.
Также и другие источники ЭДС могут иметь свое ограниченное внутреннее сопротивление. Например ситуация некрасивая может быть в приборе на множество вторичных обмоток, с одним предохранителем в первичке, рассчитанным с запасом ч учетом стартового тока устройства. В таком виде КЗ в цепи одной из вторичек может быть недостаточно чтобы сработала защита. Ток КЗ может оказаться далеко не огромным, скажем 2-3 ампера. А предохранитель на 5А.
Первый из миллиона вопросов в контексте обсуждения РТ. К какому классу отнести цап с отключенным от инлета земляным проводом? 1 класс с хулиганским вмешательством?
Заземление на симметричной точке, как я понял, в РТ - дохлый номер, превращающий гальваническую развязку в тыкву. Тут отдельное спасибо за разъяснение.
Речь видимо о средней точке.
Не понятно почему при заземлении средней точки обнуляется гальваническая развязка, ведь помехи на фазе и нуле, и они отфильтровываются балансирующим РТ.
E320
(Михаил / Whenever you find yourself on the side of the majority, it is time to reform (or pause and reflect).)
280

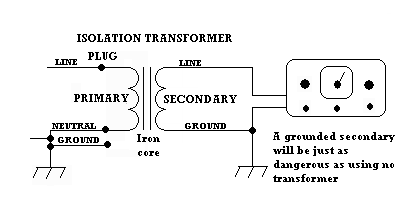

Фильтрующие свойства ≠ гальваническая развязка, при соединении средней точки или любого вывода вторичной обмотки трансформатора с землёй, гальваническая развязка не работает и с точки зрения безопасности РТ становится равным источнику общего сетевого напряжения.
Если коснуться вывода вторички РТ, то ток потечёт через человека обратно на вторичку.
С точки зрения безопасности понятно, спасибо.
А если мы не заземляем среднюю точку, то теряем с точки зрения помехозащищенности схемы?

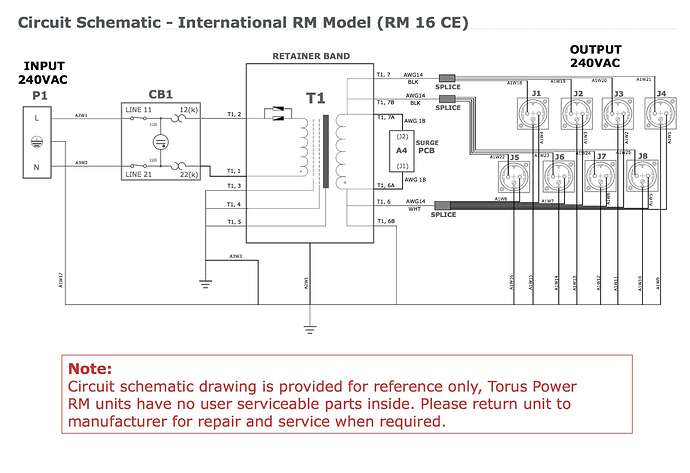

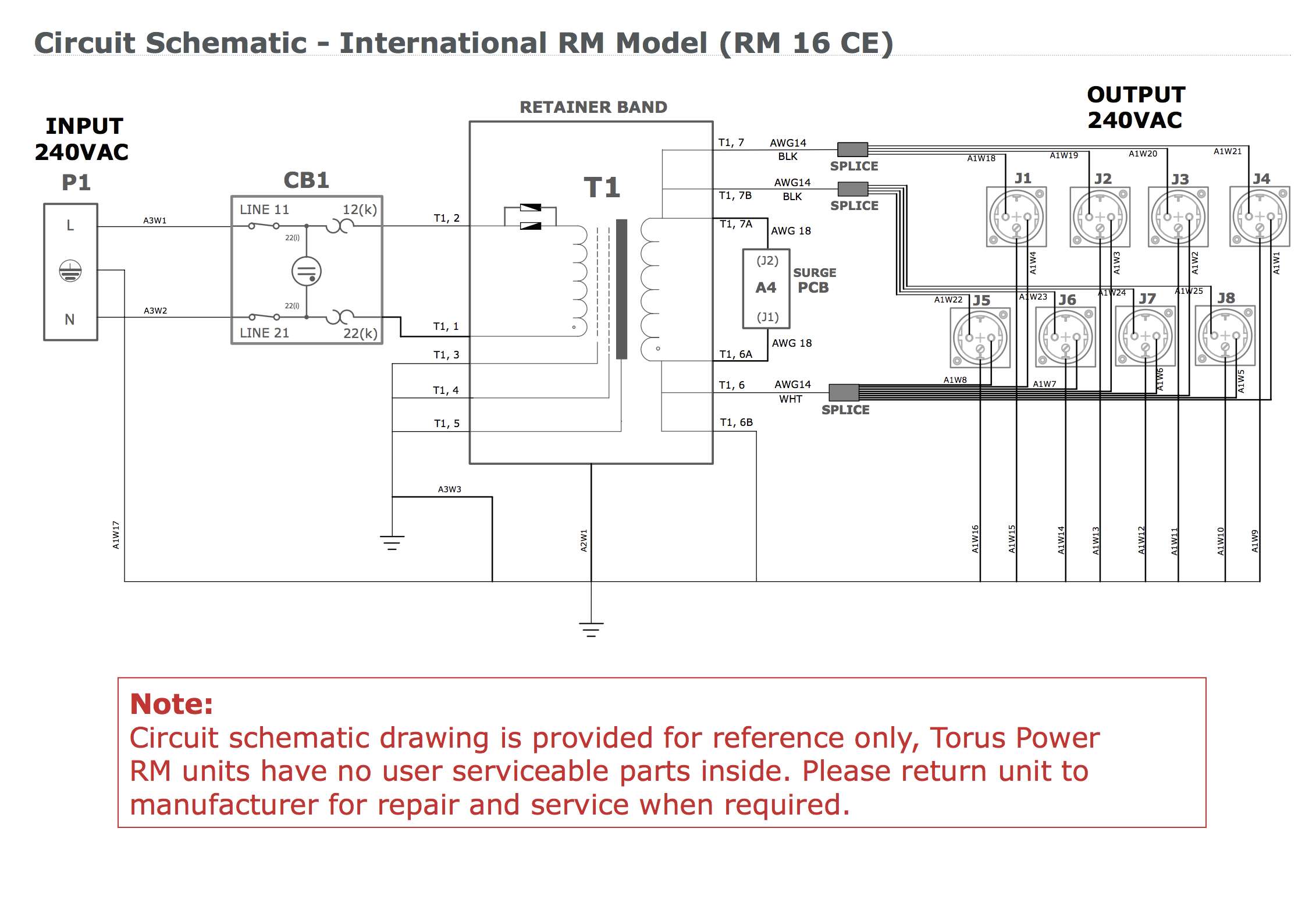

Интересно как это реализовано в Torus Power.
На сколько видно на фото, земля идет на корпус и звездой на розетки, средняя точка вроде бы как не заземлена. Что получается с точки зрения помехозащищенности и электробезопасности в данном случае?
E320
(Михаил / Whenever you find yourself on the side of the majority, it is time to reform (or pause and reflect).)
282
Референсный ноль питания мы точно теряем при этом.
До измерений спектра я как-нибудь доберусь, прибор давно лежит…
Для этого надо заглянуть в его мануал и увидеть, что это не балансирующий транс.
Обычно в фильтре постоянки ставят электролиты. Но можно использовать и пленочные конденсаторы, которые лучше проявляют себя в аудио и тоже “отфильтруют/не пропустят” постоянный ток дальше.
Где-то даже встречалась такая схема. Если попадется, выложу.
Кто, что думает по этому поводу? М.б. у кого-то был такой опыт?
