Компактненько для 30-ти.
Потому что плёнка тоненькая. И как следствие такие конденсаторы не очень хорошо переносят длительный нагрев. Впрочем, вполне может проработать несколько лет.
Эта серия и по даташиту небольшой “долгожитель”, у Эпкоса есть пусковые серии в железных корпусах, вот они гораздо более живучие, но и подороже (а в нынешних реалиях весьма подороже).
https://www.chipdip.ru/product/b33331v7306j080-30mkf-460v-50x85mm-klemmy-bolt-epcos-9000504754
Видел, точно не в будке, просто так, на данный момент, в сотню раз дешевле и быстрее проверить, подходит тебе или нет. Кто-то предпочитает иной способ, например по отзывам отдать пол мульта за готовый девайс и убедиться что да эффект есть, работает.
Если мне не изменяет то значительно больше. Даже шутил, типа всему подъезду сеть прочистил)))
Алекс, с единицами измерения нет ошибки? 16 мФ (миллифарад) и более, как Вы утверждаете, это десятки тысяч микрофарад в сети 230 вольт, а это как бы много.
Я привык что пишут с телефона и не проверяют пропущенные буквы. Ещё подумал ЮАМ и 16 мкф? ну явно память подводит)))
Надо бумаго-масло сюда, и вольт от 600 и выше.
1 лайк

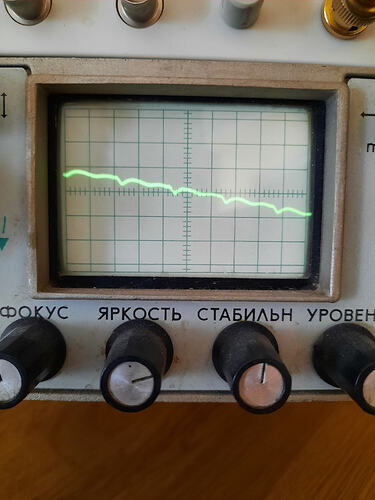

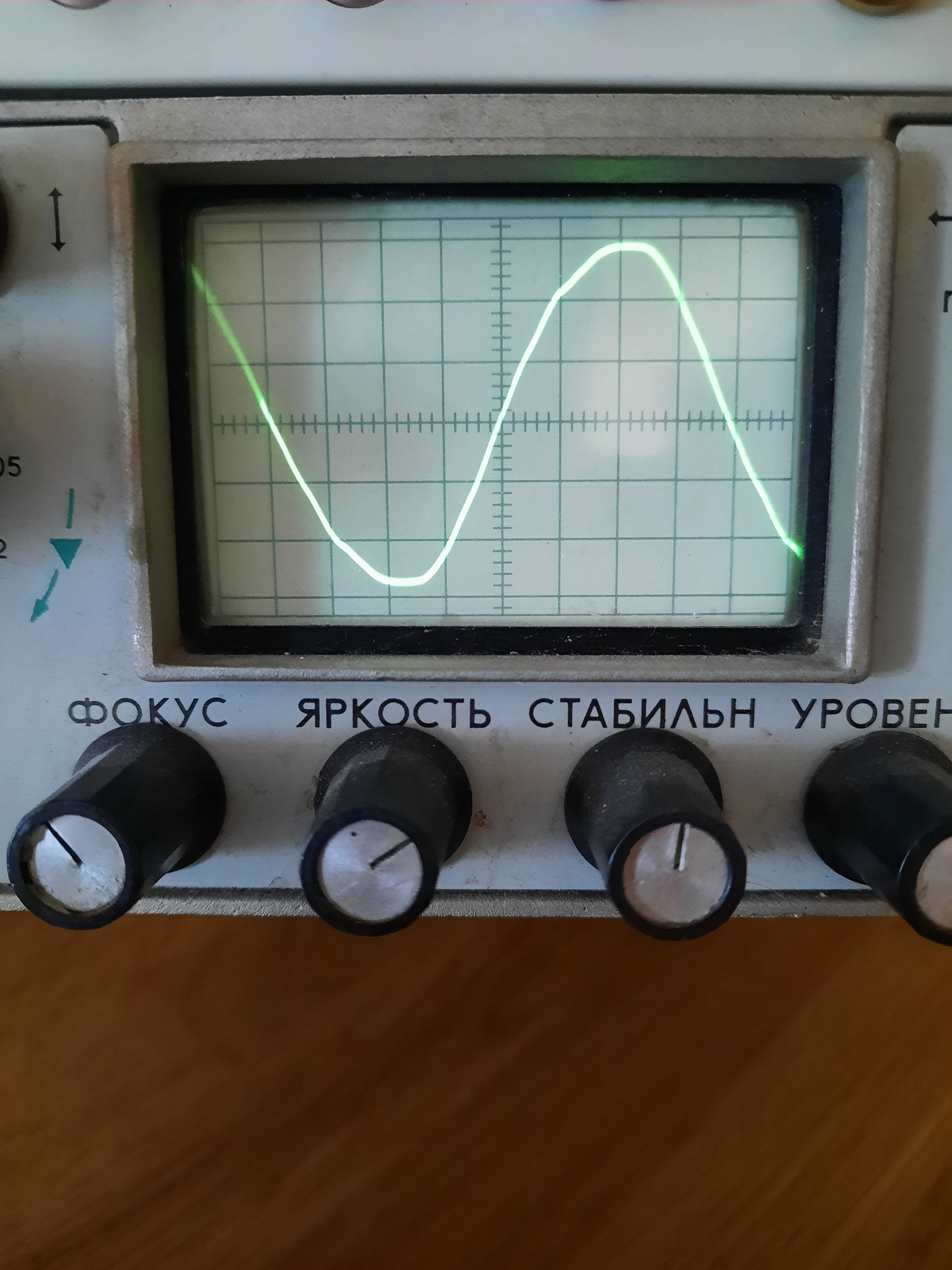

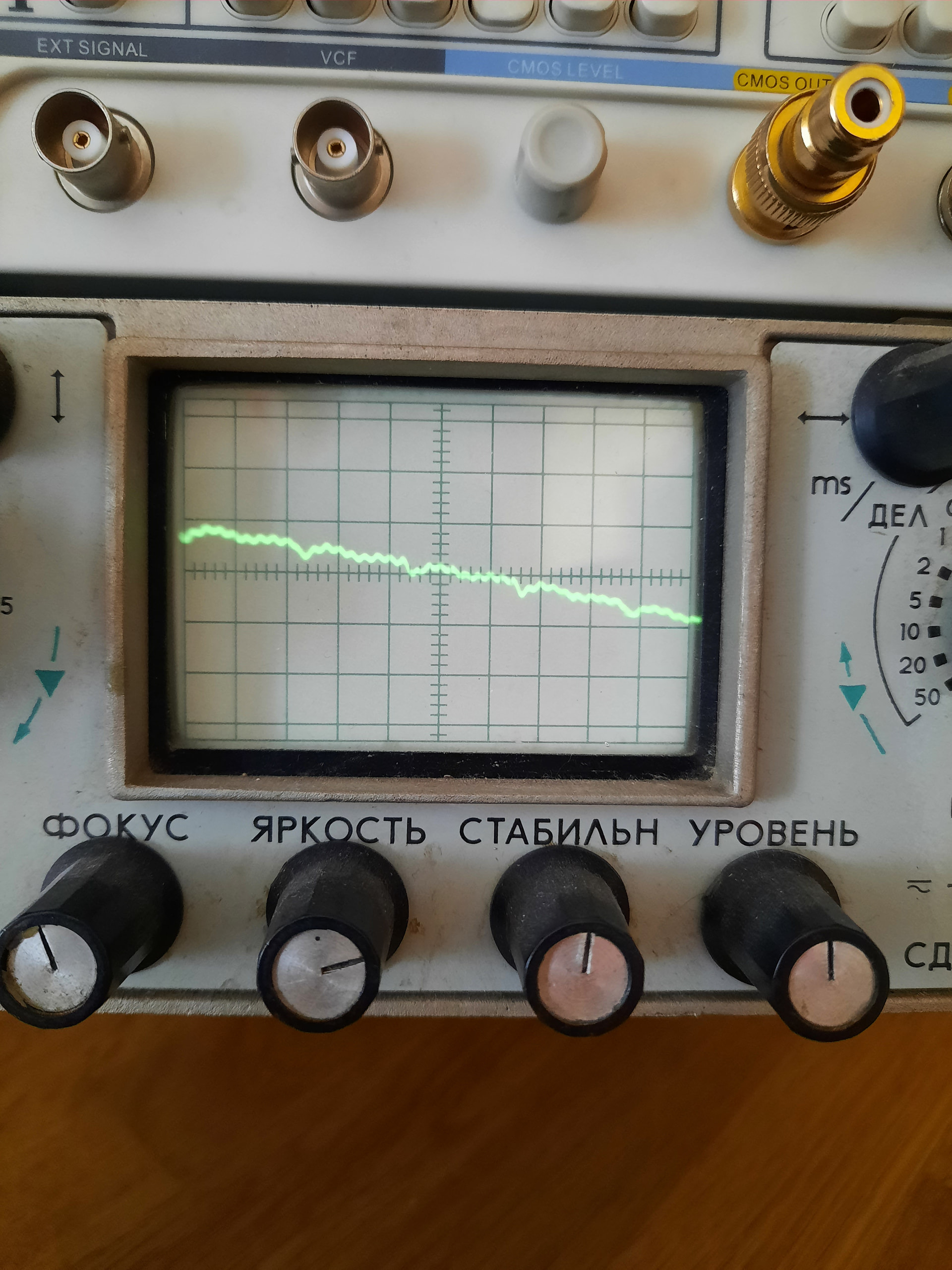

12 часов дня, Сруль где-то в сети, выключено всё кроме часов на микроволновке. Вот так выглядит 50-ти герцовый синус в сети на резистивной нагрузке и его фрагмент при увеличении и растяжении
2 лайка

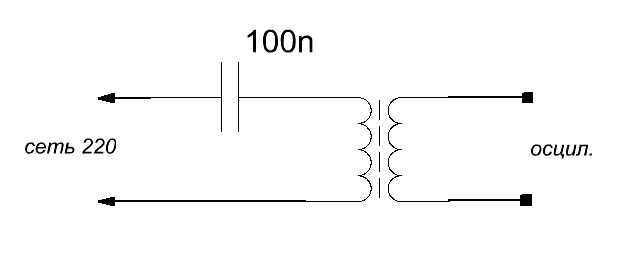

Соберите схему (банка и синфазный дроссель) и будет интереснее рассматривать помехи в сети.
В китайском приборчике для измерения шумов в сети именно такая используется. Дроссель не помню на сколько, можно любой, маломощный.
Как то собрал EMI фильтр, посмотрел что помеху давит хорошо ну и внедрил его в ЦАП. Через какое-то время появился регенератор на 100 герц. Подключил цапик, а реген стал сильно греться… в общем выяснилось, что из за большой ёмкости (2,2 мкф) в фильтре, PF цапа с ЛБП стал низким и естественно из за реактивной составляющей возросла нагрузка на регенератор… Не стоит, имхо, пихать в розетку конденсаторы, тем более если сетевые провода не с кулак толщиной.
2 лайка
Налицо методологическая ошибка, если ёмкость встраивается в устройство то её ёмкость подбирается в тандем к трансформатору и как итог общее потребление снижается, а не увеличивается.
И где здесь синфазный дроссель?
А Вы как предлагаете его нарисовать, повернув на 90?
Ёмкость была в EMI фильтре и что то не помню что бы их подбирали под транс.
а их и не подбирают потому что мизерные номиналы, но 2.2мкф в EMI фильтре….
АДВ в недрах “другого форума” давал совет о критерии выбора номинала X2 конденсатора именно в увязке с характеристикой трансформатора. Скриншот найду если, дополню пост. Но можете и сами на вегалабе поискать.
Веселые картинки.
Имеем Штиль, далее РТ и уже к нему усилок и регенератор, который питает Eversolo A8. Измерения проводились после РТ, условно обозвал “Штиль”.

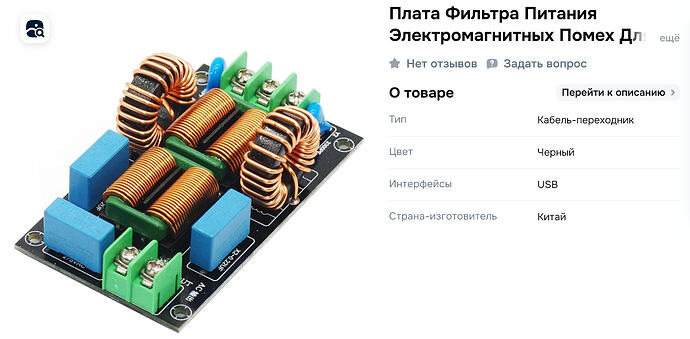

Пытал фильтр с озона (совсем не реклама)

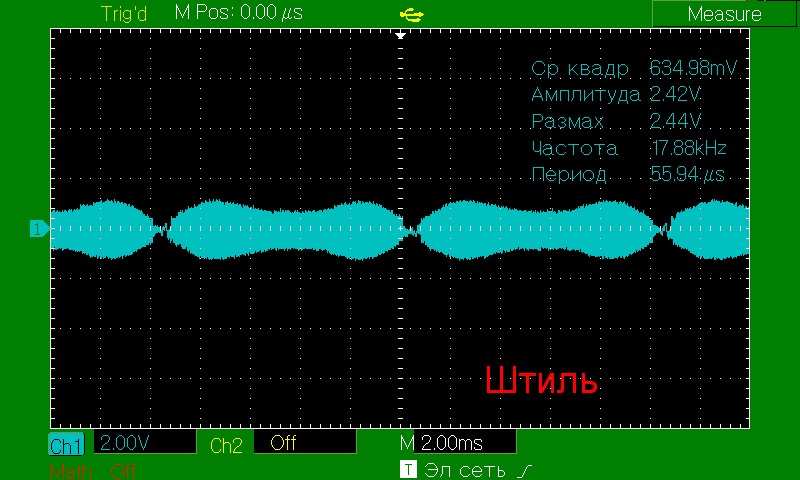

Выход Штиль (штиль+рт)

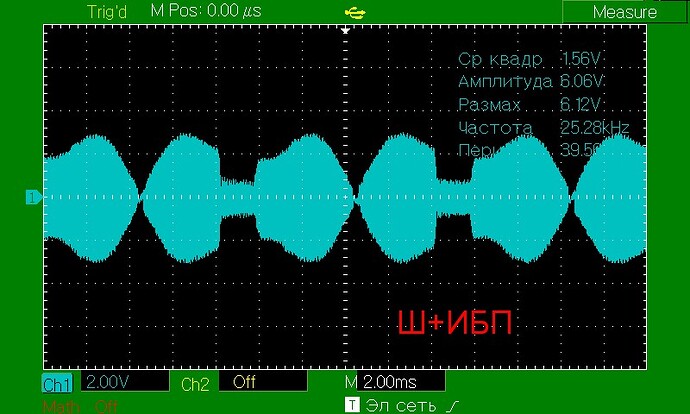

То же с подключенным ИБП от компа

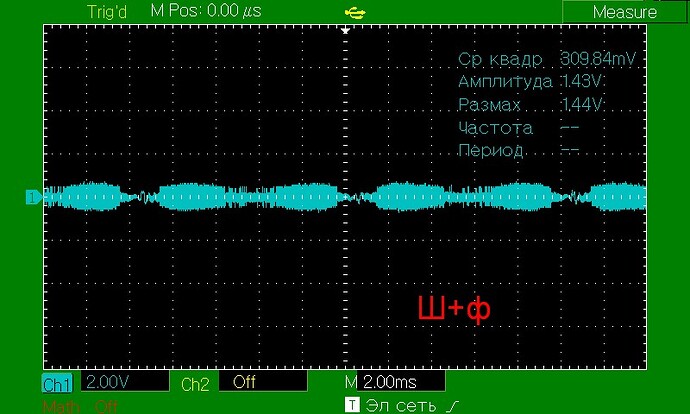

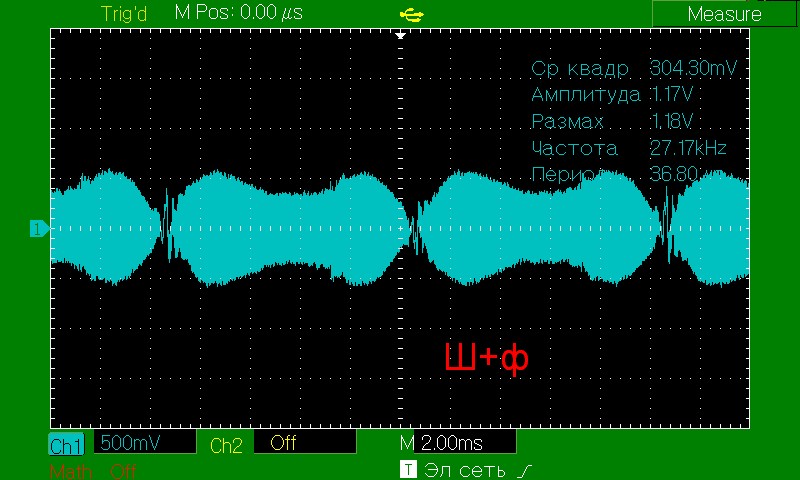

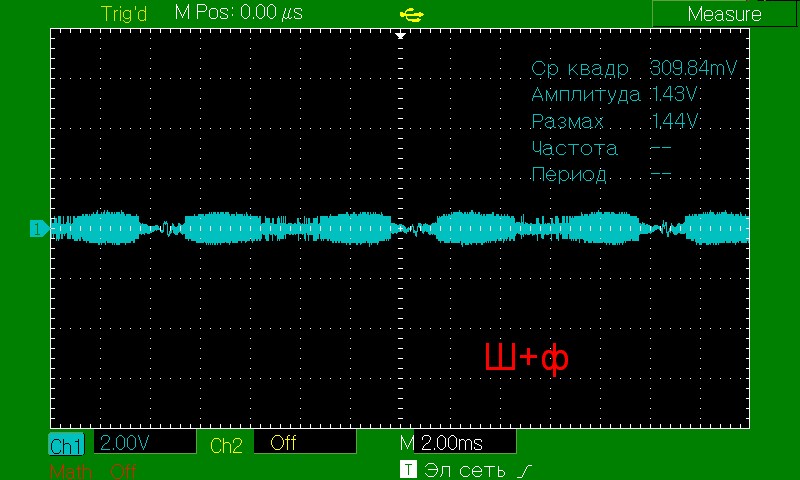

Просто подключил фильтр (2 картинки, т.к. разное вольт/дел.)

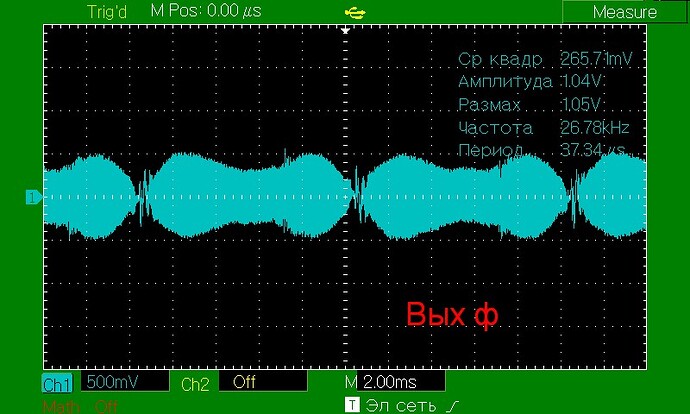

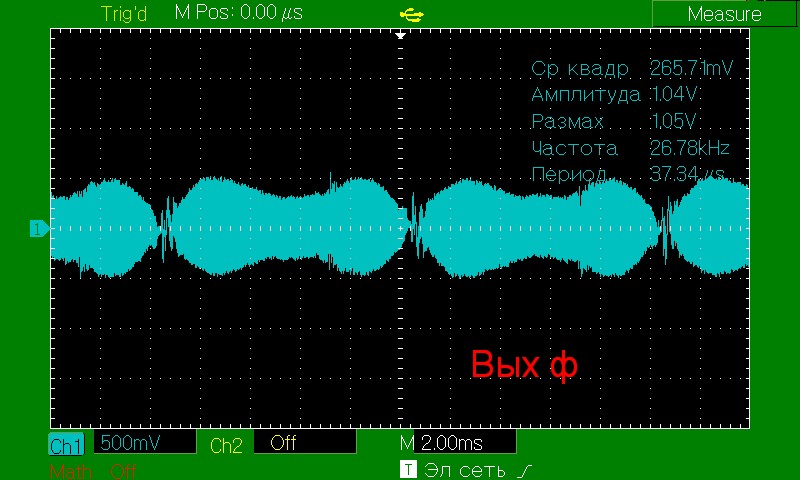

На выходе фильтра еще не много меньше

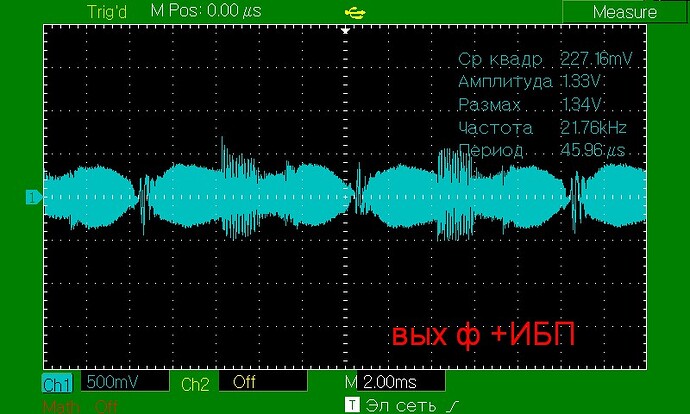

Подключил ИБП после фильтра

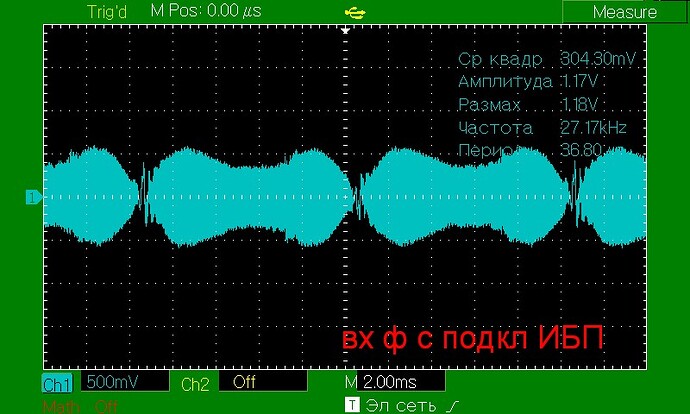

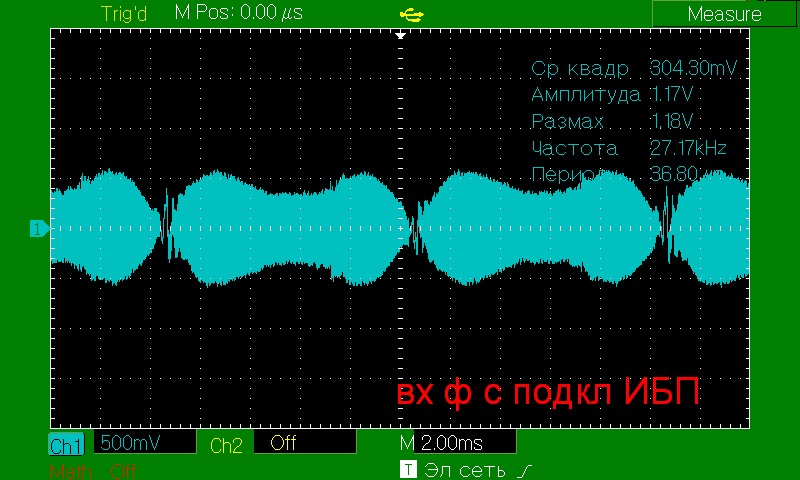

На входе фильтра при этом ни чего не меняется
Даже простое подключение фильтра уменьшило помеху.
3 лайка
А можете До и После РТ показать?
Есть смысл в РТ и какой?
У меня простенький РТ, без отводов и соответственно без земли.
Первая картинка выше, это после РТ. Транс помимо разделения не полностью убирает, но все таки гасит довольно низкочастотную (30 кГц) помеху штиля.

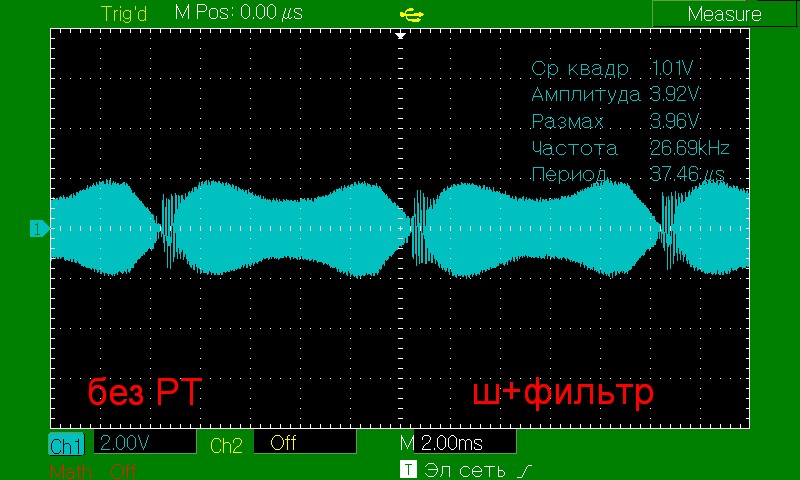

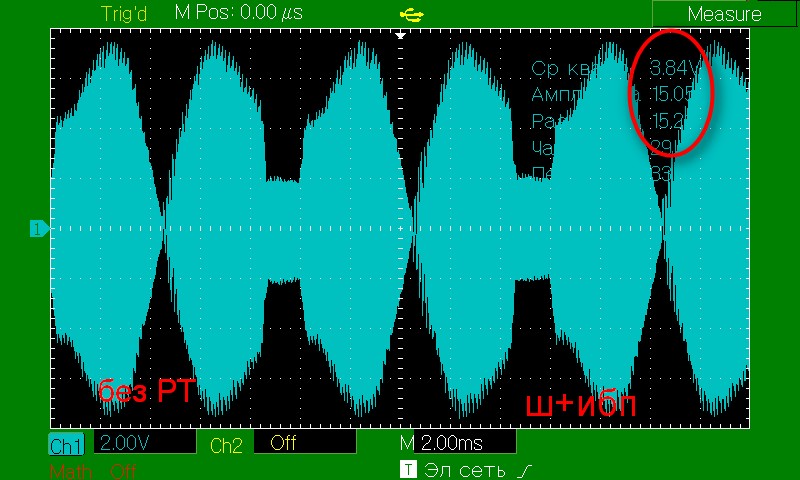

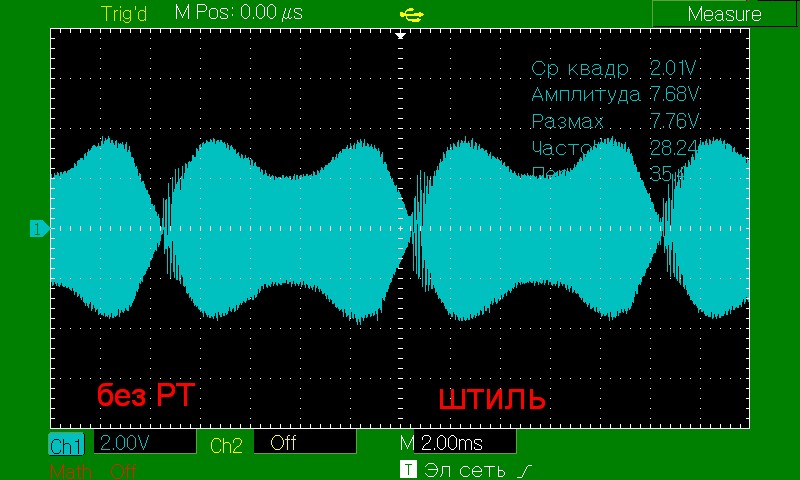

Убрал из цепи РТ. Без него хуже все.
Штиль еще и в обратную сторону гадит, но если подключить его через дроссели (Д151), то будет хорошо. В общем то наверно и на выходе можно поставить их, вместо РТ, не будет развязки, но и помехи то же, почти. Вот что с динамикой будет, это вопрос, хотя транс вроде как не губит…
1 лайк
А сам Штиль сильно шума накидывает? До и после него не смотрели?
