Айдар, если он у Вас есть - не могли бы для всех владельцев рецепт его перепайки в 5 вольт (или 5,1) разместить? Точно знаю, что есть он на руках у форумчан, но напряжение 5,5 на выходе слегка останавливает от их использования. Знаю, что у Вячеслава @Drug-all он есть и у других тоже.
1 лайк
У меня его нет к сожалению, т.к. не успел в свое время по бросовой цене заказать у той женщины, которая откопала где-то склад этих неиспользованных ИБП.

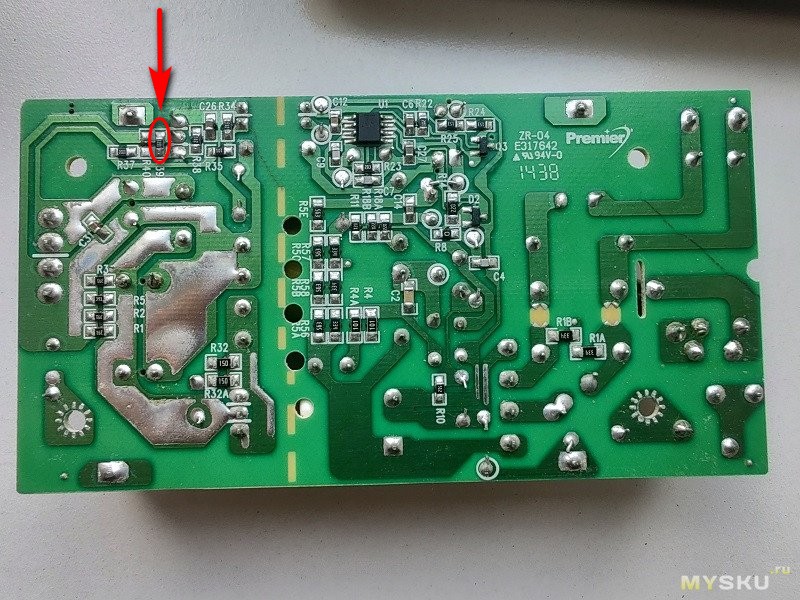

Но по тем фото платы, что есть в обзоре, можно легко определить расположение ИОН TL431, и два его резистора делителя для подстройки опорного напряжения - R37 и R39.
Для подстройки точно на уровне 5V, согласно формуле из даташита TL431
нужно, чтобы оба этих резистора были одинакового сопротивления.
То есть в данном случае достаточно заменить R39 на 2кОм (класс точности не более 1%)
P.S. На всякий случай, советую перед этим проверить номиналы этих резисторов на конкретной плате - вдруг именно на вашей стоят уже другие номиналы, а не те, что были в обзорной плате ( 1,62кОм и 2кОм). В любом случае, для 5 вольт нужно, чтобы оба резистора были одинаковыми, например 2 или 3 кОм оба.
4 лайка
На выходе действительно 5.5 вольта, питаю таким Малину. Несколько месяцев - полёт нормальный.
Но Андрей прав, есть некая тревога, хотелось бы чтобы выдавал 5.1 вольта.
Андрей, мое предложение в силе, если будет желание пишите.
1 лайк
Друзья, кто имеет опыт эксплуатации ИИП mean-well серии HRP? Чем привлекла - тайвань, огромнейший запас по мощности (смотрю в сторону низковольтных моделей), наличие a-pfc. Но любопытно, как они себя ведут под небольшими нагрузками, пульсации шум? Небольшой нагрузкой пусть будет один-два одноплатника, то есть нагрузка пара процентов от возможностей блока питания.
Sonar @Sonar - не сталкивались, не измеряли эту серию?
Для ИБП желателен режим работы, близкий к 50% от максимальной мощности, тогда уровень пульсаций на выходе минимален…
2 лайка
А может проще взять импульсный бп с низкими пульсациями 1-10мв?
На них “правило 50%” также распространяется…
Нет. Не встречалась такая серия. Но боюсь не сможет она быть в чем то оригинальной.
Получить что то другое, можно только с чем то другим. В этом типе источника питания повторяется и будет повторяться одна и таже картина - Трансформатор, диоды, конденсатор, оптопара; Трансформатор, диоды, конденсатор, оптопара; Трансформатор, диоды, конденсатор, оптопара.
Да да. Конечно. Чем импульсник по сути отличается от примитивного трансформатора с выпрямителем? Там тоже это чудесное правило 50% работает?
Действительно просто. Найти то чего нет и применить.
1 лайк
Чепуха какая то. Перестаньте.
Изменяющейся в широких пределах скважностью импульсов на частоте преобразования…
1 лайк
Для начала, рекомендую изучить схемотехнику и принципы регулирования выходного напряжения в ИБП…
Защитным советом учить матчасть, вы не прикроете свою дыру в данном направлении.
Вставив о 50% нагрузки и минимальных пульсациях в этом расписались. Может у вас и вечный двигатель на столе? Раз уж так поперло.
Что это меняет? Вы просто так вставили?
Правда, не знаете…?
Очевидно, што минимальный уровень пульсаций на выходе будет при скважности 50%, что обычно достигается при половинной нагрузке…
Не пытайтесь, спасая свою репутацию, спорить о том, о чём имеете нулевые представления…
Вы несете бред о скважности. Вам на радиорынке рассказали басню, вы ее сюда прете. Хотя бы проверяли.
Я по первой профессии разработчик ИБП для авиапрома…
С Новым годом…11
Значит такой разработчик. Мне собрать стенд и показать?
Сами посмотрите, при изменяющейся нагрузке…
а что вы называете ИБП?
