🍓 Всё о питании ARM Raspberry стримеров и плееров

andlo · 09.Март.2023 10:13:13

Друзья, можно изменять акценты звуковой сигнатуры блоков питания путем применения того или иного типа емкости (электролитического конденсатора и его шунтов). Простор для экспериментов очень широкий. Они “звучат” как до, так и после схемы стабилизации. Впрочем это секрет Полишинеля открыл.

DmitriyS · 09.Март.2023 10:36:44

такой выбор тоже есть в моем экземпляре )
а вот желания перебирать постоянно комплектуху или железки в поисках окрасов или акцентов нет абсолютно, я их не ищу

andlo · 09.Март.2023 10:48:15

Просто когда мы используем тот или иной блок питания, приобретенный на Али, мы же всегда держим в уме ненулевую вероятность использования в них либо некачественных комплектующих, либо конструктивных, схемных просчетов, допущенных при изготовлении. Иногда они сочетаются. Говорю это как владелец и пользователь ЛБП из Китая, которым пользовался как в состоянии “до”, так и “после”. В нем и с номиналами напутали и вероятно применили фэйковые комплектующие. Причем состояние “после” наступило неделю назад, когда сделал ему рекапинг, с заведомо оригинальными емкостями. Разница между этими состояниями весьма заметна на слух, так как использую его для питания своего нынешнего простого стримера.

DmitriyS · 09.Март.2023 11:04:25

Я понял да, в моем случае менять там особо нечего

Да и знаний нет необходимых, как и желания

North · 10.Март.2023 06:19:58

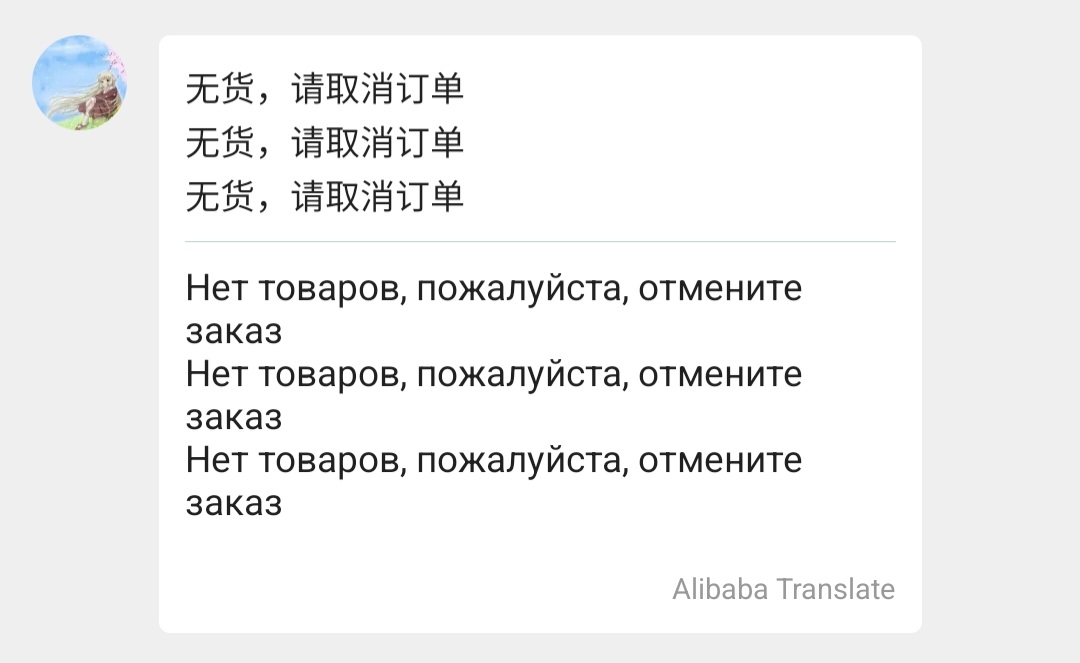

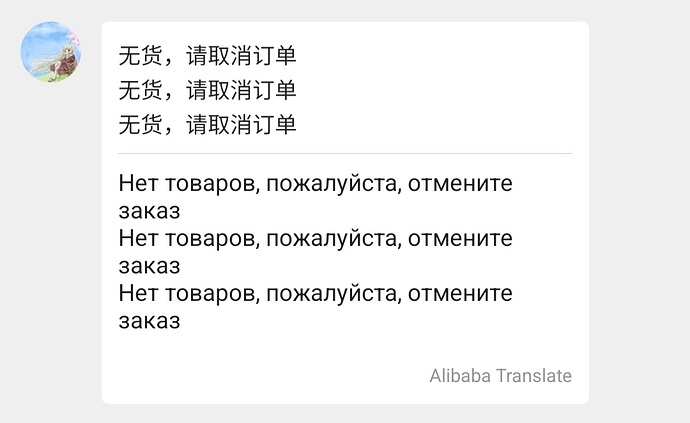

Не долго музыка играла…

Придётся что-то другое искать.

Vitta77 · 10.Март.2023 06:32:05

Вот похожее, но не пробовал.
Выходной ток поменьше

Смотри, что есть на AliExpress! Чакра с низким уровнем шума, 5 в постоянного тока, регенеративный источник питания лучше, чем LT3045 за 5 871,19 руб. - уже со скидкой 5％

Timofeus · 19.Март.2023 02:55:13

Вот магазин производителя этих аккумуляторных БП на taobao. Моделей с аккумуляторами там тоже нет, но можно попробовать написать им напрямую. Может сделают, если количество желающих наберётся приличное

Vitta77 · 20.Март.2023 12:19:09

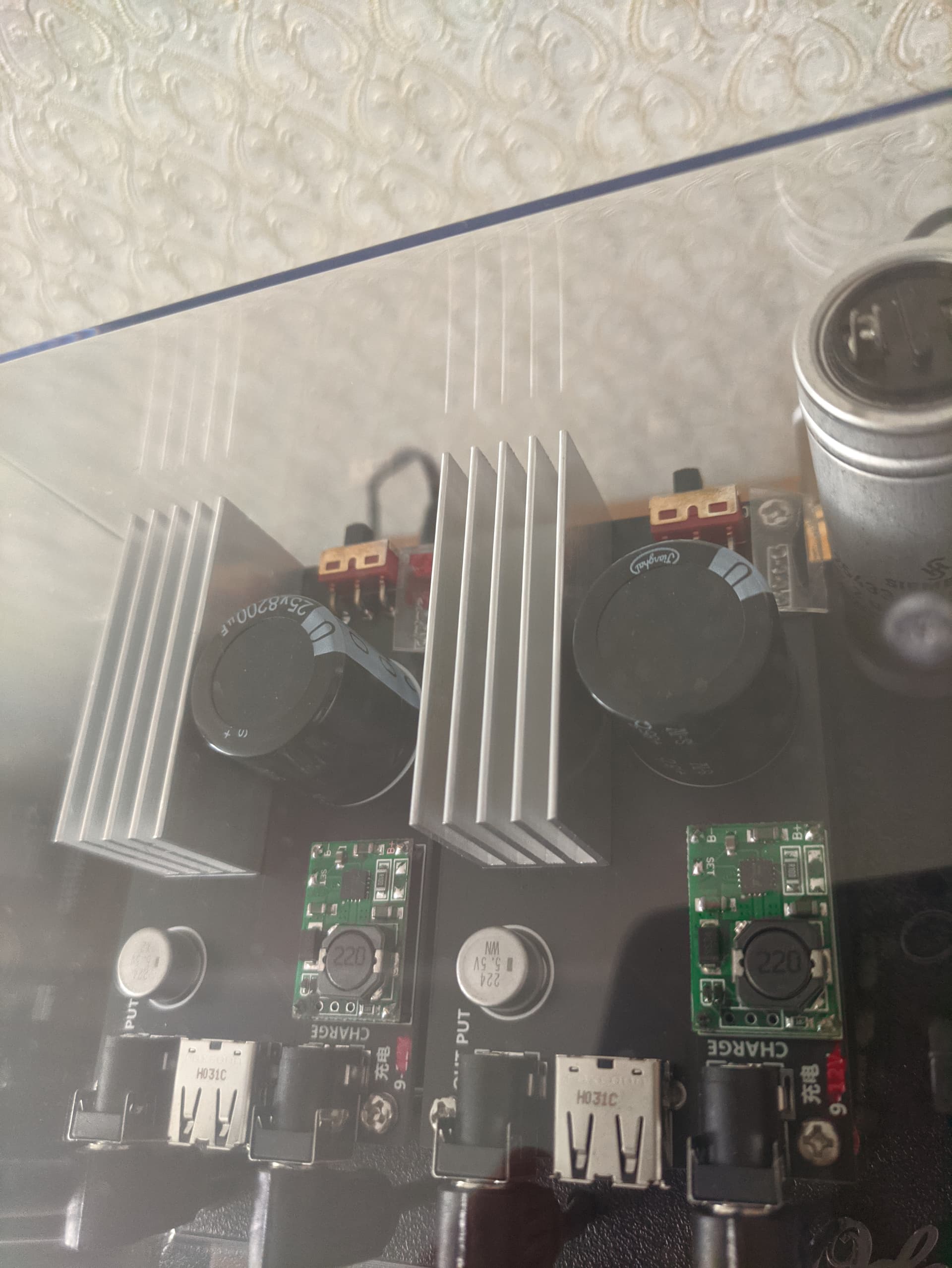

Смотри, что есть на AliExpress! Регулируемый источник питания Lt3045 с четырьмя параллельными батареями за 6 800,90 руб.

Зелененький он стал… или не он, но похож, нутра не видно.

Drug-all · 20.Март.2023 12:29:13

Виталий, а выход у него (ну или того что у Вас) сколько ампер держит? Какую нагрузку тянет?

odessa · 20.Март.2023 12:35:16

вроде под 2А заявляют. Пока все что подключал, держал без проблем.

Timofeus · 20.Март.2023 19:17:22

Скорее зелененьким он был, судя по цвету платы. У Вадима платы уже чёрные.

Смотри, что есть на AliExpress! Четырехпараллельная Стабилизация напряжения аккумулятора Lt3045 за 6 800,90 руб.

И ещё он белый был

Смотри, какая скидка на Великой Китайской распродаже на AliExpress! - Регулируемый источник питания LT3045 с четырьмя параллельными батареями всего за 10 153,49 руб.

andlo · 28.Май.2023 14:28:10

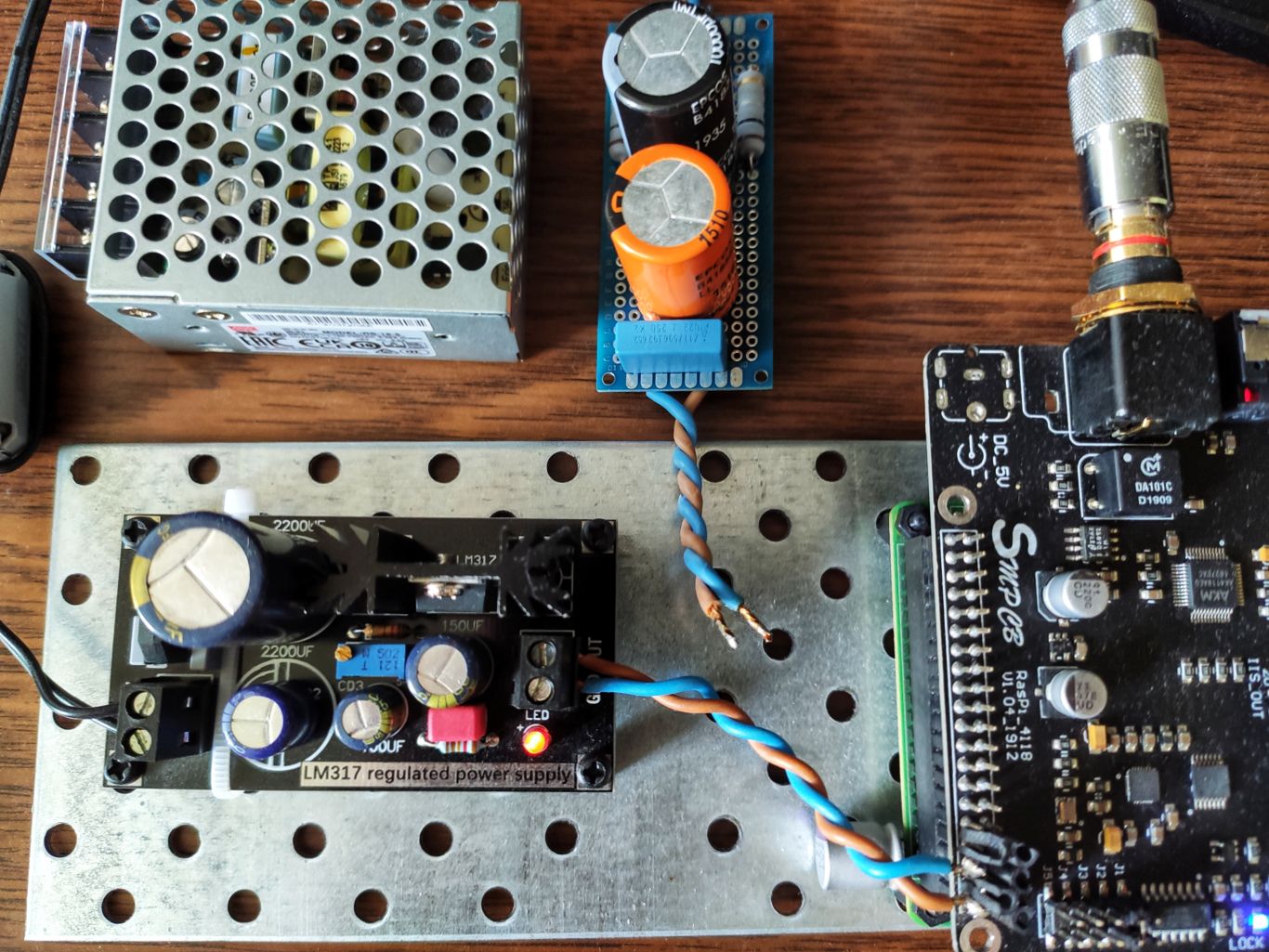

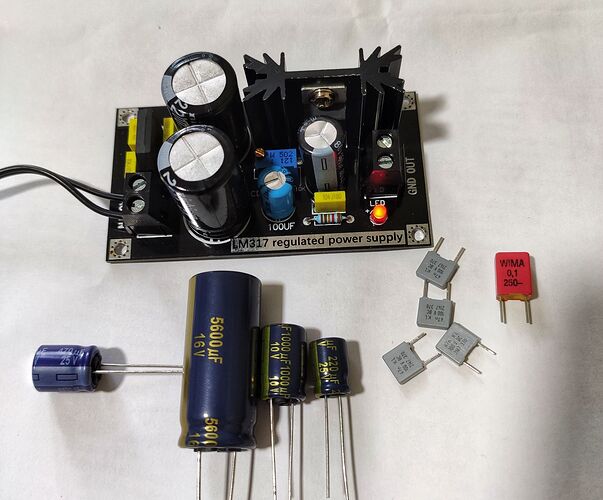

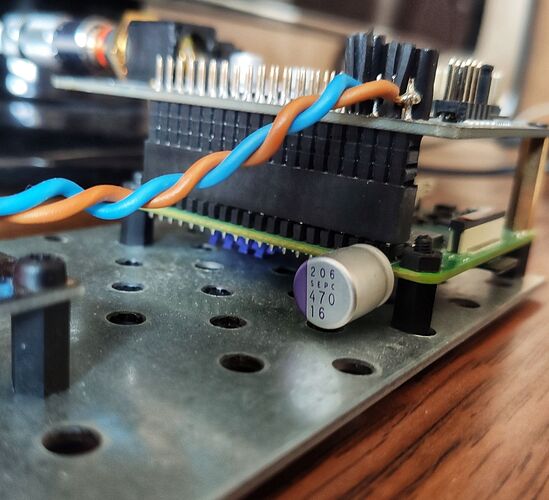

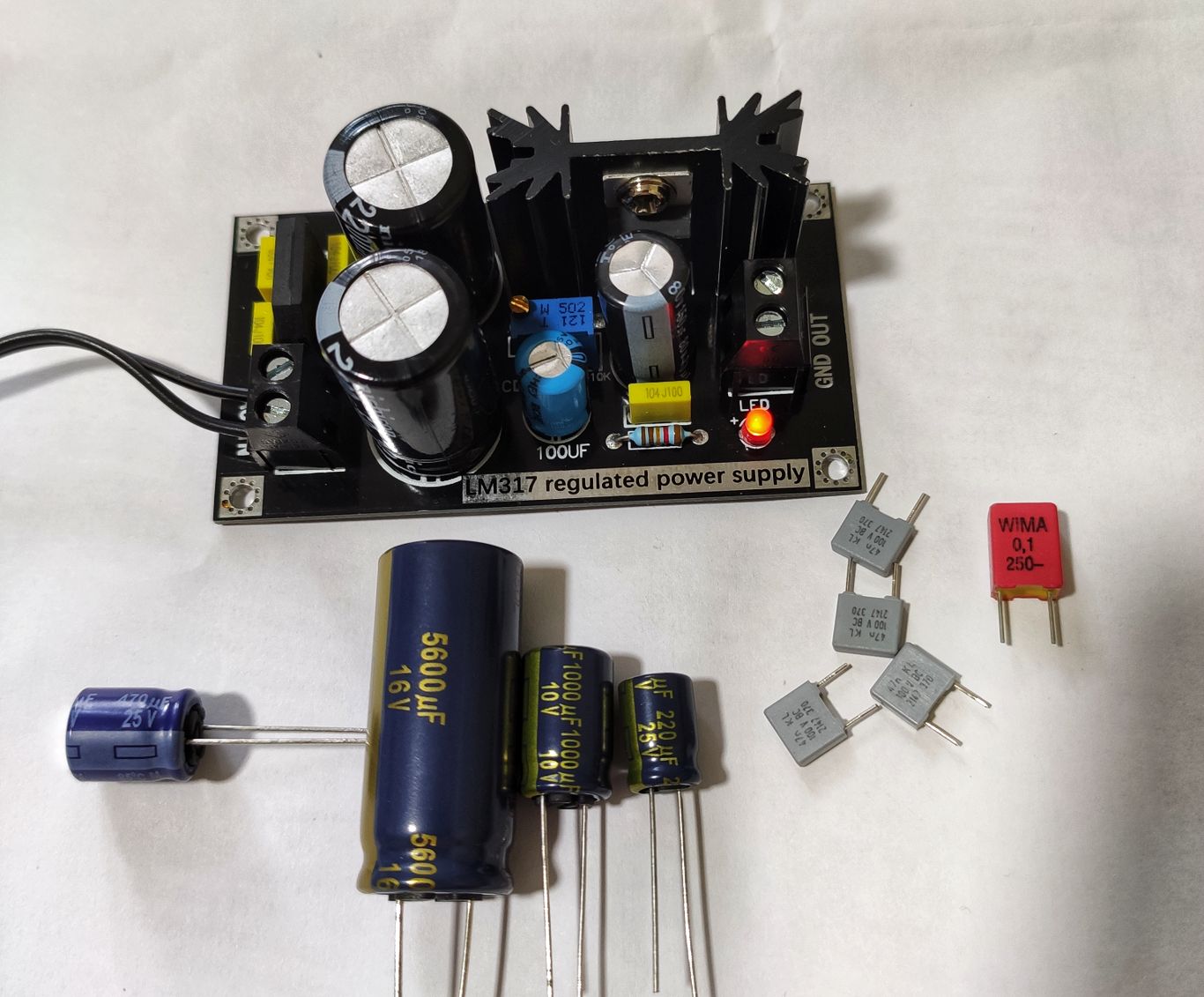

Только вот и габарит и стоимость и избыточность такого решения будут больше чем использовать компактную платку с линейным стабом. Которой по факту хватает. Ценители войсинга электролитов могут провести предварительный рекап. Для того чтобы облегчить нелегкую жизнь шляпы на одной линии питания с таким нервным и импульсивным потребителем как малинка, на пины малинки желательно напаять полимерный электролит, например традиционный оскончик. Грязи убавляется в разы. Кстати на 502-ой шляпе полимерник уже есть с завода. Отсюда возможно и удивление Димы от качества звука при столь простом но линейном блоке питания как AnD.

dmitre · 28.Май.2023 15:39:50

Не поддамся искушениям. Буду слушать AND пока не сгорит.

Dar84 · 28.Май.2023 17:47:55

У меня подозрение, что в этом AnD мощность заложена с большим запасом, это же не ширпотреб китайский, а японская медтехника, где всё проектируется с избыточной устойчивостью.
И по внушительному размеру такие трансы у обычных производителей уже на 10W идут, т.к. что в реале я думаю и более 1 ампера выдает.
Единственное я бы насверлил дырок побольше в корпусе для вентиляции, ведь не только радиатор стаба, но и сам транс греется ощутимо.

Noisia · 13.Июль.2023 14:58:32

Подойдут ли такие ЛБП для питания 502DAC?

и такой

Dar84 · 13.Июль.2023 17:32:54

Первый вариант сделан по классической схеме на кренке LM, без умощнения транзистором, как и обсуждавшийся ранее тут AnD, соответственно будут те же проблемы с недостаточным током и просадкой напряжения при питании малино-шляпы, особенно если WiFi используется.

К тому же с этим производителем Weiliang (BRZHiFi) никогда не знаешь, что там будет внутри в конкретном экземпляре, т.к. детали они используют какие попадутся на данный момент, и не всегда оригинальными они оказываются (я уже приводил фото фейкового резистора внутри Вейляня).

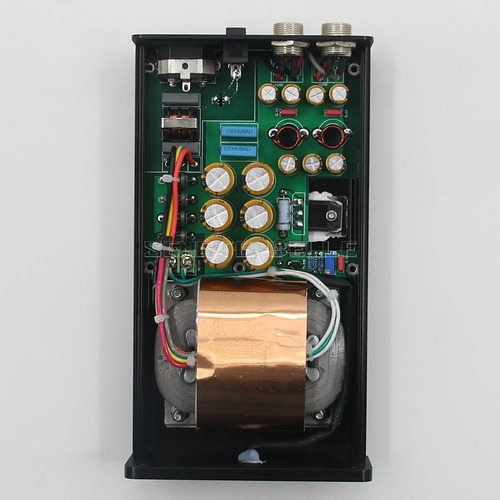

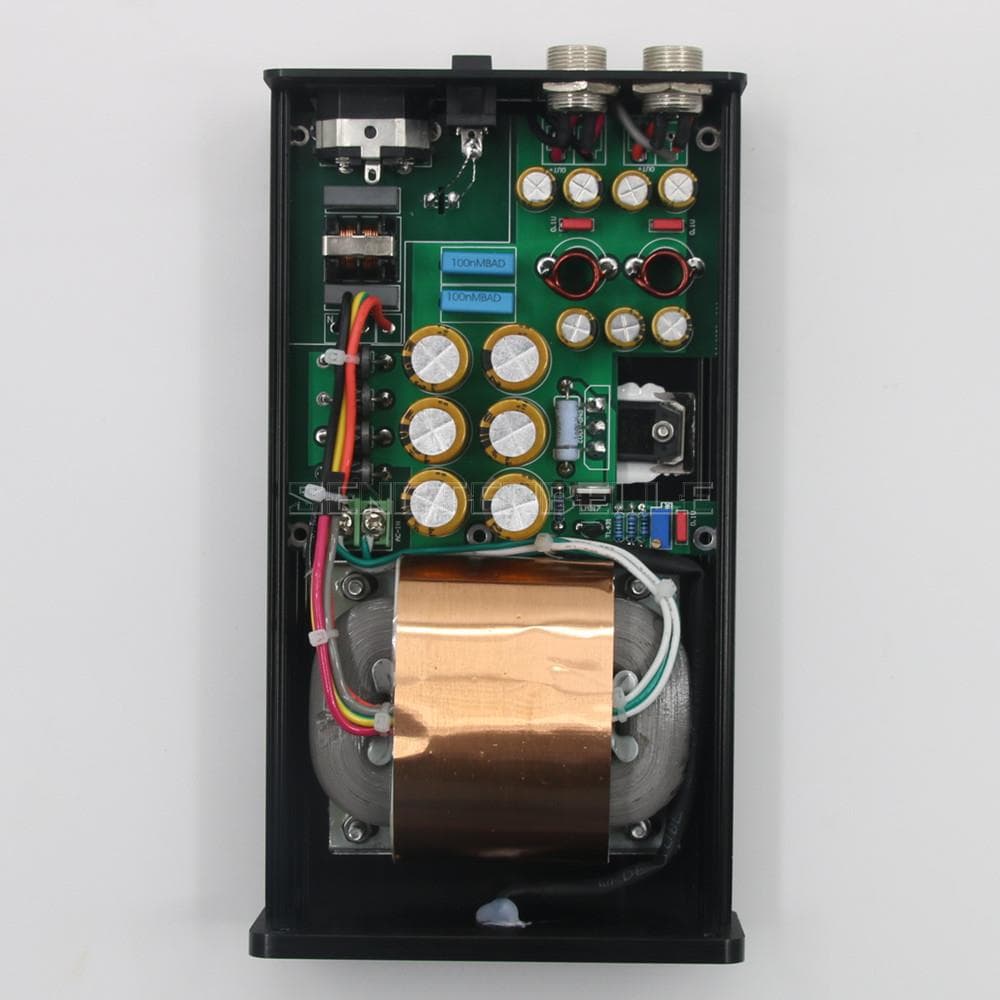

Хотя другой БП от них же, тоже на LM317, но с TL431 в качестве источника опорного напряжения, и главное с умощняющим транзистором, для 5V обеспечивающий до 10А мощности, в большем корпусе, тоже одноканальный, но с двумя выходами, разделенными друг от друга LC-фильтрами на выходе - вот он получше будет, у меня он как раз и питал малиношляпу поначалу. Но мне повезло, что в моем экземпляре все детали оказались подлинными. А если вместо тора внутри будет R-core трансформатор, то ещё лучше:

В следующем посте напишу уже про БП из второй вашей ссылки.

Dar84 · 13.Июль.2023 18:32:38

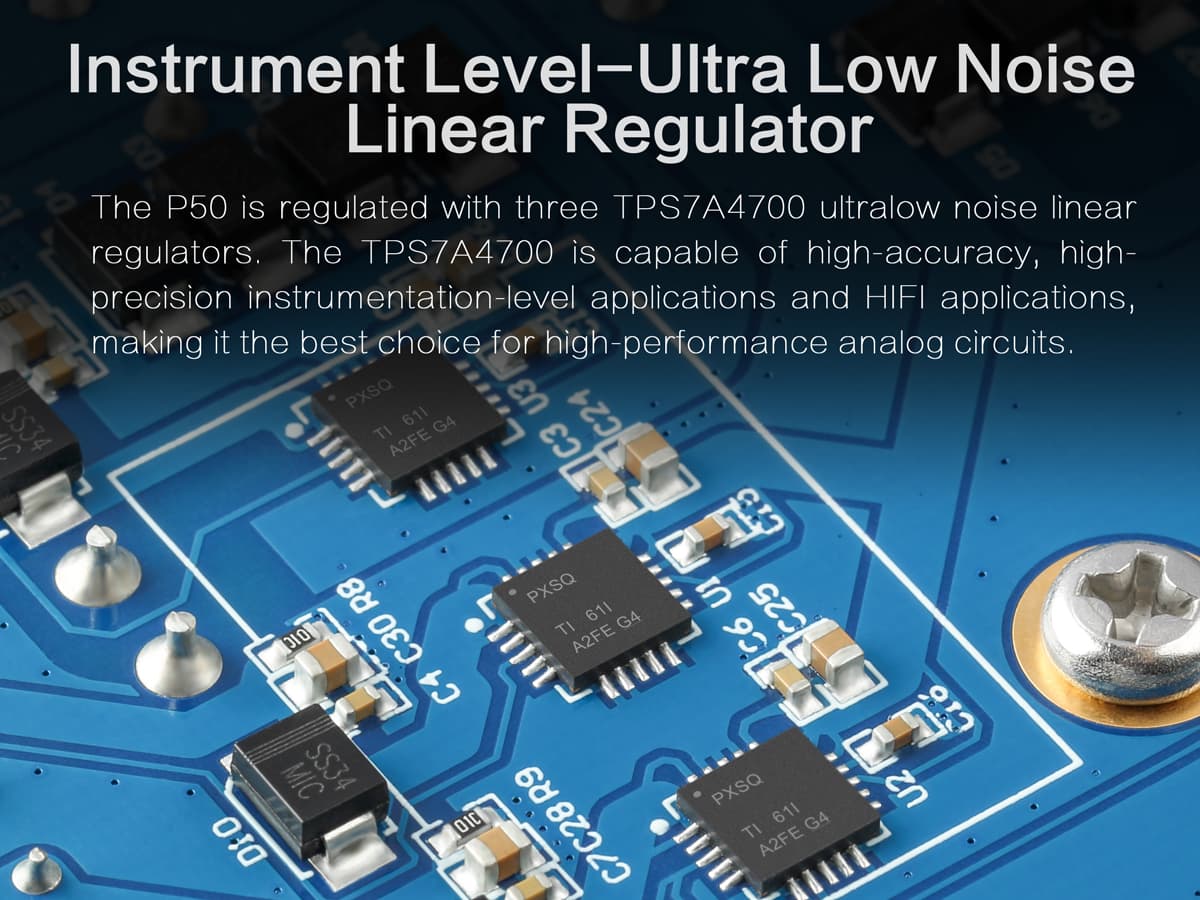

Теперь про TOPPING P50. Он двухканальный, на 5V и 15V. Внутри три ультра-малошумных стабилизатора TPS7A4700 (уровень шума всего 4-µV RMS по даташиту).

Каждый стаб может дать максимум 1А тока. Один стаб на линию 15V, и два на линию 5V. От каждого стаба идут свои выходы по 1А на три разъема сзади.
Как можно увидеть на картинке, на оба 5V-стаба заведена одна линия 5V от одной обмотки трансформатора, и земля у них общая, соответственно полноценного раздельного двухканального питания для 5V тут нет, хотя сами выходы идут отдельно со своими фильтрующими конденсаторами.

Исходя из этого питать малинку отдельно от одного USB-разъема сзади БП, а шляпу от другого USB-разъема, не рекомендуется, т.к. на малину в этом случае будет приходиться всего 1A тока от одного стаба, и стаб этот будет сильно греться и может сгореть, а сама малина может глючить, а если 4-ая Raspberry, то может и не запуститься и т.д.
Но если объединить два выхода 5V и запитать этой объединённой линией малину-шляпу, то общий ток 2А уже будет достаточен для нормальной работы 3-й Raspberry и 502DAC.

А если честно, то БП на стабах TPS7A47 я считаю оптимальным решением, позволяющим при относительной простоте конструкции обеспечить сверхнизкий шум, и что немаловажно, звучание этого стаба весьма приятное, его можно использовать даже для аналоговых цепей в ЦАП.

Ну и плюс Топинга в грамотном проектировании, удачном подборе комплектующих, например конденсаторы эти Elna и Nichicon хороши по звуку, знаю их. Внешний вид тоже оптимальный на мой взгляд.
Однако цена её уже 12 тыс. А ведь всего пол-года назад за 8 тыс. можно было купить на Али.

Noisia · 13.Июль.2023 18:38:34

а если малину запитать от родной зарядки, а 502 топпингом?

Dar84 · 13.Июль.2023 18:53:42

Можно и так, но объединенной линией в 2А от Топинга скорее всего будет лучше звучать.

А если перейти на 1-ю Raspberry B+, то она и от 1A прекрасно работает, и её можно было бы запитать своей линией от отдельного USB-выхода Топинга.
К тому же 1-ая малинка и звучит лучше благодаря своей тихоходности и соотвественно малошумности. Но минус Raspberry B+ в том, что в нём нет WiFi, поэтому не всем подойдёт такой вариант.
У меня например 502DAC как раз на Raspberry B+, и запитаны раздельно каждый от своего стаба, и стабы эти тоже на микросхемах TPS7A4700, правда не Топинг, а сам уже делал себе.

Noisia · 14.Июль.2023 13:09:11

Это слишком сложно для меня)) все эти линии объединять)))
В общем можно купить этот топпинг и запитать им шляпу, малинку от родной зарядки.
Возможно есть ещё варинты до 10к рублей за лбп?
И что нужно будем замкнуть или отсоединить на малинке/шляпе? Ведь питаться будет отдельно. Не сгорело бы всё это хозяйство
