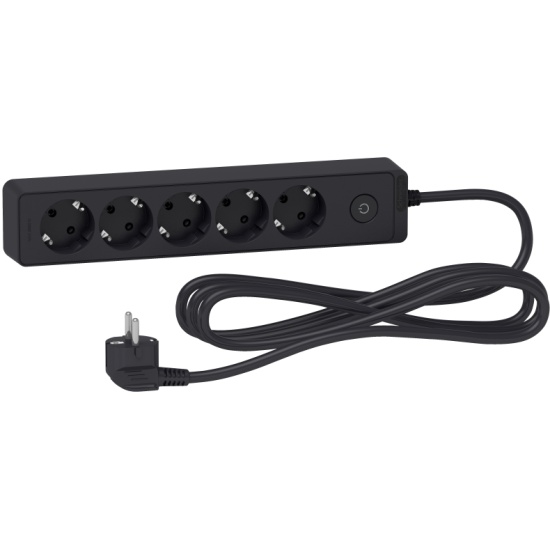

Да, точно, питание идет через вот такой шнайдер, там наверняка они есть
Понятно, спасибо!
Чем дальше в звук, тем толще аудиофилы
Опасаюсь, что рано или поздно и до замены ТОРЭЛ дело дойдет…
Игорь, торел нормальные трансформаторы. Середнячки, соответствующие тем параметрам, которые заданы при их проектировании и изготовлении. Поверьте, есть гораздо более дрянные трансы, и даже “заслуженных” производителей. Но общий довольно высокий уровень изделия на базе торела вряд ли революционно повысится от применения резисторов “аудиофильского грейда”. И тем более он не пострадает от теплового шума дешёвых тайваньских металлооксидных резисторов в первичной обмотке.
Рационально, соглашусь. Плюс так чисто навскидку найти аудиофильские резисторы оказалось не так просто. Подвернутся - попробую. На моем плеере хоть бы вообще наличие/отсутствие фильтра заметить
Впрочем, вечера с другом в процессе прослушивания проводили бесчеловечный эксперимент - поменяли местами БП (на малинку подали с линейника, а на цап - с импульсника). Ну, что могу сказать - заметно. Не владею аудиофильским языком, чтобы описать, но услышал сразу.
Если не секрет, какая у Вас цапошляпа?
Не секрет, HiFiBerry DAC2 Pro
Встроенный усилитель наушников не аудиофильский, конечно - годится только для проверки работоспособности системы. Но с хорошими усилителями для наушников играет вполне прилично. На свои деньги - точно играет, скажем так.
И не забудьте про совет на счёт постфильтрации после импульсника, по описанию Андрея в этом посте Выбираем импульсный блок питания! - #296 от пользователя andlo Мне это помогло, я уже писал об этом.
Поэтому стоит заказать сразу BNX016-01 с электролитами там же в “ДКО Электронщик”, стоит он там 196 руб. от 1 шт., а в “Чип и Дип” он уже 530 руб. - почувствуй разницу!
P.S. Если после резистора при потреблении вашей 4-й малины будет слишком большое падение напряжения, то нужно подкрутить подстроечник на выходе импульсника и поднять чуть-чуть напряжение. Но можно этот фильтр и без резистора сделать.
Камрады, недопонял по описанию, как это соединить…

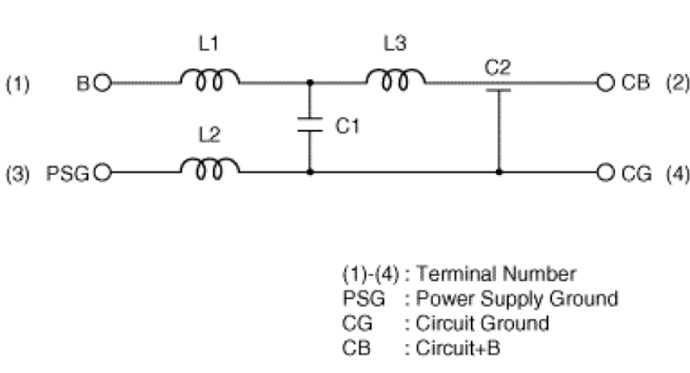

внутре у ней, как я понимаю, вот это:
На (1) подаем плюс от ИБП, на (3) минус.
К (2) и (4) прицепляем резисторы, а после резистора,
который к (2) три таких разных конденсатора последовательно(?)
Почитайте там дальше после перехода по ссылке на пост, там Андрей показывает обратную сторону макетки - конденсаторы параллельно. Можно и один большой электролит, но хороший высокочастотный Low ESR. Хорошо подойдут Панасоник ФС, Эпкос оранжевый, и вообще супер Nichicon KZ, Elna Silmic II.
Со схемой вроде понятно, завтра нарисую для истории, всем будет полезно.
Осталось два маленьких вопроса:
- Можно ли платки фильтров располагать рядом с БП или одну над другой? Экранирование нужно? Импульсник тоже обязательно экранировать?
- Стоит ли ферритовую клипсу нацепить и на выход ЛБП? Такого не наблюдал нигде - наверное, не надо?
- Можно рядом, но импульсник должен быть в заземлённом экране. Взяли бы уж лучше сразу RS-15-5, он уже в экране.
- На питание шляпы ферритовую клипсу не надо. Да и на малину может тоже не надо, слишком много феррита не красит звук.

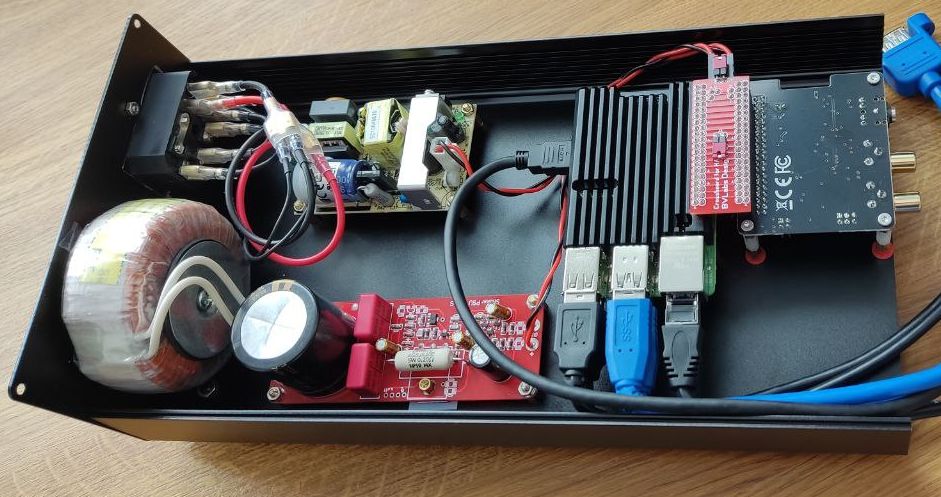

Я бы оптимизировал пространство в вашем тесном корпусе - повернул бы малину со шляпой на 90 градусов против часовой, чтобы разъемы USB и LAN оказались наружу, а для RCA и HDMI выходов сделал бы отверствия сбоку. Нежелательно Ethernet кабелю делать такой острый сгиб под 90 градусов для сохранности пакетов, да и остальным кабелям тоже. И HDMI кабель при таком положении будет ловить наводки от импульсника и от тора, хоть он и экранирован. Если оптимизировать, может ещё и удастся положить тор горизонтально.
Может выложите фото ещё раз, Игорь, чтобы народ понимал, о чём мы вообще ведём беседу. При переносе сюда ваш изначальный пост не сохранился. И мы там изрядно нафлудили в непрофильной ветке, за что я дико извиняюсь перед администрацией.
Порядки на этом форуме жесткие - не мог писать, выбрал лимит…

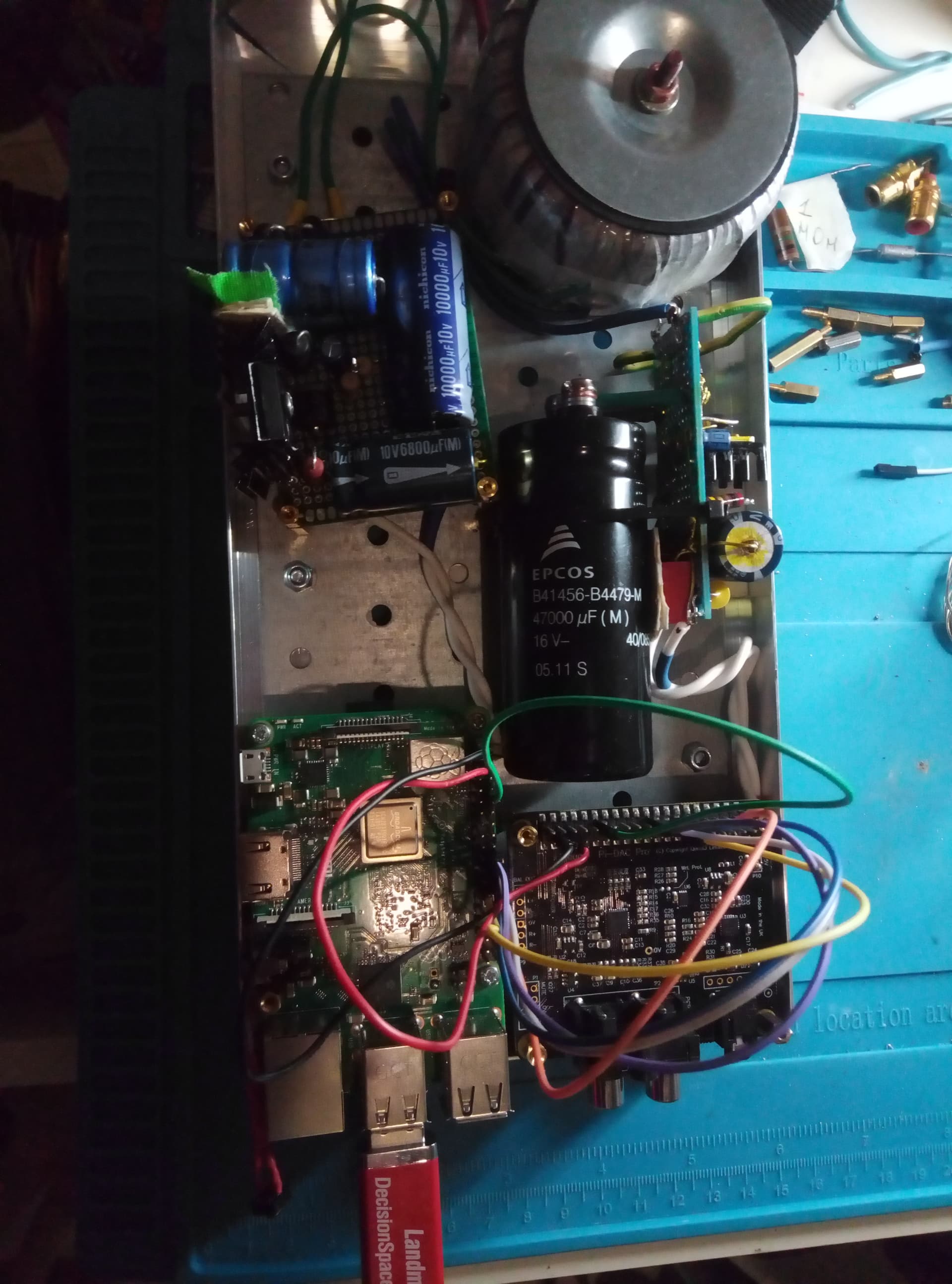

Да, по неопытности монтаж плотный получился
Когда эксперимент завершится, возможно просто поставлю другой корпус, переработав компоновку полностью.

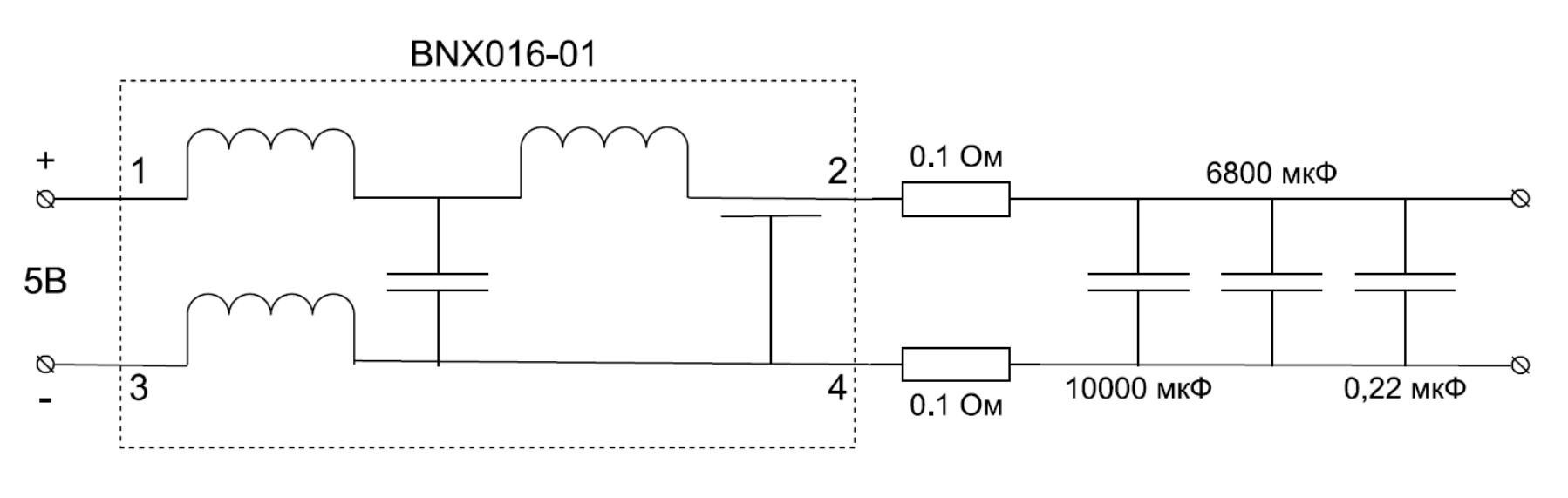

А вот и схема фильтра, который между ИБП и малинкой:
Нигде не наврал?
1 лайк
Схема верная. Последний конденсатор в ряду - это пленочный шунт - и его нужно подобрать экспериментально на слух. Полипропилен большого номинала может порождать неприятный резонанс совместно низкоимпедансным электролитом, в итоге получится расслоение на ВЧ и нарушится цельность звучания. После Silmic II и Nichicon KZ можно ставить шунт не более 0,022 мкф например. После Panasonic FC можно 0.1 мкф. Обычно ставят 0,1 мкф лавсан - наиболее универсальный шунт. Лавсан хоть и смазывает немного ВЧ, но зато не нарушает цельность звучания.
Спасибо, закажу несколько номиналов разных, а на макетку впаяю винтовые разъемчики, чтоб подбирать удобнее было. Теперь дело за малым - дождаться комплектующих)
Эксперименты с шунтами лучше проводить, когда прогреются основные электролиты, т.е. недели через две. Непрогретые конденсаторы low esr могут поначалу неприятно звучать на ВЧ. Silmic например греется месяц где-то, потом раскрывается глубоким звучанием с благородным оттенком. Но Silmic и Nichicon KZ слишком шикарно и неэкономично ставить в наше время, лучше применять более доступные Panasonic FC/FM, Nichicon PS, Epcos B41858 или другие, в даташите которых указано, что они “Low impedance for switch-mode power supplies”. Также можно скачать каталоги производителей Rubycon, Nippon chemi-con, Nichicon - и там выбрать из разделов Low impedance, Power Supply Output Filter. Можно даже Samwha и Samyoung попробовать, если японские не доступны, например Samyoung WL хорошие супер-низкоимпедансные, можно применять.
Общую ёмкость конденсаторов после импульсного БП в этой схеме лучше довести до 15000 мкф, тут чем больше, тем лучше, вплоть до 22000 мкф - можно набрать батареей мелких конденсаторов, напряжением от 6,3 вольт, но лучше 10-16 вольт для более долговечной их работы.
1 лайк

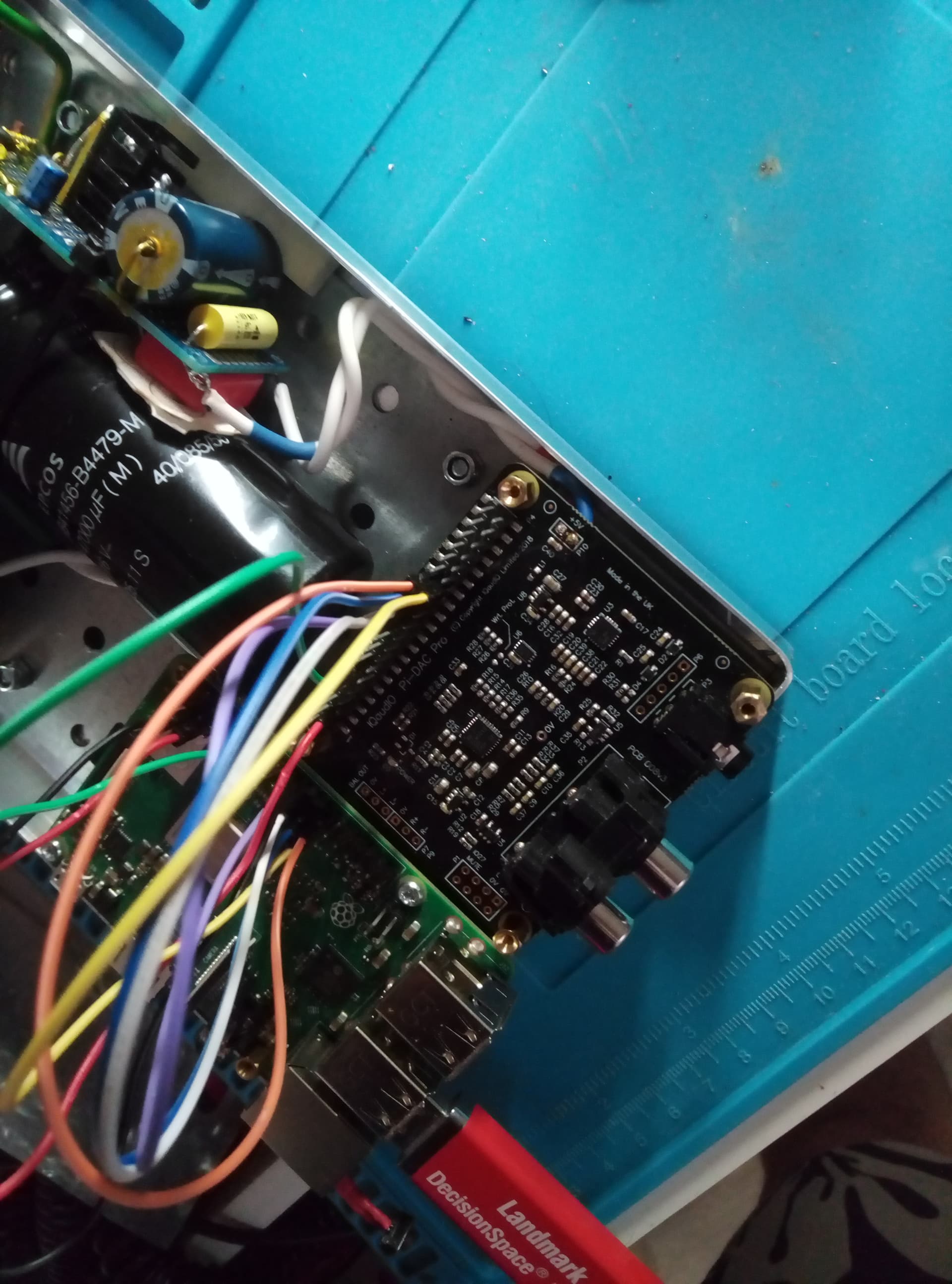

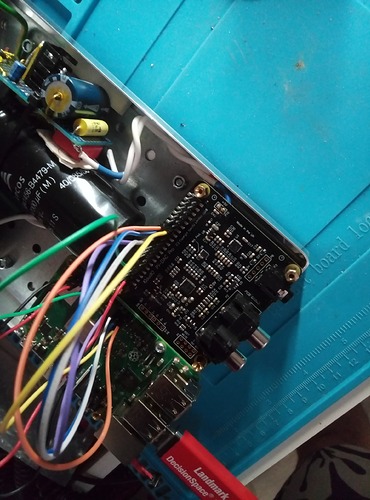

Подскажите пожалуйста. Какие пины gpio необходимо соеденить при раздельной подаче питания на малинку (3b+) и шляпу (iqаudio dac pro). Пол ночи вчера ручался, штудировал интернет, но так и не получилось.
Сейчас шляпа питается от малины, верно?
если так - пины малины - они все известны и расписаны. Ваша задача посмотреть все провода которыми соединены малина и шляпа, найти провод (провода) по которым питание 5в (или 3,3в) уходит из малины в шляпу. Отсоединить этот провод (провода) от малины и кинуть их напрямую к вашему источнику раздельного питания.
Провод соединяющий землю шляпы и малины - рассоединять не надо.
Его надо “задвоить” и второй отвод кинуть напрямую на землю вашего БП.
Тем самым по земле малина и шляпа останутся соединены.
Питание шляпы и малины раздельное.

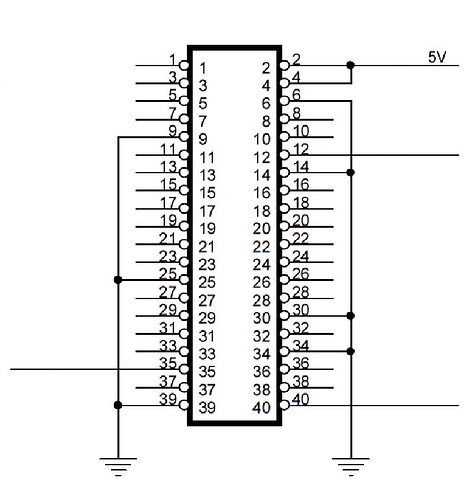

Насколько я понимаю, на машине есть, кроме +5v, +3,3v & graund, настраиваемые пины. Не ужели нужно соеденить все 29 (вроде) оставшихся пинов, а если и землю всю, то +8.
Если питание малины и шляпы уже раздельное, чего еще вы хотите достичь?
Соединить малину и шляпу чтобы они работали? Открывайте мануал на вашу шляпу и смотрите какие сигналы от малины она должна получать (кроме питания) - те и соединяйте.
У разных шляп набор соединяемых пинов разный.
