Именно
Я бы с удовольствием послушал.
Субботнее счастье есть
входной билет в ушной ламповый причем не на галерку (это про намечающийся тур),
а Александру огромное спасибо за все сразу.
Поддерживаю мысль про тур. Очень интересно.
Как потенциальный покупатель усилителя для наушников , всецело поддерживаю данную инициативу !
Полностью закончил проект мощных ушных усилителей, вот такое получилось изделие:
Стабилизированное анодное, накал входных ламп, и напряжение смещения. Смещение, как понятно, фиксированное.
На выходе стоят 6L6 в триодном включении. Можно заменить их на почти что угодно из той же линейки выходных пентодов - 5881, 6550, KT88, KT90.
Наверное даже EL34 можно поставить, но ток придётся поменьше сделать, а то не выдержит. По входу классические 12AX7.
На выходе получилась полоса в малосигнальном режиме от 20 герц (на очень маленьких уровнях даже 10гц вполне красиво выглядит) и до 30 кгц (явный спад начинается с 32кгц), а выходная мощность на 1кгц на нагрузке 20 ом намерилась аж 6 ватт. При искажениях в пару процентов как минимум, конечно же. Цена такой огромной мощи - выходное сопротивление, оно тут аж 8 ом (сразу вспомнился усилитель Mesa Baron, там примерно такие же расклады). Тем не менее контроль на басу очень хороший, хоть и не транзисторный конечно же.
Коэффициент усиления около 23. Это много, но меня постоянно дёргали что не хватает, вот и нагнал побольше. Выходники тороидальные, спрятаны внутри корпуса, как и силовой транс.
По звуку с разными понятными наушниками - будут наверное отзывы через какое то время. Один аппарат уже забрали, два поехали на прослушку и обзоры.
По управлению - всё очень минималистично. Один вход, один выход (можно сделать как Jack 6,3 так и 4 pin XLR), пара подстроечников задающих режим выходного каскада спраталась под крышкой возле ламп.

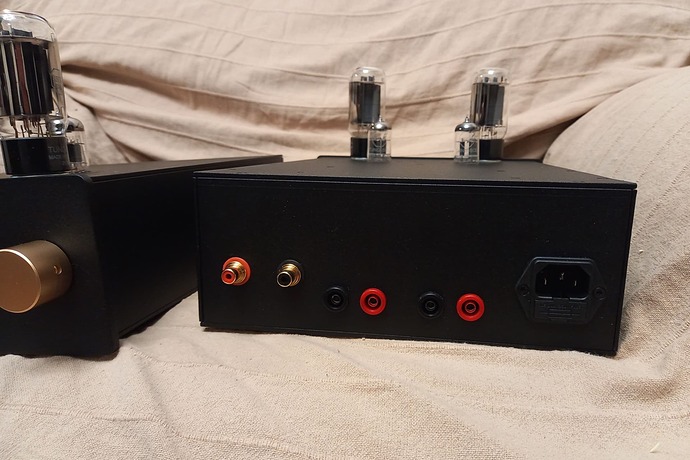

Сзади выведены изолированные контрольные точки. Собственно настройка заключается в установлении в контрольных точках напряжения 6в +/-0,1 (с KT88 можно даже 7в выставить), измерения делаются обязательно цифровым мультиметром.
Размеры - ширина 24см, глубина 35см, высота 10см (с лампами почти 19см). Весит 7,6кг.
…
Про 10 ватт это я конечно ошибся, 6 ватт там на выходе. 10 ватт можно получить поставив КТ88, на нагрузке ом 15.
Вот сразу скажу, желательно два (минимум, но хотя бы два). Это не сложно реализовать и по месту и по затратам. Но гибкость повысит в разы. Во первых у многих пара источников как минимум, ну момент сравнения двух аппаратов через ушной тоже имеет место.
PS sorry за “критику”
PPS как вариант исполнения “желания”
Не уверен, что было бы лучше для звука. Это дополнительный элемент на входе - селектор. А хороший селектор - он не дешевый!
Зато, лично мне, наоборот несколько выходов на наушники хотелось бы. С разными гнёздами: под джек, под четырёхпиновый XLR и, до кучи, два трёхпиновых XLR. У меня разные кабели наушниковые есть.
А колонки он способен качнуть? Всё таки аж 10Вт на 20 Ом, а на восьми и того наверно больше выдать сподобился бы?
На 8 ом оно будет работать, и несколько ватт конечно выдаст, но это не транзисторный усилитель, ему нельзя подсовывать какую попало нагрузку. Под 8 ом надо мотать другие выходники, чтобы режим работы ламп оставался адекватным.
В МСК аппарат будет проездом? Каким образом его можно взять на прослушку? Интересует версия с XLR выходом.
Буду благодарен, если личным сообщением обозначите стоимость усилителя.
Пока один поехал в Питер, один в Краснодар. Если в Москву что то запланирую - напишу.
По цене напишу в личку.
напишите в личку пожалуйста цену на новый усилитель
Всем привет
Пока нормальные люди отдыхают, мы тут творим всякую дичь. На финишной прямой самый наверное безумный проект что я когда либо делал. Как минимум он делит первое место по безумию с активными модулями усиления что я делал для @Bato
Итак, полноценный ЛБП для питания компьютера. Что имеется ввиду под полноценным?
- Честный супервизор питания, управляющий включением БП и формирующий сигнал PWR_OK
- Токи по линиям:
12в - 40 ампер
5в - 20 ампер
3,3в - 20 ампер
-12в - 1,5 ампера
5в стендбай - 2,5 ампера
++ два дополнительных незвависимых канала по 5в/2,5А
Канал -12в сделан на LT337, остальные все дискретные.
Основные мощные линии (12в,5в, 3,3в) с полевиками IRFZ44n на выходе. В канале 12в 8 штук в параллель, в 5в и 3в каналах по 4 штуки в каждом.
Конструктив был выбран исходя из задачи сделать компактно и более менее быстро (что получалось не всегда), поэтому основная плата стабов содержит выпрямители, ёмкости, и управляющие схемы, а силовые транзисторы вынесены на проводах блоками по 4 штуки.
Такой вариант позволил распределить горячие элементы более менее равномерно по радиаторам, т.к. корпус собран фактически из двух стандартных готовых корпусов, и содержит 4 больших радиатора.
Мощных выпрямителей два, один питает 12в канал, второй 5в и 3,3в. Выпрямлять обычными диодами такие токи не стал, т.к. потери в тепло только на мостах были бы под 100 ватт, а оно всё и так греется не слабо, поэтому пришлось собрать и выпрямители на 300 амперных полевиках с сопротивлением канала 1 миллиом. Управляет ими LT4320. В результате потери на выпрямлении менее 8 ватт.
Далее куча ёмкостей - более 260 тыс. мкф, и собственно стабы.
Питается всё это от 3 трансформаторов. Основной - на примерно 1квт габаритной мощности. Транс на вид страшненький, но пропитку делают только при таком исполнении.
Сборка всего этого была тем ещё приключением, т.к. места внутри свободного нет вообще, и всё везде мешает. А мне ещё очень хотелось чтобы на передней панели винтов не было, в результате она прикручивается изнутри…
Но вроде всё собралось, в общих чертах всё работает, даже проходит быстрый тест:
Нагрузка сигнализирует о том что ток в цепи есть (канал +12в, нагрузка 0,3 ома. напряжение держит как положено)
Осталось провести глобальное тестирование, и посмотреть как оно с собственно компом работать будет. Всё будет с ближайшее время доделано, надеюсь заказчика изделие порадует.
Немного фоток:
Основная платка:
Небольшой дополнительный радиатор на полевиках выпрямителя добавляет жёскости плате, и помогает не перегреться мостам.
Платка выходных разъёмов:
Модули полевиков:
Софт старт для всего БП:
Спрут спаян в кучу:
Трансы:
Подвал БП:
Верх:
Общий вид:
(белые винтики сзади заменю на чёрные чуть позже)
Сверху на крышке сделана площадка под установку матплаты. На задней стенке рамка под выходные разъёмы матплаты, и съёмная рамка для крепления низкопрофильных плат расширения.
Размеры блока - 265 (ширина) на 340 (высота с рамками) на 320мм (глубина), вес 20,1кг.
Тихий ужас , интересен результат .
Ееее!
20 кг!
Вещь!
Круть!
А стеклянный колпак с подсветкой/без будет?
Колпак не планировался, чисто открытый дизайн
Насчёт подсветки… я бы может и сделал
Приветствую, а можно в личку стоимость такого блока питания, если заказать?
Сразу скажу всем кто интересуется - повторять такой проект я пока не готов. Я и с самого начала был не очень то готов, но с одной стороны меня уговорили, а с другой стороны было интересно поэкспериментировать с высокомощными БП, в рамках вообще исследования темы питания.
Т.е. проект был скорее исследовательский, чем коммерческий. Реально открыл для себя некоторые новые интересные моменты в процессе, так что всё не зря.
