А на повестке дня у нас сетевые фильтры/кондиционеры.
Не раз я в своей практике сталкивался с ситуацией, когда человек (обычно хороший знакомый) собирает систему, зачастую практически полностью скопированную с моей, и у него оно не играет от слова “вообще”. Лезет какая то жесть на середине, бас зажатый, от прослушивания быстро начинает болеть голова. В 99% случаев это связано с проблемами в сети питания, причём с несколько более сложными чем просто какие то помехи, просадки напряжения, и т.п.
Пару раз это удавалось залечить перепахав всё питание - вплоть до проведения выделенки, установки правильных розеток, плясок с бубном вокруг фазировки всех приборов, и т.п., но на такие подвиги готовы далеко не все. Многие люди хотели бы просто воткнуть приборы в сеть и наслаждаться музыкой.
Обычные сетевые фильтры в данной ситуации зачастую лишь всё портили, зажимая динамику, скрадывая “воздух” в звучании, но не решая при этом проблемы “кричащей” середины. Важно, что это всё касается определённого круга приборов, которые в нормальной ситуации такого давать не должны, и более того - когда весь комплект приносили ко мне домой то у меня всё звучало отлично.
В связи с этим давно была мысль попробовать как то это всё побороть. Вот в связи с этим всем и сделана попытка разработать сетевые кондиционеры, которые бы боролись с этой проблемой, в большей или меньшей степени.
Важный момент - технически это всё можно так же считать сетевыми фильтрами, хотя там всё немного сложнее, но в целом это так. Хотя задача отфильтровать помехи или сделать защиту от каких то безобразий в сети не ставилась, это скорее именно аудиофильские кондиционеры, а не средства защиты приборов.
На пробу было сделано два варианта. Первый вариант попроще, выглядит он вот так:

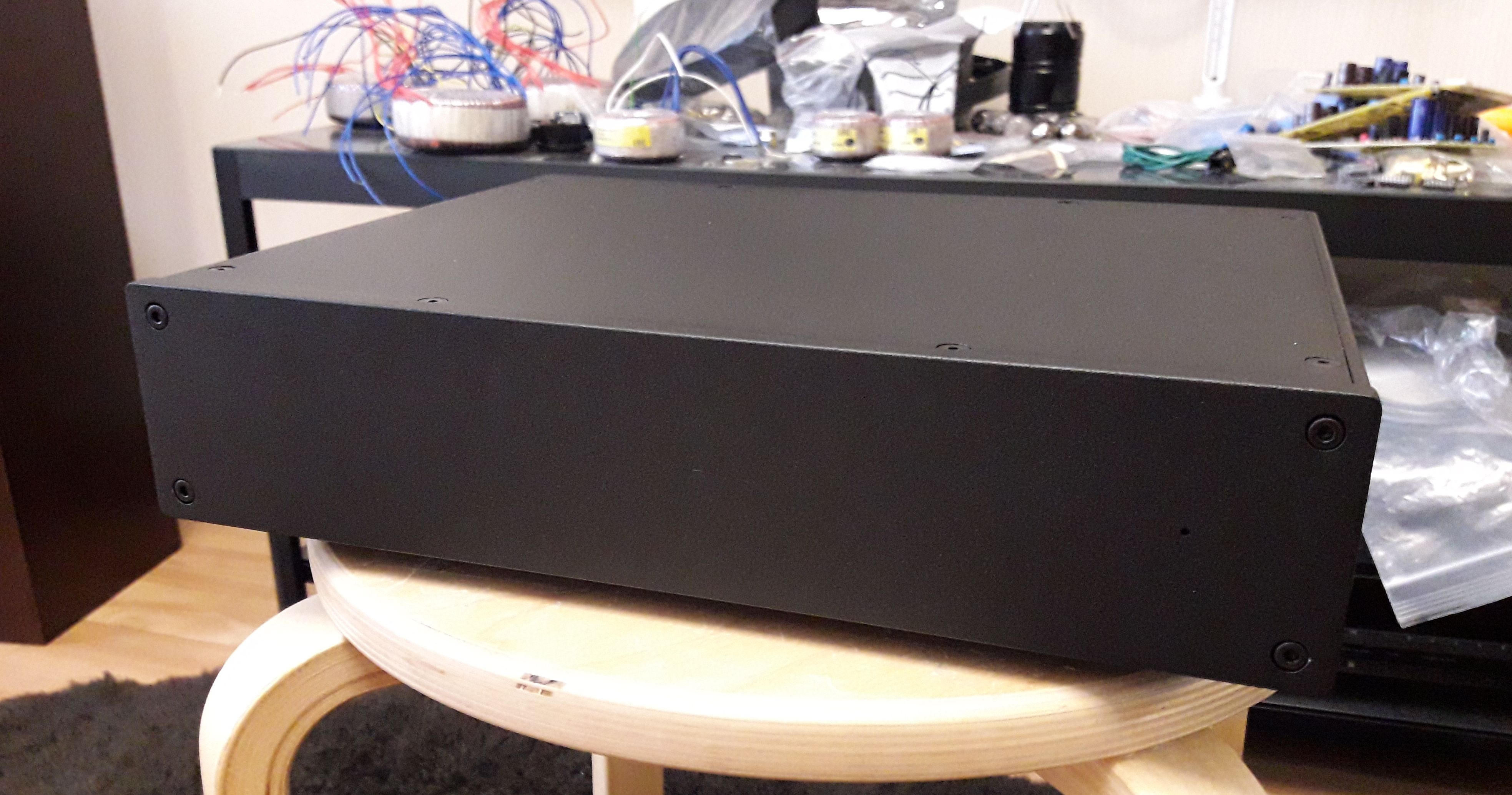

Размеры - ширина 32см, высота 8см, глубина 26см, вес 2,8кг.

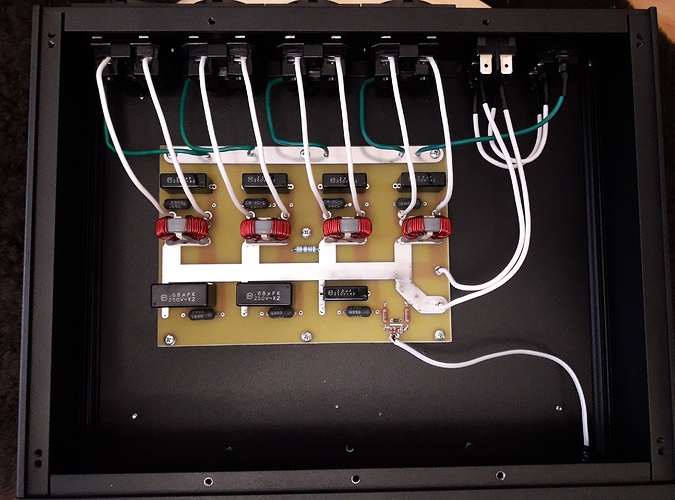

Было желание добавить ещё и “защиту от постоянки” на конденсаторах, но многочисленные эксперименты показали что такая развязка всегда портить звук (ощутимо страдает макро динамика). Не помогал ни перебор конденсаторов, ни шунтирование их чем либо. В результате от этой идеи отказался, осталось только та часть которая лечит “искажения” на середине.

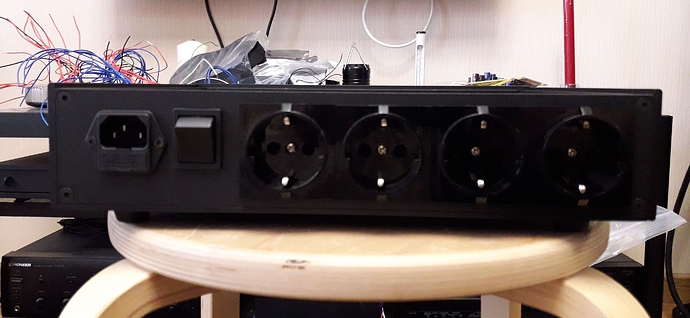

4 розетки, минималистичная индикация, кнопка на задней панели. С моей т.з. сетевой фильртр/кондиционер/распределитель не должен обладать каким то безумным функционалом, а должен стоять где то за/под стойкой и “не отсвечивать”, выполняя свои обязанности.
Нагрузка на каждую розетку до 1,6 квт, на весь фильтр до 2,2 квт.
Второй вариант посложнее, для совсем тяжёлых случаев:

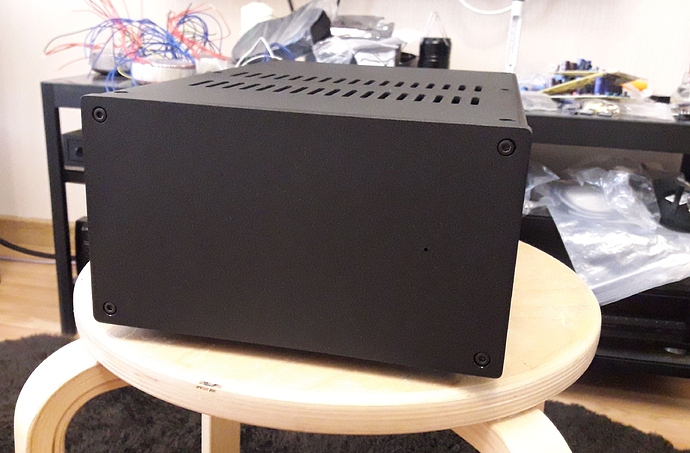

Размеры - ширина 21см, высота 13см, глубина 32см, вес 12,1кг.

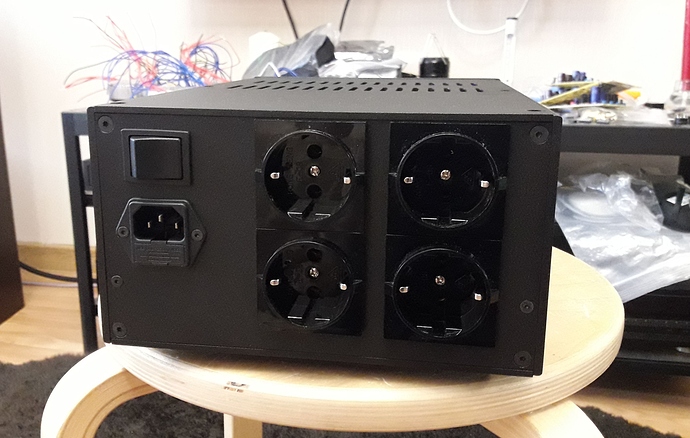

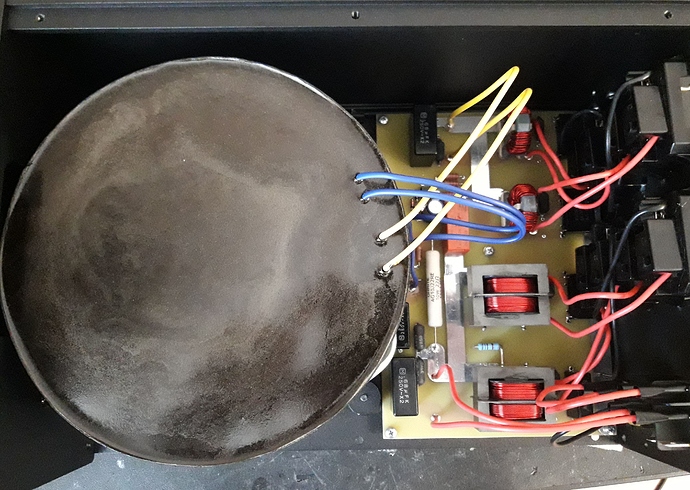

В нём так же 4 розетки, но они разделены на две группы. Две слева (если смотреть на прибор со стороны розеток) имеют только “фильтрацию”, но более жёсткую чем у младшей модели. Другие две розетки запитаны через намотанный на заказ изолирующий трансформатор в герметично залитом исполнении, установленный на индивидуальную виброопору. Уже после трансформатора есть небольшая фильтрация на каждую выходную розетку индивидуально. Так же сть небольшая схема для мягкого включения трансформатора, чтобы не травмировать предохранители и автоматы в сети.
Максимальная мощность тут пониже - розетки без развязки до 900 ватт каждая, а розетки с развязкой - не более 800 ватт на обе, т.к. это долговременная рабочая мощность трансформатора.
Выходы без развязки предназначены для каких либо цифровых приборов не очень чувствительных к таким вещам как “постоянка в сети” и т.п., например цифровой транспорт или цап. Выходы с развязкой предназначены для чувствительных аналоговых приборов, таких как предварительные усилители, усилители мощности, и т.п.
Оба прибора были отслушаны в паре систем помимо моей, и показали правильность применённых решений. Всё работает как и задумывалось, делая звук на середине ровнее и чище (причём с большим фильтром очень существенно чище), но без катастрофической потери динамики.
Хочу заметить, что в целом я не большой сторонник фильтров, и скорее я за то чтобы проблемы питания аудио систему решать более основательно, чем просто некий кондиционер перед самой системой. Но не всегда можно переделать сеть квартиры, а иногда и это не помогает, а уж тянуть специально сеть по всему дому это уже как то за гранью. Данные приборы (особенно второй, более сложны) в общем то предназначены именно для таких, тяжёлых ситуаций, когда другого выбора просто нет.
В связи с многочисленными вопросами вокруг данных устройств, ещё раз отдельно отмечу - данные устройства конечно что то там фильтруют и от чего то в некоторой степени защищают (особенно тот что с трансформатором), но вообще задач фильтрации в целом при разработке не ставилось. Это не фильтры и не сетевая защита, это именно кондиционеры питания для аудио устройств, созданные для решения вполне определённых вопросов.
