Только не открывай крышку!!!

Электролит 68 мкФ в первом выпрямителе при мощности около 20 Вт, несколько дросселей и твердотельный конденсатор на выходе, вот и весь секрет. А шим контроллер SG6848 и ему подобный, наверное, как и у большинства вилочных иип сейчас. Так же с большой долей вероятности вместо диода в выпрямителе стоит полевой транзистор. Доводилось чинить блоки с полевым транзистором в выпрямителе.

Неонка

Я бы не сказал что БП прост , там с обратной стороны ещё ёмкости стоЯт танталовые .

Вряд-ли. Они там не нужны. Где вы их видели?

Все секретные военные технологии видно.


5 лайков

И картинка реальности, т.е. конкретного устройства, к этому БП подключенного.

Ничего личного, но искажения нравятся на слух… многим.
У производителя стоит задача только подобрать наиболее приятно звучащий их состав и интенсивность.

9 лайков

Marantz Model One Preamp
c14fc0517dc7fb8c89f92ba73d0fba9d

20 лайков

Это Marantz Model 6 Stereo Adaptor, пред был ламповый, не?

1 лайк

Хороший пред?

Наверное все таки да, это Marantz Model Six Stereo Adapter.
https://www.hifiengine.com/manual_library/marantz/model-6-stereo-adaptor.shtml

1 лайк

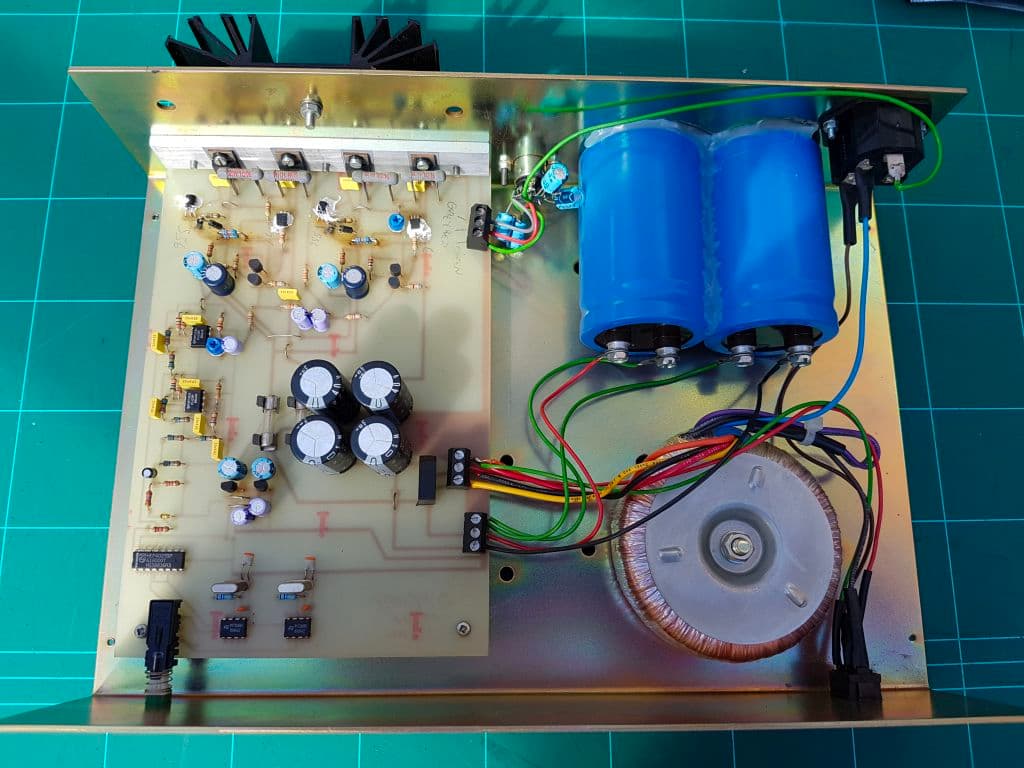

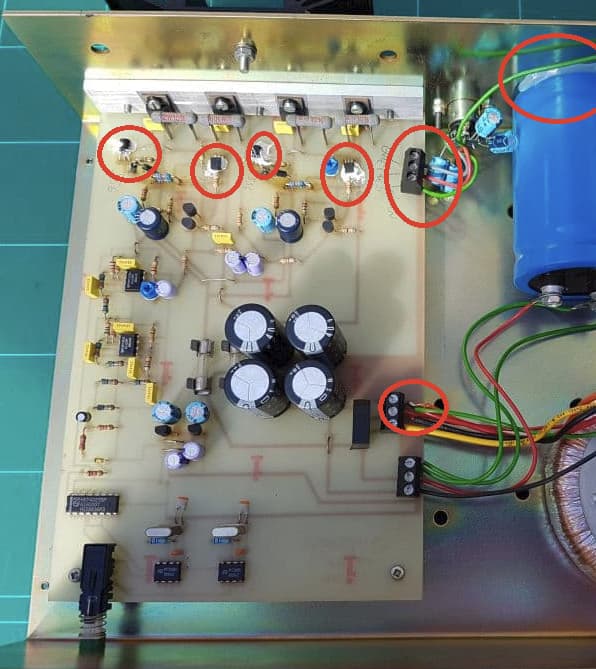

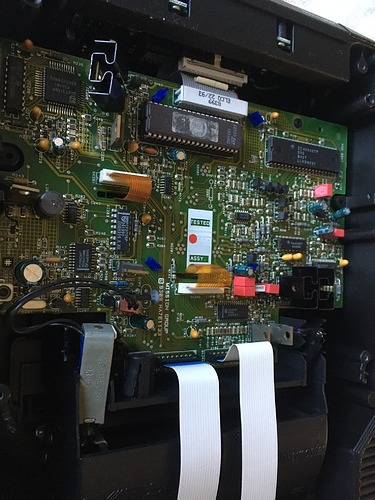

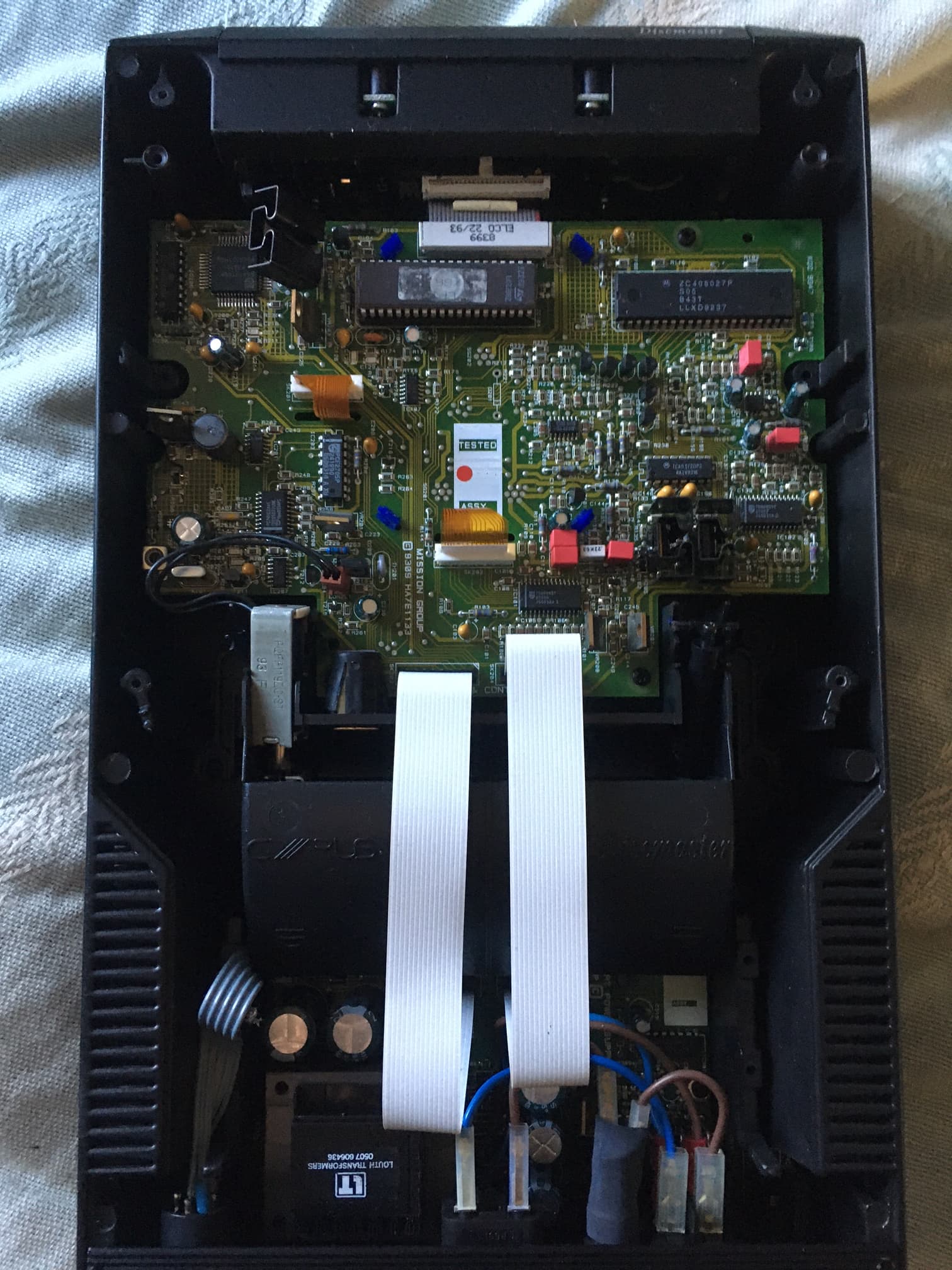

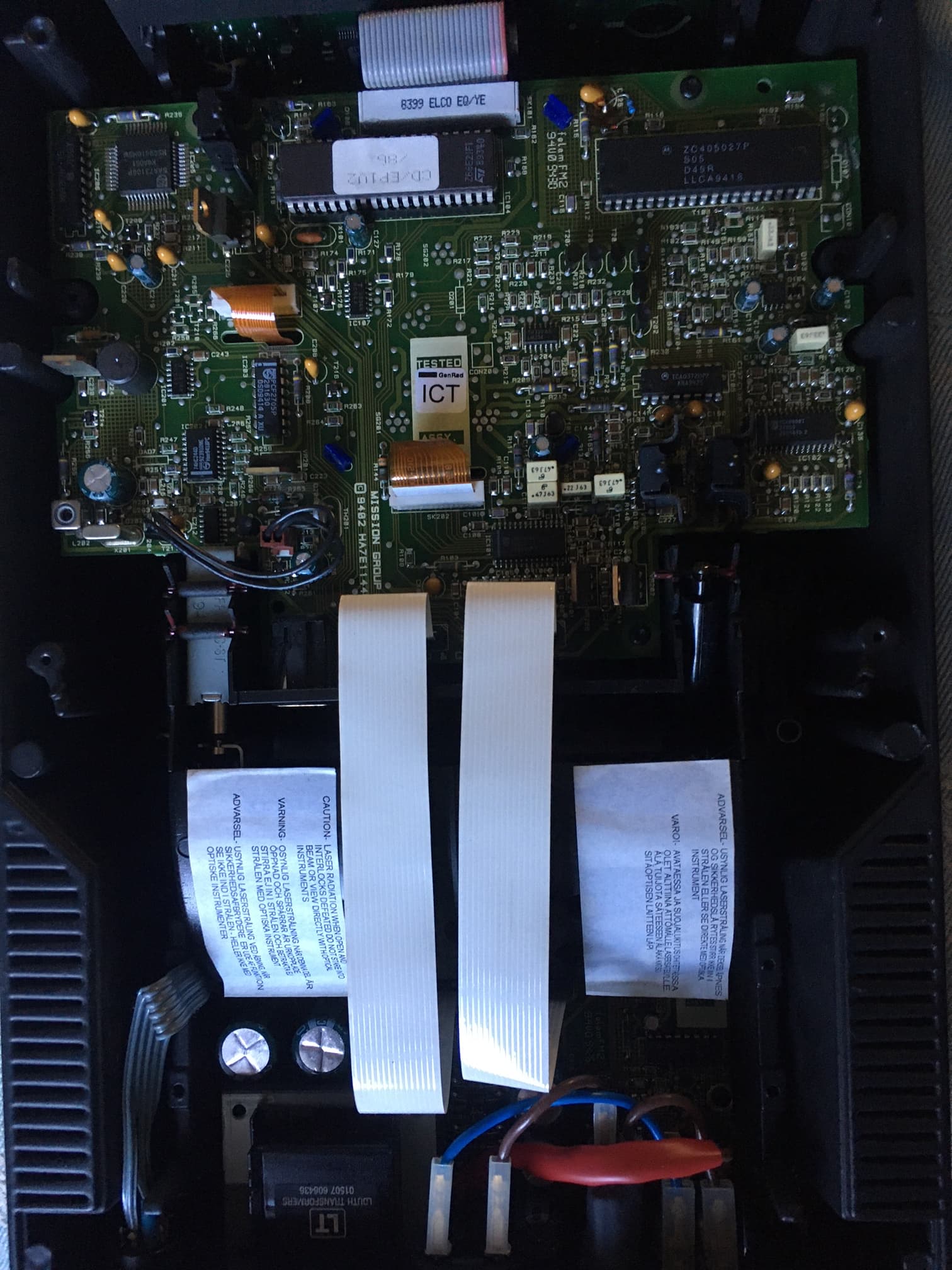

Первый Cyrus

27 лайков

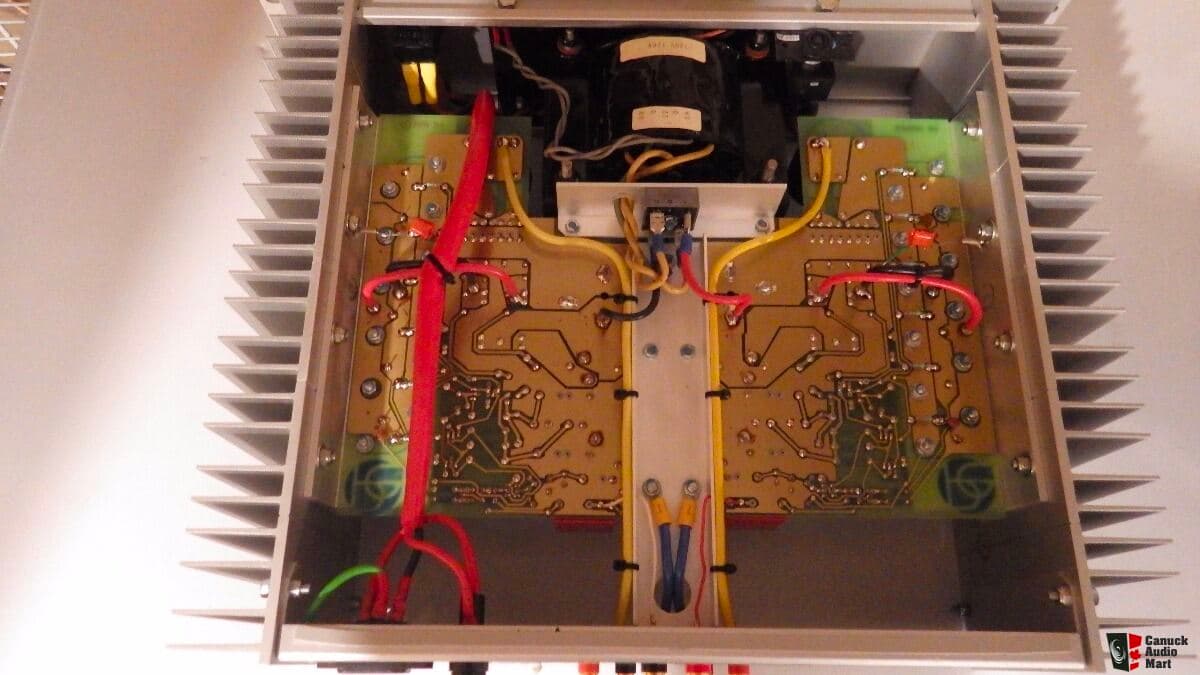

Perreaux PMF-2350

9 лайков

Странная конструкция… кроме выходников ничего не видно… наверное остальное smd на обратной стороне платы…

Батарея из мелких кондеров по динамки уделает даже мощные винтовые.
В крик дистони стоят Samwha WB, мощные кондеры.
А батарея например с Nichicon UBY вообще непобедима ничем по динамики, быстроте баса и проработки ВЧ.

Шутите? Классика от новозеландской компании, у них все мощники раньше так были сделаны :point_up:

Не было у меня их в ремонте… На фото смотрю, а схемы не вижу…

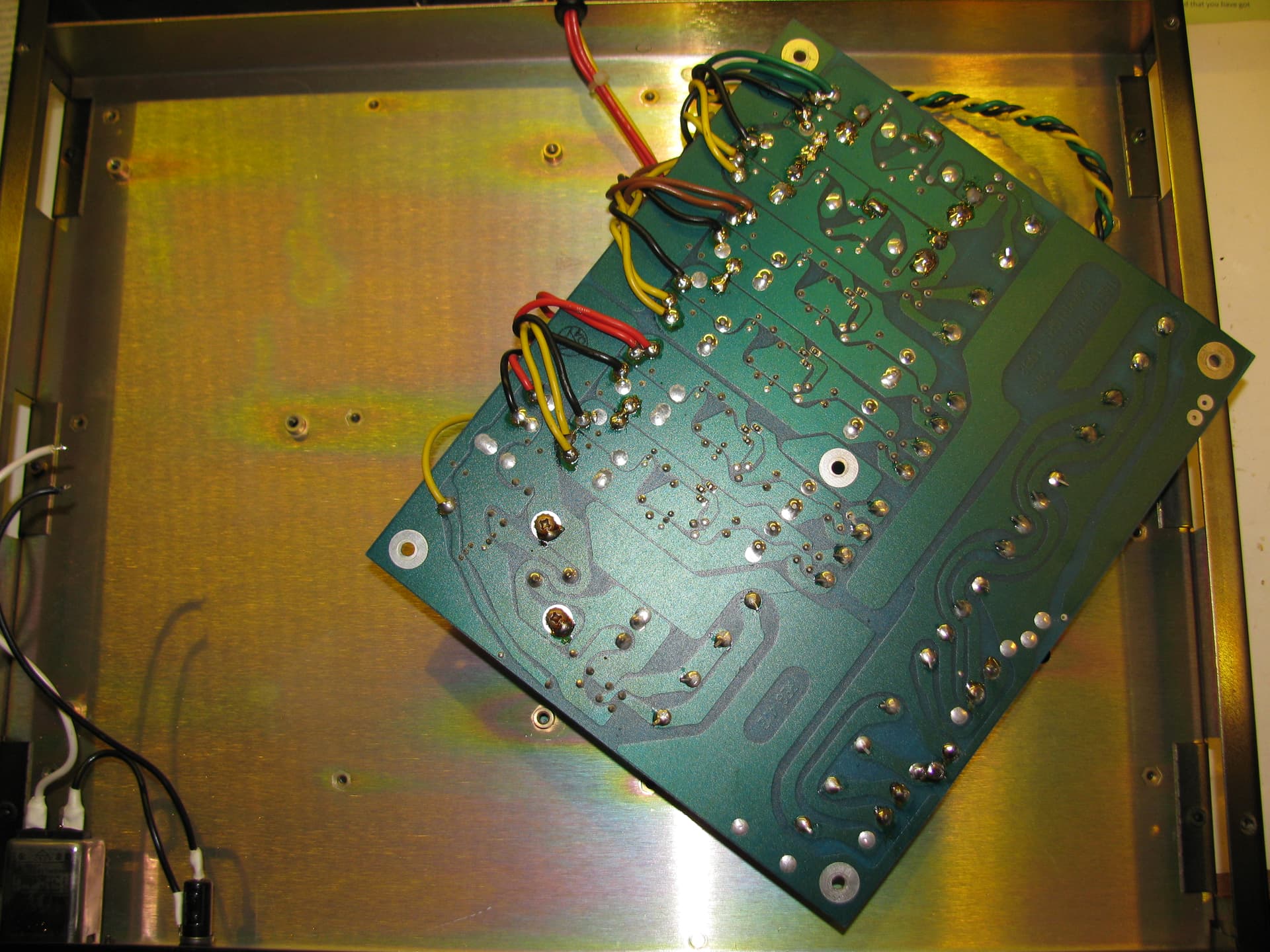

Другая сторона.

hfe_perreaux_pmf_2350_schematic.pdf (589.9 KB)

4 лайка

Есть немного мелочевки на лице… :slight_smile:

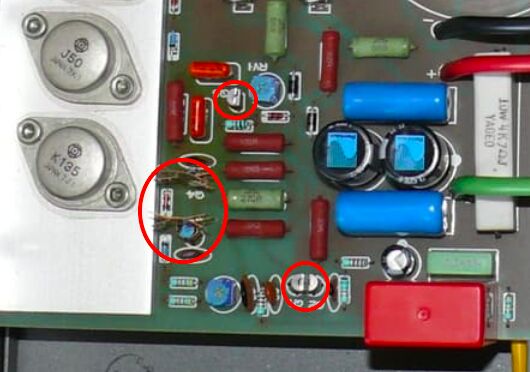

Screen Shot 2022-10-15 at 01.07.55

Минималистичненько :slight_smile:

Кто знает v-fet транзисторы куда-то ставят в новоделы ? Купил бы с удовольствием .
